Уплотнение песка при трамбовке коэффициент: Коэффициент уплотнения песка, щебня, грунта и ПГС

Содержание

таблица расчет плотности, ПГС при трамбовке глины, определение при обратной засыпке грунта

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Содержание

1 Факторы и свойства строительного песка
2 Коэффициент относительного уплотнения
- 2.1 Как посчитать плотность во время добычи из котлована
- 2.2 При трамбовке материала и обратной засыпке
- 2.3 Как определить плотность песчаного слоя при транспортировке
- 2.4 Как рассчитать в условиях лаборатории
3 Из-за чего изменяется уровень сыпучей смеси и степень уплотнения
- 3.1 Какие пробы берут для определения насыпной плотности песка для строительства
4 Заключение

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

Вид работ	Коэффициент уплотнения
Повторная засыпка котлованов	0,95
Заполнение пазух	0,98
Обратное наполнение траншей	0,98
Ремонт траншей вблизи дорог с инженерными сооружениями	0,98 – 1

«Скелет» – это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.

Плотность

Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
насыпной вес материала, то есть плотность в естественной среде расположения;
тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.

Как посчитать плотность во время добычи из котлована

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

Уровень земляного полотна	Глубина слоя, м	С усовершенствованным покрытием		Облегченные или переходные покрытия
		Климатические зоны
		I-III	IV-V	II-III	IV-V
Верхний слой	Менее 1,5	0,95-0,98	0,95	0,95	0,95
Нижний слой без воды	Более 1,5	0,92-0,95	0,92	0,92	0,90-0,92
Подтапливаемая часть подстилающего слоя	Более 1,5	0,95	0,95	0,95	0,95

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке материала и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.

Обратная засыпка

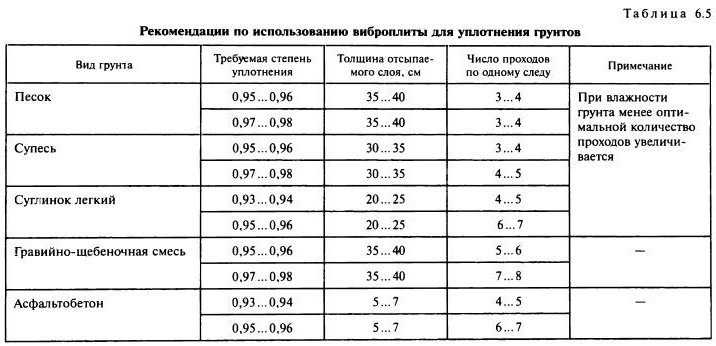

В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.

Вибрационная плита

Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Тип уплотнения	Количество процедур по методу Проктора 93%	Количество процедур по методу Проктора 88%	Максимальная толщина обрабатываемого слоя, м
Ногами	–	3	0,15
Ручной штамп (15 кг)	3	1	0,15
Виброштамп (70 кг)	3	1	0,10
Виброплита – 50 кг	4	1	0,10
100 кг	4	1	0,15
200 кг	4	1	0,20
400 кг	4	1	0,30
600 кг	4	1	0,40

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.
Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.
При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:

Как определить плотность песчаного слоя при транспортировке

Транспортировка сыпучих материалов имеет некоторые особенности, так как вес достаточно большой и наблюдается изменение плотности ресурсов.

В основном песок транспортируют при помощи автомобильного и железнодорожного транспорта, а они вызывают встряхивание груза.

Перевозка автомобилем

Постоянные вибрационные удары на материалы воздействуют на него подобно уплотнению от виброплиты. Так постоянное встряхивание груза, возможное воздействие дождя, снега или минусовых температур, увеличенное давление на нижний слой песка – все это приводит к уплотнению материала.

Причем длина маршрута доставки имеет прямую пропорцию с уплотнением, пока песок не дойдет до максимально возможной плотности.

Морские доставки меньше подвержены влиянию вибраций, поэтому песок сохраняет больший уровень рыхлости, но некоторая, небольшая усадка все равно наблюдается.

Перевозка морским транспортом

Для расчета количества строительного материала необходимо относительный коэффициент уплотнения, который выводится индивидуально и зависит от плотности в начальной и конечной точке, умножить на требуемый объем, внесенный в проект.

Как рассчитать в условиях лаборатории

Необходимо взять песок из аналитического запаса, порядка 30 г. Просеять сквозь сито с решеткой в 5 мм и высушить материал до приобретения постоянного значения веса. Приводят песок к комнатной температуре. Сухой песок следует перемешать и разделить на 2 равные части.

Далее необходимо взвесить пикнометр и заполнить 2 образца песком. Далее в таком же количестве добавить в отдельный пикнометр дисциллированной воды, приблизительно 2/3 всего объема и снова взвесить. Содержимое перемешивается и укладывается в песчаную ванну с небольшим наклоном.

Для удаления воздуха необходимо прокипятить содержимое 15-20 минут. Теперь необходимо охладить до комнатной температуры пикнометр и отереть. Далее доливают до отметки дисциллированной воды и взвешивают.

Далее переходят к расчетам. Методика, которая помогает определить плотность и основная формула:

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

m – масса пикнометра при заполнении песком, г;
m1 – вес пустого пикнометра, г;
m2 – масса с дисциллированной водой, г;
m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого расхода полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
длительность маршрута, информация доступна для потребителя;
наличие повреждений со стороны механических воздействий;
количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

для партии менее 350 т – 10 проб;
для партии 350-700 т – 10-15 проб;
при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

Коэффициент уплотнения для песка как заложить в смету

Главная » Разное » Коэффициент уплотнения для песка как заложить в смету

что такое и как рассчитать

Главная > Часто задаваемые вопросы > Коэффициент уплотнения грунтов и строительных материалов

Коэффициент уплотнения – это показатель, демонстрирующий, насколько изменяется объем сыпучего материала после трамбовки или перевозки. Определяется он по соотношению общей и максимальной плотности.

Любой сыпучий материал состоит из отдельных элементов – зерен. Между ними всегда есть пустоты, или поры. Чем выше процент этих пустот, тем больший объем будет занимать вещество.

Попробуем объяснить это простым языком: вспомните детскую игру в снежки. Чтобы получить хороший снежок, нужно зачерпнуть из сугроба горсть побольше и посильнее ее сжать. Таким образом мы сокращаем количество пустот между снежинками, то есть уплотняем их. При этом уменьшается и объем.

То же самое будет, если насыпать в стакан немного крупы, а затем встряхнуть ее или утрамбовать пальцами. Произойдет уплотнение зерен.

Иными словами, коэффициент уплотнения – это и есть разница между материалом в его обычном состоянии и утрамбованном.

Для чего нужно знать коэффициент уплотнения

Знать коэффициент уплотнения для сыпучих материалов необходимо, чтобы:

Проконтролировать, действительно ли вам привезли заказанное количество материала
Купить правильное количество песка, щебня, отсева для засыпки котлованов, ям или канав
Рассчитать вероятную усадку грунта при закладке фундамента, прокладке дороги или тротуарной плитки
Правильно рассчитать количество бетонной смеси для заливки фундаментов или перекрытий

Дальше мы подробнее расскажем обо всех этих случаях.

Коэффициент уплотнения при транспортировке

Представьте, что самосвал везет 6 м³ щебня с карьера на объект заказчика. В пути ему попадаются ямы и выбоины. Под воздействием вибрации зерна щебня уплотняются, объем сокращается до 5,45 м³. Это называется утряской материала.

Как же убедиться в том, что на объект привезли то количество товара, которое указано в документах? Для этого нужно знать конечный объем материала (5,45 м³) и коэффициент уплотнения (для щебня он равен 1,1). Эти две цифры перемножаются, и получается начальный объем – 6 кубов. Если он не совпадает с тем, что написано в документах, значит мы имеем дело не с утряской щебня, а с недобросовестным продавцом.

Коэффициент уплотнения при засыпке ям

В строительстве есть такое понятие как усадка. Грунт или любой другой сыпучий материал уплотняется и уменьшается в объеме под действием собственного веса или давлением различных конструкций (фундамента, тротуарных плит). Процесс усадки нужно обязательно учитывать при засыпке канав, котлованов. Если этого не сделать, через некоторое время образуется новая яма.

Чтобы заказать необходимое количество материала для засыпки, нужно знать объем ямы. Если вам известна ее форма, глубина и ширина, можете воспользоваться для расчета нашим калькулятором. После этого полученную цифру нужно умножить на насыпную плотность материала и его коэффициент уплотнения.

При засыпке правильно рассчитанного материала в яму может получиться холмик. Дело в том, что в естественных условиях усадка происходит за определенный промежуток времени. Ускорить процесс можно с помощью трамбовки. Ее проводят вручную или с помощью специальных механизмов.

Коэффициент уплотнения в строительстве

Наверное, вам известны случаи, когда в зданиях сразу после постройки появлялись трещины. А ямы на новых дорогах или провалившаяся тротуарная плитка на дорожках и во дворах? Это случается, если неправильно рассчитать усадку грунта и не предпринять соответствующие меры по ее устранению.

Чтобы знать усадку, используется коэффициент уплотнения. Он помогает понять, насколько утрамбуется тот или иной грунт в определенных условиях. Например, под давлением веса здания, плитки или асфальта.

Некоторые грунты имеют настолько сильную усадку, что их приходится замещать. Другие виды перед строительством специально трамбуют.

Как узнать коэффициент уплотнения

Легче всего взять данные о коэффициенте уплотнения из ГОСТов. Они рассчитаны для разных видов материала.

В лабораторных условиях коэффициент уплотнения определяют следующим образом:

Измеряют общую или насыпную плотность материала. Для этого измеряют массу и объем образца, вычисляют их соотношение
Затем пробу встряхивают или прессуют, измеряют массу и объем, после чего определяют максимальную плотность

По соотношению двух показателей вычисляют коэффициент

Документы указывают усредненные значения коэффициента уплотнения. Показатель может меняться в зависимости от различных факторов. Приведенные в таблице цифры достаточно условные, но они позволяют рассчитать усадку больших объемов материала.

На значение коэффициента уплотнения влияют:

Особенности транспорта и способа перевозки
Если материал транспортируют по выбоинам или железной дороге, он уплотняется сильнее, чем при перевозке по ровной трассе или морю
Гранулометрический состав (размеры, формы зерен, их соотношение)
При неоднородном составе материала и наличии лещадных частиц (плоской или игловидной форм) коэффициент будет ниже. А при наличии большого количества мелких частиц – выше
Влажность
Чем больше влажность, тем меньше коэффициент уплотнения
Способ трамбовки
Если материал утрамбовывают вручную, он уплотняется хуже, чем после применения вибрирующих механизмов
Насыпная плотность
Коэффициент уплотнения напрямую связан с показателем насыпной плотности. Как мы уже сказали, в процессе трамбовки или транспортировки плотность материала меняется, так как становится меньше пустот между частицами. Поэтому насыпная плотность во время отгрузки в автомобиль на карьере и после прибытия к заказчику разная. Эту разницу можно высчитать и проверить как раз благодаря коэффициенту уплотнения.

Подробнее об этом вы можете прочитать на странице Насыпная плотность сыпучих материалов

Также вы можете посмотреть конкретные показатели для следующих материалов:

Коэффициент уплотнения – это важный показатель, помогающий узнать, сколько сыпучего материала заказывать. Он дает возможность проконтролировать, действительно ли вам привезли заказанный объем. Показатель нужно знать строителям при возведении зданий, чтобы правильно рассчитать нагрузку на основание.

gruntovozov.ru

Коэффициент уплотнения песка при трамбовке: ГОСТ 7394-85, СНИП

Для чего нужен коэффициент уплотнения песка, и какое значение играет этот показатель в строительстве, знает, наверное, каждый строитель и те, кто непосредственно связан с этим нерудным материалом. Физический параметр имеет специальное значение, которое выражается через значение Купл. Параметр вычисления необходим для того, чтобы можно было прямо на месте сопоставить фактическую плотность материала на определённой площади участка с требуемыми значениями, которые прописаны в нормативных актах. Таким образом, коэффициент уплотнения песка по ГОСТ 7394 85, это важнейший параметр, на основании которого оценивается требуемое качестве подготовки к работам на строительных объектах с использованием сыпучих не рудных веществ.

Уплотнение песка при строительстве

Основные понятия коэффициента уплотнения

Согласно общепринятым формулировкам коэффициент уплотнения песка является значением плотности, который характерен для конкретного типа грунта на определённой площади участка к такому же значению материала, который перенос стандартные режимы уплотнения в лабораторных условиях. В конечном итоге, именно эта цифра используется при оценке качества итоговых строительных работ. Помимо вышеприведённого технического регламента, для определения коэффициента уплотнения песка при трамбовке используют ГОСТ 8736-93 , а также по ГОСТ 25100-95.

Вместе с этим нужно помнить, что в рабочем процессе и производстве каждый тип материала может иметь свою уникальную плотность, которая влияет на основные технические показатели, и коэффициент уплотнения песка по таблице СНИП указана в соответствующем технологическом регламенте СНИП 2.05.02-85 в части Таблицы № 22. Этот показатель является важнейшим при расчёте, и в основных проектных документациях указывают данные значения, которые в диапазоне расчёта проекта составляют от 0,95 до 0,98.

Трамбовка песка

Как меняется параметр плотности песка?

Не имея представления, что такое требуемый коэффициент уплотнения песка, то в процессе строительства будет трудно рассчитать необходимое количество материала для конкретного технологического процесса работы. В любом случае потребуется узнать, как оказали влияние на состояние материала, различные манипуляции с нерудным веществом. Самый сложный параметр расчёта, как признают строители, это коэффициент уплотнения песка при строительстве дороги СНИП. Не имея чётких данных, невозможно проделать качественную работу в дорожном строительстве. Основные факторы, которые влияют на конечный результат показаний материала, являются:

Способ транспортировки вещества, начиная от начального пункта;
Длина маршрута следования песка;
Механические характеристики, влияющие на качество песка;
Наличие сторонних элементов и вкраплений в материал;
Попадание воды, снега и прочих осадков.

Таким образом, заказывая песок, вам необходимо досконально проверить коэффициент уплотнения песка лабораторным путём.

Особенности расчёта обратной засыпки

Для расчёта данных берётся так называемый «скелет грунта», это условная часть структуры вещества, при определённых параметрах рыхлости и влажности. В процессе расчёта учитывается условный объёмный вес рассматриваемого «скелета грунта», учитывается расчет соотношения объёмной массы твёрдых элементов, где присутствовала бы вода, которая бы занимала весь массовый объем, занятый грунтом.

Для того чтобы определить коэффициент уплотнения песка при обратной засыпке придётся провести лабораторные работы. В данном случае будет задействована влага, которая в свою очередь будет достигать необходимый критерий показания для условия оптимальной влажности материала, при котором будет достигнута максимальная плотность нерудного вещества. При обратной засыпке (например, после вырытого котлована), необходимо задействовать трамбовочные устройства, которые под определенным давлением позволяют добиться необходимой плотности песка.

Какие данные учитываются в процессе расчёта Купл?

В любой проектной документации на объект строительства или возведении дорожного полотна указывается коэффициент относительного уплотнения песка, который необходим для качественной работы. Как видно, технологическая цепочка доставки нерудного материала- от карьера прямо на строительную площадку меняется в ту или иную сторону, в зависимости от природных условий, методов транспортировки, хранения материала и т.д. строители знают, чтобы определить требуемое количество необходимого объёма песка на конкретную работу, потребуется искомый объем умножить на величину Купл, указанную в проектной документации. Извлечение материала из карьера приводит к тому, что вещество имеет характеристики разрыхления и естественное уменьшение весовой плотности. Это немаловажный фактор потребуется учитывать, например, при транспортировке вещества на дальние расстояния.

В лабораторных условиях производится математический и физический расчет, который в конечном итоге покажет требуемый коэффициент уплотнения песка при транспортировке, в том числе:

Определение прочности частиц, слеживаемость материала, а также крупность зерен — используется физико-механический метод расчёта;
При помощи лабораторного определения выявляется параметр относительной влажности и максимальной плотности нерудного материала;
В условиях естественного расположения, опытным путём определяется насыпной вес вещества;
Для условий транспортировки используют дополнительную методику расчёта коэффициента плотности вещества;
Учитываются климатические и погодные характеристики, а также влияние отрицательных и положительных параметров температуры окружающей среды.

«В каждой проектной документации на выполнение строительных и дорожных работ, эти параметры обязательны для ведения учета и принятия решения об использовании песка в производственном цикле.»

Параметры уплотнения при проведении производственных работ

В любой рабочей документации вы столкнётесь с тем, что будет указан коэффициент вещества в зависимости от характера проведения работ, так, ниже приведены коэффициенты расчёта для некоторых вид производственных работ:

Для обратной засыпки котлована- 0,95 Купл;
Для засыпки режима пазух- 0,98 Купл;
Для обратной засыпки траншейных ям- 0,98 Купл;
Для восстановительных работ везде оборудования подземных инженерных сетей, расположенных возле проезжей части дорожного полотна- 0,98Купл-1,0 Купл.

Исходя из вышеперечисленных параметров, можно сделать вывод, что процесс трамбовки в каждом конкретном случае, будет иметь индивидуальные характеристики и параметры, при этом будет задействована различная техника и трамбовочное оборудование.

«Перед проведением строительных и дорожных работ, необходимо детально изучить документацию, где в обязательном порядке будет указываться плотность песка для производственного цикла.»

Нарушение требований Купл, приведёт к тому, что вся работа будет признана некачественной, и не соответствовать ГОСТ и СНиП. Надзорные ведомства в любом случае смогут выявить причину дефекта и низкого качества проведения работ, где были не соблюдены требования по уплотнению песка при проведении конкретного участка производственных работ.

Видео. Проверка уплотнения песка

Марина

Дата публикации:

Август 16, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

Что такое коэффициент уплотнения песка и щебня? Как делается расчет?

Расчет потребности в нерудных материалах при строительстве может давать различные результаты из-за состояния сыпучей массы — щебень и песок не монолитны, в зависимости от условий перевозки и хранения их плотность и влажность меняются. Для крупных проектов такие изменения могут стать причиной серьезного перерасхода средств, кроме того, работы, связанные с засыпкой, требуют определенного уплотнения грунта.

Существует несколько критериев, на которые можно опираться при проведении расчетов, если речь идет о песке и щебне для отсыпки. Это насыпная плотность материала и коэффициент уплотнения, по которому можно определить реальную потребность для определенных операций. Провести собственные исследования нерудного материала на реальную плотность очень сложно, поскольку возникают трудности с точным взвешиванием больших объемов. Например, строительный песок еще до использования подвергается нескольким видам воздействий:

рыхление и промывка вовремя добычи и разделения на фракции;
изменение плотности под действием силы тяжести при первичном хранении;
рыхление в процессе загрузки в транспорт;
трамбовка при перевозке — это сложный комплекс факторов, зависящий от того, каким способом перевозится материал с места добычи;
изменения влажности происходят несколько раз, в зависимости от условий складирования и транспортировки.

В результате на строительную площадку попадает песок, прошедший несколько циклов изменения структуры насыпной массы. При этом речной песок в силу большей однородности и физических свойств зерен оказывается более предсказуемым в поведении. Нормативные показатели по плотности песка оговорены в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85, однако, в проекте для конкретного строения и участка могут приводиться и несколько отличные показатели. Для приведения их к единому пониманию и расчету используется коэффициент уплотнения, применяемый к условиям определенных строительных работ и методов трамбовки.

Расчет уплотнения песка с использованием коэффициента

При расчете реальной потребности в закупке песка принимается во внимание не только его первичное состояние на складах поставщика, но и способность массы к уплотнению во время засыпки на место и последующей трамбовки. Различается несколько вариантов выполнения работ с песком — это засыпка котлованов, заполнение пустот между грунтом и строением (монолитом), заполнение и ремонт траншей при строительстве сооружений и ремонте (реконструкции) дорог.

Трамбовка может выполняться катками, виброплитами, виброштампами и ручными способами, и всякий раз песок будет уплотняться по-разному. Для унификации расчетов потребности в материале принято использовать усредненные коэффициенты уплотнения песка, которые применяют для перевода абсолютного показателя (от поставщика) в относительный — для конкретного типа задания. Эти поправки позволяют оптимизировать подсчет и снизить потери от неправильного определения количества материала.

Вид работ	Коэффициент уплотнения
Повторная засыпка котлованов	0,95
Заполнение пазух	0,98
Обратное наполнение траншей	0,98
Ремонт траншей вблизи дорог с инженерными сооружениями	0,98 — 1

Для расчета достаточно умножить нормативный или паспортный показатель на приведенный коэффициент — при больших объемах закупки поправка позволит точнее рассчитать потребность и сократить непроизводительные потери.

Расчет уплотнения щебня с использованием коэффициента

Учет уплотнения щебня с технической точки зрения сложнее, поскольку этот материал имеет более крупное зерно. Для лабораторных исследований проводится пять выборочных измерений с жесткими требованиями, но выполнить их на строительной площадке невозможно. Поэтому для расчетов применяется простой способ — данные из паспорта продукции умножаются на коэффициент. Например, щебень 20-40 в количестве одного кубометра будет весить примерно 1,4 тонны. Это укладывается в рамки, установленные СНиП 3.06.03-85.

Стандарт требует, что при перевозке материала применялся коэффициент 1,1, а вот при укладке и последующей трамбовке — 1,52, что следует учитывать при расчетах закупки в количестве более пяти кубометров. Цена кубометра щебня при пересчете на большой объем может сильно варьироваться, если не принять во внимание коэффициент уплотнения, который находится в пределах 1,3 — 1,5 в зависимости от условий.

При этом делать расчет с использованием коэффициента при расклинцовке крупных фракций не имеет смысла — щебень 5-20 засыпается на более крупный материал и трамбуется так, что его уплотнение теряет значение.

Строительная практика показывает, что точный расчет закупки песка и щебня с учетом коэффициентов уплотнения дает эффект на объемах примерно 5 кубометров и более. При меньших объемах погрешность измерения и самого расчета создает отклонения, которые не позволяют с высокой точностью определить заданные величины.

Для крупных строительных и дорожных объектов эти показатели учитываются на проектном уровне, а подрядчик, закупая нерудные материалы, руководствуется документацией и существующим значениями коэффициентов. В масштабе небольшого сооружения, при объемах, не превышающих пяти кубометров материала, изменение общей стоимости покупки будет незначительным.

Похожие услуги

Подводно-технические работы

Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком целей. Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком […]

SDLG: спецтехника высокого качества

Компания SDLG является одним из крупнейших производителей спецтехники в Китае. По объемам производимой продукции она уступает только таким брендам, как XCMA, Liugong, Longgong. В течение последних пяти лет SDLG входит в пятьдесят лучших изготовителей фронтальных погрузчиков. При этом дата основания этой компании – 1972 год. Компания SDLG является одним из крупнейших производителей спецтехники в Китае. […]

Разработка котлована и вывоз мусора

Одним из видов строительных работ, которые часто проводятся, является разработка котлованов. Обустройство котлована – трудоемкий строительный процесс. Во многом от качества проведения работ на данном этапе зависит будущее строительства. Кроме того, необходимо учитывать то, что котлован и вывоз грунта – два неразрывных понятия, поэтому необходимо позаботиться не только о планировке строительной площадке, но и о […]

flot-nerud.ru

Расход песка на 1 м2 основания

С началом строительного сезона (у кого-то он не заканчивался) все чаще можно услышать вопросы, которые набирают производители работ на своих персональных компьютерах и смартфонах, обращаясь к поисковым системам:

– «норма расхода песка…»

– «расход песка на 1 м² …»

– «расход песка на подстилающий слой…»

– «расход песка при уплотнении…»

Если Ваш запрос схож по смыслу с вышеперечисленными, то наберитесь терпения, ниже мы поможем Вам решить его.

Чтобы рассчитать точное количество материала необходимо иметь следующие исходные величины:

Общая площадь укладки.
Толщина устраиваемого подстилающего/морозозащитного слоя песка.
Удельный вес строительно песка по техническому паспорту материала.
Коэффициент уплотнения песка – 1,11.

Примерный расчет расхода песка на 1 м2 выглядит следующим образом:

Исходные данные:

Площадь укладки 300 м^2.
Толщина уплотняемого слоя 30 см (0,3 м).
Речной песок плотностью 1,63 т/м³.

Расчет:

0,30 м (толщина слоя) х 1,0 м (ширина слоя) х 1,0 м (длина слоя) х 1,63 т/м³ (удельный вес песка) х 1,11 (коэффициент уплотнения для песка) =0,543 т/м².

Т.е. чтобы устроить 1 квадратный метр речного песка толщиной 30 см необходимо 543 кг (расход песка при уплотнении).

Зная, что общая площадь составляет 300 м² мы умножаем на 543 кг и получаем, что общий объем песка составит 162 900 кг, или 162,9 тонн.

Для информации публикуем таблицу удельного веса различных песков

Подводя еще раз вышесказанное отмечаем, что расход песка зависит во многом от его удельного веса (СМОТРИТЕ ПАСПОРТ НА ПЕСОК), площади укладки, а также высоты уплотняемого слоя.

Поэтому, когда дойдет очередь, чтобы заказать очередной автосамосвал песка хорошенько подумайте! Не надо заказывать больше. Заказывать нужно именно столько, сколько действительно нужно.

Другие статьи на данную тему, которые могли бы Вас заинтересовать:

1. Расход асфальта на 1 м2

2. Расход щебня на 1 м2

3. Расход битумной эмульсии на 1 м2

4. Расход битумной мастики на 1 м2

Главная
Блог
Заметки
Расход песка на 1 м2 основания

roadtm.com

Смотрите также

Дверь стеклянная смета
Канализационная насосная станция смета
Смета на кондиционирование пример тсн
Дачный душ из профильной трубы размеры чертежи сметы
Увеличение сметы на 10 процентов
Обучение рик смета
Статьи сметы мо рф
Калькуляция для сметы
Смета на обустройство офиса
Что такое вор в сметах
Смета на строительство градирни

Неточные коэффициенты набухания и уплотнения

Перейти к содержимому

Факторы набухания и уплотненияBeau Spicer2020-10-19T10:49:58+13:00

Широко используемые диаграммы коэффициентов набухания и уплотнения дают общие оценки и не обязательно отражают фактические состояние извлекаемого материала. Неправильно оцененные или неправильно понятые факторы могут привести к значительным затратам на проект из-за существенных неточностей измерения. Один куб из заимствования не превращается в один куб сброшенный, ни в один куб уплотненный.

Раскопки увеличивают объем материала, поэтому материал из карьера расширяется, когда его сбрасывают в бункер грузовика, на площадку или складируют. И наоборот, материал обычно дает усадку при уплотнении. Без точных факторов для определения точного объема материала, необходимого для загрузки в грузовики для удовлетворения уплотненных контрактных объемов, поставленные объемы могут быть неправильными, а грузоподъемность грузовика не будет использоваться полностью.

Типовая таблица коэффициентов набухания и уплотнения

Material	Typical Bulking Factors	Typical Compaction Factors
Clay	1. 3	0.8
Soil	1.25	0.9
Sand и гравий	1.12	0.88
Камень (взорванный)	1.5	1.3

0013

Material Typical Bulking Factors Typical Compaction Factors Clay 1.3 0.8 Soil 1.25 0.9 Sand & Gravel 1.12 0,88 Горная порода (взорванная) 1,5 1,3

Диаграммы коэффициентов набухания и уплотнения потенциально имеют высокий уровень ошибок и могут иметь только общие оценки.

Как преобразование фактора может влиять на тома

⇒ 1m³ сухой почва (Банк)

@1,25 Бабочек
⇒ До 1,25 мграни (Свободный)

@0,919 9019 9019 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. 9019. м³ (уплотненный)

Хотели бы вы получить те же преимущества, что и другие гражданские операторы?

[contact-form-7 id=”17154″ title=”Форма запроса обратного звонка – СТРОИТЕЛЬСТВО”]

Ссылка для загрузки страницы Наверх Русский

Español
Português Brasileiro
Deutsch
Français

строительство — Сколько объема теряется после уплотнения щебня размером 3/4 дюйма?

спросил
8 лет, 2 месяца назад

Изменено
2 месяца назад

Просмотрено
66 тысяч раз

Я прокладываю дорожку. Камни будут поверх 4-дюймового упакованного камня размером 3/4 дюйма (три четверти минус), который укладывается в красивое прочное основание.

Мой вопрос: если я знаю, что объем камня на дорожке будет (например) один кубический ярд (3’x3’x3′), какое количество камня мне следует заказать?

Другими словами, если я заказал один кубический ярд, разровнял его и утрамбовал, насколько близок полученный объем к одному кубическому ярду? Достаточно ли близко, чтобы не волноваться? Или он уплотнится до 75% кубического ярда?

Добавлено:
Ради этого вопроса предположим, что я уже добавил буфер в свой заказ для пустот, которые я не учёл, что я уже сделал поправку на потери при перемещении камня на тачке в область, которую я собираюсь Скажем так, я учёл отклонения в объёмах поставок гравийной компании и что я уже учёл дополнительное осыпание с обочины нижнего слоя.

Вопрос НЕ про «как построить путь?» или «это просто путь, какое тебе дело?» — вопрос просто в том, сколько объема теряется при уплотнении 3/4″-? Очевидно, что оно отлично от нуля, потому что он действительно уплотняется (в отличие от речной породы, которая не уплотняется)9. 0003

строительство
патио
камень

Когда что-то требует x» уплотненного y, вы обычно вычисляете количество y перед уплотнением.

Так что, если что-то требует 4-дюймового уплотненного основания, закажите достаточно, чтобы покрыть вашу площадь 4″. Затем уплотните.

(Вообще-то, закажите покрыть 4 дюйма, но только одну половину, уплотните ее, затем положите другую половину, затем уплотните ее.)

Другими словами, вы обычно не заказываете камень для уплотнения. Вы заказываете камень исходя из объема, необходимого до для уплотнения.

ОБНОВЛЕНИЕ:

Если вы просто спрашиваете о скорости уплотнения 3/4 минус имеет, ответ… на самом деле, это сложный вопрос. Кажется, есть много мнений, но я не могу найти конкретной инженерной спецификации. Общий поиск в Google, кажется, подразумевает, что вы будете в 20%-й потере из-за диапазона уплотнения, но я не могу найти никаких достоверных данных, подтверждающих это.

Имейте в виду, что существуют проблемы с уплотнением грунта.

Исходя из этой ограниченной информации, я предлагаю заказать на 20% больше. Имейте в виду, что это может быть процесс проб и ошибок, который может не стоить головной боли. Если вы не можете добиться 20-процентного уплотнения, то у вас остается лишний щебень, от которого может быть легко, а может и нелегко избавиться.

По моему опыту, многое зависит от того, как выполняется уплотнение. Если вы уплотняете дорожное покрытие виброплитой, вы получите от 10 до 15% уплотнения. (Это основано на том, что у вас сначала есть стабильное уплотненное основание. Если вы укладываете дорожную дробилку поверх верхнего слоя почвы, вы потеряете больше из-за уплотнения.) Если вы используете прыгающий домкрат, около 20% будут точными. Лично мне нравится прыгающий домкрат, потому что это очень заметно, когда он полностью уплотнен (прыгающий домкрат будет «прыгать», когда он полностью уплотнен. Он также будет продолжать уплотнять мягкие области, пока они не будут полностью уплотнены. Если вы доберетесь до глиняной основы вы можете ожидать около 20%, но если вы находитесь в верхнем слое почвы, для заполнения и уплотнения может потребоваться значительно больший объем).

Вам также необходимо оценить, что вы кладете поверх дорожного щебня. Если это тротуар, он не получит такого же пси, как подъездная дорожка. Если вы паркуете дом на колесах, вам нужно обеспечить полностью уплотненное основание. Подумайте об этом так. Провести выходные с прыгающим домкратом стоит того, чтобы не иметь разбитые подъездные пути.

Ряд веб-сайтов рекомендовал добавить 4% к заказу для учета уплотнения.

Боб Вила
Эксперт по гравию
Великие улучшения дня

На самом деле я искал точный диапазон для определенного камня и попал сюда… Ответ сложен, но сводится к примерно 10-25% сверх заказа на основе кучи вещей.

Свободный падающий вес относительно однородного (все камни одинакового размера и формы) камня размером 3/4″ будет составлять около 80-90% в зависимости от камня (угловатость и фи). Предполагая, что вы уплотняете до 100% какой-то формы «плотности по Проктору», потому что вы отлично уплотняете и у вас есть чудовищная машина (и тонкие подъемы), это 100/80 = 125%. Вы не достигнете 100%. Вы не достигнете близкого к 100% 100% — это то, что какая-нибудь кувалда делает с парой ведер земли в течение 15-30 минут, а какой-то парень стоит и добавляет воду, пока она не станет идеальной. Вам повезет, если вы получите 93% при стандартном усилии. Это дает вам около 10% потери в объеме.

Однако, как уже упоминалось, вы получите больше потерь на более тонком субстрате. В основном это связано с тем, что более тонкие слои (песчано-илистая глина) будут сочиться вокруг камней, когда вы буквально вбиваете камень в земляное полотно. Если земляное полотно каменистое, камень будет «зависать» на нижележащих породах, и у вас не будет таких потерь. .. сначала… восходящая вода, вероятно, сумеет немного осадить ваш гравий, перемещая окружающие более тонкие грунты. со временем.

При использовании промытого камня размером 3/4 дюйма (например, хорошего фильтрующего камня диаметром от 3/8 дюйма до 1 дюйма) у вас будет более чем 75% свободного падения, но вы также фактически быть в состоянии приблизиться к 100%, не говоря о вашем земляном полотне. Если земляное полотно песчаное, оно не будет вторгаться в такой хорошо сортированный гравий. Это превосходная ситуация.

Если вы ледник, вы возьмете свободно брошенный камень весом примерно 105 pcf и превратить его в метаморфический камень весом 167 pcf, а это означает, что вы должны были заказать 159% требуемой толщины… для дорожки по леднику или чего-то подобного.

~Геотехнический ЧП

75% звучит как верхний предел, я действительно не знаю. Я предлагаю использовать песок размером 1/4 дюйма минус или мелкие частицы, показанные на рисунке как 1 дюйм песка. 3/4 предназначены для дренажа, 1/4 или песка, чтобы вы могли правильно установить их, учитывая отклонение материалов. Доставка дорогая, покупайте немного больше. Или восстановите то, что вы потеряли, добавив песок. Песок, в котором ты можешь быть уверен.

Не проводя никаких экспериментов, моя научная дикая догадка (SWAG) составляет от 4 до 8 процентов. Вот две причины считать это разумным:

Самая плотная упаковка сфер составляет около 74%, тогда как обычная менее компактная упаковка составляет около 68%. (74% — 68%) / 74% = 8% потенциальной потери объема.
Стандартная спецификация для тщательной трамбовки обратной засыпки: «в 6-дюймовых подъемах до 95% от максимальной плотности». Другими словами, после трамбовки все еще существует вероятность потери объема от 0% до 5%.

Плотность упаковки 74% соответствует «гранецентрированному кубу», или «гексагональной закрытой упаковке», или «тетрагональному объемно-центрированному кубу». Плотность упаковки 68% является «кубической объемно-центрированной».

Жаль, что этот вопрос настолько стар, что я могу дать гораздо более исчерпывающий ответ. Правда в том, что невозможно создать точную формулу. Слишком много переменных. До какой плотности по Проктору вы уплотняетесь? Какова плотность субстрата? Какова влажность основания и используемого материала? Какой вес будет приложен к готовому изделию? Некоторые наши дороги имеют ограничение по весу, уплотнение очень сложная штука.. при заказе камня зависит от наличия. Легкодоступный камень под заказ и пополнение при необходимости. Заказать труднодоступный камень и при необходимости утилизировать…

Полагаю, вопрос, который у меня есть, заключается в том, насколько критична окончательная глубина утрамбованного гравия и песка. Если вы уложите достаточно 4,5 дюймов гравия, чтобы получить 4 дюйма, и он уплотнится до 3,75 дюймов, что в этом такого? 0,25″ не проблема.

То же самое со слоем песка в 1 дюйм, не так ли? Положите 1,15 дюйма материала, чтобы получить 1 дюйм, и если получится 1,02 или 0,97, кто-нибудь заметит?

Я понимаю, что ступени, ведущие из патио, должны быть одинаковой высоты, но это можно решить при установке ступеней, если это вообще необходимо с такими незначительными отклонениями.
