Измеритель прочности бетона: склерометр, ультразвуковой

При тестировании бетонных конструкций применяется специальный прибор — измеритель прочности бетона. Такое устройство помогает определить предельные нагрузки, которые способен выдержать стройматериал в определенных условиях. Механизм безошибочно устанавливает соответствующий параметр с минимальными затратами времени.

Содержание

1. Методы и приборы измерения
2. Разновидности и способ воздействия
3. Склерометр
4. Электронные
5. Ультразвуковой прибор
6. Фирмы-изготовители

Методы и приборы измерения

Склерометры — являются наиболее точными в определении прочности бетона. Они определяют соответствие качества материалов требованиям ГОСТа, не нарушая структуры основания, являются ценными инструментами контроля прочности. Для оценки параметра надежности применяют методы:

• Разрушающий. При таком способе возможно установить показатель устойчивости при помощи раздавливания бетонной модели в виде куба специализированным прессом.
• Неразрушающий. Требуемая характеристика определяется без механического влияния.

Наиболее распространенный неразрушающий метод, при котором используются механизмы упругого отскока, импульсного удара, ультразвукового типа с наименьшим разрушением. Довольно оптимальным параметром считается отрыв со скалыванием. Применяют в особых случаях или для корректировки данных ударно-импульсных и ультразвуковых механизмов.

Разновидности и способ воздействия

Для получения корректных результатов необходимо строго следовать инструкции.

Склерометры представляют собой корпус в виде цилиндра с ударными механизмами, пружинами и бойком, а также идентором с цангой. При определении крепости бетона применяют алгоритм:

1. Выставить высоту удара бойка.
2. Приложить прибор для определения прочности бетона у основания под углом 90 градусов.
3. Привести в действие спусковой механизм.

При помощи такой методики определяется высота отскока бойка специальным измерительным прибором. На устройстве механического типа данные видны на цифровом табло. Прибор электронный показывает данные на дисплее. Для оценки необходимого параметра с наименьшими усилиями пользуются измерителями качества материала портативного типа. Таких агрегатов существует несколько разновидностей, отличающихся нормами работы.

Склерометр

Приборы, измеряющие удар стального бойка о плоскость бетонного материала импульсным и количественным способом. Склерометр применяется, если есть недостаток информационных данных об устойчивости поверхности, для осуществления просчета в условиях, не соответствующих использованию других вариантов. Устройства просты в использовании, высокоскоростные.

Электронные

Современные приборы существенно экономят время и силы, затраченное на проверку.

Механизмы для измерения прочности электронного вида обладают такими свойствами:

• способствуют получению информационных данных с учетом прошлых характеристик;
• высокоточные;
• фиксируют одновременно до 5 тысяч показателей;
• оснащены функцией группирования данных требуемых параметров;
• передают данные на компьютер.

Такие приборы достаточно эффективны и оперативны в процедуре осуществления измерений. Электронные измерители — проверенный инструмент, качественно, точно и быстро вычисляет прочность бетонного перекрытия и иных материалов. Играют важную роль в ситуациях, когда требуется повышенный контроль и исследование свойств прочности большой численности объектов в короткие сроки.

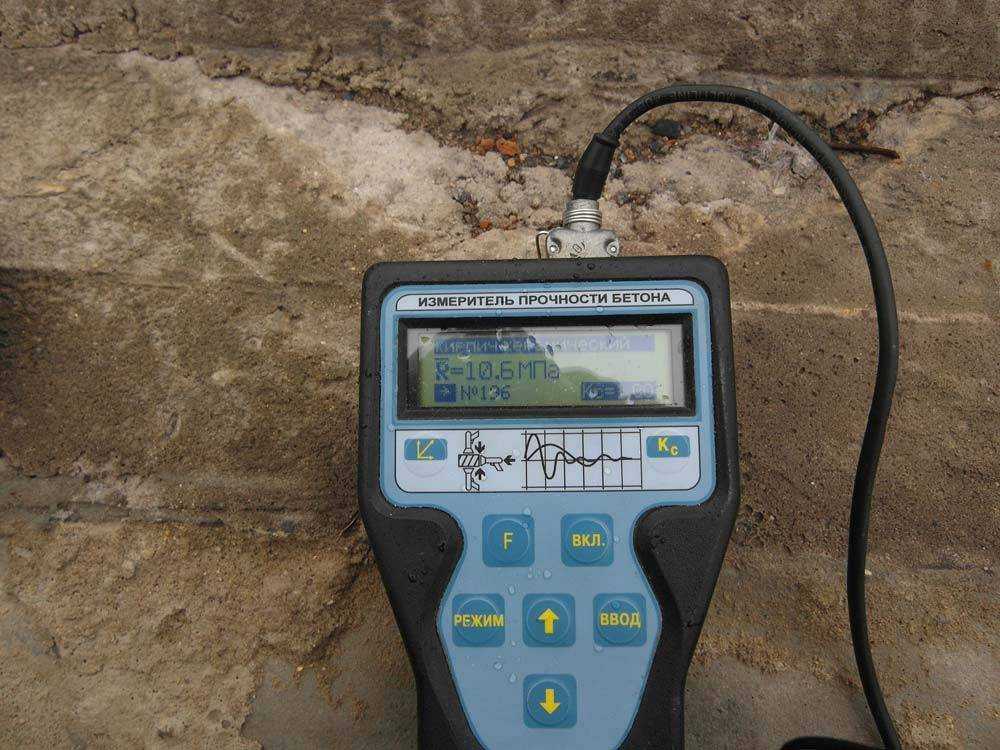

Ультразвуковой прибор

Это устройство позволяет оценить не только надежность материала, но и выявить трещины, пустоты, мелкие изъяны и недочеты, выполнить глубокий анализ объекта в целом. Один из наиболее популярных способов, измеряющих показатели стойкости при затвердевании бетона — это приборы ультразвукового типа.

Фирмы-изготовители

«СКБ Стройприбор» — фирма российского происхождения, которая производит огромный выбор моделей типа Beton Pro. Известный создатель приборов-измерителей крепости в сфере стройматериалов. При оперативном анализе, исследовании колебаний лабораторным способом, аналогичности состава цементного слоя и кирпича используется измеритель прочности бетона Beton Pro Condtrol.

Достоинства работы:

• комфортность использования;
• автоматизация принципа удара;
• получение данных высокой точности;
• множество функций настроек;
• улучшенный ударный механизм.

«ОНИКС-ОС» — специализированный агрегат типа электронных склерометров, определяющий показатели устойчивости, характеристики однородной структуры кирпича и бетона легкого типа. Сочетает в себе качества:

• способ учета двух совмещенных параметров прочности импульса удара и отскока;
• упрощенность, доступность, оптимальный размер;
• достоверность измерений.

Прибор обладает важными градуировочными свойствами, преимуществом конкретизации информации через коэффициент соответствия. Необходимые настройки измерения и наименования моделей с легкостью регулируются. По базе измерений ведется учет свойств упрочнения, возраст материала бетонного типа. В «ОНИКС-ОС» предусмотрен режим автоматического отключения прибора и удаления старой информации.

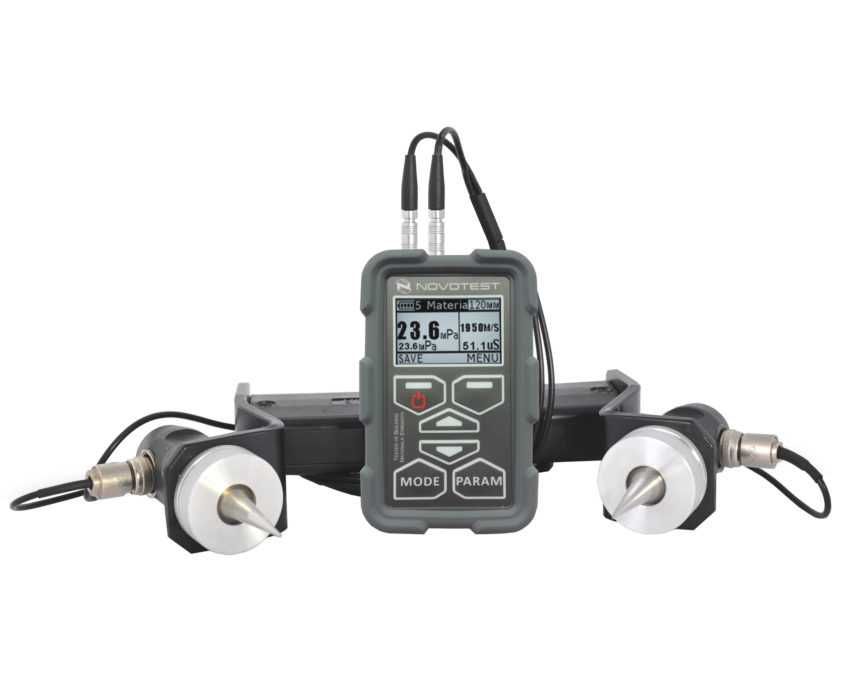

NOVOTEST «ИПСМ-У+Т+Д» — ультразвуковое устройство, определяющее показатели прочности бетона ультразвуком. Прибор делает замер глубины повреждений, трещин, проверяет качественные характеристики кирпича и испытание бетона, проводит анализ сжатости стеклопластика, устанавливает возрастной порог бетона. Преимуществом является способность контроля результатов без воздействия внешних моментов на достоверность показателей измерения. Благодаря новейшим механизмам измерения возможно вычисление точных и достоверных данных, осуществить контроль работ по строительству, ремонту и укреплению на бетонных конструкциях.

По мнению эксперта — кандидата технических наук Протько Натальи Сергеевны, заведующей отделом технологии бетонов и растворов, научного сотрудника «Институт жилища», основной рекомендацией считается качество уплотнения бетонного покрытия, с помощью которого из него высвобождается большая часть воздуха. Такие моменты следует учитывать в частном строительстве.

Измеритель прочности строительных материалов ультразвуковым методом ИПСМ-У

Разработано и произведено в Украине

Внимание! В связи с войной в нашей стране и нестабильным курсом доллара актуальность цен уточняйте, пожалуйста, по телефону или электронной почте.

Перейти в интернет-магазин

Отдел продаж:

(067) 767-23-25

Преимущества измерителя прочности бетона и строительных материалов NOVOTEST ИПСМ-У

• Вычисление прочности, плотности и модуля упругости по предварительно установленным градуировочным зависимостям;
• Вычисление звукового индекса абразивных изделий;
• Память результатов;
• Связь с ПК;
• Дополнительная обработка результатов с помощью специализированной компьютерной программы.

Повышенная мощность возбуждения зондирующих импульсов, высококачественный усилительный тракт позволяют существенно увеличить базу прозвучивания и работать на материалах с большим затуханием.

Датчик поверхностного прозвучивания имеет базу 120 мм, удобную для прозвучивания бетонных образцов-кубов.

Модификации измерителя прочности бетона и строительных материалов NOVOTEST ИПСМ-У

• ИПСМ-У — максимально простая модификация для измерения прочности строителных материалов
• ИПСМ-У+Т — дополнительно позволяет проводить контроль однородности, измерять глубину трещин
• ИПСМ-У+Т+Д — наиболее универсальная модель в которой дополнительно реализованы функции дефектоскопа для строительных материалов и конструкций

Технические характеристики измерителя прочности бетона и строительных материалов NOVOTEST ИПСМ-У

Диапазон измерений времени распространения УЗ колебаний, мкс	10…9999
Дискретность измерения времени распространения УЗ колебаний, мкс	0,1
Рабочая частота УЗ колебаний, кГц	50-100
База измерений при поверхностном прозвучивании, мм	120
Напряжение возбуждения, В	до 600
Габаритные размеры, мм	122х65х23
Рабочий диапазон температур, ° С	-20С. ..+40С
Питание	2 элемента питания типа АА
Время непрерывной работы, ч, не менее	10
Масса электронного блока с батареей, не более, кг	0,2

Комплект поставки измерителя прочности бетона и строительных материалов NOVOTEST ИПСМ-У

• электронный блок
• датчик поверхностного прозвучивания с комплектом кабелей
• контрольный образец
• 2 аккумулятора с зарядным устройством
• паспорт, руководство пользователя
• упаковочная тара

Дополнительные опции для заказа

• Комплект преобразователей для сквозного прозвучивания
• Конуса, волноводы, кабели-удлинители,
• Сумка

Общий обзор Измерителя прочности строительных материалов ультразвуковым методом NOVOTEST ИПСМ: назначение, внешний вид, датчик, корпус, питание, основные функции, меню и комплектация:

Включение, проверка работоспособности по образцу, настройка на материал и проведение измерения прочности кирпича портативным измерителем прочности строительных материалов ультразвуковым методом NOVOTEST ИПСМ:

NOVOTEST

Запросить сейчас

Измеритель прочности NOVOTEST IPSM — это ультразвуковой тестер скорости импульса (UPV) для обнаружения дефектов в бетонных изделиях, кирпичах и других твердых материалах на основе анализа распространения ультразвуковых волн в материале. К прибору подключены два преобразователя (передатчик и приемник), в процессе работы прибор получает время распространения ультразвуковых волн между преобразователями, имея фиксированную базу (расстояние между преобразователями), прибор вычисляет скорость ультразвуковых волн в материал, на основе которого можно построить корреляцию с параметром тестирования. Метод позволяет оценить такие параметры, как прочность, плотность, модуль упругости, звуковой индекс и другие параметры, имеющие корреляцию со скоростью распространения ультразвука в материале. Устройство соответствует стандарту ASTM C59.7-16 (Стандартный метод испытаний скорости импульса через бетон).

Основные преимущества и задачи, решаемые измерителем прочности NOVOTEST ИПСМ:

ИЗМЕРЕНИЕ ПРОЧНОСТИ

Измерение прочности твердых строительных и композиционных материалов является основным назначением измерителя прочности NOVOTEST ИПСМ. Устройство имеет предустановки для определения прочности нескольких наиболее распространенных материалов, таких как тяжелый и легкий бетон, а также несколько видов кирпича. Однако для наиболее точной оценки прочности рекомендуется индивидуальная калибровка для конкретного материала.

ИЗМЕРЕНИЕ ПЛОТНОСТИ

Также параметр, который можно измерить косвенным методом (через УЗИ). При наличии образцов известной плотности можно произвести калибровку прибора по имеющемуся материалу, а затем быстро оценить плотность без разрушения, взвешивания и других манипуляций с испытуемым объектом.

ПОИСК ПРОСТРАНСТВ И ТРЕЩИН

Прибор позволяет оценить несущую способность железобетонных конструкций, пористость и наличие трещин, возникших при изготовлении и эксплуатации, текстуру композиционных материалов и степень анизотропии. С помощью зонда поверхностного зондирования можно измерить глубину поверхностных трещин.

ИЗМЕРЕНИЕ ДРУГИХ ПАРАМЕТРОВ

Наличие в приборе функции отображения сигнала А-скана позволяет пользователю настроить прибор практически на любом образце. Измеритель прочности NOVOTEST IPSM позволяет измерять любые параметры твердых тел, коррелирующие со скоростью ультразвуковых волн в материале, например:

– оценка степени зрелости бетона в процессе монолитного бетонирования;

– модуль упругости стеклопластика и углеграфита;

– определение звукового показателя строительной керамики и абразивов и т. д. генератор импульсов и малошумящий приемник в компактном корпусе – все это позволяет значительно увеличить дальность контроля, а также повысить чувствительность прибора при обнаружении дефектов. Измеритель прочности NOVOTEST IPSM предназначен для работы в диапазоне температур от -20 до +40 С°. Благодаря защитному силиконовому чехлу корпус устройства становится ударопрочным.

ПАМЯТЬ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Прибор имеет функцию сохранения результатов измерений в архив, который может быть передан на ПК с помощью специального ПО для последующей обработки данных.

Ваттометр MK IV Ультразвуковой пульсометр

• Примечания к покупке
• Приложения
• Особенности
  & Льготы
• Продукт
  Информация
• Технический
• Технические характеристики
• Стандарты
• Номера продаж

Ваттометр
МК IV

Большинство
передовая ультразвуковая испытательная система для точного

идентификация
основные характеристики крупнозернистых материалов, таких как бетон,
дерево, кирпичная кладка, керамика, графит и многое другое!

Примечания к покупке

• За
  структурный анализ купить это с
  Ребароскоп (полная система ребароскопа R-C-410)
  или же
  Р-С-400
  Базовая система Rebarscope)

• За
  Анализ прочности купите это с
  в
  W-M-250
  Ручной испытательный молоток или W-D-1500
  Цифровой испытательный молоток

Приложения

• Найдите медовые соты и пустоты в
  Конкретный

• Найдите трещины в бетоне,
  Керамика, каменная кладка или камень


• Определить степень ущерба от пожара в
  Бетон или кирпичная кладка

• Определение глубины трещины

• Определение модуля Юнга (с
  дополнительные датчики поперечной волны)

• Найдите скрытые области гниющего дерева

Особенности
& Льготы

• Система имеет прямое цифровое считывание времени прохождения, а также считывание формы волны на дисплее дневного света и ЖК-дисплее с подсветкой.

• Прочный и брызгозащищенный корпус создан для тяжелых строительных условий. Портативный,
  и легкий вес как с перезаряжаемой батареей, так и со стандартным питанием от сети переменного тока.

• Включает сигнальный и триггерный выход для использования с внешним осциллографом или другим устройством ввода данных. Цифровая калибровка означает, что специальная планка не требуется. Уровни срабатывания и усиление сигнала можно настроить в цифровом виде.

• Соответствует ASTM C-597, BS 1881-203 и другим международным стандартам.

• USB-интерфейс
  для компьютерного управления.
  Велинкс
  программное обеспечение позволяет полностью контролировать систему, а также загружать данные
  к ПК и анализу данных.

• Прямое чтение
  расчетной скорости P-волны и скорости S-волны.

  единица также может рассчитать модуль упругости материала, используя
  по желанию
  Преобразователи S-волн. Прямое чтение
  коэффициента Пуассона

• Доступен широкий ассортимент аксессуаров и ультразвуковых преобразователей.
  Доступны стандартные преобразователи от 24 кГц до 500 кГц.
  установка для испытания керамики, графита, пористого бетона и дерева.
  Экспоненциальные преобразователи для шероховатых поверхностей, а также
  подводные датчики также доступны. Наконец
  Предварительный усилитель
  доступна для помощи с большими расстояниями или высокой
  амортизирующие материалы.

Информация о продукте

Бетон

V-метр MK IV
широко используется и принимается для контроля качества и проверки
конкретный. Он может измерять и соотносить прочность бетона со стандартом
измерение прочности, позволяющее провести неразрушающий контроль всей
структуры. Выявит соты, пустоты, промерзший бетон, трещины
и другие не
-однородный
условия в бетоне. Ультразвуковой контроль может быть применен к новым и
старые постройки, плиты, колонны, стены, места пожара,
гидроэлектростанции, трубы, сборные и предварительно напряженные балки,
цилиндры и другие бетонные формы. Широкий выбор преобразователей

имеется в наличии.

Дерево

В-метр МК IV,
ультразвуковой контроль древесины может неразрушающим образом обнаруживать сучки, трещины,
расколы, ориентация зерен, ветровальные трещины и наличие распада и
гниль Основные параметры, такие как модуль упругости и плотность, могут быть
вычислено. Практическое применение
включать
поле
испытания опор и конструкций, градуировка на производстве
процесс, проверка пожарной лестницы, проверка ламината и бумаги
рулон
плотность. Скорость распространения ультразвуковых импульсов в твердом теле
материала связаны с плотностью и
эластичный
свойства материала. Таким образом, скорость пульса является мерой
плотность и упругие свойства материала. При передаче
ультразвуковая энергия через крупнозернистый материал, такой как бетон,
керамики или дерева необходимо, чтобы длина волны энергии была
больше диаметра самой крупной частицы зерна. Если это не так,
вся энергия будет отражаться частицами обратно, и никакая
добраться до приемника. Как правило, датчики 54 кГц используются для обработки древесины.
тестирование. Длина волны сигнала составляет около 3 дюймов (75 мм).
тоньше
материалы требуют более высоких частот для оптимального
разрешающая способность.

Керамика

В-метр MK IV имеет
был успешно применен к целому ряду керамических изделий, в том числе
плитка, огнеупорный кирпич и блоки, печная мебель, а также
графит. Во все большем количестве огнеупорных и керамических
приложений, метод ультразвукового контроля скорости импульса был
используется с положительным результатом. Тестирование UPV позволило пользователям улучшить
их производственных процессов, повысить целостность и качество их
продукции, а также снизить процент брака и брака, тем самым экономя время
и деньги. В сегодняшней экономике такие итоговые выгоды затруднительны.
игнорировать.

Технический

Прибор имеет удобный для просмотра дисплей (320 на 240 пикселей). Подсветка
для дневного света
использования, облегчает полевые работы и
быстрее, так как оператор может определить хорошие результаты за считанные секунды без
проблемы
связанные с
с отражением солнечного света на экране. Сигналы могут быть
записывается в инструмент для просмотра на экране или для передачи в
ПК.

Как правило,
датчики 54 кГц используются для тестирования бетона — сигнал
длина волны составляет около
75мм
(3 дюйма).
Для более тонких материалов требуется более высокая
частоты для оптимального разрешения. Базовый
V-метр MK IV
содержит передатчик,
приемник и очень точная высокая скорость
электронный
Часы. Передатчик генерирует электрический импульс, который при подаче
к передающему преобразователю, преобразует электрическую энергию в
импульс ультразвуковой механической вибрации. Эта вибрация связана
с
испытуемый образец, поместив датчик в контакт с
образец. В другой выбранной точке образца другой прием
датчик соединен механическим контактом. Каждый передаваемый импульс
энергия регистрируется на высокоскоростных часах. Первая энергетическая волна
достижение
приемный преобразователь преобразуется обратно в электрический сигнал и
выключает часы. Прошедшее время
отображается
на ЖК-дисплее с шагом 0,1 микросекунды.
Устройство также может отображать и сохранять результирующую форму волны. Этот
гарантирует
оператору, что был установлен надлежащий акустический контакт с
поверхности испытуемого материала.

Стандартные датчики для V-Meter MK IV
сделаны для резонансной частоты высокой добротности 54 кГц с
корпус из нержавеющей стали. Разъем находится под углом девяносто градусов к
лицо
преобразователя для облегчения работы и получения надлежащего акустического
контакт. К пульту добавлены кнопка и специальный кабель.
получатель в
для хранения данных во время снятия показаний. Данные могут быть позже
загружается на компьютер через
Велинкс
программного обеспечения. Адаптер предоставляется для
используйте приемник со стандартным коаксиальным кабелем.

Ультразвуковые преобразователи обычно используются в одном из трех
конфигурации, прямой, полупрямой и непрямой режим. Прямой
является наиболее чувствительным методом, так как принимающий преобразователь будет принимать
максимальная энергия передаваемого импульса. Поскольку продольный
импульсы, выходящие из передатчика, распространяются в основном в направлении
перпендикулярно поверхности преобразователя. На время в пути влияет
состояние бетона по толщине элемента. Полупрямой
передача осуществляется датчиками на соседних гранях. Это
следующий предпочтительный метод. Наконец, In-Direct наименее предпочтителен. с
датчики на одном лице. Это следует использовать только
когда невозможно иметь доступ к двум сторонам материала под
тестовое задание. Полученная амплитуда метода при той же длине пути
составляет всего около 2% от принятого сигнала при использовании прямого метода.
Испытание на поперечные волны может быть выполнено только с
Метод In-Direct, когда оба датчика находятся на той же стороне, что и
испытываемый образец.

Технические характеристики

Стандарты

• ASTM C-597 — «Стандартный метод испытаний импульсных
  Скорость сквозь бетон»

• ASTM C-769 — «Стандартный метод испытаний скорости звука в промышленных углеродных и графитовых материалах для использования при получении приблизительного значения модуля Юнга»

• BS EN 12504-4:2004 (ранее BS 1881-203)
  «Определение скорости ультразвукового импульса»

• ASTM D2845-08 «Стандартный метод испытаний для лабораторных
  Определение скоростей импульсов и ультразвуковых констант упругости
  Рок»

• ASTM E494-10 «Стандартная практика измерения ультразвуковых
  Скорость в материалах».
