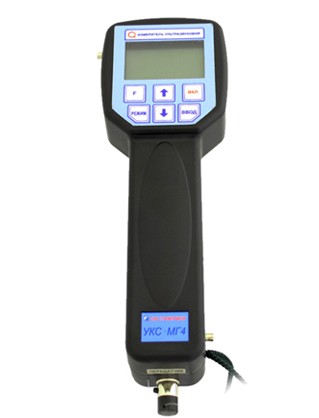

Ультразвуковой измеритель прочности бетона УКС-МГ4









   Ультразвуковой измеритель УКС-МГ4 разработан для оценки прочности бетонных и железобетонных изделий, а также силикатного кирпича. Оценка прочности в приборе определяется в зависимости скорости и времени распространения ультразвуковых импульсов поверхностным методом. Компактный, эргономичный и быстрый дефектоскоп УКС-МГ4 будет идеально вписан в приборный парк предприятий, которые занимаются промышленным и гражданским строительством для осуществления входного контроля бетонных изделий, а также контроля качества изготовленных конструкций. Предприятиям, которые занимаются изготовлением железобетонных изделий, для осуществления внутреннего контроля качества. Независимым строительным лабораториям как для вновь строящихся объектов, так и для оценки состояния уже построенных.


   Ультразвуковой измеритель прочности бетона УКС-МГ4 внесен в Государственный реестр средств измерений под №38169-08 со сроком действия свидетельства до 2018 года.





Основные функции УКС-МГ4:


  • Определение геометрической величины дефекта (глубина трещины)

  • Ручная настройка градуировок для различных материалов и изделий

  • Встроенные градуированные зависимости стройматериалов

  • Поверхностный метод измерения

  • Определение прочности не идентифицированных стройматериалов по градуированным характеристикам ЦНИИОМПТ

  • Внутренняя память рассчитана на десять тысяч измерений

  • Для удобства использования преобразователь интегрирован в корпус прибора




Технические и эксплуатационные параметры прибора УКС-МГ4



















Наименование

Значение

Интервал времени распространения ультразвуковых колебаний

15… 150 мкс

Цена деления

0,1мкс

Интервал измерения скорости звука

1000 … 8000 м/с

Допустимая абсолютная погрешность

Не более t = ±(0,01t+0,1) мкс

Напряжение генераторов зонд. импульсов

400…600В

Частота колебаний

55…85 кГц

Напряжение питания прибора

3В

Тип аккумуляторных батарей

АА- 2 шт

Геометрические размеры прибора Ш х В х Г

230 х 130 х 73 мм

Вес прибора

550 гр

Время работы от АКБ в режиме постоянных измерений

30 часов

Средний срок службы

120 мес

Расчетная наработка на отказ

20000 часов

относительная влажность воздуха

не более 80 %;

атмосферное давление

от 84,0 до 106,7 кПа

температура окружающего воздуха

-20 … 40 гр. Цельсия




Комплект поставки УКС-МГ4








Вычислительно- показывающий блок с интегрированным преобразователем

1 шт

Интерфейсный кабель для связи с компьютером

1шт

Компакт диск с ПО

1шт

Инструкция по использования прибора

1 к-т

Контрольный образец

1 шт (L=140мм)

Кейс

1шт

Вы можете купить Ультразвуковой измеритель прочности бетона УКС-МГ4 уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix. ru или позвонить по телефонам в разделе «Контакты».

Ультразвуковой измеритель прочности бетона в Старом Осколе: 546-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Старый Оскол

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Все категории

ВходИзбранное

110 000

УКС-МГ4 — ультразвуковой измеритель прочности бетона Тип: склерометр

ПОДРОБНЕЕ

233 000

A1410 Pulsar — ультразвуковой тестер бетона

ПОДРОБНЕЕ

500 000

УК-15М — ультразвуковой измеритель прочности бетона Тип: склерометр

ПОДРОБНЕЕ

126 000

УКС-МГ4C — ультразвуковой измеритель прочности бетона Тип: склерометр

ПОДРОБНЕЕ

132 000

Измеритель прочности бетона УКС-МГ4С — ультразвуковой прибор для контроля прочности бетона Тип:

ПОДРОБНЕЕ

118 000

ПУЛЬСАР-2М TFT — Ультразвуковой тестер контроля прочности бетона Тип: склерометр, Производитель:

ПОДРОБНЕЕ

191 000

ПУЛЬСАР-2. 2 Версия 2 — ультразвуковой прибор с визуализацией (дефектоскоп) бетона Тип: склерометр,

ПОДРОБНЕЕ

173 000

UK1401 — ультразвуковой тестер бетона Устройство: механическое

ПОДРОБНЕЕ

97 370

Ультразвуковой измеритель прочности строительных материалов NOVOTEST ипсм Тип: склерометр

ПОДРОБНЕЕ

97 370

Novotest Измеритель прочности строительных материалов ультразвуковым методом NOVOTEST ипсм-у Тип:

ПОДРОБНЕЕ

118 000

ПУЛЬСАР-2М — ультразвуковой прибор (моноблок) Тип: склерометр, Производитель: Интерприбор

ПОДРОБНЕЕ

110 000

УКС-МГ4 — ультразвуковой измеритель прочности бетона Тип: склерометр

ПОДРОБНЕЕ

97 370

NOVOTEST ипсм — ультразвуковой измеритель прочности бетона Тип: склерометр

ПОДРОБНЕЕ

Ультразвуковой измеритель прочности бетона

Ультразвуковой контроль | Испытания с использованием звуковых или ударных волн

gif»>

Самая совершенная система измерения скорости ультразвукового импульса в бетоне, дереве, керамике и других крупнозернистых и строительных материалах. Этот метод испытаний позволяет быстро и легко обнаружить трещины, пустоты, гниение и другие области неоднородности в испытуемом материале. Полная система включает датчики, приборный блок, кабели и программное обеспечение для ПК. Система соответствует ASTM C-597 (США), EN12504-4 (Европа), BS 1881, часть 203 (Великобритания) и другим международным стандартам.

Уникальная система измерения толщины, определения качества и локализации сот, пустот и расслоений в бетоне. Полная система — включает в себя приборный блок, датчики скорости и глубины, набор импакторов, зарядное устройство и программное обеспечение для ПК для загрузки данных. Соответствует ASTM C-1383 и другим международным стандартам.

Используется для определения резонансной частоты материалов, таких как бетон, камень, керамика, углерод и многое другое! По резонансной частоте можно определить модуль упругости Юнга и коэффициент Пуассона. Полная система — включает в себя инструмент эмодуметр, акселерометр с кабелем для захвата, зарядное устройство, USB-кабель, программное обеспечение Emodulinx и стандартную настольную сборку с деталями. Соответствует ASTM C-215 и ASTM C-666, а также другим международным стандартам.

gif»>

Программное обеспечение Veelinx было разработано, чтобы помочь инженеру управлять и интерпретировать огромное количество данных, доступных при использовании V-Meter MK IV. Программное обеспечение Veelinx позволяет пользователю загружать данные с устройства V-Meter на ПК. Программное обеспечение Veelinx также можно использовать для удаленного управления вольтметром.

Программное обеспечение Emodulinx было разработано, чтобы помочь инженеру управлять и интерпретировать огромное количество данных, доступных при использовании Emodumeter. Программное обеспечение Emodulinx позволяет пользователю загружать данные с устройства V-Meter на ПК. Программное обеспечение Emodulinx также можно использовать для удаленного управления Emodumeter.

Ультразвуковой преобразователь с частотой 54 кГц и высокой добротностью предназначен для использования в тяжелых условиях на строительных площадках и в аналогичных условиях вне помещений. Этот преобразователь предназначен для отправки и приема ультразвуковых волн и преобразования их в выходное напряжение.

Ультразвуковой преобразователь с частотой 24 кГц и высокой добротностью предназначен для использования в тяжелых условиях на строительных площадках и в аналогичных условиях вне помещений. Этот преобразователь предназначен для отправки и приема ультразвуковых волн и преобразования их в выходное напряжение.

Ультразвуковой преобразователь с поперечной волной 180 кГц предназначен для использования в тяжелых условиях на строительных площадках, в аналогичных условиях на открытом воздухе, а также для образцов кернов.

Ультразвуковой преобразователь предназначен для использования в тяжелых условиях на строительных площадках.
и аналогичные наружные среды. Этот преобразователь предназначен как для отправки
и получать ультразвуковые волны и преобразовывать их в выходное напряжение.

gif»>

Ультразвуковой преобразователь предназначен для использования в тяжелых условиях на строительных площадках.
и аналогичные наружные среды. Этот преобразователь предназначен как для отправки
и получать ультразвуковые волны и преобразовывать их в выходное напряжение.

gif»>

Ультразвуковой преобразователь предназначен для использования в жестких условиях на строительных площадках и в аналогичных условиях на открытом воздухе. Этот преобразователь предназначен для отправки и приема ультразвуковых волн и преобразования их в выходное напряжение. Обычно используется для керамики. Также для использования с образцами угольного графита, а также с огнеупорным кирпичом и подобными материалами.

Ультразвуковой калибровочный стержень для проверки работы ультразвуковых систем измерения скорости импульса.

gif»>

Для использования с V-Meter, E-Meter и датчиками VuCon

Ультразвуковой преобразователь с частотой 54 кГц и высокой добротностью предназначен для использования в тяжелых условиях на строительных площадках и в аналогичных условиях вне помещений. Этот преобразователь предназначен для отправки и приема ультразвуковых волн и преобразования их в выходное напряжение.

Предварительный усилитель с разъемами BNC, используемый с датчиками вольтметра для тестирования с длинными (более шести метров) кабелями

Для использования на образцах с меньшей площадью поверхности, чем круг диаметром 50 мм, необходимый со стандартными датчиками 54 кГц.

Для использования на образцах с меньшей площадью поверхности, чем круг диаметром 50 мм, необходимый со стандартными датчиками 54 кГц.

Стандартный кабель с разъемом BNC до 200 футов

gif» colspan=»5″>

Доступно на фут или 50 футов с разъемами

Ультразвуковой тестер бетона / Импульсный тестер скорости

Ультразвуковой тестер бетона

Ультразвуковой тестер бетона | Ультразвуковой импульсный тестер скорости ( УПВ )

Ультразвуковой тестер бетона или ультразвуковой импульсный тестер скорости ( УПВ ) представляет собой полностью портативный прибор для оценки прочности бетона на месте или сборного железобетона и используется для проверки качество бетона также ухудшается внутри бетона из-за прохождения ультразвуковых волн через бетон.

Импульс продольных колебаний создается электроакустическим преобразователем, находящимся в контакте с одной поверхностью испытуемого бетона. После прохождения известной длины пути в бетоне импульс колебаний преобразуется в электрический сигнал вторым преобразователем, а электронные схемы синхронизации позволяют измерять время прохождения импульса.

Они разработаны с учетом полевых условий и очень просты в эксплуатации. Точность и стабильность не имеют себе равных. Ультразвуковой тестер скорости импульса ( УПВ ) машина генерирует низкочастотные импульсы и измеряет время пролета в материале. Время отображается на экране. Время пролета и скорость звука в материале коррелируют для оценки механической прочности бетона.

Соответствует британскому стандарту BS-4408 (часть V – 1974), BS-1181 и ASTM C597.

Для большинства ультразвуковых измерителей бетона или ультразвуковых импульсных измерителей скорости ( УПВ ) требуются преобразователи с частотой от 50 до 100 кГц. Однако более высокие частоты предпочтительны для испытаний небольших образцов и достижения большей точности синхронизации. Широкий спектр преобразователей предлагается с ультразвуковым измерителем бетона или ультразвуковым измерителем импульсной скорости (9).0421 УПВ ).

Максимально использовано высокое качество преобразователей, точность измерения повышена во всем диапазоне до 100 наносекунд.

Каталог

Функции

  • Соответствует международному стандарту BS-4408 (часть V – 1974) и ASTM C-597.
  • Малый вес, простота в эксплуатации.
  • Диапазон до 5 метров при использовании подходящего зонда.
  • Быстрые, надежные результаты.
  • Совместимость с компьютером.

Приложения

  • Измерение прочности монолитного или сборного железобетона без разрушения.
  • Обнаружение трещин и пустот.
  • Определение однородности бетона.
  • Измерение упругих свойств бетона.
  • Проверка инфраструктуры.
  • Испытания конструкции.
  • Для исследовательских целей.
  • Для студентов практических занятий (строительные/машиностроительные колледжи).
  • Для проверки древесины, камней и подобных материалов с помощью подходящих зондов.
  • Проверить железнодорожный путь.
  • Проверка прочности старого здания.

Дополнительные функции для 4600M

  • ЖК-дисплей.
  • Прямое измерение скорости.
  • Выход RS-232.
