Угол рассвета оконных откосов: последовательность монтажа

Одним из этапов проектирования оконного проема является расчет угла наклона откоса к плоскости стекла. Это так называемый угол рассвета.  Рассмотрим подробнее что это такое и как его рассчитать.

Содержание

1. Терминология и нормативы
2. Расчет угла откоса
3. Угольник Пиванова
4. Создание откоса под углом с использованием штукатурки
5. Откосы из пластика и гипсокартона

Терминология и нормативы

Углом рассвета оконных проемов называют угол между плоскостью откоса и плоскостью окна. В строительной литературе можно встретить и другие названия — угол откоса, угол скоса, угол засвета. Он никак не регламентируется нормами ГОСТ или СНиП и может быть любым, на усмотрение владельца квартиры или автора дизайн-проекта.

Провести всю работу по созданию откосов самостоятельно довольно просто, поэтому можно не обращаться за помощью к специалистам, что позволит немного уменьшить общие расходы на ремонт.

Обычно углы рассвета верхних и боковых откосов делаются одинаковыми, если особенности дизайна не предусматривают обратное. Угол внутренних откосов может отличаться от угла наружных. Симметрия здесь не требуется.

В средневековых крепостях окна и бойницы имели острый (значительно меньше 90 градусов) угол внешнего откоса. Это уменьшало размеры рамки окна и затрудняло попадание в него пуль и стрел неприятеля. Внутренние откосы, наоборот, делались под большим углом (120 и более градусов) для увеличения угла обстрела обороняющихся стрелков и лучников. Такой подход к проектированию откосов до сих можно встретить у окон, с дизайном «под старину».

Расчет угла откоса

В случае, когда откос делается строго перпендикулярно окну, этот угол называется прямым, т.е. равным 90 градусов. Но, как правило, этот угол делают чуть больше, что позволяет увеличить поток дневного света, проникающего через окно.

Зеркальные откосы делают только с прямыми углами, для создания визуального эффекта увеличения объема комнаты.

Существуют два подхода к расчету, под каким углом лучше расположить откосы.

1. На каждые 10 см ширины откоса он поклоняется от перпендикуляра на 1 см. Этого достаточно для увеличения светового потока и не нарушает общую эстетику окна.
2. Откос располагается параллельно плоскости, проведенной от окна до диагонального угла комнаты. Это приводит к минимальным потерям светового потока.

Угольник Пиванова

Для измерения углов откосов удобнее всего использовать  угольник с передвижной пластиной, который сконструировал Пиванов, в честь которого он и назван.

При помощи такого инструмента можно точно определяет угол рассвета. Для этого мастер приставляет угольник Пиванова к коробке, после чего передвигает пластину по линейке с делениями, затем закрепляет ее на уровне стены, при этом отмеряя местонахождение рейки. Из расчета на 10 см проекции откоса 1 см принимается угол рассвета, исходя из этого замечают величину рассвета на делениях передвижной пластины.

Создание откоса под углом с использованием штукатурки

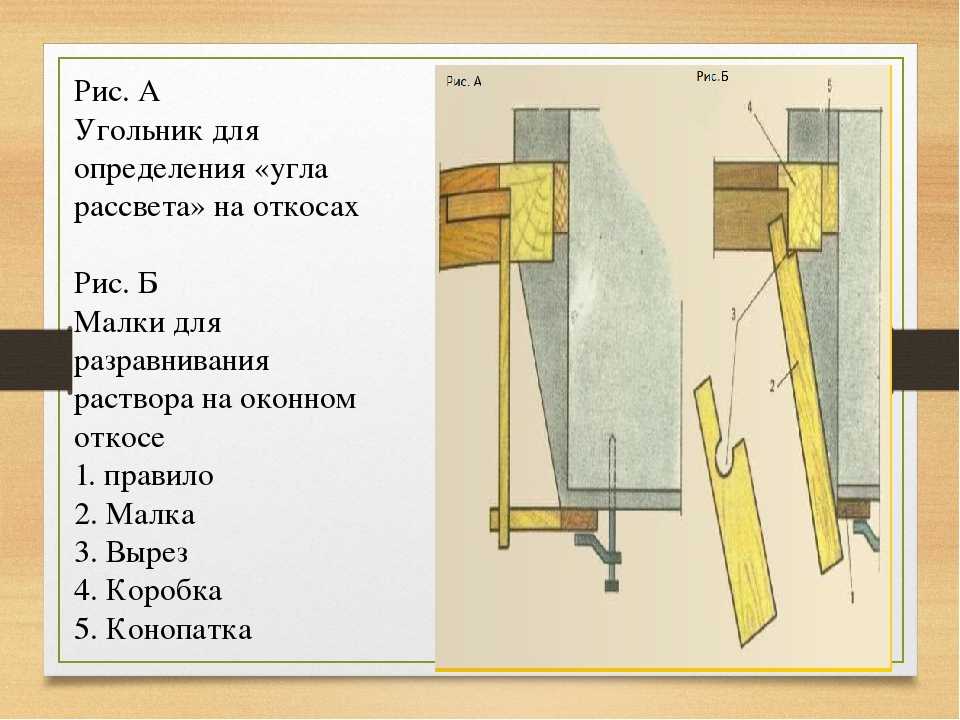

Угольник для отмеривания угла рассвета

Оштукатуривание оконных проемов имеет определенные особенности. Прежде всего нужно установить в месте совмещения оконного проема и стены металлический уголок. Такие уголки, установленные вертикально, одновременно играют роль маяков для стены и выравнивают и защищают поверхность угла.

Во время установки таких профилей задается вышеупомянутый нами угол рассвета оконных проемов — угол, образуемый плоскостями рамы самого окна и его проема. Как правило, его следует делать более 90 градусов для увеличения восприятия проема и естественного освещения помещения.

Грамотная и правильная установка металлического углозащитного профиля является основой правильного оштукатуривания оконных откосов. После установки углозащитных профилей на углы проемов устанавливают вертикальные маяки на плоскость. Данные маяки задают плотность штукатурного слоя между краем оконной рамы и установленным уголком. Проемы окна следует подготовить, для чего установленные при помощи строительного уровня деревянные правила выдерживаем по горизонтали и вертикали.

Всем откосам придаем угол рассвета (скос) более 90 градусов. Как мы уже говорили, угол рассвета в помещении должен быть одинаковым, поэтому выставляем угол по угольнику. С этой целью прикладываем угольник к углу, фиксируем полученный угол и проверяем угольником углы других частей откосов. Ширину помещения тоже следует выдерживать одинаковую.

Бывает так, что появляется необходимость для соблюдения одинакового угла рассвета расширить оконные проемы. Сделать это можно при помощи перфоратора с насадкой зубило.

Откосы из пластика и гипсокартона

Торцы между откосом и стеной покрывают специальными пластиковыми уголками.

Способ отделки проемов окон из сборных листовых материалов значительно дороже по стоимости материала, чем оштукатуривание. Но имеет ряд преимуществ: значительно легче в работе; монтаж выполняется сухим способом; установка производится из ровных листов, к примеру, влагостойких гипсокартонных плит, которые потом легко оштукатурить и окрасить; а еще проще сразу установить ПВХ или сэндвич-панели.

Начинать монтаж можно с установки вначале боковых откосов, а потом верхнего, или наоборот, без разницы. Оба варианта равноценны.

Последовательность монтажа сборных откосов:

1. Если производится вместе с монтажом ПВХ окна, то к оконной раме необходимо прикрутить специальный П-образный профиль. Не забываем проверять, насколько хорошо запенено окно, в случае необходимости дополнительно задуть пеной и дождаться ее затвердения, только после чего приступать к монтажу оконных проемов. По периметру рамы устанавливаем профиль заподлицо с ее краем.
2. Заранее вымеренный и отрезанный откос вставляем в боковой профиль и отгибаем его под требуемый угол. Угол такого отгиба называется угол рассвета. Его делают обязательно одинаковым на одном окне, а в идеале и на всех окнах помещения. При помощи шаблона, изготовленного на месте, измеряют угол и переносят его на другие окна. Определить угол рассвета можно и при помощи угольника с фиксацией.

Имейте в виду, что при желании сделать одинаковый угол рассвета для всех окон в помещении и при этом одинаковый для вертикальных и горизонтальных откосов в большинстве случаев вам придется поработать скарпелем и кувалдой над оконными проемами, сбивая выступающие участки старой штукатурки. Почти на любом из листовых материалов можно сделать вырез (V-образный) с тыльной стороны и подправить. Чтобы нормально сопрягались по толщине между собой материалы откоса и профиля, лучше чтобы были одного производителя.

зачем нужен и как определить

Когда установка нового окна завершена, следующим этапом выполняется качественная отделка внутри и снаружи. Чтобы приступить к активным работам, необходимо подождать 36 часов для полного застывания монтажной пены.

Что такое угол рассвета?

Отделка выполняется широким спектром материалов листового типа или с помощью штукатурки. Этап работы, который нельзя опустить при формировании оконного проема, — это угол рассвета. Таким углом считается расстояние от наружной до внутренней полосы скоса. Эта характеристика отвечает за проникновение естественного света, потому она должна иметь одно значение для всех окон.  Это значение всегда больше, чем 90°, чтобы визуально сделать комнату более светлой.

Замерить угол рассвета можно с помощью угольника. К нему крепится планка, замеряющая положение правила. Когда правило установлено, проверено уровнем, следующим шагом закрепляют и проводят облицовку оконного блока. Таким образом, для каждой стороны понадобится правило, чтобы рассвет угла был установлен по периметру окна.

Подготовка и устройство

Чтобы облицевать оконные проемы с помощью штукатурки, необходимы:

• Угольник;
• Уровень;
• Шпатель;
• Нож;
• Молоток;
• Линейка;
• Строительный миксер;
• Терка.

Работа по подготовке к оштукатуриванию имеет несколько нюансов. Для начала в стыке проема и стены следует установить металлический профиль − он выступит как маяк, но в то же время защитой для стыка. При установке профиля нужно учесть угол рассвета.

Когда на все углы установлены профили, монтируют маяки по вертикали. Они необходимы для регулировки толщины слоя штукатурки, её плотности.

На следующем этапе придают задают нужный угол. Для этого угольник прикладывают плотно к углу и, зафиксировав величину угла, проверяют эту величину у других скосов. Если есть желание расширить оконный проем или измеренное значение недостаточно большое, можно использовать перфоратор с зубилом.

Для справки!

В профессиональном строительстве используют так называемые угольники Пиванова. Для определения рассвета, устройство приставляют к проему, перемещая регулятор по линейке, останавливают её на плоскости стены. Исходя из полученного на линейке значения фиксируют рассвет проема.

Как сформировать угол рассвета?

Чтобы по окончанию работ откосы служили долго, необходимо использовать качественный цемент. Для его приготовления следует взять одну долю цемента к трем долям речного, хорошо вымытого песка. Уменьшать эти доли не стоит, иначе через время поверхность отделки растрескается. Чтобы сделать состав приемлемым для работы, можно добавить алебастра. Но это касается только внутренних работ.

Зачастую, трудности возникают на стадии оштукатуривания неровностей на верхней части. Чтобы облегчить работу, штукатурят в два этапа. Ко второму приступают только тогда, когда первый слой штукатурки полностью засох. Для максимально полного удаления неровностей используют армирующую сетку, а второй слой кладут поверх нее.

Следующим этапом, согласно замеренному ранее углу рассвета, прикладывают рейку к стене так, чтобы пластина по ней свободно скользила. Затем нужно навесить правило, закрепив гвоздями. Работу по оштукатуриванию следует начинать сверху. Когда верхняя часть оштукатурена, правила навешиваются по вертикали на боковые стороны и только затем их штукатурят. Пока раствор не застыл, его необходимо разровнять, используя широкий шпатель согласно установленному правилу.

Когда верхний откос выполнен, повторяют процесс на боковых скосах, придерживаясь отмерянного угла рассвета. Для облицовки внутри помещения пользуются смесями из цемента, извести и цемента, гипса с полимерами. Формируя откос, удобно использовать смеси из гипса, но в большом количестве их лучше не использовать.

Особенности откосов

Прежде чем заняться устройством скосов, наносят на обрезанную пену силиконовый слой, захватывая раму. Этот шаг обоснован тем, что расширения под температурой у шпаклевки и пластиковой рамы не совпадают. Если не использовать силикон, то в месте стыковки штукатурного слоя к раме появляется трещина. При наличии её раскрывают, используя шпатель, затем наполняют силиконовым слоем.

Отделка штукатуркой – это недорогой, но трудоемкий вариант отделки. Зачастую, четверть времени от полной облицовки стен приходится на отделку оконного блока, так как необходимо замерять раз за разом рассвет, следить за ровностью поверхности и многое другое. Существует приспособление, которое способно уменьшить временные затраты на эту работу.

Из отстроганного теса делают раму шириной 1 м. Бруски в раме соединяют с помощью шипов, а готовую раму устанавливают в центр оконной коробки, закрепляя зажимами. Облицовывая поверхность такой рамой, можно не замерять рассвет каждый раз заново. Затем из теса делают малку. Этот инструмент предназначен для выравнивая раствора. На одном конце такого инструмента расположен вырез. При выравнивании слоя малка передвигается по коробке концом с вырезом, а вторым концом – по правилу. Для правильной работы малкой её нужно держать крепко, хорошо прижимая к раме, правилам, коробке.

Сборные откосы

Такой способ облицовки проема будет дороже, чем с помощью штукатурки. Но у листовых материалов или так называемых сборных откосов есть свои преимущества:

• Листовые материалы достаточно просты в работе;
• Монтаж листов выполняют сухим способом;
• Материал имеет ровную поверхность, не нуждается в выравнивании;
• Отделка в целом занимает меньше времени.

Монтаж сборного откоса

Устанавливают на оконную раму П-профиль, предварительно убедившись, что окно запенено качественно. Если обнаружились пустоты, их следует запенить, дождавшись полного высыхания. По всему оконному блоку монтируют профиль в стык с верхним.

Затем, определившись с углом рассвета, вымеряют параметры, нарезают листы. Вырезанный шаблон вставляется в боковые профили, отгибается согласно замеренному углу.

Завершающим этапом является замер расстояния от стены до откоса. В нишу устанавливают рейку, крепят саморезами, предварительно замерив размер щели. Последнюю можно использовать для утепления. Утеплитель чаще всего закрепляют с помощью специального клея. Затем устанавливают лист, заводя одним краем в профиль, а другим – к деревянной рейке. Лист крепится с помощью саморезов. Такой же алгоритм для оставшихся в блоке скосов. После этого крепят верхнюю часть, выполнив стыковку угла, находящегося снаружи, и листа, устанавливают профиль, шпаклюют. Вместо шкаклевки можно использовать пластиковый уголок на клею.

Заключение

Определение угла рассвета сыграет большую роль в освещении помещения, его атмосфере, комфортабельности. Правильный замер угла – достаточно ответственная задача, но, сделав это качественно, можно гарантированно ожидать аналогичного результата. Отделка оконного скоса может выполняться разными материалами, каждый из которых имеет преимущества и недостатки, преобладание одних или других лучше определять в зависимости от конкретной ситуации. Тем не менее, выполнить облицовку можно самостоятельно, либо оштукатурив, если позволяет время, либо используя листовые материалы, если времени на работу остается немного.

Из ролика вы узнаете, как сделать правильный угол рассвета на сборных откосах.

Как обрезать окно с помощью выпуклых углов — Учебное пособие

Добавление обрезки вокруг окна может полностью улучшить внешний вид окна. Узнайте , как обрезать окно с выпуклым носом или закругленными углами.

ПРИКРЕПИТЬ ЭТО В PINTEREST

Это окно было в моем списке дел более 2 лет — практически с тех пор, как мы переехали.

Оно ОЧЕНЬ устарело, ОЧЕНЬ выцветшие коричневые жалюзи. Я вздрагиваю каждый раз, когда вижу это.

Миллион раз я поднимал табуретку-стремянку, чтобы снять ее или измерить оконную обработку.

Мы никак не могли решить, каким должно быть окно.

И это подводит нас к этому дню!

*** Этот пост спонсируется Handy Products. Все мнения мои собственные. Спасибо, что поддерживаете бренды, которые дают возможность воплотить все замечательные проекты! ***

Обрезка окон с закругленными углами

Проблема с окнами в нашем доме заключается в том, что все они имеют очень узкие закругленные углы.

Это также ограничивает возможности обработки окон. Вы не можете установить встроенные жалюзи или шторы.

Чтобы обрезать окна со скругленными углами и добавить окну четкий квадратный край, я установил вокруг него тонкую фанеру.

Я решил использовать подложку толщиной 5 мм, потому что не было места для чего-то более толстого. Подробнее о том, как его установить, смотрите ниже.

Материалы, необходимые для установки оконной рамы

• Ручная емкость для краски
• Подводки Handy Paint
• Кисть для рисования
• Подложка 5 мм
• Доски для отделки окна – на ваш выбор. Я использовал 1×4 и 1×2
• Строительный клей
• 2″ гвозди
• Гвоздезабивной пистолет или пистолет для гвоздей
• 1″ скобы
• Корончатый степлер
• Измерительная лента. Это мой новый фаворит!
• Торцовочная пила или стусло
• Электролобзик
• Настольная пила или Bladerunner X2
• Замазка для дерева
• Шпаклевка под покраску
• Тонкая шлифовальная губка
• Краска (цвет на ваш выбор)

Как установить наличник

Для установки наличника я использовал предварительно загрунтованную доску вместо обычной сосновой доски, хотя она и была немного дороже. Для этого есть несколько причин –

1. Было намного проще найти ровные, плоские предварительно загрунтованные доски
2. Что еще более важно, мне не нужно было беспокоиться о герметизации узлов и грунтовке. Если вы решите использовать обычные сосновые доски, обязательно прочитайте мое руководство по покраске сосновой древесины, чтобы получить прочную и долговечную отделку.

ПРИКРЕПИТЕ ЭТО В PINTEREST

Шаг 1 – Измерьте ширину внутренней отделки

Используйте обрезки внешней отделки и получите точную ширину внутренней отделки.

Крайне важно произвести точные замеры, так как они напрямую определяют чистоту оконных краев.

Наконечник – Измерьте ширину на ВСЕХ 3-х сторонах окна – с обеих сторон и сверху. В моем случае они все были разные (!!). Я обрезал все свои полоски до одного размера, а затем пришлось вернуться и отрезать еще.

Шаг 2. Разрежьте внутреннюю отделку

Разорвите подложку на полоски шириной, измеренной в шаге 1.

Я разорвал внутреннюю отделку с помощью настольной пилы, но Bladerunner X2 или циркулярная пила с приспособлением для прямой кромки также подойдут .

Шаг 3. Установка внутренней отделки

Измерьте, отрежьте и установите внутреннюю отделку с обеих сторон окна с помощью степлера и 1-дюймовых скоб.

После установки боковин измерьте длину верхней части, отрежьте и установите внутреннюю отделку соответствующим образом.

Я также использовал строительный клей для всей отделки, чтобы убедиться, что она плотно прилегает к стене.

Шаг 4 – Измерьте и отрежьте подоконник

Измерьте общую длину подоконника. Это длина нижней части окна плюс ширина наличника, который будет установлен вокруг него, плюс желаемый свес.

В моем случае я устанавливал доски 1×4 и 1×2 снаружи, и это составляло 4-¼″ ширины для отделки плюс 1-дюймовый выступ, что означало 5-¼″ x 2 = 10 ½″ дюйма. дополнение к длине окна.

Далее измерьте толщину окна и отделки. Отметьте и вырежьте его на обоих концах выступа с помощью электролобзика.

Шаг 5. Установка подоконника

Прикрепите выступ к окну с помощью строительного клея и 2-дюймовых гвоздей на окне.

Примечание – Если у вас очень изогнутый подоконник вокруг окон, выступ может наклоняться вниз. В этом случае вы можете использовать прокладки, чтобы выровнять его.

Шаг 6. Установка внешней отделки

Измерьте и отрежьте отделку вокруг окна.

Обязательно измеряйте от угла, где соединяются внутренние панели отделки.

Прикрепите их с помощью строительного клея и двухдюймовых гвоздей.

Я использовал 1×4 и 1×2 и обрезал стыки под углом 45 градусов для более законченного вида.

В углах у меня не было места, чтобы использовать гвоздезабивной пистолет для крепления 1×2, поэтому я нанес строительный клей и зажал на ночь.

Шаг 7. Подготовка к покраске

Заполните все отверстия от гвоздей замазкой для дерева и загерметизируйте все швы.

Когда шпатлевка высохнет, отшлифуйте все с помощью тонкой шлифовальной губки на шпаклевке и всей отделке.

Обязательно вытрите всю пыль перед покраской.

Шаг 8 — Раскрась!

Покрасьте отделку в любой цвет.

Я использовал Alabaster от Sherwin Williams, который является цветом отделки в остальной части моего дома.

Для небольших работ, таких как покраска отделки, я люблю использовать Handy Paint Bail.

Очень удобно держать в руке благодаря регулируемому ремешку. Больше не нужно бояться разлить краску и устроить беспорядок или устать рука.

Гениальная деталь — магнитный держатель щеток! Вам не нужно беспокоиться о том, где хранить кисть.

Удобная ведро для краски поставляется с одноразовым вкладышем, который подходит как перчатка. Иногда я забываю, что он вообще есть!

Когда вы закончите, вы можете просто вынуть его и выбросить или заменить лайнер на следующий цвет!

Меньше беспорядка, меньше уборки… Запишите меня!

Кстати, если вы следили за моими проектами, вы видели, как я использовал свои любимые продукты Handy в прошлом. Вы заметили гладкий новый бренд?! Мне нравится этот совершенно новый образ!

Вот и все! Абсолютно новые окна!

ПРИКРЕПИТЬ ЭТО В PINTEREST

Не совсем… но им так хочется!

Благодаря этому быстрому проекту внешний вид окон и комнаты полностью изменился!

Вот вам до и после!

Итак, сколько времени ушло на обшивку окна? На обшивку у меня ушло чуть больше часа, потом еще час на заливку и замазку и около 15 минут на покраску. Совсем неплохо!

Подрезал 2 окна и уже присматриваюсь ко всем остальным окнам в нашем доме!

Осторожно, кухонное окно!

ПРИКРЕПИТЕ ЭТО В PINTEREST

Другие простые идеи обновления для вашего дома –

• Простой и быстрый ремонт лестницы своими руками
• Как покрасить входную дверь
• Как использовать гель-лак – обновить шкафы без шлифовки

8 Материалы

• подложка 5мм
• Доски для отделки окна – на ваш выбор. Я использовал 1×4 и 1×2.
• строительный клей
• 2-дюймовые гвозди
• 1-дюймовые скобы
• Шпаклевка по дереву
• Шпаклёвка под покраску
• Краска (цвет на ваш выбор)

Инструменты

• Удобная ведро с краской
• Удобные лайнеры для краски
• Удобная кисть для рисования
• Коронный степлер
• Рулетка
• Торцовочная пила ИЛИ
• Стусло
• Головоломка
• Настольная пила или Bladerunner X2
• Тонкая шлифовальная губка

Инструкции

1. Измерьте ширину внутренней отделки, используя обрезки внешней отделки, и получите точную ширину необходимой внутренней отделки.
2. Разорвите подложку на полосы шириной, измеренной в шаге 1, для внутренней отделки.
3. Измерьте, отрежьте и установите внутреннюю отделку по обеим сторонам окна, используя строительный степлер и 1-дюймовые скобы.
4. После установки сторон измерьте длину верха, отрежьте и установите внутреннюю отделку соответствующим образом.
5. Измерьте общую длину подоконника
6. Прикрепите планку к окну с помощью строительного клея и 2-дюймовых гвоздей на окне.
7. Отмерьте и отрежьте отделку для внешней стороны окна и прикрепите ее с помощью строительного клея и двухдюймовых гвоздей.
8. Заполните все отверстия от гвоздей шпаклевкой для дерева и загерметизируйте все швы.
9. Когда шпатлевка высохнет, отшлифуйте все
10. Покрасьте планку в выбранный вами цвет и готово!


    Как установить новые окна и прошить их

    Полное руководство по установке окон от эксперта Marvin Windows

    1
    /
    26

    Советы Construction Pro

    Раньше большинство окон устанавливалось примерно так: установить, выровнять, подровнять, прибить гвоздем, распылить пену, промыть, повторить. Но в наши дни есть еще несколько шагов, и не все они связаны с предотвращением попадания воды внутрь. На самом деле, многие этапы установки современных окон рассчитаны на то, чтобы вода выходила наружу , если она когда-нибудь попадет внутрь. Кляйн, чтобы провести нас через процесс. В дополнение к правильным процедурам, Эрик поделился кучей советов, подсказок и рекомендаций по установке.

    В этой статье мы покажем, как установить двустворчатое окно Marvin. Многие из этих шагов распространены среди производителей окон, но не все. При установке окна всегда следуйте специальной инструкции, предназначенной для той марки, с которой вы работаете.

    2
    /
    26

    Вырезка проема

    • Накройте весь оконный проем пленкой WRB (атмосферостойкий барьер).
    • Затем срежьте центр WRB и разрежьте его заподлицо вверху и внизу отверстия.

    3
    /
    26

    Срежьте углы под углом

    • Срежьте под углом примерно 6 дюймов. вверх и в сторону от всех четырех углов.
    • Примечание: Нижние угловые вырезы требуются не всем производителям окон.

    4
    /
    26

    Отогните клапаны

    • Отогните боковые клапаны и временно закрепите их на месте с помощью герметика для швов или скотча, а не скоб.
      • Совет для профессионалов: Используйте небольшой кусок ленты, чтобы он не порвал WRB при удалении.
    • Заклейте все разрывы герметизирующей лентой. Если на пути нет креплений, сложите WRB обратно под себя.

    5
    /
    26

    Наклон подоконника с сайдингом

    Даже при идеальной установке вода все равно может попасть в проем. Хорошей идеей будет наклон подоконника в неровном отверстии, чтобы помочь нежелательной воде снова найти выход. Достигните уклона, сорвав и установив скошенный кусок атмосферостойкого сайдинга.

    • Спланируйте заранее и сделайте черновые отверстия размером около 1/2 дюйма. выше, чтобы учесть ширину сайдинга.
    • Подложите прокладку под сайдинг, если проем находится слишком далеко от уровня, но не поднимайте окно выше, чем другие соседние окна. Разница в росте будет заметна и некрасива.

    6
    /
    26

    Установка обшивки подоконника

    Мы устанавливаем Dupont FlexWrap на это окно. На рынке есть и другие приемлемые продукты, но у FlexWrap отличный послужной список, и его рекомендуют сотрудники Marvin.

    • Разорвите 6-дюймовый. отклейте ленту и положите ее на подоконник вровень с внутренней рамой.
    • Протяните ленту не менее чем на шесть дюймов вверх по сторонам отверстия.
      • Совет профессионала : Эрик плотно прижимает ленту к углам с помощью скорости или стропильного угольника.

    7
    /
    26

    Разверните оклад

    • Снимите меньшую полосу подложки и прижмите ленту к стене. Этот оклад чувствителен к давлению, и его необходимо прижать роликом.
      • • Совет профессионала : В очень холодные дни растянутые углы FlexWrap могут немного загибаться. Закрепите их полоской герметизирующей ленты.

    8
    /
    26

    Установка прокладок на порог

    • • Установите нижние прокладки (предпочтительно составные) на место перед установкой окна.
        • Профессиональный совет : Эрик наносит немного герметика под прокладки. Это помогает удерживать их на месте при установке окна, но оставляет их достаточно свободными, чтобы их можно было перемещать для незначительной корректировки позже.
      • Располагайте прокладки по краям, в центре, а для больших окон — не более 14 дюймов. отдельно.

    9
    /
    26

    Сложите стороны

    • Оберните два боковых клапана WRB внутрь, вокруг и на внутреннюю раму.
    • Прикрепите его скобами или скотчем.

    10
    /
    26

    Запечатайте боковые и верхние стороны перед установкой окна

    • • Спуск на 3/8 дюйма. валик герметика примерно на полдюйма от края отверстия.
      • Оставьте 3/4-дюйм. зазор с каждой стороны всех четырех углов. Оставляя углы свободными от герметика, угловые прокладки имеют чистую, гладкую поверхность, к которой можно приклеиться.
      • Не наносите герметик под нижний фланец для гвоздей. Подойдет большинство наружных герметиков для окон, дверей и сайдинга.

    11
    /
    26

    Выравнивание внутренней части окна

    Нет смысла отвешивать окно, потому что если стена не отвесна, то и окно тоже. Но сделайте одолжение плотникам по отделке и дважды проверьте, чтобы оконные косяки были как можно более ровными с рамой. Если одна сторона окна выступает дальше другой, установка наличника может оказаться сложной задачей. Вносите только незначительные коррективы. Чрезмерное скручивание окна может привести к заклиниванию или залипанию створок вместо того, чтобы работать плавно.

    12
    /
    26

    Выровняйте и закрепите дно

    • Попросите помощника внутри центрировать окно в проеме.
    • Отрегулируйте прокладки так, чтобы нижняя часть окна была ровной и чтобы каждая из них соприкасалась с окном.
    • Установите два 2-дюймовых внешние крепежные детали с каждой стороны у нижней части окна, а затем снова проверьте нижнюю часть с помощью уровня.
      • Совет от профессионала: Эрик предпочитает шурупы гвоздям, потому что окно легче отрегулировать, если что-то пойдет не так. Шурупы GRK — его любимые.

    13
    /
    26

    Подровняйте и закрепите верхнюю часть

    • Убедитесь, что окно прямоугольное, измерив по диагонали в обоих направлениях.
    • Отрегулируйте верхнюю часть окна так или иначе, пока размеры не будут одинаковыми.
      • Совет для профессионалов:   Чтобы обеспечить точное измерение, всегда подвешивайте ленту под виниловым капельным колпачком. Капельница также помогает удерживать рулетку на месте.
    • Установите два фиксатора вверху рядом с углом, а затем снова проверьте квадратность.
    • Не устанавливайте крепежные детали до тех пор, пока окно не будет заклеено изнутри.

    14
    /
    26

    Герметизация внутри

    В следующем разделе описан процесс герметизации вокруг окна. На картинке выше показано, как это должно выглядеть, когда вы все сделали. Примечание. Опять же, это утвержденный метод установки окон Marvin. Методы других производителей будут отличаться.

    15
    /
    26

    Установите опорный стержень по бокам и сверху

    • • Перед установкой дополнительных прокладок вставьте опорный стержень с обеих сторон и сверху, но не снизу.
      • Плотно прижмите опорный стержень к задней части крепежного фланца.
        • Совет профессионала:   Эрик использует свой квадрат скорости/стропила, чтобы сделать несколько проходов, вдавливая всего пару дюймов за раз.
      • Идея этого поддерживающего стержня состоит в том, чтобы устранить тепловые мосты и проникновение воды. Это предотвращает соприкосновение боковых прокладок с крепежным фланцем, что может привести к отводу тепла и воды.

    16
    /
    26

    Выпрямление косяков

    Существует три способа проверить прямолинейность косяков перед установкой боковых прокладок:

    • Осмотрите выступы (пространство) между косяками и створками. Они должны быть ровными.
    • Расстояние между двумя боковыми косяками должно быть одинаковым сверху, по центру и снизу. Это можно проверить простым измерением. СОВЕТ ПРОФЕССИОНАЛА: Вместо измерения Эрик использует верхний упор в качестве опоры и сравнивает зазоры между упором и косяком сверху, снизу и в центре. Создайте свой собственный этажный столб, если окно, которое вы устанавливаете, не имеет верхнего упора, а вам нужно установить их несколько.
    • Откройте и закройте обе створки, чтобы убедиться, что они работают плавно.

    17
    /
    26

    Установите боковые прокладки

    • Установите прокладки по бокам окна в центре и примерно на 4 дюйма сверху и снизу вверх.
    • Некоторые окна имеют специальные отверстия для крепления косяков к раме (см. следующую страницу). Поместите прокладки в эти места.
    • Часто приходится немного вдавливать центр боковых косяков.
      • Наконечник Pro : Эрик подталкивает косяки с помощью мешка Air Shim в нужное ему положение, а затем устанавливает прокладки.
    • Не закрывать верхнюю часть окна. Если здание осядет, окно может сжаться, что, вероятно, приведет к тому, что окно перестанет работать должным образом и может даже привести к разбитию оконных стекол.

    18
    /
    26

    Установка внутренних винтов

    В дополнение к крепежным элементам фланца, это окно удерживается на месте с помощью винтов, проходящих через скобу, называемую приемным блоком. Он расположен в решетке, и доступ к нему можно получить, сняв нижнюю створку. Прокладки должны располагаться в этих местах.

    • • Наконечник Pro : Длинный держатель ставки поможет избежать царапания окна сверлильным патроном.

    19
    /
    26

    Пена по бокам и сверху

    • Нанесите полоску малорасширяющейся пены в зазор вдоль опорного стержня. Не переусердствуйте. Просто выдавите достаточно пены, чтобы создать 1 или 1-1/2 дюйма. штапик, перекрывающий весь зазор между окном и рамой.
    • Немного вытяните буртик вдоль каждой стороны прокладки. Не заполняйте все пространство, потому что даже низкорасширяющаяся пена может достаточно расшириться, чтобы деформировать косяки.
      • Совет для профессионалов:  Разложите тренировочную бусину на листе картона, чтобы вы могли отрегулировать пистолет и оценить, насколько быстро перемещается наконечник внутри зазора.

    20
    /
    26

    Установите нижний опорный стержень

    • Начиная с одной из нижних прокладок, вставьте опорный стержень вокруг днища и до другой прокладки.
    • Не вставляйте его полностью, как в случае с другим стержнем. Просто нажмите почти до места, где косяк соединяется с оконным блоком.

    21
    /
    26

    Создание задней перемычки

    • Заполните зазор от нижнего опорного стержня почти до внутреннего края рамы.
    • Вдавите герметик пальцем или небольшим куском опорного стержня, чтобы убедиться, что весь зазор заполнен. Эта задняя дамба предотвратит попадание внутрь дома любой воды, прошедшей через другие линии защиты.
    • Если окно установлено правильно, ничто не должно препятствовать выходу воды обратно на улицу.

    22
    /
    26

    Добавление изоляции

    • Заполните остальные зазоры по бокам (над нижними прокладками) и сверху изоляцией из стекловолокна или минеральной ваты.
    • Заполните весь зазор, но оставьте его свободным и пушистым. Изоляция теряет свою эффективность, чем плотнее она уложена.

    23
    /
    26

    Добавьте угловые прокладки

    • Если для окна, которое вы устанавливаете, требуются угловые прокладки, самое время их установить.

    24
    /
    26

    Обклейте фланцы лентой

    Некоторые окна имеют фланцы для гвоздей, которые являются неотъемлемой частью окна (обычно виниловые окна), но в этом окне их нет. Таким образом, чтобы герметизировать область, где фланец соединяется с окном, гидроизоляционная лента должна быть натянута на сторону окна не менее чем на 1/4 дюйма.

    • Сначала наклейте ленту по бокам, примерно на четыре дюйма ниже нижней части окна и примерно на дюйм выше верхнего фланца для гвоздей.
    • Проложите гидроизоляционную ленту в верхней части не менее чем на шесть дюймов за окном с каждой стороны.

    25
    /
    26

    Обклейте верхний клапан скотчем

    • Отогните верхний клапан WRB и заклейте два угловых разреза лентой для герметизации швов.
    • Не приклеивайте лентой всю нижнюю часть клапана. Вместо этого просто используйте несколько небольших полосок скотча, чтобы закрепить его на месте. Промежутки между лентой предназначены для создания путей эвакуации любой воды, которая попадает за WRB над оконным проемом.

    26
    /
    26

    ГОТОВО!

    Вот и все! Хорошо, мы признаем, что установка окон не так проста и легка, как раньше… но также как и повреждения водой и обратные вызовы. Мы хотим поблагодарить двух наших экспертов за то, что они остановились и провели нас через весь процесс:

    Познакомьтесь с экспертами

    Лори Гундерсон

    Лори работает специалистом Tyvek более 12 лет.
