Труба железобетонная безнапорная ТБ 120.50-3

В наличии

Труба железобетонная безнапорная ТБ 140.50-3

В наличии

Труба железобетонная безнапорная ТБ 160.50-3

В наличии

Труба железобетонная безнапорная ТБ 60.50-3

В наличии

Труба железобетонная безнапорная ТБ 80.50-3

В наличии



Оптимальный выбор
Низкие цены
и широкий ассортимент


Всегда рядом
Широкая сеть представительств

Цель нашей компании —
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

0

Корзина
Ваша корзина пуста

Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»

В каталог

Your SEO optimized title

БЕЗНАПОРНАЯ РАСТРУБНАЯ ТРУБА (ТИПА ТС) — Компания «Сапа Су» — производство железобетонных безнапорных раструбных труб

We are looking for passionate travelers all over the world, who would like to write with us!

7 701 98 395 15

Stories

Our latest impressions and news

  • Комплектация изделия:

    Наши изделия комплектуются высокопрочными уплотнительными резиновыми кольцами немецких фирм CORDES GmbH и Dichtungstechnik GmbH (DS) которые официально дают гарантийную эксплуатацию своей продукции от 80 до 100 лет. Данные уплотнительные резинки дают существенные преимущества в обеспечении герметичности трубопровода в стыковых соединениях.

  • Применение

    Железобетонные трубы используются при возведении насыпей, плотин, автотрасс, железнодорожных полотен.Применяются в гражданском и промышленном строительстве, при прокладке систем водоподачи и водоотведения (канализация, сточные воды, ливневые стоки, санитарные стоки, мелиорация), при возведении гидротехнических сооружений и для перекачки жидкостей под давлением и самотечным способом.

  • Для информации:

    Согласно ГОСТ, на территориях с сейсмичностью 7 и 8 балов могут применяться только трубы, стыкуемые с использованием резиновых уплотнительных колец. Трубы «Сапа Су» укомплектовываются уплотнительной резинкой, а также благодаря увеличению толщины стенки трубы до 50мм, выдерживают сейсмичность до 9 баллов.

№ п/п

Наименование железобетонных безнапорных труб

Код товара в случае расчёта трубы в погонных метрах ССЦ РК 8. 04-08-2021

D внутренний (mm)

D 1 внешний(mm)

Толщина стенки S (mm)

L полезная длина (mm)

Масса изделия (t)

Несущая способность (высота засыпки грунтов)

1

ТС 30.25-3 (4,5)

241-702-0201

300

410

55

2500

0,47

до 6-8-10 метров

2

ТС 40.25-3 (4,5)

241-702-0202

400

520

60

2500

0,66

до 6-8-10 метров

3

ТС 50.25-3 (4,5)

241-702-0204

500

630

65

2500

0,84

до 6-8-10 метров

4

ТС 60. 25-3 (4,5)

241-702-0205

600

740

70

2500

1,12

до 6-8-10 метров

5

ТС 80.25-3 (4,5)

241-702-0206

800

970

85

2500

1,8

до 6-8-10 метров

6

ТС 100.25-3 (4,5)

241-702-0207

1000

1210

105

2500

2,8

до 6-8-10 метров

7

ТС 120.25-3 (4,5)

241-702-0208

1200

1430

115

2500

3,5

до 6-8-10 метров

8

ТС 140.25-3 (4,5)

241-702-0210

1400

1660

130

2500

4,5

до 6-8-10 метров

9

ТС 160. 25-3 (4,5)

241-702-0211

1600

1880

140

2500

5,2

до 6-8-10 метров

10

ТС 180.25-3 (4,5)

241-702-0212

1800

2120

160

2500

6,44

до 6-8-10 метров

11

ТС 200.25-3 (4,5)

241-702-0213

2000

2340

170

2500

7,8

до 6-8-10 метров

12

ТС 220.25-3 (4,5)

241-702-0214

2200

*

*

2500

*

до 6-8-10 метров

13

ТС 240.25-3 (4,5)

241-702-0215

2400

*

*

2500

*

до 6-8-10 метров




Изделие

плита под безнапорную трубу является собственной задумкой ТОО «Сапа Су», которое применяется в водонасыщенных грунтах как фундаментная подложка и укладывается под тело безнапорной трубы. Изготавливается из тяжелого бетона В30(М400), водонепроницаемость W6, морозостойкостью F300, сейсмостойкостью 9 балл.


Преимущества использованиия железобетонных безнапорных раструбных труб:

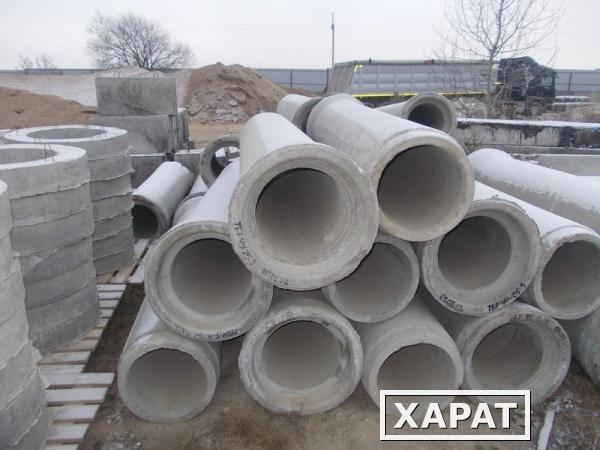

Безнапорные железобетонные раструбные трубы, имеющие круглые отверстия, производятся из тяжелого бетона, и предназначены для прокладки подземных трубопроводов, которые транспортируют самотеком сточные атмосферные воды и бытовые жидкости, а также производственные жидкости и подземные воды, неагрессивные к железобетону.

ТС – это раструбные цилиндрические трубы, имеют стыковую ступенчатую поверхность втулочного конца трубы, а также стыковым соединением, которое уплотняется с помощью резиновых колец.

Железобетонные безнапорные трубы марки ТС изготавливаются в соответствии с действующим ГОСТ 6482-2011, серия 3.820-7

Подразделяют такие трубы жби по несущей способности на пять категорий:

1-ая – если рассчитанная высота засыпки грунта 2 метра;

2-ая – если рассчитанная высота засыпки грунта 4 метра;

3-я – если рассчитанная высота засыпки грунта 6 метров;

4-ая – если рассчитанная высота засыпки грунта 8 метров;

5-ая – если рассчитанная высота засыпки грунта 10 метров;

Протокол испытаний


Расчет вместимости трубы в железнодорожный вагон

d 300

d 400 d 500

d 600

d 800

d 1000

d 1250

d 1400

d 1600

d 1800

d 2000

0. 48т

0.58т

0.95т

1.2т

1.95т

2.9т

4.15т

5.33т

6.13т

7.95т

8.6т

60 шт

50 шт

45 шт

39 шт

20 шт

16 шт

7 шт

6 шт

6 шт

6 шт

5 шт



Расчет вместимости трубы в автомобильный транспорт (еврофура, грузоподъёмность 20 т.)

d 300

d 400

d 500

d 600

d 800

d 1000

d 1250

d 1400

d 1600

d 1800

d 2000

0. 48т

0.58т

0.95т

1.2т

1.95т

2.9т

4.15т

5.33т

6.13т

7.95т

8.6т

15 шт

15 шт

10 шт

10 шт

8 шт

4 шт

4 шт

3 шт

2 шт

2 шт

2 шт

Наша продукция

Copyright © ТОО «Сапа Су» 2015-2021

Developed by advm.kz

Факты о бетонных трубах | Общие

Стальная железобетонная труба — это материал, не похожий на большинство других бетонных изделий. Он имеет уникальную историю, производится с использованием специализированных процессов, в результате чего получается материал, обеспечивающий прочность, долговечность и устойчивость. Темы ниже дадут вам много подробной информации о стальных железобетонных трубах.

  • История
  • Стандарты Австралии и Новой Зеландии
  • Использование
  • Гидравлика
  • Производство
  • Тестирование
  • Свойства
  • Прочность
  • Соединения
  • Установка
  • Прочность

История

Строительство труб и подземных трубопроводов насчитывает тысячи лет и является одной из самых ранних форм гражданского строительства. Римляне разработали цемент и бетон, подобные тем, которые используются сегодня. Они смешали гашеную известь с пуццолановым вулканическим пеплом с горы Везувий, чтобы получить гидравлический цемент, который затвердевает под водой и не портится под воздействием влаги. Некоторые трубопроводы и акведуки, построенные из этого бетона, используются до сих пор.

Самая старая из зарегистрированных современных бетонных труб — это канализационный коллектор, построенный в 1842 году в могавке, штат Нью-Йорк, США. Он оставался в эксплуатации более 100 лет. Французы были первыми, кто ввел стальную арматуру в бетонную трубу в 1896 году (известный как патент Монье). Эта концепция была представлена ​​в Америке в 1905 году и в Австралии в 1910 году. С тех пор в Австралии и Новой Зеландии было проложено более 300 000 километров железобетонных труб для дренажных, дорожных водопропускных труб, канализационных и напорных труб. Многие из этих труб все еще находятся в эксплуатации и свидетельствуют о длительном сроке службы центрифугированных железобетонных труб. Действительно, владельцы активов теперь могут с уверенностью планировать 100-летний срок службы железобетонных труб.

Наверх



Стандарты Австралии и Новой Зеландии

Железобетонные трубы признаны надежным и экономичным решением для дренажных трубопроводов. Это было дополнительно подчеркнуто последними стандартами Австралии и Новой Зеландии для бетонных труб, которые признают срок службы этого эталонного продукта более 100 лет.

Standards Australia и Standards New Zealand признаны высшим органом по стандартизации в своих странах. Эти стандарты разрабатываются комитетами специалистов, обладающих знаниями и обширным опытом в области производства, исследований, разработок и предоставления услуг.

Бетонные трубы Стандарты подробно описывают технические характеристики продукта, чтобы гарантировать, что он будет обеспечивать предусмотренный срок службы в различных условиях. Нормы, при которых достигается качество железобетонных труб, довольно заметно отличаются от тех, которые установлены для других железобетонных изделий, так как они изготавливаются с использованием уникальных технологий производства и размещаются в подземных условиях, не типичных для условий воздействия, ожидаемых для надземных элементов.

Производство железобетонных труб руководствуется двумя стандартами на этом основании для производства, долговечности, проектирования и монтажа:

AS/NZS 4058 « Сборные железобетонные трубы – напорные и безнапорные » содержит минимальные требования к материалам и производству сборных железобетонных труб. Он классифицирует трубы на основе размера, прочности и области применения, а также устанавливает минимальные требования к отбору проб и испытаниям. Стандарт является эталоном для производителей бетонных труб. Этот документ также важен для проектировщиков и спецификаторов, чтобы гарантировать правильную спецификацию для каждого приложения.

AS/NZS 3725 « Проект установки подземных бетонных труб » устанавливает методы и данные, необходимые для расчета рабочих нагрузок на подземные бетонные трубы, связанные с правильным выбором железобетонных труб и указанием деталей установка. Стандарт подробно описывает конструкцию и критерии установки для широкого спектра применений.

Наверх



Применение

Бетонные трубы имеют долгую историю превосходных эксплуатационных характеристик в качестве долговечного продукта для ливневой и канализационной системы во всем мире. В Австралии бетонные трубы производятся более 100 лет, и до сих пор в эксплуатации находятся трубы, изготовленные более 9 лет назад. 0 лет назад.

Сегодня новые технологии делают бетонные трубы более надежными, чем когда-либо прежде. Десятилетия исследований и разработок многих аспектов бетонных труб позволили производителям бетонных труб внедрить бетонные смеси и конструкции труб, чтобы предоставить продукты, которые могут выдерживать полный спектр подземных сред и профилей сточных вод.

Это, в сочетании с применением надежного подхода к управлению активами в общественной инфраструктуре, подкрепляет выбор бетонных труб для устойчивых систем ливневой канализации. Дренажный трубопровод, построенный сегодня из стальных железобетонных труб, не требующих особого ухода, прослужит более 100 лет, если система будет спланирована и спроектирована с полным учетом существующих и будущих характеристик стоков и нагрузки. Когда проекты разрабатываются с учетом стоимости жизненного цикла, бетонная труба является продуктом, который легко подпадает под общепринятое общее понятие устойчивости, удовлетворяя потребности нынешнего поколения без ущерба для потребностей будущих поколений.

Практика монтажа в соответствии со стандартами и принятыми сводами правил позволяет значительно снизить затраты на монтаж строительных объектов. Нет никаких сомнений в том, что для трубопроводных систем, срок службы которых составляет 100 лет и более, бетонная труба, изготовленная, спроектированная и установленная в соответствии со стандартами AS/NZS 4058 и AS/NZS 3725, будет функционировать еще много лет. Благодаря долговечности и эксплуатационным характеристикам бетонные трубы являются надежным выбором для систем ливневой канализации и напорных канализационных систем.

Наверх



Гидравлика

Гидравлическая мощность (количество воды, которое может передать труба) всех типов труб зависит от гладкости внутренней стенки трубы. Чем ровнее стена, тем больше гидравлическая мощность трубы. Гладкость трубы может быть представлена ​​одним из следующих значений:

  • Коэффициент шероховатости Коулбрука «ks» мм
  • Hazen и Williams «c»
  • Коэффициент шероховатости Мэннинга «n»

В целом, чем ниже значение, тем больше объем воды, который будет проходить через трубу.

Гидравлический анализ для дренажных систем включает оценку расчетного расхода на основе климатологических характеристик и характеристик водосбора. Гидравлический проект дренажной системы всегда включает экономическую оценку. Широкий спектр паводковых потоков с соответствующей вероятностью возникнет на площадке в течение ее расчетного срока службы. Выгоды от строительства системы большой мощности, способной выдержать все эти штормовые явления без пагубных последствий затопления, обычно перевешиваются первоначальными затратами на строительство. Экономический анализ компромиссов проводится с разной степенью усилий и тщательности. Анализ риска уравновешивает стоимость дренажной системы с ущербом, связанным с неадекватной работой. С бетонной трубой риска нет. Благодаря длительному сроку службы и гидравлической эффективности бетонная труба отвечает требованиям гидравлической конструкции системы.

Выбор соответствующих коэффициентов шероховатости для ливневой канализации не является точным из-за необходимости оценки воздействия любого мусора, переносимого ливневыми потоками. К сожалению, но это понятно, существует нехватка соответствующих тестовых данных для находящихся в эксплуатации ливневых стоков. Проектировать ливневую канализацию без учета мусора (т. е. для чистой воды с «ks» = 0,06 мм для бетонной трубы) представляет маловероятную ситуацию. В равной степени влияние мусора на эквивалентную шероховатость трубы вряд ли будет столь же серьезным, как влияние биологического шлама в сильно заиленном коллекторе. По этим причинам производители бетонных труб рекомендуют принять значение «ks» 0,6 мм для большинства конструкций ливневых стоков, но это значение «ks» следует изменить на основании инженерной оценки при наличии дополнительных данных. Значение «ks», равное 0,6 мм, является консервативным по сравнению с диапазоном «ks» (от 0,15 мм до 0,30 мм), рекомендованным для австралийских осадков и стока, но опять же следует отметить, что обычно штраф за принятие «ks» = 0,6. мм по сравнению с 0,06 мм составляет не более одной ступени диаметра трубы.

Исследование показало, что конструкции с использованием бетонных труб в большинстве случаев могут быть уменьшены по крайней мере на один размер по сравнению со стальными, алюминиевыми и футерованными гофрированными трубами из ПЭВП. Для инженеров-проектировщиков и владельцев при выборе подходящей дренажной трубы для водопропускной трубы или канализации крайне важно, чтобы применяемые значения коэффициента шероховатости были расчетными, а не лабораторными значениями

Наверх



Производство

Машины и оборудование, используемые для производства стальных железобетонных труб в Австралии и Новой Зеландии, характеризуются способностью обрабатывать и уплотнять бетон с низким содержанием воды, но с высоким содержанием цемента и, следовательно, с низкой удобоукладываемостью. Методы, используемые в двух странах, включают:

  • центробежное катковое уплотнение и тяжелые вибрационные методы
  • центробежное формование, при котором водоцементное отношение бетона уменьшается за счет центробежного действия
  • Метод вертикальной сухой заливки с использованием двунаправленных катков для уплотнения бетона

Водоцементное отношение бетона в трубах, изготовленных с использованием этих процессов, всегда меньше 0,4 и чаще находится в диапазоне от 0,3 до 0,35. Эта комбинация такого низкого водоцементного отношения и высокого уровня уплотнения обычно обеспечивает прочность бетона на сжатие до 60 МПа и выше. Полученный таким образом бетон практически непроницаем для воды и имеет самый высокий уровень прочности, который может быть достигнут любым промышленным процессом литья бетона. Высокопрочный бетон с низкой проницаемостью признан органами по стандартизации долговечным материалом.

В начало



Испытания

AS/NZS4058 описывает ряд эксплуатационных испытаний, которые должны быть выполнены производителями для демонстрации соответствия готовой бетонной трубы.

Испытания, включенные в Стандарт, включают:

  • испытание с пробной нагрузкой
  • испытание предельной нагрузкой
  • водонепроницаемость (ранее известная как гидростатическое испытание)
  • Испытания на заданное и предельное давление
  • водопоглощение
  • узел гибкого соединения
  • измерение защитного слоя бетона до арматуры
  • измерение размеров, кроме бетонного покрытия

Кроме того, производители бетонных труб применяют строгие процедуры контроля качества, которые обеспечивают учет всего производственного процесса. В частности, это включает смешивание и дозирование бетона с соответствующими заполнителями, добавками и вяжущими с использованием:

  • системы взвешивания и дозирования с компьютерным управлением
  • смесительные системы с компьютерным управлением
  • автоматизированные системы регистрации

 Системы качества также необходимы для обеспечения тщательного контроля и испытаний сварки стальной арматуры в каркасах для обеспечения соответствия требованиям.

Наверх



Свойства

Бетонная труба известна как жесткая труба, которая обеспечивает как конструкцию, так и трубопровод, когда она поступает на стройплощадку. Системы гибких труб, такие как дренажные системы из полиэтилена высокой плотности (HDPE) и поливинилхлорида (PVC), обеспечивают только кабелепровод. Обратная засыпка должна быть правильно спроектирована и применена для обеспечения структуры. Импортная заливка обязательна; требуется для гибких трубопроводных систем.

Бетонная труба признана за качество изготовления, постоянную прочность, доступность конструкций и размеров для большинства установок, простоту установки и обеспечение надежной и долговечной системы, особенно под нагрузкой.

Железобетонные трубы, производимые сегодня, являются результатом:

  • автоматизированного проектирования и анализа на основе стандартов Австралии и Новой Зеландии
  • передовые рецептуры бетонных смесей
  • автоматизированное дозирование с компьютерным управлением
  • прецизионная проволочная арматура
  • Производственные технологии, ориентированные на качество
  • улучшенные водонепроницаемые соединения
  • новые стандарты установки

Наверх



Прочность

Бетонная труба представляет собой жесткую трубную систему, которая в основном зависит от прочности трубы и лишь в незначительной степени зависит от прочности грунтовой оболочки. Собственная прочность бетонной трубы может компенсировать проблемы на месте, не предназначенные для них, такие как недостатки конструкции, большая высота заполнения и глубина траншей.

Бетонная труба менее подвержена повреждениям во время строительства и сохраняет свою форму, не прогибаясь. Гибкая труба должна прогибаться для достижения максимальной установленной производительности. Гибкая труба как минимум на 95% зависит от грунтовой опоры и опыта монтажа подрядчика. Это единственный наиболее важный фактор для использования гибкой трубы. Разработчики гибких трубных изделий должны учитывать теорию проектирования, сбалансированную с практичностью установки изделий в каждом приложении. Для сравнения, бетонная труба имеет неограниченный диапазон прочности труб, из которых можно выбирать, и прочность демонстрируется до установки.

Прочность бетонных труб стандартизирована AS/NZS 4058 «Сборные железобетонные трубы». Ожидается, что бетонная труба будет проверена производителем на прочность при пробных нагрузках или испытательных нагрузках, как указано стандартом для определенного диаметра и класса.

Стальная арматура в бетонной трубе значительно увеличивает присущую ей прочность. Стальная арматура формуется в каркасы с использованием прецизионных мер для изготовления стальной сетки с помощью автоматических сварочных аппаратов каркаса. Клеточные станки изготавливают формованные детали, имеют стабильные размеры и жесткие технические допуски.

Наверх



Соединения

Бетонные трубы имеют множество соединений. На них не влияет тип засыпки, используемой для установки. Работоспособность соединения должна быть продемонстрирована на заводе до установки трубы, а целостность соединения может быть проверена в полевых условиях различными способами. В случае бетонной трубы отклонение не повлияет на возможности испытаний соединений в полевых условиях. Жесткость поперечного сечения бетонной трубы делает сборку соединения простой операцией. Жесткая целостность шва сведет к минимуму вероятность интрузии анкеровки и оседания переполнения, что часто называют инфильтрацией. Эти суставы включают в себя:

Роликовые резиновые кольца начинаются круглыми и обычно натягиваются на втулку и располагаются (не закручиваются) в канавке втулки. Затем они сплющиваются по мере того, как сворачивают головку трубы, чтобы герметизировать соединение. Они собираются всухую без использования смазочного материала. Поверхности труб должны быть сухими, чтобы кольцо могло катиться. Если поверхность частично влажная, ее необходимо высушить.

Опорные кольца могут быть круглыми или V-образными и удерживаются в кольцевой канавке, когда труба скользит в нужное положение. Смазка наносится на переднюю поверхность кольца и прилегающую входную поверхность гнезда. Смазка поставляется производителем трубы и представляет собой специальный раствор (часто мягкая мыльная смесь). Продукты на нефтяной основе, такие как консистентная смазка, никогда не должны использоваться в качестве замены, так как они могут повредить резиновую смесь.

Внешние бандажи («EB» или «песчаные бандажи») используются на трубах с заподлицо, чтобы предотвратить попадание грунта в трубопровод и размывание обратной засыпки. Таким образом, такие полосы используются в условиях песчаной обратной засыпки, простираясь над стыком трубы, соединенной заподлицо.

Наверх



Установка

Надлежащая практика установки необходима для обеспечения того, чтобы бетонный трубопровод имел все возможности для работы в соответствии со своими возможностями. Для целей анализа и проектирования, как правило, рассматриваются следующие варианты конструкции, обеспечивающие опору для бетонной трубы:

  • состояние траншеи
  • Набережная Состояние (положительная проекция)
  • Набережная Состояние (отрицательная проекция)

Условия насыпи с отрицательным выступом и условия искусственно созданной траншеи часто аппроксимируются соответственно условиями траншеи или положительной насыпи.



Состояние траншей

Траншеи определяются как узкие выемки в земле или скале. Когда труба уложена в траншею и траншея засыпана, материал обратной засыпки со временем будет оседать. Эта осадка обратной засыпки создает нагрузку на трубу. Эта нагрузка уменьшается за счет сил трения, действующих вверх, которые возникают между насыпью и стенками траншеи. Засыпная (или статическая) нагрузка, действующая на верхнюю часть трубы, принимается как вес материала засыпки в прямоугольной призме на всю ширину траншеи за вычетом сил трения, возникающих на стенках траншеи. Прилегающий природный материал считается самонесущим и поэтому не передает нагрузку на трубу.

Чтобы свести к минимуму нагрузку на трубу, траншеи должны быть максимально узкими. Принятая ширина траншеи и, следовательно, нагрузка будут зависеть от:

  • ширины ковша экскаватора
  • глубина траншеи
  • диаметр трубы
  • требуется доступ по бокам трубы для установки и уплотнения опорных материалов для трубы
  • потребность в траншейной опоре

Состояние насыпи

Состояние насыпи для трубы создается, когда труба прокладывается на естественном грунте или рядом с ним (или в виде насыпной траншеи), а насыпной материал размещается поверх в виде насыпи. Независимо от природы наполнителя и способа его укладки можно ожидать некоторого оседания наполнителя. В ситуациях положительного выступа труба выступает над естественным уровнем земли, и осадка насыпи над верхней частью трубы будет происходить неравномерно по сравнению с осадкой на каждой стороне. Нагрузка отсыпки, действующая на верх трубы, принимается как масса материала засыпки в трапециевидной призме по ширине (диаметру) трубы плюс силы трения, развиваемые между грунтовой призмой и примыкающей насыпью (сравните это с траншейным состоянием). Таким образом, нагрузка на трубу в условиях насыпи обычно зависит от:

  • диаметр трубы
  • высота насыпи

Условия крепления

Стабильный и однородный фундамент необходим для удовлетворительной работы любого подземного трубопровода. Фундамент должен удерживать трубу в правильном положении и выдерживать вес земли, дорожного движения и строительной нагрузки на трубопровод. Зона залегания – это пространство между трубой и фундаментом. Обычно он имеет толщину 100 мм и помогает обеспечить равномерную опору вдоль трубы. Его функция заключается в обеспечении поддержки нижней части трубы и снижении интенсивности реактивных сил. Для бетонных труб с наружным диаметром более 1500 мм эту толщину следует увеличить до 150 мм. Зона вута расположена непосредственно над зоной пласта и простирается на высоту от 10% до 30% наружного диаметра трубы над зоной пласта. Он обеспечивает поддержку нижней части трубы, тем самым уменьшая воздействие изгибающего момента на стенку трубы за счет более эффективного распределения приложенных нагрузок в фундаменте. Боковая зона обеспечивает поддержку сторон трубы и простирается от верхней части зоны вута до уровня не менее 50% внешнего диаметра трубы над верхней частью зоны пласта. Зона наложения, простирающаяся до уровня 150 мм над верхней частью трубы, обеспечивает защиту от физического повреждения негабаритным материалом в обратной засыпке или насыпи.

To Top

Долговечность

Существует ряд свойств бетона, влияющих на долговечность продукта. Эти свойства включают прочность на сжатие, плотность, водопоглощение, водоцементное отношение, щелочность (количество цемента в бетоне), тип цемента и заполнители.

Прочность на сжатие бетонных труб, изготовленных в соответствии со стандартами Австралии и Новой Зеландии, обычно находится в диапазоне до 60 МПа и выше. Прочность трубы зависит от материалов, используемых в бетонной смеси, таких как заполнители, вяжущие материалы и добавки. Это также зависит от состава смеси, технологии производства и процесса отверждения.

Водопоглощение в основном используется для проверки плотности и водонепроницаемости бетона, используемого в железобетонных трубах. На водопоглощение могут сильно влиять как заполнители, так и используемый производственный процесс. AS/NZS4058-2007 определяет максимально допустимое поглощение 6% для всех бетонных труб и описывает соответствующие методы испытаний, которые должны использоваться производителями.

Низкое водоцементное (В/Ц) отношение считается торговой маркой прочных бетонных труб, особенно потому, что с этим критерием связана высокая прочность на сжатие. Типичная железобетонная труба в Австралии и Новой Зеландии имеет отношение В/Ц в диапазоне от 0,35 до 0,40. В некоторых случаях отношение В/Ц может быть даже ниже 0,35.

Щелочность зависит от содержания цемента в смеси и включает как цемент, так и летучую золу. Ключом к высокой щелочности и надлежащему содержанию цемента является разработка смеси с учетом свойств всех используемых материалов, а также процессов производства и отверждения. Щелочной бетон обычно характеризуется значениями pH от 12 до 13.

Бетонная труба заполнители , как крупные, так и мелкие, соответствуют требованиям AS2758. Заполнители являются ключевым элементом в производстве качественного бетона и, в свою очередь, качественных труб. Что касается прочности, долговечности и производительности, следует учитывать все аспекты заполнителей. К ним относятся градация, абсорбция, удельный вес, жесткость и, в некоторых случаях, щелочность.

AS/NZS4058 утверждает, что стальная железобетонная труба прослужит 100 лет при соответствующей конструкции. Это означает определение трубы для правильного использования в определенной среде, произведенной с хорошим контролем качества, размещенной с соблюдением профессиональных требований, а также должным образом и тщательно отвержденной.

Наверх

Бетонные трубы

Humes — ведущий австралийский производитель стальных железобетонных труб (SRCP) с подтвержденным опытом качественного производства, эксплуатационных характеристик и послепродажного обслуживания.

Трубы для ливневых стоков – стандартные

Humes предлагает широкий ассортимент диаметров, длин, классов, вариантов смешивания и облицовки для удовлетворения потребностей наших клиентов в проектах.

  • Стандартные бетонные трубы Humes доступны диаметром от 300 мм до 3600 мм.
  • Трубы

  • доступны в стандартном (класс 2-4) и сверхпрочном (класс 6-10) классах нагрузки.
  • Бетонные трубы

  • обычно изготавливаются длиной 2,44 м, хотя по запросу могут быть изготовлены и другие длины.
  • Трубы

  • доступны либо с гладким соединением, либо с резиновым кольцом.

Стальные железобетонные трубы Humes производятся и проходят заводские испытания на качество в соответствии со стандартом AS/NZS 4058:2007 Сборные железобетонные трубы (напорные и безнапорные). Трубы также могут быть изготовлены на заказ и испытаны в соответствии с конкретными требованиями заказчика.

Компания Humes предлагает широкий ассортимент трубной арматуры для конкретных работ, от изгибов и соединений до переходников и стальных переходников. Вся трубная арматура Humes изготавливается из стандартной железобетонной трубы и поэтому обладает теми же свойствами, что и трубопровод.

Ливневые трубы – покрытие для соленой воды

Humes может обеспечить внутренний поверхностный слой бетона в дополнение к номинальному 10-миллиметровому покрытию арматуры в центрифугированной бетонной трубе. Этот расходуемый слой предназначен для обеспечения структурной прочности трубы в конце ее расчетного срока службы.

Отводные трубы

Отводные трубы позволяют изгибать трубопровод без потери гидравлического напора, которая может возникнуть в результате быстрого изменения направления потока на крутом изгибе. Раструбы доступны диаметром от 600 мм до 2100 мм.

Ливневые трубы – прокладка

Компания Humes предлагает широкий ассортимент труб диаметром от 300 мм до 3600 мм, армированных сталью, для широкого спектра применений и способов установки. Все стандартные напорные трубы Humes относятся к классу 4.

  • Напорные трубы для соединения встык — экономичное решение для типичных применений небольшой длины, где требуется лишь ограниченная гибкость, а непроницаемое для грунта или воды соединение не требуется.
  • Домкратные трубы серии

  • S — специально разработанные домкратные трубы с высокой способностью передачи осевой нагрузки и гибким соединением, водонепроницаемым соединением. Серия S — это идеальные напорные трубы для ливневых стоков, водопропускных труб и рукавных труб.
