Комбинированные сэндвич-панели от ПК «Эталон»
Главная
Каталог
Каталог
Техническая информация

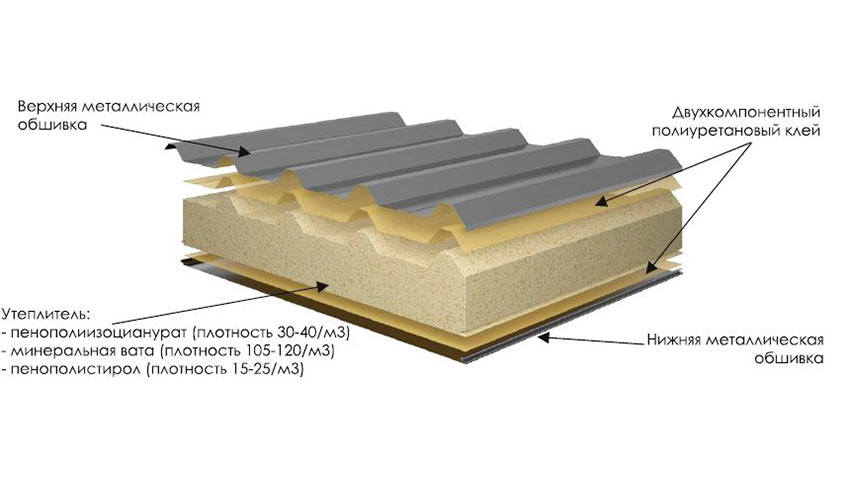

Комбинированные сэндвич-панели — это трехслойные строительные конструкции, сердечник которых состоит из минеральной ваты и пенополистирола, а облицовка выполнена из двух стальных оцинкованных листов с полимерным покрытием. Слои панели связаны между собой слоем двухкомпонентного клея на полиуретановой основе.
Комбинируя различные теплоизоляционные материалы в стеновых и кровельных сэндвич-панелях, можно усилить достоинства каждого из них и минимизировать недостатки, присущие тому или другому наполнителю. Так, сочетание пенополистирола и базальтовой (каменной) ваты внутри одной панели позволяет существенно сэкономить в стоимости. Кроме того, наличие минеральной ваты по замкам даёт панелям высокий класс пожарной безопасности.
Преимущества
При производстве комбинированных сэндвич-панелей наша компания использует два вида утеплителя: минеральную вату и пенополистирол, но иногда, по техническому заданию заказчика, мы можем использовать минвату в сочетании с пенополиизоциануратом (PIR/ПИР). Такое комбинирование утеплителей позволяет значительно улучшить эксплуатационные характеристики сэндвич-панелей.
Как известно, основным недостатком минеральной ваты является низкая влагостойкость, к тому же её удельный вес превышает аналогичный показатель других теплоизоляционных материалов. У пенополистирола также имеется одно негативное свойство – низкая огнестойкость, из-за которой снижается область его применения.
Однако при комбинировании этих материалов в одной конструкции образуется наполнитель с улучшенными техническими характеристиками, который к тому же не имеет указанных недостатков.
Сэндвич-панели с комбинированным наполнителем получили некоторые преимущества перед панелями, в которых используется только один вид утеплителя:
Повышенная огнестойкость
Низкий вес конструкции
Высокая влагостойкость
Отличная тепло- и звукоизоляция
Характеристики
Длина, мм
2000–13000
Ширина кровля/стена, мм
1000/1200
Толщина утеплителя, мм
50, 60, 80, 100, 120, 150, 180, 200
Утеплитель
Комбинированный
Цвет
любой по каталогу RAL
Тип панели
стеновая, кровельная
Вид металла
Оцинкованная сталь с полимерным покрытием
Тип замка стена/кровля
Z-lock, Roof-lock
Огнестойкость, мин
EI 30
Толщина металла, мм
0,5-0,7
Применение
Комбинированные сэндвич-панели используются при строительстве быстровозводимых зданий и сооружений различного назначения:
- общественных и бытовых зданий, офисов и административных помещений;
- промышленных зданий, ангаров и складских помещений;
- холодильных, морозильных, сушильных и коптильных камер;
- производственных и складских зданий и сооружений для предприятий пищевой промышленности и сельского хозяйства;
- объектов с повышенными санитарно-гигиеническими требованиями;
- торговых и выставочных павильонов;
- спортивных сооружений;
- коттеджей, жилых домов и дачных домиков;
- станций техобслуживания и автомоек.
Сэндвич-панели с комбинированным утеплителем применяют в качестве ограждающих конструкций в регионах с различными климатическими условиями и разным уровнем пожаробезопасности. Такие панели могут использоваться не только в качестве наружных (внешних) стен и кровли, но и для выполнения внутренних стен и перегородок, а также полов и потолков в помещениях.
Цена на комбинированные сэндвич-панели
Стоимость комбинированных сэндвич-панелей зависит от ряда факторов:
- Толщина панелей. При увеличении толщины панелей — увеличивается количество утеплителя, что влечет за собой увеличение цены кв.м. стеновых и кровельных сэндвич-панелей.
- Тип покрытия. Полимерное покрытие (облицовка) оцинкованной стали также влияет на стоимость комбинированных сэндвич-панелей за м2, что обусловлено различиями в его цене. Так, самым экономичным покрытием считается полиэстер, а Pural и PVDF обладают более высокой стоимостью. В некоторых случаях, по требованию заказчика или при технологической необходимости, осуществляется производство комбинированных стеновых и кровельных панелей из оцинкованной стали без нанесения лакокрасочных материалов. Данный вариант является самым недорогим.
- Цвет. Стандартные цвета из каталога RAL являются более экономичными в сравнении с редкими и менее распространенными цветами.
- Объем заказа. В ПК Эталон предусмотрены скидки на сэндвич-панели с комбинированным утеплителем в зависимости от объема заказа.
- Толщина металла.
Данный вариант является самым недорогим.Купить комбинированные сэндвич-панели в СПб
ПК «Эталон» предлагает купить комбинированные сэндвич-панели для стен и кровли в Санкт-Петербурге по ценам завода-производителя. Оформить заявку, получить консультацию и уточнить актуальные цены на нашу продукцию Вы можете в офисе компании или по тел. +7 (812) 438-13-24.
Мы будем рады взаимовыгодному сотрудничеству и поможем Вам сэкономить Ваши деньги, время и силы, предложив конструктивное решение по использованию сэндвич-панелей, произведенных нашей компанией, в Вашем строительстве.
Оставьте заявку
и получите коммерческое предложение
Ваше имя
Телефон
Сообщение
Ознакомлен и согласен с условиями Политики конфиденциальности
Проектирование
Разработка проектной документации на строительство быстровозводимых зданий.
Изготовление
Производство стеновых и кровельных сэндвич-панелей с различными утеплителями.
Монтаж
Профессиональный монтаж металлоконструкций и сэндвич-панелей.
Трехслойные металлические сэндвич-панели: особенности и производство
23 авг 2022
Благодаря стеновым сэндвич панелям скорость возведения зданий увеличилась в разы. Давайте разберем, что представляет собой данный материал и как он производится.
Сегодня в России изготовлением сэндвич панелей занимается огромное число предприятий. Компаний, реализующих готовую продукцию, еще больше. Благодаря стеновым сэндвич панелям скорость возведения зданий увеличилась в разы. Давайте разберем, что представляет собой данный материал и как он производится.
Особенности
Существуют несколько разновидностей сэндвич-панелей, применяемых в зависимости от целей и задач (кассетные, поэлементной сборки, для откосов).
Одними из самых распространенных являются трехслойные конструкции. Они составляют основу любого строительства.
По своей структуре трехслойные стеновые сэндвич панели представляют собой оцинкованные стальные листы с полимерным покрытием, склеенные в один слой при помощи специального двухкомпонентного клея. В качестве сердцевины используются различные виды утеплителя. В большинстве случаев это минеральная вата или пенополистирол.
К числу главных достоинств сэндвич-панелей специалисты относят высокий уровень звуко- и теплоизоляции, быстроту монтажа и относительно низкие цены. При этом данный стройматериал экологически безопасен и имеет длительный срок эксплуатации. Сэндвич-панели активно используются при возведении торговых комплексов, таможенных терминалов, логистических складов, производственных цехов, жилых и модульных зданий.
Производство
Изготовление сэндвич панелей в большинстве случаев осуществляется на полуавтоматических линиях.
Главным преимуществом данного оборудования является высокая производительность — около 1500 м2 материала за 1 смену. Полуавтоматические линии позволяют получать сэндвич-панели длиной 100–120 см, шириной 120 см и толщиной 5–20 см.
На первом этапе производственного цикла изготавливаются профилированные листы из оцинкованной стали с полимерным покрытием. Затем на верхний и нижний слои сэндвич-панели наносится клеевой состав, между ними укладывается утеплитель. Далее полуфабрикат отправляется под пресс. Специалисты строительной сферы называют такие панели «пирожками». На завершающем этапе с торцов изделия срезаются излишки материала, получившиеся полотна помещаются в теплое помещение примерно на 12 часов, чтобы слои плотнее склеились друг с другом.
Контроль качества осуществляется на всех этапах сборки панелей. Готовые изделия представляют собой сплошное полотно и соответствуют ТУ 5762-001-9907-00-52-2007. При правильном хранении и транспортировке гарантийный срок эксплуатации сэндвич-панелей достигает 30 лет.
Полезное на сайте:
- металлических сэндвич панелей
- Правила упаковки сэндвич-панелей
- Цены на стеновые панели типа сэндвич
Читайте также
Стеновые сэндвич панели 5 см
19 авг 2022
Стеновые сэндвич панели 150 мм
19 авг 2022
Стеновые сэндвич-панели 100 мм
19 авг 2022
Стеновые сэндвич-панели 120 мм
19 авг 2022
Стеновые сэндвич-панели 60 мм
19 авг 2022
Стеновые сэндвич панели шириной 1000 мм
22 авг 2022
Стеновые сэндвич панели 50 мм
22 авг 2022
Предыдущая запись
Огнестойкость сэндвич-панелей
Следующая запись
Виды материалов для сэндвич-панелей
Назад к списку
Трехслойные стальные и изолированные панельные двери, Нэшвилл, Теннесси,
Трехслойная стальная конструкция с изоляцией из полистирола или Intellicore®, расположенной между двумя слоями сверхпрочной стали, обеспечивает превосходную энергоэффективность, прочность, долговечность и тихую работу.
Декоративная окантовка панелей и натуральная рельефная текстура под дерево улучшают внешний вид вблизи и с тротуара.
Classic™ Collection Premium Series
- Трехслойная изолированная многослойная стальная конструкция (сталь + изоляция + сталь)
- Два варианта толщины, 1 3/8 дюйма и 2 дюйма
- Два варианта изоляции: полистирол или Intellicore®
- Диапазон значений R от 6,5 до 18,4
- Три дизайна панелей на выбор: Elegant Long (показана здесь), Short или Flush
- Дополнительные изолированные или неизолированные окна
- Восемь заводских цветов окраски или с имитацией окрашенного дерева Ultra-Grain®
- Дополнительную информацию см. в разделе Варианты конструкции и конструкции
- .
Доступен рейтинг WindCode
Конструкция
- Изоляция толщиной 2 дюйма или 1-3/8 дюйма обеспечивает превосходные показатели сопротивления теплопередаче.
- помогает предотвратить серьезные травмы, которые могут возникнуть, если каретка будет снята при закрытых и натянутых гаражных воротах.
- Нижний уплотнитель в коррозионностойком алюминиевом держателе помогает предотвратить попадание элементов в гараж.
- Герметичные шпунтовые соединения защищают от ветра, дождя и снега.
- Петли из оцинкованной стали, прикрепленные к опорным пластинам, долговечны, надежны и безопасны.
- гладкие и бесшумные.
- Предварительно окрашенные белые торцевые планки и внутренняя стальная основа создают чистый, законченный вид.
- Внутренние/внешние подножки и ручки для захвата делают двери простыми и безопасными в эксплуатации.
Запатентованная скоба Safe-T-Bracket®
Нейлоновые ролики
Теплее. Тише. Сильнее.
Гаражные ворота с изоляционной технологией Intellicore® представляют собой идеальный выбор для домовладельцев. Intellicore® от Clopay — это запатентованная полиуретановая пена, которая впрыскивается в ворота гаража, расширяясь и заполняя всю конструкцию.
В результате получается дверь с невероятной прочностью и долговечностью. Читать далее.
ПОВЫШЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Термическое разделение отделяет внутреннюю часть от внешней обшивки для повышения энергоэффективности и комфорта.
ЗАЩИТА ОТ РЖАВЧИНЫ
СИСТЕМА
Стальная обшивка защищена прочной многослойной системой покрытия, включающей слой горячего цинкования, предварительную обработку защитным оксидом металла, грунтовку и верхнее покрытие.
Варианты дизайна
Декоративная окантовка панелей и натуральная рельефная текстура под дерево улучшают внешний вид вблизи и с тротуара
Опция Ultra-Grain Paint
- Окрашенная стальная поверхность имитирует настоящую окрашенную дверь без необходимости окрашивания и постоянного ухода за деревом.
- Woodgrain проходит горизонтально на опорах и вертикально на панелях, создавая аутентичный, естественный вид.
- Доступен в отделке Medium или Cherry, которая дополняет входные двери, ставни и другие изделия из тонированного дерева Clopay.
- Внешняя стальная поверхность двери, окрашенной Ultra-Grain®, имеет текстуру штукатурки для создания более естественного вида древесины.
- Ultra-Grain не применяется для дверей с панелью заподлицо.
- * Недоступно для моделей из полиуретана 1 3/8 дюйма
Брошюры
GFP Insulation™ | Компания Fi-Foil
GFP Insulation™ | Фи-Фойл Компания
Главная / Продукция / GFP Insulation™
«Наша технология изоляции потолка из фольги GFP обеспечивает превосходные изоляционные возможности, предлагая при этом явные преимущества по сравнению с обычными продуктами. На средства гранта Министерства энергетики США исследователи из Национальной лаборатории Лоуренса в Беркли разработали технологию теплоизоляции GFP, которую можно использовать в множество тепловых и акустических применений в различных отраслях промышленности, от упаковки до транспорта, аэрокосмической промышленности и строительства.
Технология GFP состоит из нескольких сотовых слоев тонкого металлизированного алюминия с низким коэффициентом излучения.Эти перегородки из полимерных камер окружены герметичным барьером и заполнены либо воздухом, либо воздухом. или газ с низкой электропроводностью.Та же проверенная технология также используется в низкоэмиссионных окнах с двойным и тройным остеклением, заполненных газом.
Fi-Foil лицензировала эту технологию GFP и усовершенствовала производственный процесс для крупномасштабного производства с исключительными лицензионными правами на использование в жилых и коммерческих целях. Изоляция GFP моделируется в военных палатках для снижения энергопотребления и была представлена на прототипе пола передовых экологически чистых продуктов в Нью-Йорке. Компания GFP получила награду «Изоляционный продукт года» на Глобальной конференции по изоляции 2011 года.
Усовершенствованная технология Fi-Foils GFP превосходит обычную изоляцию по многим параметрам и была протестирована в соответствии с международными стандартами ASTM.
Его отличительные особенности включают в себя: высокие тепловые характеристики, отличные классы звукопередачи и способность сохранять компактность для удобства хранения и транспортировки. Он также доступен в различных толщинах и длинах в зависимости от вашего применения и задерживает влагу и препятствует росту плесени.
Соответствие и одобрения
● Соответствует требованиям LEED и другим требованиям программы «Зеленое строительство»
.
Загрузки
Рынки
Технические характеристики
Архитекторы
Строители
Подрядчики
Дистрибьюторы
Оценщики энергии
Официальный код
| Панель | 16 дюймов (40,64 см) | 24 дюйма (60,96 см) | ||
Вес: фунты / 90 140 кв. футов | .111 | .105 | ||
| Покрытие | 5 кв. футов 90 140 | 8 кв. футов 90 140 | ||
| Ширина без расширения | 17 дюймов (43,2 см) | 25 дюймов (63,5 см) | ||
| Ширина расширенная | 15 дюймов (38,1 см) | 23 дюйма (58,4 см) | ||
| Длина без расширения | 66 дюймов (1,68 м) | 66 дюймов (1,68 м) | ||
| Длина расширенная | 48 дюймов (1,22 м) | 48 дюймов (1,22 м) | ||
| Толщина Нерасширенный | 1/64 дюйма (0,4 мм) | 1/64 дюйма (0,4 мм) | ||
| Толщина расширенная | 1 1/2 дюйма (3,8 см) | 1 1/2 дюйма (3,8 см) | ||
| Вес без расширения | 8,8 унции | 13,4 унции | ||
| Масса в расширенном состоянии | 8,9 унции | 13,5 унций |
| Метод испытания | Описание | Результаты |
|---|---|---|
| АСТМ Е-96 | Паропроницаемость | Нерасширенный: 0,00 |
| АСТМ Е-84-07 | Воспламеняемость | Рейтинг распространения пламени: |
| Рейтинг развития дыма: | ||
| Классификация внутренней отделки стен и потолка: Класс A | ||
| ASTM D-3310 | Коррозионная активность | Нет |
ASTM C-1224-99 (9. 2.1 и 9.2.2) | Клей Производительность | Кровотечение: Нет |
| Расслоение: Нет | ||
| Гибкость: Нет признаков растрескивания или расслоения | ||
| ASTM C-1338 | Плесень и грибок | Пропуск |
| ASTM C-1371 | Эмиттанс фольги | 0,03 |
| ASTM E-2129 | Способствует устойчивому развитию |
Загрузки
Архитекторы
Строители
Подрядчики
Дистрибьюторы
Оценщики энергии
Официальный код
Рынки
- Одна семья
- Высокий рост
- Легкий коммерческий
- Школы
- Сообщество
- Здравоохранение
- Муниципальная
- Военный
Технические характеристики
| Панель | 16 дюймов (40,64 см) | 24 дюйма (60,96 см) | ||
Вес: фунты / 90 140 кв. футов | .111 | .105 | ||
| Покрытие | 5 кв. футов 90 140 | 8 кв. футов 90 140 | ||
| Ширина без расширения | 17 дюймов (43,2 см) | 25 дюймов (63,5 см) | ||
| Ширина в развернутом виде | 15 дюймов (38,1 см) | 23 дюйма (58,4 см) | ||
| Длина без расширения | 66 дюймов (1,68 м) | 66 дюймов (1,68 м) | ||
| Длина расширенная | 48 дюймов (1,22 м) | 48 дюймов (1,22 м) | ||
| Толщина Нерасширенный | 1/64 дюйма (0,4 мм) | 1/64 дюйма (0,4 мм) | ||
| Толщина расширенная | 1 1/2 дюйма (3,8 см) | 1 1/2 дюйма (3,8 см) | ||
| Вес без расширения | 8,8 унции | 13,4 унции | ||
| Вес в расширенном состоянии | 8,9 унции | 13,5 унций |
| Метод испытания | Описание | Результаты |
|---|---|---|
| АСТМ Е-96 | Паропроницаемость | Нерасширенный: 0,00 |
| АСТМ Е-84-07 | Воспламеняемость | Рейтинг распространения пламени: |
| Рейтинг развития дыма: | ||
| Классификация внутренней отделки стен и потолка: Класс A | ||
| ASTM D-3310 | Коррозионная активность | Нет |
ASTM C-1224-99 (9. 2.1 и 9.2.2) | Клей Производительность | Кровотечение: Нет |
| Расслоение: Нет | ||
| Гибкость: Нет признаков растрескивания или расслоения | ||
| ASTM C-1338 | Плесень и грибок | Проход |
| ASTM C-1371 | Эмиттанс фольги | 0,03 |
| ASTM E-2129 | Способствует устойчивому развитию |
Галерея
Заинтересованы в передовых технологиях изоляции?
Посмотрите, как GFP Insulation может улучшить внешний вид вашего здания.
Штат * АлабамаАляскаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрокруг КолумбияФлоридаГрузияГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-Джерси Нью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаТеннессиТехасЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайоминг
Я … *АрхитекторСтроительПодрядчикДизайн строительДругое
Ищу… *Информация о продуктеПробная программаЦитатаОбразецДругое
Запросить литературу по продуктам
Часто задаваемые вопросы
Основано ли рассчитанное значение R на справочнике по основам ASHRAE?
Да.
Значения справочника ASHRAE представляют собой подмножество данных Национального бюро стандартов (NBS).
Как отражающая изоляция влияет на три режима теплопередачи; Проводимость, конвекция и излучение?
Отражающая изоляция мало влияет на передачу тепла по воздуху между горячими и холодными поверхностями. Воздух с R на дюйм 5,6 является отличным изолятором, когда излучение и конвекция контролируются. Установка отражающей изоляции в закрытом помещении снижает тепловое излучение практически до нуля. Когда отражающая изоляция устанавливается для разделения заполненной воздухом области, конвекция также уменьшается.
Что такое отражающая изоляция?
Отражающая изоляция представляет собой одну или несколько поверхностей с низким коэффициентом излучения, установленных в закрытом воздушном пространстве. Чем больше слоев в воздушном пространстве, тем лучше производительность.
Отражающую изоляцию в стеновой системе можно сравнить с двойным или тройным стеклопакетом с низкоэмиссионными поверхностями. Окна с тройным остеклением и низкоэмиссионными поверхностями работают лучше, чем окна с тройным остеклением без низкоэмиссионных поверхностей из-за уменьшения излучения (низкого коэффициента излучения) в воздушных пространствах.
Воздух по своей природе имеет значение R на дюйм 5,6 и является отличным изолятором, когда излучение и конвекция контролируются. В справочнике ASHRAE есть таблицы со значениями для различных закрытых воздушных пространств (0,5″, 0,75″, 1,5″, 3,5″ и т. д.) с поверхностями с высоким коэффициентом излучения (0,82 для обычных строительных материалов) и значениями для воздушных пространств с поверхностями с низким коэффициентом излучения, обращенными к закрытое воздушное пространство (0,05 для материалов с низким коэффициентом излучения, таких как алюминий). Проще говоря, добавление низкоэмиссионного материала улучшает работу закрытого воздушного пространства.
Многослойная система отражающей изоляции в стенной полости улучшает эту систему за счет дальнейшего снижения лучистой теплопередачи и добавления дополнительных «стекол». Двухслойную отражающую изоляцию можно сравнить с окном с двойным остеклением; трехслойное окно с тройным стеклом и т. д.
Установка отражающей изоляции в закрытом помещении снижает тепловое излучение практически до нуля. Когда отражающая изоляция устанавливается для разделения заполненной воздухом области, теплопередача за счет конвекции также снижается. Fi-Foil предлагает однослойные, двухслойные, трехслойные и даже сотовые отражающие изоляционные продукты для различных строительных применений, каждый из которых имеет разные уровни производительности и характеристики для конкретного применения. Эти продукты также очень хорошо работают с другими типами массовой изоляции, такими как гибридные системы, используя лучшие свойства каждой из технологий (например, распыляемая пена отлично подходит для герметизации воздуха и может иметь высокое значение R на дюйм толщины — стекловолокно).
