О минимальной толщине несущих кирпичных стен [техническая экспертиза зданий и сооружений]

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N₁ = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N₂ — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Толщина кирпичной стены: как зависит от назначения

Оглавление:
Толщина кирпичной стены: что зависит от этого понятия
Толщина кирпичных стен и перегородок: назначение и толщина стен
Максимальная и минимальная толщина кирпичной стены: технические термины

Кирпич – это самый распространенный строительный материал, известный человеку уже очень и очень давно. О нем упоминается даже в Библии в описании времен сразу после потопа. Кирпич – очень удобный, прочный и капитальный строительный материал, позволяющий строить как невысокие строения, так и довольно большие здания, сравнимые с крепостью. Да что там здания – его использовали даже для возведения мощных и неприступных крепостных стен, ярким примером которых является Кремль и небезызвестная Великая Китайская стена. Но суть не в этом – практически в любом случае, вне зависимости от типа постройки, самой главной характеристикой в ней является толщина стены – именно о ней мы и поговорим в этой статье. Вместе с сайтом stroisovety.org, изучив все особенности и тонкости этого момента, мы подробно разберемся с таким понятием, как толщина кирпичной стены.

Толщина внутренней кирпичной стены фото

Толщина кирпичной стены: что зависит от этого понятия

Если сказать, что от толщины стен в кирпичном доме зависит многое, это значит ничего не сказать – от толщины стен в таких домах зависит буквально все. В частности, все характеристики строения, которые так ценит современный человек и которые создают уют в доме.

1. Прочность. Толстые стены – это прочные стены. В зависимости от толщины кладки, здание приобретает способность выдерживать большие нагрузки. И этот момент касается не только ветра, ударов и тому подобных нагрузок – он касается еще и способности стен выдерживать вес своих этажей и перекрытий. Чем выше дом, тем толще должны быть его стены.
2. Долговечность, которая обеспечивается прочностью стен. Естественно, это момент в большей степени зависит от качества кирпича и связующего раствора, но и толщина стен здесь играет немаловажную роль.
3. Тепло внутри строения. Любой материал имеет такую характеристику, как теплопроводность – даже сама Матушка-Земля имеет так называемую глубину промерзания. Кирпичные стены в этом отношении не являются исключением и промерзают они, как и все на этой планете. В идеале, чем толще стена, тем теплее должно быть внутри дома, но на практике увеличивать до бесконечности этот показатель нерационально и бесполезно – существуют определенные значения, которые предписывают, в зависимости от климатических условий региона, строить кирпичные стены той или иной толщины.
4. Тишина и покой, а вернее звукоизоляция. В принципе, современные строители объединяют этот термин с предыдущим – в большей степени материалы, обладающие высокими теплоизоляционными свойствами, также обладают немалыми звукоизоляционными характеристиками. С кирпичом, а вернее с кирпичной стеной, дела обстоят точно так же – чем толще стены, тем больше, а вернее лучше, их звукоизолирующие качества.

   Толщина кирпичных наружных стен фото

И это еще далеко не все моменты, на которые может повлиять такое понятие, как толщина стен кирпичной кладки. Существует еще масса не очень значительных моментов, про которые вспоминают очень редко, так как в строительстве домов эти качества не являются основополагающими. Например, степень влагопоглощения – это, конечно, относится больше к самому кирпичу, но и толщина играет немаловажную роль. Взять, к примеру, цокольный этаж – грунтовая влага делает его сырым (раньше этот момент решался увеличением толщины стен, а сегодня гидроизоляцией).

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

   Толщина кирпичной стены фото

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Максимальная и минимальная толщина кирпичной стены: технические термины

В строительстве никто не говорит, что нужно возвести стену толщиной 400мм – измеряется этот показатель в такой своеобразной величине, как кирпич. Существуют стены в полкирпича, в кирпич, в два, в полтора кирпича и так далее – обусловлен этот момент унификацией данного строительного материала. По сути, кирпич – это стандартное изделие, имеющее четкие размеры. Отсюда и такая система измерения.

1. Стена в полкирпича (самая тонкая). Это простенок, и в переводе на нормальные единицы измерения он имеет толщину 12мм (это ширина кирпича или условная половина его длины).
2. Стена в кирпич – 250мм. Это реальная длина кирпича. Если речь идет о кладке кирпича боком, а не тычком, то получается, что этот размер состоит из ширины кирпича, умноженной на два, а также слоя раствора толщиной в 10мм.
3. Стена в полтора кирпича. Несмотря на то, что четкий кирпичный размер здесь должен составлять 370мм, все же стена имеет толщину 380мм. Здесь добавляется 10мм на слой связующего раствора.
4. Стена в два кирпича – 510мм. Составляется из двух длин этого материала и толщины шва (10мм) или из четырех ширин кирпича, плюс три слоя раствора.

   Кирпичные стены: толщина с утеплителем фото

В общем, принцип понятен, и он достаточно простой. К примеру, стена толщиной в два с половиной кирпича будет иметь размер 640мм, а толщина стен дома в три кирпича составит 770мм.

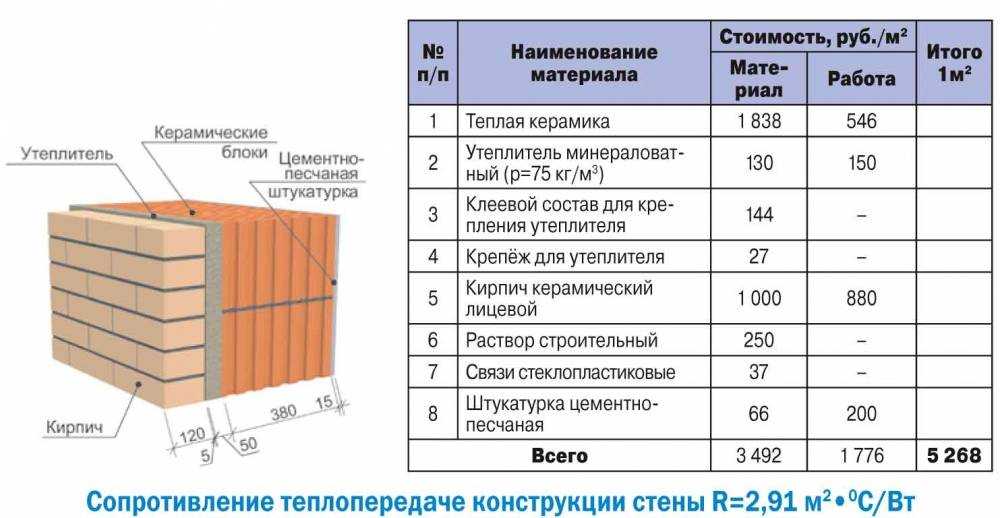

Что еще нужно знать, так это о толщине кирпичной стены с утеплителем – сегодня такие стены возводят довольно часто. Именно утеплитель позволяет уменьшить количество кирпичей в наружной кладке не в ущерб их прочности. По сути, это комбинированные стены, внутренняя часть которых является несущей и не может быть тоньше 380мм. Наружная часть такой стены является исключительно декоративной и выкладывается толщиной в полкирпича. Естественно, между двумя этими слоями создается пустота, которая закладывается утеплителем – как правило, это 100мм, которые могут быть заполнены пенопластом (листовым или жидким), минеральной ватой или вообще каким-либо сыпучим утепляющим материалом.

В принципе, это все, что можно сказать по поводу такого вопроса, как толщина кирпичной стены в доме. Единственное, что здесь еще можно добавить, так это несколько слов по поводу несущих стен – все они вместе взятые (как внутренние, так и наружные) должны образовывать одно целое. В смысле того, что они обязаны быть связаны друг с другом – в противном случае ни о какой целостности конструкции дома не может быть и речи. Такой дом – ненадежный дом, несмотря даже на то, что толщина его стен будет огромной.

Автор статьи Александр Куликов

Как определить толщину каменных стен в зданиях?

Толщина кладки стен в здании рассчитывается с учетом нагрузок и других факторов. Обсуждаются различные требования к подходящей толщине каменных стен.

Рис. 1: Кирпичная стена и каменная конструкция

Содержание:

• Требования к толщине каменных стен в зданиях
• Требования к толщине несущей каменной стены
• 2 Жесткая кладка0014
• Top Storey Masonry Wall
• Residential Masonry Wall
• Masonry Wall of Penthouses and Roof Structures
• Hollow Masonry Wall

Требования к толщине каменных стен в зданиях

Существуют различные требования к толщине каменных стен, которые необходимо учитывать на этапе проектирования.

Например, рекомендуется использовать постоянную толщину кладки между боковыми опорами. Боковая поддержка каменной кладки обеспечивается поперечными стенами, пилястрами и элементами несущего каркаса, как показано на Рисунке-2.

Рис. 2: Боковая опора каменной стены

Что касается изменения кладки в вертикальном направлении, то при изменении толщины каменной стены следует учитывать расстояние между этажами, несущими каркасами и крышами.

Толщина каменной кладки между полом и крышей, а также между разными этажами, как правило, применяется для достижения тепловых, звуковых и противопожарных требований.

Рис.3: Вертикальная опора каменной стены, рассматриваемая для изменения толщины кладки

Если толщина каменной стены изменяется, рекомендуется удлинить более толстую стену до нижнего уровня опоры.

Строительные нормы и правила и спецификации для каменной конструкции (ACI 530-11) гласят, что при изменении толщины каменной стены, построенной из пустотелых каменных блоков, потребуется обеспечить слой или несколько слоев сплошных каменных блоков или полностью заполненные цементным раствором полые блоки кладки между более толстой каменной стеной и более тонкой каменной стеной.

Целью сплошного слоя кладки между более толстой и тонкой каменной стеной является надлежащая передача нагрузки от верхней стены (тонкая стена) на нижнюю стену (толстая стена).

Существует несколько ограничений и ограничений, которые следует учитывать для каменных стен, за исключением случаев, когда стены спроектированы для армирования на основе инженерных принципов.

Ограничения, связанные с толщиной кирпичной кладки для различных типов каменных стен, обсуждаются ниже.

Требования к толщине несущей каменной стены

Толщина несущей каменной стены должна быть не менее 304,8 мм (1 фут) для максимальной высоты стены 10,668 м (35 футов).

Кроме того, толщину каменной стены необходимо увеличивать на 101,6 мм (4 дюйма) на каждые последующие 10,668 м (35 футов) высоты или доли этой высоты, измеренные от верха каменной стены.

В некоторых случаях вышеуказанные условия не могут применяться к несущим каменным стенам.

К этим исключительным случаям относятся усиленная каменная стена, каменная стена верхнего этажа, каменная кладка жилых домов, каменная кладка пентхаусов и крышных конструкций, каменная кладка из простого бетона и цементного кирпича, пустотелая каменная кладка, облицованная каменная стена, ненесущая каменная стена.

Жесткая каменная стена

Если несущая каменная стена усилена или усилена железобетонными перекрытиями или каменными поперечными стенами на расстоянии не более 3,65 м (12 футов), то можно принять толщину 304,8 мм. (1 фут) для максимальной высоты стены 21,33 м (70 футов).

Толщина каменной стены должна быть увеличена на 101,6 мм (4 дюйма) на каждые последующие 21,33 м (70 футов) высоты или доли этой высоты, измеренной от верха каменной стены.

Кирпичная стена верхнего этажа

Разрешается использовать толщину 203,2 мм (8 дюймов) для несущей кладки верхнего этажа здания с предельной высотой 10,668 м (35 футов).

Стена не должна испытывать боковых нагрузок, а ее высота не должна превышать 3,65 м (12 футов), в противном случае такая толщина не может рассматриваться.

Кирпичная стена жилого дома

Толщина несущей каменной стены жилого дома максимум в три этажа может быть принята равной 203,2 мм (8 дюймов).

Эту толщину не следует использовать, если здание выше трех этажей, или высота стены превышает 10,668 м (35 футов), или стена подвергается воздействию боковых сил.

Кроме того, толщина стены может быть уменьшена до 152,4 мм (6 дюймов) для одноэтажного здания, если максимальная высота стены составляет 2,74 м (9 дюймов).футов).

Кирпичная кладка стен мансард и кровельных конструкций

Толщина кладки несущей стены высотой 3,65 м (12 футов) над уровнем крыши или мансард может приниматься равной 203,2 мм (8 дюймов).

Гладкая бетонная стена и кирпичная кладка с цементным раствором

Можно принять толщину 152 мм (6 футов) из гладкого бетона и кирпичной кладки с цементным раствором.

Полая каменная стена

Рекомендуется ограничить высоту пустотелой или приклеенной пустотелой каменной стены максимум до 10,668 м (35 футов).

Кроме того, высота полой стены не должна превышать 7,62 м (25 футов) над опорой, если ее толщина равна 254 мм (10 дюймов).

Требования к толщине стен из бутового камня

Толщина каменной стены в любом случае не должна быть меньше 406 мм (16 дюймов).

Толщина ненесущих каменных стен

Минимальная толщина стены парапета может быть принята равной 203 мм (8 дюймов), а ее высота не должна превышать трехкратную толщину стены.

Тем не менее, можно использовать меньшую толщину парапетной стены, если она усилена для сопротивления землетрясениям.

Что касается требований к толщине наружной ненесущей каменной стены, то следует использовать те же спецификации, что и для несущей каменной стены, предусмотренные ACI 530-11: 152 мм (6 дюймов) для одноэтажного здания и 203 мм (8 дюймов) для многоэтажного здания. .

Подробнее:

Типы кладки стен

Типов связей в конструкции стен кирпичной кладки и их использование

Строительные строительные конструкции с пластиковыми бутылками- стенами, крыши и преимущества

Типы устойчивых к землетрясениям. . Требования строительных норм и правил к кирпичной кладке. Американский институт бетона. Мичиган, с. С151-С152. 2011.

БИА. Эмпирический расчет кирпичной кладки. Ассоциация кирпичной промышленности. Вирджиния, с. 2-4. 1991.

ФРЕДЕРИК С. МЕРРИТТ, ДЖОНАТАН Т. РИКЕТТС. Справочник по проектированию и строительству зданий. 6-е изд. Нью-Йорк: McGRAW-HILL, 2001.

ICC. Строительный кодекс Флориды. Международный совет по кодексу. Флорида, с. 21.6-21.7. 2001.
