Толщина кирпичной стены дома для постоянного проживания

Главная » Полезная информация » Толщина кирпичной стены дома для постоянного проживания

Кирпич считается одним из лучших строительных материалов для постройки дома постоянного проживания. Он обладает многими преимуществами — прочность, эстетичность, надёжность, долговечность — превосходящими в разы другие стройматериалы. Однако есть и недостатки, среди которых самыми значимыми является высокая теплопроводность и стоимость. Из-за этого при строительстве из кирпича домов для постоянного проживания всегда остро стоит вопрос о толщине стен — как построить, чтобы жильё было тёплым, прочным, надёжным, но не «золотым» по цене.

На что влияет толщина кирпичной стены?

От высокой стоимости кирпичного дома никуда не деться. По сравнению с популярными сегодня проектами из древесины или газобетона цены выше в три-пять раз. Тем не менее строить из кирпича выгодно, если учитывать его уникальные и бескомпромиссные преимущества. Никакой другой дом не будет таким прочным, надёжным и долговечным, как кирпичный. Причём, что важно, без оговорок и маркетингового лукавства.

Разберём вкратце, на что влияет толщина стен кирпичного дома.

1. Энергоэффективность — чем толще, тем теплее. Забегая наперёд, стоит отметить, что пресловутые идеальные стены из кирпича толщиной в полтора метра никто не строит. Но, к сожалению, только так можно построить дом для постоянного проживания, не нуждающийся в утеплении.
2. Стоимость строительства — с увеличением толщины кирпичной кладки смета растёт за счёт дороговизны стройматериала и услуг каменщиков.
3. Сроки строительства — в отличие от деревянных и газобетонных домов кирпичные проекты реализуются небыстро. Сроки дополнительно растягиваются при увеличении толщины стен.
4. Прочность — здесь утолщение кладки работает на увеличение выгоды, а также есть минимальные нормы, ниже которых никак нельзя.
5. Нагрузка на фундамент — для кирпичного дома является важнейшим параметром, так как этот стройматериал очень тяжёлый. Строительство требует капитального фундамента, стоимость которого иногда составляет треть всей сметы.

Из вышесказанного понятно, что нужно искать какую-то золотую середину, иначе дом обойдётся непозволительно дорого.

Расчёт толщины кирпичной стены

Толщина стен при строительстве варьируется путём изменения конфигурации кладки:

• в полкирпича — 120 мм;
• в один кирпич — 250 мм;
• в полтора — 380 мм;
• в два — 510 мм;
• в два с половиной — 640 мм.

Как правило, толще 640 мм не строит никто, так как строительство выходит запредельно дорогим. Тем более, для регионов с умеренным климатом стены в 2-2,5 кирпича считаются оптимальными. Это если рассматривать вопрос энергоэффективности.

Что же касается прочности, то для частного дома в один-два этажа достаточно кладки в полтора кирпича. Это соответствует толщине 380 мм. Для внутрикомнатных перегородок достаточно кладки в полкирпича.

Методы экономии при строительстве домов из кирпича

Поскольку кирпичная стена толщиной 640 мм при её высокой себестоимости всё равно не обеспечит надлежащей энергоэффективности, для увеличения последней применяются такие технологии:

1. Кладка с воздушным зазором — он оставляется между двумя стенами, и заполняется каким-либо материалом, теплопроводность которого в разы ниже, чем у кирпича. Для этих целей применяется керамзит, пенопластовые шарики, пенобетон.
2. Применение пустотелого кирпича — такой стройматериал имеет массу преимуществ. Во-первых, он теплее, так как внутри есть воздушные полости. Во-вторых, он легче. В-третьих, не уступает по прочности полнотелому кирпичу.
3. Утепление стен изнутри — редко используемая технология, но, когда нет выхода, стены в помещениях обшиваются экологически чистой теплоизоляцией и финишным материалом — гипсокартоном, пластиком, плиткой, древесиной.
4. Утепление стен снаружи — самый выгодный способ сэкономить на толщине стен кирпичного дома. Существует несколько технологий, позволяющих в разы повысить энергоэффективность жилья. Даже если кирпичная кладка имеет минимальную для прочности толщину.

При расчёте толщины кирпичных стен для дома постоянного проживания важно найти баланс между стоимостью, прочностью и энергоэффективностью. Поскольку сегодня стали очень доступными различные теплоизоляционные материалы, толстые стены почти никто не строит. За оптимальную толщину берётся минимум, обеспечивающий нужную несущую способность, а затем выполняется дополнительное утепление.

Другие статьи

Нужно ли утеплять стены кирпичного дома?

Кирпичные дома отличаются высочайшей прочностью, надёжностью и долговечностью. Однако уступают многим другим материалам по энергоэффективности. Причиной тому является сравнительно высокая теплопроводность кирпича. Этот показатель …

Читать далее. ..

Зачем нужны продухи в фундаменте?

Продухи являются важным элементом фундаментов ленточного типа. Выполняются в тех случаях, когда за цокольной частью здания находится полая подпольная конструкция или подвал. В статье кратко рассказано — зачем нужны продухи, как …

Читать далее…

Чем закрыть фундамент снаружи дёшево и красиво?

Практически любой фундамент частного дома условно делится на две части — заглублённая в грунт и выше его уровня. Первую снаружи не видно, а потому её просто защищают от влаги и морозного пучения. Надземная же часть находится снаружи …

Читать далее…

Кладка в 2 кирпича 510 мм

Раскладка первого ряда кладки

Строительство кирпичного дома предполагает кладку по разным схемам, исходя из разных размеров изделий и расчетной толщины стен здания. Если нужна кладка в 2 кирпича, то ее можно применять при возведении несущих стен, испытывающих нагрузки от веса дома. Но иногда такую кладку используют и при возведении внутренних стен и даже межкомнатных перегородок — в случае, если стены будут принимать на себя большие нагрузки – не только от веса мебели или бытовой техники, подвешенных на них, но и от межэтажных или потолочных перекрытий.

Технические параметры — толщина стены, предельные нагрузки, размер изделия и т. д. — оговариваются в технологических картах и нормативных строительных документах: СНиП 3.03.01–87, СНиП 12–01–2004, СНиП 12–03–2001, СНиП II–22–81, ГОСТ 530–2012 и другими. Из-за большого количества правил и норм правильно будет изучить основные пункты строительного процесса — это кладка угла в 2 кирпича, кладка стены, армирование и главные требования к материалам.

Подготовительные работы, инструменты и материалы

Без специализированных приспособлений и строительных инструментов не обойтись. Сколько и чего понадобится, видно из таблицы ниже. Отсутствие того или иного инструмента приведет к замедлению работы, поэтому нужно постараться запастись всем необходимым из списка:

Необходимые инструменты

Строительные, шанцевые, измерительные инструменты и вспомогательные приспособления	Назначение
Строительные леса или козлы	Для кладки выше человеческого роста
Мастерки, шпатели, кельмы	Для укладки, разравнивания и срезания раствора
Металлический угольник с делениями	Проверяется угол кладки
Рулетка 10 м	Для проведения разметки и контроля размеров стен или перегородок
Строительный уровень	Для проверки горизонтального и вертикального уровней кладки
Прави́ло, отвес	Проверка вертикального уровня поверхности
Печной молоток, кирка	Раскалывание и придание изделию требуемой формы
Лопата	Замешивание раствора, перегрузка в бадью
Струбцина и деревянная рейка размером 5 х 5 или 7 х 5 см, длина 2 м — порядовка. На рейке через 7,7 см наносятся засечки, соответствующие ширине кладки. 7,7 см — это высота камня 6,5 см плюс и толщина растворного шва 1,2 см	Порядовка — разметка рядов, струбцина — крепление порядовки
Шнур	Проверка уровня стены по горизонтали
Шаблон из реек для разметки оконных и дверных проемов	—
Емкость железная — бадья, ведро, бочка	Для подачи раствора к месту кладки
Траверса с поддоном	Железная площадка для подачи материалов на леса

1. Кладка кирпича начинается после подготовки площадки — расчистки от строительного мусора и ненужных предметов. А также необходимо проверить поверхность фундамента на отсутствие отклонений по вертикали и горизонтали;
2. Далее заготавливается строительный материал в требуемом количестве, инструмент, устанавливаются козлы или собираются леса.

Керамический красный кирпич двойного формата

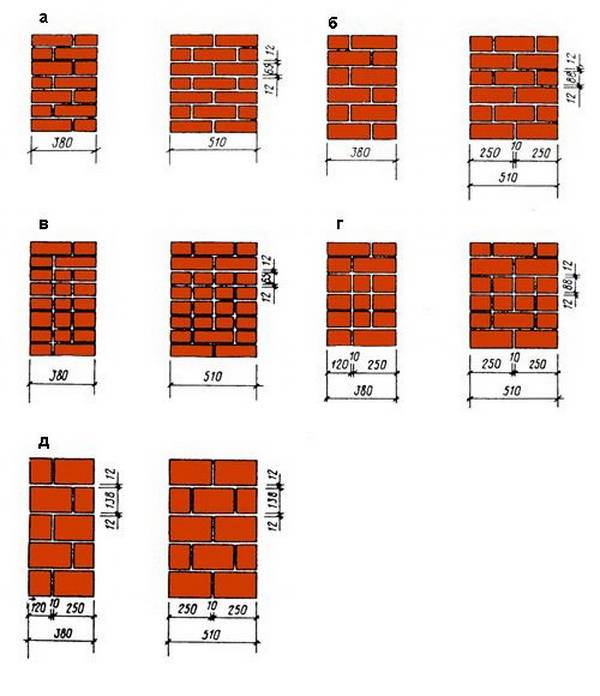

Толщина стены может меняться от 12 см до 64 см в таких пределах:

1. Стена в половину кирпича — 120 мм;
2. Толщина в один кирпич — 250 мм;
3. Полтора кирпича — толщина кладки равна 380 мм;
4. Кладка в два кирпича — 510 мм;
5. Стена в два с половиной кирпича имеет толщину 640 мм.

Учитывая низкие теплопроводящие свойства красного керамического камня, в географических зонах с умеренным климатом стены делаются толщиной 510–640 мм, то есть, выкладывается стена в 2 кирпича или в 2,5 ширины. Кроме того, после поднятия стен стену необходимо дополнительно утеплять.

В качестве примера: Марка 2,1NF означает больший 2,1 раза объем изделия в сравнении со стандартной маркой НФ, которая имеет габариты 250 х 120 х 65 мм, плюс слой раствора. Из-за увеличенных габаритов изделий число строительных операций минимизируется.

Основные принципы кладки

Чтобы выложить стену или несущую перегородку в два кирпича, понадобится два человека. Процесс ведется согласно технологической карты, которая правильно организует и оптимизирует работы. На 1 м³ стены, согласно расчетам, уйдет 140 единиц стандартного керамического камня, 121 единица облицовочного камня, 190 кг раствора из песка и цемента, 9,5 кг арматурных стержней.

1. На основание крепится порядовка, вдоль фундамента или разметки для стены натягивается шнур, на местах кладки раскладываются материалы. Подготовленный раствор перед подачей на место кладки нужно еще раз перемешать, подать каменщику, который его выложить и разровняет по поверхности. На раствор укладывается кирпич, после окончания двух рядов швы расшивают;
2. Для обеспечения непрерывности кладочных операций нужно через 3–4 метра поставить по два поддона — один для рядового кирпича, второй — для облицовочного. Между поддонами размещаются емкости с раствором — они должны отстоять от стены на расстоянии 50–60 см, чтобы каменщики могли ходить вдоль рядов свободно.
3. Строительная бригада состоит их двух рабочих: первым стоит каменщик-помощник, который будет подавать кирпич, освежать цементную смесь, раскладывать по поддонам разные марки кирпичей. Укладку проводит каменщик соответствующей квалификации.

Наружная и внутренняя верста — это крайние ряды в стене: наружная верста находится с лицевой стороны дома, внутренняя — со стороны комнаты. Наружная верста выкладывается из керамического камня, который нужно заготовить заранее, и для удобства расположить его внутри основания или помещения. При кладке ложкового ряда стройматериал располагают вдоль стены, по две единицы в пачке, или по одному под углом друг к другу. При кладке тычкового ряда блоки подготавливают попарно, под углом 90⁰ к поверхности стены. Расстояние между пачками — полкирпича, или 120 мм. Ложок – это длинная узкая сторона изделия, тычок — короткая узка сторона, постель — длинная широкая сторона изделия.

1. Кладка кирпича толщина которого такая же, как и толщина обычного рядового изделия, проводится так: подсобник раскладывает раствор, отступая от наружной части стены на 10–15 см. При кладке на ложок раствор укладывается лопатой сбоку, чтобы получилась линия длиной 7–8 см. Кладку на тычок удобнее проводить, накладывая раствор через переднюю часть стены, грядкой длиной до 20 см. После этого квалифицированный каменщик должен разровнять раствор и уложить кирпич на постель, прижать его к раствору по центру каменного блока и придвинуть к ранее уложенному изделию из камня;
2. Кирпич нужно уложить согласно порядовке, чтобы толщина шва не нарушалась. Лишний выдавленный раствор подрезается и снова укладывается на поверхность ряда;
3. Чтобы выложить прочную кладку в два кирпича, первый ряд укладывается на тычок. Многорядовая перевязка требует перемежения тычкового и ложкового рядов: тычок укладывается через пять ложков. После выкладывания наружной версты начинается забутовка-укладка среднего ряда, которая проводится по такому же принципу, то есть, раскладочная схема повторяется;
4. Ложковые и тычковые ряды в забутке относительно наружной версты проводится наоборот — ложковым служит первый ряд, после которого выкладываются пять тычковых рядов.

Кроме прижима, на практике реализуется еще несколько методов возведения стен в два кирпича. Строительный керамический блок прижимается при поднятии наружной версты, а при забутовке и поднятии внутренней версты работает несколько иная схема кладки.

Версты выкладываются «вприжим», «впустошку», «вприсык» и «вполуприсык». Второй и третий методы могут проводиться с подрезанием растворной смеси. Забутовка выкладывается «вполуприсык». «Вприжим» стена поднимается на жестком цементном растворе, при этом швы заполняются максимально, с последующей расшивкой. Укладка «вприжим» самая трудоемкая.

Укладывая кирпич на тычок, раствор нужно подгребать ложковой поверхностью, чтобы заполнить шов, и кирпич усаживается на поверхность. Этот метод довольно легкий, но кладка с незаполненными швами будет менее прочной, чего нельзя допускать в регионах с сейсмоопасными зонами или при строительстве дома на слабых пучинистых грунтах. Более, того, метод укладки кирпича «вприсык» категорически не разрешается. При возведении стены в два кирпича этот метод применяется только для поднятия внутренней версты.

Метод «вприсык с подрезкой» — это комбинированная схема кладки «вприжим» и «впустошку», при осуществлении которой швы заполняются полностью. Метод предусматривает укладку раствора на постель «вприжим», а кирпич укладывается «вприсык».

При кладке методом «вполуприсык» удобно вести забутовочный ряд. Отличается такая схема от предыдущих тем, что раствор расходуется меньше, а вертикальные швы закладываются раствором не полностью, а на 50% —оставшаяся часть пустого шва заполняется во время укладки верхних кирпичных рядов. При этом поперечные швы забиваются раствором полностью.

Как выложить глухую перегородку

Глухую кирпичную перегородку выкладывайте, если имеете 2–4 разряд каменщика. Толщина перегородки — полкирпича, потому что кирпич укладывается на ложковую поверхность изделия. Так как перегородка чаще всего возводится одинарным кирпичом, то несложно подсчитать расход камня и раствора: для 1 м³ необходимо запастись 50 единицами кирпича и 0,02 м³ цементно-песчаного раствора.

Кирпич при строительстве широкой перегородки выкладывается методом «вприжим», с однорядной цепной перевязкой растворных швов. Швы расшиваются с одной стороны поочередно — первыми расшиваются вертикальные стыки, затем — горизонтальные. После каждой расшивки любого стыка поверхность необходимо протереть тканью или ветошью.

Последовательность операций при строительстве внутренней перегородки следующая:

Размечается пол и потолок помещения, крепится порядовка и натягивается причальный шнур. На расчищенное рабочее место раскладывается рядовой кирпич, последний раз перемешивается раствор, и раскладывается по начальной поверхности. Для удобной и быстрой кладки потребуется сразу установить два поддона с кирпичом — их ставят с противоположных сторон рабочего места, на расстоянии 60–70 см от несущих стен. Между поддонами должна уместиться емкость с цементным раствором.

Если перегородка не несущая, то ее опорная поверхность будет намного, почти в два раза, меньше, чем у несущих стен. Поэтому весь процесс возведения перегородки должен быть направлен на ее укрепление. Далее начинается укладка первого ряда кирпича. Есть некоторые нюансы, которые следует учесть. Так как у перегородки слишком маленькая, по сравнению с несущей стеной, площадь опоры, все действия направлены на обеспечение устойчивости конструкции.

После укладки первого ряда поднимается еще три ряда кирпичей, и проверяется ровность кладки — горизонтальная и вертикальная. На этом уровне кирпичи перегородки жестко соединяются с несущей стеной при помощи Г-образных стальных пластин или вставленных в просверленные отверстия прутьев арматуры. Одна сторона согнутой пластины прибивается дюбелями к несущей стене, вторая — вмуровывается в перегородку при кладке. Таким же образом перегородка крепится к полу и потолку.

При оштукатуривании пластины маскируются слоем раствора. Для усиления перегородки через каждые пять рядов укладывается горизонтальная арматурная сетка, и желательно, чтобы ее уровень совпадал с уровнем армирования в несущей стене.

Как рассчитать необходимое количество кирпичей

Одним из самых сложных аспектов строительства кирпичной конструкции является определение необходимого количества кирпичей. Слишком малое количество заказов может привести к задержке вашего проекта, а чрезмерный заказ — быстрый способ выбросить деньги на ветер. Кирпичи стоят дорого, и стоимость вашей каменной конструкции может быстро возрасти, особенно если вам нужно организовать утилизацию лишних кирпичей. Гораздо проще сделать это правильно с первого раза.

Сколько кирпичей мне нужно?

Для однослойной кирпичной стены умножьте длину стены на высоту, чтобы получить площадь. Умножьте эту площадь на 60, чтобы получить необходимое количество кирпичей, а затем добавьте 10% на потери.

Это краткий ответ и предполагает «стандартные» размеры кирпича и раствора. Он также может варьироваться в зависимости от типа конструкции. Чтобы получить полный ответ, продолжайте читать…

1. Определите тип конструкции

Первый шаг — определить, для чего будут использоваться ваши кирпичи. Хотя это может показаться простым, у кирпичей есть много разных целей, от строительства простой садовой стены до создания камина и даже внешнего фасада вашего дома. Кирпичи, которые вы выберете, и тип конструкции, которую вы будете строить, могут существенно повлиять на необходимое вам количество. Чтобы помочь вам, ниже приведен список распространенных типов стен.

Толстые стены в полкирпича

Стена толщиной в полкирпича (или однослойная) имеет ширину, равную ширине одного кирпича. Подложковая сторона (длинная сторона кирпича) открыта, так как кирпичи уложены горизонтально. Если вы используете стандартный британский кирпич, это означает, что ваша стена имеет ширину 65 мм. Этот тип стены можно использовать в качестве внешнего фасада и разместить поверх прочной внутренней стеновой системы для дополнительной устойчивости, или это может быть простая садовая стена. Стены из полукирпича не должны использоваться в несущих или конструкционных целях.

Безопасность отдельно стоящих стен в полкирпича также может быть серьезной проблемой, поскольку они имеют ограниченную опорную конструкцию, а это означает, что чем выше ваша стена, тем более неустойчивой она становится. Сильный ветер может разрушить вашу кладку и превратить ее в груду щебня! Должны соблюдаться строгие ограничения по высоте, а кирпичные опоры необходимо размещать стратегически в разных точках вдоль стены. Обычно рекомендуется, чтобы стена толщиной в полкирпича не превышала 500 мм в высоту, хотя всегда лучше обратиться за консультацией к профессионалу. Стена толщиной в полкирпича будет использовать 60 кирпичей на квадратный метр, если используются стандартные кирпичи.

Толстая стена в полкирпича = 60 кирпичей на квадратный метр

Толстые стены в один кирпич

Стена толщиной в один кирпич (или в два слоя) имеет ширину, равную длине длинного края кирпича, что делает вашу стену 215 мм широкий (стандартный размер кирпича Великобритании). Он состоит из двух разных слоев, которые чередуются между носилками и жаткой. Ярусный ряд укладывают так, чтобы длинная кромка кирпича была обнажена, и его толщина составляет не менее двух кирпичей. В то время как верхний слой укладывается короткой стороной кирпича, чтобы значительно увеличить структурную целостность стены.

Стены толщиной в один кирпич могут быть отдельно стоящими и рекомендуются для любых помещений высотой более 600 мм. Для стены толщиной в один кирпич потребуется 120 кирпичей на квадратный метр, если используются кирпичи стандартного размера.

Толстая стена в один кирпич = 120 кирпичей на квадратный метр

Кирпичные опоры/столбы

Вам необходимо включить опоры в свой проект? Опоры представляют собой вертикальные конструкции, которые обеспечивают дополнительную прочность каменным стенам. Опоры, которые обычно используются в качестве опорных конструкций, также могут нести балки для пергол, удерживать садовые ворота и даже добавлять декоративный элемент к вашей стене.

Опоры сконструированы так, чтобы быть отдельно стоящими, и в зависимости от размера вашей стены может потребоваться несколько опор. Например, для отдельно стоящей стены в полкирпича потребуется два торцевых столба (по одному с каждой стороны). Промежуточный столб (используемый в середине стены для поддержки) также может быть добавлен для стен толщиной в полкирпича, превышающих 4 метра, в дополнение к вашим концевым столбам.

Для одного кирпичного пирса требуется дополнительно 14 кирпичей на метр по вертикали, в то время как для более крупного пирса в полтора кирпича потребуется 34 кирпича на каждый метр по вертикали. Очень важно учитывать эти измерения в ваших окончательных расчетах.

Пирс из одинарного кирпича = 14 кирпичей на метр по вертикали

Пирс из полукирпича = 34 кирпича на метр по вертикали

2.

Определите площадь поверхности

количество опор, следующим шагом является определение площади поверхности. Чтобы найти это, вам нужно будет измерить длину и высоту вашей запланированной конструкции.

Площадь поверхности рассчитывается путем умножения длины вашей каменной конструкции на высоту. Например, если вы строите стену длиной 6 м и высотой 1,5 м, площадь поверхности составит 9м2 (6 метров в длину х 1,5 метра в высоту = 9м2). Убедитесь, что вы включили только размеры стены, так как любые опоры должны рассчитываться отдельно и добавляться в конце.

Площадь поверхности = длина стены x высота стены

3. Рассчитайте, сколько кирпичей вам понадобится один-кирпич, или другой). Это обеспечит необходимое количество кирпичей для стены. Используя наш пример выше, стена толщиной в полкирпича с площадью поверхности 9м2 потребуется 540 кирпичей (9м2 х 60 кирпичей на квадратный метр = всего 540 кирпичей).

Стена толщиной в полкирпича = площадь поверхности x 60

Стена толщиной в один кирпич = площадь поверхности x 120

Добавьте любые дополнительные элементы, такие как опоры и отходы. Например, если ваша каменная конструкция включает в себя два отдельно стоящих одинарных кирпичных столба высотой 1,5 метра, для этого потребуется дополнительно 42 кирпича.

Одиночные кирпичные опоры = Вертикальный метр x 14

Полуторакирпичные простенки = Вертикальный метр x 34

Не забывайте о потерях! Кирпичи часто повреждаются при перемещении или разгрузке на строительных площадках, и резка кирпича может не сработать, как ожидалось. Важно учитывать примерно 10% потерь для учета возможных ситуаций. Хотя вы можете не использовать все дополнительные кирпичи, важно иметь их под рукой, если это необходимо.

Отходы кирпича = 10% от общего требуемого количества

Наконец пришло время собрать все воедино! Продолжая наш пример со стеной толщиной в полкирпича, длиной 6 метров, высотой 1,5 метра, с двумя столбами и включая отходы, мы можем рассчитать количество кирпичей следующим образом:

Количество для кирпичной стены: 9м2 ( площадь поверхности) x 60 (стена толщиной в полкирпича) = 540 кирпичей

Две одинарные кирпичные опоры: 1,5 м (высота по вертикали) x 14 = 42 кирпича

Потери 10%: 58,2 кирпича

Всего необходимо кирпичей: Необходимо 640,2 кирпича

4.

Важные соображения

Важно учитывать размер кирпича. Стандартный британский метрический кирпич имеет размеры 215 х 102,5 х 65 мм с раствором швов 10 мм по вертикали и горизонтали.

Однако, если ваш проект включает в себя дюймовые кирпичи (потенциально 225 x 110 x 73 мм), вам потребуется примерно 57 кирпичей на квадратный метр. Для стандартных британских блоков (440 x 215 x 100 мм) вам потребуется десять блоков на квадратный метр. Все расчеты предполагают 10-миллиметровый растворный шов. Мы рекомендуем проконсультироваться с нами перед оформлением заказа.

Точная оценка имеет решающее значение

Точный расчет необходимого количества кирпичей имеет решающее значение для успеха вашего проекта кладки. Если вы ошибетесь, вы можете платить за несколько транспортировок кирпичей, рискуя проблемами с запасами или тратя слишком много, и вам приходится хранить или продавать кирпичи. Следуйте этим расчетам, и у вас будет идеальное количество с первого раза! Если вы все еще не уверены, наша команда с радостью поможет вам с покупкой кирпичей, будь то сопоставление, выбор или просто покупка кирпичей.

Английская и фламандская связки — особенности и различия

🕑 Время чтения: 1 минута

Английская и фламандская связки — два наиболее распространенных образца кирпичной кладки, используемых при возведении стен. Схема кирпичной конструкции с чередующимися рядами кирпичей, уложенных в виде подрамников и перемычек, образует английскую связь. Фламандская перевязка — это кирпичная конструкция, состоящая из чередующихся носилок и заголовков для каждого ряда.

Читайте также: Виды скрепления в кирпичной кладке

Подробные характеристики английских и фламандских облигаций, а также их различия описаны в этой статье.

Содержание:

• Английская связь
  • Особенности английской связи
• Фламандская связь
  • 1. Двойная фламандная связь
  • 2. Разница в одиночном флансе
• 2. Один фладенйский обли №

  Английская связка может быть изготовлена ​​почти для любой толщины стенки. Эта связь является самой прочной среди всех других связей. Эта связь состоит из чередующихся рядов коллекторов и носилок, как показано на рисунке 1.

  Рис.1. Английский Связка в кирпичной кладке

  Также читайте: Типы связки в кирпичной кладке

  Как показано на рисунке выше, вертикальные швы накладываются друг на друга. Далее следуют вертикальные стыки носилочного ряда. Вертикальные стыки разбиваются, чтобы стыки не образовывались в линию, с помощью доводчика. Ближний ферзь помещается после заголовка квойна для каждого курса заголовка.

  На рис.-2 и 3 показаны английские связки для стен различной толщины.

  Рис.2. Английская перевязка для толщины стены в один и полтора кирпича Рис.3. Английская связка для толщины стены в два и два с половиной кирпича

  Особенности английской связки

  Основные характеристики английской связки:

  1. Непрерывные вертикальные швы не образуются.
  2. На высоте альтернативный курс показывает либо жатки, либо носилки.
  3. Каждая жатка в альтернативном ряду проходит по центру над стыком, образованным двумя носилками под ней.
  4. Подрамники имеют нахлест минимум на четверть своей длины над жатками. Это относится к курсу на носилках.
  5. Стены, состоящие из нескольких полукирпичей, выглядят одинаково с обеих сторон. Следовательно, курс, который показывает носилки на передней стороне, будет показывать носилки на задней стороне.
  6. На стенах, состоящих из нескольких нечетных полукирпичей, видны носилки с одной стороны и перемычки с другой.
  7. Средняя часть более толстых стенок состоит из коллекторов.
  8. Доводчик королевы не требуется для курса носилок. Он используется для курса заголовка, размещенного сразу после заголовка quoin. Ни один ход заголовком не должен начинаться с приближения ферзя.
  9. Швы, образованные в гребневом ряду, больше (в два раза), чем в ложковом ряду. Следовательно, стык в верхнем ряду сделан тоньше по сравнению с стыками в ложковом ряду.

  Фламандская облигация

  Фламандская облигация состоит из каждого ряда чередующихся заголовков и носилок. Каждый альтернативный курс начинается с заголовка quoin в углу. К следующему заголовку quoin, quoin close размещают чередующимися курсами, чтобы создать лицевой нахлест. Шаблоны расположены таким образом, что каждый заголовок поддерживается по центру над подрамником под ним.

  Фламандские облигации могут быть:

  1. Двойные фламандские облигации
  2. Одинарные фламандские облигации

  1. Двойные фламандские облигации

  На рисунке 3 ниже показана двойная фламандская облигация с чередующимися заголовками и растяжками в каждом ряду. Особенность двойной фламандской облигации в том, что она имеет одинаковый вид как на лицевой, так и на оборотной стороне. Следовательно, эта особенность дает лучший внешний вид по сравнению с английской связкой для всей толщины стенки.

  Рис.4. Двойная фламандская перевязка в кирпичной кладке Рис.5. Двойная фламандская связь

  Характеристики двойной фламандской облигации

  Основные характеристики двойной фламандской облигации:

  1. На каждом ряду попеременно размещены жатки и подрамники.
  2. Облицовка и обратная сторона стены имеют одинаковый вид.
  3. В альтернативных рядах доводчики размещаются рядом с заголовками.
  4. В стенах с нечетным числом кратных половине кирпича применяются половинные и трехчетвертные биты.
  5. Стены, кратные половине кирпича, не требуют бит.

  2. Одинарная фламандская облигация

  Одинарная фламандская облигация состоит из двойной фламандской облигации на лицевой стороне и английской облигации в качестве подложки с сердцевиной в каждом ряду. Следовательно, связь использует прочность как английской, так и фламандской связи. Эту связку можно использовать для возведения стен толщиной не менее полутора кирпичей. Облицовка на двойных фламандских связках применяется из дорогого кирпича хорошего качества. Для подкладки и сердцевины можно использовать дешевые кирпичи.

  Рис.6. Одиночная фламандская облигация

  Разница между английской и фламандской облигацией

  АНГЛИЙСКАЯ СВЯЗЬ	ФЛАМАНДСКАЯ ОБЛИГАЦИЯ
  Связь шаблон с чередованием жатки и носилок	Связь Шаблон с чередующимся заголовком и подрамником для каждого курса.
