Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства. Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.

Содержание

• 1 Характеристика и виды
• 2 Размеры для перекрытий и днищ
• 3 Стандартные
• 4 Стоимость

Характеристика и виды

В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.

Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.

Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.

Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.

Какой состав мдф плиты можно прочесть из статьи.

К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы. Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.

Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.

Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.

ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.

На видео – размеры железобетонных плит перекрытия:

Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность. Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.

Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.

О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.

ЖБИ изделия могут быть представлены в следующем виде:

1. Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м.
2. Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия.
3. Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается.
4. Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.

Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.

Размеры для перекрытий и днищ

ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.

О том как используется плита перекрытия пк 12 можно узнать в данной статье.

Таблица 1 – Коллекторные плиты днища КД

Стандартные

Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924. 2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:

• закладные изделия;
• выпуски арматуры;
• местные вырезы;
• отверстия.

Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.

Как использовать плиты перекрытий железобетонные многопустотные описано в статье.

Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.

Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия. Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.

В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.

Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:

• толщина – 220 и 260 мм;
• длина – 4780 и 5680 мм;
• диметр пустоты – 159 мм, 140 мм, 127 мм.

Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.

О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.

Таблица 2 – Виды и стандартные размеры ЖБИ панелей

Стоимость

Цена представленной продукции также зависит от такого параметра, как размер.

Таблица 3 – Стоимость железобетонных перекрытий

Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности. Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.

каким может быть размер у плит для строительства стен дома, в том числе СИП, сэндвич, железобетонных

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Содержание

• 1 Разновидности перекрытий
• 2 Размеры плит перекрытия ПК
  • 2.1 Опорные части ПП
  • 2.2 Требования к плитам перекрытия
  • 2.3 Ребристые плиты перекрытия
  • 2.4 Установка плит перекрытия
• 3 Параметры для величины опирания
• 4 Выписка из СНиП
• 5 Шаги черчения плана перекрытия и покрытия
• 6 Подготовительные мероприятия
• 7 Плиты ППС
• 8 Толщина монолитного перекрытия.
• 9 Как наносится латексная шпаклевка
• 10 Монтаж пустотных плит перекрытия
• 11 Деление на ячейки
• 12 Какими бывают плиты перекрытий железобетонные
• 13 Дома из SIP-панелей
  • 13.1 Особенности конструкции
  • 13.2 Достоинства и недостатки дома из SIP-панелей

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

• плитное;
• монолитное;
• деревянное.

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

• изделия с наличием продольных ребер;
• панели шатрового типа с ребрами по окантовке;
• плоские плиты;
• многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

Толщина плиты перекрытия в панельном доме Нагрузка на плиты перекрытия: примеры расчета, максимально допустимые Какие плиты перекрытия пустотные: размеры и ГОСТ для строительства частного дома из ЖБИ- Обзор +Видео Нагрузка на плиты перекрытия: примеры расчета, максимально допустимые Руководство по монтажу плит перекрытия – О цементе инфо Какие выбрать плиты перекрытия для частного дома?

• ПБ – непрерывного безопалубного формования;
• ПК – круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

1. Назначением здания — жилое, производственное, административное.
2. Материалом, из которого изготовлены несущие стены и их толщина.
3. Размером перекрываемого пролета между стенами.
4. Размером ЖБ плиты перекрытия и ее веса.
5. Будущими нагрузками на перекрытия.
6. Сейсмическими показателями местонахождения здания.

Монтаж плит перекрытия | Строительный портал Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Монтаж плит перекрытия | Строительный портал Расчет железобетонной плиты перекрытия, опертой по контуру – Доктор Лом Размеры плит перекрытия: стандартная толщина и ширина железобетонных и других плит по ГОСТу, вес плит перекрытия Пособие по проектированию жилых зданий Вып. 3 Часть 1. Конструкции жилых зданий (к СНиП 2.08.01-85) | СВ Урал | сантехническое и вентиляционное оборудование

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания. Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания.

Выписка из СНиП

Опирание на плиты устанавливает СНиП. Уровень нахлеста плит на несущие стены указан в разделе Перекрытия документа «Пособие по проектированию жилых зданий».

Для толщины плиты более 22 см он составляет 10 см, для панели менее 22 см — это 8 см. В любом случае глубина опирания на стену не ложна быть более 15 см. Для панелей с трех и четырёхсторонним методом опирания размер опоры не регламентируется.

Для монолитных изделий рекомендуются такие глубины опирания:

1. Длинна плиты более 4 м, укладка на две стороны – 7см.

2. Длина 4 метра, при монтаже на две стороны и более при укладке на три стороны – 5см.

3. При четырехстороннем методе 4 см по всем сторонам.

Все вышеперечисленные факторы должны обязательно приниматься во внимание при проектировании и расчете различных зданий жилого и промышленного назначения.

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков – их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Расчет нагрузки на плиту перекрытия | Пикабу МДС 12-59.2011 Проект производства работ на демонтаж панельного дома / ППР / 12 59 2011 Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Виды плит перекрытия по назначению, размерам и конструкции Расчет нагрузки на плиту перекрытия | Пикабу ВСН 170-80 Инструкция по монтажу 16-этажных крупнопанельных жилых домов из унифицированных изделий единого каталога серии П44/16, возводимых ДСК-1

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше.

Подготовительные мероприятия

Особое внимание стоит уделить именно цементно-песчаной стяжке, так как она имеет особую популярность среди проживающих в панельных домах. Для начала следует провести ряд подготовительных мероприятий, которые включают не только очищение основания от мусора и грязи, удаления пыли при помощи строительного пылесоса, но и устройство гидроизоляционного слоя. В его качестве может быть использована полиэтиленовая пленка. При наличии больших растворных выступов между плитами перекрытия, их по возможности следует срезать, чтобы сократить последующую толщину всей заливки. Срезанию подлежат монтажные петли.

Когда выполнена подготовка, следует осуществить качественно разметку по основанию, отметив нулевой уровень и уровень заливки будущей стяжки. Все замеры стоит производить внимательно и точно, так как от них будет зависеть ровность бетонного пола, а также толщина заливки раствора. В этой ситуации стоит обратить внимание на то, что не в каждом панельном доме будет возможность создавать большую нагрузку на перекрытие. Особенно если дело касается старых строений. До начала работ следует расчистить все до основания и по возможности оценить состояние.

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Толщина монолитного перекрытия.

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

Как наносится латексная шпаклевка

Имеющийся раствор просушивается в течение 24 часов, после чего можно приступить непосредственно к работе со швом. Предварительная шпаклевка используется для монтажа серпянки или же малярной сетки. Такие материалы при этом будут надежно закреплены для выполнения дальнейших действий. Слой шпаклевки проглаживают вдоль всей длины шва. Что касается используемой серпянки или монтажной сетки, их ширина должна быть не меньше 20 сантиметров. После нанесения шпаклевки, ждут ее полного высыхания, после чего поверхность выравнивают с использованием наждачной бумаги. В дальнейшем следует нанести еще один слой предварительной шпаклевки на весь потолок, но на этот раз с более мелкой зернистостью, повторив действия с наждачкой после высыхания смеси.

Одним из последних этапов является использование финишной шпаклевки. Выравнивание всех неровностей происходит после засыхания при помощи мелкой наждачной бумаги. Далее поверхность окрашивается в подходящий цвет. При наличии значительного перепада по высоте (не менее 10 мм) между плитами, потолок в дальнейшем нужно будет штукатурить. Первым же делом наносится слой грунтовки «бетон-контакт». Она обеспечит высокую адгезию при нанесении раствора. При этом используется штукатурка на гипсовой основе и малярная сетка. После нанесения первого слоя нужно подождать 2-3 дня для его полного просыхания, после чего можно начинать шпаклевать потолок.

Монтаж пустотных плит перекрытия

Главным условием качественной установки панелей, является строгое соблюдение расчетных параметров опирания на стены. Недостаточная площадь опирания приводит к разрушению материала стены, а излишняя – к повышенным теплопотерям через холодный бетон.

Монтаж плит перекрытия должен выполняться с учетом минимально допустимой глубины опирания:

1. на кирпич — 90 мм;

2. на пенобетонные и газобетонные блоки — 150 мм;

3. на стальные конструкции — 70 мм;

4. на железобетон — 75 мм.

Максимальная глубина заделки плит в стены не должна быть больше 160 мм (кирпич и легкие блоки) и 120 мм (бетон и железобетон).

Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

Кроме соблюдения нормативных глубин опирания, при монтаже плит перекрытия на хрупкие блоки их газо или пенобетона, под ними следует уложить монолитный бетонный армированный пояс. Он исключает продавливание блоков, но требует хорошего наружного утепления для устранения мостиков холода.

В процессе монтажа следует постоянно контролировать отклонение разности отметок лицевых поверхностей у смежных панелей. Делать это нужно в швах. Не слушайте строителей, которые ставят панели «ступеньками» и говорят вам, что ровнее их положить невозможно.

Строительные нормы устанавливают следующие допуски в зависимости от длины плит:

• до 4 метров – не более 8 мм;
• от 4 до 8 метров – не более 10 мм;
• от 8 до 16 м – не более 12 мм.

Похожее

Деление на ячейки

Требуется внимательно отнестись к раскладке плит перекрытия. Чтобы рассчитать это, нужно точно знать площадь перекрываемого пролёта и отталкиваясь от этой информации выбрать плиты подходящего размера.

Максимальная длина железобетонной плиты может составлять до 11 метров, а ширина от 1 до 1,8 метров.

План перекрытий как чертить – План перекрытий проекта дома – расчет и черчение – Саргорстрой ВСН 170-80 Инструкция по монтажу 16-этажных крупнопанельных жилых домов из унифицированных изделий единого каталога серии П44/16, возводимых ДСК-1 Плиты перекрытия что можно и что нельзя делать – YouTube Размеры плит перекрытия: стандартная толщина и ширина железобетонных и других плит по ГОСТу, вес плит перекрытия Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи – Постройка Плита перекрытия пустотная – размеры, вес, стандарты

При составлении плана перекрытия, нужно специально отметить отверстия под коммуникации, например, вентиляцию или дымоход. Следовательно, не нужно забывать и про монолитные перекрытия, которые в дальнейшем нужно будет выполнять непосредственно на объекте.

Какими бывают плиты перекрытий железобетонные

Бывают различные виды железобетонных плит перекрытия, в частности, такие как пустотные, монолитные и ребристые.

Пустотные железобетонные виды имеют внутри себя пространство, они достаточно легкие, отличаются хорошими тепловыми качествами и звукоизоляцией, которые достигаются за счет наличия воздушных пространств. Для выполнения перекрытий железобетонные многопустотные конструкции в основном применяются в строительстве разделений между этажами и чердачных сооружений. Кроме того, они могут использоваться и для строительства зданий, в которых не предполагаются слишком большие нагрузки. Высота таких элементов обычно составляет примерно 220 мм. По ширине они 100 мм, а длина у них может быть различная. Продольные пустоты у таких материалов могут быть разные по диаметру, в зависимости от их назначения, то есть чем выше предполагается нагрузка, тем меньше диаметр пустот.

Виды плит перекрытия.

Пустотные железобетонные плиты перекрытия разделяются на несколько типов:

• сборно-монолитные;
• однопролетные;
• многопролетные.

Многопролетные железобетонные блоки в основном используются для строительства многоэтажных домов.

В помещениях с повышенным уровнем влажности пустотные конструкции перекрытия используются совместно с дополнительными материалами для выполнения гидроизоляции. Такие материалы наносятся поверх панелей дополнительным слоем. Наиболее популярным материалом является рубероид.

Борно-монолитные виды отличаются высокой теплоустойчивостью, они имеют небольшой вес, и их легко монтировать. Свободное пространство, имеющееся внутри, очень удобно использовать для прокладки различного рода сетей снабжения. Подобные материалы имеют небольшую прочность, именно поэтому их лучше всего использовать в строительстве зданий, где отсутствуют большие нагрузки.

Монолитные железобетонные перекрытия представляют собой одну сплошную плоскость армированного типа. Такие варианты перекрытия отличаются самой большой прочностью и весом. Используются монолитные плиты перекрытия для любого типа строительства. Одна такая заготовка может весить до трех с половиной тонн.

Устройство монолитного железобетонного перекрытия.

Монолитные железобетонные типы имеют несколько различных типов, таких как:

• балочные;
• плитные;
• вкладышевые.

Преимущества монолитных состоят в том, что они имеют высокую прочность, они надежные и выдерживают большие нагрузки. Кроме того, есть возможность придать монолитным материалам совершенно любую форму, что делает их просто незаменимыми при проведении архитектурного строительства.

Ребристые виды используются для сооружения крыши различных зданий. В основном они применяются для подсобных помещений с большой площадью, которые не отапливаются. Эти материалы имеют достаточную ширину и длину, поэтому их монтаж достаточно простой и не требует применения специальной техники.

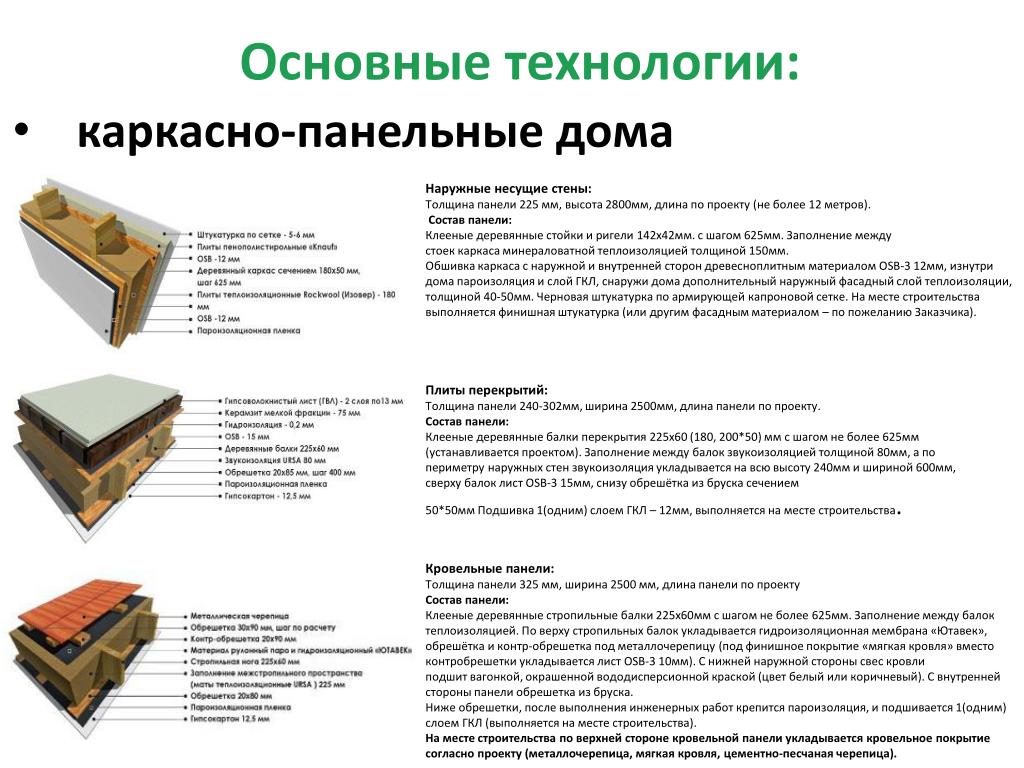

Дома из SIP-панелей

Каркасные дома сип собраны из панелей, сделанных по принципу сэндвича: блок полистирола, вклеенный между листами ОСП с помощью полиуретанового клея. Применение ориентированно-стружечных плит значительно ускоряет строительство, так как уже объединены три слоя и остается только обшить их отделочными материалами снаружи и внутри. Утеплитель не нужно монтировать отдельно и дом строится быстрее, чем классический каркасник.

Полезное: Японские дома: технология, стиль и интерьер

Особенности конструкции

SIP-панели изготавливают на заводе. На лист ОСП наносят полиуретановый клей, кладут полистироловую плиту, снова клей, сверху — второй лист ОСП и прижимают прессом. Листы ОСП выступают за края полистирола на 2,5-5 см. Таким образом получается «паз», который используется для крепления панели к брусу каркаса. Качество панелей определяется маркой полистирола, ОСП и правильностью геометрии.

Строительство дома из сип-панелей начинают с фундамента. После того как фундамент готов, делают обвязку из бруса и нижнее перекрытие из сип-панелей. Затем строят каркас, в котором шаг вертикальных стоек равен ширине панели, и начинают сбоку дома. Панели крепят к стойкам способом «шип-паз», предварительно нанеся на полистирол монтажную пену. В результате все пустоты в месте стыка оказываются полностью заполнены.

Достоинства и недостатки дома из SIP-панелей

Достоинства:

• быстрота монтажа;
• не нужна сложная техника — легкие панели рабочие монтируют вручную, для сборки дома достаточно бригады из 3-5 человек;
• пенополистирол — самозатухающий материал, если панель вынести из зоны огня, она погаснет. поэтому строение из сип-панелей с точки зрения пожаробезопасности лучше деревянного;
• для поддержания комфортной температуры достаточно электрических обогревателей.

Недостатки:

• небольшой по сравнению с кирпичными домами срок службы панелей — условный минус. Некоторые производители уже заявляют о проведении тестов, показывающих, что полистирол не разрушится около 80 лет;
• проконтролировать качество изготовления сип-панелей заказчик не может. Если внутри есть полость, образуется мостик холода, и усилия по отоплению дома сводятся на нет. Нарушение геометрии приводит к сложностям в монтаже. Единственный способ избежать ошибок — обращаться к производителям, использующим качественные сертифицированные составляющие и дающим гарантию.

Какой толщины должна быть бетонная плита для дома?

Статья призвана ответить на вопрос « Какой толщины должна быть бетонная плита для дома? ». Также будут освещены факторы, которые могут повлиять на толщину бетонных плит.

Какой толщины должна быть бетонная плита для дома?

Типичная толщина бетонной плиты для дома составляет четыре дюйма. Если бетон будет подвергаться большим нагрузкам, таким как мусоровозы или дома на колесах, рекомендуется толщина от пяти до шести дюймов. Для основания вырежьте уровень земли, чтобы учесть толщину плиты.

Бетонные плиты обычно имеют толщину от 4 до 6 дюймов в центре при сооружении плитного фундамента. Чтобы облегчить дренаж или служить подушкой, бетонную плиту часто кладут поверх слоя песка. В домах, построенных на плите, нет ни подполья, ни площади пола.

Какой толщины должен быть бетон?

Толщина бетона определяется весом и размерами каждой плиты. Здания всех видов — жилые и коммерческие — обычно имеют толщину перекрытия шесть дюймов (150 мм).

Для различных типов плит существует множество методов определения толщины плиты. Например, расчет толщины односторонней плиты намного проще, чем расчет толщины двусторонней плиты.

Неотъемлемой частью процесса проектирования является выбор и расчет толщины плит для различных типов плит.

Кроме того, продолжительность проектирования значительно сократилась бы, а толщина плиты была бы надежной и доступной, если бы применялась хорошая методика расчета толщины плиты.

Какой толщины должна быть бетонная плита для гаража?

Бетонная плита для гаража должна иметь толщину не менее четырех дюймов , если на нее ставится тяжелая техника. Пропорции бетонной смеси указаны в строительных нормах, однако они могут сильно различаться в зависимости от региона. Все дело в «прочности на сжатие», которая сводится к содержанию воды в смеси.

В зависимости от основания обычная гаражная плита должна иметь толщину не менее 4 дюймов (100 мм). Загрузка тяжелой техники или полок может потребовать увеличения толщины пола гаража до шести дюймов. Для плиты следует использовать не менее четырех дюймов бетона. Он должен быть толще, если используется для поддержки большой шестерни.

Какой толщины бетон для патио?

Бетонный внутренний дворик должен иметь минимальную толщину четыре дюйма. Чтобы поддерживать беседку или джакузи, вам нужно построить ее толщиной от шести до восьми дюймов.

Строительные нормы и правила США обычно требуют толщины 3,5 дюйма и прочности на сжатие 3000 фунтов на квадратный дюйм. Однако существует ряд факторов, влияющих на необходимость армирования бетонного патио арматурой или сеткой.

Какой толщины должен быть бетон для проезжей части?

Подъездные пути для легковых автомобилей обычно имеют неармированное покрытие толщиной четыре дюйма. Рекомендуемая толщина для больших автомобилей составляет пять дюймов. У подъездной дорожки должен быть уклон в один процент или 1/8 дюйма на фут, чтобы обеспечить надлежащий дренаж и устранить стоячую воду.

Как определить толщину односторонней плиты?

При определении толщины односторонней плиты инженеры учитывают такие факторы, как прогиб, изгиб, сдвиг и даже огнестойкость при определении толщины плиты.

Толщина плиты определяется потребностью в ее прогибе, за исключением плит, которые сильно нагружены, например плиты, несущие несколько метров грязи. Если прогибы рассчитаны и признаны приемлемыми, Кодекс ACI ограничивает толщину плиты.

Толщина односторонних плит должна быть не менее L/20 для поддерживаемых плит; L/24 для плит с одним сплошным концом; L/28 для плит с двумя постоянными концами; и L/10 для консолей; где L — размах.

Поскольку эти значения не относятся к зданиям, которые могут быть разрушены при значительном отклонении, их можно использовать.

Использование изгиба и сдвига необходимо для определения толщины плиты не является общим. Если согласованность выбирается на основе требований к прогибу, ее все равно необходимо проверять на протяжении всего процесса проектирования.

Используя требования к прогибу, рассчитайте пробные учитываемые нагрузки на основе расчетной толщины плиты.

Метод коэффициента ACI может использоваться для расчета моментов. Предполагая, что ожидается коэффициент армирования 0,01 или более, проверьте, приемлема ли выбранная вами толщина плиты.

Как я могу определить толщину моей бетонной плиты в двух направлениях?

Критерии прогиба и сдвига должны соответствовать толщине плиты в двух направлениях.

Толщина плиты часто выбирается во избежание чрезмерного прогиба во время эксплуатации. Расчет минимальной толщины плиты в двух направлениях, которая соответствует требованиям к прогибу, обеспечивается Кодексом ACI.

Плоские плиты, плоские плиты, плиты на балках и плиты с внутренними валами или без них могут использоваться с использованием этой технологии. Если вы хотите узнать больше о том, как рассчитать минимальную толщину плиты, перейдите сюда.

Очень важно выбрать плиту достаточной толщины как для внутренних, так и для внешних колонн. Нет никаких ограничений на использование ACI более тонких плит, когда расчетный прогиб находится в пределах допустимых значений.

• Коэффициент постоянной массы.
• Учитывать односторонний сдвиг
• Пробивной сдвиг с двухсторонним контролем
• Прочность плиты на сдвиг следует учитывать, если она меньше предельной нагрузки на сдвиг, действующей на нее. При необходимости следует использовать соответствующие методы.
• Вся панель должна быть утолщена толстой плитой. С другой стороны, вес плиты может иметь противоположный эффект уменьшения силы сдвига.
• Увеличьте толщину плиты рядом с колонной, установив откидную панель.
• Усиление зоны сдвига.
• Типичная толщина плиты составляет от четырех до шести дюймов. На толщину бетонной плиты влияет множество переменных.
• Обычно бетонные плиты для жилых помещений имеют толщину от 4 до 6 дюймов. Все зависит от того, какой вес может выдержать плита, вашего бюджета и местных строительных норм. Например, то, что подходит для патио, может не подойти для дома или общественного моста.
• Создание слишком толстой или слишком тонкой бетонной плиты может привести к финансовым и структурным проблемам. Есть несколько вещей, которые следует учитывать при создании бетонных плит, и в этой статье рассматриваются некоторые из них.

Какие факторы влияют на толщину бетонной плиты?

Вы должны помнить об этих соображениях при выборе бетонных плит.

Для больших весов часто требуются более огромные бетонные плиты. Под нагрузкой бетонная плита расколется, если сделать ее слишком тонкой. Тем не менее, вы также должны быть осторожны, чтобы не тратить слишком много денег на его строительство, следя за тем, чтобы он не был слишком толстым.

Чтобы рассчитать толщину бетонной плиты, являющейся частью фундамента, необходимо также учитывать основания. Толщина бетонной плиты будет определяться видом грунта и зданием над ним.

Увеличенная толщина бетонной плиты может составлять от 8 до 12 дюймов. Чтобы разместить опоры, он будет иметь ширину до двух футов или более. Кроме того, полы должны быть не менее чем на 12 дюймов ниже линии промерзания в местах, где промерзание является проблемой.

Толщина вашей бетонной плиты будет частично определяться местными строительными нормами. Местные органы власти могут адаптировать свои правила к местным условиям, даже если местные законы следуют международным нормам.

В результате то, что работает в Европе, может не сработать в США или Южной Америке. Также возможно, что то, что работает в одном штате, может быть незаконным в другом, в зависимости от законов этого штата.

Толщина бетонных плит также определяется местными строительными нормами в зависимости от типа конструкции, пролета плиты и толщины бетона.

Иными словами, в коммерческих и жилых помещениях будут бетонные полы разной толщины. И плита в доме с подвалом может быть иной, чем плита в доме без подвала.

Убедитесь, что ваша бетонная плита имеет толщину не менее 3,5 дюймов, если вы хотите использовать ее в качестве прямой опоры на земле. Однако большинство жилых и коммерческих построек имеют бетонную плиту толщиной шесть дюймов. С другой стороны, плиты для патио обычно имеют ширину четыре дюйма.

В зависимости от вашего бюджета толщина бетонных плит может быть изменена. Обычно установка бетонной плиты стоит от 4 до 8 долларов за квадратный фут. И каждый кубический фут материалов стоит 4 доллара. Затраты будут варьироваться в зависимости от используемых компонентов, местоположения и площади покрытия.

Перспектива вложения большего количества денег в более толстую плиту может привлечь некоторых людей к минимизации затрат. Уменьшите толщину плиты, если хотите сэкономить на материальных затратах. Однако это было бы плохой идеей.

Толщину плиты можно уменьшить, не нарушая ее конструктивной целостности, если проект одобрит специалист по бетону.

Какова минимальная толщина бетонной плиты?

Обычный диапазон от четырех до шести дюймов. Некоторые плиты могут иметь толщину до 20 дюймов.

Например, в обычном гараже бетонная плита должна иметь толщину не менее четырех дюймов, чтобы соответствовать требованиям строительных норм и правил. Рекомендуется сделать фундамент толщиной от шести до восьми дюймов, если на нем хранится или используется тяжелое оборудование.

С другой стороны, для жилых и коммерческих построек требуется бетонная плита толщиной шесть дюймов.

Бетонная плита толщиной два или три дюйма больше похожа на бетонную подушку. Плиты такого типа можно использовать только в регионах, которые не должны выдерживать большой вес. К таким местам относятся дорожки, навесы и патио.

Важны ли компенсационные швы для моей бетонной плиты?

Да, бетонные полы склонны к провисанию и вздутию. Следовательно, участки, находящиеся непосредственно рядом с ними, могут испытывать большую нагрузку. В связи с этим возникает необходимость в деформационных швах.

Разрезы в мокрой бетонной плите называются деформационными швами. Чтобы избежать трещин в будущем, они допускают движение внутри бетона во время расширения и сжатия. Глубина этих соединений может составлять от дюйма до трех дюймов.

Толщина плиты определяет расстояние между деформационными швами в бетонной плите. Расстояние между деформационными швами (измеряется в футах) не должно превышать толщину бетонной плиты более чем в два-три раза.

Расширительные швы могут располагаться на расстоянии 8-12 футов друг от друга на бетонной плите толщиной четыре дюйма. Однако расстояние между деформационными швами может быть увеличено до значения, в 24–36 раз превышающего толщину плиты.

Однако существует 15-футовое ограничение на расстояние между ними. Существует ограничение на то, какой вес можно перенести с помощью круглых дюбелей.

Можно ли нанести более тонкий слой бетона поверх существующего бетона?

Да, поверх существующего бетона можно нанести более тонкий слой бетона. Добавление тонкого слоя бетона поверх бетонной плиты может сделать ее толще, если вас не устраивает существующая толщина.

Можно использовать покрытие толщиной всего 1,5 дюйма. Общая толщина вашей плиты будет равна сумме двух слоев бетона.

Рискованно добавлять бетон поверх существующей плиты. Если основные дефекты плиты не будут устранены, новый бетонный слой будет страдать от тех же проблем.

Кроме того, бетон по самой своей природе не прилипает к другим бетонным поверхностям. В новую бетонную смесь необходимо добавить связующее вещество, чтобы обеспечить ее надлежащее сцепление со старой.

Трудностей со старой плитой можно избежать, используя разъединитель для разделения двух плит. С другой стороны, бетонные покрытия, материал на основе цемента, используемый в качестве покрытия, может быть залит.

Может использоваться для восстановления эстетической привлекательности изношенных бетонных поверхностей. В качестве бонуса они помогут улучшить структурную целостность вашей текущей бетонной плиты.

Заключение

На толщину бетонной плиты может влиять широкий спектр факторов. Помимо этих соображений, значительное влияние на его выбор будут оказывать местные строительные нормы и правила.

Толщина плиты также влияет на другие аспекты строительства, такие как толщина пароизоляции и теплоизоляция. Также повлияет время высыхания плиты и необходимое количество бетонной смеси.

В связи с этим обратите внимание на толщину бетонных плит. Толщина плиты повлияет на общую устойчивость вашей конструкции, но также повлияет на ваши общие затраты.

Часто задаваемые вопросы (FAQS): Какой толщины может быть моя бетонная плита?

Более тонкие плиты сохнут быстрее, чем толстые бетонные плиты?

Да, по сравнению с более тонкими плитами, более толстым потребуется больше времени для высыхания.

Проще говоря, на сушку плиты толщиной в один дюйм уходит около 30 дней. Нет существенной разницы во времени высыхания 4-дюймовых и 6-дюймовых бетонных плит, покрывающих одинаковую площадь.

Какой толщины может быть моя бетонная плита?

Толщина бетонной плиты определяется весом и размерами плиты. Здания всех видов — жилые и коммерческие — обычно имеют толщину перекрытия шесть дюймов (150 мм).

Для различных типов плит существует множество методов определения толщины плиты. Например, расчет толщины односторонней плиты намного проще, чем расчет толщины двусторонней плиты.

Библиография

Хьюберт Майлз. Какой толщины должны быть бетонные плиты? Осмотр дома: Insider.com. Получено с: https://homeinspectioninsider.com/how-thick-should-concrete-slabs-be/

Прето, С., Колле, Ф., и Гарнье, К. (2014). Оценка жизненного цикла стены из конопляного бетона: влияние толщины и покрытия. Строительство и окружающая среда, 72, 223–231.

Ли, Л. Г., и Кван, А. К. (2013). Расчет бетонной смеси в зависимости от толщины водяной пленки и толщины пленки пасты. Цементно-бетонные композиты, 39, 33-42.

Ваши отзывы помогают нам улучшить качество этих статей.

Толщина плиты крыши для 1, 2, 3 или многоэтажного дома

Толщина плиты крыши для 1, 2, 3 или многоэтажного дома | толщина перекрытия для 2-х этажного дома | Толщина перекрытия для 3-х этажного дома | формула толщины плиты | толщина плиты для высотного здания | толщина плиты для квартиры | толщина плиты в мм, дюймах и метрах.

ЖБ плита крыши представляет собой горизонтальную конструкцию, обеспечивающую ровную поверхность пола/потолка в здании. на основе арматуры, обеспечиваемой опорой балки и колонны, а также соотношения пролетной плиты, обычно классифицируемой на одностороннюю плиту и двустороннюю плиту. Односторонняя плита опирается с двух сторон на балку, и отношение длинного пролета к короткому больше 2, тогда как двусторонняя плита опирается на балку со всех четырех сторон, и отношение длинного пролета к короткому меньше 2,9.0005

◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube

Вы также должны посетить:-

1)что такое бетон и его виды и свойства

расчет количества бетона для 2) и его формула

Плоская плита из армированной плиты, поддерживаемой непосредственно колонной без использования балок, этот тип плиты, как правило, прост в строительстве и требует небольшого каркаса, нагрузка передается непосредственно на колонну. Плоская плита больше подходит для пролета от 6 до 9м и динамической нагрузке от 4 до 8 кН/м2.

Минимальная толщина железобетонной плиты крыши полностью зависит от типа плиты, может быть односторонней или двусторонней плитой или плоской плитой, пролетом плиты, расчетной нагрузкой на плиту. Минимальная толщина плиты не менее 4 дюймов по индийскому стандарту.
Но толщина в основном зависит от расчетной нагрузки и пролета. Помимо этого, марка бетонной смеси и марка стали также являются важным фактором, влияющим на толщину плиты.

Общая толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Мы рекомендуем использовать железобетонные плиты толщиной 5″ для 1, 2 и 3 этажных зданий.

Согласно индийскому стандарту толщина железобетонной плиты крыши в строительстве жилых домов составляет 4 дюйма (100 мм). Рекомендуется использовать от 5 до 6 дюймов (от 125 мм до 150 мм), если бетон будет время от времени подвергаться большим нагрузкам.

9Толщина железобетонной плиты 0003 является важным фактором при проектировании строительных конструкций и напрямую связана со стоимостью здания структурной системы. например, в высотном здании увеличение толщины железобетонной плиты на 5 мм приводит к значительному увеличению осевой нагрузки на колонну. затем мы должны увеличить размер арматуры колонны, размер фундамента и размер балки, а также арматуру балки. наконец, это повлияет на стоимость строительства.

Следовательно, мы должны ограничить толщину в любой строительной конструкции до предела, требуемого проектом. Ключевым фактором, влияющим на минимальную толщину плиты, может быть приложенная нагрузка, пролет плиты, прочность бетона, длина пролета, требования пожарной безопасности и т. д.

В разных стандартах могут быть указаны разные требования к толщине плиты, однако мы можем рассчитать основные требования и минимальную толщину с учетом вышеуказанного фактора.

Как рассчитать минимальную толщину железобетонной плиты крыши?

Расчет основан только на требованиях к конструкции и деталям в соответствии с BS8110, часть 01

1) Бетонное покрытие железобетонной плиты крыши равно 20 мм, что является минимальным, указанным в нормах для условий умеренного воздействия с огнестойкостью в течение одного часа.

2) диаметр арматурного стержня равен 10 мм и у нас 2 стержня в верхней бетонной фибре и 2 стержня в нижней нижней бетонной фибре в балке.

3) минимальное расстояние между стержнями в чистоте равно размеру заполнителя + 5, обычно для бетонных работ мы используем заполнитель 20 мм.

Формула толщины плиты: – расчет формулы толщины плиты основан только на требованиях к конструкции и детализации в соответствии с требованиями BS8110, часть 01, где указано, что

Формула толщины плиты = (Покрытие ×4)+ (Диаметр стержня ×4)+ ( совокупный размер +5)

Следовательно, минимальная толщина бетона может быть рассчитана следующим образом =20×2+10×4+20+5=105 мм.

Это теоретическое требование к толщине железобетонной плиты крыши согласно расчету. Арматура может быть размещена с точностью, рассчитанной для сохранения зазора между стержнями в размере совокупного размера + 5. Дальнейшая арматура плиты будет нарушена арматурой балки, поэтому очень трудно выполнить это требование, поскольку ограничение толщины до 105 мм является практически сложной задачей. Поэтому мы широко использовали бетонную плиту толщиной 125 мм.

В соответствии со стандартом ACI318 указана минимальная толщина плиты на основе пролета плиты. Толщина плиты для свободно опертой плиты = пролет/20, сплошная плита с одного конца = пролет/24, сплошная плита с обоих концов = пролет/28, консольная плита = пролет/10, которую мы использовали. Где пролет — расстояние в свету между двумя опорами.

Предполагая, что длина пролета между двумя опорами составляет 12 футов, используя правило большого пальца для расчета толщины плиты пролёт/30, мы получаем толщину плиты = 12×12 дюймов/30=4,8 дюйма, которая принимается равной 5 дюймам (125 мм) толстый.

Как рассчитать толщину железобетонной плиты крыши? : фактическая толщина железобетонной плиты крыши рассчитывается на основе конструкции армирования с учетом приложенной нагрузки, пролета плиты, прочности бетона, длины пролета, требований пожарной безопасности. Учитывая, что толщина покрытия железобетонной плиты крыши составляет 20 мм, что обеспечивает 4 шт. 12-мм стержня в балке и размер заполнителя 20 мм для бетонных работ, минимальная толщина бетона может быть рассчитана следующим образом = 20 × 2 + 12 × 4 + 20 + 5 = 113 мм. , который принимается равным 125 мм (5″).

Толщина железобетонной плиты крыши для 1-, 2-, 3- или многоэтажного дома

Будь то 1-этажное, 2-этажное, 3-этажное или 10-этажное или многоэтажное здание или квартира, односторонняя плита или двусторонняя плита, квартира плиты, толщина плиты зависит от пролета и типа плиты, а не от количества этажей.

Толщина железобетонной плиты крыши для 1, 2, 3 этажного дома :- Общее, толщина плиты 6 дюймов (150 мм) считается для жилого дома 1 (G+0), 2 (G+1), 3 (G+2 ) этажное и коммерческое здание с деталями усиления по проекту. Для 1 (Г+0), 2 (Г+1), 3 (Г+2) этажного дома рекомендуется использовать железобетонные плиты толщиной 5 дюймов (125 мм).

Обычно односторонние плиты и консольные плиты имеют большую глубину, чем двусторонние плиты. Значение толщины двухсторонних плит (плиты, опирающиеся на балки по всем краям и L/B менее 2,0) будет L/20, где L — пролет. Таким образом, можно предположить, что 4-метровая плита имеет толщину 200 мм.

Однако это также зависит от нагрузки на плиты. При проектировании предполагаемая приблизительная глубина должна быть проверена на напряжения, прогиб, продавливание (если это плоская плита) и т. д. Конечно, плоские плиты, которые не имеют опорных балок, будут иметь большую глубину, и их конструкция сильно отличается. чем односторонние или двухсторонние плиты.

Толщина односторонней плиты: — толщина односторонней плиты должна быть не менее L/20 для свободно опертой плиты; L/24 для плит со сплошным концом; L/28 для плит с непрерывными обоими концами; и L/10 для консолей; где L — размах. Мы рекомендуем использовать железобетонную плиту крыши толщиной от 5 до 6 дюймов (от 125 до 150 мм) для односторонней плиты.

Толщина двухполосной плиты: — минимальная толщина любой двухполосной плиты без внутренних балок не должна быть меньше следующей: Для плит без откидной панели 125 мм. Для плит с откидной панелью 100 мм. Мы рекомендуем использовать железобетонную плиту крыши толщиной от 4 до 5 дюймов (от 100 до 125 мм) для двусторонней плиты.

Толщина плоской плиты: — толщина плоской плиты должна быть не менее L/20 для свободно опертой плиты; L/24 для плит со сплошным концом; L/28 для плит с непрерывными обоими концами; и L/10 для консолей; где L — размах. Мы рекомендуем использовать железобетонную плиту крыши толщиной от 5 до 6 дюймов (от 125 до 150 мм) для плоской плиты.

Толщина плиты для высотного здания: — толщина плиты для высотного здания должна быть не менее L/20 для свободно опертых плит; L/24 для плит со сплошным концом; L/28 для плит с непрерывными обоими концами; и L/10 для консолей; где L — размах. Мы рекомендуем использовать железобетонные плиты крыши толщиной от 4 до 8 дюймов (от 100 до 200 мм) для высотных зданий.

Толщина плиты для квартиры: — толщина плиты для квартиры должна быть не менее L/20 для свободно опертых плит; L/24 для плит со сплошным концом; L/28 для плит с непрерывными обоими концами; и L/10 для консолей; где L — размах.
