Монолитная плита перекрытия — устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Содержание

  • 1 Преимущества монолитных плит перед пустотными
  • 2 Изготовление плиты перекрытия своими руками
  • 3 Расчет нагрузки
  • 4 Как залить плиту: технология
    • 4.1 Монтаж опалубки
    • 4.2 Усиление пола, армирование ЖБ перекрытия
    • 4.3 Подготовка бетона
    • 4.4 Бетонирование монолита
    • 4.5 Застывание плиты, уход за бетоном

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:

  • Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
  • Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
  • Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
  • Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
  • Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
  • Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

  • Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
  • Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:

  • Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
  • Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
  • Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
  • Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

  • Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
  • Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:

  • Марка бетона
  • Размер расчетных усилий, которые воздействуют на единицу площади плиты
  • Толщина плиты из бетона
  • Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:

  • Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
  • Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
  • Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
  • Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
  • Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
  • Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:

  • Резка прутков на куски нужного размера
  • Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
  • Раскладка фиксаторов, укладка нижней сетки на них
  • Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
  • Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:

  • Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
  • Рабочий диаметр – от 8 до 16 миллиметров
  • Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
  • Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:

  • Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
  • Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
  • Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:

  • Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
  • Уплотнение слоя поверхностным или глубинным вибратором
  • Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:

  • 3 суток – 30% прочности по марке
  • 14 суток – до 80% прочности
  • 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

какие бывают плиты в кирпичном доме, используют для строительства, размеры для двухэтажных

Возведение собственного дома — важное и ответственное дело, в котором не бывает мелочей. Продумать и просчитать каждую деталь довольно сложно, но основные и жизненно важные моменты необходимо распланировать заранее, еще на этапе проектирования. Одним из таких случаев будет выбор главных несущих элементов — плит перекрытия, которые используются не только при многоэтажном строительстве. Какие бывают типы и размеры перекрытий, основные габариты и методы утепления, а также возможные варианты перекрытия в деревянных частных домах — вся информация в нашей статье.

Содержание

  • 1 Виды и краткая классификация плит
    • 1.1 Деревянные
    • 1.2 Металлические
    • 1.3 Железобетонные балки
    • 1.4 Монолитная
    • 1.5 Сборно – монолитное
  • 2 Как рассчитать и утеплить перекрытия

Виды и краткая классификация плит

Разумеется, в первую очередь различают эти элементы по типу назначения, используемому материалу и конфигурации. Краткий обзор каждого показателя и основные критерии выбора подходящих перекрытий рассмотрены далее.

Как использовать плиты перекрытия Сортамент размеры и другие данные строительного материала можно узнать из данной статьи.

По виду назначения:

  • Межэтажные используются в многоэтажном строительстве.
  • Подвальные расположены между подвалом здания и первым этажом.
  • Цокольные отделяют этаж от подолья.
  • Чердачные могут использоваться даже для одноэтажных домов, отделяя чердак.

Плита перекрытия ребристая размеры и другие данные можно узнать из статьи.

На видео – размеры плит перекрытия для частного дома:

Вся информация про деревянные межэтажные перекрытия в доме из газобетона указана в данной статье.

В зависимости от предназначения несущего элемента необходимо просчитать его габариты и необходимую нагрузку. Бывают перекрытия с использованием балочных конструкций, а есть просто однородные монолитные элементы. Прежде всего также следует определиться и с видом используемого материала: дерево, металл или железобетон.

Деревянные

Самый распространенный и доступный материала, причем используются деревянные балки для разных домов, не только из дерева. На несущие балки, установленные поперек самой узкой стены, существуют некоторые ограничения:

  • Межэтажные перекрытия: можно перекрывать не более пяти метров.
  • Чердачное перекрытие: максимальная длина балки не должна превышать шести метров.

Эти цифры не просто прихоть, а тщательно просчитанные величины. Размер сечения деревянных балок также будет влиять на способность несущей конструкции выдерживать заданные нагрузки. Основные показатели сведены к таблице.

Железобетонные плиты перекрытия размеры и другие данные указаны в статье.

Расчет деревянной балки для перекрытия жилых домов:

№№ п/п:Сечение несущей балки перекрытия:Шаг установки несущих балок для разных перекрываемых расстояний, см:
3 метра:3,5 метра:4 метра:4,5 метра:5 метров:
МПЧПМПЧПМПЧПМПЧПМПЧП
1.5×16.8012060904565–50–40
2.6×20.125185801357010555804565
3.10×10.609045703550–40––

МП — это условное обозначение межэтажного перекрытия. ЧП соответственно — чердачное перекрытие. Если в графе стоит «-», использование такой балки для приведенного расстояния небезопасно. Половая доска также должна быть достаточно прочная, толщиной не менее 3 см.

Двутавровая деревянная балка перекрытия цена, а так же остальные характеристики строительного материала указаны в статье.

По таким параметрам можно ориентироваться при создании проекта строительства. При этом следует учитывать характерные особенности используемого материала. Обычно для балок используется древесина хвойных пород деревьев, следовательно, даже, несмотря на специальные пропитки и технологию просушки, материал не лишен некоторых нюансов натурального сырья.

Деревянные балки перекрытия размеры цена и другие данные описаны в статье

Преимущества

  • Доступная стоимость.
  • Относительно легкий вес.
  • Возможность самостоятельного монтажа без привлечения спецтехники и дополнительных работников.
  • Быстрая установка.
  • Широкий выбор и возможность изготовления под заказ.

На видео-перекрытия между этажами в частном доме:

Плиты перекрытия маркировка и размеры указаны в статье.

Среди недостатков наиболее характерные для древесины: гниение, разрушение под воздействием грибка, насекомых – вредителей, пожароопасность и старение. Именно поэтому перед установкой используются различные составы для обработки. Они придадут дереву дополнительную прочность, огнеупорность и стойкость к бактериологическим атакам. Дополнительно места соприкосновения с каменными и металлическими поверхностями лучше обернуть рубероидом для создания необходимой гидроизоляции. Для этих же целей можно использовать монтажную пену.

Металлические

Бывают разных по конфигурации видов: уголок, швеллер и двутавр. Все они рассчитаны на различную нагрузку, но в отличие от деревянных занимают меньше места, экономнее и долговечнее. Перекрываемый пролет может быть до шести метров. Достоинства: пожаростойкость, не страшны вредители и гниение. Из недостатков можно отметить отсутствие тепло и звукоизоляции. Чтобы это исправить, можно обмотать концы балок войлоком, но обычно это малоэффективно.

В качестве плит перекрытия для металлических балок используются деревянные доски или облегченный бетон, который заливают в опалубку. Второй метод слишком трудоемкий и применяется в особо исключительных случаях. А про то, где используют двутаровые балки, их вес и габариты читайте в статье.

Как используется  плита перекрытия пк 15 можно узнать в данной статье.

Железобетонные балки

Бетонные конструкции способны перекрыть пролеты от 3 до 7,5 метра. Частота укладки не менее 60 сантиметров. Расстояние между балками заполняют бетонными растворами и пустотелыми блоками.

Положительных моментов два:

  1. Перекрывается более широкое расстояние, нежели способны металлические и деревянные перекрытия.
  2. Не требуется дополнительная звукоизоляция и защита от вредителей.

Негативная сторона: самостоятельно такую балку установить сложно, требуется привлечение специализированной техники, а значит увеличение затрат.

Обычно это монолитные плиты, в которых нет четко выраженных конфигураций, иначе их еще называют безбалочными. Чаще всего используются железобетонные пустотелые панели или сплошные плиты из легких бетонов.

Многопустотные плиты перекрытия серия 1.141 1 используется именно так как указано в статье.

Преимущества

  • Высокая прочность.
  • Выдерживают нагрузку более 200 кг/м².
  • Не подвержены гниению и порче вредителями.

Недостатками станет необходимость привлечения специальной техники для установки, а также учет стандартных габаритов плит при планировании дома. Некоторые предприятия могут сделать плиты под заказ, но это также дополнительные затраты. Также для установки плит необходим достаточно прочный фундамент и толщина стен не менее 25 см. Щели между плитами необходимо заделать цементом. Огромным преимуществом становится именно показатель выдержки нагрузки на пустотные плиты перекрытия.

Монолитная

Если конфигурация здания не позволяет использовать стандартные готовые плиты, можно выбрать следующий вариант — заливка железобетонной конструкции своими силами. Процесс этот трудоемкий и продолжительный, но усилия сторицей окупятся благодаря долгому сроку службы и прочностным характеристикам.

Для этого необходимо установить несущие балки, опалубку и систему армирования. Вся конструкция заливается бетоном, для которого использовался цемент марки не ниже 200. Выдерживается плита не менее 28 дней до полного застывания. Заливка осуществляется сразу, для этого необходима как минимум бетономешалка приличного объема, в идеале лучше приобрести готовый раствор в необходимом количестве. Как правило, для несущей способности вполне буде достаточно слоя бетона от 10 до 30 см.

О том какой размер бруса можно использовать при перекрытии дома, описано в данной статье.

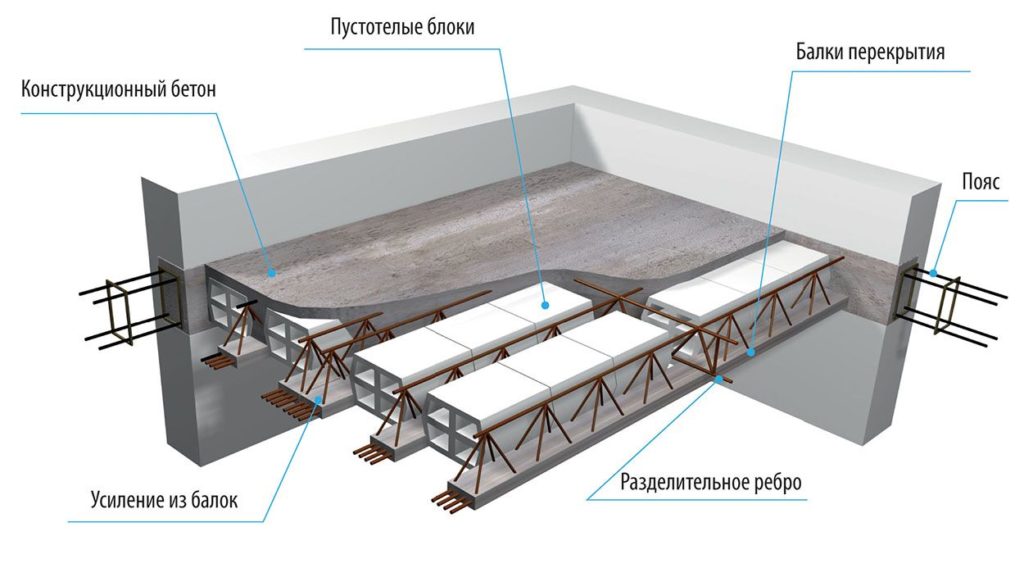

Сборно – монолитное

Улучшенная версия предыдущего варианта, где место плит перекрытия используются пустотелые блоки, сверху они заливаются слоев бетона. Преимуществами станут более легкий монтаж и хорошее качество покрытия. Благодаря таким конструкциям можно воплощать любые возможные архитектурные проекты. Недостатком будет трудоемкой процесс укладки и транспортирования блоков.

Как рассчитать и утеплить перекрытия

  1. Оптимальным решением будет приобретение готовых плит из минеральной ваты.
  2. Нижний слой сделать из полотна рубероида, сверху засыпав его глиной (смешанной пополам с песком), шлаком и древесными опилками.
  3. Специальные древесные плиты из деревянных опилок и бетона. Их можно приобрести готовые, а можно сделать самостоятельно. Для этого на одну часть опилок используют 0,3 части цементного раствора, 4 части глины, 1,5 извести и 2 части воды. Плиты формируют заданных размеров, немного подсушивают и используют в качестве теплоизоляции.

На видео рассказывается, как утеплить межэтажное перекрытие в частном доме:

Читайте и о том, как спланировать одноэтажный дом из газобетона.

Плиты перекрытия современного ассортимента открывают широкие возможности для индивидуального строительства. Благодаря многим вариантам возможно осуществление самых неожиданных архитектурных проектов и задумок. При возведении зданий можно комбинировать и видоизменять существующие типы несущих конструкций, главное, прежде всего, руководствоваться основными правилами безопасности.

Бетонные плиты перекрытия на грунте

By The Old House Web

Плита с утолщенным краем

При укладке бетонных плит перекрытия должны быть выполнены определенные основные требования, чтобы обеспечить удовлетворительное покрытие пола.

К ним относятся:

  • Установите уровень чистового пола достаточно высоко над естественным уровнем земли, чтобы можно было наклонить отделочный пол вокруг дома для хорошего дренажа. До плиты должно быть не менее восьми дюймов над землей и сайдинга не менее шести дюймов.
  • Верхний слой почвы должен быть удален, а канализационные и водопроводные линии должны быть проложены, а затем засыпаны 4-6 дюймами гравия или щебня, хорошо утрамбованными на месте.
  • Под бетонной плитой следует использовать пароизоляцию, состоящую из плотной пластиковой пленки, такой как полиэтилен толщиной 6 мил или 45-фунтовая или более тяжелая кровельная пленка, с рейтингом не менее 1/2 проницаемости. Стыки должны быть зашлифованы не менее чем на четыре дюйма и загерметизированы. Барьер должен быть достаточно прочным, чтобы противостоять проколу во время укладки бетона.
  • По периметру стены должна быть установлена ​​постоянная водонепроницаемая непоглощающая жесткая изоляция. Изоляция может проходить вниз по внутренней стороне стены по вертикали или под кромку плиты по горизонтали.
  • Плита должна быть армирована проволочной сеткой № 10 размером шесть на шесть дюймов или другой эффективной арматурой. Бетонная плита должна быть не менее четырех дюймов толщиной. Монолитная плита обычно предпочтительнее в термитниках. №
  • После выравнивания и стяжки поверхность следует загладить деревянными или металлическими терками, пока бетон еще пластичен. Если для укладки деревянного или эластичного напольного покрытия из плитки требуется гладкая, плотная поверхность, поверхность следует зашпаклевать стальной теркой.

Типы плит

Комбинированная плита и фундамент

Комбинированная плита и фундамент, иногда называемая плитой с утолщенными краями, используется в теплом климате, где промерзание не является проблемой и где условия почвы особенно благоприятны. Он состоит из неглубокого армированного по периметру фундамента, залитого за одно целое с плитой поверх пароизоляции.

Нижняя часть фундамента должна быть не менее чем на один фут ниже естественной линии уклона и опираться на твердую, незаполненную и хорошо дренированную почву.

Независимая бетонная плита и стены фундамента

Когда земля промерзает на значительную глубину в течение зимы, стены дома должны поддерживаться фундаментом или опорами ниже линии промерзания до твердых опор на незасыпанном грунте.

В такой конструкции бетонная плита и фундаментные стены обычно разделены.

Три типовые системы подходят для таких условий, как показано на прилагаемых рисунках.

Усиленная балка для бетонной плиты. Пролеты балок между бетонными опорами, расположенными ниже линии промерзания.

Независимая бетонная плита пола и стена. Бетонный блок используется поверх залитого фундамента ниже линии промерзания. Жесткая изоляция может располагаться и по внутренней стороне стены блока.

Полная фундаментная стена для холодного климата. Теплопровод по периметру, показанный на рисунке, изолирован для уменьшения потерь тепла.

Взято из книги «Деревянно-каркасное домостроение» Л.О. Андерсон, первоначально опубликованный как Справочник по сельскому хозяйству № 73 в 1970 Государственной типографии США и подготовлено Министерством сельского хозяйства.

Внутренняя паутина старого дома

Barndominium Требования к бетону и фундаменту

Barndominiums и сборные дома Absolute Steel предназначены для крепления к бетонному основанию или плите. В то время как технически наши здания могут быть установлены на голой земле, потому что кто-то будет жить в барндоминиуме или в доме-комплекте, будут применяться местные строительные нормы и правила. Эти строительные нормы потребуют бетонного фундамента или плиты.

ОСОБОЕ ПРИМЕЧАНИЕ ДЛЯ РЕГИОНОВ С ХОЛОДНОЙ ПОГОДОЙ: Описанные ниже способы применения бетона не учитывают требования к линии замерзания. Если вы живете в районе с очень холодными зимами и линией заморозков, ваши бетонные основания должны быть глубже, чем показано здесь. Местные строительные органы могут предоставить информацию о требованиях к трубопроводу защиты от замерзания в вашем регионе.

ПРИМЕЧАНИЕ: ВСЕГДА уточняйте в местном строительном отделе требования к бетону. Мы можем предоставить инженерные планы, если вам нужно. Информация ниже предназначена для общая ссылка только и может не относиться к вашему конкретному местоположению.

Размер плиты

Ваша плита должна быть той же ширины что и ваше здание, и на 2″ длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна иметь ширину 20 футов и длину 40 футов 2 дюйма.

Толщина плиты

Толщина пола должна быть не менее 4 дюймов. Прочность бетона должна быть не менее 2500 фунтов на квадратный дюйм, с армированием волокнистой сеткой, добавленной на бетонном заводе ИЛИ Арматурный стержень №3 на 24-дюймовых центрах.

Если вы планируете припарковать больших, тяжелых транспортных средств внутри (например, грузовики или более крупные автофургоны), вам следует рассмотреть возможность изготовления плиты толщиной 6 дюймов и использования бетона 4000 фунтов на квадратный дюйм. Вам может не понадобиться это для домашнего комплекта, но часто barndominium можно использовать для хранения транспортных средств и тяжелого оборудования.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или загладьте компенсационные швы, сделанные во время этапов отделки бетона.

Для оценки мы можем сообщить вам, что в нашем районе (Феникс, Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов США за квадратный фут. Цены в вашем регионе могут отличаться.

Требования к фундаменту

Одновременно с заливкой плиты вам также потребуется залить фундаментов по периметру , как показано ниже. Это называется монолитной заливкой или монолитной плитой .
