Толщина плиты перекрытия в частном доме монолитной минимальная: Толщина бетонного перекрытия между этажами

Какой толщины должна быть монолитная плита перекрытия в многоэтажном доме? — CemGid.ru

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

• Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
• Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

какие бывают плиты в кирпичном доме, используют для строительства, размеры для двухэтажных

Возведение собственного дома — важное и ответственное дело, в котором не бывает мелочей. Продумать и просчитать каждую деталь довольно сложно, но основные и жизненно важные моменты необходимо распланировать заранее, еще на этапе проектирования. Одним из таких случаев будет выбор главных несущих элементов — плит перекрытия, которые используются не только при многоэтажном строительстве. Какие бывают типы и размеры перекрытий, основные габариты и методы утепления, а также возможные варианты перекрытия в деревянных частных домах — вся информация в нашей статье.

Содержание

• 1 Виды и краткая классификация плит
  • 1.1 Деревянные
  • 1.2 Металлические
  • 1.3 Железобетонные балки
  • 1.4 Монолитная
  • 1.5 Сборно – монолитное
• 2 Как рассчитать и утеплить перекрытия

Виды и краткая классификация плит

Разумеется, в первую очередь различают эти элементы по типу назначения, используемому материалу и конфигурации. Краткий обзор каждого показателя и основные критерии выбора подходящих перекрытий рассмотрены далее.

Как использовать плиты перекрытия Сортамент размеры и другие данные строительного материала можно узнать из данной статьи.

По виду назначения:

• Межэтажные используются в многоэтажном строительстве.
• Подвальные расположены между подвалом здания и первым этажом.
• Цокольные отделяют этаж от подолья.
• Чердачные могут использоваться даже для одноэтажных домов, отделяя чердак.

Плита перекрытия ребристая размеры и другие данные можно узнать из статьи.

На видео – размеры плит перекрытия для частного дома:

Вся информация про деревянные межэтажные перекрытия в доме из газобетона указана в данной статье.

В зависимости от предназначения несущего элемента необходимо просчитать его габариты и необходимую нагрузку. Бывают перекрытия с использованием балочных конструкций, а есть просто однородные монолитные элементы. Прежде всего также следует определиться и с видом используемого материала: дерево, металл или железобетон.

Деревянные

Самый распространенный и доступный материала, причем используются деревянные балки для разных домов, не только из дерева. На несущие балки, установленные поперек самой узкой стены, существуют некоторые ограничения:

• Межэтажные перекрытия: можно перекрывать не более пяти метров.
• Чердачное перекрытие: максимальная длина балки не должна превышать шести метров.

Эти цифры не просто прихоть, а тщательно просчитанные величины. Размер сечения деревянных балок также будет влиять на способность несущей конструкции выдерживать заданные нагрузки. Основные показатели сведены к таблице.

Железобетонные плиты перекрытия размеры и другие данные указаны в статье.

Расчет деревянной балки для перекрытия жилых домов:

№№ п/п:	Сечение несущей балки перекрытия:	Шаг установки несущих балок для разных перекрываемых расстояний, см:
		3 метра:		3,5 метра:		4 метра:		4,5 метра:		5 метров:
		МП	ЧП	МП	ЧП	МП	ЧП	МП	ЧП	МП	ЧП
1.	5×16.	80	120	60	90	45	65	–	50	–	40
2.	6×20.	125	185	80	135	70	105	55	80	45	65
3.	10×10.	60	90	45	70	35	50	–	40	–	–

МП — это условное обозначение межэтажного перекрытия. ЧП соответственно — чердачное перекрытие. Если в графе стоит «-», использование такой балки для приведенного расстояния небезопасно. Половая доска также должна быть достаточно прочная, толщиной не менее 3 см.

Двутавровая деревянная балка перекрытия цена, а так же остальные характеристики строительного материала указаны в статье.

По таким параметрам можно ориентироваться при создании проекта строительства. При этом следует учитывать характерные особенности используемого материала. Обычно для балок используется древесина хвойных пород деревьев, следовательно, даже, несмотря на специальные пропитки и технологию просушки, материал не лишен некоторых нюансов натурального сырья.

Деревянные балки перекрытия размеры цена и другие данные описаны в статье

Преимущества

• Доступная стоимость.
• Относительно легкий вес.
• Возможность самостоятельного монтажа без привлечения спецтехники и дополнительных работников.
• Быстрая установка.
• Широкий выбор и возможность изготовления под заказ.

На видео-перекрытия между этажами в частном доме:

Плиты перекрытия маркировка и размеры указаны в статье.

Среди недостатков наиболее характерные для древесины: гниение, разрушение под воздействием грибка, насекомых – вредителей, пожароопасность и старение. Именно поэтому перед установкой используются различные составы для обработки. Они придадут дереву дополнительную прочность, огнеупорность и стойкость к бактериологическим атакам. Дополнительно места соприкосновения с каменными и металлическими поверхностями лучше обернуть рубероидом для создания необходимой гидроизоляции. Для этих же целей можно использовать монтажную пену.

Металлические

Бывают разных по конфигурации видов: уголок, швеллер и двутавр. Все они рассчитаны на различную нагрузку, но в отличие от деревянных занимают меньше места, экономнее и долговечнее. Перекрываемый пролет может быть до шести метров. Достоинства: пожаростойкость, не страшны вредители и гниение. Из недостатков можно отметить отсутствие тепло и звукоизоляции. Чтобы это исправить, можно обмотать концы балок войлоком, но обычно это малоэффективно.

В качестве плит перекрытия для металлических балок используются деревянные доски или облегченный бетон, который заливают в опалубку. Второй метод слишком трудоемкий и применяется в особо исключительных случаях. А про то, где используют двутаровые балки, их вес и габариты читайте в статье.

Как используется  плита перекрытия пк 15 можно узнать в данной статье.

Железобетонные балки

Бетонные конструкции способны перекрыть пролеты от 3 до 7,5 метра. Частота укладки не менее 60 сантиметров. Расстояние между балками заполняют бетонными растворами и пустотелыми блоками.

Положительных моментов два:

1. Перекрывается более широкое расстояние, нежели способны металлические и деревянные перекрытия.
2. Не требуется дополнительная звукоизоляция и защита от вредителей.

Негативная сторона: самостоятельно такую балку установить сложно, требуется привлечение специализированной техники, а значит увеличение затрат.

Обычно это монолитные плиты, в которых нет четко выраженных конфигураций, иначе их еще называют безбалочными. Чаще всего используются железобетонные пустотелые панели или сплошные плиты из легких бетонов.

Многопустотные плиты перекрытия серия 1.141 1 используется именно так как указано в статье.

Преимущества

• Высокая прочность.
• Выдерживают нагрузку более 200 кг/м².
• Не подвержены гниению и порче вредителями.

Недостатками станет необходимость привлечения специальной техники для установки, а также учет стандартных габаритов плит при планировании дома. Некоторые предприятия могут сделать плиты под заказ, но это также дополнительные затраты. Также для установки плит необходим достаточно прочный фундамент и толщина стен не менее 25 см. Щели между плитами необходимо заделать цементом. Огромным преимуществом становится именно показатель выдержки нагрузки на пустотные плиты перекрытия.

Монолитная

Если конфигурация здания не позволяет использовать стандартные готовые плиты, можно выбрать следующий вариант — заливка железобетонной конструкции своими силами. Процесс этот трудоемкий и продолжительный, но усилия сторицей окупятся благодаря долгому сроку службы и прочностным характеристикам.

Для этого необходимо установить несущие балки, опалубку и систему армирования. Вся конструкция заливается бетоном, для которого использовался цемент марки не ниже 200. Выдерживается плита не менее 28 дней до полного застывания. Заливка осуществляется сразу, для этого необходима как минимум бетономешалка приличного объема, в идеале лучше приобрести готовый раствор в необходимом количестве. Как правило, для несущей способности вполне буде достаточно слоя бетона от 10 до 30 см.

О том какой размер бруса можно использовать при перекрытии дома, описано в данной статье.

Сборно – монолитное

Улучшенная версия предыдущего варианта, где место плит перекрытия используются пустотелые блоки, сверху они заливаются слоев бетона. Преимуществами станут более легкий монтаж и хорошее качество покрытия. Благодаря таким конструкциям можно воплощать любые возможные архитектурные проекты. Недостатком будет трудоемкой процесс укладки и транспортирования блоков.

Как рассчитать и утеплить перекрытия

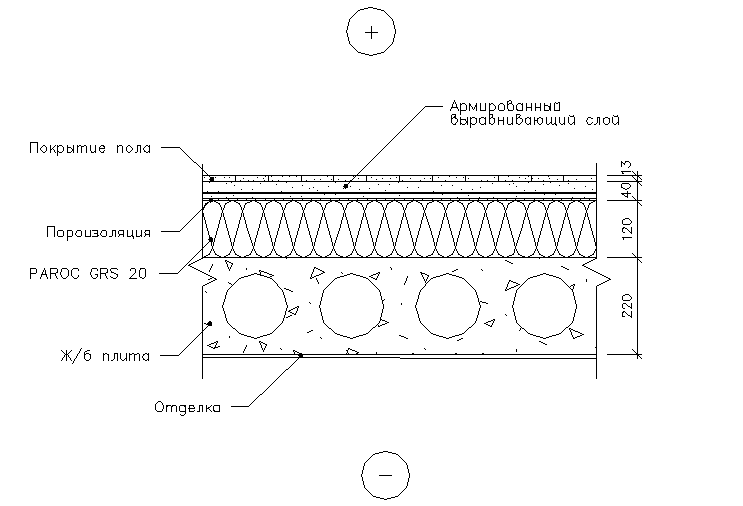

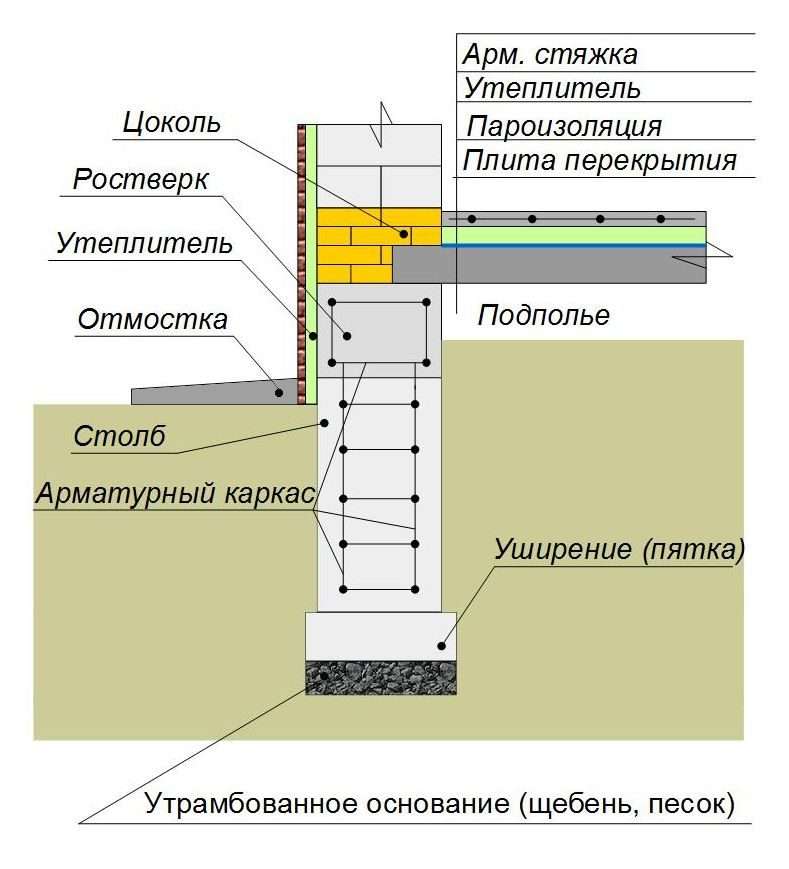

1. Оптимальным решением будет приобретение готовых плит из минеральной ваты.
2. Нижний слой сделать из полотна рубероида, сверху засыпав его глиной (смешанной пополам с песком), шлаком и древесными опилками.
3. Специальные древесные плиты из деревянных опилок и бетона. Их можно приобрести готовые, а можно сделать самостоятельно. Для этого на одну часть опилок используют 0,3 части цементного раствора, 4 части глины, 1,5 извести и 2 части воды. Плиты формируют заданных размеров, немного подсушивают и используют в качестве теплоизоляции.

На видео рассказывается, как утеплить межэтажное перекрытие в частном доме:

Читайте и о том, как спланировать одноэтажный дом из газобетона.

Плиты перекрытия современного ассортимента открывают широкие возможности для индивидуального строительства. Благодаря многим вариантам возможно осуществление самых неожиданных архитектурных проектов и задумок. При возведении зданий можно комбинировать и видоизменять существующие типы несущих конструкций, главное, прежде всего, руководствоваться основными правилами безопасности.

Как построить плиту на уровне земли

Строительство плиты на уровне земли — техническое руководство воздействие на окружающую среду во время строительства

, а также может обеспечить значительную экономию финансовых средств.

Заменив бетон менее ударопрочными и более эффективными строительными материалами, такими как высокоэффективная изоляция, вы можете сократить выбросы многих тонн парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство из плит на уровне грунта — это довольно необычный метод строительства домов, при котором обычная фундаментная стена и подвал или подполье заменяются бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением мест с сильным уклоном, и повышение производительности плиты на ровных полах просто достигается путем добавления изоляции — да, у нас есть руководство о том, как изолировать плиту на ровных полах при строительстве. , здесь.

Зачем строить на плите, а не на фундаменте?

Чтобы сэкономить деньги и сократить выбросы углерода, а также иметь более здоровый и долговечный дом. Подробное руководство по выбору между плитой на уровне или цокольным этажом для фундамента дома смотрите здесь, но мы дадим выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с заливки бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно высотой от 8 до 10 футов.

В зоне с холодным климатом фундамент подвала должен быть заглублен на глубину от четырех до пяти футов, чтобы защитить фундамент и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание занять это пространство, и так рождается подвальная комната отдыха или пещера для людей — и важно также понимать, как выбрать между подвальным пространством или плитным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на уровне грунта или с фундамента, в отсутствие скальной породы и то, и другое будет опираться на грязь. Таким образом, одно из них не более «устойчиво», чем другое, или более восприимчиво к морозному пучению, чем другое, если оно должным образом изолировано по периметру.

В случае «выходного подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и более качественными стенами, хотя, если вам нужно построить подвал, чтобы оптимизировать квадратные футы на вашем строительном участке, тогда изучите передовой опыт для изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться правильно отделывать подвал и изолировать его, чтобы избежать плесени, см. здесь.

В холодном климате плита на уровне грунта может легко избежать морозного пучения благодаря простому добавлению изоляции юбки, которая защищает периметр фундамента, так что он никогда не будет подвергаться циклу замерзания/оттаивания, а вместо этого останется закрытым к относительно постоянной температуре земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству мелкозаглубленной плиты с защитой от мороза на ровном фундаменте с использованием пенопластовых форм здесь.

Изоляция юбки – это очень простое и экономичное решение, которое можно (и нужно) применять и к фундаменту подвала, так как это поможет снизить потери тепла за счет поддержания гораздо более высокой температуры стен подвала.

В дополнение к значительной экономии средств во время строительства, плита на уровне земли снизит риск проблем, связанных с влажностью и просачиванием воды, которые являются типичными проблемами, с которыми сталкиваются подвальные помещения.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорог в закупке и чрезвычайно энергозатратен при производстве. Процесс строительства подвала требует 3 дорогостоящих выездов бригады бетоновозов; один раз залить фундамент, второй раз залить стены и третий раз залить цокольный этаж. На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После того, как будет заложен фундамент подвала, сверху необходимо построить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на горизонтальной плите, имеет меньший риск повреждения от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах. Подвалы также могут быть подвержены инфильтрации радона, поэтому, чтобы узнать, как предотвратить повышение уровня радона в домах, см. здесь, или, чтобы конкретно узнать, как удалить газ радон из подвалов и подвальных помещений, см. здесь.

Здоровье, долговечность и комфорт:

Несмотря на широкое распространение готовых подвалов, в целом отсутствует понимание дополнительных проблем, связанных с подземным строительством. Это может означать, что во многих случаях не соблюдаются надлежащие методы строительства в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны иметь возможность сохнуть по крайней мере в одном направлении. В холодном климате надземные стены должны быть спроектированы таким образом, чтобы они высыхали преимущественно наружу. Но, поскольку почва во всех отношениях является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает этого, и тревожно большое количество домов имеют повреждения от влаги и плесени, что отчасти является причиной роста респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано заканчиваем подвалы. Бетон в основном состоит из воды, а с грунтом снаружи фундаменту требуется не менее 2 лет, чтобы полностью высохнуть внутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для застройщиков сделать это — относиться к ним так, как они делают над земляными стенами. Таким образом, подвалы обычно изолируются изнутри задолго до того, как уйдет нежелательная влага, и таким же образом мы строим над землей, где стены могут высохнуть снаружи.

Запечатывая чувствительные к влаге материалы (дерево и изоляция из стекловолокна) между мокрой бетонной стеной и пароизоляцией из полиэтилена, мы провоцируем образование плесени. Плитный фундамент позволяет избежать всего этого.

Почему нам нравится строительство из плит на уровне земли

Качество жизни:

Пол из полированных бетонных плит © Bala Structures

По сравнению с подвалом надземное здание имеет то преимущество, что обеспечивает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность появления плесени.

Более того, плоская конструкция может сделать ваше жилое пространство более комфортным. Термическая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что в значительной степени помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри ограждающих конструкций также легче сохранять прохладу летом.

Доступность:

Доведение строительного проекта до точки, когда он готов к каркасу основного этажа, может быть намного дешевле с плитой на уровне, чем с фундаментом. С плитой тот же этап достигается без необходимости строить 8-футовую бетонную стену, и при этом вам не нужно строить деревянный пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грунта, плита на уровне грунта в зонах с холодным климатом требует дополнительных мер по предотвращению морозного пучения, поэтому она включает в себя уровни изоляции, которые в противном случае, казалось бы, отсутствуют при строительстве подвала. . Эта изоляция может быть оплачена тысячами долларов, которые ушли бы на покупку бетона для фундаментной стены.

Плитные полы также легко вмещают лучистое отопление пола, которое создает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одним из больших преимуществ лучистого теплого пола является то, что чем дальше вы находитесь от всего, что излучает тепло (представьте себе дровяную печь), тем прохладнее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта. Теплые ноги — счастливые ноги!

Уменьшение вашего воздействия на окружающую среду:

Метод монолитного строительства снижает ваше воздействие на окружающую среду двумя различными способами: значительно сокращая количество CO2, образующегося при производстве и транспортировке материалов, и предоставляя — доллар за доллар — стена с гораздо лучшей изоляцией.

Строя дом из плит на грунте, вы выбираете замену фундаментных стен надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступной и энергоэффективной стеновой сборкой.

Вот почему фундаменты Slab-on-Grade часто выбирают для сертификации пассивных домов в Северной Америке, , пассивных солнечных домов и домов, сертифицированных LEED.

Жертвы, вызовы и решения:

Чтобы иметь возможность принять обоснованное решение в отношении этого типа фундамента, необходимо предпринять несколько предупредительных шагов и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, утвержденные инженером, и некоторые из них могут быть незнакомы с домами из плит на уровне грунта. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом, прежде чем начинать строительство и даже до того, как зайти слишком далеко в своих планах строительства.

Несмотря на то, что мы решительно выступаем за концепцию строительства из плит на уровне грунта, мы рекомендуем тщательно обдумать ваши варианты, прежде чем приступать к реализации каких-либо планов. Есть много законных причин, чтобы начать строительство с цокольного фундамента:

• Плита на уровне земли потребует больше места над землей, поэтому, чтобы иметь такой же размер дома, вам нужно будет строить либо снаружи, либо вверх. Вы можете столкнуться с ограничениями по высоте, когда вы решите строить, а это означает, что вам, возможно, придется строить, а не вверх. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас есть два варианта: дом поменьше или подвал.
• Несмотря на свои недостатки, подвальные помещения часто очень практичны, так как они обеспечивают значительное количество складских помещений. Без подвала все, что было бы внизу, должно поместиться в остальной части дома, в гараже или сарае.
• В подвалах обычно размещаются технические помещения. Имейте это в виду на этапе проектирования, если вы выберете перекрытие, так как механические системы теперь должны быть размещены на первом этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться туда: печь, котел, водонагреватель, теплообменник, умягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. д.

Плита-на-классе:

Учитывая, что вы отводите определенную площадь основного этажа под механические системы, самое время спланировать хранение и максимально эффективно использовать это помещение. Наряду с некоторым пространством для хранения, вы можете подумать о том, чтобы включить в это пространство прачечную или даже кладовую.

Учитывая количество действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, эти стены должны включать меры по снижению шума.

Сантехнические системы обычно доступны из подвала или подвального помещения, но не с перекрытия. Природа плиты на уровне грунта означает, что водопроводные системы будут постоянно закреплены в бетоне и их будет сложно модифицировать.

Установка второго унитаза на существующую канализационную трубу в этой ситуации практически невозможна, поэтому планируйте заранее. Заслуживает изучения концепция «гибкого проектирования жилья», в которой предполагаются будущие изменения, чтобы можно было создать необходимую инфраструктуру во время первоначального строительства.

Утепленная плита на уровне грунта в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин плавающая плита относится к двухступенчатой ​​конструкции плиты, в которой

фундаменты залиты по отдельности, а центральный этаж дома плита заливается после затвердевания фундамента. Формы монолитной плиты спроектированы таким образом, что и фундамент, и плита перекрытия заливаются одновременно.

Мы не нашли большого преимущества в поддержке любого метода — основной причиной заливки монолитной плиты было бы сокращение визитов бетоновозов до одного.

Чтобы узнать больше о фундаментах из плит на основе, просмотрите видеоруководство EcoHome для фундамента из плит на основе плиты

с лучистым обогревом на солнечных батареях  ниже или ознакомьтесь со многими другими статьями о проектировании, изоляции, формовании, нагреве и заливке плит из плит нажав ЗДЕСЬ  все из руководств по экологическому строительству EcoHome

Или вы можете посмотреть все видеоролики EcoHome Slab On Grade в этом плейлисте

Глава 4: Фундаменты, жилой код Южной Каролины, 2015 г.

Для зданий, в которых среднемесячная температура поддерживается на уровне не менее 64°F (18°C), не требуется, чтобы фундаменты выступали ниже линии промерзания, если они защищены от промерзания изоляцией в соответствии с рисунком R403. 3. (1) и Таблица R403.3(1). Фундаменты, защищенные от промерзания в соответствии с рисунком R403.3(1) и таблицей R403.3(1), не должны использоваться для неотапливаемых помещений, таких как веранды, подсобные помещения, гаражи и навесы, и не должны примыкать к подвалам или подвальным помещениям. которые не поддерживаются при минимальной среднемесячной температуре 64°F (18°C).

Материалы, используемые ниже класса для изоляции фундаментов от мороза, должны иметь маркировку в соответствии со стандартом ASTM C 578.

Для СИ: 1 дюйм = 25,4 мм.

1. См. таблицу R403.3(1) для получения информации о необходимых размерах и значениях R для вертикальной и горизонтальной изоляции и минимальной глубине фундамента.

РИСУНОК R403.3(1).

Для СИ: °C = [(°F) -32]/1,8.

Примечание: Индекс замерзания воздуха определяется как совокупное количество градусо-дней ниже 32 ° F. Он используется в качестве меры совокупной величины и продолжительности температуры воздуха ниже точки замерзания. Индекс был рассчитан за 12-месячный период (июль-июнь) для каждой из 3044 станций, использованных в приведенном выше анализе. Даты периода 1951–1980 годов были приспособлены к распределению вероятностей Вейбулла для получения оценки 100-летнего периода повторяемости.

РИСУНОК R403.3(2)
ИНДЕКС ЗАМОРАЖИВАНИЯ НА ВОЗДУХЕ ОЦЕНКА 100-ЛЕТНЕГО ПЕРИОДА ОКУПАЕМОСТИ

Для СИ: 1 дюйм = 25,4 мм.

1. См. Таблицу R403.3(1) для необходимых размеров и R -значения для вертикальной и горизонтальной изоляции.

РИСУНОК R403.3(3)
РАЗМЕЩЕНИЕ ИЗОЛЯЦИИ ДЛЯ ЗАЩИЩЕННЫХ ФУНДАМЕНТОВ, ПРИЛЕГАЮЩИХ К НЕОБОГРЕВАЕМОЙ ПЛИТЕ НА ЗЕМЛЕ КОНСТРУКЦИИ

РИСУНОК R403.3(4)
РАЗМЕЩЕНИЕ ИЗОЛЯЦИИ ДЛЯ МОРОЗОЗАЩИТНЫХ ФУНДАМЕНТОВ, РЯДОМ С ОБОГРЕВАЕМЫМИ КОНСТРУКЦИЯМИ

ТАБЛИЦА R403.3(1)0213 и

ЗАМОРАЖИВАНИЕ НА ВОЗДУХЕ ИНДЕКС (°F-дней) b	МИНИМАЛЬНАЯ ПОДСТАВКА ГЛУБИНА, D (дюймы)	ВЕРТИКАЛЬНЫЙ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, d	ГОРИЗОНТАЛЬНАЯ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, e		РАЗМЕРЫ ГОРИЗОНТАЛЬНОЙ ИЗОЛЯЦИИ НА РИСУНКЕ R403. 3(1) (дюймы)
			Вдоль стен	По углам	А	Б	С
1500 или менее	12	4,5	Не требуется	Не требуется	Не требуется	Не требуется	Не требуется
2000	14	5,6	Не требуется	Не требуется	Не требуется	Не требуется	Не требуется
2 500	16	6,7	1,7	4,9	12	24	40
3000	16	7,8	6,5	8,6	12	24	40
3 500	16	9,0	8,0	11,2	24	30	60
4000	16	10,1	10,5	13,1	24	36	60

Для SI: 1 дюйм = 25,4 мм, °C = [(°F) — 32]/1,8.

1. Требования к изоляции предназначены для защиты от мороза в отапливаемых зданиях. Для соответствия стандартам энергосбережения могут потребоваться более высокие значения.
2. См. рисунок R403.3(2) или таблицу R403.3(2) для значений индекса замерзания воздуха.
3. Изоляционные материалы должны обеспечивать заявленные минимальные значения R при длительном воздействии влаги в подземных условиях в условиях морозного климата. Следующие значения R должны использоваться для определения толщины изоляции, необходимой для этого применения: Пенополистирол типа II — 2,4 R на дюйм; Экструдированный полистирол тип IV-4,5 R за дюйм; Экструдированный полистирол тип VI-4,5 R за дюйм; Пенополистирол тип IX-3,2 р за дюйм; Экструдированный полистирол Тип X-4,5 R за дюйм.
4. Вертикальная изоляция должна быть из пенополистирола или из экструдированного полистирола.
5. Горизонтальная изоляция должна быть из пенополистирола или из экструдированного полистирола.

ТАБЛИЦА R403.3(2)
ИНДЕКС ЗАМОРАЖИВАНИЯ НА ВОЗДУХЕ ДЛЯ МЕСТОПОЛОЖЕНИЙ В США ПО ОКРУГАМ

ГОСУДАРСТВЕННЫЙ	ИНДЕКС ВОЗДУШНОЙ ЗАМОРОЗКИ
	1500 или менее	2000	2500	3000	3500	4000
Алабама	Все округа	—	—	—	—	—
Аляска	Кетчикан Ворота, Принц Уэльский- Внешний Кетчикан (Калифорния), Ситка, Врангель- Петербург (Калифорния)	—	Западные Алеутские острова (Калифорния), Хейнс, Джуно, Скагуэй-Хуна- Ангун (Калифорния), Якутат	—	—	Все округа не указаны
Аризона	Все округа	—	—	—	—	—
Арканзас	Все округа	—	—	—	—	—
Калифорния	Все округа не указаны	Невада, Сьерра	—	—	—	—
Колорадо	Все округа не указаны	Archuleta, Custer, Fremont, Huerfano, Las Animas, Ouray, Pitkin, San Miguel	Clear Creek, Conejos, Costilla, Dolores, Eagle, La Plata, Park, Routt, San Juan, Summit	Аламоса, Гранд, Джексон, Лаример, Моффат, Рио-Бланко, Рио-Гранде	Чаффи, Ганнисон, Лейк, Сагуаш	Хинсдейл, Минерал
Коннектикут	Все округа не указаны	Хартфорд, Личфилд	—	—	—	—
Делавэр	Все округа	—	—	—	—	—
округ Колумбия	Все округа	—	—	—	—	—
Флорида	Все округа	—	—	—	—	—
Грузия	Все округа	—	—	—	—	—
Гавайи	Все округа	—	—	—	—	—
Айдахо	Все округа не указаны	Адамс, Баннок, Блейн, Клируотер, Айдахо, Линкольн, Онейда, Пауэр, Вэлли, Вашингтон	Бингэм, Бонневиль, Камас, Карибу, Элмор, Франклин, Джефферсон, Мэдисон, Тетон	Bear Lake, Butte, Custer, Fremont, Lemhi	Кларк	—
Иллинойс	Все округа не указаны	Бун, Бюро, Кук, Декалб, ДюПейдж, Фултон, Гранди, Хендерсон, Генри, Ирокез, Джо Дэвисс, Кейн, Канкаки, ​​Кендалл, Нокс, Ла Саль, Лейк, Ли, Ливингстон, Маршалл , Мейсон, МакГенри, Маклин, Мерсер, Пеория, Патнэм, Рок-Айленд, Старк, Тэзвелл, Уоррен, Уайтсайд, Уилл, Вудфорд	Кэрролл, Огл, Стефенсон, Виннебаго	—	—	—
Индиана	Все округа не указаны	Allen, Benton, Cass, Fountain, Fulton, Howard, Jasper, Kosciusko, La Porte, Lake, Marshall, Miami, Newton, Porter, Pulaski, Starke, Steuben, Tippecanoe, Tipton, Wabash, Уоррен, Уайт	—	—	—	—
Айова	Appanoose, Davis, Fremont, Lee, Van Buren	Все округа не указаны	Allamakee, Black Hawk, Boone, Bremer, Buchanan, Buena Vista, Butler, Calhoun, Cerro Gordo, Cherokee, Chickasaw, Clay, Clayton, Delaware, Dubuque, Fayette, Floyd, Franklin, 90 , Гамильтон, Хэнкок, Хардин, Гумбольдт, Ида, Джексон, Джаспер, Джонс, Linn, Marshall, Palo Alto, Plymouth, Pocahontas, Poweshiek, Sac, Sioux, Story, Tama, Webster, Winnebago, Woodbury, Worth, Wright	Дикинсон, Эммет, Ховард, Кошут, Лион, Митчелл, О’Брайен, Оцеола, Виннешик	—	—
Канзас	Все округа	—	—	—	—	—
Кентукки	Все округа	—	—	—	—	—
Луизиана	Все округа	—	—	—	—	—
Мэн	Йорк	Нокс, Линкольн, Сагадахок	Андроскоггин, Камберленд, Хэнкок, Кеннебек, Уолдо, Вашингтон	Арустук, Франклин, Оксфорд, Пенобскот, Пискатаки, Сомерсет	—	—
Мэриленд	Все округа	—	—	—	—	—
Массачусетс	Все округа не указаны	Беркшир, Франклин, Хэмпден, Вустер	—	—	—	—
Мичиган	Берриен, Branch, Cass, Kalamazoo, Macomb, Ottawa, St. Clair, St. Joseph	Все округа не указаны	Alger, Charlevoix, Cheboygan, Chippewa, Crawford, Delta, Emmet, Iosco, Kalkaska, Lake, Luce, Mackinac, Menominee, Missaukee, Montmorency, Ogemaw, Oscecomola School, 19018, 9018 , Уэксфорд	Барага, Дикинсон, Айрон, Кевино, Маркетт	Гогебич, Хоутон, Онтонагон	—
Миннесота	—	—	Хьюстон, Вайнона	Все округа не указаны	Эйткин, Биг Стоун, Карлтон, Крыло Ворона, Дуглас, Итаска, Канабек, Лейк, Моррисон, Пайн, Поуп, Стернс, Стивенс, Свифт, Тодд, Вадена	Беккер, Белтрами, Касс, Клэй, Клируотер, Грант, Хаббард, Kittson, Koochiching, Lake of the Woods, Mahnomen, Marshall, Norman, Otter Tail, Pennington, Polk, Red Lake, Roseau, St. Louis, Traverse, Wilkin
Миссисипи	Все округа	—	—	—	—	—
Миссури	Все округа не указаны	Атчисон, Мерсер, Нодавей, Патнэм	—	—	—	—
Монтана	Минерал	Broadwater, Golden Valley, Granite, Lake, Lincoln, Missoula, Ravalli, Sanders, Sweet Grass	Биг-Хорн, Карбон, Джефферсон, Джудит Бэйсин, Льюис и Кларк, Мигер, Мидия, Паудер-Ривер, Пауэлл, Серебряный лук, Стилуотер, Вестленд	Картер, Каскад, Deer Lodge, Falcon, Fergus, Flathead, Gallantin, Glacier, Madison, Park, Petroleum, Ponder, Rosebud, Teton, Treasure, Yellowstone	Биверхед, Блейн, Шуто, Кастер, Доусон, Гарфилд, Либерти, Маккоун, Прери, Тул, Вибо	Daniels, Hill, Phillips, Richland, Roosevelt, Sheridan, Valley
Небраска	Адамс, Баннер, Чейз, Шайенн, Клэй, Дьюэл, Данди, Филлмор, Франклин, Фронтир, Фернас, Гейдж, Гарден, Госпер, Харлан, Хейс, Хичкок, Джефферсон, Кимбалл, Моррилл, Немаха, Наколлс, Пауни, Перкинс, Фелпс, Ред Уиллоу, Ричардсон, Салин, Скоттс Блафф, Сьюард, Тайер, Вебстер	Все округа не указаны	Бойд, Берт, Сидар, Каминг, Дакота, Диксон, Додж, Нокс, Терстон	—	—	—
Невада	Все округа не указаны	Элко, Эврика, Най, Уошо, Белая сосна	—	—	—	—
Новый Хэмпшир	—	Все округа не указаны	—	—	—	Кэрролл, Кус, Графтон
Нью-Джерси	Все округа	—	—	—	—	—
Нью-Мексико	Все округа не указаны	Рио-Арриба	Колфакс, Мора, Таос	—	—	—
Нью-Йорк	Albany, Bronx, Cayuga, Columbia, Cortland, Dutchess, Genessee, Kings, Livingston, Monroe, Nassau, New York, Niagara, Onondaga, Онтарио, Ориндж, Орлеан, Патнэм, Квинс, Ричмонд, Рокленд, Сенека, Саффолк, Уэйн, Вестчестер, Йейтс	Все округа не указаны	Клинтон, Эссекс, Франклин, Гамильтон, Херкимер, Джефферсон, Льюис, Сент-Лоуренс, Уоррен	—	—	—
Север Каролина	Все округа	—	—	—	—	—
Север Дакота	—	—	—	Биллингс, Боуман	Адамс, Дики, Золотая долина, Хеттингер, Ламур, Оливер, Рэнсом, Сарджент, Су, Слоуп, Старк	Все округа не указаны
Огайо	Все округа, не включенные в список	Ashland, Crawford, Defiance, Holmes, Huron, Knox, Ликинг, Морроу, Полдинг, Патнэм, Ричленд, Сенека, Уильямс	—	—	—	—
Оклахома	Все округа	—	—	—	—	—
Орегон	Все округа не указаны	Бейкер, Крук, Грант, Харни	—	—	—	—
Пенсильвания	Все округа не указаны	Беркс, Блэр, Брэдфорд, Камбрия, Кэмерон, Центр, Кларион, Клирфилд, Клинтон, Кроуфорд, Элк, Форест, Хантингдон, Индиана, Джефферсон, Лакаванна, Лайкоминг, Поттер8 Маккин, 901 , Саскуэханна, Тиога, Венанго, Уоррен, Уэйн, Вайоминг	—	—	—	—
Род-Айленд	Все округа	—	—	—	—	—
Южная Каролина	Все округа	—	—	—	—	—
Южная Дакота	—	Беннетт, Кастер, Фолл-Ривер, Лоуренс, Меллетт, Шеннон, Тодд, Трипп	Bon Homme, Чарльз Микс, Дэвисон, Дуглас, Грегори, Джексон, Джонс, Лайман	Все округа не указаны	Бидл, Брукингс, Браун, Кэмпбелл, Кодингтон, Корсон, Дэй, Дьюэл, Эдмундс, Фолк, Грант, Хэмлин, Кингсбери, Маршалл, Макферсон, Перкинс, Робертс Спин, 19	—
Теннесси	Все округа	—	—	—	—	—
Техас	Все округа	—	—	—	—	—
Юта	Все округа не указаны	Бокс Элдер, Морган, Вебер	Гарфилд, Солт-Лейк, Саммит	Карбон, Даггетт, Дюшен, Рич, Санпет, Уинта, Васатч	—	—
Вермонт	—	Беннингтон, Гранд-Айл, Ратленд, Виндхэм	Аддисон, Читтенден, Франклин, Ориндж, Вашингтон, Виндзор	Каледония, Эссекс, Ламойль, Орлеан	—	—
Вирджиния	Все округа	—	—	—	—	—
Вашингтон	Все округа не указаны	Челан, Дуглас, Ферри, Оканоган	—	—	—	—
Запад Вирджиния	Все округа	—	—	—	—	—
Висконсин	—	Кеноша, Кевауни, Расин, Шебойган, Уолворт	Все округа не указаны	Ashland, Barron, Burnett, Chippewa, Clark, Dunn, Eau Claire, Florence, Forest, Iron, Jackson, La Crosse, Langlade, Marathon, Monroe, Pepin, Polk, Portage, Price, Rust, St.
