Толщина бетонного фундамента: Какая толщина плитного фундамента является оптимальной для строительства?

расчет плитного фундамента, марка бетона.

Содержание

1. Условия для плитного фундамента
   1. Устройство монолитной плиты фундамента
   2. Зачем нужно рассчитывать толщину монолитной плиты фундамента
   3. Как правильно рассчитать фундамент
   4. Какая марка бетона нужна для плитного фундамента

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким. Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

• при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
• во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

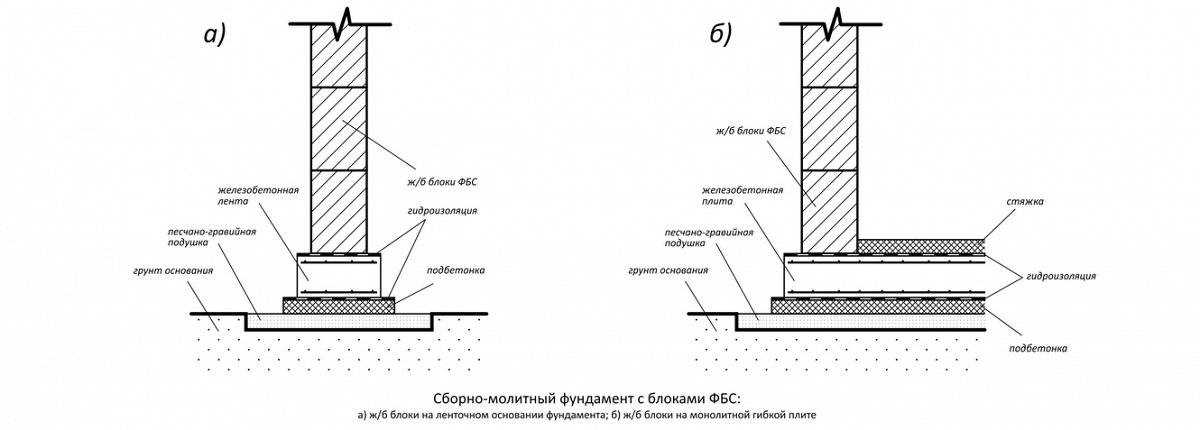

Классическая конструкция монолитного фундамента состоит из следующих элементов:

• песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
• гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
• подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
• утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
• гидроизолирующий слой – полимерный или рубероидный настил;
• монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

• максимальной прочности и функциональности сооружения;
• минимизации затрат.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

1. Находят площадь основания;
2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
4. Определяют вес дома. Вычислить величину массы можно двумя способами:
   • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
   • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

• рассчитывают стоимость материалов;
• рассчитывают стоимость транспортировки и хранения;
• добавляют стоимость выполнения работ;
• полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Толщина плитного фундамент

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

• промежуток между арматурными сетками;
• толщина бетонного слоя над верхней и под нижней арматурной сеткой;
• толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

• периметр (длину всех сторон) основания;
• площадь плиты, включая термо- и гидроизоляцию;
• площадь боковой поверхности;
• количество бетона;
• вес бетона;
• нагрузку на почву;
• диаметр арматуры в сетке;
• диаметр вертикальных прутьев арматуры;
• размер ячейки сетки;
• нахлест арматуры;
• общую длину арматурных прутьев;
• общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Читайте также:

ОСНОВЫ ФУНДАМЕНТАЛЬНЫХ СТЕН — Массивные бетонные стены

Автор Ethan Davis

Целями проектирования фундаментных стен являются:

• передача нагрузки здания на фундамент или непосредственно на землю;

• для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения дифференциальной осадки;

• для обеспечения соответствующей устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;

• для обеспечения крепления надземной конструкции для сопротивления ветру или сейсмическим воздействиям;

• для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и

• для изоляции невлагостойких строительных материалов от земли.

В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения образования трещин. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундамента жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.

В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.

Бетонные фундаментные стены

Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.

Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.

После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.

Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.

Проектирование простой бетонной стены

ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны. Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.

ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.

Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.

Проектирование железобетона

ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.

Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.

Комбинированная допустимая нагрузка на изгиб и осевую нагрузку

ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.

Минимальное армирование бетонной стены

Фундаментные стены из простого бетона обеспечивают работоспособные конструкции, если они правильно спроектированы. Тем не менее, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимальным значением 48 дюймов по центру, приводит к характеристикам, которые достаточно хорошо согласуются с проектными ожиданиями. (Роллер, 1996).

ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню арматуры с каждой стороны проема шириной от 2 до 4 футов, а также два стержня арматуры с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.

Прогиб бетонной стены

ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.

Перемычки для бетонных стен

Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.

Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.

Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное). Часто в верхней части каждого этажа стены размещают стержень № 4, чтобы помочь связать стены вместе (связующая балка), который также может служить верхним армированием для бетонных перемычек. Рисунок 4.6 изображает поперечное сечение и размеры для анализа бетонных перемычек.

В нашем следующем блоге мы будем обсуждать изолированные бетонные фундаментные стены.

(Эта информация взята из статьи Ника Громико и Бена Громико на веб-сайте Международной ассоциации сертифицированных домашних инспекций)

Какова оптимальная толщина стены фундамента?

Хорошо построенный и прочный фундамент передает нагрузку здания на основание и в землю, сопротивляясь ветру или сейсмическим силам и обеспечивая анкерное крепление надземной конструкции. Прочный фундамент также обеспечивает влагостойкий барьер (в соответствии с действующими строительными нормами) и достаточную устойчивость к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта и воды. Плохо построенный фундамент может привести к значительным структурным повреждениям, подвергая опасности жителей здания и соседей.

Характеристики, влияющие на прочность и долговечность фундаментной стены, включают ширину и глубину нижних колонтитулов, общую прочность фундамента и прочность на растяжение, а также толщину фундаментной стены.

Большинство фундаментов опираются на немного более глубокие бетонные основания, что придает фундаменту устойчивость. Нижние колонтитулы лежат на нетронутой почве ниже линии промерзания — самой низкой точки фундамента.

Ширина цоколя зависит от грунта и конструкции здания. Двухэтажный дом на умеренно прочном грунте требует более широкого цоколя, чем шире цоколь, тем он может быть толще. Для небольшого одноэтажного дома на сильно плотно утрамбованном грунте может потребоваться цоколь меньшего размера по ширине и толщине. Фундамент правильного размера обеспечит устойчивость дома. Несущая способность грунта и расчетный размер нижнего колонтитула являются ключевыми элементами при устранении трещин и неустойчивости фундамента.

Строительные нормы и правила требуют, чтобы минимальная прочность бетона фундамента на сжатие составляла 2500 фунтов на квадратный дюйм (psi). В регионах, подверженных землетрясениям или экстремальным погодным условиям, часто требуется большая прочность на сжатие. Высокая прочность на сжатие защищает бетон от давящих на него нагрузок. Тем не менее, низкая прочность бетона на растяжение часто требует арматуры для предотвращения трещин от внешних сил, которые растягивают бетон, таких как замораживание и оттаивание почвы или дома и здания на склонах холмов, которые создают значительное боковое давление почвы.

Толщина стены бетонного фундамента играет неотъемлемую роль в ее прочности и долговечности. Местные строительные нормы и правила предписывают спецификации фундамента с учетом условий, влияющих на толщину фундамента.

Минимальная толщина стены фундамента зависит от высоты стены, прочности грунта, материала обшивки, гидростатического давления и напряжения сдвига. Минимальная ширина должна равняться каркасу стены дома.

Традиционная конструкция фундамента

Толщина фундамента должна выдерживать нагрузку от надземных сооружений и подземных сил; однако технические характеристики могут отличаться из-за различий в местных строительных нормах и правилах. Традиционные фундаменты строятся из монолитного бетона или бетонных блоков.

• Типичная минимальная толщина стены фундамента в восемь дюймов относится к стенам в восемь футов или меньше, на которые давит не более семи футов грунта.

• Фундаментные стены высотой более восьми футов с более чем семифутовым грунтом, прижимающимся к ним, требуют большей фундаментной стены шириной от 10 до 12 дюймов.

Материалы обшивки и толщина фундаментной стены

Более тяжелые материалы обшивки требуют более толстых стен фундамента.

• Для зданий с деревянными, металлическими и виниловыми стенами требуется фундаментная стена толщиной восемь дюймов.

• Кирпичная облицовка требует толщины стены фундамента от 10 до 12 дюймов, оставляя место для выступа, поддерживающего кирпич.

Гидростатическое давление и толщина стенки фундамента

Области с высоким гидростатическим давлением почвы и воды требуют более толстых и прочных стен фундамента (от 10 до 12 дюймов). В некоторых случаях для дополнительной поддержки строительные нормы требуют арматуры. Без надлежащей защиты гидростатическое давление может привести к растрескиванию и изгибу фундамента, значительному разрушению или даже обрушению стены.

Напряжение сдвига и толщина фундамента

Напряжение сдвига на фундаменте возникает из-за боковых нагрузок на конструкцию, связанных с ветром и землетрясением. Толщина фундамента должна выдерживать изгиб из-за этих типов давления.

Отделка фундамента

Традиционные стены фундамента представляют собой голый бетон или бетонные блоки. Внутренняя сторона, чтобы соответствовать нормам, должна иметь обвязку, изоляцию и пароизоляцию для завершения стены и соответствия требованиям норм.

Fox Blocks производит прямые и угловые изолированные бетонные формы (ICF) различной ширины, от 6 дюймов до 12 дюймов, подходящие для любой толщины фундамента, любой высоты стен, прочности грунта и облицовочных материалов. Блоки Fox были протестированы и спроектированы для защиты от гидростатического давления, ветра и землетрясений. Стеновые блоки Fox Blocks работают со всеми видами внешней отделки сайдингом, кирпичом, штукатуркой, EIFS, камнем, гипсокартоном или фиброцементом.

Блоки Fox ICF и формирование фундамента

Блок ICF имеет шесть полипропиленовых стяжек (переработанный пластик), сформованных в две изоляционные панели из пенополистирола (16 x 48 дюймов). Чтобы построить фундаментную стену, бригада укладывает блоки друг на друга, соединяя их друг с другом в непрерывном соединении до желаемой длины стены. После установки первого ряда блоков ICF они размещают горизонтальные арматурные стальные стержни, надежно сцепляясь друг с другом в связях блоков. Следующий ряд прямых и угловых блоков затем прочно укладывается сверху по мере возведения стены.

Преимущество блоков Fox

Адаптируемые блоки Fox Блоки ICF допускают различную толщину, обеспечивающую оптимальную толщину стенок фундамента для высоты стены, прочности грунта, материала сайдинга, гидростатического давления и напряжения сдвига. Фундамент Fox Blocks ICF обеспечивает превосходную энергоэффективность, качество окружающей среды в помещении, устойчивость к стихийным бедствиям, влаге и вредителям по сравнению с традиционным заливным фундаментом.

Инженерные решения, предоставленные Fox Blocks, предусматривают для большинства конструкций 6-дюймовый железобетонный сердечник для фундаментных стен высотой до 10 футов, что обеспечивает значительную экономию по сравнению с традиционной конструкцией из бетона или бетонных блоков без ущерба для устойчивости конструкции.
