Теплопроводность минеральной ваты Isover, Ursa, Knauf, Rockwool

admin | 26.04.2017 | Утепление минеральной ватой | Комментариев нет

Содержание статьи о теплопроводности минеральной ваты

• Минеральная вата характеристики
• Теплопроводность утеплителей
• Коэффициент теплопроводности минеральной ваты
• Минеральная вата Isover характеристики теплопроводности
• Минвата Урса характеристики теплопроводности
• Коэффициент теплопроводности Кнауф
• Rockwool коэффициент теплопроводности
• Каталоги утеплителей Isover, Ursa, Knauf, Rockwool

Одной из главных характеристик минеральной ваты является ее теплопроводность. Именно этот показатель является основным при выборе теплоизоляционного материала для тех или иных целей. В данной статье рассмотрим теплопроводность минеральной ваты таких производителей, как Isover, Ursa, Knauf и Rockwool.

Минеральная вата характеристики

Минеральная вата является одним из самых качественных современных теплоизоляционных материалов. Она используется для утепления домов, жилых и нежилых зданий, оборудования и т.п. Для каждой цели используются определенные материалы с разными характеристиками.

Основные характеристики минваты:

• размеры минваты;
• механическая стойкость;
• теплопроводность;
• плотность;
• водоотталкивающие свойства;
• химическая стойкость;
• толщина минеральной ваты.

Данный материал обладает хорошими эксплуатационными характеристиками, именно поэтому он настолько популярен. Чтобы знать, как выбрать минеральную вату и на что обращать внимание, советуем ознакомиться с характеристиками минеральной ваты. Эту информацию вы найдете в другой статье.

Теплопроводность утеплителей

Теплопроводность – одна из главных характеристик строительных материалов и утеплителей, в том числе и минеральной ваты. Чем ниже этот показатель, тем меньший слой утеплителя понадобится для теплоизоляции стен, крыши, пола и других строительных конструкций.

Коэффициент теплопроводности утеплителей (Вт/м °С) с необходимой толщиной слоя:

• кирпичная кладка – 0,520/1460 мм;
• керамзит – 0,170/869 мм;
• стекловата – 0,044/189 мм;
• базальтовая вата – 0,039 /167 мм;
• пенополистирол – 0,037 /159 мм.

Коэффициент теплопроводности минеральной ваты

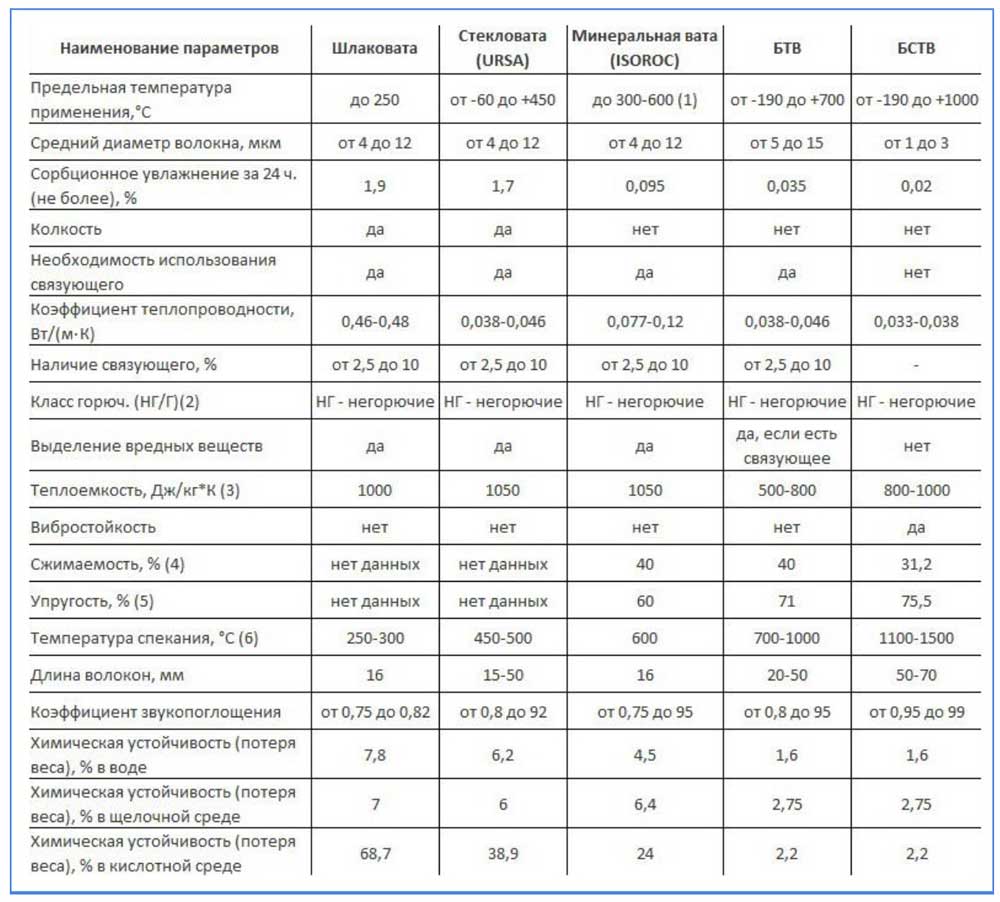

Коэффициент теплопроводности минеральной ваты – это одна из основных характеристик, влияющих на сферу использования материала. Теплопроводность представляет собой процесс переноса тепла от материалов с высшей температурой к материалам с меньшей температурой и наоборот.

Минеральная вата является волокнистым теплоизоляционным материалом, к которому относится каменная (базальтовая), шлаковая и стеклянная вата. Каждый из этих видов имеет свой коэффициент теплопроводности. Теплопроводность стекловаты – 0,030-0,052 Вт/м*К, теплопроводность базальтовой ваты – 0,035-0,046 Вт/м*К, для шлаковой ваты этот показатель варьируется в диапазоне 0,46-0,48 Вт/м*К. Качество теплоизоляции определяется толщиной утеплителя и его теплопроводностью. Значения теплопроводности должны соответствовать государственным нормам:

• λ10, ГОСТ 7076-994;
• λ25, ГОСТ 7076-99;
• λА, СП 23-101-2004;
• λБ, СП 23-101-2004.

Минеральная вата Isover характеристики теплопроводности

Все утеплители из минеральной ваты производителя Isover имеют низкий коэффициент теплопроводности – в пределах от 0,032 до 0,044 Вт/мК. Благодаря этому обеспечивается отличная теплозащита и звукоизоляция. Естественно, немалую роль в этом играет и уникальная структура волокна.

Самый низкий коэффициент теплопроводности имеют плиты ISOVER Каркас-П32 – 0,032 Вт/мК. Они используются для изоляции каркасных стен. Теплопроводность ISOVER Классик – 0,041 Вт/мК, ISOVER Штукатурный Фасад – 0,038. Ниже будет приведен каталог этого и других производителей, где эта информация описана более подробно в доступной форме.

Минвата Урса характеристики теплопроводности

Минеральная вата Урса обладает одним из лучших показателей теплопроводности. Теплоизоляционные плиты обеспечивают надежное утепление дома. Это вызвано использованием «дышащей» волокнистой структуры и воздушных прослоек. Отдельного внимания заслуживает минвата Урса Гео, так как она производится по экологичной технологии с использованием уникальной рецептуры. Рассмотрим характеристики теплопроводности минеральной ваты компании Урса.

Самый распространенный материал данной компании – URSA GEO М-11 в рулонах. Он имеет коэффициент теплопроводности 0,040 Вт/мК. Такой же показатель в URSA GEO М-11Ф. Немного высшую теплопроводность имеют плиты URSA GEO Лайт и URSA GLASSWOOI П-15 (0,044 и 0,042 соответственно). URSA GEO Универсальные плиты и URSA GEO Скатная крыша, используемые для теплоизоляции крыши – материалы с наименьшим коэффициентом теплопроводности (0,035-0,036). Невысокий коэффициент имеют и маты URSA М-25, предназначенные для утепления конструкций сложной формы.

Коэффициент теплопроводности Кнауф

Наименование материала	Вид материала	Предназначение	Коэффициент теплопроводности (Вт/мК) ?10, ?25, ?А1, ?Б2
Термо Плита 037	плита	утеплитель для всего дома	0,037, 0,040, 0,041, 0,043
ТЕПЛОкровля 037A	плита	теплоизоляция кровли	0,037, — , 0,041, 0,043
ТЕПЛОстена 032 А	плита	утепление «под сайдинг», сборные стеновые сэндвич-панели, утепление навесных вентилируемых фасадов	0. 032, — , 0.039, 0.042
ТЕПЛОрулон 040	рулон	теплоизоляция полов мансардных помещений, чердачных и междуэтажных перекрытий, полов по лагам	0,040, 0,044, 0,044, 0,047

Компания Кнауф выпускает материалы первого класса для теплоизоляции. Вся продукция сертифицирована и соответствует государственным и международным стандартам. Благодаря использованию уникальной технологии ECOSE компании удалось занять одно из первых мест на рынке теплоизоляционных материалов.

Коэффициент теплопроводности (Вт/мК) λ10, λ25, λА1, λБ2 для разных изделий отличается. Самый низкий показатель имеют плиты ТЕПЛОстена 032 А, предназначенные для утепление навесных вентилируемых фасадов, утепление «под сайдинг» и как слой в сборных стеновых сэндвич-панелях.

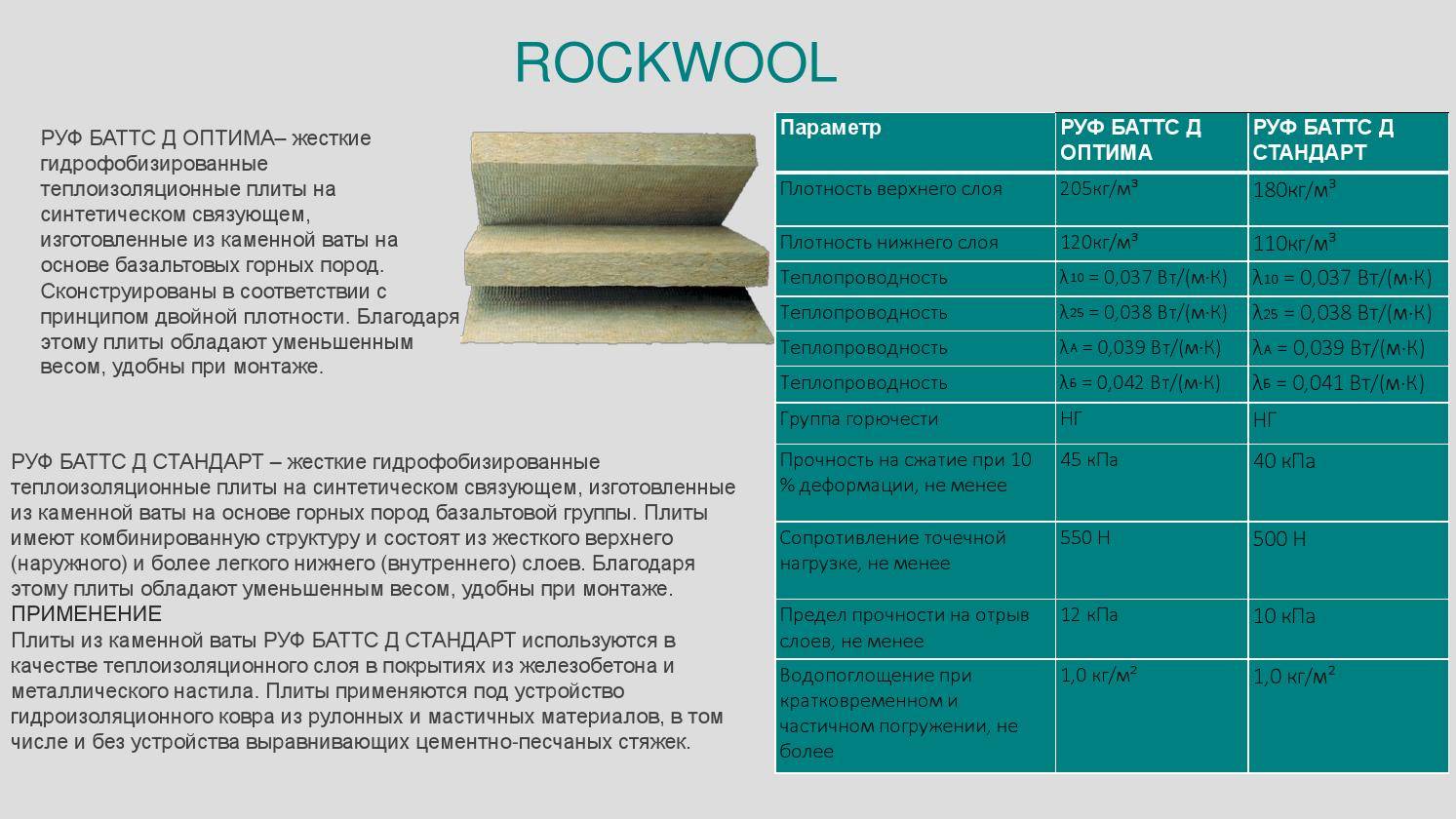

Rockwool коэффициент теплопроводности

Наименование материала	Вид материала	Предназначение	Коэффициент теплопроводности (Вт/мК)
Rockmin	плита	тепло- и звукоизоляция вентилируемых покрытий и чердаков, кровель, стен, деревянных балочных перекрытий, подвесных потолков, легких каркасных стен и перегородок, а также полов на лагах.	0,039
Domrock	мат		0,045
Superrock	плита		0,035
Panelrock	плита	тепло- и звукоизоляция стен наружных зданий	0,036
Wentirock max	плита	утепление вентилируемых фасадов	0,036
Monrock max	плита	утепление всех типов плоских крыш	0,039
Dachrock prof	плита		0,045
Fasrock max	плита	тепло- и звукоизоляция внешних стен системой фасадного утепления методом «легким мокрым»	0,037
Fasrock L	плита		0,042
Fasrock	плита		0,039
Stroprock	плита	тепло- и звукоизоляция полов на грунте и перекрытий под бетонной стяжкой	0,041
Alfarock	мат	изоляция труб и трубопроводов	0,037
Rockmata	мат		0,036
Wired Mat и Alu Wired Mat	мат		0,042

Использование минеральной ваты Роквул для теплоизоляции дома позволяет зимой сохранять тепло, а летом – прохладу. Плиты и маты обладают оптимальным коэффициентом теплопроводности – от 0,035 до 0,045 Вт/м К. Утеплители данного производителя широко используются в строительстве частных, общественных и производственных зданий.

Наиболее низкий коэффициент теплопроводности (0,035-0,037 Вт/м К) имеют плиты Superrock, Panelrock, Wentirock max, Fasrock max, а также маты Rockmata, Alfarock.

Видео – краш-тест на огнестойкость минеральной ваты

Каталоги продукции и инструкции по монтажу ведущих производителей

Изовер

Каталог ISOVER ВентФасад

Каталог ISOVER Классик Плюс

Каталог ISOVER Классик

Каталог продукции ISOVER для Сауны

Каталог продукции ISOVER СкатнаяКровля

Каталог продукции ISOVER ШтукатурныйФасад

Инструкция по монтажу фасадной теплоизоляции

Каталог продукции ISOVER на основе каменного волокна

Каталог продукции ISOVER на основе стекловолокна

Утепление скатных кровель и мансард

Кнауф

Инструкция по монтажу теплоизоляции «Вентилируемый фасад»

Инструкция по монтажу системы теплоизоляции «Скатная кровля»

Каталог профессиональных решений по тепловой, пожарной и звуковой защите зданий

Натуральный утеплитель для частного домостроения, каталог продукции

Новое поколение натуральных безопасных утеплителей от Кнауф

Ursa

URSA теплоизоляция из минерального волокна

Каталог утеплителей Урса – Скатные крыши

Каталог утеплителей Урса – Плоские крыши

Каталог утеплителей Урса – Навесные вентилируемые фасады

Каталог утеплителей Урса – Полы и перекрытия

Каталог утеплителей Урса – Перегородки

Каталог утеплителей Урса – Штукатурные фасады

Каталог утеплителей Урса – Трехслойные наружные стены из камней, блоков и жел

Каталог утеплителей Урса – Каркасные стены и стены из сэндвич-панелей

Каталог утеплителей Урса – Стены подвалов и фундаменты

Ниже представлены коэффициенты теплопроводности и использование разных марок рассматриваемых производителей.
