Технология асфальтового покрытия: Технология укладки асфальта по ГОСТу – способы, этапы и используемая техника

Технология укладки асфальта по ГОСТу – способы, этапы и используемая техника

Асфальт является самым популярным методом, который применяется для покрытия дорог и тротуаров. Востребованность материала объясняется его уникальными физическими и химическими свойствами. Асфальтирование дорожного полотна – практичное современное решение, которое отличается легкостью (если сравнивать с другими видами покрытия, например, укладкой плитки). Правильно уложенный асфальт при соблюдении технологии укладки асфальта по ГОСТу является стойким к воздействию неблагоприятных климатических факторов, характеризуется износостойкостью и долгим сроком службы.

Способы укладки асфальта

Холодное асфальтирование

При холодном асфальтировании основу смеси составляют жидкие нефтяные дорожные битумы. Особенность проведения работ – укладка возможна только в теплое время года. Это объясняется тем, что не применяется этап высушки воды. Данный метод асфальтирования хорошо подходит для ямочного ремонта.

Горячее асфальтирование

При горячем асфальтировании основными компонентами смеси выступают жидкие и вязкие нефтяные битумы. Особенность укладки – работы можно проводить в зимнее время, когда на улице холодно. Чтобы асфальтовое покрытие было долговечным, температура асфальта при укладке по ГОСТ должна быть не меньше 120 градусов. Территория, на которую планируется укладывать асфальт, предварительно высушивается при помощи специальной техники.

Этапы укладки асфальта

1. Разрабатывается проектно-сметная документация

Проект должен быть разработан с учетом особенностей участка, который имеет свои индивидуальные характеристики (вид рельефа, параметры, структура почвы). После расчетов специалиста составляется смета, в которой учитываются:

• размер участка,
• объемы работ,
• предварительная стоимость.

Расположение подземных коммуникаций тоже включается в расчет. Это нужно для правильного расчета дренажной системы, что в дальнейшем позволит избежать проблем с отводом сточных вод.

Должное внимание следует уделить корневой системе больших деревьев, так как со временем корни могут разрастаться и серьезно повредить дорожное полотно.

2. Земляные работы

Начинаются подготовительные работы. В первую очередь снимается верхний слой грунта. Если задача – снять большой слой, требуется использование специализированной техники – бульдозеров и погрузчиков. Разравнивается территория при помощи грейдеров. Впоследствии формируется дорожное “корыто”, которое предстоит дальнейшему уплотнению.

Насколько глубоко копать? В первую очередь показатель зависит от предназначения дорожного полотна. Для укладки дорожек достаточно снять 15-25 см почвы. Тут действует правило: чем больше планируемая нагрузка на полотно – тем глубже копается котлован.

Важно! Проект должен быть спланирован так, чтобы дождевая вода стекала в дренажную систему, а не накапливалась на асфальтном покрытии или под ним.

Если работы делаются не с нуля, имеющееся покрытие разрушают при помощи дорожного фрезера. Устаревшее покрытие может использоваться повторно, если правильно его переработать.

Хотите купить песок или щебень с доставкой?

Звоните сейчас и получите скидку    8 800 300-43-20

3. Подготавливается основание

На этом этапе формируется “дорожная подушка”. Задача состоит в отсыпании двух слоев дорожного “пирога”:

• Делается укладка песка или гравийно-песчаной смеси.
• Для придания прочности верх покрытия посыпается крупнофракционным щебнем.
• Для минимизации пустот пирог дополнительно покрывается щебнем с мелкой фракцией.

Чтобы покрытие со временем не утратило качественных характеристик, каждый слой подлежит выравниванию при помощи грейдера и тщательно утрамбовке. Бортовой камень используется для огораживания асфальтируемой территории.

Важно! Для придания покрытию максимальной прочности, перед асфальтированием поверхность следует пропитать битумом.

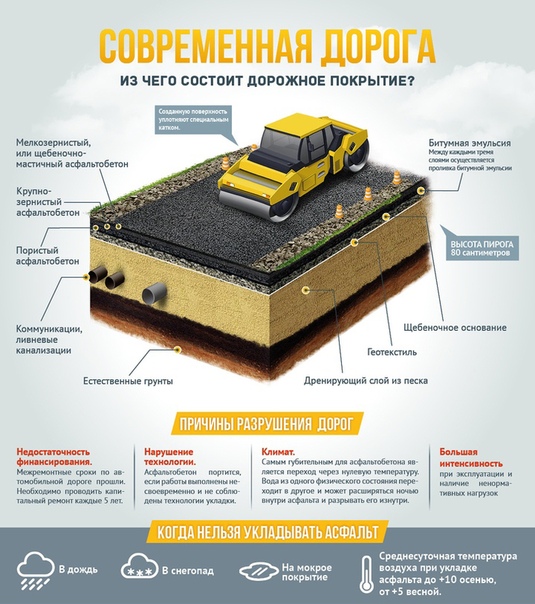

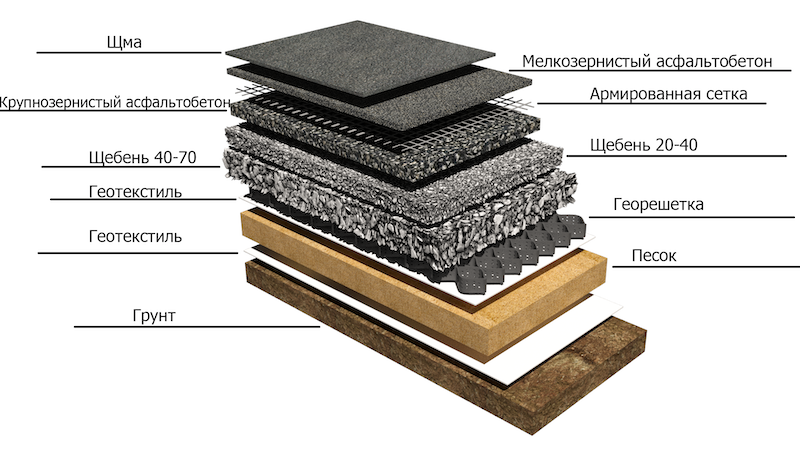

Схема правильного дорожного «пирога»

4. Укладка асфальта

Завершительный этап. Если материал не готовится непосредственно на месте, поставка осуществляется при помощи самосвалов. Песок, минеральный порошок, жидкий битум и щебень – ключевые компоненты АБС (асфальтобетонной смеси).

При нанесении смеси важно, чтобы она ложилась равномерно. Чтобы избежать неровностей, прибегают к помощи асфальтобетоноукладчиков. Для повышения плотности покрытия, укладка проводится несколькими катками. Рекомендуется использование техники, которая специально предназначается для каждого отдельного вида работ. Только в этом случае покрытие будет качественным.

ГОСТ – укладка асфальта в России. Скачать ГОСТ Р 54401-2011

Основным документом, регламентирующим работы по укладке асфальта (асфальтированию дорог) в России является государственный стандарт ГОСТ Р 54401-2011 Дороги автомобильные общего пользования. Асфальтобетон дорожный литой горячий.  Технические требования.

Национальный стандарт Российской Федерации распространяется на асфальтобетон дорожный литой горячий и на смеси асфальтобетонные дорожные литые горячие (далее — смеси литые), применяемые для устройства покрытий на автомобильных дорогах общего пользования, мостовых сооружениях, тоннелях, а также для производства ямочного ремонта, и устанавливает технические требования к ним.

Скачать ГОСТ Р 54401-2011 в формате PDF

Техника для асфальтирования

На всех этапах асфальтирования используется специальная дорожно-строительная техника. Она не только ускоряет в разы процесс укладки дорожного полотная, но и значительно повышает итоговое качество всех работ. Ниже представлена вся необходимая техника для асфальтирования:

Бульдозер

Бульдозер является самоходной дорожно-строительной машиной с циклическим действием. Оснащается ножевым рабочим органом. Основное предназначение: проведение землеройных и транспортных работ.

Бульдозеры имеют широкое применение и предназначаются для всех этапов строительных работ:

• чтобы подготовить грунтовое основание,
• чтобы нанести песчаный и щебеночный слой,
• для подготовки дорожного основания к асфальтированию.

Бульдозеры бывают гусеничными и колесными. Гусеничные бульдозеры предназначаются для работ в условиях бездорожья и трудной проходимости, имеют большую мощность и выносливость.

Колесные бульдозеры имеют меньшую производительность, зато отличаются высоким показателем маневренности. Могут работать на небольших участках. Применяются для устройства дорожного основания, в то время как гусеничные лучше подходят для проведения землеройных работ.

Погрузчик

Погрузчик является самоходной или ручной машиной. Основное предназначение – поднятие, транспортировка и укладка тяжелых грузов.

Ковшовые погрузчики тоже делятся на гусеничные и колесные. Первые имеют большую мощность, производительность и выносливость, вторые – предназначаются для несложных работ на небольших участках.

Погрузчики – универсальная техника, поскольку могут комплектоваться широким разнообразием навесного оборудования:

• бульдозерными отвалами,
• ковшом,
• скреперными рабочими органами и пр.

Такая техника используется для укладки асфальтобетонного покрытия и последующей уборки территории от строительного мусора, а если нужно — опавшей листвы, снега, веток и пр.

Грейдер

Основное предназначение грейдера – планировка и профилирование рабочего участка. Это самоходная или прицепная машина, которая используется для разравнивания грунта с последующим его перемещением. Применяется также для уборки территории от сыпучих строительных материалов и снега.

Асфальтобетоноукладчик

Асфальтобетоноукладчик — вид строительной техники, который бывает с гусеничным или колесным ходом. Асфальтобетоноукладчик предназначается для укладки асфальтобетонной смеси. В зависимости от вида предстоящих работ (их объема и сложности), машины могут быть тяжелыми и легкими. Габаритная техника нужна на крупных объектах дорожного строительства, легкая используется для работ вспомогательного характера.

Какую технику используют при асфальтировании дорог ?!

Всю представленную выше технику используют при асфальтировании дорог. Чтобы правильно уложить асфальт и придать ему прочности и долговечности, нужно тщательно следовать всем этапам устройства покрытия и применять специализированную технику. Только тяжелая машина способна хорошо утрамбовать слои асфальтобетонного покрытия, чтобы минимизировать пустоты и обеспечить полотну высокую плотность.

Качественное поэтапное исполнение всех работ гарантирует покрытию высокие эксплуатационные свойства и долгий срок службы.

Наша компания ООО «Вектор» предлагает вам услуги аренды грунтового виброкатка  и другой спецтехники, необходимой на разных этапах работ по укладке нового дорожного полотна по низким ценам. Также предлагаем поставки инертных материалов на объекты строительства.

Звоните сейчас и получите скидку +7 (988) 318-84-49 или отправьте запрос на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Видео – Правильная технология укладки асфальта

Видео – Современные технологии асфальтирования

Видео – Как строят знаменитые немецкие автобаны

Укладка асфальта по СНИПу и ГОСТу

Дорожные покрытия из асфальта распространены и чрезвычайно популярны. Это связано, прежде всего, с долговечностью и прочностью такого варианта. Чтобы эти условия были полностью выполнены, необходимо соблюсти ряд условий. Технология укладки асфальта отличается определенными трудностями, но если все сделать правильно, затраты окупятся безукоризненным покрытием и беспроблемной эксплуатацией.

Виды асфальтового покрытия

В производстве асфальтовой смеси используются битумные материалы (смолы), а также армирующий наполнитель. Его роль играет крупный песок и минеральные породы определенной фракции. Все материалы должны быть хорошего качества, а в зависимости от вида и назначения покрытия в состав добавляются другие ингредиенты.

Типы асфальта:

1. Покрытия первого класса. Используются для укладки трасс, способны выдерживать большие нагрузки. Технология предусматривает применение минерального наполнителя размером до четырех сантиметров. Такие покрытия выдерживают вес груженого транспорта и интенсивное использование.
2. Покрытия второго класса. Применяются для асфальтирования площадей, тротуаров и пешеходных дорог. Самые крупные включения асфальтовой смеси достигают 25 мм.
3. Покрытия третьего класса. Приоритетом в этом случае будет пластичность смеси. Минеральные частички минимального размера (до 15 мм), что позволяет получить плотное прилегание состава. Таким покрытием оснащают места бестранспортного использования (частные дворы, территории учреждений, спортивные площадки).

Пропорции и нормы изготовления регулируются ГОСТ, но многие производители игнорируют такое правило и используют дешевые заменители. На качестве асфальтной смеси это отображается не лучшим образом, поэтому предпочтительней заказывать этот товар у действительно проверенных компаний, например, представительств фирмы «Дорожные Технологии».

Технологии нанесения:

• Горячий асфальт. Его технология укладки требует использования специальной техники, а также соблюдению ряда условий. В первую очередь это температура готовой смеси и воздуха окружающей среды. Недопустимо укладывать остывший асфальт, а также выполнять работы при отрицательных температурах. Второй важный момент — скорость укладка горячего асфальта. Если работы не выполнены в соответствии с ГОСТ, качество покрытия будет плохим. Горячий асфальт используется для прокладки новых дорог и тротуаров. После нанесения покрытие должно некоторое время не использоваться, чтобы обеспечить достаточно прочное сцепление.
• Холодный асфальт. Его номы также регламентируются ГОСТ и СНИП, но в производстве используются битумы других марок, которые быстрей затвердевают и не требуют определенной температуры. Укладывать холодный асфальт можно в более широком диапазоне температур окружающей среды (допускается до — 5ºС). Чаще всего такой способ применяется при выполнении ямочного ремонта дорог, либо для выполнения асфальтирования своими силами.

Приобрести холодный асфальт можно не только непосредственно у изготовителя, но также и в строительных магазинах. Герметичная тара позволяет сохранить его характеристики до нескольких месяцев. Вместе с тем, по прочности и сроку службы холодная смесь значительно уступает альтернативному варианту, поэтому применение на оживленных трассах или места активного использования несколько ограничено.

Подготовительные работы перед укладкой асфальта

Важное условие правильной укладки — соблюдение требований ГОСТ и СНИП по подготовке поверхностей. Эти нормативы предусматривают несколько этапов, от которых также будет зависеть качество будущей дороги.

Как подготовить поверхность:

1. Расчистить и разметить участок асфальтирования. При необходимости (болотистая местность, возможные проблемы с грунтом) выполняются геодезические исследования.
2. Верхний слой грунта снимается полностью. Для автострад возможно возведение специальной насыпи, а вот для пешеходной дороги из асфальта это не требуется.
3. На дно траншеи засыпается песчаная «подушка», после чего необходимо установить специальный материал — геотекстиль. Он предотвратит смещение строительных материалов крупных фракций в песок.
4. В полученный котлован необходимо засыпать щебень разного размера. От назначения покрытия будет зависеть фракция материала. Наиболее крупный щебень используют для прокладки магистралей. Слои располагаются в порядке убывания — от крупных до мелкозернистых материалов.
5. Количество подготовительных слоев также зависит от дальнейшего использования дороги. После установки материал хорошо придавливается специальным катком. Это обеспечит надежную сцепку, устранив возможные проблемы с эксплуатацией.
6. Для укрепления и предотвращения появления трещин на готовом покрытии используют армирующую сетку.

ГОСТ по укладке асфальта регламентирует все возможные нюансы, связанные с выполнение такого покрытия. Процесс этот отличается сложностью, ведь даже при наличии специальной техники большая часть работ до сих пор требует ручного труда.

Как выполняется асфальтирование

Правила укладки асфальта по большей части зависят от вида и назначения покрытия, но некоторые нормативы менять нельзя. Такие правила четко прописаны в ГОСТ и СНИП, и именно они обеспечивают долговечность и качество будущих дорог и тротуаров.

По требованиям ГОСТ асфальтирование дорог и тротуаров должно проводиться при подходящих погодных условиях. Производство смеси также определено нормативами этих документов. Укладка асфальта СНИП (строительные нормы и правила) также определяет качество готовых работ, причем от этапа проведения подготовительных работ до завершающего цикла.

Основные требования нормативов:

• Непосредственно перед укладкой асфальта, на подготовленную поверхность наносится подогретый битум или битумная эмульсия.
• Укладка горячего асфальта должна проводиться исключительно при плюсовой температуре воздуха (не ниже 5 градусов).
• Смесь должна быть определенной температуры, поэтому перед нанесением она поддерживается в горячем (не ниже 100 градусов) состоянии.
• Толщина слоя асфальтовой смеси определяется назначение покрытия. Наносится асфальт участками определенной длины, после чего выравнивается и уплотняется.
• Уплотнение слоя необходимо начинать непосредственно после засыпки. Для этого используется специальная техника — каток, вибропресс или асфальтоукладчик.
• Застывать нанесенный слой должен не менее суток, но для холодного асфальта это время может составлять всего пару часов.

Современные добавка — пластификаторы позволяют производить укладку даже при отрицательных температурах. Эта смесь имеет название асфальтобетон. Она достаточно дорогостоящая и чаще всего используется для экстренного ремонта дорог в зимнее время.

Заключительные работы

После асфальтирования на участок будущей дороги необходимо нанести специальную пропитку. Она обеспечивает плотную сцепку с асфальтом и придает покрытию привлекательный внешний вид.

Различают следующие варианты пропиток:

1. Асфальтовая эмульсия. Среди всех видов это наиболее доступная по стоимости, но не всегда оправдывающая ожидания смесь. Чаще всего применяется для участков дороги без интенсивной нагрузки или тротуаров.
2. Каменноугольная смола. Надежная основа, придающая кроме этого еще и эстетическую привлекательность готового покрытия. Она не подвержена воздействию нефтепродуктов, отличается длительным сроком использования.
3. Акриловые полимеры. Добавление специальных компонентов в смесь позволяет получить эластичное и прочное покрытие. Есть возможность даже изменить расцветку, что используется для дополнительного декора территории.

При выборе финишного слоя стоит учитывать не только финансовый вопрос, но также и основное назначение проекта. От того, насколько интенсивно используется дорожное покрытие, необходимо отталкиваться при выборе смеси.

Создание асфальтового покрытия — важный процесс, ведь это определяет качество и долговечность будущих дорог и тротуаров. Классификация смесей и процесс нанесения определяется требованиям ГОСТ и СНИП, а также видами дорожных работ. Чтобы покрытие прослужило максимальный срок даже при интенсивной нагрузке важно выбрать надежного производителя. «Дорожные Технологии» гарантируют скорость выполнения и соблюдение всех требований качества.
