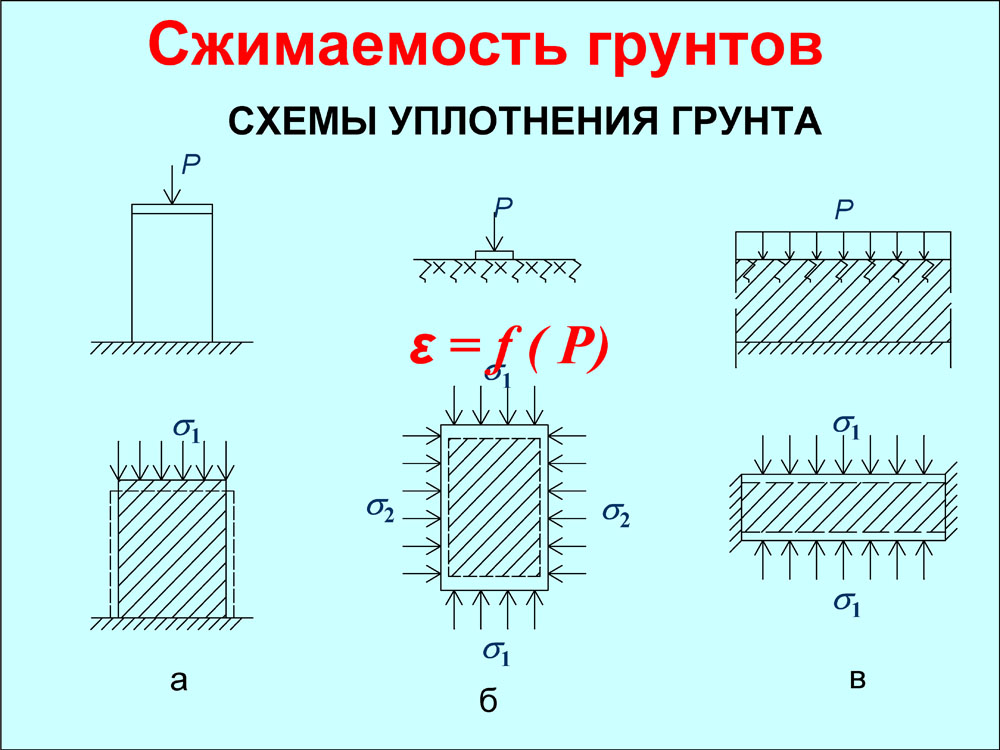

Сжимаемость грунтов
Все грунты в той или иной степени способны сжиматься. Эту их черту называют сжимаемостью. Под этим понятием подразумевают способность грунтов уменьшаться в объеме или оседать впоследствии определенного внешнего давления. На степень этой сжимаемости в большой мере влияет структура грунта.
Если говорить о песчаных грунтах, то их сжимаемость незначительна. На этот процесс сильно влияют гранулометрический и минералогический состав песка и плотность его сложения. Песок – это набор отдельных песчинок и при сжатии они взаимно перемещаются, а если давление чуть больше, то раздробляются. Поэтому сжимаемость таких грунтов происходит быстро и не зависит от влажности.
Что касается глинистых грунтов, то на процесс их сжатия влияют минералогический состав глины, степень ее дисперсности, пористости и состава обменных катионов. Также важны состояние породы и условия, при которых происходит сжатие. Гидрофильные монтмориллонитовые глины имеют большую сжимаемость, чем каолинитовые.
На сжатие глинистых пород влияет дисперсность и чем выше она, тем сжимаемость больше. Насыщенность глины Na делает ее более сжимаемой, чем глины с содержанием Са. Пористость глины влияет на величину ее сжатия.
На процесс сжатия также имеют влияние гидратные оболочки, расположенные вокруг минеральных частиц. Они берут на себя часть нагрузки и при сжатии деформируются. Частицы в процессе взаимодействия притягиваются друг к другу с помощью молекулярных сил или так званых сил Ван-дер-Ваальса.
Способность к сжимаемости одного и того же вида глины может быть разной, поскольку здесь играет роль степень нарушенности структуры. Если провести опыт на двух образцах с одинаковой начальной пористостью и влажностью и равным составом воды, то те, у кого структура нарушена, будут поддаваться сжатию больше.
На сжимаемость грунтов влияют также размеры ступеней нагрузки и скорость ее нарастания. Увеличение этих данных приводит к увеличению сжатия глинистых пород.
Геологические изыскания содействуют более быстрым нарастаниям нагрузок, чем природные условия.
Например, при строительстве полученные показатели сжимаемости немного завышены, и как результат осадок сооружения получается меньше, чем было рассчитано по компрессионным испытаниям.
На скорость сжатия таких видов грунтов сильно влияет уровень влажности грунта, а также мощность сжимаемого слоя.
Если образец грунта будет полностью насыщен водой, то скорость его сжатия до определенной степени будет определяться водопроницаемостью грунта. Если коэффициент фильтрации незначительный, а мощность слоя, который сжимается, будет больше, то процесс сжимаемости может происходить на притяжении многих лет. Процесс сжатия длится до той степени, пока не наступит состояние гидростатического равновесия. Это состояние, при котором из грунта отжимается часть воды, которая оказывает сопротивление на сжатие, и тогда внешнюю нагрузку на себя берет скелет грунта.
Состояние глинистого грунта, при котором в его порах, кроме наличия воды, есть еще и воздух, называют трехфазным. При этом состоянии воздух способен выходить из грунта свободно, что приводит к ускорению процесса сжатия независимо от водопроницаемости.
В таком случае происходит деформация гидратных оболочек, а влажность самой породы при первом периоде опыта остается прежней.
Графическую схему зависимости пористости грунта или его влажности от давления изображает компрессионная кривая.
Понятия компрессии и сжимаемости немного отличаются друг от друга. В процессе компрессии исключается возможность расширения грунта в боковые стороны, в то время как при сжатии грунтов жесткая обойма, которая сохраняет поперечное сечение образцов, отсутствует. При этом боковая поверхность грунта поддается либо одноосному сжатию, при котором она не поддается нагрузке, либо трехосному сжатию, при котором она также переносит давление.
Явление, обратное понятию компрессии, называют декомпрессией или набуханием. Пример этого явления можно увидеть при разгрузке грунта, который был первоначально нагруженным. Разгружая грунт, его объем и пористость постепенно увеличиваются, но часто не возвращаются к своим первоначальным размерам.
Если грунт увеличился в объеме, а нагрузка при этом не была снята, то имели место так называемые упругие деформации.
А если размеры начального объема грунта и объема после декомпрессии отличаются, то происходят остаточные деформации. Эти деформации вызваны перемещением частичек в грунте, которое приводит к нарушению связи между этими частицами. Упругие деформации пород связываются с деформациями водно-коллоидных и кристаллизационных связей, которые происходят между частицами, а в случае если порода насыщена водой лишь частично, то они связаны с упругими деформациями пузырьков в газах, которые находятся в поровом растворе.
Если боковое расширение грунта невозможно, то степень его сжатия определяется коэффициентом компрессии или коэффициентом уплотнения.
Для проведения экспериментов с грунтами в целях изучения их сжимаемости используют следующие приборы, которые для удобства определили в две группы: одометры и стабилометры. К первой группе относятся приборы, имеющие жесткие металлические стенки, которые не допускают боковое расширение исследуемого образца грунта при вертикальном сжатии нагрузкой.
Стабилометры – это приборы, которые имеют боковую гидростатическую или же аэростатическую систему обжатия образца, которая заменяет жесткие стенки приборов первой группы.
Типы грунта и расчет фундамента для дома
Русская построечка » Полезные статьи » Грунт – истинное основание дома. Типы грунта и расчет фундамента
Вам кажется, что речь пойдёт о фундаменте? Действительно, толкование слова «основание» подразумевает опорную часть чего-либо. То есть то, на что опираются. Но сегодня мы будем говорить об источнике: на чём строится дом, — грунт, принимающий нагрузку всего сооружения.
Почему возникла такая необходимость? Потому что характеристика грунта во многом определяет конструкцию фундамента. Если фундаменты устанавливаются на природных грунтах, то такое основание считается естественным. Безусловно, грунт для будущего здания должен быть очень прочным. Мы рассмотрим типы грунтов, которые применяются в качестве основания для строительства брусовых домов.
Типы грунтов

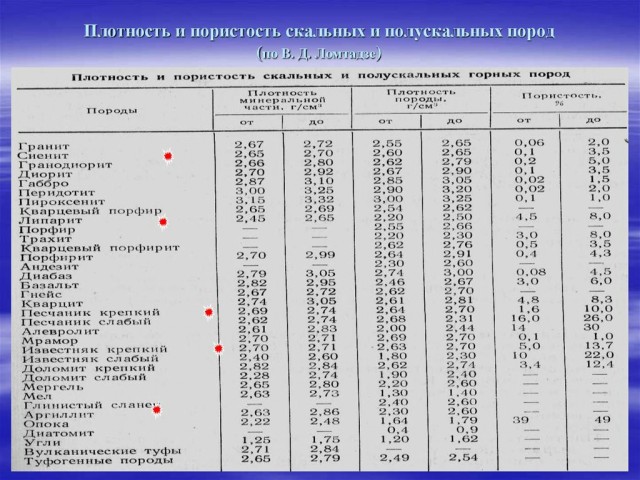

Скальные грунты. Эти типы наиболее надёжны. Они не поддаются проседанию, размыванию и вспучиванию. Такие грунты залегают сплошным массивом. На них фундамент не заглубляют.
Крупнообломочные грунты. В состав таких грунтов входит более 50% крупного песка. Их два вида: галечниковый (щебенистый) — частицы 12 мм; гравийный (дрясвеный) — частицы 3 мм. Это не сжимаемые грунты. Заглубления более 0,5 м не требуется.
Песчаные грунты. При высыхании такие грунты сыпучие, а при увлажнении не пластичны. По массе, частиц 2 мм, содержится более 50%. Они подразделяются на плотные, средние и рыхлые. Эти показатели нужно учитывать при расчёте несущей способности грунта. Под нагрузкой песчаные грунты уплотняются. Но это тоже зависит от размера частиц, входящих в состав грунта. Средне крупные пески деформации подвергаются не значительно и на увлажнение реагируют слабо. Мелкие, увлажняясь, не способны выдерживать нагрузки.
Суглинки и супесь.
Такие грунты составляют промежуток между песчаными и глинистыми. Если содержание глины от 30% — это суглинки, если до 30% — это супесь.
Лёссы и лёссовидные грунты имеют весьма прочные структурные связи, но при намокании связи разрушаются и грунт может значительно просесть.
Торф состоит из смеси глинистых и песчаных грунтов с большим количеством растительных остатков. Такой грунт очень подвержен сжатию. Из-за высокого содержания растительных остатков, в нём развивается агрессивная бактериальная среда, которая со временем разрушит фундамент.
Простые методы самостоятельного определения грунтов
Можно проверить растиранием между ладоней. Если скатывается в шнур, не растрескивается, сгибается — это глина.
При увлажнении пластичность слабая; просматриваются частички песка; при скатывании шнура не образуется; сдавливается в лепёшку — это суглинок.
Пластичность очень низкая; от удара рассыпается, в шнур скатать не возможно — это супесь.
Очень похожа на крупную пыль; песчинки не просматриваются — это пылеватый песок.
Можно различить зёрна с пшено — это мелкий песок.
Больше половины зёрен размером от 10 мм; края зёрен округлые — это гравий.
Зёрна размером 10-12 мм, края острые — это дресва.
Более 50% зёрен превышают размер 25 мм, имеют округлую форму — это галька.
Зёрна размером 35 мм, острой формы, — это щебень.
К не связным грунтам относят пески, гравий и галечник. На таких грунтах применяют насыпь.
Расчёт глубины заложения фундаментов
Условия глубины заложения фундаментов зависят от:
- типа конструкции и его особенностей
- величины и характера нагрузки, действующих на фундамент
- геологических и гидрологических условий грунта, на котором размещается здание
- возможности вспучивания при промерзании и усадки при намокании
На всех грунтах глубину заложения фундамента рекомендуют 0,5 м. Это же относится к конструкциям, подразумевающим наличие подвалов.
Глубину можно расчитать по формуле: Hп = (h2+h3) (Vп+Vб)/ Vгр
Пример расчёта
Hп = (15+20) (1,7+2,3)/ 1,64 = 85 см.
где h2 — высота отсыпки под пол 15 см из песка объёмом Vп =1,7 т/м3;
h3 — бетонный пол 20 см, объём бетонаVб = 2,3 т/м3.
Объём супеси Vгр = 1,64 т/м3.
Нужно учитывать, что супеси и мелкие пески промерзают на 20%.
Расчёт глубины промерзания
H = mt * Hн
де mt – коэффициент теплового режима здания, влияющий на промерзание грунта у наружных стен; Hн — нормативная глубина промерзания.
При условии регулярного отопления здания, если температура воздуха в зданиине не ниже 10 градусов, коэффициент mt составит:
— грунт — 0,6
— лаги у грунта — 0,7
— балки — 0,8
Все здания с неотапливаемым подполом будут иметь коэффициент равный 1.
При теплозащите, глубина промерзания определяется специальным расчётом. Необходима консультация специалиста.
Идеальными будут условия, при глубине промерзания выше грунтовых вод.
Большие осложнения возникают при промерзании грунта значительно ниже грунтовых вод и не одинаковой равномерности грунта по строению.
Тогда вспучивание при промерзании будет неодинаковым, изменится подъём фундамента и произойдёт его перекос. Появятся трещины во всём фундаменте и в стенах сооружения.
Понятно, что задуматься о том, где, какой и как заложить фундамент, необходимо, пока вы просто обозреваете просторы своего участка и стоите на твёрдой земле.
Наша компания осуществялет строительство фундаментов для домов и бань быстро и качественно.
Все работы производятся опытными мастерами в соответствии в ГОСТ и СНиП.
Все фундаменты
Свайно-винтовой фундамент. Цена: 4000 руб за сваю
Читать подробнее о свайно-винтовом фундаменте.
Ленточный фундамент. Цена: 18 500 руб/м3
Читать подробнее о ленточном фундаменте.
Монолитная плита. Цена: 19 000 руб/м3
Читать подробнее о монолитном фундаменте.
Опорно-столбчатый фундамент. Цена: 1 000 руб за опору
Читать подробнее об опорно-столбчатом фундаменте.
Фундамент на забивных железобетонных сваях.
Цена: от 5 000 руб за сваю
Читать подробнее о железобетонных забивных сваях.
Как измерить сжимаемость грунтов?
