Фундамент своими руками: пошаговая инструкция + видео

Содержание

• Разновидности оснований для дома
• Ленточный фундамент своими руками, пошаговая инструкция
• Свайный фундамент своими руками пошаговая инструкция
• Заключение

Стоит ли говорить о том, что фундамент – это основа всего здания? Наверно каждый знает эту простую истину. А так как фундамент является основой, то работы по его устройству нужно выполнять особо тщательно, придерживаясь инструкций.

Ведь от этого зависит то, насколько долго простоит здание. Не зря себестоимость основания такая большая. В этой статье мы рассмотрим самые популярные виды фундаментов, а также технологию их устройства. Вы самостоятельно сможете возвести основание с нуля.

Разновидности оснований для дома

Существует несколько вариантов, отличающихся своей конструкцией, назначением и внешним видом. В целом выделяют 4 основных видов фундамента, пригодных для сооружения дома. Все они имеют свои плюсы и минусы. Итак, сегодня мы рассмотрим такие вариации:

1. Ленточное основание.
2. Свайное основание.
3. Столбчатое основание.
4. Монолитное основание (плитный фундамент).

Дело в том, что эти фундаменты разнятся не только своей конструкцией, но и себестоимостью всех работ, трудозатратами, несущей способностью и начинкой. В этой статье мы рассмотрим два первых варианта возведения основания, так как они считаются самыми популярными и универсальными. Благодаря пошаговой инструкции, вы сможете соорудить фундамент для дома своими руками.

Ленточный фундамент своими руками, пошаговая инструкция

Довольно распространенный вариант в строительстве. Представляет собой ленту, которая повторяет контуры несущего здания. Такой фундамент можно разделить на 2 подвида:

• монолитный;
• сборный.

Для первого случая нужно рыть траншею, установить съемную или несъемную опалубку, сделать подушку из песка, установить сетку из арматуры и залить все пространство бетоном. Если же говорить о сборном фундаменте, то в траншею устанавливаются уже готовые блоки для фундамента из железобетона (ФБС), бутовый камень или керамический кирпич.

Обратите внимание! В зависимости от глубины, основание такого типа делится на мелкозаглубленное и глубокозаглубленное. Важно, чтобы глубина фундамента для дома была ниже точки промерзания грунта и уровня грунтовых вод.

Для небольших построек используется мелкозаглубленное основание, на которое потребуется меньше средств, так как обходиться такой вид дорого. Если же точка промерзания и грунтовые воды глубоко, то траншея может достигать 1,5–2 м. Фотография ниже показывает, как выглядит готовый ленточный фундамент.

Итак, какое руководство по сооружению ленточного фундамента? Ниже описана пошаговая инструкция:

1. Подготавливается участок. Все лишнее убирается: деревья, кусты, мусор, камни и т. д.
2. Верхний плодородный слой почвы удаляется.
3. На участке делается разметка исходя из габаритов дома. Ширина ленты зависит от толщины стен с отделкой + дополнительное пространство на цоколь. Разметка выполняется при помощи веревки и колышков. Уровнем проверяется ровность конструкции.
4. Исходя из намеченной разметки, роется котлован. Его глубина зависит от массы дома, точки промерзания грунта и уровню залежей грунтовых вод. Для работы можно использовать лопаты и желающую рабочую силу. Как вариант – использование спецтехники.
5. Уровнем и отвесом проверяется ровность стен и дна котлована.
6. После того как траншея вырыта, можно приступать к устройству песчаной подушки. Ее нужно делать в обязательном порядке, для устойчивости фундамента. На дно насыпается 10–20 см слой песка и трамбуется. Сверху засыпается такой же слой гравия или щебня и тоже трамбуется. Толщина слоя зависит от глубины траншеи: чем она больше, тем толще слой.
7. Подготовите небольшое количество бетонного раствора. Им нужно будет сделать бетонную подложку, слоем в 5 см. Раствором заливают дно траншеи и ждут его высыхания.
8. Настало время вязать арматурную сетку для фундамента. Она обеспечит надежность конструкции, долговечность и прочность на излом. Для этого вам понадобится проволока, чтобы соединять арматурные прутья, и сама арматура Ø10 или Ø12 мм. Позже готовая сетка из арматуры устанавливается в траншею для фундамента.
9. Настало время заняться наземной частью фундамента для дома. Сверху по всему периметру устанавливается опалубка. Она может быть из фанеры, деревянных щитов, досок или других материалов. Основная задача опалубки для фундамента – формировать цоколь, выдержать вес бетона и сделать его идеально ровным. Вот почему конструкцию нужно хорошенько укрепить укосинами и сбить сверху. Так, бетон не разрушит конструкцию.
10. Вот и все, подготовительные работы по устройству ленточного фундамента завершены. Дело осталось за малым – заполнить все раствором из бетона. Здесь у вас есть два варианта: либо делать раствор самому, при помощи бетономешалки, либо заказать машину с уже готовым раствором. Как действовать – дело ваше. Главное – рассчитать количество смеси и заполнить траншею.
11. Заполнять фундамент бетоном желательно за один раз, чтобы не образовалось швов. Так, он будет монолитным и более прочным. Обязательно установите на опалубке уровень, до которого нужно залить фундамент. Можете натянуть леску или отметить линии на внутренней стороне опалубки.
12. После заливки, бетон нужно уплотнить, выгоняя из него воздух. Если этого не сделать, он будет не таким плотным, имея в составе пузырьки. Долговечным такое основание назвать нельзя. Поэтому используйте вибромашину, которая легко справится с задачей. Если таковой нет, протыкайте бетон длинным предметом, слегка стучите по опалубке, чтобы уплотнить состав.
13. Осталось выровнять фундамент, используя мастерок. Важно тщательно выполнять эту работу, так как на верхнюю часть фундамента будет производиться кладка кирпичей, дерева или блоков. Чтобы стены были ровными, основание тоже должно быть ровным.

А что дальше? Остается дожидаться высыхания бетона. Обычно, на это уходит около месяца. На это время фундамент рекомендуется укрыть пленкой, чтобы осадки не размыли его. Если погода жаркая, во избежание растрескивания фундамент иногда сбрызгивайте водой. Через 10 дней можно снимать опалубку. Делайте это аккуратно, чтобы не повредить фундамент. Вот и все, теперь можете строить свой дом на крепком и устойчивом основании. Хотя трудозатраты довольно высоки, достоинством ленточного фундамента является возможность соорудить погреб и гараж.

Совет! Использование ленточного фундамента на глинистой почве не рекомендуется. Допускается возведение на супеси и суглинистой почве.

Дополнительно предлагаем вам посмотреть видео о технологии возведения ленточного фундамента.

Свайный фундамент своими руками пошаговая инструкция

Это оптимальный вариант основания, когда речь идет о строительстве здания на особо сложном грунте. Например, если у вас пучинистый тип почвы, то это идеальный вариант. Кроме того, себестоимость строительных работ по сооружению свайного фундамента в несколько раз ниже. Все дело в том, что основой служат металлические или бетонные сваи, которые принимают нагрузку на себя, распределяя ее по поверхности грунта. А цена на такие сваи небольшая. На фото видно, как устроен такой тип фундамента.

Важно! Что использовать данный тип основания можно как для небольших построек, так и для многоэтажных конструкций. При должном расчете, основание может выдержать серьезные нагрузки.

Обратите внимание, что сваи могут быть разными. Определяют винтовые сваи, деревянные (для небольших сельхоз построек), железобетонные, изделия из металла, а также комбинированные варианты. Если говорить о способе устройства, то фундамент на сваях может быть:

1. Вдавливаемым, когда сваи утапливают в грунт специальной техникой или вкручиваются вручную.
2. Набивным, когда подготавливается скважина, устанавливается свая и заливается бетоном.
3. Забивным, когда устанавливают сваи из железобетона при помощи копры (специальной техники).

В чем преимущество такого фундамента?

1. Вы можете сооружать его в любое время года.
2. Земляные работы сводятся к минимуму.
3. Затраты на материалы и строительство в целом минимальные.
4. Универсальность, можно использовать на самых сложных типах почвы.
5. Всю работу можно сделать своими руками.

Только вот в отличие от ленточного основания, вы не сможете сделать себе гараж или погреб. Да и цоколь у такой постройки будет отсутствовать.

Теперь рассмотрим пошаговую инструкцию сооружения свайного основания для дома. Если вы хотите сделать все работы самостоятельно, то рекомендуем остановиться на устройстве с винтовыми сваями. Что для этого нужно:

1. Участок очищается от снега, веток, деревьев и прочего мусора.
2. На нем делается разметка, согласно плану (план и проектирование делается заранее). Места, где будут размещаться сваи тоже следует отметить. Для удобства, выкопайте ямки по 15–30 см. Так, ввинчивать сваи будет удобнее.
3. Теперь можно приступать к расстановке свай. Установите их на свои места, слегка ввинтив в грунт, но не полностью. Расстояние выбирается согласно плану. То же касается и глубины.
4. Теперь можно начинать ввинчивать сваю в землю круговыми. Делайте это строго перпендикулярно, чтобы все было ровно. Если изначально вкрутить сваю правильно, то она будет ровной. Допускается отклонение на 1–2 градуса. За один круг можно продвинуться на 15–30 см.
5. Теперь все сваи выравниваются по уровню горизонта, и бетонируются изнутри.

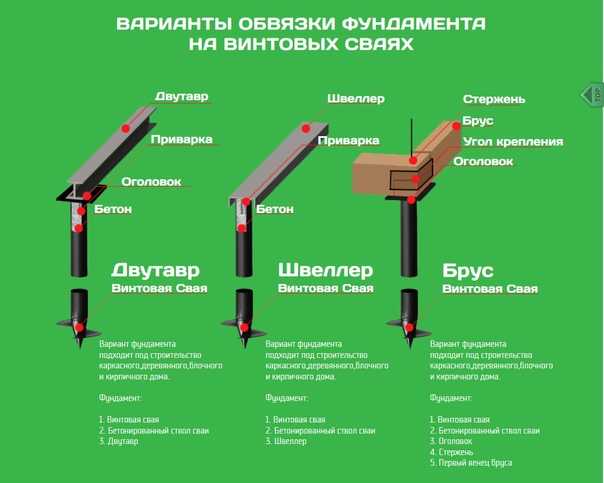

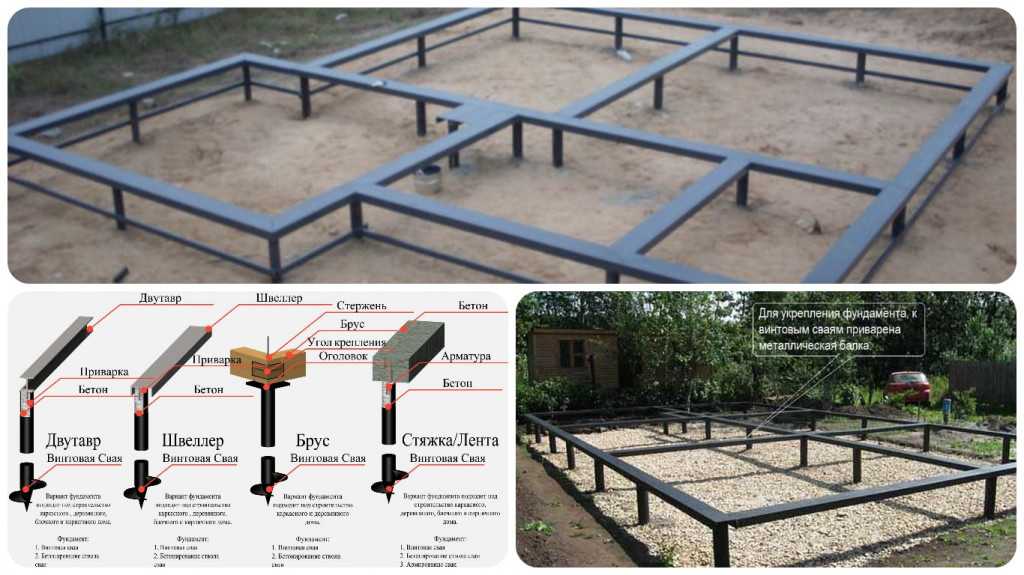

6. Когда все сваи установлены и бетон застыл, можно выполнять обвязку. На сваи устанавливаются шляпки, а сверху устанавливается деревянный или металлический ростверк. Под шляпки свай обязательно положите гидроизоляционный материал.

Чтобы увидеть все наглядно, предлагаем вам ознакомиться с этим видео.

Заключение

Как видите, работы не совсем сложные, поэтому сделать качественный фундамент для дома можно и своими руками. Основание выбирайте самостоятельно, в зависимости от нужд и типа грунта. Если все сделать правильно, то основание для дома прослужит вам многие годы, без ремонта и дополнительных работ.

• Строим дом из пеноблоков своими руками

• Плавающий фундамент

• Опалубка для фундамента своими руками

• Фундамент под печь в баню

Инструкция по строительству свайного фундамента своими руками

В широком смысле, все основы строений можно разделить на фундаменты мелкого и глубокого заложения. Первые обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Вторые – там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью. Ко второй группе относят свайные фундаменты, состоящие из длинных столбчатых элементов (глубина обычно более чем в три раза больше ширины), ввинчиваемых, вбиваемых или заливаемых в землю на определенную глубину.

Что такое свайный фундамент?

Свайный фундамент в основном используется для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, менее сжимаемый и жесткий грунт или породу на глубине. Применение свайного фундамента уместно в тех ситуациях, когда изготовление других типов фундаментов, требующих земляных работ или отвода грунтовых вод, является экономически невыгодным. Поскольку свайные основания закладываются в почву, они более устойчивы к эрозии и размыву. Поверхностные элементы свайного фундамента для дома (плиты, решетки, опоры) не опираются непосредственно на землю, а на вершины погруженных в грунт опор. Ниже мы рассмотрим то, как изготовить свайный фундамент своими руками.

Разновидности свай

Сваи изготавливаются из бетона, железобетона стали или натурального дерева. Их погружают в землю вертикально или по диагонали, обычно группами или рядами.

По способу установки свайное сооружение фундамента делится на следующие виды:

• Буронабивной – изготовление опорных элементов проводится непосредственно на месте монтажа. Для этого, в пробуренные по периметру строительного участка отверстия заливается бетонная смесь.
• Забивной – опоры вбиваются ударами гидравлического молота. Чаще всего забивные опоры используют на проблемных грунтах при строительстве тяжелых сооружений.
• Вдавливаемый – заглубление происходит, благодаря применению гидравлического насоса.
• Винтовой – ввинчивание в почву свайных опор, внешний вид которых напоминает винты. Производится машинным либо ручным способом. Отличный вариант для каркасных строений и домов из натурального дерева.

Плюсы и минусы свайных оснований

Свайный фундамент имеет свои плюсы и минусы. К плюсам относят:

• Повышенную стойкость к разного рода нагрузкам.
• Запас прочности – на свайном фундаменте частного дома можно увеличить этажность здания.
• Длительный срок эксплуатации – фундамент на сваях в среднем рассчитан на 100 лет, но, как показывает практика, служит гораздо дольше.
• Универсальность — может монтироваться на участках с большой глубиной промерзания, болотистых участках земли, торфяных грунтах, прибрежных зонах.
• Экономия времени – если использовать заводские «заготовки», изготовление свайного фундамента проводится за максимально короткое время. В сфере частного строительства можно подобрать «заготовки» с несущей силой от 0,8 до 15 тонн.
• Сокращение объемов земляных работ в отличие от заглубленного плитного либо ленточного основания, изготовление которых заключается в создании котлована.
• При использовании винтовых или набивных опор фундамент для дома можно изготовить своими руками.

Свайный фундамент, как и другие типы опор, имеет некоторые недостатки. К ним относят:

• Использование крупногабаритной техники и возможность повреждения соседних построек от продольных колебаний грунта (при заложении забивных свай).
• Важность проведения геологии участка и составления точных расчетов.
• При зимнем пучении, в районах с горизонтально подвижной почвой, существует вероятность смещения свай фундамента под домом.

Основные этапы возведения

Свайно-винтовой тип

Сваи винтового типа создают прочный, безопасный и долговечный фундамент практически для любого строительства в любом ландшафте (смотрите фото свайного фундамента). Они представляют собой полые трубы, концы которых имеют так называемую резьбу. Внешне и по принципу действия винтовые опоры напоминают саморезы, вкручивающиеся в почву. Резьба увеличивает опорную поверхность труб, тем самым свая более надежно удерживается в земле. Винтовой свайный фундамент удобен тем, что его можно устанавливать вручную, а также не бояться за сохранность конструкций размещенных поблизости построек. Винтовые элементы пригодны к повторному использованию – при необходимости, их можно извлечь из грунта и установить в другом месте. При помощи винтовых опор можно возводить дома на склонах или местах с рельефными складками.

Особенности

Укладывая свайный фундамент для дома, следует учесть, что использование винтовых элементов в зонах высокой сейсмической активности не допустимо. Также запрещено погружать их в каменистый грунт. Перед установкой винтов на участках с рыхлым или слабонесущим грунтом, где нет необходимой боковой поддержки, важно заранее определить глубину их погружения.

Монтаж

Винтовой свайный фундамент можно назвать капитальным, так как он способен выдерживать очень большие нагрузки, и применяться при строительстве тяжелых сооружений.

Краткая инструкция создания своими руками винтового фундамента:

• Прежде всего необходимо рассчитать необходимое количество материалов и разметить участок.
• Произвести вкручивание винтовых элементов. Для этого можно использовать механический или ручной бур.
• Обрезать верхушки опор до необходимого уровня.
• Провести заливку полостей свай раствором бетона.

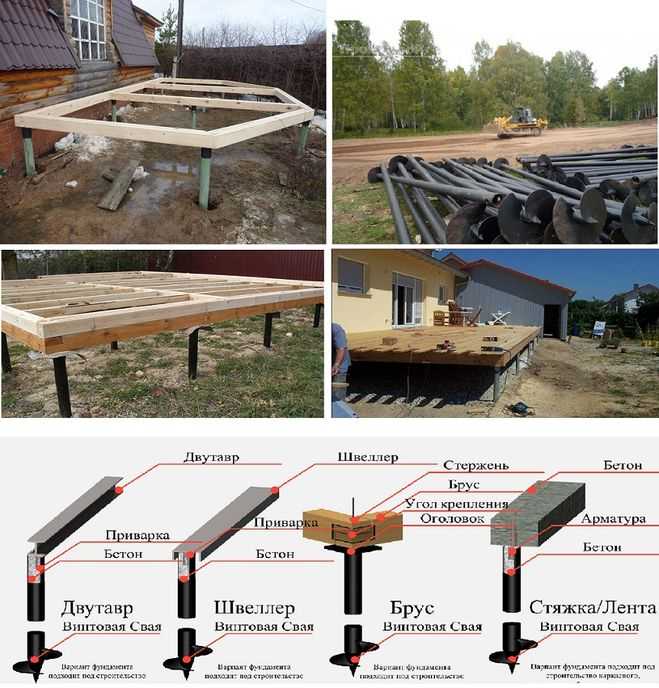

• Установить ростверк.

Забивной фундамент

Один из наиболее распространенных типов, при котором сваи внедряются в грунт с помощью вдавливающих либо вбивающих устройств (вибропогружатель, молот и так далее).

Особенности

Сваи данного типа могут изготавливаться из стали, железобетона или натуральной древесины, а их сечение может быть поперечным, прямоугольным, тавровым, квадратным и круглым.

Монтаж

Технология монтажа забивного фундамента заключается в применении силы к свайному оголовку. На месте размещения погружных элементов создается скважина, длина которой равна одной трети длины сваи. В нее вертикально помещается опора, которую погружают в землю, используя специальное оборудование (молот, вибропогружатель, гидравлический пресс).

Буронабивной фундамент

Буронабивной метод является эффективной заменой забивному, создающему сильные динамические эффекты, приводящие к нарушению целостности зданий, находящихся в непосредственной близости со строительным участком. На вопрос: для каких домов подходит заливка набивного свайного фундамента, можно смело отвечать: практически для любых построек, располагающегося на любом грунте либо участке с уклоном. Буронабивные опоры считаются одними из самых сейсмоустойчивых.

Особенности

При буронабивном способе создания основания в грунте пробуриваются скважины, после чего в них заливается бетонный раствор. Армированный каркас, который погружается в скважины, придает конструкции прочность и жесткость. Буронабивные опоры используются для:

• Строительства зданий в крупных городах, их исторических центрах.
• Укрепления реконструируемых зданий.
• Укрепления стенок траншей, располагающихся в почвах с высоким уровнем рыхлости.
• Также его используют при добавлении к зданию дополнительных строительных конструкций.

Монтаж

Буронабивной свайный фундамент может состоять из двух видов свай:

При самостоятельном изготовлении скважин, обычно используют ручной бур, диаметр которого не превышает 30 см. С его помощью можно пробурить отверстия глубиной до 5 метров. Если планируется возведение многогабаритной постройки, для создания скважин применяют моторизованные буры диаметром до 60 см. На сложных участках используют буровую машину.

Свайный фундамент нашел широкое применение в гражданской и промышленной областях строительства. Его использование позволяет возводить дома, высотой в несколько этажей, на участках со слабым грунтом.

Наша компания занимается изготовлением фундаментов на сваях в СПб и области – для этого у нас имеется все необходимое оборудование и техника. Мы выполняем технико-экономические расчеты и подбираем оптимальный вариант фундамента, учитывая геологию и особенности рельефа участка. При необходимости выполняем проект фундамента и геологию.

Обращаясь к нам, вы получите грамотную консультацию, сможете выбрать проект, подходящий под любые ваши нужды.

Как построить фундамент для сарая на винтовых сваях

109 долей

• Доля
• Булавка

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.

Быстрая навигация

• Что такое винтовая свая?
• Конструкция и компоненты винтовых свай
  • Головка сваи
  • Центральная шахта
  • Спиралевидная пластина
• Зачем строить навес на винтовых сваях?
  • Всепогодная установка
  • Без беспорядка
  • Устойчивость
  • Гарантированная грузоподъемность
  • Съемный и многоразовый
  • Стоимость
• Как установить винтовые сваи для навесов
  • Что за сарай?
  • Где находится сарай?
  • Насколько большой сарай?
  • Тип пола
• Как построить фундамент сарая на винтовых сваях
  • • Шаг №1
    • Шаг №2
    • Шаг №3
    • Шаг №4
    • Шаг № 5
  • Использование подрядчика для установки винтовых свай
• Стоимость фундамента винтовых свай
• Заключение

Что такое винтовая свая?

Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

Конструкция и компоненты винтовой сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

Давайте более подробно рассмотрим части винтовой сваи:

Головка сваи

Головка винтовой сваи бывает плоской или U-образной. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

Центральный ствол

Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какова линия замерзания в вашем регионе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

Спиральная пластина

Спиральная пластина представляет собой спиралевидный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь на сварных швах, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете устанавливать эти сваи практически при любой погоде, если только земля не полностью промерзла (но в любом случае, кто захочет работать снаружи?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать после. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

Устойчивость

Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

Хотя винтовые сваи чрезвычайно устойчивы, они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

Гарантированная грузоподъемность

Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас навес размером 6 x 6 футов для газонокосилки или пещера для человека размером 24 x 30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

Съемные и многоразовые

Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

Стоимость

Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов на распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Установка винтовых свай для навесов

Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учитывать, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

Что за сарай?

Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

Компания Pylex рекомендует приобретать арматуру диаметром ⅜ дюйма, называемую арматурным стержнем, для использования в качестве направляющего штифта для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

Насколько большой сарай?

Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

Тип пола

Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент сарая из винтовых свай

Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

Шаг № 1

Помните, что сначала следует ознакомиться со своими строительными нормами и понять, насколько глубоко должны быть установлены винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

Этап #2

Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

Шаг №3

Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

Шаг №4

Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

Шаг № 5

Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.

Использование подрядчика для установки винтовых свай

Есть несколько причин, чтобы выбрать подрядчика, а не выполнять работу самостоятельно.

Во-первых, у них есть доступ к винтовым сваям более высокого качества. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex только покрывает их сваи антикоррозийной краской. Оцинковка является гораздо более надежным вариантом, поскольку теоретически она навсегда защищает от ржавчины, исключая любые серьезные потертости.

Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо большим диаметром, чем предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится ствол сваи большего диаметра и винтовая пластина. В магазинах не продаются валы диаметром 3 дюйма или спиральные пластины диаметром 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, в основном потому, что у них есть машина, которая установит их идеально ровно и затянет точно в соответствии со спецификациями.

Стоимость фундамента из винтовых свай

50-дюймовая винтовая свая из Pylex стоит около 40 долларов США. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Вы можете установить их утром, а к обеду уже строить сарай.

Теперь, если вы наймете подрядчика, он установит винтовую сваю гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью сваями вы рассчитываете в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная вершина стержня позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного стержня, что делает ручное скручивание невозможным. Некоторые коммерческие сваи имеют предварительно просверленные отверстия, к которым можно механически прикрепить 2×4.

Заключение

При самостоятельном устройстве фундамента сарая на винтовых сваях помните, что самая важная часть – это планирование. Если вы точно наметите расположение свай и правильно учтете смещение веса и положение балки, то ваша конструкция сарая будет устойчивой.

Также обязательно установите винтовые сваи ниже линии промерзания. Спиральная пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не смещался и не вздымался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете его полезным, когда придет время устанавливать винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Что такое укладка и как она работает?

Со времен средневековья глубокие фундаменты забивали в землю с помощью техники, известной как забивка свай. Установка свай имеет решающее значение для устойчивости и успеха многих строительных конструкций, в том числе домов, мостов, виадуков и дорог. Но что такое нагромождение? И как работает укладка?

Что такое укладка?

Забивка свай — это процесс забивания конструкционных свай в землю, которые станут основанием здания. Сваи необходимы там, где почва и земля работают плохо, и используются для распределения нагрузки здания и укрепления грунта. Они представляют собой экономически эффективный подход к борьбе с коррозией и, как доказано, значительно увеличивают ожидаемый срок службы конструкции. Знаете ли вы, что весь город Венеция построен на деревянных сваях над морской водой?

Компания Dart & Co Foundations специализируется на установке свай и мини-свай для различных конструкций. Сегодня мы ответим на вопросы «что такое сваи?» и «когда это необходимо?», а также дадим советы, как бороться с коррозией. Если вас интересует стоимость, у нас есть бесплатный калькулятор стоимости фундамента, который рассчитает стоимость всего за несколько быстрых шагов.

Из чего состоят конструкционные сваи?

Сваи могут быть изготовлены из металла, бетона, дерева или стали. В строительстве они поддерживают здания со слабым грунтом и забиваются в землю молотком.

Существует два основных типа свай: замещающая и замещающая. Замещающие сваи вставляются в ямы или выкапываются из земли, чтобы заменить ее. Сваи смещения предварительно формируются и забиваются в землю, вытесняя землю, через которую они забиваются.

Как используются сваи?

Свайные фундаменты обычно выдерживают большие нагрузки, поэтому их необходимо проектировать тщательно и профессионально. При размещении свай необходимо соблюдать особую осторожность, чтобы нагрузки были равномерными и распространялись по всему пространству.

Выполняя две основные функции, сваи взаимодействуют с фундаментом следующим образом:

Сваи для ремонта фундамента

Специалисты по ремонту фундамента устанавливают сваи в грунт с помощью гидравлики. После установки сваи всплывут на поверхность, повторно выровняются и поднимут конструкцию здания.

Сваи для армирования конструкций

Даже если фундамент поврежден, установка свай защитит от возможных проблем в будущем, гарантируя, что ваш фундамент останется ровным.

Как инженеры-строители, мы изучаем почву, чтобы убедиться в отсутствии перегрузок или увеличения мощности после установки свай.

Как работают сваи?

Задача сваи — равномерно распределить вес конструкции. Их закапывают в землю с помощью копра. Удерживая сваи идеально вертикально, эта машина забивает каждую конструкцию в землю, а также действует как кран.

Установка свай

Иногда бывает сложно установить сваи в чувствительных местах из-за сильной вибрации и разрушения грунта. В некоторых местах требуется минимальное вмешательство, поэтому мы специализируемся на мини-сваях/микросваях. Мини-сваи работают, копая землю с помощью соответствующей техники, опуская бетонную сваю в отверстие и заливая бетоном промежутки между сваей и землей.

Вам нужна установка свай?

Забивные сваи идеально подходят для строительства жилых домов благодаря быстрой установке и конкурентоспособной цене. Существуют различные сигналы, которые могут возникнуть, если дом требует дополнительной поддержки или показывает признаки повреждения фундамента.

• Дымоход не совпадает с домом
• Двери и окна не открываются/торчат
• Внешние трещины
• Внутренние трещины гипсокартона

Dart & Co Foundations

Dart & Co — подрядчик по забивке свай, расположенный в Эксетере, специализирующийся на забивке свай на различных участках различными методами, включая забивку забивных свай и мини-сваи.
