Свайно винтовой фундамент плюсы и минусы под дом каркасный: Преимущества и недостатки свайно-винтовых фундаментов для возведения каркасного дома

Содержание

Преимущества и недостатки свайно-винтовых фундаментов для возведения каркасного дома

Что такое каркасный дом

Строительство домов по каркасной технологии становится все более распространенным. При невысокой стоимости каркасные дома получаются теплыми и прочными. Их главное преимущество — это высокая скорость возведения. Такие постройки имеют небольшой вес и не оказывают большой нагрузки на основание поэтому им не нужен массивный бетонный фундамент. Лучшим вариантом является строительство каркасного дома на винтовых сваях. Свайный фундамент обеспечивает устойчивость зданий и сооружений на любом типе грунта, участках с уклонами и перепадами по высоте.

Массово строить каркасные дома в нашей стране стали чуть больше 15 лет назад. Технология возведения «каркасников» пошла из Канады. Поэтому каркасные дома называют канадскими или финскими. Первые «финские домики» появились в нашей стране после Второй мировой войны. Советские строители перенимали опыт у финских, а те, в свою очередь — у канадцев. Растущая популярность каркасного строительства объясняется скоростью сборки, хорошей теплоизоляцией конструкций, доступностью жилья.

Этапы строительства каркасного дома

Основу здания составляет несущий каркас из бруса, на который монтируют обшивку. При каркасно-панельном строительстве используют стеновые материалы заводского исполнения. Это готовые панели с прослойкой теплоизоляции между двух ОСП плит. Каркасно-щитовое строительство подразумевает применение заготовок, когда обшивка стен ведется параллельно с их утеплением. Основные этапы возведения:

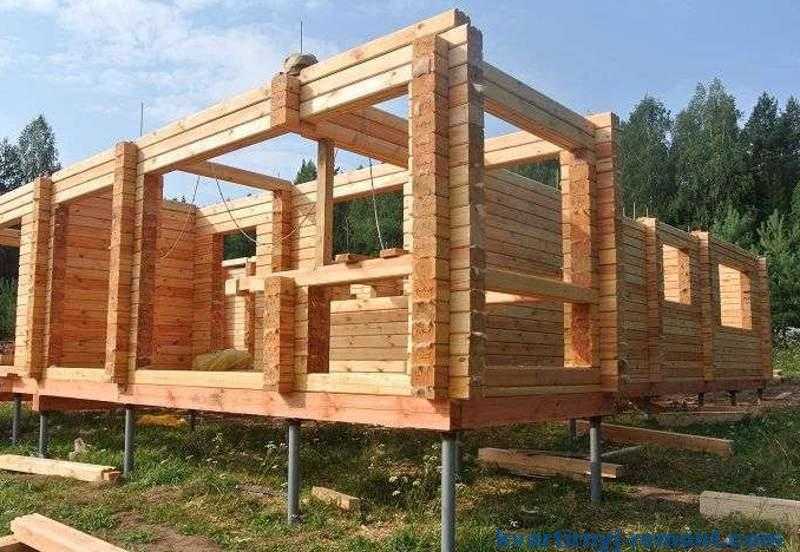

Строительство каркасного дома на винтовых сваях начинается с закладки фундамента для будущей постройки. Несущая способность одной сваи достигает 7-8 тонн, что обеспечивает устойчивость здания даже на слабых и просадочных грунтах.
Обвязка фундамента. Сначала монтируют нижнюю обвязку — по контуру основания монтируют брус сечением 150х150 мм или 200х200 мм. Все элементы обрабатывают антисептической пропиткой.
Монтаж силового каркаса. По углам основания ставят вертикальные стойки, их соединяют брусом, затем монтируют промежуточные рейки. Еще один вариант — это монтаж обрешетки стен на горизонтальной поверхности и одновременная сборка уже готовых элементов каркаса.
Верхняя обвязка. По верху каркаса крепят брус того же сечения, что и для нижней обвязки. Стены укрепляют диагональными укосинами. Это придает конструкции жесткость и устойчивость.
Обшивка стен. Монтируют ограждающие конструкции оконных и дверных проемов. Каркас обшивают готовыми панелями или используют щитовой способ обшивки.
Чердачное перекрытие. На верхнюю обвязку по длинным стенам укладывают мауэрлат. Это брус сечением 100х100 мм или 150х150 мм, который принимает нагрузку от стропильной конструкции и равномерно распределяет ее на несущие стены.
Монтаж стропильной системы, укладка кровли. Для деревянных домов на сваях чаще всего проектируют двускатные крыши с уклоном 35-45 градусов. Если уклон сделать больше, то усиливается ветровая нагрузка, а если меньше, то снег будет задерживаться на кровле и создавать чрезмерную нагрузку.

После окончания основных строительных работ монтируют окна и двери, утепляют пол и чердачное перекрытие, подводят и монтируют инженерные коммуникации. Фасад отделывают сайдингом, блок-хаусом, вагонкой, композитными панелями. Завершающий этап — утепление и обшивка цоколя, монтаж отмостки. Каркасным домам не нужно время на усадку, поэтому внутреннюю отделку можно не откладывать.

Особенности конструкции винтовых свай

Свайный фундамент является подходящим типом основания для каркасного дома. В отличие от бетонного фундамента, который набирает прочность 4 недели, свайный возводится быстро, к тому же нагружать его можно в тот же день.

Винтовая свая представляет собой металлический стержень с лопастью и заостренным наконечником. Винт удерживает опору в одном положении, предотвращает ее выталкивание, не дает просесть. Материалом для изготовления служит легированная сталь, для защиты от коррозии сваи оцинковывают, обрабатывают защитными покрытиями.

Сваи различаются диаметром, длиной, способом изготовления. Наконечники опор бывают литыми и сварными. Свайные конструкции с цельнолитыми наконечниками обладают повышенной прочностью. Их используют для монтажа фундаментов на нестабильных почвах. Сваи, наконечники и лопасти которых сваривают из толстой листовой стали, считаются менее надежными. Такие конструкции используют для строительства неответственных конструкций на непучинистом грунте.

Этапы монтажа свай

Установка свайного фундамента выполняется в определенном порядке:

Подготовка. Участок очищают от строительного мусора, веток, высокой травы.
Геологические исследования. При необходимости проводится пробное бурение, берутся пробы грунта для анализа.
Проектирование. Выполняется сбор и расчет нагрузок. На основании расчетов подбирается количество свайных конструкций с нужными характеристиками.
Разметка. Стройплощадку размечают в соответствии с разработанной схемой, намечая точки вкручивания каждой опоры.
Монтажные работы. По разметке опоры ввинчивают на заданную глубину.
Выравнивание. Лазерным нивелиром отбивают горизонтальный уровень, верхушки свай срезают болгаркой.
Бетонирование. Заполнение полостей свай бетоном снижает вероятность коррозии внутри трубы. На каждую сваю надевают и приваривают оголовок.

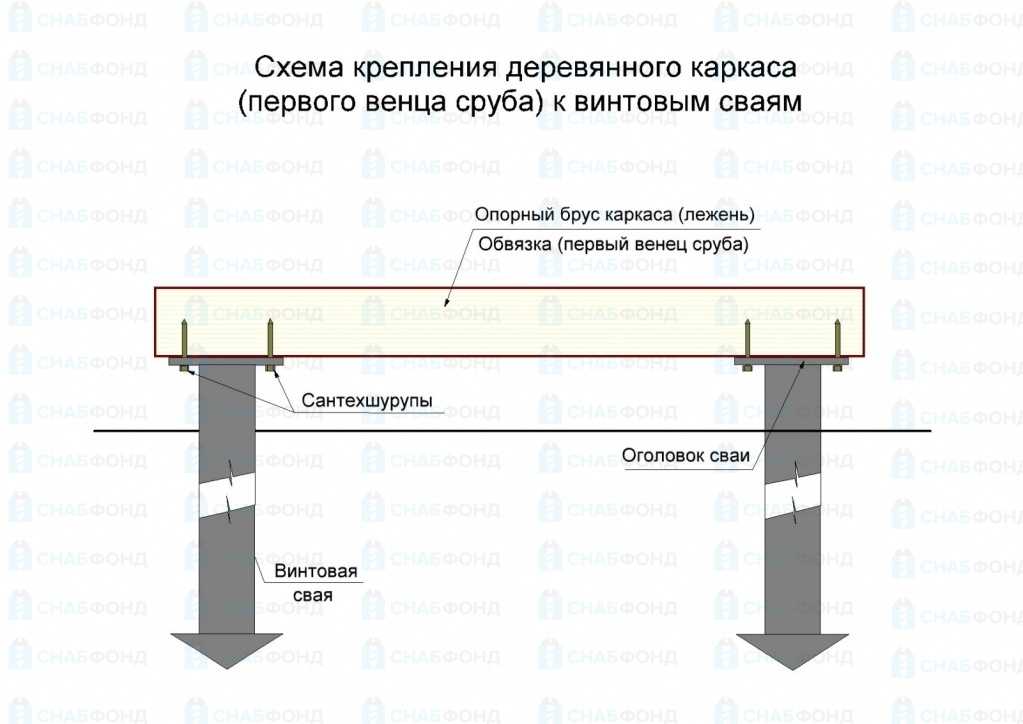

Обвязка. Все фрагменты соединяют по горизонтали брусом. Для придания конструкции жесткости обвязку усиливают диагональными связями.

Преимущества фундаментов на сваях

Надежность. Свайные конструкции надежно фиксируют грунт, обеспечивая прочность основания на слабых и обводненных почвах.
Прочность. Свайное основание, в отличие от бетонного, не боится морозов, не растрескивается при перепадах температуры.
Быстрый монтаж. Установка опор для дома 6×8 м вместе с разметкой и обвязкой занимает 1-2 дня.
Долгий срок службы. Сваи, покрытые слоем цинка, не подвержены коррозии. Каркасный дом на сваях простоит 70 лет и не потребует ремонта фундамента.

Недостатки фундаментов на сваях

Плохая теплоизоляция. Фундаменты на основе свайных конструкций нуждаются в обязательном утеплении.
Стальные сваи подвержены коррозии. Из-за электрохимической коррозии металл окисляется и быстро разрушается. Решением проблемы является использование антикоррозионных покрытий.
Особенности конструкции. При строительстве домов на сваях нет возможности спроектировать подвальное помещение или цокольный этаж. Чтобы увеличить полезную площадь каркасные дома часто строят с мансардным или полноценным вторым этажом.

Цены на винтовые сваи

Наша компания предлагает винтовые сваи высокого качества по ценам изготовителя. У нас можно заказать монтаж свайного фундамента для каркасного дома, включая проектирование, монтаж опор, обвязку брусом утепление пола, обшивку цоколя. Все конструкции будут доставлены и установлены быстро и качественно. Позвонив по телефону, вы получите подробную информацию о характеристиках свайных конструкций. Наши консультанты подскажут какие винтовые сваи выбрать для каркасного дома, помогут рассчитать количество необходимых конструкций, предложат вам скидки и бонусы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Содержание статьи:

Основные плюсы свайно-винтового фундамента

Минусы свайно-винтового фундамента

Советы по выбору фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т. д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.

Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.

При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.

Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.

Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.

При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

что это такое и как построить дом самому, устройство

Начало строительства любого здания, независимо от его назначения, формы, размеров и веса, это устройство прочного и надежного фундамента. Эта конструкция призвана придать конструкции устойчивость, предотвратить ее деформацию, защитить от влаги и холода, исходящего из земли. Свайно-винтовой фундамент относится к категории конструкций, широко применяемых в частном и промышленном строительстве во всех климатических зонах и районах со сложными грунтами. Свайный фундамент представляет собой комплекс заглубленных в грунт опор, жестко объединенных в один общий каркас. Данная технология имеет свои плюсы и минусы, особенности и разновидности. Решение принимается после оценки всех факторов, связанных с конкретным строительным проектом.

Содержание

Причины использования фундаментов свесов
Область применения
Опционы фундамента свай
Приводные свай
Скучные свай
Винтовые свай
Правила для выбора типа фундамента
Основные стадии работы на прокладках. свайный фундамент
Преимущества и недостатки

Основания для применения свайных фундаментов

Свайный фундамент применяется в сложных условиях: слабый или скальный грунт, высокое залегание грунтовых вод, уклон

В частном строительстве фундамент на винтовых сваях используется не так часто, как ленточные аналоги. Но в некоторых случаях такая конструкция является единственным вариантом.

Основания для использования фундамента на сваях:

Слабый грунт. К этой категории относятся влагонасыщенные и неустойчивые лёссовидные почвы, глины и суглинки, зыбучие пески, солончаки, илы и сапропели. Такие основания мягкие и не могут быть основой для тяжелой конструкции. Сваи погружаются в землю до достижения плотных слоев, способных выдерживать высокие нагрузки.
Чрезвычайно плотная и тяжелая почва. Свайный фундамент обустраивают с целью уменьшения объемов дорогостоящих и трудоемких земляных работ, уменьшения расхода строительных материалов. По сравнению с обустройством мелкозаглубленной ленты на установку опор уйдет в 3-4 раза меньше времени и бетона.
Строительство дома на склоне. Здесь выравнивание и засыпка могут оказаться невозможными, неоправданно дорогими и ненадежными в будущем. С помощью опор можно компенсировать перепад высот до 200 см, а при использовании дополнительных элементов – до 400 см.
Строительство возле водохранилища. Поднятие дома над землей поможет защитить его от затопления, возникающего после сильных дождей и таяния снега.

Иногда такое решение принимают при возведении легких каркасных конструкций, для которых не нужен тяжелый и мощный фундамент. В таких случаях опоры устанавливаются по углам деревянного каркаса и под опорными стояками.

Область применения

Часто небольшие постройки ставят на сваи, чтобы сэкономить на земляных работах

Дома на сваях находят широкое применение благодаря множеству присущих им преимуществ.

База используется для строительства зданий данного типа:

жилых домов;
ванны;
дачные домики;
навесы;
кладовые;
мастерские;
временные бараки для рабочих;
розетки;
кассы;
КПП.

Решение о строительстве домов на столбах целесообразно при следующих условиях:

высокий уровень грунтовых вод;
пучинистые грунты, которые при промерзании увеличиваются в объеме до 10-12%;
низменные, регулярно затопляемые ливневыми и талыми водами;
глубина промерзания от 150 см, при заливке железобетонной ленты связана с большими затратами;
откосы, которые дорого или технически невозможно выровнять.

Во всех случаях требуется привлечение специалистов для определения типа колонн, места и глубины их закладки.

Варианты свайного фундамента

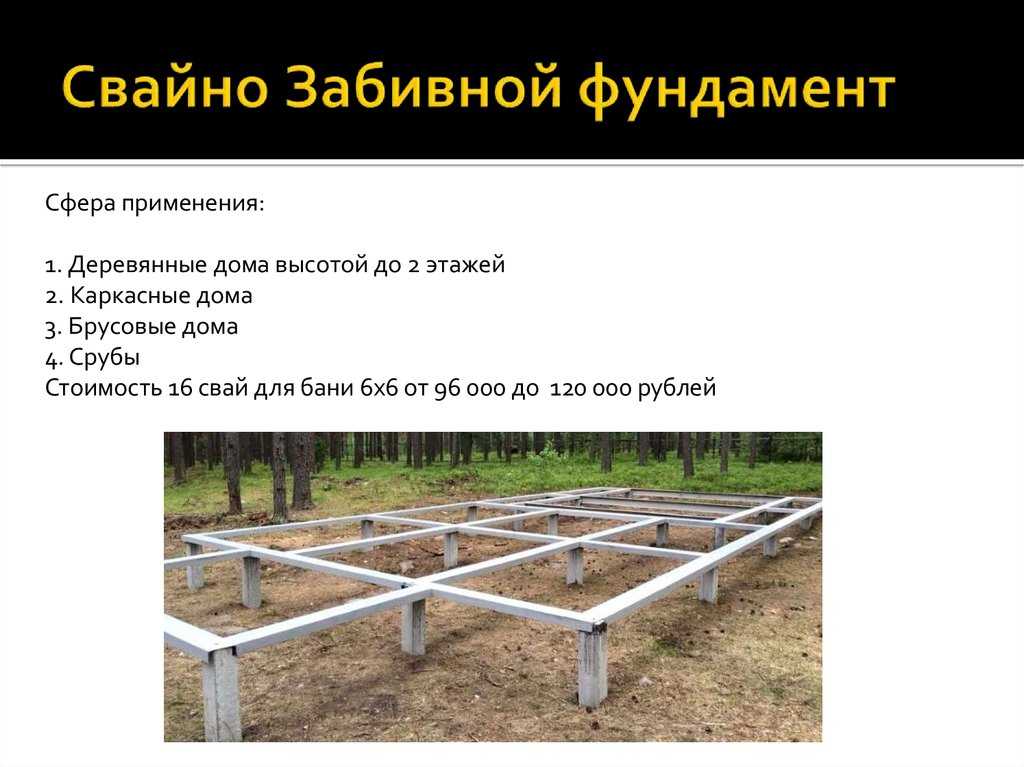

Забивные железобетонные сваи

Фундаментные сваи представляют собой стержни, заостренные с одной стороны, погруженные в землю на глубину, указанную проектом. Изделия могут быть круглого или квадратного сечения, их погружают в землю в готовом виде или изготавливают непосредственно на месте. Опоры изготавливаются из дерева, стали и железобетона. Схемы строительства предполагают установку свай по одной, кустами и полями. Основное отличие заключается в технологии погружения столбов в землю.

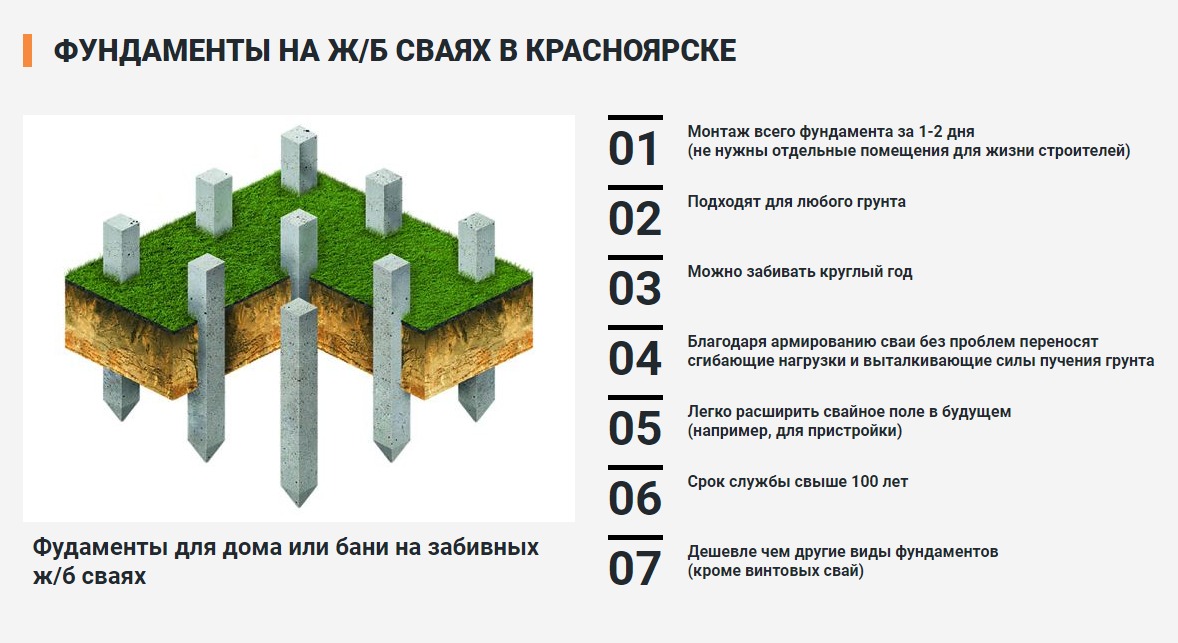

Сваи забивные

Изделия представляют собой мощную железобетонную конструкцию с предварительно напряженной арматурой. Опускание в землю осуществляется с помощью механического молота или пресса. Под действием высокого давления столбы вбиваются или вдавливаются в землю. Устойчивость достигается за счет уплотнения почвы под штангой и по бокам. Многие частные застройщики против этой технологии, так как она связана с сильной вибрацией, а чтобы забить опоры, нужно арендовать дорогостоящее оборудование.

Железобетонные сваи отличаются высочайшей прочностью и надежностью. Изделия не подвержены коррозии, срок их службы практически неограничен. Минус в том, что железобетонные изделия нельзя извлекать из земли для повторного использования или для устройства нового фундамента на участке.

Сваи буронабивные

Этапы сборки буронабивных свай

Изделия этого типа чаще всего используются в частном строительстве. Причина в том, что их можно собрать своими руками, без привлечения тяжелой техники и покупки дорогостоящего оборудования. Технология заключается в поэтапной сборке стержня прямо на месте, предусмотренном проектом. Сначала выкапывается или бурится скважина. Если грунт непрочный, в него вставляют опалубку или обсадную трубу, но предварительно дно засыпают слоем песка. Следующий шаг – вязание и опускание в отверстие объемного стального каркаса треугольного или квадратного сечения. Наконец, колодец или трубу заливают бетоном. Недостатком трамбовочной технологии является отсутствие уплотнения грунта под сваей и вокруг нее. Исходя из этого, нельзя исключать возможность его опускания под нагрузкой.

Винтовые сваи

При высоком КПД и доступной стоимости изделия этого типа имеют достаточно простое устройство. Они состоят из металлической трубки, нижний конец которой заострен и снабжен лезвиями. На другом конце есть отверстия для резьбы рычага. При работе на мягком грунте по всей длине используются опоры с отвалами. Завинчивание осуществляется вручную или с помощью механического затвора. После достижения нужной глубины лишняя часть трубы отрезается, в нее заливается бетон. Затем к свае приваривается металлический оголовок, к которому тем или иным способом крепится ростверк. Благодаря лопастям опора прочно удерживается в земле, не падая даже при большой нагрузке. Тщательно выбирайте продукцию, обращая внимание на качество сварных швов и антикоррозийное покрытие. Самый дорогой, но самый надежный вариант – приобрести изделия из нержавеющей стали.

Правила выбора типа фундамента

Сваи выбираются в зависимости от веса здания и геологических особенностей местности.

Чтобы построить крепкий, устойчивый и долговечный свайный фундамент под дом, необходимо составить грамотный и продуманный до мелочей план. Структура конструкции будет зависеть от ряда факторов:

опорный материал;
методом погружения в грунт;
глубина промерзания грунта;
уровень грунтовых вод;
расчетный вес здания вместе с имуществом и находящимися в нем людьми;
рельеф местности;
архитектурные особенности дома;
структура почвы;
близлежащих построек, которые могут повлиять на ослабление базы;
чертеж ранее проложенных инженерных коммуникаций;
тип и способ крепления ростверка.

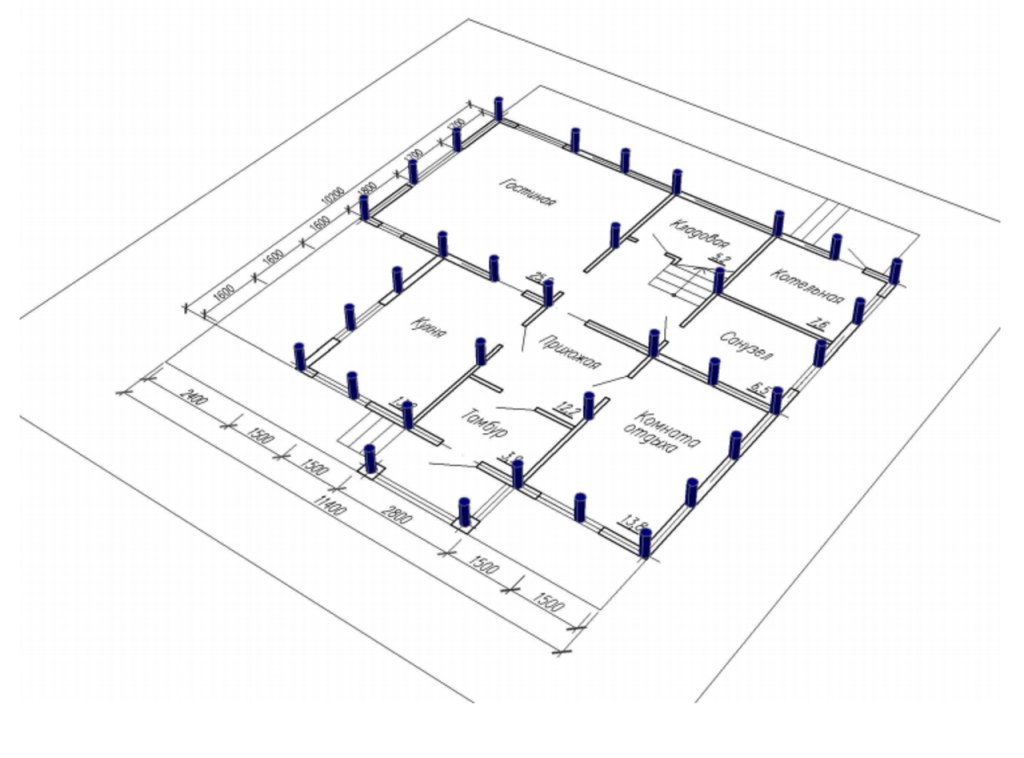

Общее правило – установка свай по углам здания, под несущими стенами и фрагментами, создающими повышенную несущую нагрузку. Это кухни, санузлы, отопительные котлы и бойлеры. Опоры в частном строительстве ставят с интервалом 150-200 см по периметру здания и до 400 см под внутренними перегородками.

Винтовые сваи считаются лучшим вариантом для строительства на зыбучих песках и склонах. Изделия можно опускать на большую глубину без использования специальной техники, которая не всегда имеет возможность добраться до места установки опор.

На плотных грунтах целесообразно использовать забивные и буронабивные изделия. Даже если вам придется арендовать технику, затраты окупятся высокой скоростью строительства и качеством выполненных работ.

При планировании следует обратить внимание на выбор типа ростверка. Эти конструкции соединяют оголовки свай и обеспечивают равномерное распределение вертикальной нагрузки. Низкие ростверки укладываются ниже уровня земли и принимают на себя часть веса дома. Конструкции высокого типа располагаются над землей и являются лишь связующим звеном между опорами. По вариантам монтажа различают сборные и монолитные ростверки.

Основные этапы работ по устройству свайного фундамента

Подготовка площадки

Применение забивных свай предполагает применение специальной техники, что не всегда приемлемо и технически возможно в частном строительстве. При строительстве коттеджей, домов, дач и хозяйственных построек выбор часто делается в пользу изделий винтового и буронабивного типа. Как и при любом строительстве, начальным этапом является изучение участка, сравнение и анализ полученных данных, подготовка проектной документации. Затем начинается активная фаза. Лучше проводить его в теплое время года при сухой погоде.

Пошаговая инструкция строительства свайного фундамента своими руками:

Определитесь с местом строительства. Очистите его от травы, кустарников, деревьев и мусора. Отметьте и перекопайте участок, где будут храниться отходы.
Выполнить разметку. Проверьте соответствие начерченных линий проекту, точность соблюдения прямых углов.
Снять верхний слой почвы. Если выбран невысокий ростверк, копают ров с расчетом на то, что в него будет насыпана подушка из песка и щебня. Выровняйте и уплотните дно канавы.
Вкрутить винтовые сваи, выровнять их по верхнему срезу. Сделать отверстия под буронабивные опоры, засыпать и утрамбовать в них песок, опустить опалубку..
Сделать опалубку для ростверка. Лучше всего для этого подходят деревянные доски. Под верхний ростверк нужно установить подпорки на расстоянии 200-250 см друг от друга.
Связать каркас для труб и опалубки, соединить металлические части свай и ростверка.
Подготовка и заливка бетона. Сначала заливаются трубы, а затем через минимальные промежутки времени замешивается следующая партия – опалубка для ростверка. Выровняйте поверхность стяжки.
Через 4 часа после окончания заливки накройте конструкцию целлофаном. Смачивайте бетон водой каждые 6 часов в течение дня, чтобы предотвратить растрескивание.

Фундамент достигает полной прочности за 28 дней. После окончания этого срока можно приступать к утеплению, гидроизоляции и отделочным работам.

Как и любое инженерное сооружение, свайный фундамент имеет свои достоинства и недостатки.

Преимущества данной конструкции:

применимость ко всем типам грунтов, кроме скальных;
возможность осуществить монтаж своими силами, без аренды спецтехники;
скорость выполнения подготовительных работ и самого строительства;
технология предусматривает устройство ростверка до окончания твердения бетона в трубах;
создание прочной опоры за счет лопастей на винтовых моделях и перелива бетона в грунт для буронабивных изделий;
экономия средств за счет минимального количества используемых материалов, сокращения или отсутствия земляных работ.

Отдельная опора не является стабильной и надежной. Чтобы фундамент был прочным, необходимо соединить ростверком несколько свай, а это дополнительные усилия и затраты.

Строительство может осуществляться только после проведения обследования грунта, которое может быть проведено только квалифицированными специалистами.

Сваи и материал для их изготовления следует приобретать у проверенных поставщиков, чтобы не нарваться на подделку.

Фундамент из стальных винтовых свай — EVstudio

Стальные винтовые сваи завоевывают популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости возведения.

На первый взгляд винтовые сваи похожи на обычные винтовые сваи. Однако есть существенные различия, которые резко меняют емкость. Во-первых, винтовые сваи устанавливаются как единая непрерывная деталь, а не секции, скрепленные болтами. Во-вторых, оборудование, используемое для установки винтовых свай, крупнее и способно создавать более высокий крутящий момент.

Компоненты винтовой сваи просты; стальной вал, стальная спираль в нижней части вала и соединительная пластина в верхней части вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать различные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, кручения во время установки и толщины из-за коррозии. Спираль представляет собой пластину, имеющую форму резьбы шурупа по дереву, которая взаимодействует с почвой для распределения осевой нагрузки, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который возникает у людей: «Как долго он прослужит до разрушения из-за коррозии?» Есть несколько факторов, вызывающих коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где участок располагался над старым терминалом и был обнаружен зараженный грунт. Если бы использовались типичные пробуренные сваи с прямым валом, отвалы от бурения скважины пришлось бы упаковывать в мешки и утилизировать должным образом. Во избежание подъема загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество плюсов, и не зря. Меня очень впечатлили винтовые сваи и широкий спектр их применения. Компания Alpine Site Services недавно посетила EVstudio, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может установить от 30 до 50 винтовых свай за один день!

Другим большим преимуществом винтовых свай является то, что их можно размещать под углом, чтобы обеспечить жесткость и сопротивление натяжению в соответствии с силой натяжения.
