Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Выставление периметра.

   Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Разметка свайного поля.

   Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

   Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

   Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

   Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

   В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.



5. Обрезка винтовых свай.

   Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина — длина технологического отверстия).



6. Бетонирование винтовых свай.

   После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода — нет коррозии!)



7. Установка оголовков.

   Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

особенности, подготовка, инструкция по обустройству, заливка

Содержание

• Предварительные работы
• Обустройство арматурного каркаса
• Заливка бетонного раствора

Как известно, базовым элементом свайного фундаментного основания являются специальные опоры. Если вы решили изготовить сваи для фундамента своими руками, то будьте готовы к тому, что эти действия требуют большие трудозатраты, также на эту работу придётся потратить и немалое количество времени. Для качественного создания свайных опор зачастую прибегают к использованию спецтехники. В то же время, её использование далеко не всегда возможно. На это есть различные причины, но всё в итоге сводится к необходимости в собственноручном выполнении данных работ.

Существует два основных способа создания свайных опор своими руками. Так, к примеру, можно заняться поиском готового сооружения, которое затем следует при необходимости демонтировать и разрезать на две части. Использование второго метода является более предпочтительным, в связи с чем, рекомендуется обращать особое внимание на него. Сперва следует удостовериться в том, что данное сооружение нуждается в обустройстве столбов.

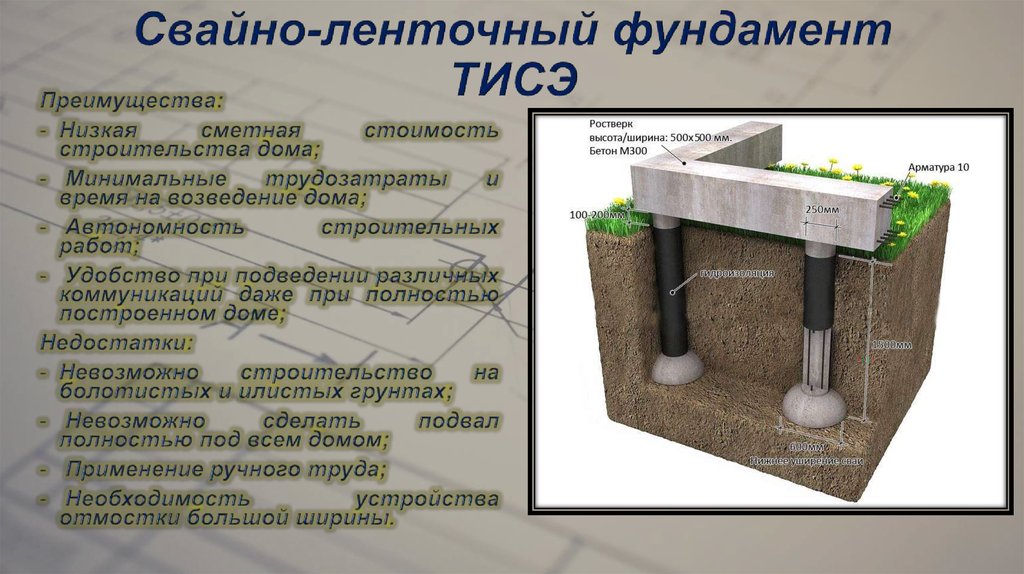

Конструкция сваи

Применять сваи под фундамент особо актуально в тех случаях, когда имеет место чересчур неровная почва. Другой веской причиной выбора такого фундаментного основания является слишком большая глубина промерзания. Так, к примеру, если глубина промерзания превышает метровое значение, а также если имеет место сильно пучинистая почва, то даже плиточное основания далеко не всегда может выдержать такие условия, а свайные опоры, в свою очередь, смогут преодолеть такие испытания.

В качестве одного из вариантов могут быть рассмотрены буровые свайные опоры, но для их обустройства понадобится использование специальной техники.

к содержанию ↑

Предварительные работы

Перед тем, как сделать сваи для фундамента, необходимо выполнить некоторые предварительные работы. В рамках проведения данного этапа следует приготовить некоторые материалы, среди которых можно отметить следующие:

1. Необходимо запастись материалом, из которого в дальнейшем будет создана опалубочная конструкция;
2. Также следует приготовить рулетку;
3. Бур, обладающий насадками на объём и длину.

Свая заливная

В процессе подготовительных работ необходимо произвести чёткую разметку периметра, а также посчитать требуемое число свайных опор. Далее осуществляются земляные работы, которые выполняют посредством ручного бура. Это не самый лёгкий из этапов, но он может быть выполнен и своими руками. На выбранном участке должен быть установлен бур, и не торопясь вращательными движениями, погружаются вглубь почвы.

Стоит отметить, что необходимо доставать бур из грунта через каждые тридцать сантиметров, после чего он стряхивается неподалёку. В том случае, если пренебрегать данным условием, то всего через один метр бур будет просто невозможно достать. Объясняется это налипанием слишком тяжёлой массы почвы. Когда будет выполнено полное вхождение бура в почву, следует достать и поставить одну насадку. В дальнейшем изготовление свай для фундамента предусматривает повторение таких действий, пока бур не уйдёт на требуемую глубину. Перед завершением подобных работ следует надеть на бур специализированные насадки, дающие возможность расширить установочную платформу. Благодаря использованию такого варианта становится возможным достижение наибольшей прибавки в массе, которая способствует колоссальному повышению несущей способности.

Что касается опалубочной конструкции, то она может выполняться в самых разнообразных вариантах. Но всё же, желательно произвести её в круглой форме. Опалубочная конструкция выполняется и стальных листов с крепежами, обладающими способностью обратного хода.

Если выбор пал на опалубочную конструкцию несъёмного типа, то в этих целях отлично подойдёт металлический профиль. К тому же, благодаря его конструкционным особенностям, можно достигнуть значительного продления срока эксплуатации колонн. В данном случае замечен только один недостаток – относительно высокая стоимость.

Ещё одним решением является утепляющий короб, выполненный из пенополистирола. Подобный вариант является достаточно актуальным в северных районах. Обустроить опалубку под сваи для фундамента своими руками в любом случае можно и самостоятельно. Высота полученной конструкции должна равняться примерно двадцати сантиметрам. В тех случаях, когда имеются значительные неровности поверхности земли, то такое значение берётся за номинальное. Иными словами, именно до данной высоты и поднимаются остальные свайные опоры.

к содержанию ↑

Обустройство арматурного каркаса

С этой целью необходимо запастись некоторыми инструментами и материалами. Сюда можно отнести следующие:

Каркас для сваи

• Десятимиллиметровый армирующий прут;
• Сварочное устройство;
• Рекомендуется также приготовить болгарку и рулетку – они также будут необходимы.

Стоит отметить, что усиление фундамента сваями всегда сопровождается армированием последних. Существует два способа, согласно которым можно выполнить данную операцию. Главное знать, что исходящие пруты должны быть несколько выше вершины поверхности, которую планируется в дальнейшем заливать. Делается это таким образом, чтобы расположение арматурных прутьев начиналось на пятисантиметровой высоте над поверхностью земли.

Итак, начнём рассмотрение первого, простого способа. Для его осуществления необходимо запастись двумя прутьями, длина которых должна превышать на десять сантиметров значение, необходимое для заливки. Что касается такого показателя, как расстояние между сваями фундамента, то он также равен десяти сантиметрам. Следующие действия связаны со свариванием прутьев. Для этого используется шаг в десять сантиметров.

После этого следует произвести ещё одну такую полосу, ячейки, в пределах которой располагаются аналогично. В конце необходимо разместить перемычки друг напротив друга. После их соединения получим длинный каркас квадратной формы, ребро которого составит десять сантиметров.

Заливка сваи бетоном

Существует ещё один способ, который является значительно сложнее и гораздо дороже. Но, в то же время, такое решение можно назвать значительно более надёжным. Его применение нельзя назвать достаточно частым, поскольку для него придётся изгибать арматурные прутья в кольца, диаметр которых находится в диапазоне от двенадцати и до пятнадцати сантиметров. При этом концы кругов должны быть сварены между собой. Число колец определяется исходя из расчётов длины. Так, к примеру, потребуется одна штука на каждые пятнадцать сантиметров. Аналогичным образом следует действовать и тогда, когда имеет место фундамент на буронабивных сваях.

После окончания производства необходимого числа колец, можно приступать к их натягиванию на каркасную конструкцию. С этой целью следует взять прутья требуемой длины и приварить их к каждому из колец по кругу. В данном случае берётся трёхсантиметровый шаг. В тех случаях, когда имеют место не столь высокие оказывающие воздействия силы, то шаг может быть увеличен до четырёх сантиметров. С целью закрепления арматуры на требуемом уровне необходимо провести наверху два прута горизонтальной направленности, после чего на них укладывается опалубочная конструкция. И уже затем приваривается основной каркас.

к содержанию ↑

Заливка бетонного раствора

Во время осуществления всех этапов строительных работ можно сразу заметить то, что винтовые сваи под фундамент являются полным исключением из всех других оснований. Отличается от стандартных технологий также и процесс заливки. Так, к примеру, вместо традиционной смеси бетона марки м300, следует использовать м500, отличающуюся своими прочностными характеристиками. В результате вы будете иметь дело с довольно-таки густым раствором. А на вымешивание одной партии могут потребоваться около шести минут. Если есть такая возможность, то предпочтительно сделать заказ готовой смеси.

В ходе осуществления заливки необходимо быть крайне осторожным и подходить к этому делу со всей внимательностью. Так, к примеру, постарайтесь как можно меньше задевать арматуру, так как это нередко приводит к её сдвигам. Затем, когда смесь будет залита, её нужно накрыть полиэтиленовой плёнкой. В подобном виде следует оставить сооружение примерно на один месяц. Далее можно будет снять полиэтиленовую плёнку и опалубочную конструкцию. На этом моменте возведение сооружения можно считать оконченным.

Пример использования винтовой сваи с цементным раствором

С CHANCE® у вас есть возможность взять под контроль свои проекты. Благодаря бесплатному программному обеспечению для проектирования, нужным инструментам установки и поддержке местных дистрибьюторов у нас есть ресурсы, необходимые для решения любых задач, с которыми вы можете столкнуться.

Задача принята: опора пешеходного моста, способная выдержать нагрузку 20 000 фунтов транспортного средства. Спецификации проекта требовали, чтобы опора была построена на высоте 24 фута над существующими железнодорожными путями за сборной стеной из больших модульных блоков; с подводом коммуникаций. Была ли наша команда обескуражена этими условиями? Нет. С винтовыми сваями CHANCE мы могли бы взять дело в свои руки , используя изобилие ресурсов для выполнения работы.

Вот некоторые эксклюзивные ресурсы CHANCE, которые мы использовали для успешного завершения этого сложного проекта:

1. ХелиКАП®

Бурение грунта на этой строительной площадке показало мягкую засыпку в верхних 12 футах и ​​слои булыжника, плотность которых сильно различалась. Вооружившись этими данными, группа инженеров ввела данные о почве участка в программное обеспечение HeliCAP v3.0 Helical Capacity Design.

HeliCAP — это бесплатный ресурс для всех, кто занимается проектированием фундаментов с использованием винтовых свай или анкеров CHANCE. Программное обеспечение выполняет мощные расчеты с использованием параметров грунта на площадке, помогая инженерам проектировать фундаменты, оттяжки, грунтовые гвозди и тяжелые оттяжки.

Используя HeliCAP, инженеры определили глубину и крутящий момент, необходимые для установки сваи, рассчитывая, что глубина установки составит 40 футов, чтобы развить осевую нагрузку на сжатие 137 тысяч фунтов.

2. Универсальное предложение продуктов

Поскольку этот проект должен был учитывать сжимающие нагрузки, упомянутые ранее, а также боковые и ветровые нагрузки, с которыми сталкиваются мосты, инженеры выбрали комбинированные сваи CHANCE, которые состоят из ведущей секции квадратного ствола, за которой следуют удлинения трубного ствола, соединенные литым переходом. Квадратные направляющие секции шахты были идеальным выбором для преодоления булыжников и валунов без необходимости предварительного бурения. Удлинители вала трубы обеспечивают устойчивость вала в мягких насыпных грунтах. Ствол с малым смещением и более высокое отношение диаметра спирали к диаметру вала повышают эффективность крутящего момента, что приводит к сопоставимой грузоподъемности с круглой стволовой сваей большего диаметра, но ее легче устанавливать при наличии препятствий.

В этом случае передняя секция квадратного вала была установлена ​​с колонной цементного раствора диаметром 6 дюймов вокруг вала для дополнительной прочности, как поперечной, так и на сжатие. Винтовая свая CHANCE, установленная с колонной цементного раствора, известна как спиральная микросвая.

После установки ведущей секции литой переход был добавлен перед установкой удлинителей вала трубы. Эти удлинения делают фундамент менее восприимчивым к изгибу, обеспечивают большую боковую способность и большую допустимую нагрузку по моменту, чем материал квадратного вала.

Благодаря широкому спектру вариантов продукции, предлагаемых винтовыми сваями CHANCE, инженеры смогли решить свои задачи по установке, используя лучшие технологии для конкретного применения.

«Из-за боковых нагрузок в области насыпи в устое и слоя булыжника в грунте ниже, который требовал спиральной выдвижной микросваи SS200, это было идеальное место для перехода от материала квадратного ствола SS200 2” к RS4500. 337 Материал вала трубы с наружным диаметром 4-½ дюйма», — сказал Брэд Салливан из Structural Anchor Supply, дистрибьютора CHANCE, предоставившего материал для спиральных свай для этого проекта.

3. Сертифицированные установщики

Компания Atlas Foundation была сертифицированным установщиком CHANCE для фундамента моста. Команды, устанавливающие продукты CHANCE, проходят как онлайн, так и личное обучение, чтобы убедиться, что они понимают инструменты, методы и устранение неполадок в любой ситуации установки. Atlas специализируется на фундаментах глубокого заложения и работает на Среднем Западе с 1968 года. Узнайте, как стать сертифицированным установщиком CHANCE, что даст вам преимущество в виде качественного обучения и возможности предложить гарантию на продукт, что обеспечит спокойствие каждому покупателю.

Узнайте, как стать сертифицированным установщиком CHANCE

4. Инструменты для установки

Установка заняла 14 дней, включая испытания и сварку. 14 цементированных комбинированных свай SS220/RS4500.337 были установлены с помощью динамометрической головки 18 K на экскаваторе Cat 311. Винтовые сваи обеспечили прочные опоры в тесной зоне установки с ограниченным доступом. Точность, с которой установлены винтовые сваи, позволила бригаде избежать как воздушных коммуникаций, так и подземных канализационных линий, проходящих через площадку. Поскольку поезда проходят не менее двух раз в день, методы установки удовлетворяли требованиям безопасности железных дорог.

Индикатор крутящего момента CHANCE был включен в комплект инструментов. Крутящий момент при установке достиг 12 700 футо-фунтов, что бригада контролировала в прямом эфире со своих телефонов во время установки, подтверждая, что требуемая мощность достигнута.

Сборно-блочная модульная георешетка обошла опоры после установки для завершения проекта.

Если вам нужен широкий спектр продуктов для решения задач проектирования фундамента, обратитесь в компанию CHANCE за общенациональной сетью экспертов, которые помогут вам выполнить работу правильно.

Возьмите дело в свои руки. Найдите местного дистрибьютора, чтобы начать работу уже сегодня.

Строительство на наклонной местности стало проще благодаря винтовым сваям

При выполнении строительного проекта, требующего фундамента, очень важно, чтобы готовый продукт был прочным и надежным, чтобы здание не рухнуло со временем. Когда строение построено на склоне, все становится экспоненциально труднее завершить. По этой причине винтовые сваи упростили устройство фундамента не только в конструкции, но и в процессе строительства.

Проект фундамента

Спиральные сваи Techno Metal Post могут быть адаптированы к конкретным потребностям данного проекта. Наши штатные инженеры изучают компоненты, необходимые для проектирования, и учитывают следующее… сжатие, растяжение и боковые силы, которые будут воздействовать на сваю после ее установки. После этого они могут выбрать диаметр и необходимое количество свай, диаметр спирали и давление грунта, в котором они должны быть установлены. Наша команда инженеров обеспечивает профессиональное, утвержденное нормами и безопасное фундаментное решение для каждого проекта.

После того, как каждая свая успешно установлена, конструкция служит завершенной структурной единицей, каждая из которых выполняет свою индивидуальную работу, передавая общую нагрузку. В сочетании с нестандартной системой кронштейнов сваи фундамента соединяются с основным материалом конструкции (который может быть сталью, бетоном или деревом) и фиксируется на месте. При использовании винтовых свай не требуется копать или уплотнять сваи.

Когда вы создаете наклонную поверхность, всегда возникает вопрос о боковой устойчивости. Если это будет проблемой для вашего проекта (с уклоном или без), винтовой свайный фундамент можно легко отрегулировать с учетом этой дополнительной силы. Некоторые винтовые сваи могут быть сконструированы так, чтобы иметь вторую часть спирали. Вбитую сваю (то есть установленную под углом к ​​склону) можно соединить рядом с вертикальным стволом сваи и приварить к основной системе кронштейнов. Если конструкция имеет надземную часть, то балки и стойки для основной конструкции можно дополнительно укрепить непосредственно с помощью угловых раскосов, как показано на фото выше.

Процесс строительства

Проект любого фундамента прекрасно выглядит на чертежах, но в конечном итоге его необходимо построить на месте. Традиционные основания и фундаменты требуют земляных работ, опалубки, установки арматуры и заливки/отверждения бетона. Помимо планирования и выполнения, бетон также должен затвердеть, прежде чем на него можно будет воздействовать какой-либо нагрузкой. Всю эту дополнительную работу можно устранить, используя базовую конструкцию фундамента из винтовых свай. Одна машина компактных размеров позволяет бригаде выполнить монтаж, необходимый даже для самых прочных фундаментов. Небольшая платформа с регулируемыми стойками используется для создания плоской поверхности, на которой экипаж может безопасно выполнять свою работу.

Какой глубины должны быть винтовые сваи?

Бетонные фундаменты имеют минимальную глубину, которую они могут достичь (ниже линии промерзания для умеренного климата), и они должны быть достаточно широкими для ширины фундамента и нагрузки на конструкцию.
