Стяжка для Тёплого Пола | Толщина и Состав Раствора

В системах панельного (напольного) отопления стяжка пола имеет важное значение, так как является основным теплораспределяющим элементом. И одновременно стяжка для теплого пола, независимо от применяемого источника отопления (водяной или электрический), должна выдерживать механические и термические нагрузки, возникающие в процессе эксплуатации системы отопления.

В данной статье мы рассмотрим следующие вопросы:

• Виды теплого пола
• Устройство стяжки теплого пола
• Заливка стяжкой теплого пола
• Распространенные ошибки при заливке стяжки
• Требования к стяжке пола

Виды теплого пола

Для обогрева помещений, в зависимости от назначения, применяются следующие виды теплого пола:

1. Водяной теплый пол. Источником нагрева служат трубы теплого пола, через которые проходит теплоноситель (обычно вода или подготовленный раствор на основе гликоля) с определенной температурой. Такой метод позволяет делать напольное отопление в помещениях любого типа (жилые, влажные, промышленные, открытые площадки) и позволяет использовать энергоресурсы с максимальной эффективностью. Такой теплый пол требует правильного просчета технических параметров и грамотного подбора материалов.
2. Электрический теплый пол с применением нагревательного кабеля. В данном случае греющим элементом служит электрический нагревательный кабель, проложенный в стяжке пола. Применяется для помещений различного типа и открытых площадок. Перед монтажом просчитываются теплопотери, и подбирается кабель необходимой мощности. Так как кабель имеет меньший диаметр чем трубы, применяемые в водяном отоплении, толщина стяжки будет меньше.
3. Электрический пол с нагревательными матами. В электрических матах нагревательным элементом также является кабель. Отличие в том, что он имеет значительно меньший диаметр, и фиксировано размещается на полимерной сетке. Благодаря такой конфигурации электрические маты для теплого пола имеют толщину всего 3-4 мм, поэтому достаточно нанести цементный клеевой раствор небольшой толщины и в данном случае заливка теплого пола не требуется. Такой вид обогрева применим для различных помещений, однако мощность матов меньше, и в основном они применяются как дополнительное отопление. Например, подогрев пола для комфорта, а основным источником служат радиаторы отопления.
4. Пленочный теплый пол. Это новый вид напольного обогрева. Это специальная тонкая пленка, в которой нагревателем выступает углеродный элемент. При подключении электрического напряжения происходит инфракрасное излучение, нагревающее непосредственно напольное покрытие. Такой теплый пол не требует какой-либо стяжки, но из-за специфики подключения ограничен в применении. В основном применяется под линолеум или ламинат, под плитку такой нагреватель не положишь, так как плитку необходимо клеить, а во влажных помещениях применение такого типа запрещено ввиду открытости электрических соединений.

Устройство стяжки теплого пола

Какой бы вид теплого пола мы не выбрали, водяной или электрический с применением нагревательных кабелей (исключение составляют электрические маты или пленочный теплый пол), конструкция напольного отопления будет одинаковой.

В практике применяется два вида монтажа стяжки пола – это «мокрый» и «сухой»:

Мокрый способ. При таком виде стяжки применяется цементно-песчаный раствор или специальные готовые смеси на основе цемента (обычно для жилых помещений). А также бетон, если необходимо сделать стяжку на промышленных объектах.

Сухой метод. В данном случае греющие элементы покрываются специальным наполнителем (кварцевый песок, например), сверху укладываются и крепятся гипсоволокнистые листы, на которые потом укладывается напольное покрытие.

Какая лучше стяжка – мокрая или сухая, однозначного ответа дать нельзя. Чаще всего применяется «мокрый» метод («сухой» обычно используется на деревянных перекрытиях для уменьшения нагрузки, деревянные балки могут не выдержать общий вес бетонной стяжки).

И в данной статье мы рассматриваем устройство теплого пола в случае выполнения мокрым методом, при котором нагревательные элементы размещены внутри «плавающей» (так как стяжка пола не фиксируется другими элементами строительных конструкций) монолитной цементно-песчаной плиты.

Первоначально делается черновая стяжка. Необходимость ее заключается в том, чтобы основательно выровнять первоначальную поверхность, так как неровности и дефекты могут вызвать некорректную работу отопительной системы. Например, в трубопроводах при водяном отоплении может происходить «завоздушивание» системы, что негативно отражается на гидравлических характеристиках системы – контур будет плохо прогреваться или вообще не производить нагрева. А в электрических теплых пола – это может привести к залому или полному повреждению кабеля.

Далее производиться монтаж гидроизоляции и теплоизоляции. Гидроизоляция необходима для того, чтобы устранить появление конденсата между теплоизоляционным слоем и черновым покрытием. До монтажа теплоизоляционных плит необходимо сделать деформационные швы по периметру помещений вдоль стен, вдоль отдельно расположенных строительных конструкций и между проемами дверей. Деформационные швы необходимы для компенсации теплового линейного расширения греющей плиты, возникающего в процессе эксплуатации теплого пола.

Следующий этап – производиться монтаж теплоизоляционных матов. На рынке представлен широкий выбор теплоизоляции, главное условие при выборе состоит в том, чтобы плотность материала (вспененного или экструдированного полистирола) составляла минимум 25 кг/м3, так как теплоизоляционный слой должен выдержать нагрузки вышерасположенной греющей цементной плиты. Теплоизоляция позволяет значительно сократить теплопотери вниз, равномерно перенаправляя тепловой поток от нагревательных элементов по всей площади греющей плиты.

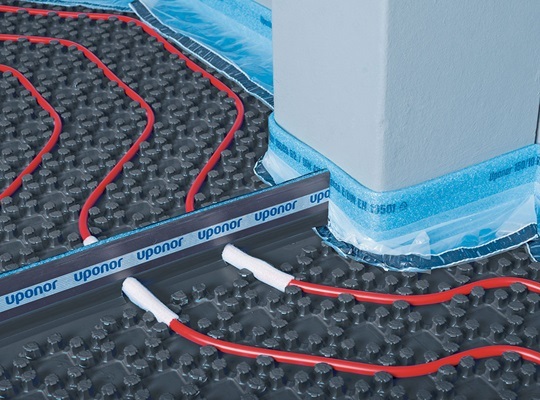

Затем размещаются нагревательные элементы. В случае водяного теплого пола – это трубы, металлопластиковые или из сшитого полиэтилена, для электрического – нагревательные кабеля. Для того чтобы стяжка пола была прогрета равномерно, трубы и кабеля располагаются параллельно с определенным шагом (расстоянием между нагревательными элементами, которое определяется на этапе проектирования). Для электрических полов кабеля укладывают на специальные крепежные ленты, так как производить монтаж непосредственно на теплоизоляцию запрещено. Трубы водяного теплого пола фиксируют якорными скобами непосредственно к теплоизоляционным плитам, а также на установленные монтажные планки (крепежные шины) или на плиты с бобышками для фиксации.

Заключительным этапом происходит заливка теплого пола цементным раствором или готовой смесью. Рассмотрим этот процесс более подробно.

Заливка стяжкой теплого пола

Перед тем как будет сделана заливка теплого пола, электрические кабеля проверяют на целостность и прочность фиксации, а водяные трубы – на герметичность, проведя комплекс работ по опрессовке системы. После завершения проверки в трубах оставляют давление 3-4 бара. Для получения ровной горизонтальной поверхности устанавливаются маяки, при этом учитывается необходимая толщина стяжки.

Для заливки теплого пола применяется бетон (обычно используется для производственных помещений), подготовленный в определенных пропорциях цементно-песчаный раствор или сухие готовые с различными минеральными добавками цементные смеси. Следует отметить что, в готовые смеси ничего добавлять не надо, только воду. Производители предусмотрели все компоненты, необходимые для создания стяжки теплого пола (стандартно на упаковке указано, что данная смесь применима для напольного отопления). Цена у них дороже, чем у обычного раствора, а преимущество заключается в оптимальном подборе компонентов, экономии времени и нет необходимости использовать специальное оборудование. При применении готовых смесей толщина стяжки будет меньше, чем бетонной.

Если Вы решили использовать цементно-песчаный раствор, чтобы сделать стяжку сами, своими руками, то следует разобраться каким должен быть состав стяжки.

Состав стяжки. Основными компонентами, как следует из названия выступают цемент и песок. Цемент, так как является основным связующим элементом, должен быть не ниже марки 400, а песок, как основной заполнитель раствора, должен иметь зернистость не более 0,5 мм.

Для улучшения свойств стяжки теплого пола в цементно-песчаный раствор добавляется какой компонент, как пластификатор бетона. Благодаря своему составу пластификатор увеличивает пластичность смеси, уменьшает воздушные включения. В результате увеличивается теплопроводность, уменьшается усадка греющей плиты и в целом это дает увеличение параметров прочности стяжки. Расход пластификатора производители указывают в рекомендациях по применению, в среднем этот показатель составляет 3-5 литров на 1 кубический метр раствора.

В процессе работы стяжка теплого пола подвержена постоянным тепловым нагрузкам. Чтобы их компенсировать и исключить растрескивание плиты добавляют еще один компонент – полипропиленовую или стекловолоконную фибру. Обычно фибра для теплого пола имеет толщину 18-32 мкм и длину волокон от 6 до 40 мм. Применение фибры позволяет дополнительно армировать стяжку, увеличивая прочность и исключая вероятность появления трещин.

Какой бы вид «мокрой» стяжки мы не выбрали, раствор должен быть тщательно вымешан до достижения пластичности и однородности. Заливка теплого пола производится по установленным маякам от одного края к другому (обычно от дальней стены к выходу), предварительно предусмотрев технологические проходы. Это необходимо сделать во избежание повреждений проложенных труб и электрических кабелей. Желательно заливку греющего контура производить целиком, за один раз.

При этом важно соблюдать требования ДБН по монтажу – температурный режим должен быть в пределах +5-30 градусов Цельсия, влажность составлять 50-60%. В первые семь дней (в этот период стяжка набирает около 70% своей прочности) не допускается наличие сквозняков и попадания осадков и прямого солнечного света. Для защиты можно применять различные материалы (плотной полиэтиленовой пленки обычно вполне достаточно). Процесс полного высыхания стяжки составляет 28-30 дней, и за это же время она набирает свою прочность, поэтому нанесение финишного напольного покрытия и первоначальная эксплуатация разрешена только через месяц с момента заливки теплого пола.

Распространенные ошибки при заливке стяжки

Чтобы получить равномерный прогрев и максимальный комфорт от работы теплого пола, следует тщательно произвести подготовку и качественно выполнить работы по монтажу стяжки.

Очень часто совершаются ошибки, которые приводят к дефектам и некорректной работе напольного отопления. Обращаем Ваше внимание на самые распространённые ошибки, приводящие к дефектам стяжки теплого пола:

• Нарушение пропорций цементно-песчаного раствора или несоблюдение инструкции по применению готовых сухих смесей.
• Принудительная сушка с применением различного вида обогревателей. Еще раз напоминаем процесс высыхания происходит 28 дней естественным испарением. В этот период происходят определенные физико-химические процессы, и их нарушение меняет состав стяжки и соответственно ухудшаются ее свойства.
• Неровности и перепады высоты нижнего основания.
• Применение несоответствующих или низкого качества материалов.

Требования к готовой стяжке пола

После выполнения всех работ и завершения технологических процессов стяжка теплого пола должна иметь достаточную прочность.

Минимальная толщина стяжки над трубами или кабелями составляет 45 мм при использовании цементно-песчаного раствора и 30 мм, когда применяется готовая смесь. В среднем общая толщина стяжки теплого пола составляет 60-100 мм. Если заливка стяжки произведена тонким слоем, она не сможет выдержать необходимую нагрузку. А параметры более 100 мм приводят к тому что в стяжке пола образуются усадочные трещины и значительно усложняется прогрев. При этом теряется вся энергоэффективность теплого пола.

Стяжка должна иметь максимально плотную структуру. В таком случае достигается максимальный контакт с нагревательными элементами и значительно увеличивается теплопроводность.

Отсутствие соприкосновения стяжки с несущими конструкциями, благодаря разделительным (деформационным) швам.

Таким образом, выполнив все необходимые этапы по монтажу и произведя заливку стяжки теплого пола с соблюдением всех правил, Вы получите качественное напольное отопление с максимальным тепловым комфортом. А в нашем интернет магазине – получите полноценную консультацию по подбору оборудования и сможете купить материалы для теплого пола различных производителей в широком ценовом диапазоне.

Стяжка для Тёплого Пола | Толщина и Состав Раствора

В системах панельного (напольного) отопления стяжка пола имеет важное значение, так как является основным теплораспределяющим элементом. И одновременно стяжка для теплого пола, независимо от применяемого источника отопления (водяной или электрический), должна выдерживать механические и термические нагрузки, возникающие в процессе эксплуатации системы отопления.

В данной статье мы рассмотрим следующие вопросы:

• Виды теплого пола
• Устройство стяжки теплого пола
• Заливка стяжкой теплого пола
• Распространенные ошибки при заливке стяжки
• Требования к стяжке пола

Виды теплого пола

Для обогрева помещений, в зависимости от назначения, применяются следующие виды теплого пола:

1. Водяной теплый пол. Источником нагрева служат трубы теплого пола, через которые проходит теплоноситель (обычно вода или подготовленный раствор на основе гликоля) с определенной температурой. Такой метод позволяет делать напольное отопление в помещениях любого типа (жилые, влажные, промышленные, открытые площадки) и позволяет использовать энергоресурсы с максимальной эффективностью. Такой теплый пол требует правильного просчета технических параметров и грамотного подбора материалов.
2. Электрический теплый пол с применением нагревательного кабеля. В данном случае греющим элементом служит электрический нагревательный кабель, проложенный в стяжке пола. Применяется для помещений различного типа и открытых площадок. Перед монтажом просчитываются теплопотери, и подбирается кабель необходимой мощности. Так как кабель имеет меньший диаметр чем трубы, применяемые в водяном отоплении, толщина стяжки будет меньше.
3. Электрический пол с нагревательными матами. В электрических матах нагревательным элементом также является кабель. Отличие в том, что он имеет значительно меньший диаметр, и фиксировано размещается на полимерной сетке. Благодаря такой конфигурации электрические маты для теплого пола имеют толщину всего 3-4 мм, поэтому достаточно нанести цементный клеевой раствор небольшой толщины и в данном случае заливка теплого пола не требуется. Такой вид обогрева применим для различных помещений, однако мощность матов меньше, и в основном они применяются как дополнительное отопление. Например, подогрев пола для комфорта, а основным источником служат радиаторы отопления.
4. Пленочный теплый пол. Это новый вид напольного обогрева. Это специальная тонкая пленка, в которой нагревателем выступает углеродный элемент. При подключении электрического напряжения происходит инфракрасное излучение, нагревающее непосредственно напольное покрытие. Такой теплый пол не требует какой-либо стяжки, но из-за специфики подключения ограничен в применении. В основном применяется под линолеум или ламинат, под плитку такой нагреватель не положишь, так как плитку необходимо клеить, а во влажных помещениях применение такого типа запрещено ввиду открытости электрических соединений.

Устройство стяжки теплого пола

Какой бы вид теплого пола мы не выбрали, водяной или электрический с применением нагревательных кабелей (исключение составляют электрические маты или пленочный теплый пол), конструкция напольного отопления будет одинаковой.

В практике применяется два вида монтажа стяжки пола – это «мокрый» и «сухой»:

Мокрый способ. При таком виде стяжки применяется цементно-песчаный раствор или специальные готовые смеси на основе цемента (обычно для жилых помещений). А также бетон, если необходимо сделать стяжку на промышленных объектах.

Сухой метод. В данном случае греющие элементы покрываются специальным наполнителем (кварцевый песок, например), сверху укладываются и крепятся гипсоволокнистые листы, на которые потом укладывается напольное покрытие.

Какая лучше стяжка – мокрая или сухая, однозначного ответа дать нельзя. Чаще всего применяется «мокрый» метод («сухой» обычно используется на деревянных перекрытиях для уменьшения нагрузки, деревянные балки могут не выдержать общий вес бетонной стяжки).

И в данной статье мы рассматриваем устройство теплого пола в случае выполнения мокрым методом, при котором нагревательные элементы размещены внутри «плавающей» (так как стяжка пола не фиксируется другими элементами строительных конструкций) монолитной цементно-песчаной плиты.

Первоначально делается черновая стяжка. Необходимость ее заключается в том, чтобы основательно выровнять первоначальную поверхность, так как неровности и дефекты могут вызвать некорректную работу отопительной системы. Например, в трубопроводах при водяном отоплении может происходить «завоздушивание» системы, что негативно отражается на гидравлических характеристиках системы – контур будет плохо прогреваться или вообще не производить нагрева. А в электрических теплых пола – это может привести к залому или полному повреждению кабеля.

Далее производиться монтаж гидроизоляции и теплоизоляции. Гидроизоляция необходима для того, чтобы устранить появление конденсата между теплоизоляционным слоем и черновым покрытием. До монтажа теплоизоляционных плит необходимо сделать деформационные швы по периметру помещений вдоль стен, вдоль отдельно расположенных строительных конструкций и между проемами дверей. Деформационные швы необходимы для компенсации теплового линейного расширения греющей плиты, возникающего в процессе эксплуатации теплого пола.

Следующий этап – производиться монтаж теплоизоляционных матов. На рынке представлен широкий выбор теплоизоляции, главное условие при выборе состоит в том, чтобы плотность материала (вспененного или экструдированного полистирола) составляла минимум 25 кг/м3, так как теплоизоляционный слой должен выдержать нагрузки вышерасположенной греющей цементной плиты. Теплоизоляция позволяет значительно сократить теплопотери вниз, равномерно перенаправляя тепловой поток от нагревательных элементов по всей площади греющей плиты.

Затем размещаются нагревательные элементы. В случае водяного теплого пола – это трубы, металлопластиковые или из сшитого полиэтилена, для электрического – нагревательные кабеля. Для того чтобы стяжка пола была прогрета равномерно, трубы и кабеля располагаются параллельно с определенным шагом (расстоянием между нагревательными элементами, которое определяется на этапе проектирования). Для электрических полов кабеля укладывают на специальные крепежные ленты, так как производить монтаж непосредственно на теплоизоляцию запрещено. Трубы водяного теплого пола фиксируют якорными скобами непосредственно к теплоизоляционным плитам, а также на установленные монтажные планки (крепежные шины) или на плиты с бобышками для фиксации.

Заключительным этапом происходит заливка теплого пола цементным раствором или готовой смесью. Рассмотрим этот процесс более подробно.

Заливка стяжкой теплого пола

Перед тем как будет сделана заливка теплого пола, электрические кабеля проверяют на целостность и прочность фиксации, а водяные трубы – на герметичность, проведя комплекс работ по опрессовке системы. После завершения проверки в трубах оставляют давление 3-4 бара. Для получения ровной горизонтальной поверхности устанавливаются маяки, при этом учитывается необходимая толщина стяжки.

Для заливки теплого пола применяется бетон (обычно используется для производственных помещений), подготовленный в определенных пропорциях цементно-песчаный раствор или сухие готовые с различными минеральными добавками цементные смеси. Следует отметить что, в готовые смеси ничего добавлять не надо, только воду. Производители предусмотрели все компоненты, необходимые для создания стяжки теплого пола (стандартно на упаковке указано, что данная смесь применима для напольного отопления). Цена у них дороже, чем у обычного раствора, а преимущество заключается в оптимальном подборе компонентов, экономии времени и нет необходимости использовать специальное оборудование. При применении готовых смесей толщина стяжки будет меньше, чем бетонной.

Если Вы решили использовать цементно-песчаный раствор, чтобы сделать стяжку сами, своими руками, то следует разобраться каким должен быть состав стяжки.

Состав стяжки. Основными компонентами, как следует из названия выступают цемент и песок. Цемент, так как является основным связующим элементом, должен быть не ниже марки 400, а песок, как основной заполнитель раствора, должен иметь зернистость не более 0,5 мм.

Для улучшения свойств стяжки теплого пола в цементно-песчаный раствор добавляется какой компонент, как пластификатор бетона. Благодаря своему составу пластификатор увеличивает пластичность смеси, уменьшает воздушные включения. В результате увеличивается теплопроводность, уменьшается усадка греющей плиты и в целом это дает увеличение параметров прочности стяжки. Расход пластификатора производители указывают в рекомендациях по применению, в среднем этот показатель составляет 3-5 литров на 1 кубический метр раствора.

В процессе работы стяжка теплого пола подвержена постоянным тепловым нагрузкам. Чтобы их компенсировать и исключить растрескивание плиты добавляют еще один компонент – полипропиленовую или стекловолоконную фибру. Обычно фибра для теплого пола имеет толщину 18-32 мкм и длину волокон от 6 до 40 мм. Применение фибры позволяет дополнительно армировать стяжку, увеличивая прочность и исключая вероятность появления трещин.

Какой бы вид «мокрой» стяжки мы не выбрали, раствор должен быть тщательно вымешан до достижения пластичности и однородности. Заливка теплого пола производится по установленным маякам от одного края к другому (обычно от дальней стены к выходу), предварительно предусмотрев технологические проходы. Это необходимо сделать во избежание повреждений проложенных труб и электрических кабелей. Желательно заливку греющего контура производить целиком, за один раз.

При этом важно соблюдать требования ДБН по монтажу – температурный режим должен быть в пределах +5-30 градусов Цельсия, влажность составлять 50-60%. В первые семь дней (в этот период стяжка набирает около 70% своей прочности) не допускается наличие сквозняков и попадания осадков и прямого солнечного света. Для защиты можно применять различные материалы (плотной полиэтиленовой пленки обычно вполне достаточно). Процесс полного высыхания стяжки составляет 28-30 дней, и за это же время она набирает свою прочность, поэтому нанесение финишного напольного покрытия и первоначальная эксплуатация разрешена только через месяц с момента заливки теплого пола.

Распространенные ошибки при заливке стяжки

Чтобы получить равномерный прогрев и максимальный комфорт от работы теплого пола, следует тщательно произвести подготовку и качественно выполнить работы по монтажу стяжки.

Очень часто совершаются ошибки, которые приводят к дефектам и некорректной работе напольного отопления. Обращаем Ваше внимание на самые распространённые ошибки, приводящие к дефектам стяжки теплого пола:

• Нарушение пропорций цементно-песчаного раствора или несоблюдение инструкции по применению готовых сухих смесей.
• Принудительная сушка с применением различного вида обогревателей. Еще раз напоминаем процесс высыхания происходит 28 дней естественным испарением. В этот период происходят определенные физико-химические процессы, и их нарушение меняет состав стяжки и соответственно ухудшаются ее свойства.
• Неровности и перепады высоты нижнего основания.
• Применение несоответствующих или низкого качества материалов.

Требования к готовой стяжке пола

После выполнения всех работ и завершения технологических процессов стяжка теплого пола должна иметь достаточную прочность.

Минимальная толщина стяжки над трубами или кабелями составляет 45 мм при использовании цементно-песчаного раствора и 30 мм, когда применяется готовая смесь. В среднем общая толщина стяжки теплого пола составляет 60-100 мм. Если заливка стяжки произведена тонким слоем, она не сможет выдержать необходимую нагрузку. А параметры более 100 мм приводят к тому что в стяжке пола образуются усадочные трещины и значительно усложняется прогрев. При этом теряется вся энергоэффективность теплого пола.

Стяжка должна иметь максимально плотную структуру. В таком случае достигается максимальный контакт с нагревательными элементами и значительно увеличивается теплопроводность.

Отсутствие соприкосновения стяжки с несущими конструкциями, благодаря разделительным (деформационным) швам.

Таким образом, выполнив все необходимые этапы по монтажу и произведя заливку стяжки теплого пола с соблюдением всех правил, Вы получите качественное напольное отопление с максимальным тепловым комфортом. А в нашем интернет магазине – получите полноценную консультацию по подбору оборудования и сможете купить материалы для теплого пола различных производителей в широком ценовом диапазоне.

Стяжка для теплого пола | Глубина и время высыхания

Сколько времени сохнет стяжка и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о напольном отоплении (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какова минимальная глубина стяжки для теплых полов?

Минимальная толщина стяжки, которую следует использовать для систем водяного теплого пола, составляет:

• Минимальная глубина 65 мм для стяжки, замешиваемой вручную
• Минимальная глубина 50 мм для жидкой стяжки

Как глубина стяжки влияет на подогрев пола?

Для жилых помещений лучше всего не превышать толщину стяжки 65 мм. Это повлияет на рейтинг SAP объекта, поскольку дополнительная глубина стяжки означает, что системе напольного отопления придется работать больше, чтобы нагреться.

Время прогрева и остывания систем напольного отопления со стяжкой одинаковое. Как долго это будет зависеть от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, т.е. плитка нагревается быстрее всего.

Обычная система напольного отопления со стяжкой и работающая от котла нагревается приблизительно за один час.

Сколько времени сохнет стяжка перед укладкой напольного покрытия?

Минимальное время, необходимое для высыхания стяжки пола с подогревом, зависит от типа используемой стяжки.

Стяжка для пола с подогревом, замешанная вручную

Рекомендуемое время высыхания стяжки, замешанной вручную, составляет 1 день на каждый мм для первых 50 мм, затем 2 дня на каждый мм для каждого мм свыше 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуемое время высыхания составляет 80 дней.

На практике минимальное время высыхания 4 недель является разумным для того, чтобы оставить приготовленные вручную стяжки для подогрева пола.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается при использовании жидкой стяжки, такой как самовыравнивающаяся масса LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики высыхания и может сушиться с помощью осушителей.

Существуют ли какие-либо специальные стяжки для полов с подогревом, которые рекомендует Nu-Heat?

Более плотная жидкая стяжка может иметь толщину всего 50 мм при использовании с UFH, а не 65 мм, как при использовании цементной стяжки. Для наших модифицированных систем LoPro мы рекомендуем наш самовыравнивающийся состав LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при объединении UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для пола с подогревом, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой для пола с подогревом?

Изоляция является важным фактором для напольного отопления. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

• Полы должны быть изолированы в соответствии с Частью L – 70 мм PIR (например, Celotex или Kingspan) для первых этажей.
• Полы над отапливаемыми помещениями должны быть изолированы 30 мм PIR или эквивалентным материалом.

Положение изоляции в полу также важно. Традиционно укладывается утеплитель и поверх него отливается бетонная плита. При теплых полах плита должна быть по возможности ниже утеплителя, чтобы масса обогреваемого материала была меньше.

Такое расположение изоляции улучшает время срабатывания системы подогрева пола и снижает потери тепла вниз. Гораздо проще определить конструкцию таким образом, чем делать допуски в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке напольного отопления.

Можно ли использовать UFH на любом типе напольного покрытия и на что следует обратить внимание?

Nu-Heat предлагает широкий ассортимент систем напольного отопления, подходящих для всех типов проектов. Выбор системы обычно зависит от общей конструкции здания и нескольких факторов, в том числе:

• Основание пола
• Доступная высота надстройки
• Любые ограничения по весу
• Требуемая тепловая мощность пола
• Акустические требования
• Расстояние между лагами (если применимо)

Ключом к эффективному решению является правильный выбор системы UFH, соответствующей конструкции. Например, песчано-цементная или жидкая стяжка поверх монолитного бетона балочного и блочного перекрытия или гальваническая система UFH между подвесным деревянным балочным перекрытием. Если вы не уверены, какую систему выбрать, Nu-Heat может приехать к вам домой и помочь выбрать лучший тип для вас.

Остались вопросы о стяжке для пола с подогревом, например, о минимальной толщине и времени высыхания?

Свяжитесь с нашей дружной службой поддержки или позвоните нам по телефону 01404515867.

из чего и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильного расположения коммуникаций, важного элемента какие теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на водяном теплом полу.

И неважно, как будут проходить работы — с привлечением бригады или своими силами. Главное, чтобы все процессы проводились правильно и в соответствии с действующими стандартами.

Содержание статьи:

• Какой может быть стяжка?
  • Способы нанесения
  • Отличие в материале изготовления
  • Особенности выбора толщины слоя
• Стяжка мокрого типа
• Нюансы проверки
• Выводы и полезное видео по теме

Какой может быть стяжка?

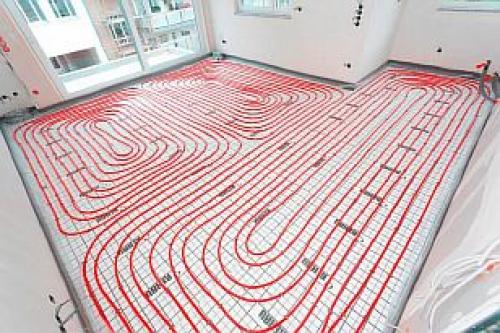

Трубы с водой или другим теплоносителем, используемые для обустройства отопления, спрятаны внутри конструкции пола. собирается, как пирог, из нескольких слоев, среди которых есть стяжка, призванная защитить линию от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Методы нанесения

В зависимости от консистенции вещества, используемого для устройства, выделяют влажную, сухую и полусухую стяжку. Первый вариант изготавливается из доступных материалов – чаще всего это песок и цемент. Более того, вы можете попробовать реализовать его самостоятельно – нужно немного потренироваться и приложить усилия.

Особенность заключается в правильном приготовлении смеси и ее равномерном распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрая версия стяжки идеально подходит для отделки мрамором, керамикой или другим декоративным покрытием. Слой хорошо проводит тепло и передает его натуральному камню, который максимально отдает его в помещение, обеспечивая обогрев

Сухой способ довольно прост в монтаже и может быть реализован самостоятельно. Все комплектующие можно купить – производители предлагают сухую засыпку из композитных материалов и готовых гипсокартонных листов. Наполнитель будет располагаться по всей поверхности и покрывать сверху ГВЛ, который фиксируется саморезами.

Для выполнения третьего вида стяжки вам потребуется дополнительное оборудование. Это пневмонагнетатель и другие автоматические устройства. Чтобы равномерно распределить полусухую смесь, нужен опыт выполнения подобных работ.

Возможна аренда техники — строительные организации сдают ее в аренду. Правда, без навыков справиться с работой будет сложно. Смесь лучше покупать готовую – самостоятельное изготовление будет затруднено из-за труднодоступности отдельных компонентов. Да и производители не спешат делиться нужным рецептом.

Фотогалерея

Фото

Наполнитель плотно утрамбовывается, максимально заполняя все пустоты. Сверху он покрыт гипсоволокнистым листом. Правда, сухой вариант боится влаги

Деревянные модули крепятся к основанию, а металлические пластины вставляются в специальные углубления — пазы. Затем укладывается основная труба. Это сухой метод, который сложно назвать стяжкой.

Полусухая смесь трудно перемешивается вручную и распределяется по поверхности. Целесообразно заказывать его уже готовым, а поставку выполнять пневмонагнетателем 9.0005

Для нанесения жидкого раствора требуется ловкость. Но если есть желание, то можно научиться. В крайнем случае поверх слегка неровной стяжки можно будет нанести самовыравнивающееся финишное покрытие

Сухая стяжка

Деревянные модули для водяного теплого пола

Полусухая смесь

Стяжка мокрого типа

Выбор расстановки зависит от особенностей помещения, навыков и бюджета. В любом случае, решив сделать полы теплыми, нельзя экономить на качестве. Даже самый лучший материал может испортить ваши кривые руки.

Тем более что система строится не одно десятилетие — затраты оправданы и окупятся в ближайшие годы. Если вы приглашаете дешевых сотрудников и не контролируете каждый процесс, который они выполняют, вы можете заплатить двойную цену.

Отличие в материале изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Вы можете приготовить раствор самостоятельно, купить сухую смесь и замесить ее, используя рекомендации производителя, либо заказать готовый материал, который будет доставлен в указанное время.

Наиболее часто используемые варианты:

• бетон — можно заказать или изготовить;
• раствор песка, цемента и дополнительных добавок для улучшения свойств будущих покрытий;
• цемент товарный с минеральными наполнителями типа Ceresit CN 85 и др.

При выборе готовых материалов для устройства стяжек следует внимательно следить за тем, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно необходимо соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Эта смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для стяжки поверх больше подходит бетонный или песчано-цементный состав, составленный в соответствующих пропорциях. Причем его рецепт можно усовершенствовать, создав более пластичную смесь, наиболее подходящую для устройства плавающей стяжки.

Для этого придется купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Он позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Также понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью можно создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не меньше. Песок следует выбирать чистый, не содержащий крупных фракций.

Важно помнить, что любую смесь, кроме сухой, следует использовать сразу. Его хранение недопустимо – начнется процесс застывания. А произойти это может через 2-4 часа, если иное не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Одним из ключевых моментов является выбор толщины стяжки для . Здесь слишком плохое значение слишком мало, и наоборот. В первом случае покрытие быстро растрескается по всей поверхности и просто выйдет из строя. Да и равномерного нагрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределяться, поэтому он должен быть не менее 30 мм. Если тепло проходит через достаточно толстый слой бетона, то до поверхности доходить будет долго

Во втором — слишком высокий слой над трубой с теплоносителем будет долго греть.

Кроме того, пользователь дополнительно получит следующие недостатки:

• неравномерный нагрев — полосы тепла чередуются с холодными, особенно если внизу трубы диаметром 16 мм;
• большой расход материалов, превращающийся в ненужные отходы;
• длительное время укладки — толстый слой будет сохнуть более 1,5 месяцев, что не всегда допустимо;
• значительное повышение уровня пола уменьшит общую высоту помещения.

Оказывается, к выбору оптимальной толщины нужно подходить ответственно. Более того, если посмотреть рекомендации производителей оборудования и материалов по обустройству системы теплого пола, то они советуют делать слой стяжки в среднем на 40-45 мм выше уровня трубы.

На выбор толщины напрямую влияют следующие факторы:

• шаг укладки;
• сам диаметр ;
• тип смеси для заливки на поверхность;
• высота потолка в помещении;
• прочность пола.

С особенностями расчетов водяных теплых полов и определения оптимального шага укладки, с которыми настоятельно рекомендуем ознакомиться.

Учитывая исходные данные, необходимо определить параметры будущего слоя. Причем меньше 30-35 мм брать нельзя, а максимальный предел 100-120 мм. Это рекомендуемые ограничения для жилых комнат.

При монтаже стяжки его часто выполняют в 2 этапа — сначала заливают трубы, перекрывая их на одном уровне. Затем нанести второй слой нужной высоты (+)

В случае с производственными помещениями подход будет кардинально другим — все зависит от их назначения и нагрузок, которые необходимо выдерживать — будут ли посетители танцевать, если это кафе или вилочные погрузчики, если речь идет о складе супермаркета. Речь идет о толщине 200 мм.

Более популярный материал для устройства стяжки – бетон или цементно-песчаный раствор, наносимый мокрым способом. Важно не забывать о необходимости выполнения деформационных швов, которые обеспечат качественный цельный слой над трубами с водой.

Для этой процедуры используйте пенополистирольную прокладку шириной 10 мм — демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому не оказывает на них никакого воздействия при нагреве или охлаждении.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить по периметру помещения демпфирующую ленту из эластичного материала. Важно сделать это до укладки стяжки.

Фотогалерея

Фото

При переходе магистрали из помещения в помещение в обязательном порядке в дверном проеме должен быть выполнен компенсационный шов с помощью эластичной ленты. Это позволит избежать трещин на стяжке.

Для помещений площадью 60 м2 и более необходимо выполнять разбивку на секции по 30 м2. В противном случае растрескивание покрытия будет обеспечено.

Если помещение длинное, то его тоже придется отделять деформационным швом. Максимально допустимая длина с одной стороны 8 метров

Для помещений сложной формы, даже если они не превышают 30 м2, целесообразно делать разделение демпферной лентой. Бетон при высыхании деформируется, а пластиковая лента все это возьмет на себя.

Шоссе идет из комнаты в комнату

Большая площадь

Длинная комната

Сложная комната

Стяжка мокрого типа

Самостоятельно можно выполнить стяжку из песчано-цементного раствора. Приготовить его в домашних условиях не сложно. Более того, покупка дополнительных включений улучшит характеристики прочности и пластичности смеси, сделав ее похожей на бетон.

Рецепт приготовления влажной рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 часть цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно всыпать пластификатор, а для армирования ввести волокно.

Фотогалерея

Фото

Песок покупать просеянный, а цемент марки М400 или М300. Такие компоненты позволяют получить качественную смесь

Пластификатор покупают на предназначенный для бетона. Добавлять его следует исходя из рекомендаций, данных производителем на упаковке

Волокно лучше брать полипропиленовое. Его потребуется 0,9-1 кг на 1 м3 раствора. При добавлении этот компонент тщательно перемешивается с сухими компонентами, обеспечивая равномерное распределение в смеси

В готовой рабочей массе все компоненты должны быть хорошо распределены. При использовании армирующей сетки фибра в раствор не добавляется, ограничивается пластификатором и водой

Песчано-строительный цемент

Пластификатор для бетона

Полипропиленовая фибра

Готовая смесь

Перед приготовлением состава необходимо определить сколько слоев стыковать в два или в один? От этого будет зависеть объем смеси, которую нужно будет приготовить.

Сначала можно залить уложенные трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, будет сделан после высыхания первого. Или сразу сформировать слой нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения потребуется разметить в помещении высоту будущего слоя. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото

Необходимо просверлить отверстия для установки дюбелей-гвоздей по ровной линии — место установки маяка

Дюбель диаметром 8 мм прочнее держится в бетоне чем 6 мм. Сначала надеваем на него шайбу, чтобы обеспечить плотное прилегание к пене. Вбиваем пластиковые дюбели по всей длине помещения

С помощью лазерного уровня отмечаем высоту будущей стяжки – именно на такой глубине придется забивать гвозди. Важно учитывать толщину маяка при установке его на дюбель, чтобы не ошибиться с высотой

Осталось водрузить металлическую рейку на подготовленные крепления и проверить правильность установки с помощью лазерной маркировки — линия должна быть идеально прямой

Пришло время фиксации — накладываем раствор без зазоров по линии укладки планки будущего маяка, соблюдая осторожность, чтобы не повредить контур трубы

Чтобы не погнуть рейку, погружайте ее в раствор плавными направленными движениями. Выполняйте уверенно и аккуратно по всей длине маяка.

Необходимо выровнять раствор под рельс. Для этого в местах, где есть зазоры между поверхностью и маяком, нужно добавить еще смесь и тщательно ее разровнять. Излишки раствора следует удалять с небольшим уклоном.

Дальнейшие работы можно продолжить через сутки, когда смесь схватится и прочно зафиксирует установленный маяк

Сверление отверстий

Забивание дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор, прочно закрепивший маяк

Вариант маяк — верный помощник в получении правильной стяжки поверхность. Причем демпферная лента на этом этапе уже должна быть приклеена по периметру и во всех местах, где вы хотите сделать деформационный шов. Без него даже самая лучшая технология укладки не оправдает себя – поверхность покроется трещинами.

Через сутки после установки маяков, используя влажный раствор, можно продолжать работу. Заливка смеси в трубу.

Фотогалерея

Фото

Сначала наносится раствор, начиная с дальнего от входа в помещение угла. Делать это нужно постепенно, работая с небольшой площадью

Для выравнивания поверхности можно использовать длинную строительную рейку – правило. Стягивать излишки раствора следует широкой стороной приспособления, а острая предназначена для удаления излишков при оштукатуривании стен

В местах, где не хватает объема, можно смело добавить немного раствора, равномерно распределив по всем неровностям

Осталось еще раз подтянуть правило над обрабатываемым участком, ориентируясь на уровень, заданный установленной маячной рейкой. Предварительно устройство следует очистить от излишков раствора.

Начать с угла

Правило для сглаживания

Добавление раствора в желоба

Повторное выравнивание по правилу

Аналогичным образом вы должны заполнить все участки комнаты, постепенно продвигаясь к выходу. Важно завершить работу до того, как смесь утратит свои свойства. Дожидаемся полного застывания уложенного слоя. На это уйдет не менее 28 дней, если иное не указано в инструкции.

Если вы использовали смесь, купленную у одного из производителей и предназначенную для покрытия труб теплого пола, время ожидания может отличаться. Здесь приходится придерживаться рекомендаций конкретного производителя, чья марка раствора использовалась.

Фотогалерея

Фото

Срезать все неровности и брызги со стен

Убрать неровности поверхности

Убрать мусор

Затирка и проверка ровности

Поверхность готова к укладке плитки. А вот для линолеума или ламината необходима притирка. Для этого заливаем стяжку водой, берем полироль и тщательно протираем. Процедура позволяет получить идеальную ровность на выходе.

Такой результат может порадовать не каждого новичка, выполняющего стяжку впервые. Здесь на помощь придет самовыравнивающаяся смесь, которая призвана убрать все перепады. Применяется в соответствии с рекомендациями производителя.

После нанесения останется дождаться высыхания и никакой затирки делать не придется – в результате получается ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы проверки

При устройстве стяжки мокрого типа из бетона или цементно-песчаной смеси наемной бригадой не стоит торопиться и сразу оплачивать их услуги. Необходимо дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность укрывают пленкой, периодически смачивая водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, которым покрывали трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только истекло отведенное время на закалку, можно провести ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме на работу.

Прежде всего, следует вовремя внимательно осматривать поверхность — наличие трещин однозначно свидетельствует о допущенных ошибках. Такая работа не может быть принята

При осмотре необходимо обратить внимание на каждый участок стяжки во всех помещениях — нежелательно наличие блеска, верхний слой должен быть ровным, равномерно серым, без сколов и трещин.

Затем ровность поверхности проверяют двухметровой рейкой — правилом. Наносится в нескольких местах на стяжку. Норма, если зазор не превышает 4 мм. Это СНиП 3.04.01-87, таблица 25.

Следует проверить горизонтальный уклон — допустимый на длине 4 метра, отклонение от горизонтали не более 0,2 процента. Получается, что в этом случае допустимый уровень уклона составляет 8 мм

Для постукивания лучше брать не молоток, а деревянный брусок и постукивать по обуху. Проверяется вся поверхность — звук одинаковый, звонкий. Если глухой, то есть отслоения стяжки от основания.

Если поверхность выдержала испытание с честью, работа может быть принята и выплачена бригаде честно заработанными деньгами. Если это результат самостоятельной работы, то этим можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что они запускаются через месяц, не раньше. Начинать с 25 с ежедневным повышением температуры на 5 градусов до достижения проектного значения, не забывая следить за потерей давления.

Правила и примеры расчетов системы водяного теплого пола. Рекомендуем ознакомиться с полезной, систематизированной информацией.

Выводы и полезное видео по теме

Технология укладки стяжки на видео:

Подробное видео с пояснениями минимально и максимально допустимой толщины стяжки для водяного теплого пола:

О выборе вид смеси и правила ее изготовления для устройства стяжки:

Существующие способы создания стяжки под трубы теплого пола позволяют выбрать наиболее подходящий вариант для вашего помещения.
