Многие городские жители хотят обосноваться за городом. Жизнь в тишине и покое, в экологически чистом месте — отличная альтернатива пыльному мегаполису. Но загородная романтика может быстро надоесть, если в доме нет электричества и водоснабжения. Чтобы иметь электричество на участке, потребуется установить электрический столб – металлический, деревянный или железобетонный. Сделать это без подготовки не получится. Нужно знать: где его можно монтировать, как правильно подключить, какие провода могут быть использованы, и кто должен заниматься монтажом. Нюансов много и разбирать домовладельцам приходится самостоятельно.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

Промежуточные (используются только для поддержки проводов и тросов).
Анкерные (несут основную нагрузку в натяжении проводов).
Угловые (применяются на углах поворота трасс линий электропередач).
Специальные (необходимы для решения нестандартных ситуаций).

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

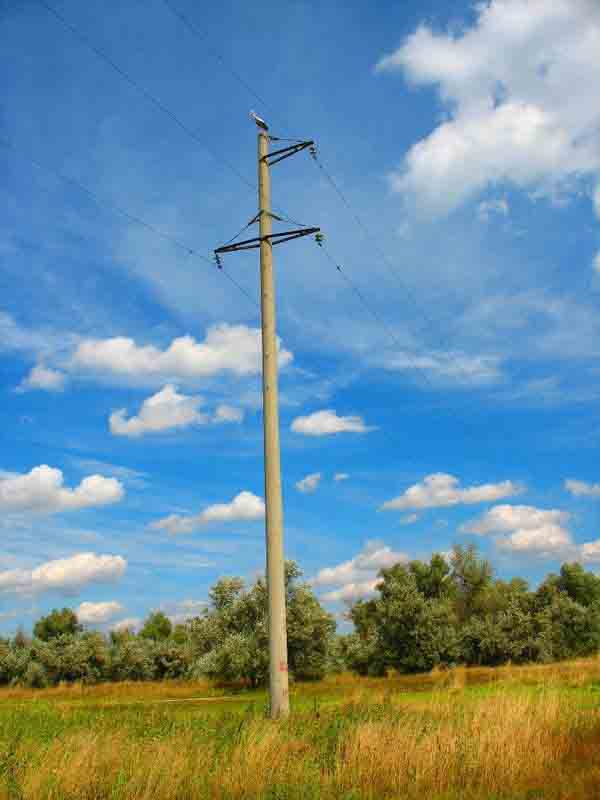

Бетонные столбы под электричество

Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.

Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

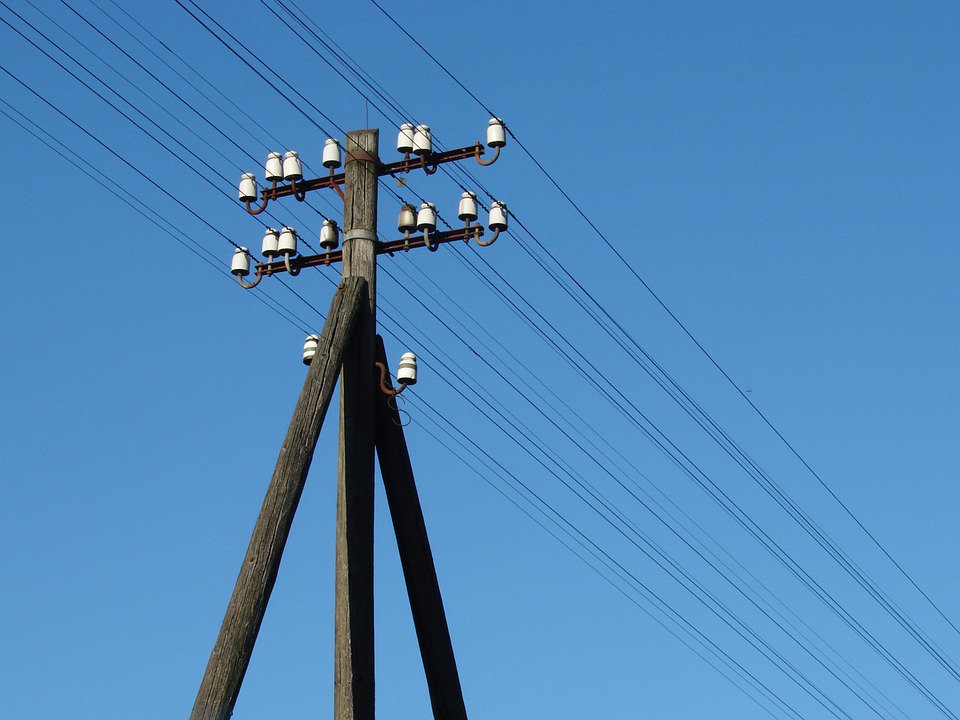

Деревянные электрические столбы

Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.

Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.

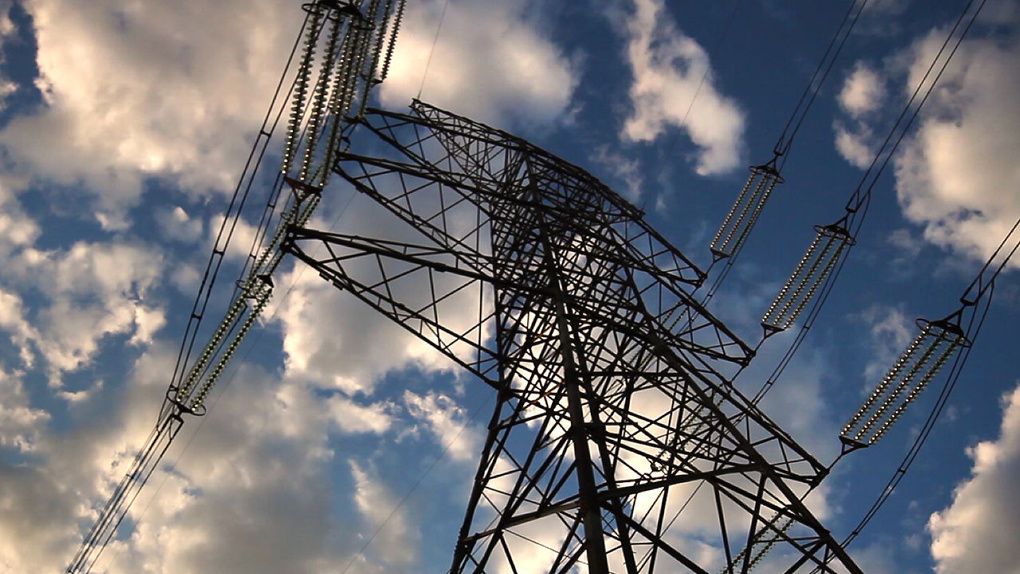

Металлические столбы под электричество

Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.

Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов. Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам.

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Монтаж проводки в дом

После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:

голый алюминиевый провод;
медный или алюминиевый кабель;
СИП (самонесущий изолированный провод).

Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.

Здравствуйте, в этой статье мы постараемся ответить на вопрос «Столб электрический как называется». Также Вы можете бесплатно проконсультироваться у юристов онлайн прямо на сайте.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Производство железобетонных изделий. Поставки песка и щебня. Геоматериалы. Осуществляем доставку на Ваш объект!
В разговорной речи стойки опор имеют и другие названия, такие как опоры освещения железобетонные, столбы электропередач, стойки жб опор ЛЭП.

Атмосферное электричество прошлого — всё просто. Часть 1.

Сборно-составная опора состоит из двух частей. Нижняя часть называется пасынок и делается из железобетона, верхняя часть, это деревянный столб. Соединятся две части стальной проволокой в двух местах. Стоит отметить, что вместо железобетонного пасынка, может использоваться пасынок из дерева. К сборным опорам, также относятся опоры собранные из железобетонного пасынка и металлической верхней частью.

Металлические опоры собираются из стальных элементов. Они используются при строительстве высоковольтных линий электропередачи, когда требуемые габаритные размеры не позволяют применять бетон. Отметим, что наиболее доступной и дешевой является опора линии электропередачи, изготовленная из дерева, в чем легко убедиться, узнав, сколько стоит такое изделие из металла или бетона.

Вы уже поняли, что установить столбы под электричество своими руками проблематично – для этого необходима техника и специальные знания. Поэтому если возникает необходимость обустройства столбов, можно оставить заявку в ближайшем отделе РЭС. Частным образом определенные фирмы тоже выполняют такие работы, вот только на это требуется получение разрешения.

Прежде чем воспользоваться помощью работников частной фирмы, почитайте отзывы в Интернете, ознакомьтесь, какое количество объектов компанией уже обустроено. Если все в порядке, желательно заключить соглашение о предоставлении услуг и ответственности каждой стороны контракта.

Как монтировать линии электропередач

Технологическая процедура по монтажу линии электропередач (ЛЭП) производится все той же фирмой, которую вы наняли. Она состоит из нескольких этапов:

Подготовительный. Задача специалистов – ознакомиться с участком прохождения трассы, наметить ее, вырыть котлованы под столбы и подвести нужные помещения.
Основной. Насчитывает монтаж столбов под электричество, фиксацию изоляторов, протяжку проводов и тросов.

Очень много исторического материала имеется в музеях, и очень много материала из этих музеев оцифровано и находится в сети на общем доступе.

Какие бывают изоляторы ВЛ и для чего они предназначены?

Представляет собой разновидность анкерной опоры. Предназначены для установки в начале и конце ЛЭП и рассчитаны на нагрузки одностороннего натяжения от всех проводов.

По способу уплотнения бетона при изготовлении бывают опоры вибрированные и центрифугированные. Стальная арматура может быть ненапряжённой, частично напряжённой и напряжённой. Предприятие-изготовитель снабжает опоры паспортом, в котором указывает тип опор, марку бетона, вид армирования, дату изготовления и отгрузки.

Обратите внимание, справа от этого загадочного столба находится двухэтажное здание, на то время это был дом купца Вощинина. Этажей именно два.

Железобетонные опоры, ЖБ столбы

Внутри опоры из бетона, заложена арматура, которая используется для повторного заземления воздушных линий. Причем, концы заземляющей арматуры выведены, сверху и снизу столба.

Многогранные опоры ЛЭП – это граненая коническая конструкция, изготовленная из стального листа, который изгибают в виде короба и продольно сваривают. Существуют многогранные опоры, которые достигают 40 метров в высоту.

Простейшей конструкцией деревянных опор являются одиночные столбы. Также бывают другие формы деревянных конструкций ЛЭП: А — образные и П-образные.

Они применяются при протяжке освещения в населенных пунктах и в качестве подкосов в стойках линий электропередач напряжением 0,38 — 35 кВ.

История появления железобетонных опор освещения

Очень хорошо, что теперь есть Гугл-мап, который показывает современный облик какого-либо здания. Зная, где находится само историческое здание, можно определить, что от него осталось на настоящее время.

Ориентированные под индивидуальным углом нити затем скрепляются эпоксидными смолами и формуются в листы. Продукт относится к разряду так называемых композитных материалов, к классу углепластиков, который объединяет в себе несколько тысяч разных рецептур.

Деревянные опоры применяют совместно с железобетонными приставками. Опоры и приставки скрепляют в двух местах бандажом из мягкой стальной оцинкованной проволоки диаметром 4 мм, число витков – 12; диаметром 5 мм, число витков – 10; диаметром 6 мм, число витков – 8. Допускается крепление бандажом из неоцинкованной проволоки.

Стеклопластики обладают очень низкой теплопроводностью (примерно, как у дерева), прочностью как у стали, биологической стойкостью, влагостойкостью и атмосферостойкостью полимеров, не обладая недостатками, присущими термопластам.

Расстояние между двумя соседними проводами при высоте столба ниже шести метров составляет десять сантиметров, если высота столба составляет шесть метров и более — то пятнадцать сантиметров.

Установка электрического столба на даче или частном секторе

Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной.

Если котлован имеет цилиндрическую форму, ориентиром становится диаметр стойки – первый показатель не может превышать второй более чем на 25%. Если разность увеличивается, тогда производится установка верхнего ригеля. Ригели на промежуточных столбах размещаются по оси ВЛ.

Бюро комплексного проектирования

Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм.
Самый протяженный забор на планете защищает одну часть Австралии от другой. Общая длина забора 5614 километров. Если сравнивать этот забор с Великой Китайской стеной, забор в Австралии, по разным версиям, на 500 метров короче или на 1500 километров длиннее, все зависит от того, как измерять длину Великой Китайской стены.

Аббревиатура СВ расшифровывается, как Вибрированная Стойка. Железобетонная вибрированная стойка является одной из главных составляющих конструкции опор линий электропередач.

В процентом соотношении эта цифра составляла 20% от всей протяженности действующих в СССР воздушных ЛЭП.

Мистическое значение «чертовых ворот»

Еще одним неоспоримым преимуществом железобетонных стоек линий электропередач, перед деревянными и железными стойками, остается их высокая коррозионная устойчивость при эксплуатации в достаточно жестких условиях окружающей среды.

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля.

Весь спектр строительных материалов от одного поставщика. Не тратьте время на обзвоны и поиски. Широкий ассортимент материалов для строительства высокого качества. Оперативная доставка, удобство и особые условия — все необходимое в одном месте.

По конструкции выделяют три основных разновидности изоляторов ВЛ:

штыревые;
подвесные линейные;
опорные и проходные.

При выборе мачт освещения мобильного или немобильного типа необходимо учитывать финансово-экономическую часть, трудозатраты на транспортировку, доставку, установку и эстетическую составляющую.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности.

Установка дополнительных электростолбов может понадобиться в частном секторе, особенно если деревянные опоры пришли в негодность. Вы, наверное, замечали гниющие и покосившиеся столбы из древесины, от которых проходят линии электропередач? Раньше монтировали только такие, но по истечении срока эксплуатации старые образцы следует заменить новыми.
Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

Своими руками можно поставить деревянные опоры, в деревнях и селах до сих пор используются именно такие столбы под электричество.

Инструкция по установке столбов под электричество

Прежде чем начинать процесс монтажа, необходимо изучить особенности местности, которые могут существенно повлиять на качество и срок применения столбов под электричество. Итак, обратите внимание на факторы:

природный ландшафт – на каком участке производится установка, к примеру, в низине;
ветровая нагрузка по максимуму;
оптимальный шаг между опорами.

Монтаж абонентских опор ЛЭП должен происходить с таким учетом, чтобы они не мешали проезду автотранспорта и движению пешеходов. Ну тут встает другая проблема, как это сделать, если на участок техника не въезжает, а с дороги не дотянуться?

В зависимости от способа подвески проводов опоры воздушных линий (ВЛ) делятся на две основные группы:

а) опоры промежуточные , на которых провода закрепляются в поддерживающих зажимах,

б) опоры анкерного типа , служащие для натяжения проводов. На этих опорах провода закрепляются в натяжных зажимах.

Расстояние между опорами воздушных линий электропередачи (ЛЭП) называется пролетом , а расстояние между опорами анкерного типа — анкерованным участком (рис. 1).

В соответствии с требованиями ПУЭ пересечения некоторых инженерных сооружений, например железных дорог общего пользования, необходимо выполнять на опорах анкерного типа. На углах поворота линии устанавливаются угловые опоры, на которых провода могут быть подвешены в поддерживающих или натяжных зажимах. Таким образом, две основные группы опор — промежуточные и анкерные — разбиваются на типы, имеющие специальное назначение.

Рис. 1. Схема анкерованного участка воздушной линии

Промежуточные прямые опоры устанавливаются на прямых участках линии. На промежуточных опорах с подвесными изоляторами провода закрепляются в поддерживающих гирляндах, висящих вертикально, на промежуточных опорах со штыревыми изоляторами закрепление проводов производится проволочной вязкой. В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные — от веса проводов, изоляторов и собственного веса опоры.

При необорванных проводах и тросах промежуточные опоры, как правило, не воспринимают горизонтальной нагрузки от тяжения проводов и тросов в направлении линии и поэтому могут быть выполнены более легкой конструкции, чем опоры других типов, например концевые, воспринимающие тяжение проводов и тросов. Однако для обеспечения надежной работы линии промежуточные опоры должны выдерживать некоторые нагрузки в направлении линии.

Промежуточные угловые опоры устанавливаются на углах поворота линии с подвеской проводов в поддерживающих гирляндах. Помимо нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерные угловые опоры воспринимают также нагрузки от поперечных составляющих тяжения проводов и тросов.

При углах поворота линии электропередачи более 20° вес промежуточных угловых опор значительно возрастает. Поэтому промежуточные угловые опоры применяются для углов до 10 — 20°. При больших углах поворота устанавливаются анкерные угловые опоры .

Рис. 2. Промежуточные опоры ВЛ

Анкерные опоры . На линиях с подвесными изоляторами провода закрепляются в зажимах натяжных гирлянд. Эти гирлянды являются как бы продолжением провода и передают его тяжение на опору. На линиях со штыревыми изоляторами провода закрепляются на анкерных опорах усиленной вязкой или специальными зажимами, обеспечивающими передачу полного тяжения провода на опору через штыревые изоляторы.

При установке анкерных опор на прямых участках трассы и подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, т. е. воспринимает только горизонтальные поперечные и вертикальные нагрузки.

Рис. 3. Опоры ВЛ анкерного типа

В случае необходимости провода с одной и с другой стороны от анкерной опоры можно натягивать с различным тяжением, тогда анкерная опора будет воспринимать разность тяжения проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет также воздействовать горизонтальная продольная нагрузка. При установке анкерных опор на углах (в точках поворота линии) анкерные угловые опоры воспринимают нагрузку также от поперечных составляющих тяжения проводов и тросов.

Концевые опоры устанавливаются на концах линии. От этих опор отходят провода, подвешиваемые на порталах подстанций. При подвеске проводов на линии до окончания сооружения подстанции концевые опоры воспринимают полное одностороннее тяжение проводов и тросов ВЛ.

Помимо перечисленных типов опор, на линиях применяются также специальные опоры: транспозиционные , служащие для изменения порядка расположения проводов на опорах, ответвительные — для выполнения ответвлений от основной линии, опоры больших переходов через реки и водные пространства и др.

Основным типом опор на воздушных линиях являются промежуточные, число которых обычно составляет 85 -90% общего числа опор.

По конструктивному выполнению опоры можно разделить на свободностоящие и опоры на оттяжках . Оттяжки обычно выполняются из стальных тросов. На воздушных линиях применяются деревянные, стальные и железобетонные опоры. Разработаны также конструкции опор из алюминиевых сплавов.
Конструкции опор ВЛ

Деревянная опора ЛОП 6 кВ (рис. 4) — одностоечная, промежуточная. Выполняется из сосны, иногда лиственницы. Пасынок выполняется из пропитанной сосны. Для линий 35—110 кВ применяются деревянные П-образные двухстоечные опоры. Дополнительные элементы конструкции опоры: подвесная гирлянда с подвесным зажимом, траверса, раскосы.
Железобетонные опоры выполняются одностоечными свободностоящими, без оттяжек или с оттяжками на землю. Опора состоит из стойки (ствола), выполненной из центрифугированного железобетона, траверсы, грозозащитного троса с заземллителем на каждой опоре (для молниезащиты линии). С помощью заземляющего штыря трос связан с заземлителем (проводник в виде трубы, забитой в землю рядом с опорой). Трос служит для защиты линий от прямых ударов молнии. Другие элементы: стойка (ствол), тяга, траверса, тросостойка.
Металлические (стальные) опоры (рис. 5) применяются при напряжении 220 кВ и более.

Рис. 4. Деревянная одностоечная промежуточная опора ЛЭП 6 кВ: 1 — опоры, 2 — пасынок, 3 — бандажа, 4 — крюка, 5 — штыревых изоляторов, 6 — провода

Рис. 5. Металлическая опора ЛЭП 220-330 кВ: 1 — стойка (ствол) опоры, 2 — фундамент сборный железобетонный иди монолитный, 3 — раскосы, 4 — пояс опоры, 5 — траверса (тяга и пояс траверсы), 6 — гирлянда изоляторов натяжная или подвесная в зависимости от назначения опоры, 7 — провод, S — тросостойка, 9 — трос грозозащитный, 10 — заземлитель, 11 — заземляющий стержень

404 Страница не найдена

История Мосэнерго
- Очерки
  - 1887-1917
  - 1917-1941
  - 1941-1945
  - 1945-2005
  - 2005-н. в.
- Мосэнерго: вчера и сегодня
- Знаменательные даты
- Награды
- Тематические подборки

Музей
- История создания
- Новое на сайте
- Экспозиции
  - Предметы экспозиции
  - Виртуальный тур, экспозиция 2007 года
- Архив
  - Опись
  - Фотоархив
    - 1887 – 1917
    - 1917 – 1941
    - 1941 – 1945
    - 1945 – 2005
    - 2005 год – н. в.
    - Электростанции
    - Тематические подборки
    - Фотовыставки
  - Видеоархив
  - Карты
  - Альбомы
  - Плакаты
- Печатные издания
  - Корпоративные СМИ
  - Технический архив
  - Печатная продукция
  - Библиотека музея
- Сотрудничество
  - Материалы наших читателей

Энергетика в лицах
- Выдающиеся личности
- Руководители
- Сотрудники
- Ветераны энергетики
- Участники Великой Отечественной войны
- Почетные энергетики
- Книга памяти

Фотоархив

Мосэнерго сегодня

Контакты

Что они делают? – Custom Truck One Source

Электричество является одним из самых важных средств существования современной цивилизации. Однако мы настолько привыкли видеть электрические распределительные столбы вдоль улиц и дорог, что редко останавливаемся, чтобы рассмотреть их поближе или задаться вопросом, как они обеспечивают электроэнергией наши дома и офисы. Электрические распределительные столбы могут быть чрезвычайно интересным исследованием. Деревянные конструкции высотой 50 футов с массой протянутых проводов не обязательно эстетичны, но как только вы узнаете, какую роль они играют в нашей жизни, вы не сможете не быть благодарными за их присутствие.

В этой статье (любезно предоставлено American Electric Power) мы разберем электрические распределительные столбы сверху донизу максимально упрощенным способом. Посмотрите на прилагаемое изображение для визуальной справки во время чтения.

# 1: Первичные провода

В верхней части столба проходят первичные или основные провода. Эти провода соединяются с близлежащими подстанциями и могут нести от 7 200 до 34 500 вольт, причем наиболее распространено 12 000 вольт.

Есть только один провод, если электричество идет в жилой дом. Для предприятий и офисов есть три провода, так как эти учреждения потребляют больше энергии.

Структура, называемая траверсой, поддерживает первичные провода. Изоляторы удерживают их на месте и не дают траверсе и опоре попадать под напряжение от проводов.

# 2: Грозовые разрядники Разрядники

Под первичными проводами находятся цилиндрические объекты, известные как грозовые разрядники. Они защищают электрический столб и все его части от повреждений, вызванных молнией.

# 3: Вырезы

Вырез находится примерно на том же уровне, что и грозозащитный разрядник. Вырез похож на предохранитель в вашем доме. Он защищает столб и его оборудование от слишком большого количества электричества. Если какой-либо объект, будь то ветка дерева, птица или белка, соприкасается с проводом, вырез открывается, визуально указывая на наличие проблемы с этим участком линии. Если вы когда-нибудь увидите открытый вырез, позвоните в свою энергетическую компанию.

# 4: Трансформеры

Под вырезом находится устройство, похожее на банку, называемое трансформатором. Он берет электричество от проводов в верхней части столба и передает его на нижние уровни, необходимые для дома или бизнеса.

# 5: Нейтральные провода

Под трансформатором находится медный провод, называемый нейтральным проводом. Это не значит, что трогать безопасно! Нейтральный провод — это обратная линия, которая идет обратно к подстанции и помогает сбалансировать количество электричества в системе. Без этого нейтрального провода наши приборы могут получать слишком много или слишком мало электроэнергии, что может привести к повреждению.

# 6: Вторичные провода

Под нулевым проводом находится вторичный провод. После того, как электричество проходит через трансформатор, установленный на столбе, оно проводится по вторичному проводу на нижнем уровне 120 или 240 вольт.

# 7: Телефонные и кабельные провода

Под вторичными проводами находятся телефонные и кабельные провода. Как правило, это самые нижние провода на столбе. Телефонные и кабельные провода по-прежнему небезопасны для прикосновения, потому что они могут оказаться под напряжением, если, например, с ними соприкоснется упавшая линия электропередач.

# 8: Медные заземления

В нижней части столба находятся медные заземления. Это защитные элементы оборудования и прямой ток в землю.

Если когда-нибудь возникнут проблемы с оборудованием на столбе, электричество будет притягиваться к медным заземлениям, потому что они являются проводящим материалом, который передает его на землю.

# 9: Растяжки

Наконец, на некоторых опорах, в зависимости от местоположения, может быть еще один провод большего размера, уходящий под углом в землю, называемый растяжкой. Они используются для поддержки столбов. Для защиты людей и животных, проходящих мимо растяжек, их обычно покрывают изолятором. Нижний конец, где кабель входит в землю, часто также заключен в оболочку из желтого пластикового отражателя, чтобы сделать его более заметным.

Советы по безопасности

Теперь давайте поговорим о некоторых угрозах безопасности, которые могут представлять собой распределительные столбы:

Электричество никогда не отключается, поэтому, если провод обрывается или падает, электричество все еще ищет путь к земле. Человеческое тело — очень хороший путь к земле, поэтому избегайте упавших проводов. Не прикасайтесь к ним ни при каких обстоятельствах. Немедленно позвоните в службу 911 или в телефонную компанию, если увидите упавшие провода. Также не прикасайтесь ни к кому и ни к чему, чего может касаться линия. Объекты могут получить питание, просто коснувшись обрыва линии электропередач. Это включает в себя телефонные и кабельные провода. Помните, что электрические провода не имеют изоляции, как шнуры питания для бытовой техники. То, что может показаться своего рода изоляцией, на самом деле является материалом, защищающим от атмосферных воздействий.
Всегда помните о наличии воздушных линий. Держите подальше от них лестницы, телевизионные антенны, садовый инвентарь, спутниковые тарелки и другое оборудование. Всегда соблюдайте дистанцию не менее 10 футов.
Если ваш автомобиль заденет опору или провод, не выходите из автомобиля. Позвоните по номеру 911 и предупредите других, чтобы они держались подальше от вашего автомобиля. Вы защищены, когда находитесь внутри автомобиля, но снаружи автомобиля может проходить электричество. Если вам необходимо выйти из автомобиля из-за пожара или какой-либо другой неминуемой опасности, снимите все незакрепленные предметы одежды и выпрыгните из автомобиля. Не касайтесь автомобиля и земли одновременно. Приземлитесь обеими ногами вместе и осторожно отойдите от машины, держа обе ноги как можно ближе друг к другу.

* Источник: American Electric Power. Домашняя страница
>
Помощь потребителям
>
Потребительский портал
>
Вспомогательный полюс
>
Описание столбов электропередач

En Español

Что находится на опоре?

Вернуться к схеме электрических столбов

Статический провод

Статический провод — это верхний провод столба, который отводит грозовые перенапряжения от электропитания.
линии во время шторма. В противном случае без статического провода напряжение, наведенное молнией,
накапливаться на проводах ЛЭП во время удара молнии и вызывать повреждения.
статический провод подключается к заземляющему проводнику.
Заземляющий проводник
Заземляющий проводник представляет собой провод, соединяющий статический провод с заземляющим стержнем.
Вы можете узнать заземляющий провод, потому что этот провод проходит по всей длине
полюса.
А – В – С Фаза
Эти провода передачи несут электричество высокого напряжения от электростанций в
три фазы, обычно обозначенные как A, B и C. Трехфазные провода несут питание
на подстанции, где напряжение понижено. От подстанций идет питание
распределяются по линиям, называемым фидерами.
Трансмиссия

По проводам электропередач проходит электричество напряжением 69-500 киловольт (кВ) от
электростанций к подстанциям. Вы можете думать о напряжении как о давлении
за электрическим током, толкающим электричество к месту назначения.
Место снабжения

Обычно для линий электропередач используется верхняя часть опоры, пространство для питания.
и другое оборудование снабжения. Национальный кодекс электробезопасности (NESC) был принят в
1913, устанавливает стандарты строительства, технического обслуживания и безопасности электрических
линии в США.
Первичный

Первичные фазные проводники являются частью проводов распределительной системы и несут
электричество от подстанций на 5-30 киловольт (кВ). На старых опорах вы
часто видят первичные провода, поддерживаемые перекладинами.
Понижающий трансформатор
Трансформатор, легко узнаваемый по форме большой канистры, преобразует высокие
первичное напряжение на более низкое напряжение, необходимое для домашнего использования. Посмотрите внимательно, и вы
убедитесь, что клемма трансформатора высокого напряжения подключена к одному из первичных
фазные токопроводы. Корпус трансформатора крепится к заземляющему проводу на
полюса, чтобы предотвратить появление опасной разницы в напряжении.
Многозаземленная нейтраль (MGN)

Распределительные линии имеют заземленный нейтральный провод, чтобы обеспечить обратный путь для
электричество. На многих полюсах, если распределительная линия также подключена к
заземляющий провод (или заземлитель), линия называется многозаземленной нейтралью.
Распределение

Распределительные линии несут электричество от электрической подстанции к домам и предприятиям.
Мощность в распределительных линиях может быть одной, двумя или всеми тремя фазами.
Вторичное обслуживание — для загрузки
Вторичный сервисный узел — это кабель, по которому электричество поступает к конечному пользователю.
Пройдите по проводу от вашего дома к опоре, и вы увидите, что вторичная
служебный ввод состоит из трех жил. Два изолированных «горячих» провода
исходят от трансформатора, а оголенный нулевой провод подключается к земле
провод на столбе. Вторичные линии обычно имеют напряжение 120/240 В.
Зона безопасности работников связи

Эта зона безопасности, также называемая нейтральным пространством, представляет собой пространство между
проводник или оборудование и самые высокие коммуникационные кабели или оборудование. Кроме того
для разделения высоковольтных линий и проводов связи, зона безопасности обеспечивает
маневровая площадка для линейных и связистов.
Коммуникационное пространство
Обычно самое низкое место на опоре, место для коммуникаций, используется для кабеля.
телевизионные, широкополосные и телефонные провода. Все навесное оборудование требует разрешения владельца шеста.
разрешение.
Линии связи

Кабельное телевидение и широкополосные провода обычно являются самыми верхними линиями связи.
Телефонные кабели часто привязывают к стальной проволоке в нижней части коммуникаций.
пространство. Настоящий телефонный столб поддерживает только телефонные провода, а коммуникация совместного пользования
к столбу подключены как электрические кабели, так и кабели связи.
Столб инженерной сети
- Столбы высотой от 20 до 100 футов; стандартный столб имеет высоту 35 футов.
- Популярные шестовые деревья включают пихту Дугласа, южную сосну и западный красный кедр.
- Поляки зарыты в землю примерно на 6 футов и расположены на расстоянии около 125 футов друг от друга.
- Срок службы деревянного столба составляет около 30-40 лет. Зондирование, бурение и отбор керна
  дать информацию о состоянии столба.
- Вес крепления, содержание влаги, вибрация и оседание увеличивают нагрузку на опоры.
- Столбы электропередач также могут быть изготовлены из бетона, стали или композитного стекловолокна.
Растительность
Все растения и деревья, посаженные вокруг столбов и под проводами, следует регулярно обрезать.
во избежание вмешательства в электрическую систему, особенно во время грозы. Полезность
компании несут ответственность за обрезку растительности на своих сервитутах, а домовладельцы
можно посадить более мелкие кусты и деревья, которые останутся ниже воздушных линий.
Заземляющий стержень
Заземляющий стержень закапывается в почву у основания опоры электропередач.
