Опоры ЛЭП (лини электро-передач): виды, вес, установка

Железобетонные опоры являются элементом несущего типа, который используется при прокладке системы электропередач. На улице они подвергаются серьезным природным нагрузкам, поэтому их изготавливают из бетона и арматуры. Установка железобетонных столбов производится с помощью специализированной техники, потому что монтажная технология осложняется весом изделий. А если вас интересует, как купить столб освещения, то мы вам поможем.

Виды опор ЛЭП

По технологии изготовления ЖБИ опоры могут быть двух видов:

1. Вибрированные. В опалубку закладывают армирующий каркас, который заливают бетонным раствором. Форма расположена на вибростоле, который вибрирует, уплотняя бетон;
2. Центрифугированные. Здесь та же комплектация, только опалубку вращают относительно своей оси, пока бетонная смесь не застынет. Именно так производят опорные столбы круглого сечения.

В зависимости от места расположения столбов в системе электропередач существует другая классификация:

1. Анкерные. Это стандартный электрический столб без выступов и закладных. Их используют чаще как промежуточный элемент опорной конструкции ЛЭП;
2. Угловые. Место расположения – поворот линии;
3. Концевые. Это два столба: один вертикальный, второй наклонный, выполняющий функции подпорки. После установки они образуют букву «Л».

На этом виды опор ЛЭП не ограничиваются. Существуют и другие классификации, где за основу берут характеристики ЖБ изделий. К примеру, тип армирующего каркаса, плотность используемого бетона, электропроводность опоры и прочее.

Все выше обозначенные опоры собираются из стоек марки «СВ». Аббревиатура обозначает, что это «С» – стойка, «В» – вибрированная. В маркировке также присутствуют и цифры. К примеру, марка СВ 95-2:

• 95 – это электрический столб с размером длины, равной 9,5 м;
• 2 – изгибающий момент.

Последняя характеристика важна, потому что электрические столбы под действием проводов, ветра и наледи изгибаются.

Сколько весит железобетонный столб ЛЭП

В таблице показано, сколько весит бетонный столб в зависимости от марки изделия.

Как устанавливают столбы для электричества

Правила установки электрических столбов основываются на тяжести железобетонного изделия. Поэтому в процессе монтажа пользуются спецтехникой:

• подъемный кран для поднятия опоры и установки ее в подготовленную скважину;
• трактор, который подвозит столбы к месту монтажа.

Существует две основные технологии установки в грунт:

1. Электрическую опору просто погружают в землю. Никаких дополнительных элементов для этого не используют;
2. С установкой на основу.

Вторая позиция – это два разных подхода к проведению монтажных работ. Один вариант – это вставление стойки в подготовленную скважину, которая на 20-30 см больше сечения ЖБ изделия. После выставления опоры по вертикали ее нижнюю часть внутри скважины заливают бетонным раствором. Такую конструкцию монтажники часто называют или каркасной, или рамной.

Второй вариант – это монтаж на металлические или железобетонные сваи. То есть, перед тем как установить электрический столб, в грунт вбивают сваю, на которую он и будет опираться.

Но сам монтажный процесс начинается со сборки опоры. То есть на нее устанавливается траверса и заземляющий спуск. На траверсу после этого накручивают изоляторы. Обязательно набивается трафарет, который дает информацию о том, когда электрический столб был установлен, и порядковый номер элемента в сети электрической системы.

Во всех технологиях в обязательном порядке присутствует процесс гидроизоляции части элементов электросети, которая погружается в землю. Для этого обычно используют горячий битум. В зависимости от типа грунта, от массы ЖБ изделия опорную конструкцию погружают на глубину в пределах 1,2-2,0 м.

Если используется традиционная технология установки, то есть не каркасная, то зазоры между стенками скважины и столба засыпают или выкопанным грунтом, или щебнем мелкой или средней фракции. Последний можно заменить гравием. При этом подсыпку хорошо утрамбовывают.

Установка столба для электричества концевого типа производится также, только сначала монтируется вертикальная опора, которая тут же закрепляется в земле. А после вторая наклонная. Обе стойки между собой соединяются хомутами, крестовыми связками или специальными траверсами. По технологии временно устанавливают распорки или растяжки.

Внимание! Производить засыпку грунта в зазор скважины или заливку бетонного раствора можно только после того, как была проведена проверка высоты установки опорной конструкции. Если высота больше требуемой, скважину углубляют. Если меньше, ее засыпают грунтом или щебнем с тщательным уплотнением.

Преимущества ЖБИ столбов

Изготовленные из железобетона опоры для линий электропередач обладают:

1. Высокой прочностью. Они спокойно выдерживают не только сильные ветровые нагрузки, но и удары при столкновении с автомобилями и другими транспортными средствами;
2. Стопроцентной экологичностью. В конструкции нет материалов, которые при изменяющихся влажности и температуры или под действием солнца выделяют в воздух вредные для человека вещества;
3. Сроком службы – 100-150 лет;
4. Минимальными финансовыми и трудовыми затратами на проведение ремонтных работ;
5. Диэлектрическими качествами.

Электрические опоры – элемент архитектуры городов, поселков и транспортных развязок. Не самый презентабельный внешний вид не отталкивает. Ведь понятно, что их основная задача – создать безопасные условия транспортировки электроэнергии.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Все секреты опор линий электропередач

Что может быть обыденнее линий электропередач? Опоры ЛЭП – одно из самых распространенных инженерных сооружений, и они все время у нас перед глазами. Однако и в этой сфере тоже есть свои технологические тонкости и даже простор для технического прогресса. Не очень заметные для нас воздушные линии электропередач обретают новый облик и новую конструкцию.

Wikipedia

Чаще всего мы представляем себе опору ЛЭП в виде решетчатой конструкции. Лет 30 назад это был единственный вариант, да и в наши дни их продолжают строить. На место строительства привозят набор металлических уголков и шаг за шагом свинчивают из этих типовых элементов опору. Затем приезжает кран и ставит конструкцию вертикально. Такой процесс занимает довольно много времени, что сказывается на сроках прокладки линий, а сами эти опоры с унылыми решетчатыми силуэтами весьма недолговечны. Причина — слабая защита от коррозии. Технологическое несовершенство такой опоры дополняет простой бетонный фундамент. Если сделан он недобросовестно, например с применением раствора ненадлежащего качества, то спустя какое-то время бетон растрескается, в трещины попадет вода. Несколько циклов заморозки-оттаивания, и фундамент надо переделывать или серьезно ремонтировать.

Трубки вместо уголков

О том, что за альтернатива идет на смену традиционным опорам из черного металла, мы спросили представителей ПАО «Россети». «В нашей компании, которая является крупнейшим электросетевым оператором в России, — говорит специалист этой организации, — мы давно пытались найти решение проблем, связанных с решетчатыми опорами, и в конце 1990-х начали переходить на гранные опоры. Это цилиндрические стойки из гнутого профиля, фактически трубы, в поперечном сечении имеющие вид многогранника. Кроме того, мы стали применять новые методы антикоррозионной защиты, в основном метод горячего цинкования. Это электрохимический способ нанесения защитного покрытия на металл. В агрессивной среде слой цинка истончается, но несущая часть опоры остается невредимой».

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Помимо большей долговечности новые опоры отличаются еще и простотой монтажа. Никаких уголков больше свинчивать не надо: трубчатые элементы будущей опоры просто вставляются друг в друга, затем соединение закрепляется. Смонтировать такую конструкцию можно в восемь-десять раз быстрее, чем собрать решетчатую. Соответствующие преобразования претерпели и фундаменты. Вместо обычного бетонного стали применять так называемые сваи-оболочки. Конструкция опускается в землю, к ней крепится ответный фланец, а на него уже ставится сама опора. Расчетный срок службы таких опор — до 70 лет, то есть примерно в два раза больше, чем у решетчатых.

Почему гудят провода

А провода? Они висят высоко над землей и издали похожи на толстые монолитные тросы. На самом деле высоковольтные провода свиты из проволоки. Обычный и повсеместно применяемый провод имеет стальной сердечник, который обеспечивает конструктивную прочность и находится в окружении алюминиевой проволоки, так называемых внешних повивов, через которые передается токовая нагрузка. Между сталью и алюминием проложена смазка. Она нужна для того, чтобы уменьшить трение между сталью и алюминием — материалами, имеющими разный коэффициент теплового расширения. Но поскольку алюминиевая проволока имеет круглое сечение, витки прилегают друг к другу неплотно, поверхность провода имеет выраженный рельеф. У этого недостатка есть два последствия. Во-первых, в щели между витками проникает влага и вымывает смазку. Трение усиливается, и создаются условия для коррозии. В результате срок службы такого провода составляет не более 12 лет. Чтобы продлить срок службы, на провод порой надевают ремонтные манжеты, которые также могут стать причинами проблем (об этом чуть ниже). Кроме того, такая конструкция провода способствует созданию вблизи воздушной линии хорошо различимого гула. Происходит он из-за того, что переменное напряжение 50 Гц рождает переменное магнитное поле, которое заставляет отдельные жилы в проводе вибрировать, что влечет их соударения друг с другом, и мы слышим характерное гудение. В странах ЕС такой шум считается акустическим загрязнением, и с ним борются. Теперь такая борьба началась и у нас.

«Старые провода мы сейчас хотим заменить на провода новой конструкции, которую разрабатываем, — говорит представитель ПАО «Россети». — Это тоже сталь-алюминиевые провода, но проволока там применяется не круглого сечения, а скорее трапециевидного. Повив получается плотным, а поверхность провода гладкая, без щелей. Влага внутрь попасть почти не может, смазка не вымывается, сердечник не ржавеет, и срок службы такого провода приближается к тридцати годам. Провода схожей конструкции уже используются в таких странах, как Финляндия и Австрия. Линии с новыми проводами есть и в России — в Калужской области. Это линия «Орбита-Спутник» длиной 37 км. Причем там провода имеют не просто гладкую поверхность, но и другой сердечник. Он выполнен не из стали, а из стекловолокна. Такой провод легче, но прочнее на разрыв, чем обычный сталь-алюминиевый».

Однако самым последним конструкторским достижением в данной области можно считать провод, созданный американским концерном 3M. В этих проводах несущая способность обеспечивается только токопроводящими повивами. Там нет сердечника, но сами повивы армированы оксидом алюминия, чем достигается высокая прочность. У этого провода прекрасная несущая способность, и при стандартных опорах он за счет своей прочности и малого веса может выдерживать пролеты длиной до 700 м (стандарт 250−300 м). Кроме того, провод очень стоек к тепловым нагрузкам, что обусловливает его использование в южных штатах США и, например, в Италии. Однако у провода от 3M есть один существенный минус — слишком высокая цена.

Лед и струны

У воздушных линий электропередач есть свои естественные враги. Один из них — обледенение проводов. Особенно это бедствие характерно для южных районов России. При температуре около нуля капли измороси падают на провод и замерзают на нем. Происходит образование кристаллической шапки на верхней части провода. Но это только начало. Шапка под своей тяжестью постепенно проворачивает провод, подставляя замерзающей влаге другую сторону. Рано или поздно вокруг провода образуется ледяная муфта, и если вес муфты превысит 200 кг на метр, провод оборвется и кто-то останется без света. В компании «Россети» есть свое ноу-хау по борьбе со льдом. Участок линии с обледеневшими проводами отключается от линии, но подключается к источнику постоянного тока. При использовании постоянного тока омическое сопротивление провода можно практически не учитывать и пропускать токи, скажем, в два раза сильнее, чем расчетное значение для переменного тока. Провод нагревается, и лед плавится. Провода сбрасывают ненужный груз. Но если на проводах есть ремонтные муфты, то возникает дополнительное сопротивление, и вот тогда провод может и перегореть.

Другой враг — высокочастотные и низкочастотные колебания. Натянутый провод воздушной линии — это струна, которая под воздействием ветра начинает вибрировать с высокой частотой. Если эта частота совпадет с собственной частотой провода и произойдет совмещение амплитуд, провод может порваться. Чтобы справиться с данной проблемой, на линиях устанавливают специальные устройства — гасители вибрации, имеющие вид тросика с двумя грузиками. Эта конструкция, имеющая свою частоту колебаний, расстраивает амплитуды и гасит вибрацию.

С низкочастотными колебаниями связан такой вредный эффект, как «пляска проводов». Когда на линии происходит обрыв (например, из-за образовавшегося льда), возникают колебания проводов, которые идут волной дальше, через несколько пролетов. В результате могут погнуться или даже упасть пять-семь опор, составляющих анкерный пролет (расстояние между двумя опорами с жестким креплением провода). Известное средство борьбы с «пляской» — установление межфазных распорок между соседними проводами. При наличии распорки провода будут взаимно гасить свои колебания. Другой вариант — использование на линии опор из композитных материалов, в частности из стеклопластика. В отличие от металлических опор, композитная имеет свойство упругой деформации и легко «отыграет» колебания проводов, нагнувшись, а затем восстановив вертикальное положение. Такая опора может предотвратить каскадное падение целого участка линии.

Опоры-уникумы

Разумеется, существуют разного рода уникальные случаи, связанные с прокладкой воздушных линий. Например, при установке опор в обводненный грунт или в условиях вечной мерзлоты обычные сваи-оболочки для фундамента не подойдут. Тогда используются винтовые сваи, которые ввинчивают в грунт как шуруп, чтобы достичь максимально прочного основания. Особый случай — это прохождение ЛЭП широких водных преград. Там используются специальные высотные опоры, которые весят раз в десять больше обычных и имеют высоту 250−270 м. Поскольку длина пролета может составлять более двух километров, применяется особый провод с усиленным сердечником, который дополнительно поддерживается грузотросом. Так устроен, например, переход ЛЭП через Каму с длиной пролета 2250 м.

Отдельную группу опор представляют конструкции, призванные не только держать провода, но и нести в себе определенную эстетическую ценность, например опоры-скульптуры. В 2006 году компания «Россети» инициировала проект с целью разработать опоры с оригинальным дизайном. Были интересные работы, но авторы их, дизайнеры, часто не могли оценить возможность и технологичность инженерного воплощения этих конструкций. Вообще надо сказать, что опоры, в которые вложен художественный замысел, как, например, опоры-фигуры в Сочи, обычно устанавливаются не по инициативе сетевых компаний, а по заказу каких-то сторонних коммерческих или государственных организаций. Например, в США популярна опора в виде буквы M, стилизованной под логотип сети фастфуда «Макдоналдс».

Осознание опасности опор линий электропередач

1. Дом
2. Блог
3. Осознание опасности опор линий электропередач

Электричество является важной частью нашей повседневной жизни, но оно также чрезвычайно опасно. Если рядом с вашим домом есть столб, держитесь на расстоянии. Если поблизости находится обрыв линии электропередач, никогда не приближайтесь к этому месту. Узнайте больше о столбах электропередач и о том, что делает их опасными, чтобы принять меры для обеспечения безопасности себя и своей семьи.

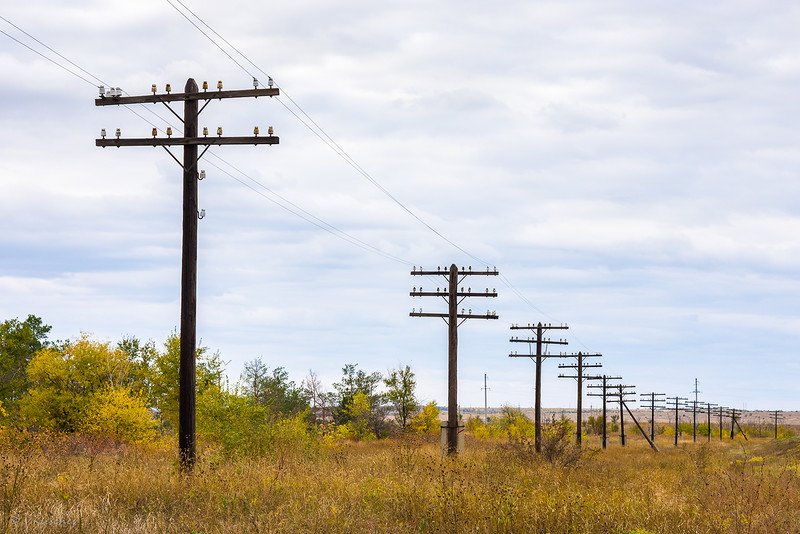

Факты о столбах для инженерных сетей

• Хотя стандартный столб имеет высоту 35 футов, высота столбов может варьироваться от 20 до 100 футов.
• Деревянные столбы обычно изготавливаются из пихты Дугласа, южной сосны или западного красного кедра. Они могут прослужить от 30 до 40 лет.
• Более современные материалы для опор электропередач включают бетон, сталь или стекловолокно. Эти служат гораздо дольше.
• Поляки зарыты в землю на шесть футов и расположены на расстоянии около 125 футов друг от друга.

Что на столбе?

• Провода электропередач: Эти высоковольтные провода передают электричество напряжением от 69 до 500 киловольт на пути к подстанциям, где напряжение снижено.
• Распределительные провода: Когда мощность на подстанциях снижается до 4–25 киловольт, по распределительным линиям подается электроэнергия в дома и на предприятия.
• Линии связи: Проводят кабели кабельного телевидения, широкополосного доступа и телефонные провода к конечному пользователю.
• Трансформатор: Большой металлический трансформатор в форме контейнера преобразует высокое напряжение в низкое, необходимое для домашнего и коммерческого использования.

Чем опасны опоры ЛЭП?

• Наклонные опоры: Наклонные деревянные опоры могут треснуть из-за старости, повреждения насекомыми или сильного ветра. Когда они это делают, трансформатор рушится, потенциально повреждая имущество или причиняя вред кому-то в процессе.
• Опасное напряжение: Линии электропередач, протянутые между столбами электропередач в городских районах, обычно имеют напряжение от 4 до 25 киловольт. Даже при таком низком напряжении прикосновение к линии электропередач может привести к серьезным травмам. Иногда рана, оставленная электричеством, выходящим из тела, может вызвать такие серьезные повреждения, что приходится ампутировать руку или ногу. Такой сильный удар электрическим током может также остановить ваше сердце. Вам даже не нужно прикасаться к настоящему проводу, чтобы получить удар. Ветки деревьев, соприкасающиеся с линией электропередач, могут заряжать дерево и землю вокруг него, создавая очень опасную ситуацию.
• Блуждающее напряжение: Когда изоляция вокруг старых проводов под землей начинает разрушаться, провода попадают в почву. Блуждающие электрические токи могут проходить через почву и попадать в металлические предметы на поверхности, включая стальные опоры линий электропередач, уличные фонари, пожарные гидранты и крышки люков. Простое прикосновение к этим поверхностям, особенно босиком или во время ливня, может привести к поражению электрическим током. Люди и домашние животные были ранены или убиты таким блуждающим напряжением.
• Химические токсины: Деревянные опоры электропередач обрабатываются консервантами, чтобы продлить их срок службы и защитить от насекомых. К сожалению, эти консерванты содержат опасные химические вещества, наносящие вред людям, животным и окружающей среде. Многие вызывают рак, врожденные дефекты, репродуктивные проблемы и повреждение нервной системы.

Если вас беспокоит наклон опоры электропередач рядом с вашим домом или вы подозреваете, что другая проблема, такая как паразитное напряжение или химическая обработка, подвергает вас или вашу семью опасности, свяжитесь с Mr. Electric®. Мы можем оказать услуги по электробезопасности, чтобы помочь предотвратить бедствие. Кроме того, прочитайте об опасностях скрытых электрических проводов от нашего коллеги по бренду Neighbourly, Rainbow International — экспертов по восстановлению.
