Сточный колодец: Для чего нужны канализационные колодцы

Содержание

как сделать и провести канализацию с жб колодцами для дачи, схема

Не часто приходится делать канализационный колодец своими руками. Как правило, подобное серьезное мероприятие предстоит при строительстве нового дома. Или же, возможно, вы приобрели себе готовый дом или дачу.

Первый момент счастья прошел и теперь надо думать как сделать свое приобретение более комфортным и приспособленным для нормальной жизни. Очень важно для создания комфорта наличие в нем системы водоснабжения и канализации.

Не зря, когда пишут в объявлениях по продаже «дом со всеми удобствами» или «дом без удобств», подразумевают именно наличие или отсутствие вышеупомянутых систем.

В случае, отсутствия в доме водоснабжение или внутренней канализации, вам придется серьезно поработать.

Первым делом необходимо решить, как сделать канализационный колодец.

Конечно, можно нанять специалистов, которые выполнят все необходимые расчеты и работы. Но это довольно недешевое удовольствие, поэтому многие решаются сделать колодец канализационный для дачи или для загородного дома своими руками.

Колодец

Немного теории

Канализационные сети разделяются на:

наружные;
внутренние.

Внутренняя система канализации — та что внутри дома, соответственно, наружная система проходит снаружи дома.

При проектировании и монтаже канализационной системы одной из основных проблем будет определение места, куда будут стекать сточные воды. Лучше всего подключиться к центральной канализационной системе.

В том же случае, если рядом с вашим домом или участком не проходят трубы городской канализации, вам остается только обустроить канализационный колодец самостоятельно.

Для начала необходимо определиться с местом выхода канализационной трубы из цоколя или подвала дома (для этого уже надо знать, где в доме будет располагаться вся сантехника), чтобы знать с какой стороны можно устроить канализационный колодец.

Вашему вниманию!
Где расположить канализационный колодец для дачи или частного дома?

Схема колодца канализационного должна составляться обязательно с учетом всех этих нюансов, если вы хотите иметь нормально работающую канализационную систему в доме и чистый воздух на участке.

Какие вопросы возникают при самостоятельном монтаже канализационного колодца?

При самостоятельной установке питьевого или канализационного колодца возникает множество вопросов. А самый главный — стоит ли делать его самостоятельно? Сейчас на рынке присутствует множество компаний, которые за вполне адекватные деньги готовы сделать все на профессиональном уровне и в кратчайшие сроки. К примеру, вот в Щелково работает не плохая компания. На мой взгляд, лучше обратится к профессионалам!

Какого размера делать канализационный колодец?

Если мы говорим о простой выгребной яме то размер чем больше, тем лучше — реже придется вызывать машину для откачки нечистот.

Есть общая формула определяющая объем канализационного колодца. Но все это условно и зависит от интенсивности пользования водой следовательно и канализацией.

Например: для семьи из 3-4 человек, проживающих на даче не постоянно потребуется 3-4 железобетонных кольца.

Делать колодец герметичным или оставлять возможность выхода в грунт сточной воды?

На этот вопрос нет определенного ответа — герметично или нет, все зависит от отдельно конкретного случая.

По нормам и правилам канализационный колодец обязательно необходимо строить герметичным, то есть дно и стены должны быть наглухо забетонированы. Но это влечет за собой дополнительные материальные расходы, так как сколько воды вылил в канализацию, столько и придется вывезти ассенизационной машиной.

Поэтому более распространенными на наших дачных участках являются колодцы с фильтрующим дном, через которое в окружающую колодец почву просачиваются жидкие фракции нечистот.

Совет!
Если вы решили сэкономить на вывозе сточных вод, сделав канализационный колодец негерметичным, тогда вам придется при строительстве учесть некоторые нюансы, иначе вокруг колодца в скором времени образуется плохо пахнущее болото, а воду из расположенных неподалеку водоносных колодцев невозможно будет пить.

Основное требование, как уже было сказано выше, расстояние между канализационным и питьевым колодцами должно быть не менее 30 метров. Глубина канализационного колодца будет зависеть от структуры почвы, вам необходимо дойти до хорошо фильтрующего грунта (песка).

Дно такого канализационного колодца необходимо засыпать щебнем высотой от 30 до 40 см. Если на вашем участке высокий уровень грунтовых вод (1,5 мили выше), вам нельзя использовать такой вид колодца, так как фекальные воды смешаются с грунтовыми и это может привести к отравлениям или другим неприятным последствиям.

Из чего делать канализационный колодец?

Канализационные колодцы бывают:

Колодец из пластика

Кирпичные;
Железобетонные;
Деревянные;
Пластиковые в сборе.

На практике для строительства канализационных колодцев используют самые различные материалы. Можно выложить стены колодца красным или силикатным кирпичом, можно облицовывать стенки канализационного колодца деревянными досками, пропитанными специальным раствором против гниения.

Зачастую используются и совсем нетрадиционные материалы, к примеру, нередко встречаются колодцы, стенки которых выложены обрезанными тракторными шинами.

Но все же чаще всего для строительства канализационных колодцев используют железобетонные кольца из-за простоты конструкции и легкости установки.

Самые простые в установке пластиковые канализационные колодцы.

Фактически для их установки необходимо только выкопать яму требуемого размера, выложить фундамент, установить колодец и подключить сточную трубу. Но пока для среднего потребителя стоимость таких колодцев еще достаточно высока, хотя такой вид канализационных колодцев является наиболее экологически чистым и со временем себя окупает.

Период вывоза нечистот значительно увеличивается. В среднем нечистоты из пластиковых колодцев вывозить необходимо один раз в год.

Как провести канализацию с жб колодцами?

Канализационный колодец

Понятно, что канализационный колодец будет состоять из нескольких железобетонных колец. Схема канализационного колодца проста — это несколько колец, стоящих друг на друге и скрепленных между собой.

Схема установки:

Установите первое кольцо в отведенном месте для канализационного колодца.
Теперь необходимо копать внутри и по краю кольца саму яму. Время от времени нужно обсаживать кольцо вниз, для этого потребуется не менее двух человек, чтобы кольцо отсаживалось без перекосов. Да, удобнее всего, если один человек будет копать а второй вытаскивать грунт.
Когда верхний край первого кольца опустится до уровня земли, сверху точно на первое кольцо устанавливаем второе, причем «замки» колец необходимо располагать друг над другом.
Все продолжаем в том же духе, пока все кольца не опустятся ниже уровня земли. Тщательно измерьте на какой глубине к колодцу подходит сливная канализационная труба. Учтите, что труба должна заходить в канализационный колодец на глубине не меньше 0,6 метра от поверхности, иначе она будет замерзать зимой.
Не забудьте, что отверстие в верхнем кольце для ввода трубы необходимо пробить, пока кольцо не ушло под землю.

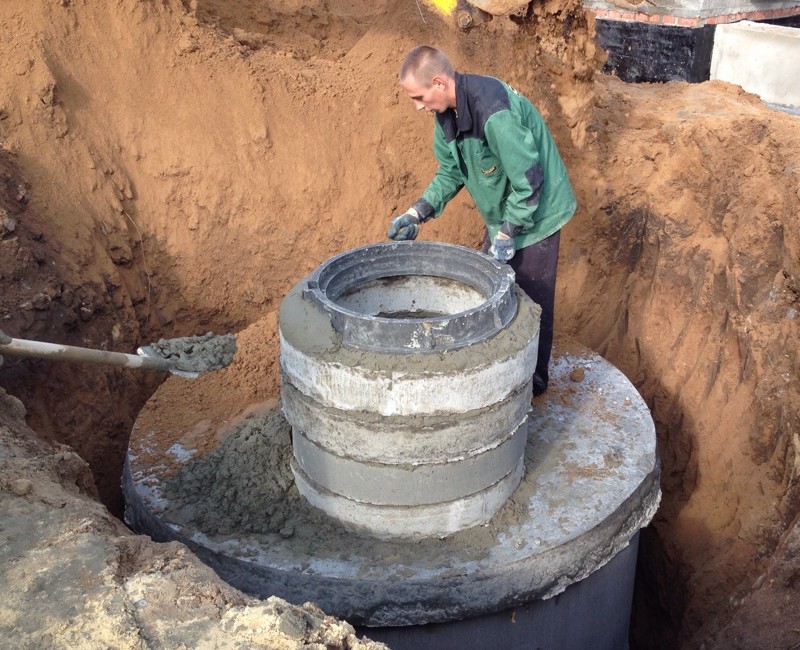

Сверху над кольцами делаем опалубку из кирпичной кладки (это необходимо для утепления канализационного колодца).
На опалубку устанавливаем железобетонную плиту с люком.
Канализационный колодец обязательно гидроизолируется сверху. Это необходимо для того чтобы талая вода или осадки не попадали в канализационный колодец.

Схема канализационных колодцев типа септиков более сложная, но своими руками такой колодец также вполне можно сделать. Фактически септик является простейшим очистным сооружением для очистки небольших объемов сточных вод.

Упрощенная схема септика представляет собой два (или более) расположенных рядом колодца, соединенных переливной трубой.

При этом первая емкость представляет собой камеру с герметичным дном и в ней происходит начальное отстаивание нечистот. По мере ее наполнения, более легкие жидкие фракции по переливной трубе попадают во вторую камеру с фильтрующим основанием и уже почти очищенные сточные воды уходят в грунт.

Как и обычные канализационные колодцы, септики выпускаются и в готовом виде в виде двух соединенных пластиковых емкостей. В этом случае вам остается только подготовить соответствующую яму и подключить канализационную трубу, идущую от дома.

Использование вместо обычного колодца септика имеет ряд преимуществ:

гораздо более высокая степень очистки и меньшее загрязнение почвы вокруг колодца;
практическое отсутствие неприятных запахов рядом с колодцами;
увеличивается срок между вызовами ассенизационной машины;
септик является наиболее экологичным вариантом наружной канализационной системы из тех, которые можно соорудить своими руками.

Сточный колодец — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Сточные колодцы имеют плавно скругленные углы ( рис. 3.24, сечение 7 — 7), что позволяет свести к минимуму термические напряжения, способные возникнуть, когда в сточных колодцах поддерживается более низкая температура, чем температура грузового танка. Такая ситуация наблюдается на определенной стадии захолаживания грузового танка, при подготовке его к приему груза, когда разбрызгиваемый сжиженный газ испаряется не полностью, а частично остается и в жидком виде стекает в сточные колодцы. Разность температур между сточным колодцем и остальной частью грузового танка возникает по мере нагревания грузового танка в балластном рейсе, если в порту выгрузки зачистка грузовых танков судна не проводилась.
[1]

Сточные колодцы предназначены для сбора небольших количеств сжиженного груза и облегчения удаления его при зачистке грузовых помещений. Они могут быть установлены в межбарьерном пространстве, в поддонах брызгоотражателей и в грузовых танках газовозов.
[2]

Сточные колодцы грузовых танков, предназначенные для сбора остатков груза, могут иметь заглубление в междудонное пространство на 1 / А высоты вертикального киля, но не более чем на 350 мм. Твердый балласт ни на газовозах, ни на химовозах не предусматривается, однако если его применение необходимо, то он должен быть уложен так, чтобы при повреждении междудонного пространства не оказывал воздействия на грузовые танки.
[3]

Сточные колодцы призматических грузовых танков устанавливаются симметрично, по обе стороны относительно продольной переборки 6, вблизи внутренней поперечной переборки 8 так, чтобы они находились непосредственно под куполом танка. Продольные балки 2, проходящие по днищевому настилу / призматического грузового танка и попадающие на углубление сточного колодца 5, прерываются.
[4]

Если сточные колодцы установлены в межбарьерном пространстве или в поддонах брызгоотражателей, то они оборудуются температурными датчиками. Появление сжиженного груза в сточных колодцах газовоза, даже в незначительных количествах, вызывает понижение температуры, что свидетельствует о нарушении герметичности обшивки грузового танка.
[5]

Как видно, сточные колодцы каждого трюмного помещения смещены к их кормовой переборке. Они представляют собой небольшое углубление на 200 — 300 мм относительно общего уровня поддона или вторичного барьера. В таких углублениях монтируются температурные датчики 4 — Кабель, соединенный с ними, экранирован и помещен в металлическую трубу /, которая удерживается на переборке с помощью кронштейна 3 — На расстоянии примерно 3 м от сточного колодца устанавливается распределительная коробка 2, в которой сходятся кабели от других температурных датчиков, расположенных в этом же трюмном пространстве. Датчики температуры, расположенные в нижней части трюмного пространства, подключаются к одному шлейфовому извещателю, находящемуся на ходовом мостике и в центральном ПУ грузовыми операциями.
[6]

На газовозах с вкладными сферическими грузовыми танками сточные колодцы устанавливаются под вертикальной осью каждого из танков. Форма сточных колодцев круглая или прямоугольная. Сточные колодцы отделены от корпусных конструкций тепловой изоляцией. Колодцы небольших размеров принято называть сточными поддонами. Сточные поддоны обычно не оборудуются температурными датчиками и системой удаления скопившегося в них сжиженного газа. Их устанавливают под сальниками насосов и компрессоров, под часто используемой арматурой систем, содержащих сжиженный груз.
[7]

Применение на газовозах в конструкции двойного дна сточных колодцев глубиной до 0 25ЯДд, но не более 350 мм, позволяет уменьшить его высоту в районе нижней части сферы приблизительно на 300 мм, а следовательно, понизить амппликату ЦТ танков и груза.
[8]

Горячую воду, выброшенную из гидротормозов, собирают по каналам в сточный колодец и возвращают затем во второй резервуар на 400 м5 воды, где она и охлаждается естественным образом.
[9]

Сероводород может вызвать профессиональные отравления; отравления, иногда наблюдаемые при работе в сточных колодцах, часто обусловлены действием сероводорода.
[10]

Сероводород может вызвать отравления; его действием часто обусловлены отравления, иногда наблюдаемые при работе в сточных колодцах. При больших концентрациях могут быть и смертельные отравления.
[11]

Схема установки барометрического конденсатора.
[12]

Паро-газовая смесь из камеры поступает в конденсатор смешения, где пары смешиваются с охлаждающей водой и вместе с ней поступают в сточный колодец. Для того чтобы в конденсаторе сохранялся вакуум и в него не попадала вода из сточного колодца, конденсатор устанавливают на высоте 10 5 м над уровнем воды в колодце и конец сточной трубы опускают под воду.
[13]

Перегородка 14 имеет в нижней части зазор, через который вода проникает в камеру 15 и, переливаясь через перегородку 16, попадает в трубу 17 и далее в сточный колодец. По мере накопления в камере 12 модельный состав переливается через перегородку 13 и поступает в воронку 18, откуда сливается в ванночку 19, в которой он собирается и затем вновь используется для изготовления моделей. Перегородки 13 и 16 имеют разницу по высоте 2 мм, вследствие чего происходит отделение модельного состава от воды. Оболочки блоков поднимают из воды поворотом подвижной рамки 8, извлекают из зажимов 7 и направляют на засыпку песком. Продолжительность полной выплавки модельного состава из блока составляет в среднем Ю-15 мин. Производительность ее в среднем составляет 48 — 50 блоков в час.
[14]
