Стеновые панели трехслойные размеры: Трехслойные стены | Betonika

3НС 35-28-30-250 т-3,1-11 по стандарту: Серия 1.132.1-14

увеличить изображение

Стандарт изготовления изделия: Серия 1.132.1-14

Панели наружных стен 3НС 35-28-30-250 т-3,1-11 унифицированные железобетонные изделия прямоугольной формы, состоящие из трех слоев и имеющие различные конфигурации проемов. Все панели запроектированы толщиной 30 см. Внутренний утепленный слой выполняется из полистирольного пенопласта. Подразделяются на несущие и самонесущие. Профили по периметру наружного слоя запроектированы из условия устройства стыков открытого типа с направляющими и водоотбойными элементами.

Применяются панели с гибкими связями при строительстве крупнопанельных жилых сооружений с шагом поперечных стен от 3 до 3,6 м, при высоте этажа 2,8 м. Их используются для застройки наружных несущих стен в зданиях 5-9 этажей в высоту. Подходят для климатических районов с температурой не ниже -40 градусов. Допустимо использование трехслойных стеновых панелей для застройки зданий с балконами консольного типа при температуре в регионе строительства до -22 градусов. Крепления внутренних слоев способны выдерживать ветровые нагрузки I-III групп ветровых районов в соответствии со СНиП II-6-74. Панели предназначены для применения в обычных инженерно-геологических условиях.

Расшифровка маркировки

На конструкции необходимо нанесение отличительных информативных обозначений. Согласно Серии 1. 132.1-14совокупность букв и цифр 3НС 35-28-30-250 т-3,1-11 будет расшифровываться следующим образом:

1. 3НС наружная стеновая трехслойная панель;

2. 35 длина;

3. 28 высота;

4. 30 толщина;

5. 250 марка бетона М250;

6. т тяжелый бетон;

7. 3,1 конфигурации правого и левого торцов;

8. 11 вид проема.

Материалы и производство

Изготовление наружных трехслойных стеновых панелей 3НС 35-28-30-250 т-3,1-11 осуществляется горизонтально, фасадной стороной вверх. Основным материалом для производства панелей выступает тяжелый бетон марки М250 по прочности на сжатие. Показатели водонепроницаемости и морозостойкости зависят от климатических особенностей и условий эксплуатации, подбираются индивидуально.

Для армирования панелей используются пространственные каркасы. КПВ для внутреннего слоя, КПН для наружного. Их сборка осуществляется из плоских и гнутых сеток с соединением контактной сваркой сварочными клещами. Качество сварных соединений должно соответствовать ГОСТ 10922-75. Подбор арматурных элементов по маркам и классам осуществляется по СНиП II-21-75.

Элементы гибких связей (подвески, подкосы, распорки) необходимо обрабатывать специальными антикоррозионными составами. Используется цинк, наносимый гальваническим способом или методом горячего цинкования. Процедуры должны соответствовать требованиям СНиП 2.03.11-85.

Утепленный слой изготавливается из полистирольного пенопласта марки 25 вида ПСБ С толщиной 50 мм по ГОСТ 15588-70. Отделка фасадных поверхностей должна отвечать ГОСТ 11024-84 и зависит от требований проекта.

Транспортировка и хранение

Складирование и транспортировка осуществляются вертикально. На верхней грани в пределах толщины внутреннего несущего слоя расположены строповочные петли, предназначенные для подъема конструкций. Разгрузочно-погрузочные работы следует осуществлять с применением самобалансирующих траверс, обеспечивающих вертикальное положение строп.

Опирание панелей должно производиться исключительно на внутренний бетонный слой. Нижний противодренажный гребень должен иметь воздушный зазор не менее 2 см. Входящий в состав панелей утеплитель требует исключить возможные возгорания пенопласта соблюдением пожарной безопасности при складировании и транспортировке изделий.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Трехслойные стеновые панели для стен: размеры

Трехслойные стеновые панели применяются при строительстве многоэтажных жилых домов, коттеджей и промышленных объектов.

Изготавливаются в заводских условиях из трех плит, которые соединяются между собой арматурным каркасом.

В свободное пространство укладывается теплосберегающий материал. Выпуск таких панелей позволил ускорить и оптимизировать процесс ведения строительства.

Рассмотрим виды железобетонных плит и их характеристики, достоинства и недостатки, нормативные требования к производству.

Содержание

Особенности панелей

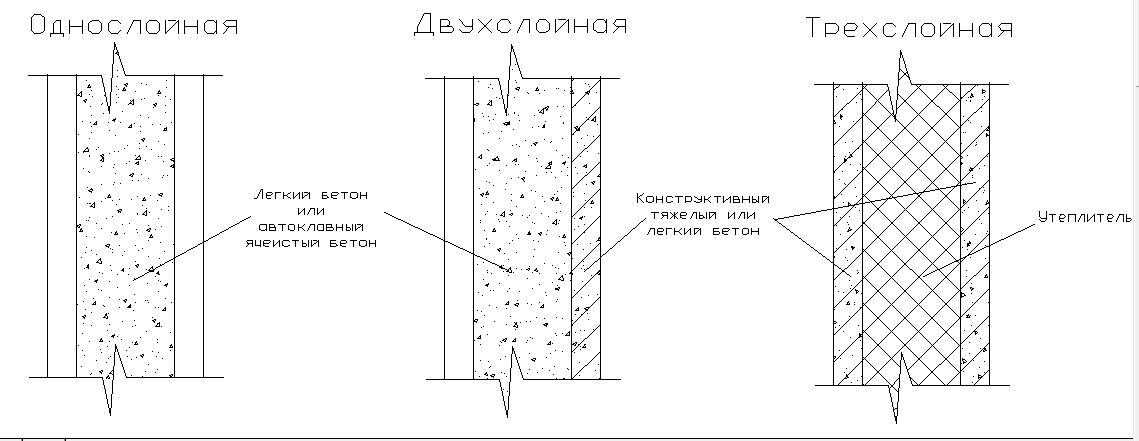

В зависимости от конструктивных особенностей железобетонные стеновые панели делятся на виды:

№ВидыХарактеристики
1ОднослойныеИзготавливают из бетона на пористых заполнителях: пенобетон, газобетон, зольный гравий. Заполнителями служат керамзит, шлак, и т.д. Наружная сторона покрыта облицовочным слоем толщиной 2—4 мм для защиты панели от воздействия влаги и других атмосферных воздействий. Внутреннюю часть штукатурят.
2ДвухслойныеПроизводят из двух слоев: наружного и утепляющего. На внутренней стороне плиты закрепляют утеплительный материал, покрывают его цементным раствором. Устанавливают конструкцию теплосберегающей стороной вовнутрь.
3ТрехслойныеИзготавливаются в виде сэндвича из двух наружных плит и утеплителя между ними. Обладают повышенными свойствами сохранять тепло и не пропускать уличный шум.

В зависимости от своих конструктивных особенностей панели по-разному принимают и распределяют приходящиеся на них нагрузки.

В зависимости от устойчивости к нагрузкам делятся:

Вид в зависимости от устойчивости к нагрузкамХарактеристикиМатериалы изготовления
НесущиеПринимают и распределяют нагрузки от своей массы, перекрытий, отделочных материалов.Блоки от мелких до крупных. Внутренние панели изготавливают пустотелыми, сплошными, часто ребристыми или с ребрами, расположенными по контуру плиты.
СамонесущиеПринимают нагрузки своего веса и ветровые воздействия и переносят их на каркасную часть постройки.Крупные панели.
НавесныеВыдерживают в пределах одного этажа ветровые нагрузки и собственную силу тяжести.Многослойные легкие энергоэффективные материалы. Служат в качестве ограждающей конструкции.

В качестве утеплителя служит минеральная вата, стекловолокно и др. пожаробезопасные материалы.

Наружный слой изготавливают в зависимости от требований к эксплуатационным, защитным, декоративным свойствам.

Он может быть отделан бетоном, плиткой, природным камнем, присыпан декоративным щебнем или окрашен фасадной краской.

Для монтажа стен и перекрытий в отапливаемых домостроениях применяют многослойные стеновые панели, в конструкцию которых входит: наружный защитно — отделочный, теплосберегающий и несущий слои.

Требования к стеновым панелям

Стеновые панели проходят строгий контроль качества и соответствования требованиям

Панели стеновые, применяемые в строительстве, должны соответствовать требованиям нормативных документов:

  • строгое соответствие размеров и геометрических форм;
  • высокие показатели по теплосбережению и шумоизоляции;
  • высокая прочность, небольшой удельный вес;
  • огнестойкость;
  • качественное армирование, все места пересечений арматуры должны быть скреплены между собой при помощи сварки;
  • качество выполнения стыковочных соединений;
  • устойчивость к атмосферным и механическим воздействиям;
  • экономичность.

Высокая устойчивость железобетонных стеновых панелей обеспечивается при их соединении между собой и с перекрытиями. Сами по себе ЖБИ панели недостаточно устойчивы за счет своей формы: большая длина, ширина и малая толщина.

Недостатки

К недостаткам железобетонных плит можно отнести то, что за счет большого веса и размеров приходится привлекать специальную технику при транспортировке и монтаже блоков.

Как отличить качественные ЖБИ

Не имея специального оборудования, качество используемого при изготовлении бетона определить не получится. Но есть несколько секретов, как визуально попытаться установить качество стеновой панели.

Марку бетона можно определить по цвету:

№Марка бетонаЦвет
1М 100Серый.
2М 200Серый.
3М 300Серо—голубой, синий.
4М 400Синий, сине—зеленый.
5Пористая смесь бетона с пескомЖелтоватого или коричневатого оттенка

Если при внешнем осмотре видны дефекты и тонкая арматура, то скорее всего, плита плохого качества

Поверхность плиты должна быть без трещин, сколов, и других дефектов. Арматура не должна выступать из бетонной плиты.

По ГОСТу петли изготавливаются из металла толщиной более 10 мм.

Если видите, что петли выполнены из тонкого металла, можно предполагать, что на внутреннем армировании тоже сэкономили.

Если при осмотре выявили хоть один из описанных недостатков, такие стеновые панели лучше не покупать. Сэкономив на материале, потеряете на том, что постройка прослужит намного меньше и будет нуждаться в выполнении частых ремонтных работ.

Маркировка панелей

Каждая стеновая панель промаркирована, что позволяет узнать ее характеристики

ЖБИ обязательно должны быть промаркированы буквами и цифрами, написанными через тире.

Первая группа символов указывает на назначение и габаритные размеры конструкции. Пример маркировки ПСТ 700—350—25, где длина 700 см, ширина 350 см, толщина 25 см.

Далее указывают класс и тип бетона, используемого при производстве: Я — ячеистый, Т — тяжелый, Л — легкий.

Последняя часть маркировки указывает на дополнительные параметры:

  • устойчивость к сейсмическим колебаниям грунта больше 7 баллов обозначают буквой C;
  • возможность эксплуатации при температуре ниже, чем 40 градусов, буквой М;
  • проницаемость: нормальная — Н, пониженная — П, очень низкая — О.

Также в маркировке указаны следующие параметры:

  1. Форма, конфигурация торцевых сторон.
  2. Расположение и размеры дверных и оконных проемов.
  3. Тип и месторасположение армирования.
  4. Наличие и форма штроб в примыканиях смежных элементов.

Наиболее оптимальным вариантом для энергоэффективного строительства является применение трехслойных железобетонных панелей.
