Стеновые железобетонные панели: трехслойные, наружные

В строительстве домов для жилого фонда, а также для промышленных целей используют стеновые железобетонные панели, которые, как правило, производятся только в заводских условиях. При производстве используют армированную металлическую основу (каркас) или специальные сетки из бетонного материала. Стеновые панели жб обладают повышенными техническими характеристиками, в том числе противодействие влиянию огню, а также повышенными техническими характеристиками эксплуатации. На этой странице вы узнаете о преимуществах ЖБИ блоков в строительстве.

Наружные железобетонные стеновые панели выпускаются из бетонного раствора различных марок. При производстве разделяют продукцию на внутренние и наружные элементы.  Допускается использование теплоизолирующих материалов, что характерно для внутренних блочных систем.  Существует регламент, который определяет стеновые железобетонные панели размеры, в качестве таковых являются СНиП, ГОСТ 13015. 0-83  и ГОСТ 11024-84.

Содержимое

• 1 Какие бывают стеновые конструкции
• 2 Конструкции для жилого фонда и промышленного назначения
• 3 Требования к выпуску продукции
• 4 Вывод!

Какие бывают стеновые конструкции

Панели стеновые внутренние железобетонные подразделяются по нескольким признакам, которые дают полную картину материала и сферу применения.

Система армирования продукции стеновые жб панели подразделяется:

• по признаку предварительной напряженности;
• признак армирования обычным способом.

Плотность и классификация бетонной основы:

• особо тяжелая плотность, от 2,5 т/куб.м;
• тяжелый класс, плотность от 1,8 т-2,5 т/куб.м;
• легкий класс, плотность до 1,8 т/куб.м;
• особо легкая категория, плотность до 700 кг/куб.м.

Состав компонента вязкости:

• цементно–бетонная основа;
• силикатно-бетонный состав;
• бетонно-гипсовый состав.

Панели стеновые железобетонные серия определяются по типу строения:

• сплошная серия;
• пустотелая категория;
• класс применения одного вида бетона;
• класс применения разных видов бетона.

Важно! Каждая серия и марка конструкции используется для определенного вида здания, и целевое назначение подразделяют на общественные и жилые здания, промышленные объекты,  а также для инженерных сооружений.

Конструкции для жилого фонда и промышленного назначения

Трехслойные железобетонные стеновые панели используют для строительства в жилом фонде и для промышленных целей. В зависимости от количества этажей используют необходимую серию железобетонных изделий. Важный элемент состава состав продукции включает в себя:

• несущий слой блока конструкции;
• слой теплоизоляции;
• декоративный слой (лицевой слой изделия).

Железобетонные панели стеновые цена лицевого варианта определяется на основе использования материалов и технологии (Вам будет интересно от чего зависит стоимость блоков для фундамента). Существует гладкий вариант обработки (под покраску),  декоративный цветной бетон с пигментами краски, которые добавляются в бетонный раствор. Для жилищного строительства декоративный элемент может быть выполнен «под кирпич» или «колотый камень».  Эксклюзивный вариант обработки для жилищного строительства представлен фактурным типом с обнажением зерен декоративной отделки.  Для загородного строительства можно использовать декоративный вид «поцарапка», которая придает эстетический вид зданию в целом. Также будет полезно знать как рассчитать ленточный фундамент.

Существуют также дорогостоящие варианты декоративной отделки, при этом панель стеновая железобетонная размеры зависят от выбранного типа отделки – камень искусственный, природный камень или мраморная крошка. Допускается выпуск конструкций в двух оболочках. Теплоизоляционным материалом, который используется при производстве, является минеральная вата или пенополистирол. Толщина стеновых панелей железобетонных указывает на коэффициент теплопроводности, которая указывается при выпуске готовой продукции. Также рекомендуем почитать о блоках ФБС и их разновидности.

Требования к выпуску продукции

На каждом производственном участке есть жесткие требования, которые определяют качество продукции. Важные  критерии выпуска продукции, это:

• точная толщина железобетонной стеновой панели и ее геометрические размеры;
• требования соответствия веса и габарита продукции;
• соблюдение требований ГОСТ и СНиП;
• качественная обработка поверхности изделия.

Отклонение от габаритных размеров допускается в пределах +/-5 мм (для закладных элементов, колонн, балок),  и +/-10 мм для других типов железобетонных изделий. Отклонение иных параметров допускается в пределах не более 3 мм.

Вывод!

Качественная обработка поверхности лицевой части не требует дополнительной обработке, и практически сразу готова для эксплуатации и строительства. При выборе конструкции необходимо обратить внимание на маркировку (тяжелая, легкая, очень легкая, очень тяжелая), которые дают эффективную почву для каждого этапа строительства здания, как жилого назначения, так и для промышленных целей. Готовые блоки должны быть удобны для транспортировки, а также для разгрузочных и погрузочных работ.

Рекомендуем к прочтению — как выбрать фундаментные блоки.

Панели железобетонные стеновые: размеры ГОСТы

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Преимущества стеновых железобетонных панелей

Стеновые панели из бетона изготавливаются в условиях промышленного производства. Представляют собою бетонную конструкцию с каркасом из арматуры. Могут использоваться при строительстве внутренних и наружных стен, быть монолитными или с теплоизоляционным покрытием. При их производстве задействованы два материала, а готовое изделие сочетает в себе все лучшие их характеристики:

• армированная конструкция добавляет прочность бетону, особенно при работе панели на растяжение и изгиб;
• стеновой железобетон легкий;
• не представляет труда изготовить стеновую панель любой формы;
• дешевые;
• надежные и долговечные;
• железобетонные панели для стен не разрушаются от действия атмосферных осадков, солнечных лучей, не боятся перепадов температур;
• при пожаре не горят и не плавятся;
• устойчивы к биологическому и химическому воздействию.

Преимущества использования плит из железобетона

Пошаговая инструкция возведения своими руками

Возведение жилого дома из ЖБ панелей проходит в несколько этапов.

1. Разработка проекта и инженерных коммуникаций. Ввиду того, что бетонные плиты для стен и перекрытий изготавливаются на заводах, проект будущего дома должен быть точным, подробным и тщательно продуманным.
   Во время строительства нельзя будет изменить расстановку дверей, окон и планировку комнат. Заранее должно быть рассчитано расположение вентиляционных каналов и иных коммуникаций.

2. Строительство фундамента. Для жилого дома из ЖБ панелей следует выполнить надежное основание. Поэтому, закладывается глубокий монолитный ленточный фундамент или основание из бетонных плит.
3. Монтаж панелей. После того, как будет готов фундамент, начинают устанавливать стены и перекрытия. На данном этапе не обойтись без помощи автокрана и профессиональных монтажников. Для монтажа панелей необходим кран грузоподъемностью не менее 120 т и бригада монтажников в количестве 4-6 человек.
   Панели устанавливают в проектное положение на подстилающий слой раствора на фундамент, фиксируя при помощи временных опор. Все конструкции и детали одного этажа устанавливаются в течение 1-2 дней. Для скрепления панелей между собой на вертикальной стороне плиты присутствуют петли, расположенные на расстоянии 400-500 мм друг от друга.

   В эти петли вставляется арматура и приваривается. Место соединения панелей заделывается постепенно. Первым делом мастерят опалубку и заполняют ее бетонным раствором стыковочные швы по контуру несущего слоя плит. Это делает бетонную конструкцию монолитной.

   После того как бетон застынет, временные опоры убирают и, при необходимости, начинают устанавливать плиты второго этажа. Финишная герметизация стыков производится после того, как коробка дома будет полностью собрана.

   Промежутки по контуру заделывают полиуретановой пеной или минеральной ватой. Следующий шаг – «зачеканивание» швов наружного слоя ЖБ конструкций.

4. Монтаж перекрытий. В доме из панелей используют сборные перекрытия, складывающиеся из многопустотных конструкций марок ПК и ПБ. Эти плиты имеют хорошую несущую способность и звукоизоляцию.
5. Строительство кровли. После возведения стен и перекрытий начинаются работы по строительству крыши. Выбор материала для крыши для такого дома не имеет значения. Это может быть дерево, кирпич, блоки.
6. Отделка. Современные бетонные панели производят такими, которые не требуют лишней работы. Внутренний бок панели достаточно лишь покрыть финишной штукатуркой, после чего ее можно окрашивать, оклеивать обоями или декорировать любым другим способом.

Если заводской декор наружных стен отсутствует, то поверхность можно отделать любым способом: декоративной штукатуркой, сайдингом, природным камнем, покрасить.

Классификация стеновых железобетонных панелей

При классификации бетонных панелей для стен руководствуются назначением и конструкцией изделий. Существует несколько типов классификации.

По назначению разделяют:

• для строительства многоэтажных домов;
• идущие на изготовление цокольных этажей, подпольев, чердачных помещений;
• для жилищного строительства;
• на возведение промышленных объектов.

Схема стройки дома с использованием железнобетонной стеновой панели

По конструктивным особенностям:

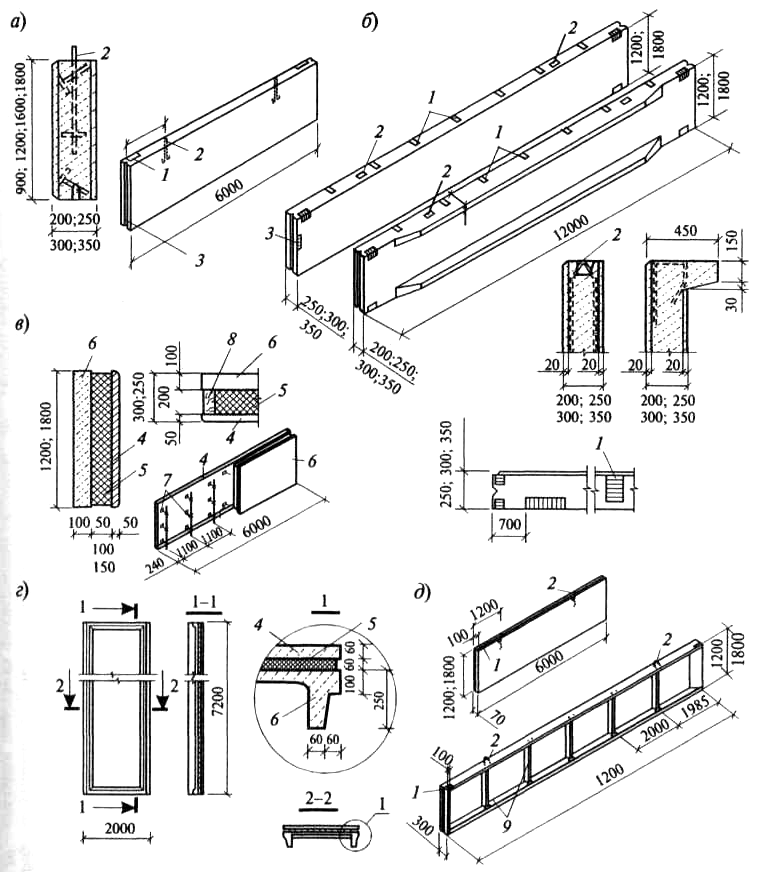

Стеновые железобетонные панели по количеству слоев

• цельные;
• составные;
• из бетона нескольких видов.

По количеству слоев бывают в один, два и три слоя. Однослойные — самые легкие, при их изготовлении используется материал одной марки. Чтобы упростить дальнейшую обработку, на внутреннюю часть плиты наносится специальное цементное покрытие.

Двухслойные цельные состоят из двух слоев: несущего внутреннего из армированного бетона M150 и наружного — легкого теплоизолирующего материала марки M35 – M75. Трехслойные плиты напоминают сэндвич. Состоят из двух железобетонных плит с внутренним слоем утеплителя из экструдированного пенополистирола. Для соединения слоев используется сварной каркас из арматуры. Конструкцию отличает большой вес и стоимость, но, с точки зрения производства, повышенные затраты оправданы.

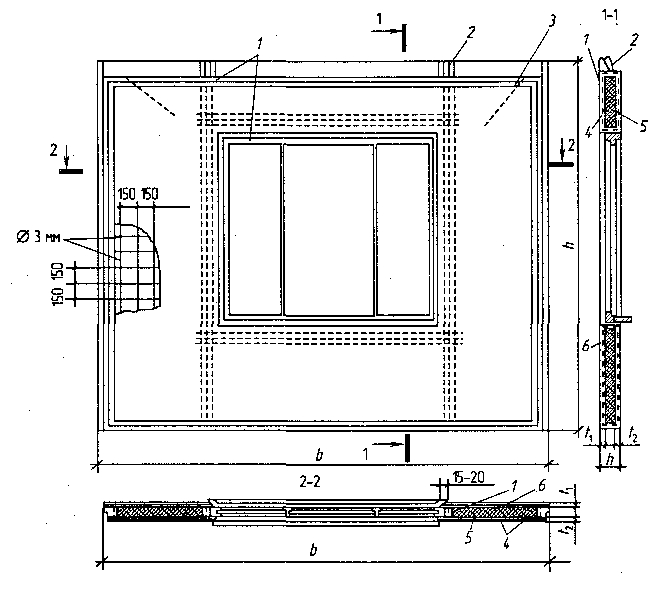

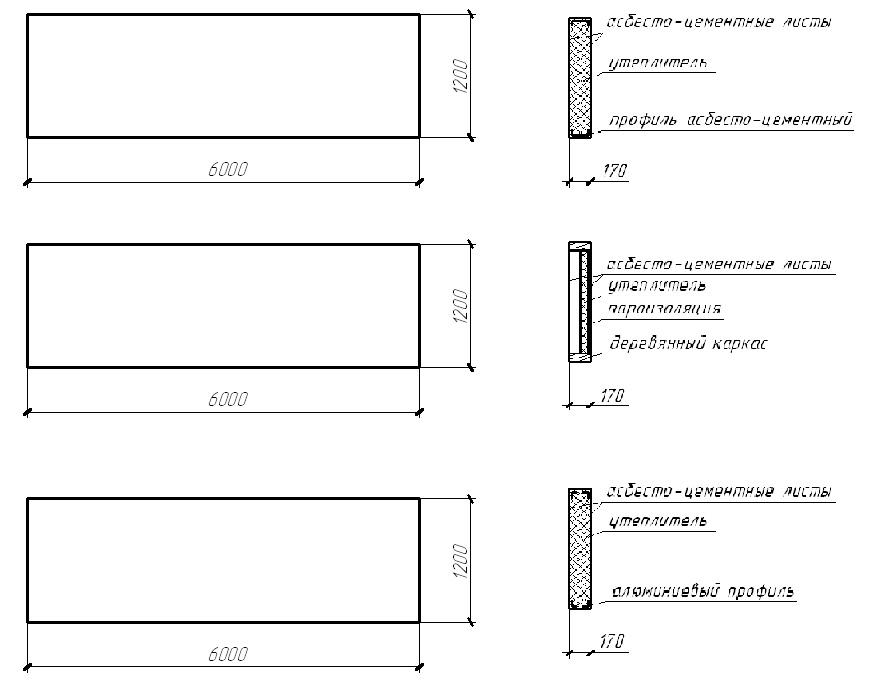

Строение некоторых марок трехслойных панелей

Железобетонные панели по-разному воспринимают нагрузки, разделяются на следующие типы:

• навесные;
• несущие;
• самонесущие.

Строить самому или заказать услугу под ключ

Можно возвести частный дом самостоятельно, привлекая к каждому этапу строительства отдельные бригады рабочих, или заказать выполнение данной задачи в профессиональной строительной фирме. Оба варианта имеют свои явные плюсы и минусы, но имеются и скрытые нюансы, которые тоже необходимо учитывать.

Возведение нового дома самостоятельно

Строительство дома из ЖБИ панелей — задача не для самостоятельного выполнения.

Рассмотрим вариант строительства из привычных материалов:

1. Создание проекта. Это сложные чертежи и расчеты, которые необходимо заказать в специальных организациях.
2. Получение необходимых разрешений для строительства, что может быть затянуто по срокам из-за бюрократических проволочек.
3. Выбрать, закупить и доставить необходимые строительные материалы, что затратно по времени и сложно без строительного опыта.
4. Само строительство. Если проект подразумевает капитальное строение, а не летнюю дачу, то без привлечения строительных бригад не обойтись. Не ошибиться в квалификации наемных работников и оценить качество их работы по завершении строительства — сложная задача для непрофессионала.

Вероятность того, что стоимость дома при строительстве своими силами будет больше, чем планировалось изначально, высока. Необходимо учитывать, что могут возникнуть затраты на переделку некоторых работ спустя время.

Строительство малоэтажного дома под ключ

При заказе все вопросы по созданию проекта, получению разрешений и организацию самих работ берут на себя профессионалы, что экономит время и силы заказчика. Суммы, условия выполнения и сроки будут прописаны в договоре, что гарантирует выполнение полного объема работ без дополнительного контроля и затрат со стороны заказчика. Также время строительство дома сокращается в сравнении с самостоятельным возведением.

Наименование стеновых плит

Стеновые железобетонные панели делятся на несколько типов.

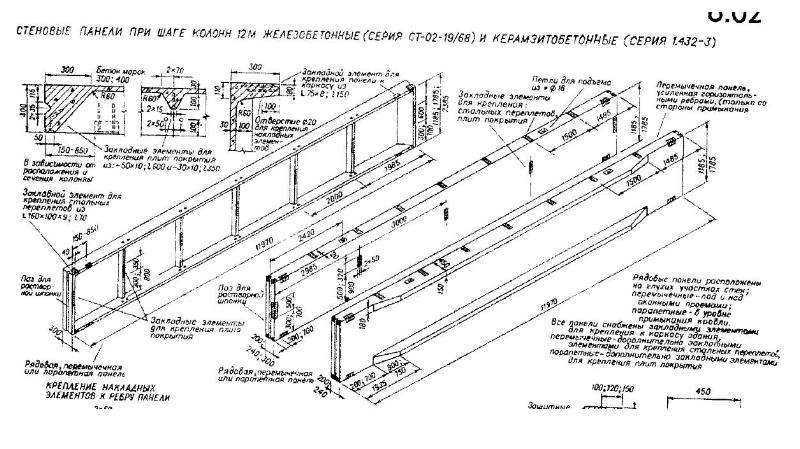

Размеры стеновых конструкций

При строительстве жилых домов применяются стандартные изделия шириною с высоту этажа и длиною на одну или две комнаты. Внешние стены могут иметь дверные и оконные проемы, в плитах для перегородок только дверные проемы. Для производственных помещений идут изделия длиною 6, 9 и 12 метров. В зависимости от количества слоев стеновые панели имеют толщину в пределах 20–50 см.

Изготовление бетонных панелей происходит в строгом соответствии с требованиями ГОСТ 31310-2005, ГОСТ 13015-2003

Размеры бетонных панелей для стен регламентированы ГОСТом. Они считаются главным параметром при проектировании зданий. Габариты и величины проемов задаются в проектах.

Технические требования к ЖБИ

К железобетонным конструкциям вообще и стеновым панелям в частности предъявляется целый ряд технических требований:

1. Точные размеры и геометрические формы. Оптимальная конструкция узлов и соединений. Точное местонахождение закладных элементов.
2. Соответствие веса и размеров сборных железобетонных конструкций эксплуатационным возможностям грузоподъемных и транспортных средств.
3. Габариты ЖБИ конструкций в пределах допусков и отклонений, установленных ГОСТ 130-15.4—84.
4. Размеры закладных элементов соответственно проектным значениям с погрешностью не более ±5 мм.
5. Допустимое смещение осей закладных элементов для колонн, балок и ферм не больше 5 мм, для других ЖБИ — не более 10 мм.
6. Расположение закладных деталей заподлицо с поверхностью железобетонных изделий или выше не более 3 мм.
7. Качественная обработка изделий и отсутствие необходимости в дополнительной отделке.

Марки бетона

К материалу стен предъявляются высокие требования по прочности и плотности, он должен хорошо прилегать к арматуре и предохранять от коррозии. В зависимости от условий эксплуатации стен, от материала дополнительно потребуется морозоустойчивость и жаростойкость, водонепроницаемость, устойчивость к агрессивной среде, перепадам температур и атмосферным осадкам.

Для изготовления ЖБ плит используют следующие виды бетона:

• на изготовление наружных стен жилых помещений идет тяжелый с утеплителем, легкий пористый или ячеистый бетон;
• для стен неотапливаемых строений применяют тяжелые бетоны класса от B15;
• однослойные выполняют из бетона легкого от M50, ячеистого автоклавного M25 и выше;
• на изготовление трехслойных панелей идет бетон тяжелый марки от M150 и легкий M100 и выше.

Таблица марок и классов бетона

Качество поверхности

Строение железобетонных стеновых панелей

Для оценки качества поверхности стеновых железобетонных панелей используется четыре класса: от A3 до A7. Они задаются по проекту, при отсутствии данных принимают A6 и A7. Критерием оценки качества выбраны допуски прямолинейности и величина неровностей. Чем меньше цифра, тем более высокие требования к поверхности.

На железобетонной плоскости не допускаются сколы, трещины, раковины, пятна жира и ржавчины. Не должны выступать участки арматуры, если это не монтажные петли или рабочие выпуски. Чтобы добиться требуемого качества A3 и A4, на поверхности выполняется шлифовка и затирка дефектов.

Железобетонные изделия относятся к самым популярным в строительстве. Они позволяют за короткие сроки возводить качественные жилые дома и промышленные помещения невысокой стоимости.

Как осуществляется транспортировка и хранение железобетонных изделий

Транспортировку ЖБИ обычно выполняют на грузовых машинах. Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах. Во время перевозки и при складировании возможны повреждения ЖБИ.

Поэтому важно соблюдать правила хранения ЖБИ, даже если строительство планируется в ближайшие дни. Участок для складирования должен иметь ровную поверхность. Следует исключить контакт ЖБИ с землей. Если нет навеса, пользуются укрывным материалом. Между плитами перекрытий прокладывают деревянные бруски для снижения напряжения.

Маркировка панелей

Маркировка наносится на реберной поверхности изделия несмываемой краской. Включает в себя три группы из букв и цифр, для их разделения используется тире. Определен следующий порядок:

Таблица марки и размеров плоских железобетонных плит

• первая цифра относится к конструктивным особенностям, для монолитных конструкций — от 1 до 3, составные маркируются числами 4–6;
• буквы B и H указывают на принадлежность ЖБИ к внутренней или наружной поверхности соответственно;
• по месту установки наносятся буквы C — стены, Ч — чердак, Ц — цокольное помещение;
• габариты в дециметрах наносятся цифрами.

Видео по теме: Дом из железобетонных панелей

Публикации по теме

Характеристики и возможности применения газобетонных блоков Ютонг

Критерии выбора между полипропиленом и металлопластиком

Изготовление и особенности железобетонных перемычек

Тонкости оформления

Главный недостаток старых ж/б домов – безликость и непродуманность планировки, съедающая много полезной площади, давно неактуальна. Огромным преимуществом новой технологии является возможность проектирования жилья любой сложности и его доработки по требованию заказчика. Фантазия архитектора позволяет создать конструкцию на любой вкус – от горизонтально-ориентированного Дома прерий в стиле Фрэнка Райта, до причудливо-фантастического строения по мотивам гениального Антонио Гауди (самозабвенно использовавшего железобетон для своих бессмертных проектов).

Урбанистический дом у подножия Фудзи; бетон, стекло и облицовка натуральным деревом Источник makebestphoto. ru

Выбор архитектурного стиля позволяет подчеркнуть особенности конструкции и вкусы его хозяев. Наиболее часто встречаются дома из железобетона, выполненные в современных стилях, а именно:

• Минимализм. Оригинальный дизайн зародился столетие назад и до сих пор остается актуальным решением (особо ценимым в Скандинавских странах и Японии). Для него характерны четкие лаконичные формы и натуральная цветовая палитра светлых оттенков. Дом гармонично вписывается в ландшафт, панорамные окна и раздвижные двери не мешают солнечному свету проникать в комнаты.
• Хай-тек. Присутствует строгость интерьера в духе минимализма, а техничность и рациональность подчеркивается обилием металла и стекла. Излюбленные приемы – простор помещений, много света, неожиданно прозрачные лестницы, алюминиевые детали и оригинальные формы.

Крыша в стиле модерн по-барселонски Источник pinterest.es

• Модерн. Основа стиля – функциональность и комфорт. Допускается эксперимент с материалами, приветствуются контрастные и неожиданные сочетания цветов и силуэтов. Внешний облик загородного дома в стиле модерн узнается по растительным орнаментам и многочисленным заимствованиям из других стилей; эркеров, оригинальных крыш, многоугольных балконов, декоративных башен и балюстрад.

В целом железобетонные панели позволяют создавать сложные конструкции, используя любые виды облицовочных материалов. Чтобы дом служил долго, необходимо позаботиться о серьезной гидроизоляции и утеплении, а также продумать систему вентиляции.

Сборный железобетон

Сборный железобетон доступен во многих формах и размерах, включая структурные элементы и неармированные элементы. Панели являются наиболее распространенными элементами, используемыми в строительстве зданий, и могут служить в качестве конструкции, облицовки или того и другого. Являясь конструкционно-архитектурными панелями, они представляют собой экономичное решение для ограждений зданий. Панели могут быть цельно- или полусэндвич-панельными или пустотелыми. Цельные сэндвич-панели популярны, потому что они обеспечивают две прочные поверхности и позволяют заполнить пространство между ними изоляцией. Полусэндвич-панели содержат только одну бетонную поверхность и поэтому после монтажа требуют дополнительного утепления и отделки. Пустотные панели можно использовать для стен, но особенно хорошо они подходят для полов. Сердечники можно использовать для инженерных коммуникаций или иногда в качестве воздуховодов для отопления, вентиляции и кондиционирования воздуха (HVAC).

Следующие пункты описывают сборные железобетонные панели для малоэтажных зданий:

• Преимущества
• Размеры
• Установка, соединения и отделка
• Экологичность и энергетика
• Производство и физические свойства

90 007 Строительные нормы и правила

• Сравнительная стоимость
• Проект

Преимущества

Бетонные сэндвич-панели высокотехнологично спроектированы для обеспечения прочных и долговечных поверхностей стен, а также могут использоваться для полов. Сборные железобетонные панели (и другие изделия) изготавливаются в заводских условиях. Это не только способствует улучшению контроля качества, но и позволяет производить продукцию круглый год в любую погоду.

При проектировании зданий с использованием панелей одного преобладающего размера производство панелей становится повторяющимся процессом и становится более эффективным. После двухэтапного процесса заливки образовавшееся пространство между панелями можно заполнить изоляцией.

Еще одним преимуществом сборного железобетона является возможность быстрого монтажа панелей на месте. После того, как фундамент подготовлен, можно быстро установить панели для формирования ограждения. Это требует некоторого времени для заказа панелей, но является преимуществом на месте. Это также означает, что строительство может быть завершено на относительно небольшой площади и может позволить строить в таких погодных условиях, которые могут негативно сказаться на других типах строительства. Прочная, высококачественная бетонная конструкция, построенная с эффективным использованием рабочей силы, обеспечивает рентабельность конструкций.

Сборный железобетон, как и все бетонные конструкции, обеспечивает устойчивость к огню, гниению, термитам и плесени. Наружные стены могут выдерживать сильные ветры торнадо. Это прочная конструкция, которая защищает пассажиров от непогоды и стихийных бедствий.

Размеры

Сам процесс литья не ограничивается каким-либо конкретным размером, но, поскольку панели необходимо доставлять на грузовиках и монтировать на строительной площадке, их размеры практически ограничены. Когда завод по производству сборных железобетонных изделий и площадка расположены относительно близко друг к другу, длина панелей достигает 50 футов. Панели могут быть практически любого размера, если их могут вместить грузовики и улицы, а оборудование может их разместить.

Размер панели должен соответствовать проекту здания. Например, для одноэтажной конструкции панель может иметь высоту от 8 до 10 футов и длину от 20 до 30 футов. Для двухэтажного здания высота панели может составлять от 15 до 20 футов. Опять же, до тех пор, пока панель можно доставить на площадку, не создавая проблем на дорогах или под эстакадами мостов, размер диктуется самим зданием.

Установка, соединения и отделка

Бетон весит около 150 фунтов на кубический фут, поэтому сборные железобетонные изделия тяжелые. Например, цельная сэндвич-панель размером 10 на 20 футов и толщиной восемь дюймов (с трехдюймовым пространством для изоляции) весит более шести тонн. Краны и другое грузоподъемное оборудование должны быть соответствующего размера для работы с панелями. Жесткий контроль качества размеров позволяет быстро монтировать панели на месте с минимальной корректировкой на месте.

Сэндвич-панели крепятся болтами к фундаменту или плите. Перед креплением панель должна быть установлена, выровнена и выровнена. В это время он должен быть закреплен. Как правило, скоба остается на месте до тех пор, пока панель не будет соединена с соседними панелями, которые завершают конструкцию и обеспечивают поддержку. Панели с полым сердечником прикрепляются к дюбелям в фундаменте или плите, а ядро ​​заливается цементным раствором, чтобы создать колонну, которая структурно связывает стену с основанием.

Соединения между панелями выполняются либо с помощью цементных столбов (пустотные плиты), либо с помощью болтов или сварки пластин, залитых бетоном. Болтовые соединения должны быть обработаны герметиком для герметизации ограждения здания и защиты стальных соединений от ржавчины.

Архитектурная отделка сборного железобетона разнообразна. Бетон может быть полностью окрашен минеральными пигментами. Диапазон цветов довольно широк, если используется белый цемент. Одним из наиболее распространенных способов обработки поверхности является открытый заполнитель. Поверхности опалубки можно обработать замедлителями схватывания поверхности перед заливкой или после затвердевания поверхность бетона можно текстурировать с помощью абразивной или водоструйной очистки. Открытые заполнители обычно герметизируют, чтобы обеспечить дополнительную защиту от проникновения воды. В качестве альтернативы панели могут быть отлиты с опалубкой и окрашены краской для каменной кладки. Это позволяет имитировать многие другие виды отделки, такие как кладка вручную (кирпич или камень). Некоторые люди предпочитают отливать тонкий кирпич или бетонный блок на лицевую сторону панели. Третьи предпочитают прикреплять отделку на месте, чтобы создать либо полостную стену, либо барьерную стену.

Портландцементная штукатурка также подходит для отделки сборных железобетонных изделий и может наноситься непосредственно на лицевую сторону панелей.

Внутренние отделочные материалы могут подвергаться такой же обработке, что и наружные поверхности, могут подвергаться непосредственному нанесению штукатурки или краски или могут быть отделаны гипсокартоном для придания более традиционного вида.

Экологичность и энергоэффективность

С точки зрения устойчивости сборный железобетон может предложить что-то как в качестве материала, так и в отношении его характеристик. Что касается материала, он может содержать переработанные материалы, такие как летучая зола и арматура, что может способствовать получению кредитов в системах экологического рейтинга.

С точки зрения производительности система создает энергоэффективную оболочку. Сборные панели устанавливаются на месте и соединяются между собой. Размер панелей определяет расстояние между стыками, но часто количество стыков меньше, чем в других типах конструкций, что помогает создавать плотные ограждающие конструкции. Это защищает от нежелательных потерь воздуха и может даже потребовать замены воздуха. Обычно в зданиях из сборного железобетона уменьшают размеры оборудования для отопления, вентиляции и кондиционирования воздуха (ОВКВ) и увеличивают механическую вентиляцию.

Сборные изолированные панели могут снизить потребление энергии на 20-30 процентов в небольших зданиях. Это связано с тем, что панели настолько энергоэффективны, что имеют изоляцию в сочетании с тепловой массой бетона. Дополнительным преимуществом массивных стен является то, что они отлично подходят для звукоизоляции. Соседям по соседству может нравиться теплее или прохладнее, громче или тише, чем друг у друга, но изолированные бетонные панели означают, что они оба могут иметь все так, как им нравится.

В зависимости от расположения производства по отношению к проектной площадке, сборный железобетон также может вносить вклад в оценку местных материалов в некоторых рейтинговых системах экологичного строительства. Большинство бетонных материалов местного производства. Кроме того, производители сборного железобетона расположены по всей Северной Америке, и обычно панели закупаются у относительно близкого производителя, чтобы свести к минимуму время и расходы на доставку.

Производство и физические свойства

Зачастую производство панелей представляет собой высокоавтоматизированный процесс. Сооружаются формы, раскладываются отверстия, размещается арматура и, возможно, даже прокладывается трубопровод для механических или водопроводных нужд. Свежий бетон укладывается в эти формы в заводских условиях. Это значительно улучшает контроль за смешиванием бетона и температурой. Жесткий контроль качества осуществляется на каждом этапе процесса, включая корректировку толщины и других размеров для получения точных размеров панелей.

Панели можно отливать вертикально или горизонтально. Вертикальное литье похоже на монолитный бетон. Панели отливают в той же ориентации, в которой они будут размещаться при эксплуатации. Горизонтальное литье, возможно, более распространено, потому что проще и быстрее выложить панели, проемы и арматуру, а также залить бетон. После литья панели помещают в камеры для отверждения для придания им прочности и долговечности.

Литейные станины создают лицевую сторону панели. Горизонтальное литье также упрощает изготовление сэндвич-панелей. Это позволяет отливать две отдельные панели — одну внутреннюю, одну внешнюю, — так что между ними создается пустота. Затем пустоту можно заполнить изоляцией, чтобы улучшить характеристики панелей как части ограждающей конструкции. Это также обеспечивает некоторую гибкость для эстетики каждого готового лица.

Строительные нормы и правила

Производители панелей обычно предоставляют проектные, штампованные планы жилых домов на одну семью, которые они поставляют. Они также предоставляют ресурсы для ответов на вопросы строительных отделов. В больших зданиях принято проектировать здание по индивидуальному заказу. Производитель панелей предоставляет технические данные и спецификации для своих панелей. Дизайнеры используют эту информацию в своем анализе.

Сборный железобетон

спроектирован в соответствии с Международными строительными нормами и правилами, в которых есть положения, основанные на ACI 318, Требованиях строительных норм и правил для железобетона.

Сравнительная стоимость

Сборный железобетон — это первоклассный метод строительства, предлагающий множество преимуществ в производительности. Когда в процесс можно включить повторение, становится все более рентабельным и экономичным. Таким образом, это чаще встречается в зданиях среднего и большого размера. Дополнительную информацию о сборном железобетоне можно получить на сайте .

Фотографии предоставлены Dukane Precast.

Проект жилого дома из сборного железобетона

Проект премиум-класса: Сборные кондоминиумы Melrose Places

Здание кондоминиума из 48 квартир в Мелроуз-Парк, штат Иллинойс, демонстрирует, насколько универсальными могут быть сборные конструкции. Почти все здание состоит из сборных элементов: балок, колонн, двутавров, сэндвич-панелей, плит со встроенными стальными балками и карнизов.

Пятиэтажное здание состоит из четырех этажей квартир, стоящих над гаражом на уровне земли. Внешние сборные стены выполнены из панелей с высокой теплоизоляцией (коэффициент R 22), которые обшиты изнутри и отделаны обычным гипсокартоном. Внутренние сборные стены коридора, однако, построены с использованием сборной системы двойных стен, которая обеспечивает полностью готовую стену с обеих сторон (и содержит электрический кабелепровод), поэтому дополнительная отделка не требуется. Это позволило подрядчику возводить блоки быстрее и с меньшими затратами, поскольку требовалась только грунтовка и покраска стен во всех коридорах на каждом уровне. А жильцы будут наслаждаться тихим жилым пространством, поскольку внутренние сборные стены обеспечивают отличное звукопоглощение для снижения шума в коридоре.

Однако важнее всего то, насколько это место пригодно для жизни и безопасно. Прочная бетонная конструкция выдерживает любые непогоды. Несмотря на то, что на Среднем Западе в течение года наблюдается довольно широкий диапазон высоких и низких температур, оболочка здания является энергоэффективной, что обеспечивает комфорт жильцов и минимизирует расходы на отопление и охлаждение. В квартирах высокие потолки и свободная планировка. Разработчики выбрали инновационную систему сборных перекрытий: отдельные сборные панели перекрытий содержат встроенные стальные балки, которые обеспечивают открытую нижнюю сторону, поэтому механические элементы могут проходить через эту область и закрываться гипсокартоном, прикрепленным к нижней части балок. Панели пола имеют длину 40 футов и переменную ширину — до 12 футов — чтобы помочь создать плавно изогнутый план этажа. Этот след хорошо вписывается в несколько тесный городской участок и добавляет зданию привлекательности. Другие удобства включают внешние патио и балконы.

Сборный железобетон действительно позволяет этому зданию быть комфортным местом, домом для всех его обитателей.

Многослойные стеновые панели из сборного железобетона: получите больше от стеновой системы, используя меньше

Использование многослойных стеновых панелей в Соединенных Штатах началось в 1960-х годах, когда использование сборного/предварительно напряженного бетона стало коммерчески доступным по всей стране. Первоначальные конструкции панелей были некомпозитными, в них использовалась толстая структурная сетка и более тонкая архитектурная сетка. Конструктивной частью иногда были пустотелые плиты, двойные тройники или одинарные тройники.

Рис. 2. Типовое сечение композитной углеродно-волокнистой системы соединения сборных железобетонных панелей.

В первоначальных композитных панелях использовались твердые участки бетона для создания жесткости для передачи нагрузки. Эти сплошные зоны создавали проблемы с тепловыми мостами между внутренним и внешним витками. С появлением новых тройниковых соединителей сплошные зоны удалось исключить, при этом позволив использовать более тонкие плоские стержни с обеих сторон изоляции. В конце 1980-х годов были разработаны некомпозитные стеновые панели с использованием неметаллических связей. Эти связи значительно повысили тепловую эффективность многослойной стеновой панели, но использовали некомпозитную конструкцию, которая имеет значительные недостатки в плане стоимости проекта и логистики. Решетка из углеродного волокна была представлена ​​на рынке сэндвич-панелей в 2003 году благодаря национальному партнерству нескольких ведущих производителей сборного железобетона для создания первой полностью композитной стеновой панели из сэндвич-панелей, которая до сих пор соответствует требованиям ASHRAE 9 или превосходит их. 0,1 стандарт. На рис. 2 показано типичное сечение полностью композитной углеродно-волокнистой соединительной системы.

Приступая к проектированию композитной многослойной стеновой панели, следует учитывать несколько ключевых критериев, в том числе:

• Эстетические потребности владельца
• R-значение стеновой системы
• Конструктивные соображения
• Влияние региональных перевозок
• Воздействие на рабочую площадку

Рис. 3. На этой фотографии показан уровень детализации, доступный при использовании графически-конкретной технологии.

Полностью композитные стеновые панели из сэндвич-панелей имеют широкий спектр эстетических возможностей: от базовой отделки из серого бетона в исходном состоянии до встроенных терракотовых панелей и цифровых рисунков с использованием таких технологий, как графический бетон, который позволяет наносить цифровые печатные изображения. переносятся на поверхности панелей с использованием изображений замедлителей с высоким разрешением. На рис. 3 показан уровень детализации, доступный при использовании графически-конкретной технологии. С точки зрения композита, с акцентом на вес, важно учитывать любые отклонения в толщине из-за выступов или формы вкладыша, которые могут повлиять на конструктивную способность секции и могут потребовать утолщения или дополнительного веса для удовлетворения конструктивных требований. .

Требования к R-значению фасадов зданий продолжали расти с момента первого значительного изменения правил в 1986 году из-за воздействия нефтяного эмбарго Соединенных Штатов. С тех пор критерии тепловой эффективности продолжали расти по мере роста осведомленности о влиянии энергопотребления. Последние разработки ASHRAE 90.1, в том числе непрерывная изоляция или изоляция от края до края, а также различные критерии климатических зон легко ориентируются в широком диапазоне вариантов конструкции с использованием полностью композитной сэндвич-панели, армированной углеродным волокном.

В многослойных композитных стеновых панелях использование большего количества изоляции может привести к снижению веса панели, воздействия на окружающую среду и снижению производственных затрат за счет труда. Из-за этих факторов многие производители сборных железобетонных изделий предпочитают использовать изоляцию из пенополистирола (EPS), которая имеет приблизительное значение R равное четырем на дюйм толщины. В Таблице 1 представлены несколько типов изоляции с увеличением толщины изоляции для получения сэндвич-панели R-16. Увеличивающаяся толщина изоляции в продукте с более низким значением R компенсирует использование бетона в конструкции полностью композитных сэндвич-панелей. Типичная панель центра обработки данных, которая будет иметь высоту 30 футов и ширину 10 футов или 300 кв. футов, может снизить вес панели на 3875 фунтов с использованием пенополистирола вместо полиизоцианурата (полиизо) при сохранении того же общего толщина панели. В проекте из 600 панелей это дает общее снижение веса в 2,9 раза.миллионов фунтов бетона.

Сокращение рабочих часов также признано при использовании пенополистирола вместо пенополистирола или полиизо, поскольку рифленая поверхность пены и соединительные элементы из углеродного волокна и сетки обеспечивают необходимую передачу сдвига для композитной конструкции.
