Технология укладки тротуарной плитки. Просто о сложном.

Назад

Назад

На сегодняшний день покрытие из тротуарной плитки по праву занимает первые позиции среди различных способов благоустройства придомовой территории. Плиточное покрытие обладает неоспоримыми преимуществами: красота и возможность эксклюзивного дизайна, высокая прочность и сопротивляемость к истиранию, морозостойкость и отсутствие трещин, экологическая чистота и долговечность (до 25 лет службы), легкость демонтажа и ремонта.

Следует сразу отметить, что качественно уложить тротуарную плитку на больших площадях можно только при наличии специальных инструментов и достаточного опыта в проведении подобных работ. Однако если требуется замостить небольшие площадки, дорожки, территории для частного использования, то можно справиться самостоятельно и подручными средствами, предварительно изучив технологию укладки тротуарной плитки.

Толщина плитки, как правило, 60-80 мм, но бывает и 35 мм, и 100 мм. Для активного движения транспорта покрытие из тротуарной плитки не предназначено. Однако умеренные транспортные нагрузки, в том числе, регулярную стоянку легковых автомобилей оно вполне выдержит. Правда для такого режима эксплуатации подойдет лишь толстая плитка от 80 мм и выше. Крупную широкую плитку под автомобили лучше не класть – возможны растрескивания. Тонкая плитка предназначена исключительно для пешеходных нагрузок.

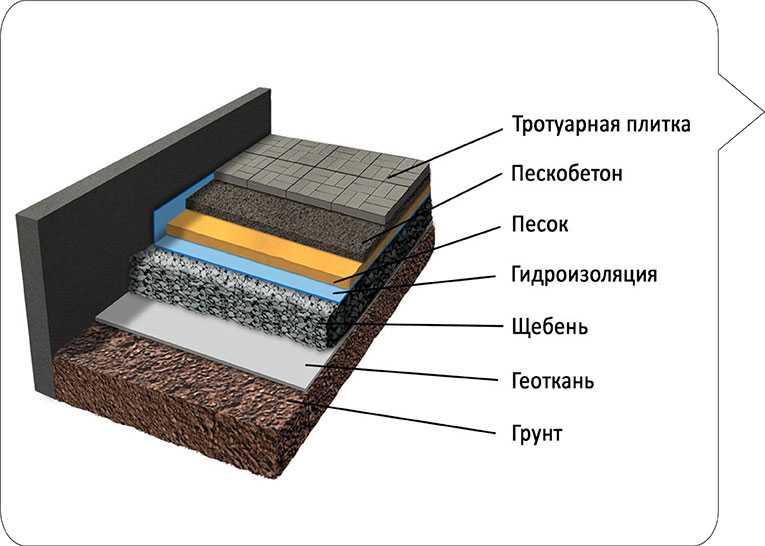

Еще до начала работ нужно определиться с составом будущего покрытия (в зависимости от предполагаемых нагрузок и финансовых возможностей), а также просчитать необходимое количество материала.

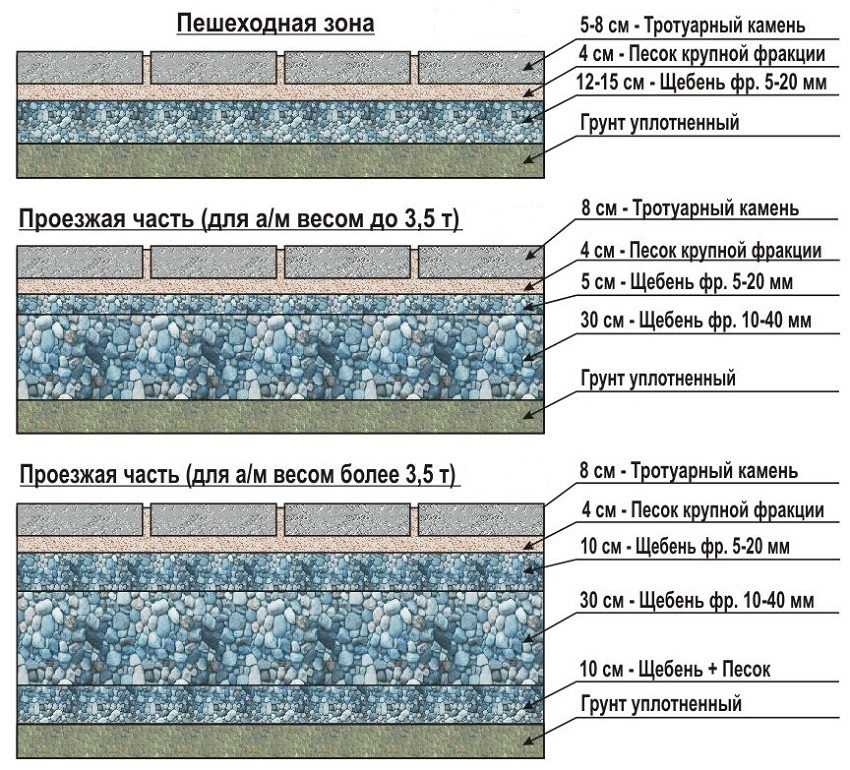

Состав покрытия для небольших транспортных нагрузок: 10 – 15 см щебня фракции 20-40мм или 5-20мм, а еще лучше 10 см фракции 20-40мм, а потом 3-5 см расклинцовка щебнем фракции 5-20мм. Затем слой песка или отсева 5-7 см. Потом цементно-песчаная смесь (ЦПС) 3-4 см. И, наконец, плитка 8 см.

В случае пешеходных нагрузок можно обойтись без щебеночного основания: 10-15 см песка или отсева, 3-4 см ЦПС, 3,5 – 6 см плитка

Рассчитывая количество материала нужно помнить, что приведены толщины щебня и песка в уплотненном состоянии. Нормативный коэффициент уплотнения у щебня 1,26, у песка – 1,12. Тротуарную плитку следует покупать тоже с запасом 5-10 %.

Итак, приступаем непосредственно к работам.

Сначала выполняем так называемую разбивку территории. Площадку, которую будем покрывать плиткой, отмечаем колышками, натягиваем шнур, выставляем маяки, четко обозначаем углы, определяем, куда будут выполнены уклоны. Поперечный уклон должен составлять порядка 2%. Уклоны позволят дождевой воде свободно стекать с плиточного покрытия и собираться в определенном месте: в дренажном колодце, в канаве или просто на открытом участке земли. Кроме того, вода, просочившаяся в щели между плитками, через дренажный слой (щебень, отсев, песок) благодаря уклону будет уходить в нужном направлении.

При разбивке территории следует по возможности использовать расстояния, кратные размерам плитки, чтобы избежать дополнительной резки камней. Например, если укладываем квадратную плитку 20х20 см, то ширину дорожки лучше сделать 80 см, а не 90 см, чтобы легли 4 камня, а не 4,5. Если целыми камнями все-таки обойтись не удается, то лучше уж рассчитывать и использовать половинки, а не более мелкие части. Не забываем, что швы между плитками имеют тоже небольшую ширину, обычно от 3 до 7 мм.

Далее занимаемся устройством земляного корыта. Как правило, требуется, чтобы лицевая поверхность плитки в итоге вышла на тот же уровень, что и окружающие поверхности. Поэтому весь наш слоеный пирог: щебень, песок, ЦПС, плитку – нужно опустить под землю. Для этого и снимаем старое покрытие или слой грунта. Глубина выборки соответствует толщине будущего покрытия. Уже при нарезке земляного корыта должны быть соблюдены уклоны.

Подготовка основания

Следующий этап – устройство щебеночного основания. Качество его уплотнения в значительной степени будет определять качество всего будущего покрытия. Для уплотнения щебня используется виброплита или небольшой дорожный каток. По одному месту нужно пройтись 5-6 раз. В процессе уплотнения щебень нужно обязательно смачивать. Если толщина щебеночного основания больше 15 см, то лучше его укатывать в два слоя: насыпали, разровняли, полностью укатали первый слой, затем насыпали, разровняли, укатали второй.

Чтобы плиточное покрытие не расползалось в стороны, его желательно закрепить бордюрами. Их устанавливаем на бетонную подушку по краям площадки или дорожки. При желании можно сделать так, чтобы бордюры были не видны. Для этого их нужно просто опустить ниже (до середины толщины плитки), а сверху накрыть грунтом.

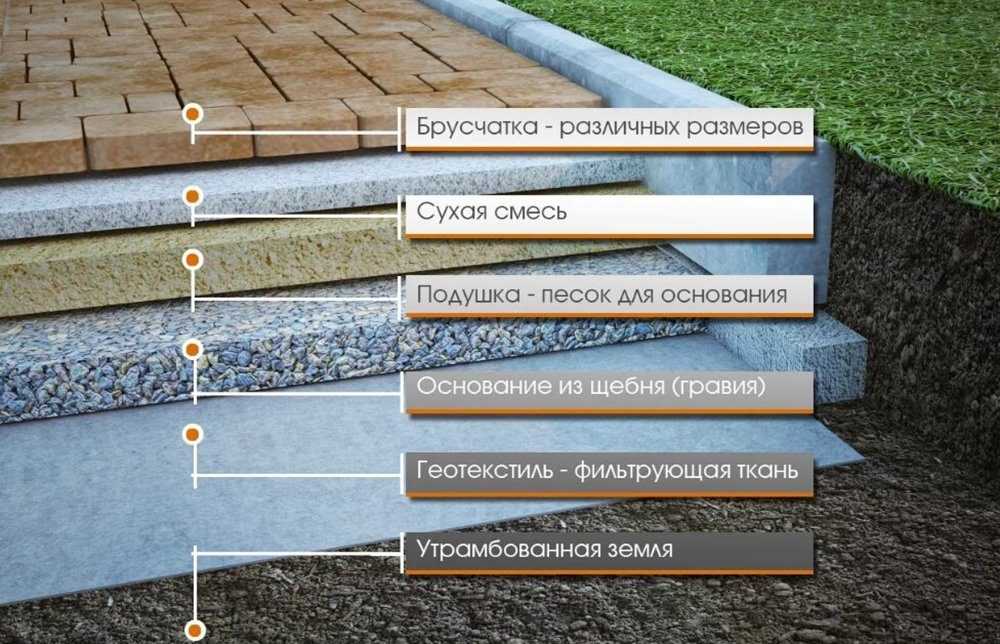

Подушку из щебня накрываем слоем песка или отсева. Песок используем чистый (без глины). Уплотняем его обязательно во влажном состоянии.

Далее идет слой ЦПС. На куб сухого чистого песка берем 100-200 кг цемента. Допустимая погрешность толщины плитки составляет ± 5 мм, и именно подстилающие слои из песка и ЦПС позволят сгладить эту разницу.

Трамбовать ЦПС не имеет смысла. Песок, особенно сухой, плохо держит уплотнение, то есть если даже по нему пройтись виброплитой, при малейших нагрузках он плывет, оставляет следы. А вот выравнивание этого слоя нужно провести тщательно. Для этого устанавливаем направляющие с учетом уклонов. Удобно использовать металлические трубы с квадратным сечением. Затем ЦПС разравниваем правилом по направляющим, направляющие убираем, в местах их залегания ЦПС досыпаем. Толщина слоя ЦПС с учетом толщины плитки должна быть на 1 см выше итогового уровня. По уложенному слою не ходить!

Приступая к укладке плитки, следует в первую очередь выбрать направление мощения. При этом целесообразно начинать укладку от оптически важной границы или от ключевых элементов территории, таких как: вход в здание, крыльцо и тому подобное или от нижней точки к повышающей. Каждая плитка укладывается, подгоняется с помощью резинового молотка – киянки. Швы, как правило, оставляют 5-7 мм. Меньше 3 мм швы делать нельзя. В этом случае возможно образование сколов по краям плитки. Причем неприятности могут начаться уже во время виброуплотнения. Особенно ответственно нужно отнестись к укладке первого ряда плитки, так как он будет ориентиром для всего последующего мощения. Независимо от конфигурации покрываемой площадки первый ряд должен быть перпендикулярен основному направлению укладки плитки. Во всю ширину площадки по линии укладки первого ряда натягиваем выравнивающий шнур. Затем рассчитываем так называемый шаг мощения, равный: длина плитки + ширина шва. Это величина постоянная. Контроль равномерности укладки плитки проводим через каждые пять шагов. Например, укладывается плитка размерами 10х20 см, швы 5 мм. Тогда шаг в поперечном направлении: 200+5=205 мм, пять шагов: 1025 мм. По линии шнура отмеряем расстояния по 1м 2,5 см. На каждом таком отрезке должны лечь пять плиток. Необходимо регулярно, через каждые 3 – 4 ряда, проводить контроль точного расположения швов как продольных, так и поперечных. Выполняется это обычно с помощью выравнивающего шнура. В случае выпадения из общего ряда отдельных камней, подбиваем их деревянным бруском. Горизонтальность поверхности по всем направлениям следует контролировать двухметровым правилом (уровнем). На 2м допустима погрешность 5-10 мм. Если отдельные камни заметно выступают или проваливаются, их аккуратно вынимаем, удаляем или досыпаем часть песка, затем возвращаем камни на место. Чтобы избежать смещения плиток во время вибрирования, швы между ними частично заполняем песком.

Сначала выкладываем все целые элементы, потом заполняем края площадки, для чего из плитки вырезаем куски нужного размера. Режем плитку с помощью отрезных дисков с алмазным напылением.

После укладки плитки проводим виброуплотнение. Выполняется оно обычно с помощью виброплиты с резиновой насадкой. Не рекомендуется проводить вибрирование по загрязненной или влажной поверхности, так как в этом случае на плитке возможно появление стойких пятен. Не следует также использовать очень тяжелый вибратор – он может расколоть отдельные элементы. После вибрирования не мешало бы еще раз проверить горизонтальность поверхности. Потом швы полностью заполняем чистым сухим просеянным песком. После чего всю территорию прометаем метлами. Затем смачиваем, опять посыпаем песком и через некоторое время еще раз прометаем, желательно в разных направлениях.

При эксплуатации покрытия из тротуарной плитки необходимо помнить о некоторых особенностях. В зимний период плитку нужно вовремя очищать от снега. Возникшую все-таки наледь ни в коем случае нельзя удалять с помощью лома и тому подобных предметов. Специальная уборочная техника должна быть оборудована резиновыми насадками. Стойкие загрязнения, в том числе, черные полосы от автопокрышек удаляются путем мытья с использованием чистящих средств. Также нужно соблюдать режим эксплуатации и не превышать запланированные нагрузки.

Дефекты покрытия из тротуарной плитки и причины их появления

Укладка Тротуарная Плитка На Бетон.

Цена Работы За М2 с Заливкой Основания

Цена за м2

Без материалов — от 1100 руб

С материалом (Под ключ) — от 3600 руб

В стоимость включено

1. Выезд на замер
2. Составление сметы
3. Выемка грунта
4. Укладка геотекстиля (Геоткань)
5. Засыпка и трамбовка слоя песка 7 — 10 см
6. Засыпка и трамбовка слоя щебня 7 — 10 см ( Фракция 5 — 20 )
7. Укладка армированной сетки — 4 мм
8. Заливка бетона 8 — 10 см ( Марка бетона М350 )
9. Засыпка и выравнивание слоя сухой смеси (Пескобетон) 3 — 5 см
10. Укладка тротуарной плитки или брусчатки
11. Затирка швов песком

Тротуарная плитка — доступный вариант для обустройства территории. Она недорогая и несложная в монтаже. Ее укладывают на основание из песка или на песчано-щебочное покрытие. Но такие варианты подходят далеко не во всех случаях.

В местах с большой проходимостью, где на основание возлагается повышенная нагрузка, используют бетонное основание. Оно прочное, надежное, выдерживает механическое воздействие. Бетон сохраняет характеристики долгое время.
Подложка из бетона применяется в устройстве мощений на пучинистых грунтах. Для зимнего периода примечательны подвижки почвы. Но бетонному основанию они не страшны. Но перед началом народ необходимо подготовить бетонное основание под тротуарную плитку. Если этого не сделать, покрытие из плитки получится некачественным.

Как происходит укладка на бетонное основание

С учетом проекта основание разграничивается. Дополнительно проводится разбивка для определения уровня мощения. Далее, осуществляется расчет толщины покрытия. Это необходимо, чтобы определить уровень, на который нужно выкопать грунт.

Этапы:

• Грунт вынимается, дно основания обрабатывается виброплитой;
• Если уровень надо поднять, тогда дно засыпается нерудным материалом до нужной отметки. Поверхность трамбуется виброплитой;
• Далее, засыпка щебня до 10 см с последующим трамбованием — поверхность должна быть цельной;
• Установка бетонных бордюров.

Осуществляется дополнительное армирование — этап нужен, чтобы укрепить поверхность. Армирование осуществляется в том случае, если основание будет эксплуатироваться в условиях повышенной нагрузки. Толщина бетонной плиты (БП) должна быть не менее 8 — 10 см (для пешеходной зоны). Если плитка укладывается на проезжей части, тогда толщина от 10 — 15 см.

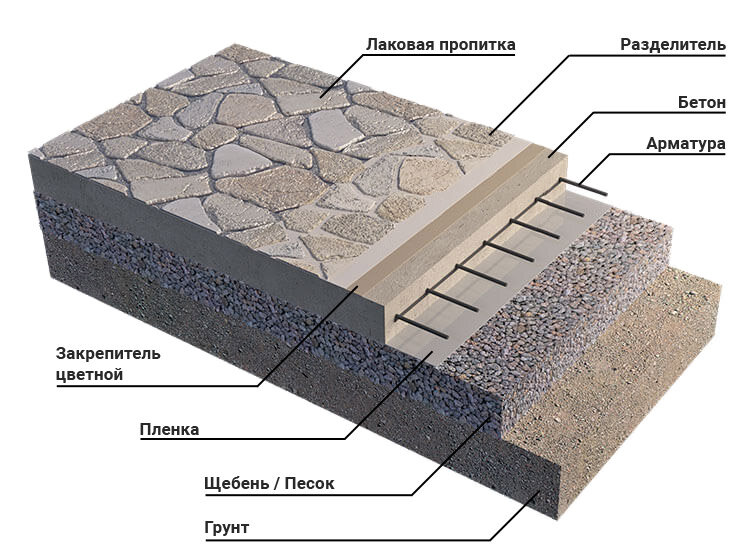

Слои бетонного основания под тротуарную плитку:

• отсыпка; 10 -20 см;
• бетонная плита; 10 — 15 см;
• слой цементно-песчаной смеси; до 5 см;
• последний слой; тротуарная плитка. Его толщина 4 — 10 см.

Размеры могут варьироваться в зависимости от задач проекта. Поэтому устройство слоев может отличаться.

Что необходимо учесть?

При укладке тротуарной плитки с заливкой бетонного основания нужно не забывать про уклоны. Они необходимы для отлива воды. Если уклонов не будет, вода просочится внутрь, постепенно вспучивая и разрушая покрытие из тротуарной плитки.

Нередко тротуарную плитку укладывают на уже существующее основание. Тогда необходимо просверлить отверстия до 50 мм в диаметре. Они создаются для отвода воды. Потребуется щебень — им засыпать отверстия. При работе с большими площадями важно не забывать про демпферные швы, которые защищают бетонное основание от растрескивания.

Технология обустройства бетонного основания:

• Нужно дать бетонной плите высохнуть;
• На сухую БП засыпается смесь из цемента и песка в пропорции 1 к 3-5;
• Поверхность обрабатывается, протягивается по заранее установленным маякам;
• Укладка тротуарной плитки, швы прометаются песком;
• Финальная трамбовка.

Незначительные площади бетонного основания можно покрыть самостоятельно. Но, если надо обработать большие объекты, потребуется специальное оборудование. Цена укладки тротуарной плитки с заливкой бетонного основания формируется, исходя из сложностей проекта. На стоимость влияет количество материала, общая плоскость, которую нужно обработать.

Какой толщины должен быть песок под брусчаткой?

При мощении дорог и внутренних двориков вместо липкой растворной смеси используется песок. Под брусчаткой находится компактная песчаная подушка, образующая спиральную основу. Асфальтоукладчики скоро станут грубыми и смещенными, если вы используете больше, чем обычно 1 дюйм песка. Чтобы эффективно зафиксировать брусчатку на месте, песок для подсыпки должен состоять из нескольких компонентов песка, таких как песок для бетона. Слой песка толщиной 1 дюйм помогает брусчатке немного осесть в подстилке, чтобы ее можно было зафиксировать на месте. Плита опускает брусчатку в песок. Уплотнитель движется, из-за чего асфальтоукладчики падают неравномерно, поскольку машина движется по поверхности, когда слой песка слишком тонкий — например, 2 дюйма. На получившейся дороге или патио будут волны.

​

Вместе с неровной поверхностью с отверстиями и выступами глубокий слой песка помогает герметизировать брусчатку. Плоский каток вибрирует в плотном песке брусчатки. Излишки песка медленно заполняют швы и высыпаются за края брусчатки. Это приводит к тому, что брусчатка сцепляется и беспорядочно плавает на поверхности песка. Даже когда край периметра ограничен, песок постепенно вымывается из швов и вызывает растекание и смещение брусчатки.

​

После того, как вы уложили брусчатку, вы заполните швы песком, чтобы создать ровную и непрерывную поверхность. На толстой песчаной основе брусчатка не создает единой поверхности, что делает швы неровными. Уплотнитель не может эффективно вибрировать песок, когда вы заполняете швы песком. Частицы плохо сохраняются в ваших суставах, и песок неуклонно уменьшается. Как следствие, асфальтоукладчики откалывают друг друга без намотки песчаного шва.

Песчаный слой толщиной 1 дюйм создается с помощью электрического канала диаметром 1 дюйм или трубы из ПВХ. Прежде чем разбрасывать один песок в недрах, поместите две трубы в выкопанную область параллельно. Когда вы растягиваете материал на выкопанном участке, используйте высоту труб как меру глубины песка. Так как трубы мешают блокированию брусчатки, обрежьте трубы и заполните песчаную комнату, когда брусчатка установлена.

​

10 главных вопросов о блокировке бетоноукладчиков (и наши ответы)

• Что дешевле бетон или брусчатка?

• Какой самый дешевый материал для патио?

• Можно ли укладывать брусчатку только на песок?

• Как удержать асфальтоукладчики от движения?

• Какой материал лучше всего положить между брусчаткой?

• Какой толщины должен быть песок под брусчаткой?

• Можно ли положить бетон между брусчаткой?

• Что положить между брусчаткой, чтобы остановить сорняки?

• Стоят ли асфальтоукладчики своих денег?

Вы рассматриваете блокировку бетоноукладчиков для вашего бассейна, патио или подъездной дорожки?

Компания DPG Pavers and Design уже более 30 лет предоставляет нашим клиентам бетоноукладчики с блокировкой для бассейнов, патио и подъездных дорожек. DPG Pavers & Design с офисами в Сан-Рафаэле, Уолнат-Крик, Окли и Сан-Рамон, Калифорния, является лучшим дизайнером и установщиком бордюров и наружных жилых помещений в районе залива Сан-Франциско. Наша команда опытных дизайнеров и ландшафтных инженеров, появляющаяся в программе Curb Appeal HGTV и в программе Renovation Nation канала Discovery, предоставляет нашим клиентам высококачественные услуги и профессионализм. DPG Pavers and Design предлагает 2-D и 3-D концептуальные планы домашнего и ландшафтного дизайна, которые позволяют визуализировать пространство вашей мечты и воплотить эту концепцию мечты в реальность. Хотите преобразить свой передний двор, задний двор или подъездную дорожку с помощью брусчатки? Свяжитесь с DPG Pavers and Design, чтобы запланировать бесплатную консультацию уже сегодня!

Можно ли укладывать брусчатку только на песок?

Брусчатка различных типов и цветов позволяет создавать долговечные дорожки и дворы. Домовладелец обычно может выполнить работу за выходные или два, если проект кажется сложным. Прочный фундамент, содержащий несколько сантимов камня и немного песка, является ключом к прочной поверхности.

​

Важно выбрать правильную форму песка при устройстве песчаной основы под систему бетонной брусчатки для патио или пешеходной дорожки. Песок и каменная кладка для детских площадок — или раствор — оба под брусчатку — плохой выбор. Кладочный песок недостаточно уплотняется и препятствует адекватному боковому дренажу. Песок на детской площадке слишком мелкий и смывается, что делает его нестабильным и непредсказуемым для укладчиков.

​

Подходящим песком является бетонный песок для укладки фундамента под бетонные плиты. Бетонный песок чрезвычайно гладкий, поэтому его можно равномерно уплотнить и обеспечить надлежащий отвод воды. Эта форма песка часто немного поднимается между стыками брусчатки, что помогает герметизировать брусчатку. Бетонный песок также надежно фиксируется в швах брусчатки, так что вода не проскальзывает и не поднимается под брусчатку. Полимерный песок также подходит как любой песок с угловатым краем и размером частиц диаметром 1/8 дюйма.

План насыпать от 1/2 до 1 1/2 дюйма песка под брусчатку; вы также будете использовать его, чтобы заполнить промежутки между ними. Песок следует распределить поверх утрамбованного слоя щебня толщиной от 4 до 12 дюймов. Смочите песок, промокните его и больше не садитесь. Как только песок осядет. Количество используемого камня и песка зависит от вашей почвы и степени износа брусчатки. В мягких глинистых почвах используйте больше стали и песка, чем в твердых или песчаных почвах. Дорога, покрытая брусчаткой, требует гораздо более глубокого основания, чем дороги, по которым нет движения.

Как укладывать брусчатку на песок?

Для укладки тротуарной плитки используйте крупнозернистый песок. Песок предназначен для укрепления гладкого высокого слоя над скалой и создания прочной, твердой поверхности дорожного покрытия. Крупнозернистый песок дешевле, чем мелкий песок из песочницы, что делает его доступным и практичным выбором.

• Выберите твердое, хорошо дренированное и ровное поле

• Удаление примерно 170 мм высокой почвы и растительности

• Грабли с использованием катка, манипулятора или уплотнителя в саду

• Убедитесь, что ваш внутренний дворик на 150 мм меньше, чем любой влагонепроницаемый.

• Установите достаточно прочные краевые ограничители

• Уложить базовый слой 100 мм (Тип 1) в 2 слоя с уплотнением 50 мм

• Добавить хорошо отсортированный слой «зерна» толщиной 30 мм

• Укладка плит толщиной 2-5 мм в постели В постели

• Заполните швы высушенным в печи мелким песком
