Слои укладки тротуарной плитки: Подготовка основания для укладки тротуарной плитки своими руками

Технология укладки тротуарной плитки в деталях

Для того чтобы качественно произвести укладку тротуарной плитки совсем не обязательно пользоваться специальным оборудованием. Хотя тяжело не согласиться, что все-таки укладка с применением такового оборудования будет более надежной и долговечной. Но, если Вашей целью является прокладывание дорожек в саду, то вполне возможно обойтись и без спецтехники. Это не отразится на качестве. Ваши дорожки из тротуарной плитки будут иметь значительное преимущество перед бетонными или грунтовыми. В отличие от последних, плиточные дорожки не образуют трещин, являются достаточно прочными и мобильными. Ну а в случае, если Вам потребуется осуществлять более масштабные работы, то без услуг специалистов не обойтись. Но в любом случае, будете ли Вы заниматься укладкой тротуарной плитки самостоятельно, либо же привлечете квалифицированных работников, Вам необходимо иметь четкое представление, что конкретно представляет каждый этап оформления дорожного покрытия тротуарной плиткой.

Закладка основания
Наверняка, каждый, кто хоть раз видел, как кладут тротуарную плитку, обращал внимание, что укладка производится не на голую землю, а на специально подготовленный слой – основание. Давайте поговорим об этом подробнее.

Не сложно представить, что именно от качества закладки основания будет зависеть внешний вид всех последующих материалов: собственно плитки, бордюра и пр. Основа под плитку должна быть ровной и плотной. Поэтому первое, с чего начинается укладка тротуарной плитки – подготовка основания.
Этому процессу также предшествуют определенные работы, и начинается все с разметки участка, который будет вымощен тротуарной плиткой и установки отметок высот.
Основание, его также называют подстилающим слоем, — эта та часть материалов, которая будет находиться под плиткой. Обычно в его состав входит щебень, песок, цементно-песчаная смесь, отсев и пр. Подстилающий слой служит для того, чтобы выровнять поверхность относительно, например, построек на участке или же, для того чтобы защитить плитку от разрушений, которые могут возникнуть в зимний или осенний период.

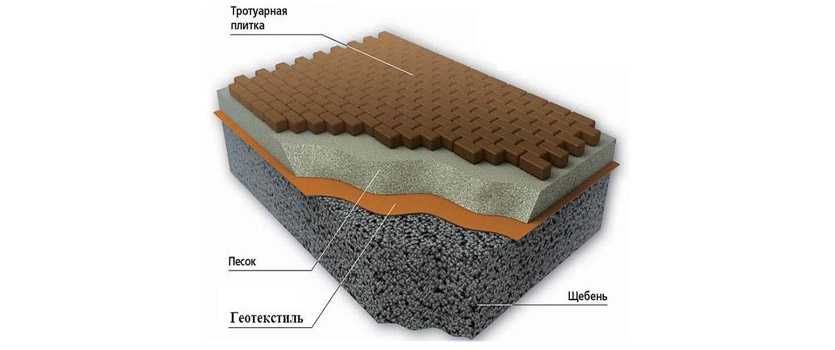

Таким образом, очередность слоев укладки основания будет выглядеть следующим образом: грунт, слой щебня (фракции до 20 или до 40) высотой не более 25 см, песок (крупность до 2,5) или отсев высотой не более 10 см, отсев или цементно-песчаная смесь высотой не более 3 см и тротуарная плитка.
Существует также и определенные варианты закладки основания, в зависимости от предполагаемых нагрузок на дорожки:

1. Движение пешеходов (дорожки не предназначены для движения транспорта любого вида)
В таком случае слои основания будут выглядеть так: щебень (высота до 10 см), песок (до 10 см) и цементно-песчаная смесь (до 3 см)
2. Движение легкового автотранспорта (предусмотрено движение пешеходов и транспорта грузоподъемностью до 3,5 т)
Основание для таких дорог потребует слой щебня высотой 20 см, песок или отсев (до 10 см) и цементно-песчаная смесь (3 см)
3. Движение грузового транспорта или проблемный грунт

Если же на дороге предполагается движение тяжелых транспортных средств, или свойства грунта на местности требуют увеличения показателей прочности, то обязательно потребуется слой армированного бетона (высота до 15 см) и раствор цемента (3 см).
Таким образом, в зависимости от того как Вы предполагаете эксплуатировать плитку, стоит обратить внимание на возможные виды оснований. Ведь незачем тратить деньги на бетонирование, если Вы обустраиваете садовые дорожки.
Иногда, конечно, только решения об эксплуатации тротуарной плитки для выбора вида основания, бывает недостаточно. Здесь важную роль играют также и свойства грунтов. Например, бывают почвы, которые склонны к проседанию, поскольку в них фиксируется большой процент содержания суглины. Самостоятельно это определить, к сожалению, не удастся, поэтому лучшим решением будет – пригласить специалиста. Кроме этого встречаются случаи комбинированных вариантов, когда на одном объекте необходимо оформить пешеходные дорожки и сделать проезжую часть. Здесь также без работников специального профиля вряд ли получится обойтись.

Укладка первого ряда
Используются два вида элементов: «Волна» и «Катушка». Первый – осуществляется в направлении вдоль и поперёк, второй же только в поперечном направлении. При укладке учитывают расстояние для шва, которое равняется 1-3 мм (в некоторых случаях больше). Здесь будет удобно использовать специальные крестики, которые позволят сделать шов одинаковой ширины.

Чтобы определить количество требуемых элементов на ширину покрытия, нужно ширину разделить на размер шага. Результат округляется до целых или половинных камней. Полученное число может быть только увеличено, поскольку при уменьшении шва возникает дополнительная нагрузка, которая является источником появления сколов.

Укладка плит
Для того чтобы точно соблюдать размеры, нужно натянуть веревки на расстоянии шаговых дистанций. Поперечные швы, которые остаются между ними, равномерно распределяются. Те плиты, которые выходят за границы ряда, необходимо подбивать назад при помощи деревянного бруска.
Также важно контролировать перпендикулярность камней краю тротуара. Легче всего это сделать с помощью той же натянутой веревки. Разгружать плиты целесообразнее как можно ближе к тому месту, где их предусматривается класть. И, конечно же, во избежание различий в окраске плит, лучше пользоваться одновременно несколькими пакетами.
Чтобы плиты не смещались при хождении или вибрировании, все швы нужно заполнить наполовину песком. При этом разрешено ездить по новым плитам лишь после вибрирования и полного заполнения швов.

Выполнение закруглений
Для выполнения закруглений используют технологию «вытягивания». Это заключается в увеличении зазоров на внешней стороне. Важно не допускать увеличение более чем на 8 мм. Существует также технология оденвальдской перевязки, которая позволяет делать несколько большие зазоры. Чаще всего этот метод используется для велотреков и тротуаров.

Процесс очистки и вибрирования
Перед тем как производить вибрирование поверхности, ее нужно очистить. Затем при помощи вибрационной плиты, поверхность приводится в устойчивое положение, чем ликвидируются дефекты в расположенных швах. Первый раз вибрационные плиты проходят в поперечном направлении. После этого на покрытие насыпают слой сухого чистого песка. Обязательно сухого! Нельзя вибрировать влажную поверхность, иначе могут появиться пятна, которые особо заметны на цветных материалах. Песок равномерно заполняет щели между плитками, тем самым добавляя прочности и надежности. При вибрации мест изменения уклона поверхности, необходимо быть осторожным во избежание повреждений. Также чувствительны к повреждениям кромки плит. Нужно рассчитывать вес вибратора, слишком тяжелые могут их повредить.

Проверка и заполнение швов
После проведения вибрации нужно проверить поверхность на наличие поврежденных плит. Если таковые имеются, их необходимо заменить. Только после этого швы заливаются или заполняются песком. До процедуры заполнения швов по поверхности нельзя ходить или ездить.
Как видим, процесс укладки тротуарной плитки не так уж и сложен, как может показаться на первый взгляд. Поэтому вполне реально произвести подобные работы и своими руками. Но в этом случае, стоит позаботиться о наличии всех необходимых инструментов, чтобы в самый ответственный момент не оказалось, что чего не хватает.
Итак, Вам понадобятся: лопата, мастерок, киянка (она может быть как резиновой, так и деревянной), колышки (деревянные или металлические), шнур, уровень, правило, шлифмашинка для порезки элементов, ручная трамбовка (возможно также взять напрокат специальный инструмент для трамбовки).

устройство и подготовка к укладке

Для обеспечения качественной укладки дорожного покрытия, прежде всего требуется подготовить основание под тротуарную плитку. Этот этап работ очень важен, и от правильного его выполнения зависит долговечность и общий внешний вид будущего покрытия.

Содержание

Виды оснований и требования к ним

Различают три вида основ для последующей укладки тротуарного покрытия:

1. песчаная, для фиксации покрытия на утрамбованной подушке без дополнительных материалов;
2. песчано-цементная, получаемая путем приготовления смеси из сухого песка и цемента с целью её дальнейшей укладки в качестве верхнего слоя;
3. бетонная, для укладки плитки на клеящие растворы по подготовленной твердой поверхности.

Варианты оснований: песчаное, песчано-цементное и бетонное.

Подготовка основания для укладки тротуарной плитки требует соблюдения определенных требований, невыполнение которых может привести к некачественному результату, а в дальнейшем — к возможному нарушению целостности покрытия. К таким требованиям относят:

• засыпка дренажного слоя для отвода скапливающейся воды и предотвращения подмыва плиточного покрытия;
• устройство гидроизоляции в виде специальной подложки для предотвращения поступления влаги снизу;
• обеспечение водостока благодаря наклонной поверхности и наличию специальных отводных канавок;
• выравнивание поверхности для обеспечения точной подгонки всех элементов брусчатки;
• углубление в грунт для обеспечения необходимого уровня поверхности тротуарного покрытия;
• взаимная устойчивость отдельных слоев и отсутствие деформаций.

Зачастую люди задаются вопросом «Возможно ли укладывать тротуарную плитку на старое покрытие?». Возможность таких работ зависит от двух факторов: состояния самого покрытия и его основы. В том случае, когда асфальт, бетон или плиточный слой имеют ровную поверхность, не проседают и не подмыты водой, то новое покрытие вполне можно укладывать, не удаляя старого.

В противном случае придется полностью разобрать то, что было, и выполнить все работы с нуля. Кроме этого необходимо учесть, что при укладке плитки по старому покрытию, уровень дорожки поднимется и вам придется дополнительно заниматься выравниванием уровней с прилегающей территорией.

Земляные работы

Подготовка и разметка площадки с помощью простой бечевки.

Подготовка основания под тротуарную плитку начинается со снятия грунта, так, чтобы итоговое расположение верхнего уровня поверхности площадки или дорожки было вровень с верхней кромкой прилегающей земли. Кроме того, зачастую, верхний слой грунта оказывается довольно рыхлым и не способным выдержать те весовые нагрузки, которые будут приходиться на него из-за веса уложенных материалов.

Глубина снимаемого слоя грунта должна быть такой, чтобы поверхность готового основания была на 2-4 см ниже прилегающей территории. Обычно земля выбирается на глубину 20 см, но если площадка будет предназначена для парковки или проезда автомобиля, то глубину нужно увеличить на 8-10 см.

После выемки грунта дно траншеи нужно хорошо утрамбовать. В том случае, когда сверху находится плодородный слой, весь грунт рекомендуется вынести на клумбы и грядки, а не расстилать рядом с будущей дорожкой.

Дренажная подушка из гравия

После окончания земляных работ, на дно траншеи засыпается слой песка толщиной 5 см. Песок нужно хорошо утрамбовать, проливая водой из шланга, и выровнять. Следующий засыпаемый слой — из гравия, желательно средней фракции.

Схема дренажно-гравийной основы: отвод атмосферных осадков.

При засыпке гравия другой фракции возможны трудности: крупная не даст плотной укладки и через время станет возможной просадка основания. Мелкая же фракция, наоборот, ослабит дренажные свойства слоя из-за слишком плотного расположения частиц.

Для выравнивания поверхности слоя из щебня его засыпают песком, который проливается водой и трамбуется. Общая толщина дренажной подушки обычно составляет две трети от общей толщины основания и равна 14-15 см.

Выравнивание песка по штукатурному правилу.

Гидроизоляция основы

После устройства дренажного слоя, на его поверхность нужно расстелить гидроизоляцию, которая не допустит поступление влаги к верхнему несущему слою. Лучшим материалом для этого является новый современный материал — геотекстиль.

Он не гниет, не разлагается со временем, обладает хорошей прочностью и обеспечивает надежную защиту от воды. Если вы не смогли купить геотекстиль, то слой гидроизоляции допускается укладывать из полиэтиленовой пленки, сложенной вдвое.

Слой гидроизоляции должен иметь небольшой уклон для более эффективного отвода влаги. Это следует предусмотреть еще на этапе устройства дренажной подушки.

Три вида оснований

Как уже говорилось выше, для обустройства дорожек и площадок применяют три типа основания под плитку. Выбор зависит от толщины и вида плитки. Песчаную основу применяют при большой толщине плитки, которую еще называют брусчаткой.

Песчано-цементное основание подготавливают для тротуарной плитки средней толщины. В свою очередь, бетонная основа хорошо годится под тонкую тротуарную плитку, которую наклеивают на неё при помощи клеевых растворов.

Песчаная подушка

После того, как будут окончены работы по засыпке дренажного слоя и устройству гидроизоляции, можно приступать к засыпке финального песчаного слоя. В качестве материала здесь лучше всего использовать просеянный речной песок.

Для обеспечения хорошей устойчивости брусчатки, толщина несущего слоя должна быть не менее 7 см. Следует учитывать, что при укладке плитка будет частично погружаться в песок, и насыпать слой, который обеспечит превышение верхнего уровня дорожки или площадки над уровнем земли на 2-3 см.

Засыпку песка нужно производить в три слоя по 2-3 см. Каждый подготовленный слой, после засыпки, поливается водой и трамбуется.

Для качественного трамбования лучше использовать строительную вибромашину, но если ее нет, следует выполнить эту работу вручную, более активно проливая песок водой.

Верхний слой песка необходимо тщательно выровнять, используя штукатурное правило. Приступать к укладке брусчатки можно будет только после получения идеально ровной поверхности.

Песчано-цементное основание

Схема песчано-цементного основания под укладку.

Устройство такого основания под тротуарную плитку выполняется так же, как и песчаная подушка, но в качестве верхнего слоя нужно использовать сухую песчано-цементную смесь. Для приготовления смеси берут одну часть цемента и три части песка по объему. Этот слой также трамбуется, как и предыдущие слои.

Укладку этого слоя нужно производить в сухую погоду, непосредственно перед укладкой плитки. Чаще всего, засыпают и трамбуют нижние слои, а третий, песчано-цементный, засыпают небольшими участками непосредственно перед укладкой тротуарной плитки.

Бетонное основание

Бетон, в качестве основы, применяется для укладки тонкой тротуарной плитки на клеевой цементный раствор. Эта подготовительная работа выполняется после того, как как вы смогли подготовить слой гидроизоляции, и состоит из четырех этапов:

• установка опалубки;
• армирование;
• установка маяков;
• заливка бетона.

Заливка бетона на армированную сетку, выравнивание.

Опалубка

Устройство опалубки необходимо для того, чтобы предотвратить растекание бетона при заливке, если его верхний уровень превышает уровень земли.

Установка опалубки позволяет оставить зазоры для последующей установки бордюрного камня и обеспечивает ровный край бетонного слоя.

В качестве материала для опалубки используют любой плоский материал имеющий хотя бы одну гладкую сторону. Это могут быть доски, ДСП, листовой пластик и т.п. Закрепление листов производится с помощью забитых в землю кольев или установки распорок.

Армирование

Если у вас есть проволока, куски старых труб, арматуры, стальной полосы и т.п., то их также можно использовать для армирования.

Лучшим материалом для армирования бетона является готовая сварная сетка из проволоки диаметром 6 мм и размером ячейки 100х100 мм.

Все металлические детали нужно будет связать между собой вязальной проволокой. Сетка укладывается на дно траншеи. Еще лучше будет, если вы ее немного приподнимите, подложив снизу камни или куски кирпича.

Маяки

После установки армирующих материалов, нужно выставить маяки. Это продольные металлические рейки, верхний уровень которых укажет вам, на какой высоте будет расположена основа под укладываемую тротуарную плитку. В качестве маяков очень удобно применять стальной оцинкованный профиль для установки гипсокартона.

Маяки закрепляются в горках из цементного кладочного раствора на требуемой высоте, параллельно друг другу. Использовать для закрепления маяков гипсовые растворы нельзя.

Заливка бетона

Перед заливкой бетона поперек дорожек и площадок необходимо установить вставки из листового материала толщиной 3-4 мм. После схватывания бетона их вынимают и в монолите остаются технологические швы для компенсации возможных тепловых расширений.

Аккуратная заливка бетона на армированную сетку.

Бетон для заливки основания под укладку тротуарной плитки можно заказать уже готовый, с доставкой на место производства работ. Делать это целесообразно в том случае, если количество заливаемого бетона превышает 3 кубометра. При меньшем количестве приготовить бетон можно самостоятельно. Для этого потребуется наличие цемента, песка, щебня и миксера-бетономешалки.

Соотношение составляющих компонентов бетонной смеси напрямую зависит от марки цемента. Если вы приобрели цемент М400, то на каждую его объемную часть необходимо добавить 4,2 части щебня и 2,5 части песка, а для цемента М500 требуется 4,9 части щебня и 3,2 части песка. В итоге вы получаете бетон марки М200, прочность которого вполне обеспечит долговечность вашей дорожки или площадки.

Сперва в миксер загружают все компоненты в сухом виде, перемешивают их, и только потом постепенно добавляют воду до получения необходимой густоты смеси. Заливка производится таким образом, чтобы в бетонной массе не оставалось пустот. Выравнивание поверхности выполняют штукатурным правилом или прочной деревянной рейкой, путем протягивания ее вдоль установленных маяков.

В заключение

Независимо от того, какой вид основания для тротуарной плитки вы делаете, необходимо точно соблюдать технологический процесс при выполнении работ, описанный выше. От качественного устройства основы дорожки и площадки зависит качество укладки тротуарной плитки и долговечность покрытия.

Качественная подготовка поверхности к укладке тротуарной плитки своими руками вполне возможна, но эта работа требует приложения больших физических сил и четкого выполнения инструкций.

Как укладывать плиты и плиты

Введение:

Существует два приемлемых метода укладки плит — на индивидуальную укладку и на стяжку. Существуют и другие методы, точечная укладка, кольцевая укладка и ленточная укладка, но они не считаются подходящими для любого профессионального проекта мощения. Выбор методов укладки зависит от личных предпочтений подрядчика/заказчика, выбранного типа подстилки и типов используемых плит.

При укладке каменных плит на пешеходных дорожках в центре города и других местах, открытых для широкой публики, все чаще используется метод жесткой укладки. Хотя этот метод радикально не отличается от изложенного ниже, он достаточно важен, чтобы оправдать отдельную страницу, где методология проиллюстрирована более подробно.

Подъездные пути с флажками также имеют особые требования, которые рассматриваются на отдельной странице.

Методы подстилки

Индивидуальные подстилки

Этот метод основан на том, что для каждого флажка подготавливается отдельное ложе. Готовится кровать, кладется флаг, затем готовится следующая кровать и так далее. См. Как (ниже на странице).

Этот метод чаще используется с более крупными флагами, когда обработка и маневренность являются серьезной проблемой, с флажками из натурального камня, где может быть значительная разница в толщине флажков между соседними элементами, а также для многих литейных расколотых или декоративных флажков. , которые, как правило, имеют переменную толщину в пределах ± 15 мм на отдельных элементах — это является результатом того, что форма не находится идеально ровно, когда мокрому бетону дают затвердеть.

Неравномерная толщина плит из натурального камня делает непрактичной укладку стяжки.

Укладка стяжки

Этот метод требует подготовки основания стяжки перед укладкой плит. Относительно большую площадь можно заранее выровнять и уложить плиты одну за другой прямо на грядку. См. Как (ниже на странице).

Хотя очевидно, что этот метод более эффективен, чем метод индивидуальной укладки, он подходит только для плит меньшего размера, как правило, менее 600×600 мм, которые достаточно малы и легки, чтобы их можно было переносить вручную на стяжку, хотя его также можно использовать с некоторыми калиброванными каменными плитами.

Узнайте больше о том, как изготавливаются калиброванные плиты

Плиты одинаковой и одинаковой толщины делают возможной укладку стяжки изменения падения или нескольких плоскостей, обычно можно использовать только флажки меньшего размера, так как более крупные блоки будут качаться, когда они сидят на не плоской кровати.

Очень важно, чтобы плиты имели постоянную толщину, поэтому плиты для мощения с небольшими элементами, плиты для патио, изготовленные методом мокрого прессования, и плиты меньшего размера из калиброванного камня являются наиболее подходящими кандидатами.

Точечная подсыпка

Британский стандарт 7533: Часть 4, которая касается установки плит или плит из бетона и природного камня, требует, чтобы они укладывались на «полный слой подсыпки». Это относится ко ВСЕМ классам тротуаров, включая внутренние дворики и подъездные пути, а не только к крупным проектам, реализуемым в центре города или в торговом центре.

Метод «ложек раствора», известный как «точечная засыпка», «засыпка мазком» или «точечная засыпка», не рекомендуется , а не . На общественных и коммерческих работах это редко, если вообще когда-либо, разрешается. Если подрядчик использует этот метод, спросите, не хочет ли он ведро овса для своих лошадей.

Точечная подстилка – не рекомендуется

Независимо от того, что вы могли видеть по телевидению в программах «Сделай сам» и «Садоводство», точечная подстилка не является приемлемым методом подстилки, потому что…

• она оставляет пустоты под флажками, повышая вероятность их разрушения при нагрузке.
• пустоты могут способствовать накоплению поверхностных вод, что приводит к проседанию или нестабильности
• пустоты представляют собой готовый дом для беспозвоночных, особенно муравьев, которые любят добывать несвязанный материал для подстилки и/или земляное полотно класса 9.0045
• пятна затвердевшего раствора оседают по-разному, из-за чего флаг «качается» при перемещении
• для исправления любых качающихся флажков необходимо разобрать и утилизировать старый миномет
• зачастую дороже, чем сплошное постельное белье
• часто приводит к появлению влажных пятен на пористых плитах, особенно на песчаниках
• , он не соответствует соответствующему своду правил (BS7533:Part4), который требует, чтобы постельные принадлежности обеспечивали «равномерную поддержку».

Точечная засыпка оставляет зияющие пустоты под плитами, что позволяет поверхностной воде и детриту проникать в структуру На некоторых пористых плитах влажные пятна часто отражают положение пятен раствора под плитами

Выясните, что вызывает этот тип окрашивания на отражающем Страница окрашивания.

Когда нас попросили обследовать вымощенное плитами дорожное полотно, которое имеет большой процент качающихся и/или сломанных/отколотых плит, более чем в 70% случаев мы обнаружили, что основной причиной проблем является точечное напластование.

Двумя наиболее распространенными дефектами, с которыми мы сталкиваемся, являются потеря подстилки, так как пустоты, оставленные между пятнами раствора, образуют канал, в который могут проникать поверхностные/грунтовые воды и вымывать подстилку и/или материал земляного полотна, а также чрезмерное разрушение из-за флаги неравномерно поддерживаются по всему их основанию.

Интересно, что вызвало эту поломку?? Вам не нужно высшее инженерное образование, чтобы увидеть, что этот тип конструкции обеспечивает надежную опору для каменных плит

Хотя мы можем согласиться с тем, что эти проблемы менее вероятны в небольшом жилом дворике, мы не можем и не будем поддерживать точечную укладку в качестве подходящего метода укладки флагов, независимо от местоположения. Некоторые публикации могут изображать точечную подстилку как приемлемую методологию для проектов «сделай сам», потому что она делает укладку флага простой, но для профессионального подрядчика или любого, кто хочет правильно выполнять работу, это никогда не следует рассматривать. Всегда!

Не ждите сочувствия от этого сайта, если вы используете точечное постельное белье, а оно оказывается неправильным!

Кольцевое постельное белье:

Разновидностью неприемлемого точечного постельного белья является кольцевое постельное белье. Как и в случае точечной подстилки, она часто проявляется характерным обесцвечиванием или пятнами на поверхности каменных плит через несколько недель после их укладки.

Характерный рисунок пятен на кольцевой подложке (фото предоставлено Rock Unique )

Кольцевая подстилка определяется как «кольцо» из раствора, уложенного по периметру плиты, иногда с центральным выступом, который, по мнению причастных к этому идиотов, улучшает поддержку.

Кольцевая подсыпка по-прежнему допускает пустоты под каменными плитами

Еще раз, эта форма подкладки НЕ обеспечивает «полный слой подсыпки», требуемый в BS 7533:4. Это неполная кровать. В нем есть пустоты, впадины, промежутки… называйте их как хотите. Это НЕ полноценная кровать, поэтому она НЕ приемлема для любого класса тротуара, будь то главная улица или патио.

Даже если вы выбрасываете обрезки флажков, закладка колец НЕ является приемлемым методом.

Лента Постельные принадлежности:

Еще одна не менее неприемлемая вариация – постельное белье «Лента». Этот гнусный метод основан на трех или четырех «лентах» миномета, обычно идущих параллельно короткой оси флажков со значительными промежутками между ними. Также может быть пара дополнительных лент на верхнем и нижнем концах длинной оси.

Постельные принадлежности из лент — еще одна неприемлемая работа болликса!

Еще раз: он не обеспечивает полноценную кровать или «равномерную опору», требуемую британским стандартом, и поэтому неприемлем, и какие бы оправдания ни выдвигал установщик, он никогда допускается.

И, как и в случае с другими методами частичной укладки, флаги, уложенные лентами, с большей вероятностью будут иметь отражающие пятна, на этот раз в виде… как вы уже догадались…. лент!

Светоотражающие пятна, вызванные подкладкой из лент

Конструкция

Для освещения мощеных дорожек, патио и подъездных дорог используются три основных слоя: сами плиты, подстилка и слой подстилающего материала. Для тротуаров, подвергающихся более интенсивному использованию, или там, где грунт (грунтовое полотно) ненадежен (мягкий, заболоченный, подготовленный или глубокий верхний слой почвы), необходимо использовать подстилающее основание. На подъездных дорожках, передних дворах и общественных пешеходных дорожках должны использоваться более толстые плиты (50/63/70/80 мм) или может использоваться бетонное основание, на которое плиты укладываются непосредственно перед их застыванием. Мощение флагами в общественных местах почти всегда будет иметь хорошо подготовленный и хорошо уплотненный слой подстилающего материала и / или базовый слой из связанного материала, такого как битмак, бетон или цементно-связанный гранулированный материал (CGBM).

В небольших, малоиспользуемых, предназначенных только для пешеходов садовых проектах, где грунт твердый и надежный, слой материалов подстилающего слоя иногда опускают, но следует признать, что это противоречит соответствующему британскому стандарту и что-то вроде бодяги. Тем не менее, приходится с неохотой соглашаться с тем, что, например, при установке садовой дорожки шириной в один флаг, короткого ряда ступенек или небольшого (<5 м²) ограждения для конуры или вольера иногда может потребоваться подстилающее основание. быть проигнорировано.

Отсутствие слоя подстилающего материала всегда сопряжено с риском. Крайне маловероятно, что срок службы тротуарной плитки составит в лучшем случае более 3-5 лет. Очень хорошо подумайте, прежде чем отказаться от этого часто критического слоя. Если есть сомнения: установите монтажную плиту!

Применение каменных плит (каменных или бетонных) для проездов рассматривается на отдельной странице.

Подготовка

Решите, где будет укладываться тротуарная плитка, и при необходимости сделайте разметку. Предполагается, что мощение должно быть на одном уровне с существующим грунтом. Рекомендуется выкапывать землю шире, чем запланированная ширина тротуара, так как дополнительные 50-100 мм по краям значительно облегчают работу.

См. страницу «Разметка» для получения дополнительной информации о разметке проекта укладки.

Уступы:

Минимальный рекомендуемый уклон для укладки тротуарной плитки, как указано в BS 7533:4, составляет 1:80 в продольном направлении и 1:40 в поперечном направлении. Есть исключения, например, когда в тротуар встроены собственные дренажные системы.

В частных патио и подъездных дорожках обычно достаточно падения примерно 1:60. Имейте в виду, что мощение с сильными трещинами может потребовать дополнительного падения, чтобы предотвратить скопление воды на поверхности, что может привести к обесцвечиванию, в то время как дорожное покрытие с гладким грунтом часто может выдержать более мелкое падение (скажем, 1:80)

Более подробное объяснение этих терминов см. на странице «Дренаж для тротуаров». то есть основание укладывается, выравнивается и уплотняется до необходимого уклона, так что последующие строительные слои (слой укладки и само покрытие) имеют достаточно одинаковую толщину.

Основание

Поверхность необходимо выкопать на глубину ок. 50-150мм. Глубину копания можно рассчитать как…

(средняя толщина каменных плит + 25-40 мм подушка + основание [обычно 100 мм+])

Удалите все сорняки и другие нежелательные органические вещества. Выкопайте любые слабые места и заполните уплотненным материалом подстилающего слоя или смесью песка и цемента с зернистостью 10:1. Там, где участок мощения зарос сорняками, обработайте выкопанное земляное полотно обычным средством от сорняков, таким как глифосат.

Имейте в виду, что верхний слой почвы считается органическим материалом, который со временем разлагается, вызывая оседание, поэтому ВСЕ его необходимо удалить. Плохая практика – укладка любой формы мощения или покрытия на верхний слой почвы.

Поскольку в большинстве садов верхний слой почвы составляет не менее 150 мм, зачастую гораздо проще снять его весь на глубину, при которой открывается твердый и стабильный подпочвенный слой, а затем установить основание перед укладкой тротуарной плитки на полную площадь. растворная постель.

Барьеры от сорняков или корней не обязательны, если нет известных проблем с корнями или инвазивными, глубоко укоренившимися сорняками, но маловероятно, что какой-либо сорняк сможет проникнуть в верхние слои.

В тех случаях, когда вырытый грунт вызывает подозрения или ненадежен, может оказаться полезным использование строительной геоткани.

«Действительно ли мне нужна мембрана или слой полиэтилена под мощением?»

Если требуется бордюр, его можно сделать на этом этапе или оставить до тех пор, пока не будет уложена остальная часть мощения. Подходят кирпичные бордюры, простые или декоративные бордюры, бордюры или булыжники, уложенные вдоль.

Основание

Как уже упоминалось, это не всегда требуется для дорожки или патио, когда имеется подходящее основание, основание или твердое, надежное основание, но это всегда лучше иметь слой материала подложки, чем обойтись без него. Если есть какие-либо опасения относительно пригодности основания (см. комментарии выше относительно верхнего слоя почвы), следует использовать слой материала основания толщиной не менее 100 мм в уплотненном виде. В тех небольших проектах, где принято решение рискнуть и исключить подстилающее основание, любые углубления могут быть заполнены дробленым хардкором, щебнем или уплотненным материалом для подстилки — см. ниже.

Если участок, подлежащий мощению, таков, что его необходимо поднять или поднять на более высокий уровень, то поднятие должно быть сооружено путем включения или добавления подстилающего слоя, вместо за счет увеличения толщины слоя подсыпки.

Для проезжей части или другого интенсивного использования слой основания является несущим слоем и должен иметь толщину не менее 100 мм, предпочтительно 150 мм. Для общественных пешеходных дорожек минимальная ширина составляет 100 мм, с увеличением до 150 мм и более для обеспечения дополнительной защиты подземных коммуникаций.

В качестве альтернативы, флаги можно укладывать непосредственно на массивное бетонное основание, но будьте готовы работать быстро, чтобы покрыть землю до того, как бетон затвердеет!

Уровень готовой поверхности любого подстилающего слоя должен быть (флажок+глубина подстилающего слоя) ±10 мм ниже уровня готового покрытия.

Подробную информацию о допустимых материалах и методах уплотнения см. на странице основания.

Подстилающий слой

Плиты можно укладывать непосредственно на:

• на цементно-песчаную подушку толщиной примерно 20-40 мм
• слой крупнозернистого песка толщиной примерно 40 мм

Как правило, большинство каменных плит укладывают на материал, связанный цементом (строительный раствор или бетон). Тем не менее, несвязанный слой песка или щебня также можно использовать, когда того требует ситуация. Какова может быть эта «ситуация», более подробно рассматривается на отдельной странице 9.0005

При работе с несвязанной подушкой, НЕ ИСПОЛЬЗУЙТЕ СТРОИТЕЛЬНЫЙ ПЕСОК — он слишком мягкий и может стать «жидким» при заболачивании, в результате чего перемещается под плиты, вызывая оседание, и он часто содержит слишком много минерала железа, который БУДЕТ окрашивать некоторые виды тротуарной плитки.

Было обнаружено, что некоторые бледные или светлые каменные плиты обесцвечиваются при укладке на стандартный раствор или соединении с ним. Следовательно, при работе с такими материалами обычно рекомендуется использовать специальный «нейтральный по цвету» раствор. Дополнительную информацию об этом растворе можно найти на стр. 9 «Светлая тротуарная плитка».0090

Использование водопроницаемого строительного раствора становится все более распространенным. На отдельной странице рассматривается, почему эти растворы используются, как они готовятся и как они используются на месте.

Для светлых внутренних двориков и дорожек материал подстилки может быть смесью 10:1, что подходит для большинства целей. Более прочную смесь (6:1) можно использовать при работе во влажных местах или там, где движение грунтовых вод может привести к смещению гряды, и мы находим ее полезной под более тонкими плитами внутреннего дворика, поскольку она придает готовому покрытию немного больше прочности. .

Подробнее о различных цементных смесях для подстилки см. на странице Материалы для подстилки.

Расход материала для подстилки составляет ок. 10-12 м² на тонну при толщине 50 мм, но это зависит от влажности. См. страницу «Стяжка» или страницу «Заполнители» для получения более подробной информации о гравийном песке.

Постельные принадлежности для флагов
Площадь заасфальтированного участка составляет
квадратных метров.

Вам потребуется примерно…..
т песка всего
ИЛИ
т песка ПЛЮС
кг цемента
мешков по 25 кг]

Подстилочный материал должен быть разложен на участке и утрамбован либо путем вытаптывания, либо за пару проходов виброплитой перед подготовкой ложа, что будет одним из двух ранее упомянутых методов.

Флаги должны быть уложены на натянутой веревке, чтобы облегчить курсирование и точность выравнивания. В основном, веревка натягивается от одной известной точки мощения до предполагаемой точки и используется для направления продольной линии/уровня. Для проверки поперечной точности используется брусок с прямой кромкой или длинный спиртовой уровень (1000 мм и более).

Расстояние между последовательными контактами линии не должно превышать 10 метров. См. страницу Разметка для более подробной информации об установлении линий и уровней для проектов мощения.

Индивидуальная подстилка

Используйте лопату или большой шпатель, чтобы выровнять подстилочный материал, верхняя часть которого должна быть разрыхлена на 15–25 мм, чтобы можно было прислонить флаг – обычно это достигается за счет «волнистости» поверхности подстилки. , создавая небольшие впадины и выступы лезвием шпателя. Кровать должна быть 5-8 мм в высоту, чтобы обеспечить консолидацию. Используйте натянутую леску в качестве ориентира — используйте кусок сломанного флага или кусок дерева, отрезанный до нужной толщины, чтобы определить уровень кровати, прилегающей к леске.

Расширьте подготовленную подушку на 100 мм или около того дальше, чем будет покрываться флажком. Лучше сделать подстилку слишком большой, чем слишком маленькой, оставив край флажка свободным.

Подготовка индивидуальной кровати

Настоящее искусство укладки флага заключается в том, чтобы с первой попытки правильно установить кровать, чтобы флаг можно было уложить и закрепить без необходимости многократного подъема во время регулировки кровати. Если у вас есть 100 флажков, которые нужно установить, и требуется 3 попытки, чтобы правильно установить каждую кровать, вы на самом деле установили 300 флажков, но у вас есть только 100, чтобы показать свои усилия.

Подстилка для стяжки

Подстилающий материал распределяется по площади, подлежащей укладке, слегка уплотняется виброплитой (около 2 или 3 проходов), а затем выравнивается до уровня 5-8 мм, как более подробно описано на странице «Стяжка». .

Флаги, уложенные на свободный край

Флаги, уложенные на свободный край в саду

Если флаги уложены на свободный край, т. садовые дорожки и некоторые внутренние дворики, краевые плиты часто лучше всего укладывать на влажный раствор, чтобы они прочно удерживались на месте. Когда раствор (или подходящий бетон) застывает и затвердевает, он прочно удерживает флаг и предотвращает боковое смещение.

Некоторые приемы, подходящие для использования с граничными флагами, рассматриваются на отдельной странице.

Намазывать маслом или нет?

При использовании традиционного строительного раствора «приемные кромки» предыдущих флажков можно «смазать» большим количеством строительного раствора, следя за тем, чтобы раствор не попал на поверхность флага. Затем следующий укладываемый флаг подносится к принимающим краям, прижимаясь к намазанному на него раствору.

Швы могут быть заполнены дополнительным раствором или цементным материалом после того, как плиты выровнены и укреплены.

На принимающие кромки наносится строительный раствор

Открытый шов

При открытом методе стыка плиты укладываются без какого-либо смазывающего раствора до того, как они будут заполнены раствором, жидким раствором или материалом для швов из влажной смолы по завершении фактической укладки. При использовании этого метода рекомендуется использовать небольшие куски фанеры или другого временного материала для прокладки между флажками, чтобы сохранить равномерные швы шириной 8-10 мм.

Распорки для дорожного покрытия GapFast специально изготовлены для этой задачи – подробнее здесь полностью закрыты. Для сухих песчаных швов расстояние между флажками должно быть не более 5 мм. Должен быть некоторый зазор для проникновения песка для заделки швов, но он должен быть сведен к разумному минимуму, в противном случае существует реальный риск того, что шов будет удален через 9 минут.0038 размывание .

Этот метод часто ошибочно называют «стыковым соединением», но на самом деле это «плотное соединение». Стыковое соединение обычно означает, что соседние плиты (или другие элементы мощения) находятся в непосредственном контакте друг с другом. Это НИКОГДА не является хорошей идеей, так как любое движение флажков может привести к отслаиванию поверхности.

Узнайте больше о различных вариантах ширины шва, используемых при укладке тротуарной плитки

Стыковое соединение – плиты в прямом контакте Закрытое соединение – плиты имеют узкий шов 1–3 мм

Укладка плит

Меньшие блоки мощения, такие как показанные на рисунке, часто достаточно легкие, чтобы их можно было поднять непосредственно на место, но более крупные блоки размером 450×450 мм и более необходимо осторожно опустить на место.

Большинство флажков размером более 450×450 мм относительно тяжелые и часто весят больше, чем максимально рекомендованный в руководстве по ручной обработке (обычно принимается 25 кг). По возможности, при работе с этими более крупными агрегатами следует использовать специальные инструменты для укладки и подъемные приспособления.

Подъем малого флага на место Ручное подъемное устройство — 2 человека Вакуумное подъемное устройство — 2 человека

Видео: Использование вакуумного подъемника для укладки флагов
