Вес железобетонной шпалы ЖД дороги, ее длина и ширина

15 октября’18

Шпалы из железобетона

В ходе многолетней эксплуатации, у деревянной шпалы обнаружились многочисленные недостатки. Главным из которых стала подверженность гниению. Да, такие изделия смазываются специальными составами, для защиты от коррозии и поедающих насекомых, вроде термитов. Но даже регулярно обрабатываемая древесина выходит из строя.

Современные технологические решения привнесли в мир изделия из железобетона. Железобетонная шпала не гниет, крепко удерживает рельсы в параллельном состоянии, выдерживает многотонную нагрузку проезжающих составов. Монтаж несколько сложнее, требует применения механизмов, зато обходится дешевле. И в последующей эксплуатации такие пути также сохраняют бюджет. Ведь не надо закупать те самые антисептические составы и платить зарплату человеку, который будет регулярно обрабатывать древесину на путях.

Это позволяет снижать последующий бюджет на поддержание путей в пригодной и безопасной форме. Количество ЧП на путях, связанных с неисправностью самой дороги, будет сокращаться как раз из-за применения более надежных и крепких материалов. Пожалуй, именно вес бетонной шпалы остается последним фактором, почему строители путей делают выбор в пользу морально устаревшей древесины. Масса готового изделия оказывает влияние на принципы монтажа. Потому нужно внимательно рассмотреть размеры бетонной конструкции, прежде чем принимать решение. О недостатках и преимуществах читайте в предыдущей статье.

Размеры железобетонных шпал

За точность и соответствие размерам, отвечают два нормативных документа — ГОСТ — 33320 — 2015 и Стандарт 1081 — 97. Они учитываются при производстве на предприятии ОАО «Спецжелезобетон» под торговой маркой «Микабет» и весь процесс создания проходит строго в рамках этих нормативов.<.p>

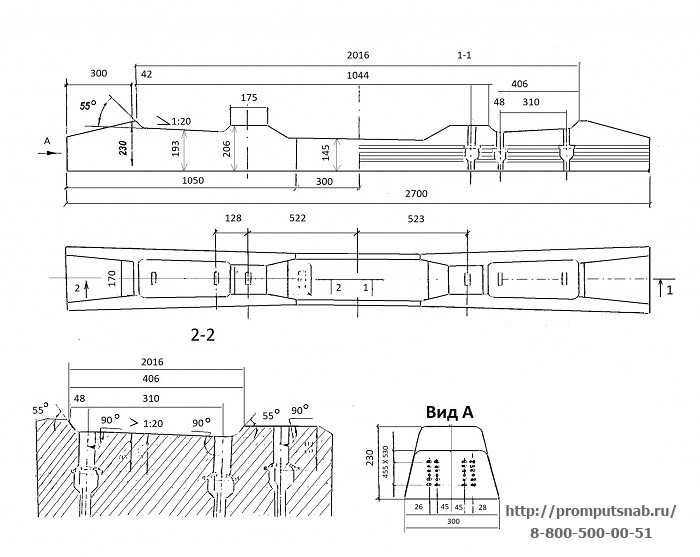

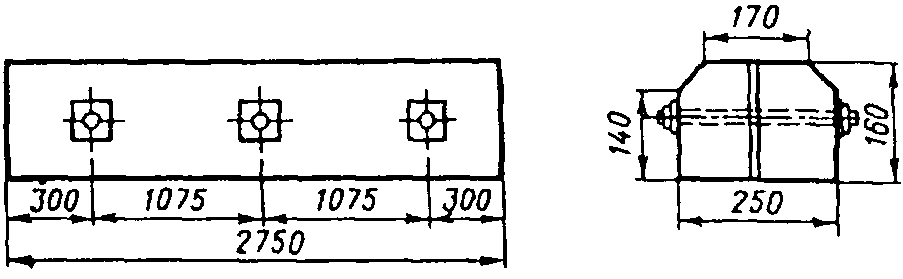

Точные размеры бетонной шпалы следующие:

• Длина изделия — 2 700 миллиметров
• Ширина — 300 миллиметров
• Высота центральной части — 145 мм.
• Толщина рельсовой опорной точки — 206 мм.
• Высшая точка крайней части, «ската» — 230 миллиметров
• Вес изделия — 270 килограмм
• Объем бетона здесь 0.108 м3

Это касается ГОСТ — 33320 — 2015, железобетонная шпала для железных дорог, Тип 1, подтип Ш-1, под рельс Р75 или Р65. тут используется клеммно-болтовой тип соединения. Но помимо такой классической формы, среди продуктов «Микабет» можно выделить и другие образцы:

• Железобетонная шпала, предварительно напряженная с упорными металлическими анкерами. Ее вес больше, 290 килограмм
• ЖБ шпала, с предварительным напряжением, используемая для веерных путей в метро. Вес в 270 кг.

Другие характеристики

При выборе изделий для ЖД строительства, необходимо учитывать не только его вес и размеры, но и другие факторы. Первый из них — морозостойкость. Этот показатель определяет устойчивость бетона в холодное время года и сохранение им всех заявленных производителем качеств. Тут продукция «Микабет» дает параметр морозостойкости F200. Класс бетона. Состав используемого материала сказывается на его долговечности, плотности и также сохранении заявленных характеристик. У нас используется бетон класса B40.

• Объем бетона, м³ — 0.11
• Вагонная норма загрузки — 240- 256

Монтаж и использование

По сути, это всего лишь бетонные балки, у которых имеются специальные места для установки рельсов. Создаются и технические отверстия под установку рельсошпального скрепления. В качестве основного преимущества перед альтернативными вариантами, бетон выдвигает колоссальный срок службы. При грамотном выборе класса бетона, этот срок становится практически неограниченным. Также класс формирует сопротивление к механической нагрузке. Говоря простыми словами, вес проходящего поезда, передающийся через рельсы, не заставит его треснуть и крошиться. Это подходит для проведения путей там, где планируется ход нагруженных товарных поездов. А про пассажирский трафик уж и говорить не приходится.

Если выделять негативные моменты использования, то на первое место выходит сложность установки. Вес конструкции не позволяет заниматься ей руками, без привлечения механических подъемников. Также электропроводность. Если деревянная шпала гасит любые токи, то тут надо использовать прокладки. Тем не менее, сегодняшние стандарты строительства железнодорожных путей таковы, что древесина уже изживший себя материал.

Добавьте к этому и негативное мнение общества об использовании деревьев. Сейчас в Европе виден явный тренд на замену деревянных конструкций железобетонными. Перспективы хороши еще и тем, что последующие затраты на эксплуатацию и поддержание дороги в рабочем и безопасном виде сокращаются по описанным выше причинам. Такие факторы формируют отличное будущее для железобетонных изделий и эта ниша активно развивается.

типы, технология производства и монтаж

Бетон / Изделия / Широкого спектра /

Содержание

• 1 Определение
• 2 Где применяются?
• 3 Преимущества и недостатки
• 4 Типы
• 5 Технология производства
• 6 Монтаж, ремонт и утилизация шпал
• 7 Заключение

За время существования железных дорог подпорки под шпалы изготавливались из различных материалов. Были каменные, но камень сложно поддается обработке, быстро трескается и приходит в негодность. Долговечны деревянные шпалы, просмоленные для защиты от негативных воздействий погодных условий. Но через время и они требовали либо замены, либо ремонта железнодорожных путей. На сегодняшний день железобетонные конструкции с полным основанием считают материалом будущего для изготовления опоры под шпалы и фундамента под здания и постройки. Применяют фундамент из железобетонных шпал для построек всевозможной сложности и этажности на любых видах почвы. Однако стоит учитывать, что весит данное изделие немало.

Определение

Железобетонные шпалы имеют вид рельсовой опоры, для изготовления которых потребуются брусья с меняющимися размерами и формами сечения. Бетонные рельсовые опоры армируются стальной проволокой, диаметр которой зависит от модификации. При работе с железобетонными шпалами предъявляют следующие требования к их технологии производства:

• приготовление бетонного раствора требует однородной консистенции;
• для нужной передачи силы напряжения материал должен обладать соответствующей прочностью;
• изготавливая изделия, придерживаются точных размеров, форм, которые важны для железобетонных шпал в местах соединения с рельсами.

Вернуться к оглавлению

Где применяются?

В наше время все хотят сэкономить – б/у шпалы дают такую возможность при строительстве собственного дома.

Шпала железобетонная используется при возведении фундаментов и железнодорожных путей. Из-за различных природных условий эксплуатации и разнообразной механической нагрузки на изделия, при изготовлении железобетонной опоры придерживаются повышенных требований. Это позволит увеличить срок службы, который при благоприятных условиях использования достигнет шестидесяти лет. Опоры, изготовленные с использованием предварительно напряженного железобетона, повсюду пододвигают распространенные деревянные подпорки за счет своей прочности, долговечности и быстроты монтажа.

Вернуться к оглавлению

Преимущества и недостатки

В шпалах из железобетона присутствуют следующие преимущества:

• длительный срок службы;
• достаточная устойчивость к отрицательным воздействиям факторов окружающей среды;
• отсутствие возможности гниения в процессе эксплуатации;
• стойкость к различным механическим нагрузкам;
• невысокая ценовая категория;
• монтаж и укладка не требуют больших физических затрат;
• не требуют больших затрат на обслуживание в процессе эксплуатации;
• за счет того, что ширина и длина изделия идеально ровные, обеспечивается удобство при перевозке и выгрузке.

Шпале из железобетона присущи следующие недостатки:

• Потребность в периодическом осмотре железнодорожных путей по причине усталостного разрушения сооружения, сделанного из бетона.
• Весит шпала 0,27 тонны, а это значит, что собственноручная установка изделий невозможна. Таким образом, за счет тяжелого веса возникает потребность в специализированной технике. Конструкции из бетона, в отличие от изделий из дерева, вес которых меньше, монтируют специальными механизмами – шпалоукладчиками.
• Необходимость в использовании упругих прокладок, которые позволяют снизить жесткость изделия.
• Шпалам из железобетона присуща большая электропроводность, которая требует применение изоляции.

Вернуться к оглавлению

Типы

Шпалу из железобетона разделяют на следующие типы, которые зависят от стойкости к возможным трещинам, качества и точной ширины, длины и других размеров изделия:

• Опора первого сорта.
• Опора второго сорта. Отличается низкой степенью стойкости к трещинам, геометрические размеры не нуждаются в высоких требованиях.

По типу рельсового крепления бывают следующих видов:

• Ш-1,с раздельным типом клемно-болтовым соединением, которое фиксируется к опоре с использованием прокладки и болта.
• Ш-2 нераздельного вида крепления.
• Ш-3 имеют схожесть с опорами Ш-2, но различаются по способу крепления.

Шпалы из железобетона различны по классу, по наличию электроизоляции и типу применяемой арматуры. Железобетонные шпалы имеют отличия по параметрам электроизоляции:

• изолированные;
• неизолированные, без изолирующих вкладышей.

Вернуться к оглавлению

Технология производства

Вне зависимости от сферы использования, железобетонные опоры изготавливают одинаковой прочности и эксплуатационных свойств. Технология изготовления опор бывает четырех типов:

• Карусельный тип с последующим извлечением формы. Заключается в приготовлении смеси и заливке ее в формы, где происходит ее дальнейшее уплотнение. Извлекают опоры из емкости после полного застывания раствора и достижения его максимальной прочности. Для изготовления используют кассетные конструкции, в которые вмещаются шесть опор. Для достижения требуемого сцепления и обеспечения предварительного напряжения, применяют арматуру, с помощью которой напряжение передается на поверхность бетона. По окончании изготовления изделия, форму извлекают и пускают для следующего производства.
• Линейный. Этот тип изготовления опоры из железобетона подразумевает линейную технологию, для которой необходим конвейер, на котором в определенной последовательности располагаются формы. Длина установленных форм достигает ста метров. С боку емкости прикрывают специально предназначенными устройствами, которые также способны передавать напряжение на арматуру. В процессе схватывания раствора напряжение передается на поверхность бетона.
• Демонтаж форм с дальнейшим напряжением. Для этого типа изготовления опор из железобетона требуется выставление шаблонов, с помощью которых определяется месторасположение стальной арматуры. Емкости заполняют раствором из бетона и уплотняют. В процессе схватывания раствора в него погружают штыри. Спустя некоторое время форму и шаблон извлекают.
• Демонтаж форм с предварительным напряжением представляет собой такую же технологию, как и при демонтаже форм с дальнейшим напряжением, только вместо штырей используют рамы, обеспечивающие напрягающее усилие в изделии.

Вернуться к оглавлению

Монтаж, ремонт и утилизация шпал

Установка железнодорожных путей имеет следующие особенности:

• Железобетонные опоры и рельсы устанавливают на предварительно подготовленную поверхность, которая состоит из почвы, песка и щебня. Для сохранности шпал в процессе эксплуатации и прохождения по ним поездов, важно сохранить верхний слой земли путем устройства песчаных полос.
• Железобетонная опора весит немало, и поднять такой вес конструкции не под силу обычному рабочему, монтаж осуществляют с использованием механизированного оборудования. Этот подход снижает применение физической силы и уменьшает стоимость на монтаж изделий. Также механизированный комплекс сокращает время на укладку железной дороги.
• Для использования железобетонных шпал на протяжении пятидесяти лет, важно диагностировать пути, что позволит выявить деформации и поломки. Проверяют крепежные элементы, исключают поломку, так как она способна привести к нарушению фиксации подкладки, которая издает звуки в момент прохождения по путям состава.
• Несвоевременное обнаружение поломки крепежных деталей приводит к появлению трещин и частичной или полной поломки шпалы.
• Когда срок эксплуатации изделия истек или железобетонная опора стала непригодной за счет возможных разрушений, шпалу утилизируют. Утилизация происходит щековой дробилкой, с помощью которой измельчение изделия достигает размера щебня меленькой фракции или средней фракции. Переработанные изделия в дальнейшем используют для засыпки ям.

Ремонтирование железобетонных шпал подразумевает выявление и устранение дефектов и повреждений. Заделывают отколы, выбоины, раковины и трещины. Когда ремонтируется поломка, движение поездов не прекращается, рабочее место ограждают специальным сигнальным знаком. Проводится капитальный ремонт в междуремонтных сроках, где не требуется смена шпал, выполняется ремонт с помощью путевых машинных станций по подготовленным индивидуальным проектам и расчетам. Ремонт железобетонных опор подразделяется на:

• капитальный;
• средний;
• подъемочный;
• реконструкцию.

По типу верхнего монтажа: укладка на новый щебень или на старый щебень. Для усиления мощности и стойкости путей, в процессе проведения работ по ремонтированию поврежденной детали, используют подрельсовые основания различных конструкций.

Вернуться к оглавлению

Заключение

Использование железобетонных опор актуально во всем мире, спрос на такие изделия растет постоянно. Ведь опоры из железобетона, несмотря даже на их большой вес, имеют несравнимую прочность, надежность и долговечность.

А стоимость материалов и несложность изготовления изделий повышает популярность применения железобетонных шпал в мире строительства.
