Сколько надо арматуры для ленточного фундамента: сколько надо, пример расчета количества для дома 10 на 10 м

Расчет арматуры для фундамента

Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.

Какое количество арматуры требуется для плитного фундамента?

Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.

Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.

Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут. Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.

Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.

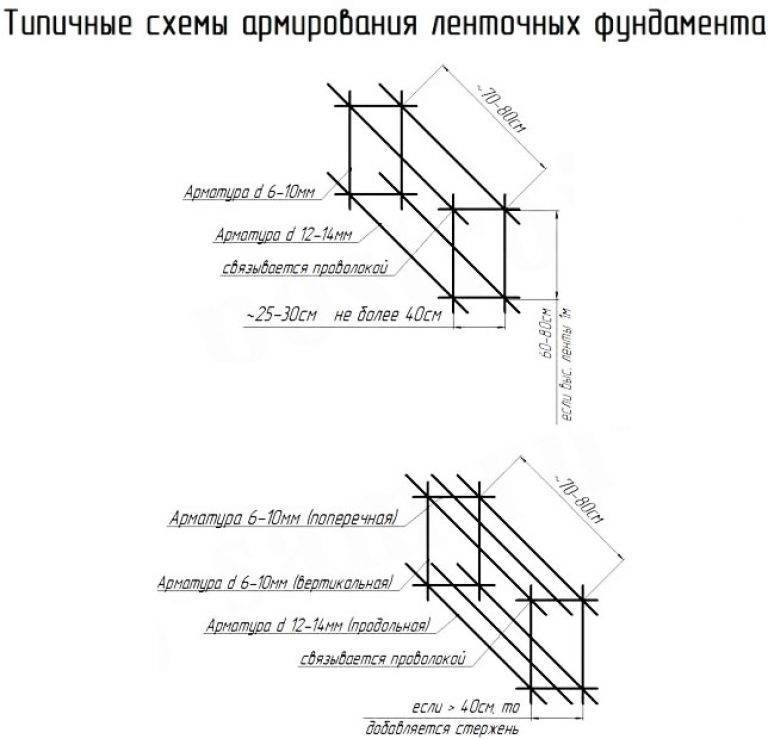

Какое количество арматуры требуется для ленточного фундамента?

По ширине ленточный фундамент, как правило, намного меньше его высоты. Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.

Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров. Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.

Какое количество арматуры требуется для столбчатого фундамента?

Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой. Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.

В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.

Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.

Как самостоятельно провести расчет арматуры для фундамента

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм2. С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм2 в см2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм2 = 2400 см2, 2400 см2×0,001=2,4 см2.

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см2, судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Расчет железобетонных фундаментов: ACI 318-14 и IS456

🕑 Время чтения: 1 минута

Железобетонные фундаменты рассчитываются на основе нагрузок и моментов на колонны, а также данных о грунте. Эта статья пролила свет на проектирование железобетонных фундаментов.

Состав:

  • Типы железобетонных фундаментов
  • Важные аспекты проектирования фундаментов
  • Глубина фундамента
  • Размер пьедестала
  • Рекомендации IS 456: 2000, Проектирование по предельным состояниям
    • Максимальный изгибающий момент в фундаментах
    • Проверка прочности на сдвиг для фундаментов
    • Длина развертывания арматурных стержней в фундаменте
    • Армирование в фундаментах
  • Перенос нагрузки на основание колонна

Железобетонный фундамент

Ниже приведены типы фундаментов в порядке предпочтения с точки зрения экономии:

  1. Отдельные фундаменты (изолированные фундаменты)
  2. Комбинированные фундаменты (сочетание отдельных фундаментов)
  3. Ленточные фундаменты с подпорной стенкой, выступающей в роли ленточной балки, где это применимо.
  4. Фундаменты ростверковые типов (а) плитный (б) балочно-плитный.

Фундаменты кирпичной стены также могут быть спроектированы. Часто цокольные балки служат для поддержки кирпичных стен, а также служат в качестве сейсмостойких связей в каждом основном направлении.

Важные аспекты проектирования фундаментов

Фундаменты — это конструктивные элементы, передающие нагрузки от здания или отдельных колонн на землю.
Если эти нагрузки должны передаваться должным образом, фундаменты должны быть спроектированы таким образом, чтобы предотвратить чрезмерную осадку или вращение, свести к минимуму неравномерную осадку и обеспечить достаточную защиту от скольжения и опрокидывания.

Высота основания

  • Согласно п. 34.1.3 IS456:2000 и разделу 15.7 ACI 318-14 толщина основания по его краю должна быть не менее 15 см на грунтах или менее 30 см для фундаментов на сваях.
  • Глубина фундамента ниже уровня земли может быть получена по формуле Ренкина: Где:h: минимальная глубина фундаментаp: общая несущая способность
    : плотность почвы
    : угол естественного откоса или внутреннее трение грунта.

Размеры пьедестала

В случае простых цементобетонных цоколей угол между плоскостью, проходящей через нижний край цоколя и соответствующей кромкой соединения колонны с цоколем и горизонтальной плоскостью, определяется выражением.

Где:
д o:  расчетное максимальное опорное давление в основании опоры/основания в Н/мм 2 :  характеристическая прочность бетона через 28 дней в Н/мм 2

Рис.1: Размер постамента

Рекомендации IS 456: 2000,  Расчет по предельным состояниям

Для определения площади фундамента, необходимой для правильной передачи полной нагрузки на грунт, рассматривается полная нагрузка (сочетание постоянной нагрузки, динамической нагрузки и любой другой нагрузки без умножения ее на какой-либо коэффициент нагрузки).

Максимальный изгибающий момент в фундаментах

Согласно ACI 318-14, раздел 15.4.1 и 15.4.2, и IS 456: 2000, пункты 34.2.3.1 и 34.2.3.2, изгибающий момент будет учитываться на поверхности колонны, пьедестала или стены и должен определяться путем прохождения через сечение вертикальная плоскость, которая проходит полностью через подошву и по всей площади подошвы или одной стороне указанной плоскости.

Рис. 2: Максимальный изгибающий момент в основании

Проверка прочности на сдвиг для фундаментов

Прочность основания на сдвиг зависит от следующих двух факторов:

  1. Фундамент, действующий в основном как широкая балка, с потенциальной диагональной трещиной, идущей в плоскости по всей ширине, критическое сечение для этого условия должно приниматься как вертикальное сечение, расположенное от лицевой стороны колонны, постамента или стены на расстоянии, равном эффективной глубине фундамента в случае фундаментов на грунтах. Для одностороннего действия сдвига номинальное напряжение сдвига рассчитывается как:

Где:
: напряжение сдвига
:коэффициент силы вертикального сдвига
b: ширина критической секции
г: эффективная глубина
, где: расчетная прочность бетона на сдвиг на основе % продольной растянутой арматуры. См. таблицу 61 СП-16)

Рис. 3: Критическое сечение одностороннего сдвига фундамента

2. Для двухстороннего сдвига (или двухстороннего изгиба или пробивного сдвига) фундамента при пробивном сдвиге необходимо проверить следующее. Пробивной сдвиг должен быть по периметру на расстоянии 0,5 эффективной глубины от лица колонны или пьедестала.
Для двустороннего действия на сдвиг номинальное напряжение сдвига рассчитывается в соответствии с пунктом 31.6.2 стандарта IS456: 2000 следующим образом:
Где
: напряжение сдвига
: периферия критической секции
d : эффективная глубина
: коэффициент вертикальной поперечной силы
Если сдвиговая арматура не предусмотрена, номинальное касательное напряжение в критическом сечении не должно превышать
Где:
= 0,5 + Bc (но не более 1)
Bc: короткий размер колонны или пьедестала / длинный размер колонны или пьедестала

Результат уравнения 6 находится в Н/мм 2 Примечание : Общепринято делать основание достаточно глубоким, чтобы не требовалась поперечная арматура.

Длина развертывания арматурных стержней в фундаменте

В соответствии с ACI 318-14, раздел 15.6 и IS 456: 2000, пункт 34.2.4.3, критическое сечение для проверки длины разработки в фундаменте должно приниматься в следующих плоскостях:

  • На лицевой стороне колонны, пьедестала или стены, для опор, поддерживающих бетонную колонну, пьедестал или стену.
  • На полпути между центральной линией и краем стены, для фундаментов под каменными стенами.
  • На полпути между лицевой стороной колонны или пьедестала и краем основания с косынками для фундаментов под основаниями с косынками.
  • Все другие вертикальные плоскости, где происходят резкие изменения сечения.

Усиление фундаментов

Минимальная арматура в фундаментной плите, указанная в нормах, составляет 0,12%, а максимальное указанное расстояние составляет 3-кратную эффективную глубину или 450 мм, в зависимости от того, что меньше. (пункт 34.3).
В одностороннем усиленном основании; двухсторонний усиленный квадратный фундамент; и продольном направлении двустороннего прямоугольного фундамента, арматура, проходящая в каждом направлении, должна быть равномерно распределена по всей ширине фундамента.
Однако должна быть центральная полоса, равная ширине фундамента для короткого направления двухсторонних прямоугольных фундаментов. Армирование в центральной полосе должно быть обеспечено в соответствии со следующим уравнением.

Где B — отношение длинной стороны фундамента к его короткой стороне.

Передача нагрузки на основание колонны

В соответствии с IS 456: 2000, пункт: 34.4, силы и моменты в основании колонны, стен или усиленного основания должны передаваться на вершину опорного основания или фундамента посредством опоры.
Давление опоры на нагруженную зону не должно превышать допустимое напряжение опоры при прямом сжатии, умноженное на величину, равную, но не более 2.
Где:
: опорные площадки для опирания фундамента, который является наклонным или ступенчатым. Фундамент может быть принят за площадь нижнего основания наибольшей усеченной пирамиды или конуса, полностью заключенного в фундаменте и имеющего верхнее основание, площадь, фактически нагруженная и имеющая боковой уклон от одной вертикали до двух горизонталей.
: загруженная область у основания колонны.
Для конструкции в предельном состоянии указанное допустимое напряжение смятия составляет 45 f ск .
Если допустимое напряжение смятия превышено либо в бетоне колонны, либо в бетоне основания, необходимо предусмотреть усиление для развития избыточной силы. Армирование может быть выполнено либо путем удлинения продольных стержней в основании, либо путем установки дюбелей в соответствии с нормами, указанными ниже:

  1. Минимальная площадь удлиненных продольных стержней или шпонок должна составлять 0,5% площади поперечного сечения поддерживаемой колонны или пьедестала.
  2. Должно быть предусмотрено минимум четыре полосы.
  3. При использовании дюбелей их диаметр не должен превышать диаметр стержней колонны более чем на 3 мм.
  4. Должна быть обеспечена достаточная длина развертывания, чтобы передать сжатие или растяжение опорному элементу.
  5. Стержни колонн диаметром более 36 мм, только на сжатие, могут крепиться к основанию стержнями меньшего диаметра. Дюбель должен входить в колонну на расстояние, равное длине развертывания стержня колонны. В то же время дюбели должны заходить вертикально в фундамент на расстояние, равное длине разработки дюбеля.

    Рис.4: различные типы фундамента с деталями усиления

Руководство по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема В8 — Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Схема В9 — Стандартные размеры, необходимые для фундаментов 9006 4

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровень земли в завершение.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести исследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Засыпьте подходящим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

  1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть уровень подошвы фундамента.

  2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

    3. Рис. Стены

    Коммуникации через возвышающиеся стены

    Зазор для инженерных труб и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

    Для ясности маскирование опе не показано на эскизах.

    Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

    Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

    Проемы и перемычки

    В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

    Диаграмма B17 – Для больших отверстий должны быть предусмотрены перемычки

    Защита водопроводных труб от замерзания

    Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

    Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

    Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

    Схема Б18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

    Изоляция для подачи холодной воды через подвесной вентилируемый пол.

    Схема Б19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

    Перепады уровней

    Подъемные стены Изменения уровня

    Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно быть между 150 мм и 860 мм.

    Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

    При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

    Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

    подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

    Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Если полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

    Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

    Диаграмма Б23 — Максимальная высота возвышающейся стены по отношению к ее ширине на уровне сайта или наклоны, как показано ниже.

    Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

    Диаграмма B25 — Типичная деталь ступенчатого DPC на наклонной площадке

    Диаграмма B26 — Перепады уровня внутри дома

    Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

    Схема B27 — Деталь А — Типовые вертикальные швы в DPM или DPC

    Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

    Чтобы предотвратить попадание влаги под пол более высокого дома через разделительную стену выше уровня пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

    Диаграмма B28 — Путь боковой сырости

    Диаграмма B29 — Перепады уровней в соседних домах

    Схема B30 — Фрагмент X — Фрагмент типовой стены с изменением уровня

    В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
