Сколько арматуры нужно на фундамент?

Практика показывает, что наиболее простым в технологическом плане является не использование для фундамента готовых железобетонных конструкций, а заливка на месте. Поэтому возникает проблема доставки на строительную площадку нужного количества арматуры, которая будет использоваться для вязания каркаса будущего фундамента, а также готового бетона. Вопроса расчета количества бетона касаться не будем, а основное внимание уделим расчету арматуры для различных видов фундамента.

Для устройства любого вида фундамента требуется 2 вида арматуры – ребристая, которая будет нести основную нагрузку, и гладкая, используемая для соединения между собой частей каркаса. Продольные, поперечные и вертикальные пруты арматуры соединяются тонкой стальной проволокой. Диаметр ребристой арматуры выбирается, исходя из конструкции будущего здания по принципу: чем больше здание, тем большей нагрузке будет подвергаться фундамент, тем больше диаметр прутов. Считаем нужным заметить, что целью данной статьи является предоставление общих сведений об устройстве фундамента, которые могут пригодиться в частном малоэтажном строительстве, а не для возведения высотных зданий.

Сколько арматуры нужно на ленточный фундамент?

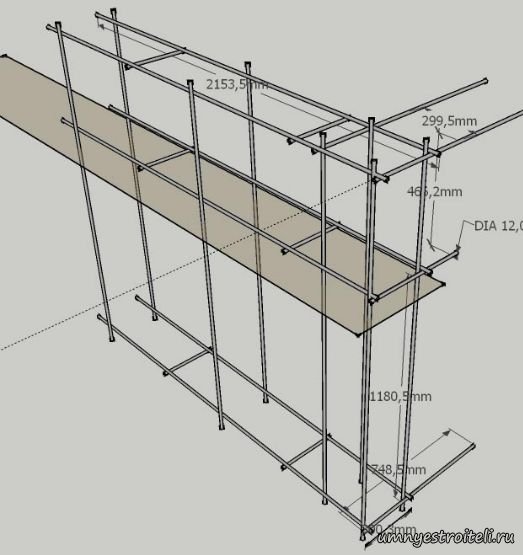

Для ленточного фундамента потребуется заготовить пруты ребристой арматуры диаметром 8-14 мм (для армирования в продольном направлении) и гладкую проволоку 6 мм в диаметре (для армирования в вертикальном и поперечном направлении). Как правило, продольная арматура ложится в 2 ряда сверху и снизу траншеи на расстоянии 5-10 см от стенок. Таким образом, для определения количества арматуры необходимо общую длину отрезков ленточного фундамента умножить на 4. Вертикальные и поперечные отрезки проволоки укладываются на расстоянии полуметра и крепятся к продольным прутам проволокой 0,8-1,2 мм (по 30 см на каждый узел). Длина каждого вертикального отрезка выбирается таким образом, чтобы вся конструкция «зависла» на расстоянии до 15 см над дном траншеи и находилась не выше, чем 5 см от верха траншеи.

Приведем пример по расчету. Для фундамента ленточного типа, суммарная длина отрезков которого равна 27 метров, потребуется 27*4=108 погонных метров ребристой арматуры. Для поперечного армирования понадобится 27*4+2=110 отрезков гладкой проволоки, длина каждого из которых на 10-20 см меньше, чем ширина траншеи. Для вертикального армирования потребуется такое же количество отрезков (110 шт.), но их длина будет на 10-15 см меньше глубины траншеи.

Количество арматуры на фундамент плиточного типа

Плиточный фундамент — монолитная конструкция в высоту 25 см, каркас которой имеет форму сетки. Продольные и поперечные прутья ребристой арматуры 12-14 мм в диаметре укладываются на расстоянии друг от друга 200 мм. В результате получается сетка, сторона каждой ячейки которой равна 200 мм. Каркас — это 2 такие сетки, уложенные одна над другой и скрепленные вертикальными прутами длиной 20 см. Длина поперечных и продольных прутов зависит от размера плиты фундамента. Зная длину каждой стороны плиты и расстояние между прутами (20 см), легко подсчитать необходимое для устройства плиточного фундамента количество арматуры.

Например, для фундамента размером 4 на 5 метров потребуются пруты длиной 4 и 5 метров соответственно. Количество прутов – 5 шт. на каждый метр. Т.е. для вязки одной сетки нужно 5*5+1=26 прутов по 4 метра и 4*4+1=17 5-метровых прутов. Общее количество арматуры – (26*4+17*5)*2=378 метров. К этому количеству следует прибавить общую длину вертикальных прутов, которые укладываются с шагом 40 см.

Количество арматуры на столбчатый фундамент

В столбчатом фундаменте основная нагрузка идет на вертикальные пруты. Здесь применяется арматура 10 мм в диаметре. Как правило, в каждом столбе укладывают по 4 вертикальных прута. Длина их совпадает с высотой столба. Если по проекту фундамент должен возвышаться над поверхностью земли, то нужно позаботиться об устройстве опалубки. Вертикальные пруты соединяются гладкой проволокой 6 мм в диаметре с шагом 50 см. Теперь, чтобы узнать количество ребристой арматуры, необходимой для каждого столба, нужно его высоту умножить на 4. Затем полученное значение умножается на общее количество столбов. Результат – искомое значение общего количества ребристой арматуры, которое нужно для фундамента столбчатого типа.

Расчет арматуры для фундамента: сколько нужно

Расчет арматуры для фундамента позволяет рационально использовать материал и создать качественную и долговечную конструкцию. Объясняется это следующим: избыток металла в каркасе основания строения станет последствием того, что стоимость конструкции может существенно вырасти.

Противоположная ситуация, когда количество арматуры на 1 м3 бетона меньше нужного, сделает фундамент дома слабым и не способным вынести нагрузки, связанные с давлением строения и грунта. Это может привести к серьёзным последствиям.

Содержание

• Методы армирования
• Вычисление диаметра
  • Продольная арматура
• Общее количество стержней
• Поперечная и вертикальная

Методы армирования

Прежде всего необходимо разобраться с вопросом, каким образом будет выполняться армирование конструкции. На сегодняшний момент используется 2 схемы, различающихся между собой количеством металлических стержней:

• 4 горизонтальных рядов.
• 6 горизонтальных рядов.

Выбор одной из схем определяется в СНиП 52-101-2003, в котором говорится следующее: «Интервал между прутками арматуры в ленточном фундаменте, расположенными параллельно не должен превышать величину 400 мм.

Расстояние между каждымм прутком и краем бетонного каркаса основания устанавливается 60 – 70 мм».

Согаласно приведённому выше документу, рассчитать количество арматуры для строения достаточно просто. Например, для оснований ширина которых превышает 0,5 м целесообразно использовать металлизированный каркас, состоящий из 6 продольных рядов.

Таким образом, нужно учитывать, расчет арматуры для ленточного фундамента определяется только согласно регламентированной схеме.

Вычисление диаметра

Толщина металлического прута должна составлять не менее 0,1 % от сечения фундамента

Если с количеством всё ясно, возникает следующий вопрос: какой диаметр арматуры необходимо использовать для создания качественного и надежного основания дома? Для этого существует требование СНиП 52-101-2003, в котором раскрываются требования к данной ситуации. Согласно документу, диаметр арматуры для фундамента берётся из 2 коэффициентов: минимальное сечение (толщина) продольных прутьев ленточной конструкции должно равняться 0,1% от всего сечения железобетона. Такого требования придерживаются когда высчитывают диаметр прутьев.

Диаметр арматуры для ленточного фундамента подбирается исходя из того, куда именно она будет установлена. В зависимости от места её предназначения могут измениться и требования к её сечению. Более точная информация приведена в следующей таблице.

Выполняя расчет количества арматуры для фундамента одно-или двухэтажного дома, преимущественно берутся прутки толщиной 8 мм. Аналогичная ситуация для гаражей, бань и других малоэтажных построек.

Продольная арматура

Для вычисления площади сечения фундаментной ленты понадобится умножить его ширину на высоту. К примеру, если ширина 450 мм, а высота 1000 мм, искомая величина составит 45000 мм2. Согласно вышеупомянутому СНиП, коэффициент берётся равный 0,1 %, потому полученная ранее цифра умножается на это соотношение. Получается 45000 мм2 * 0.1 = 45 мм. Таким образом диаметр продольной арматуры на ленточный фундамент указанного размера должен быть не менее 4,5 см.

Преимущественно все фундаменты имеют стандартные размеры, потому со временем была разработана таблица, позволяющая определить сечение арматурного прутка для любых размеров оснований. В ней указано соотношение диаметра с площадью поперечного сечения стержня, в зависимости от количества прутьев.

Величины приведены в средних коэффициентах, поскольку полученные результаты были округлены в большую сторону. Измерения приведены в сантиметрах.

Получив расчетную площадь поперечного сечения арматурного ряда, равным 4,5 см при ширине основания в 45 см, допускается использование метода армирования 4 прутьями. В таблице находится графа, в которой приведена величина значения для данного случая. Она составляет 4,52 см2.

Для вычисления того, какая арматура нужна для ленточного фундамента, усиленного 6 стержнями, понадобится произвести аналогичные действия. Разница заключается лишь в том, что величина берётся из столбца с цифрой 6. Более сложные конструкции определяются аналогично.

Диаметр арматуры для плитного фундамента, как и для ленточного, берётся единый. Если имеются стержни меньшего сечения, они закладываются в нижний ряд.

Общее количество стержней

Количество металлических стержней зависит от периметра фундамента

Перед началом строительства возникает вопрос, сколько нужно арматуры на весь объём фундамента?

Тема достаточно актуальна, так как при возникновении ситуации, когда металл закончился, а работа не выполнена, возникнет простой, а за доставку дополнительной недостающей партии придётся заплатить отдельно.

Определяется это число таким образом:

1. Находится длина периметра основания при площади строения 10 * 10 (10*4 = 40), величина составит 40 м.
2. Так как требуется выполнить расчет для 4-стержневой конструкции, полученное ранее число умножается на 4 (40 * 4 = 160), итого 160 м.

Прутья арматуры соединяются внахлест

Для возведения фундамента дома размером 10 * 10 м требуется 160 м арматурного стержня. Однако эта величина без учёта стыковки прутьев, потому и случаются такие ситуации, когда все действия по определению количества были выполнены верно, а рассчитанного металла не хватило.

Сделать это можно двумя способами. Первый подразумевает грамотно составленную схему, в которой указывается расположение прутков и количество соединений. Второй метод несколько проще: если арматура уже рассчитана ранее описанными способами, к полученному числу добавляется 10 – 15%.

Поперечная и вертикальная

Как рассчитать арматуру для ленточного фундамента, расположенную поперечно или вертикально? Для этого используется уже проверенная схема. Из неё можно определить, что для заполнения одного прямоугольника потребуется 2,5 м (0.35 * 2 + 0.90 * 2 = 2,5). Нужно учитывать, что величина 0,3 и 0,85 берутся с запасом. Это нужно для того, чтобы концы стержней немного выходили за основной периметр границ.

В случае плиточного фундамента все несколько проще, арматура вяжется сеткой

Среди частых ошибок малоопытных людей, занимающихся вязкой армированного каркаса для ленточного фундамента, происходит установка арматуры на дно траншеи. Некоторые для устойчивости конструкции вбивают её в грунт. В этих случаях расход арматуры на куб бетона увеличится, потому при средней величине вертикальных прутьев 0,9 м нужен небольшой запас, равный 10% от общей длины.

Чтобы облегчить себе задачу в большом количестве цифр, можно просто начертить схему основания, отметить на ней места расположения прямоугольников, а потом просто подсчитать их количество. Таким образом, определяется величина поперечных и вертикальных стоек для бетонного фундамента ленточного типа.

После того как все нюансы разобраны, рассчитать арматуру в фундаменте можно за несколько минут.

При этом нужно учитывать, чем больше площадь будущего строения, тем большее количество металла понадобится для армирования каждого кубического метра.

Только после этого можно отправляться в магазин и заказывать армированные стержни. Это позволит снизить вероятность ошибок, указанных в начале статьи, и даст гарантию того, что через несколько лет не придётся делать капитальный или частичный ремонт фундамента.

требуемый диаметр и толщина, количество

Каждая строительная площадка начинается с прочного фундамента. Ленточные фундаменты являются наиболее распространенной конструкцией в малоэтажном строительстве. Расчет арматуры для ленточного фундамента важен уже на этапе проектирования и доставки стройматериалов. Расчет доверяют профессионалам или проводят самостоятельно, изучив методические указания.

Содержимое

1. Назначение усиления
2. Правила
3. Ассортимент металлических продуктов
4. Схема закладок
5. Защитный слой
6. Расстояние арматуры
7. Продольное усиление
8. Поперечное усиление
9. Расчет армирования
10. Требуется количество металлических продуктов
11. . Счет. количество

Назначение арматуры

Арматура сопротивляется нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную железобетонную конструкцию фундамента. Фундамент изготавливается непосредственно на строительной площадке.

Железобетон — бетон, внутри которого находится металлический каркас из арматуры. Металл позволяет ему выдерживать боковые нагрузки, создающие:

• снизу вверх — процессы пучения грунта;
• сверху вниз, масса здания.

Чистый бетон плохо сопротивляется боковым нагрузкам. Сталь, заложенная внутрь конструкции, способна сделать фундамент прочнее в десятки раз.

Под нагрузкой каждый метр бетона может растянуться на 2–4 мм, а стали – на 4–25 мм. Бетон, напротив, во много раз лучше переносит сжатие.

Алгоритм работы с давлением сверху:

1. Груз давит на поверхность фундамента, которая начинает прогибаться.
2. Верхний слой бетона сопротивляется сжатию, а верхний ряд арматуры неактивен.
3. Нижняя часть фундамента пытается удлиниться.
4. Нижний ряд стержней выдерживает растягивающие нагрузки.

Под давлением грунта снизу железобетон «работает» в обратную сторону – нижний слой бетона сопротивляется сжатию, а верхний ряд арматуры не дает ему разрушиться от растяжения.

НП

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Такие фундаменты проектируют и строят в соответствии с сводом правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются количество и размеры армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в местах пересечения.

Информации, содержащейся в документе, достаточно, чтобы понять, как рассчитать арматуру для фундамента, рассчитать количество материала.

Сортамент металлопродукции

Арматурная сталь марки

Для железобетонных конструкций применяют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцо или серповидно) диаметром от 6 до 40 мм;
• термически и механически упрочненные с периодическим профилем, 6–40 мм;
• холоднодеформированный периодический профиль (3–12 мм).

Рекомендуется использовать гладкую арматуру класса не ниже А-240 (А-I). Для ребристых (периодический профиль) выбирайте класс А-300 и выше.

В помещениях, где температура опускается ниже 30°С, запрещается применять класс А-300.

Предпочтительно использовать изделия периодического профиля — с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

Недавно на рынке появилась композитная арматура. Производитель рекомендует использовать его вместо изделий из стали.

СП 295.1325800.2017 не допускает применение композитных изделий для фундаментов.

Схема закладки

Точный расчет арматуры на фундаменте приведен в разделе 8.3. Свода правил.

Защитный слой

В железобетонных фундаментах под стальные детали предусмотрен защитный слой, обеспечивающий:

• совместная работа всех частей;
• защита стержней от агрессивных воздействий окружающей среды (влаги), химических веществ;
• огнестойкость.

В грунте толщину слоя (расстояние от стержней до любого внешнего края бетона) выбирают не менее 40 мм. На открытом воздухе расстояние сокращается до 30 мм.

Шаг арматуры

Расстояния между отдельными стержнями выбирают не менее диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов — 30 мм.

В стесненных условиях допускается располагать арматуру пучками.

Арматура продольная

Для стороны фундамента длиной до 3 метров допускается применять стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Суммарное сечение стержней продольной арматуры выбирают не менее 0,1 % сечения фундамента.

Например, для ленты шириной 40 см и высотой 100 см сечение 400х1000 = 4 000 000 мм². Суммарное сечение всех продольных стержней должно быть 0,1%, т.е. 400 мм².

Вы можете выбрать необходимое количество стержней с помощью таблицы.

В соответствии с таблицей, для Anduce с Antry Section Section 40x. мм требуются.

Расстояние между осями продольных участков арматуры не должно быть более 40 см, а стержней в одном уровне не может быть менее 2. Одна арматура применяется только в фундаментах тоньше 15 см.

Поперечная арматура

Задачи поперечной вертикальной арматуры:

• ограничение образования трещин;
• препятствуют смещению продольных балок;
• зафиксировать продольные стержни от коробления в любом направлении.

Поперечные части устанавливаются там, где проходят продольные стержни.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25 % наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг поперечных элементов не более 50 см, при высоте ребра более 15 см.

Расчет арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Сечение фундамента 50х100 см.

Необходимое количество металлоизделий

Согласно таблице необходимо 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента 6+6+10+10=32 метра.

Всего нужно 128 (32х4) метров арматуры.

Длина брусков в продаже 3, 6 или 11, иногда 12 метров. Поэтому точно подобрать стержень для каждой стороны не получится.

Продольные стержни придется стыковать. На угловых перекрестках также будут стыки. Если в углах используются П- или Г-образные стержни, то они должны быть утоплены в стену не менее чем на 40 см.

Согласно своду правил перекрытие стержней должно быть не менее 30 диаметров. Для арматуры 12 мм – не менее 36 см.

Чтобы не пришлось дополнительно закупать и доставлять стройматериалы, фурнитуру закупают с запасом 10-15% от сметной суммы. Пятнадцать процентов от 128 — это 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольной арматуры.

Счетные поперечные и вертикальные элементы

Элементы поперечной и вертикальной арматуры свариваются, скручены вязальной проволокой или согнуты в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в землю. Это сделает установку более удобной.

Стороны горизонтально-вертикального прямоугольника не менее чем на 10–15 см меньше размера фундамента. Чтобы вокруг стержней оставался защитный слой бетона.

Складывая стороны, получаем количество арматуры на прямоугольник: 30+30+90+90=240 см. С учетом нахлеста прибавьте еще 10 см. В результате длина каждого элемента принимается равной 2,5 метрам.

В каждом углу необходимо установить по два прямоугольника, всего на фундаменте 4х2 = 8 штук.

Максимальное расстояние между элементами на прямых участках 50 см. При строительстве больших домов — 30 см.

Длины сторон для дальнейших расчетов без учета угловых пересечений составляют:

1. Короткие 600 см минус 2 угла по 50 см — 500 см.
2. Длина 1000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону, кроме угловых, понадобится 9больше прямоугольников. На длинной стороне установлено 17 элементов.

Общее количество сечений будет: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Общее количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Всего арматуры диаметром 6 или 8 мм понадобится 61х2,5=152 метра. Материал приобретают с запасом 5%, следовательно, 160 метров.

Общая сумма

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

• для продольных стержней — 147 метров арматуры 12 мм. Масса одного метра будет 0,88 кг, а общий вес: 147х0,88 = 130 кг.
• для вертикальных и поперечных стержней приобретается 160 м стержней диаметром 8 мм, их масса: 160х0,39 = 62 кг.

Дополнительно к этим материалам приобретается вязальная проволока диаметром от 2,5 до 4 мм. Потребуется около 50 метров.

Количество элементов варьируется в зависимости от размеров фундамента и общей нагрузки. В этих случаях нужно рассчитывать по той же методике.

Рассчитать количество арматуры для строительства ленточного фундамента можно самостоятельно. Нарисовав чертеж и разместив на нем все необходимые элементы, на расчет потребности в материалах уйдет полчаса. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать добросовестность подрядчика, если работу выполняет третье лицо.

Как сделать это правильно: Использование армирования в вашем фундаменте

Недавно один из наших геодезистов испытал небольшой шок, посетив участок для пристройки дома.

Они были вызваны для осмотра арматуры перед бетонированием фундамента, но ранее не выезжали на площадку для раскопок или проверки перед началом работ. «Строитель» гордо отступил и сообщил офицеру, что он выкопал 450 мм, но все еще находится в насыпном грунте, поэтому вместо этого решил построить усиленный плотный фундамент.

Более того, он помогал окружающей среде, перерабатывая покупательские тележки для усиления.

«Каждая мелочь помогает», — ответил ошеломленный офицер, прежде чем объяснить, что случилось. Впоследствии от проекта отказались из-за дополнительных затрат на его правильное выполнение, и он вернулся к патио.

Если вы участвуете в строительстве плотного фундамента, необходимо учитывать некоторые ключевые факторы, чтобы обеспечить правильную установку армирующей ткани. Это альтернатива, если вы не можете использовать традиционные ленточные или траншейные фундаменты, но важно отметить, что фундаменты под ростверки подходят не во всех случаях и обычно требуют проектирования компетентным инженером-строителем.

В отличие от подвесных полов или ленточных фундаментов, где сетка просто помещается в нижнюю часть бетона, чтобы действовать на растяжение, плоты обычно имеют сетку в верхней части, чтобы противостоять сжатию от тяжелых точечных нагрузок, таких как внутренние стены, и в нижней части для растяжения, чтобы распределить нагрузка на более широкую поверхность.

Ключевые точки армирования

• Армирование бывает разных размеров и сортов  , но чаще всего используется армирование классов «А» и «В». В таблице ниже показаны размеры и центры стержней для наиболее часто используемых:

• Армирующая ткань должна быть очищена от рыхлой ржавчины, масла, жира, грязи и любых других загрязнителей , которые могут повлиять на долговечность бетона.

• Карбонизация снижает защиту арматуры от коррозии за счет увеличения пористости и снижения щелочности. Такую коррозию можно уменьшить, предусмотрев как можно больше бетонного покрытия. Надлежащий уровень защитного слоя бетона для армирования зависит от воздействия бетона и его применения и приводится ниже:

Применение (бетон)	Минимальная крышка (мм)
Бетон в непосредственном контакте с землей	75
Все внешние приложения, т. е. жалюзийная перегородка	50
Плиты перекрытий и другие изделия, где бетон заливают на мембрану	40
Бетонное покрытие	40
Внутренние условия	25

^{Стол предоставлен LABC Warranty Technical Manual (версия 10)}

• Армирование должно поддерживаться фирменными опорами или распорками и может быть изготовлено из бетона, пластика или стали. Толщина и глубина бетонной прокладки не должны превышать 50 мм x 50 мм. Распорки следует размещать на расстоянии не более 1 м от центра, а опорную сетку следует располагать в шахматном порядке, чтобы избежать плоскостей слабости в бетоне.
• Опоры для верхних слоев арматуры также должны быть стульями или другими запатентованными изделиями и располагаться таким образом, чтобы верхний слой в достаточной степени удерживался на месте и не просто проваливался сквозь бетон (особенно при заливке или трамбовке и ходьбе). над) и сохраняет минимальное покрытие на поверхности.
• Арматура класса «А» обычно используется там, где нагрузка ограничена и необходимы меры против растрескивания. Принимая во внимание, что « B» класс 9Арматура 0175 предназначена для использования в конструкциях с более высокой нагрузкой. Арматура класса «В» может быть идентифицирована по размеру продольных и поперечных стержней, при этом продольные стержни расположены на расстоянии 100 мм от центра и всегда располагаются в направлении пролета. Поперечные стержни расположены на расстоянии 200 мм друг от друга.
• Там, где армирующая ткань накладывается внахлест, эмпирическим правилом является  минимальный нахлест  два стержня плюс 50 мм; тем не менее, нахлесты должны быть разработаны компетентным инженером-строителем или следовать соответствующим рекомендациям, таким как Таблица 2 в Технических стандартах гарантии LABC, в которой указаны минимальные размеры нахлестов для армирования тканью B.
