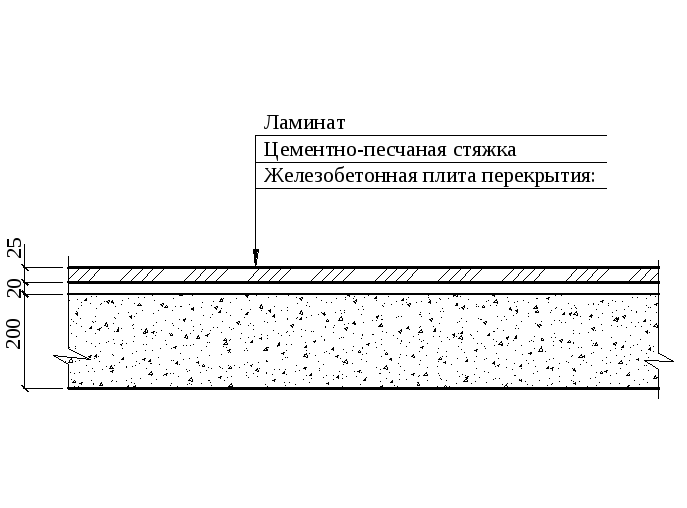

Штриховка цементно песчаной стяжки автокад: Штриховки для проектировщиков бесплатно

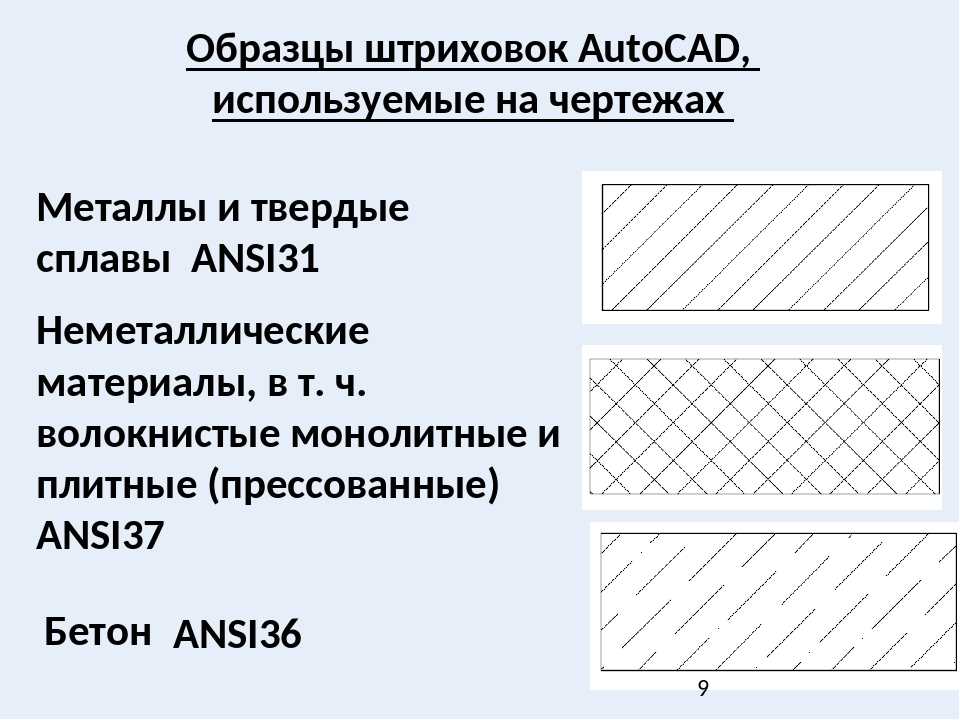

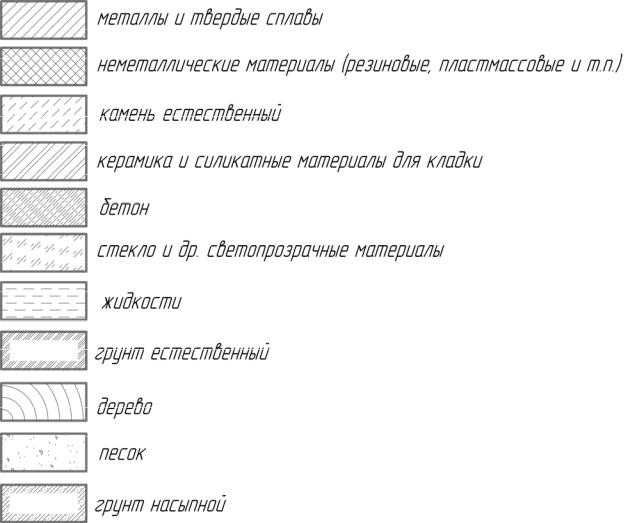

Бесплатные образцы штриховки

Чтобы загрузить эти бесплатные шаблоны штриховки AutoCAD, просто щелкните правой кнопкой мыши нужные шаблоны и выберите «Сохранить ссылку как», затем поместите файл PAT по пути, указанному в путях поддержки AutoCAD.

Правила использования

1. Вы можете поместить эти узоры в свою систему и использовать их в своих рисунках.
2. Вы не можете распространять эти шаблоны в форме PAT, вместо этого отправьте коллегам ссылку на эту страницу.
3. Вы не можете размещать их в Интернете (включая веб-сайты, ftp-сайты, доски объявлений и другие онлайн-сервисы) для публичного скачивания.

Авторы и права: Уотсон Килборн из CompugraphX ​​создал образцы штриховки самого высокого качества, доступные где угодно. Watson предоставил эти образцы штриховки сообществу AutoCAD.

Совместимость с образцом штриховки

Хорошей новостью является то, что формат шаблона штриховки не изменился с тех пор, как он был впервые представлен много лет назад. Любой образец штриховки, который вы найдете, должен работать с любой предыдущей или будущей версией AutoCAD!

2005 Защелки штриховки

В AutoCAD 2005 было изменено поведение в отношении привязки объекта к его геометрии. В предыдущих версиях привязки учитывали штриховки, в версии 2005 они по умолчанию игнорируются. Чтобы включить привязку к штриховке, откройте диалоговое окно «ОПЦИИ» (меню «Инструменты»), перейдите на вкладку «Чертеж» и в левом нижнем углу вы найдете переключатель.

Также существует системная переменная командной строки OSNAPHATCH, для которой установлено значение 0 для выключения (без привязки), 1 для включения (привязка).

Добавление штриховки

Эта процедура проведет процесс добавления образца штриховки в вашу систему, вплоть до последнего шага добавления образца в диалоговое окно AutoCAD BHATCH.

Важное примечание. Компания Autodesk изменила поведение диалогового окна ШТРИХ, начиная с версии 2000. В результате этого изменения диалоговое окно ШТРИХ полностью игнорирует слайд штриховки, содержащийся в библиотеке слайдов. Вместо этого он выбирает создание очень маленького (почти нечитаемого) образца на лету, что занимает значительное количество времени, если у вас есть сотни образцов. Таким образом, эта процедура может быть неприменима, если только вы не собираетесь скомпилировать свои штриховки в меню ИЗОБРАЖЕНИЕ.

Подготовка шаблона: первый шаг — получить или создать шаблон штриховки, который вы хотите добавить. В качестве условий обсуждения мы будем использовать файл GRAVEL. PAT, найденный в Интернете. Я ничего не знаю об авторе. Обратите внимание, что этот шаблон не обладает достаточной точностью для корректного отображения при отображении больших координат, но должен хорошо работать в большинстве других приложений. Это было воспроизведено здесь.

*GRAVEL, рисунок гравия
228.0128, 0.720,1.000, 12.041365,0.074329, 0.134536,-13.319088
184,9697, 0,630,0,900, -12,041517,0,043315, 0,230868,-22,855925
132,5104, 0,400,0,880, -14,865942,0,061430, 0,162788,-16,116032
267,2737, 0,010,0,630, -20,024928,0,047565, 0,210238,-20,813558
292,8337, 0,000,0,420, -12,999910,0,048507, 0,206155,-20,409373
357,2737, 0,080, 0,230, -20,024928,0.047565, 0.210238,-20.813558
37,6942, 0,290,0,220, -16,401180,0,035968, 0,278029,-27,524849
72,2553, 0,510,0,390, 23,086761,0,038097, 0,262488,-25,986321
121,4296, 0,590,0,640, 15,264264,0,047405, 0,210950,-20,884073
175,2364, 0,480,0,820, -12,045049,0,083045, 0,240832,-11,800763
222,3974, 0,240,0,840, 16,278789,0,032108, 0,311448,-30,833375
138,8141, 1,000,0,620, 9,219065,0,094072, 0,106301,-10,523844
171,4692, 0,920,0,690, -13,152853,0,049447, 0,202237,-20,021511
225. 0000, 0.720,0.720, 0.707107,0.707107, 0.141421,-1.272792
203,1986, 0,650, 0,840, -5,383564, 0,131306, 0,076158, -7,539615
291,8014, 0,580,0,810, -3,156821,0,185695, 0,107703,-5,277462
30,9638, 0,620,0,710, 3,601470,0,171499, 0,174929,-5,656023
161,5651, 0,770,0,800, -2,213594,0,316228, 0,126491,-3,035787
16.3895, 0.000,0.810, 10.440154,0.056433, 0.177200,-17.542845
70,3462, 0,170,0,860, -11,704507,0,067267, 0,148661,-14,717408
293,1986, 0,770,1,000, -5,383564,0,131306, 0,152315,-7,463458
343,6105, 0,830,0,860, -10,440154,0,056433, 0,177200,-17,542845
339,4440, 0,000,0,190, -5,383893,0,117041, 0,170880,-8,373124
294,7751, 0,160, 0,130, -12,082844, 0,069843, 0,143178, -14,174643
66,8014, 0,780,0,000, 5,383564,0,131306, 0,152315,-7,463458
17,3540, 0,840,0,140, ​​-13,601340,0,059655, 0,167631,-16,595424
69,4440, 0,290,0,000, -5,383893,0,117041, 0,085440,-8,458564
101. 3099, 0,720,0,000, 4,118439,0,196116, 0,050990,-5,048029
165,9638, 0,710,0,050, -3,152963,0,242536, 0,206155,-3,916950
186.0090, 0.510,0.100, -10.049739,0.052342, 0.191050,-18.913923
303,6901, 0,620,0,620, -2,218801,0,277350, 0,144222,-3,461329
353,1572, 0,700,0,500, 17,117197,0,039715, 0,251794,-24,927563
60,9454, 0,950,0,470, -8,061673,0,097129, 0.102956,-10.192674
90.0000, 1.000,0.560, 1.000,1.000, 0.060000,-0.940
120,2564, 0,490,0,130, -8,061936,0,071982, 0,138924,-13,753520
48.0128, 0.420,0.250, 12.041365,0.074329, 0.269072,-13.184552
0,0000, 0,600, 0,450, 1,000, 1,000, 0,260000, -0,740
325,3048, 0,860,0,450, -12,206392,0,063246, 0,158114,-15,653274
254.0546, 0,990,0,360, 4,120817,0,137361, 0,145602,-7,134508
207,6460, 0,950,0,220, 21,470869,0,042182, 0,237065,-23,469474
175,4261, 0,740,0,110, 13,038344,0,039873, 0,250799,-24,829074

Мы могли бы поместить этот код в файл GRAVEL. PAT, поместить его в путь поиска и обратиться к нему в строке HATCH. Однако, поскольку наша конечная цель состоит в том, чтобы этот шаблон был доступен в диалоговом окне BHATCH, требуется немного больше работы.

Добавление шаблона: Чтобы добавить код шаблона в файл ACAD.PAT, сначала рекомендуется создать резервную копию существующего ACAD.PAT (каталог поддержки AutoCAD). В случае, если что-то пойдет не так, мы можем восстановить без переустановки.

Откройте исходный файл ACAD.PAT в блокноте или другом текстовом редакторе. Рекомендуется выполнить поиск, чтобы убедиться, что определение шаблона, которое вы собираетесь добавить, еще не существует. Если вас не волнует порядок появления вашего шаблона в списке BHATCH, просто вставьте содержимое определения шаблона в конец файла. Если вы хотите сохранить алфавитный порядок, тщательно найдите подходящую позицию в середине списка и вставьте туда свой шаблон.

Обязательно сохраните файл ACAD. PAT (только текст в формате ASCII).

Подготовка слайда: Следующим шагом является подготовка слайда, представляющего внешний вид определения шаблона. Следующие шаги можно использовать для создания представления штриховки в R14. Для пользователей, отличных от R14, вам может потребоваться создать полилинию (с теми же координатами), заштриховать полилинию, а затем стереть полилинию.

Команда: ЛЮК
Введите имя шаблона или [?/Сплошной/Определяется пользователем] : GRAVEL
Масштаб для шаблона <1.0000>: 5
Угол для шаблона <0>:
Выберите границы штриховки или нажмите ENTER для опции прямой штриховки,
Выбрать объекты:
Сохранить полилинию? <ВВОД>
От точки: 0,0
Дуга/Закрыть/Длина/Отменить/<Следующая точка>: 16,0
Дуга/Закрыть/Длина/Отменить/<Следующая точка>: 16,10
Дуга/Закрыть/Длина/Отменить/<Следующая точка>: 0,10
Дуга/Закрыть/Длина/Отменить/<Следующая точка>: C
От точки или нажмите ENTER, чтобы применить штриховку:

Причина для конкретных координат прямоугольника 16×10 состоит в том, чтобы сохранить соотношение 1,6:1, с которым создаются другие слайды штриховки в ACAD. SLB.

Однако перед подготовкой слайда рекомендуется войти в пространство листа и создать окно просмотра для представления слайда. Слайды обрезаются по границам окна просмотра, и было бы сложно поддерживать это без окна просмотра.

Команда: TILEMODE
Новое значение для TILEMODE <1>: 0
Команда: MVIEW
ВКЛ/ВЫКЛ/Скрыть/Подогнать/2/3/4/Восстановить/<Первая точка>: 0,0
Другой угол: 16,10
Команда: МАСШТАБ
Все/Центр/Динамический/Границы/Предыдущий/Масштаб (X/XP)/Окно/<Реальное время>: E
Команда: МПРОБЕЛ

Наконец мы готовы подготовить слайд. Однако перед этим рекомендуется создать уникальный каталог/папку для хранения этого и других слайдов. Нам нужно будет добавить больше слайдов в этот каталог, чтобы восстановить ACAD. SLB. Для условий этого обсуждения будет использоваться C:\SLIDES.

Введите команду MSLIDE, при появлении запроса в диалоговом окне введите C:\SLIDES\GRAVEL.SLD в качестве имени файла.

На данный момент наш слайд находится в каталоге и мы готовы восстановить ACAD.SLB.

Подготовка к перестроению ACAD.SLB: так же, как мы создали резервную копию файла ACAD.PAT, рекомендуется сделать резервную копию файла ACAD.SLB. Вы также найдете этот файл в каталоге поддержки AutoCAD.

Поскольку инструмент SLIDELIB.EXE, поставляемый с AutoCAD, не может просто добавить ваш слайд в файл SLB, нам нужно будет восстановить его с нуля, содержащий содержимое исходного SLB вместе с вашим слайдом.

Пересборка ACAD.SLB: Поскольку SLIDELIB.EXE является инструментом на основе MS-DOS, откройте окно MS-DOS и перейдите в каталог слайдов.

C:\WINDOWS>CD\SLIDES

Самый простой способ ввести данные в SLIDELIB. EXE — это подготовить файл с помощью команды DOS DIR. В этом случае мы также используем переключатель /ON для упорядочения по имени и переключатель /B для голого (без размера, даты) списка. Наконец, с помощью знака > мы перенаправляем вывод для создания (или перезаписи) файла SLIDE.INP.

C:\SLIDES>DIR *.SLD /ON /B > SLIDE.INP

Теперь, когда у нас есть входной файл для утилиты SLIDELIB, мы можем вызвать ее из каталога AutoCAD. Для большего удобства вы можете переместить или скопировать SLIDELIB.EXE из каталога AutoCAD в каталог слайдов, чтобы исключить загадочный путь DOS.

Вызывающая команда: C:\SLIDES>C:\PROGRA~1\AUTOCA~1\SUPPORT\SLIDELIB ACAD.SLB < SLIDE.INP

Если SLIDELIB.EXE был скопирован/перемещен:

C:\SLIDES>SLIDELIB ACAD.SLB < SLIDE.INP

Перезапись исходного файла ACAD.SLB

Скопируйте новый файл ACAD. SLB из каталога слайдов в каталог поддержки AutoCAD, используя предпочитаемый вами метод, перезаписав старый файл.

Изменения вступят в силу немедленно, просто введите команду BHATCH и увидите награду за свои усилия.

Дополнительные ссылки:

1. Процесс добавления SLD-файла штриховки в ACAD.SLB можно значительно улучшить с помощью нашего программного обеспечения Slide Manager.
