История трех штолен — Рудники ⚒ Урала

С виду это живописная гора, виды с нее просто замечательные — голубые глади озер, зеленые леса, высокие горы с глубокими логами. Но мало кто знает, что таит эта гора в своих недрах.
В 1950-х годах Вишневогорская ГРП вела активные поиски ниобиевых руд, после чего вся гора Каравай была пронизана горными выработками. Мелкозалегающие рудные тела вскрывались карьерами, а глубокозалегающие — разветвленными штольнями.
Мало что осталось от выработок за пятьдесят с лишним лет. Карьеры заросли молодым лесом и кустарником, а штольни после отработки были засыпаны. Теперь о их существовании напоминает лишь обвалившиеся почва и «черные дыры» в земле, из которых веет прохладой и сыростью.

Штольня Саламатинского участка.
Эта штольня являлась эксплуатационной и через нее шла добыча ниобийсодержащего минерального сырья.

Обвалившаяся деревянная крепь украшает вход, а внутри очень прохладно из-за скопившегося многолетнего льда.

Основной штрек уходит далеко вниз под лед. Вправо и влево причудливо извиваются два штрека. Из-за толстого слоя льда ползти приходится на корточках, но через пять метров лед постепенно кончается и начинается ледяная вода. Метров через 10-15 оба штрека заканчиваются обвалом.
Левый штрек.

Правый штрек.

И напоследок вид на белый свет.

Штольня Х2
Пока ребята бегали за химзой для спуска в Штольню Х1, я решил пробежаться по местному лесу. Не от дурости своей, а по очень важному делу — проводил разведку, результатом которой стала неприметная находка в лесу — небольшая обвалившаяся норочка.
Через 20 минут мы в предвкушении прохладной штоленки уже раскапывали ее устье. Наконец осыпающийся грунт побежден и залаз готов.

Так штольня выглядит изнутри. Деревянная крепь превратилась в мягкую однородную массу.

Эта штольня являлась разведочной, она пробита в глубь горы по прямой на длину около 100 метров.

Внутри очень чисто и сухо, ни единого намека на обвалы породы, шпалы и рельсы убраны, валяется несколько гнилых досок, а из металла — несколько скоб и костылей, патрон от противогаза и факел древнего человека.

Метров через 100 штольня кончилась забоем.

Дальше пошли высокохудожественные фотосессии в лужах грязи и гнилого дерева.

Штольня Х3
Дальше наша дорога шла мимо Штольни Х3, тоже разведочной как и предыдущая, но более разветвленной в плане длины и боковых штреков. Опять же неприметный обвал почвы был расчищен от камней и земли и мы попали в загадочные подземелья.

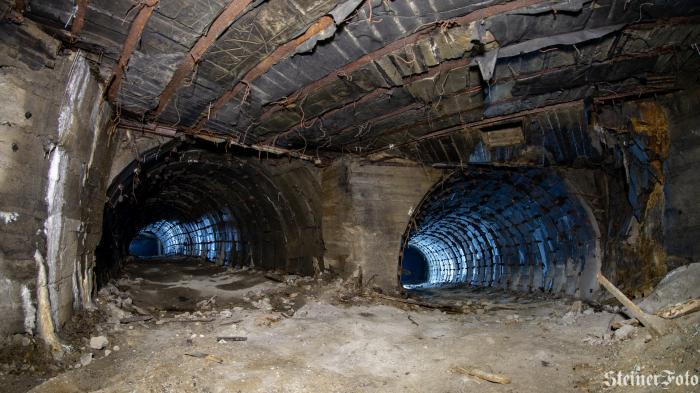

Первая развилка уходила в обе стороны от главной штольни узкими извилистыми ходами. Дальше они еще несколько раз разветвлялись. Тут обнаружены остатки костровища из каких-то тонких веточек.

Через несколько десятков метров последовала следующая развилка.

А главный штрек уходил все дальше и дальше вглубь…

Лопата для погрузки породы.

Дальше пошла затопленная часть.

Еще метров несколько десятков метров штольня закончилась забоем.
