Размеры шпалы деревянной железнодорожной — вес, длина, ширина, объем

Опоры при проектировании и строительстве подъездных путей также важны, как и сами рельсы. Поэтому прямо сейчас под прицелом нашего внимания шпала: размеры этой деревянной конструкции Ж Д, ее Д/Ш/В, сколько метров в длину бывает, какие есть типы, итоговая масса и другие свойства. Также рассмотрим действующие межгосударственные стандарты, типы, варианты, допустимые отклонения, предъявляемые к ней требования и так далее, вплоть до общих моментов и особенностей обслуживания.

Содержание

  1. Классификация по типам
  2. Длина и другие габаритные размеры шпалы деревянной ЖД
  3. Размеры ЖД шпалы деревянной по ГОСТу
  4. Переводные брусья
  5. Мостовые брусья
  6. Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям
  7. Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям
  8. Обслуживание пути при использовании деревянных шпал

Шпалы служат опорами для рельсов. Главное назначение шпал – передавать давление от рельсов на балласт, обеспечивать постоянство ширины колеи и устойчивость рельсового пути.

Сфера их применения – укладываются для создания транспортных систем заводов, фабрик и других производителей, для которых актуален, например, подвоз сырья на вагонетках, а также при запуске и ремонте полотен с небольшой грузонапряженностью.

От их качества, долговечности, состояния напрямую зависит эффективность и безопасность эксплуатации колеи. Поэтому технические характеристики просто обязаны соответствовать критериями, определяющим их геометрические и другие свойства. Ниже, в соответствующих разделах, мы подробно рассмотрим данные особенности.

Отдельно отметим, что такие рельсовые опоры сегодня не являются приоритетным решением, но все еще достаточно активно используются на линиях со сравнительно небольшой грузонапряженностью и/или с малой скоростью движения транспорта.

Классификация по типам

Все параметры рельсовой опоры должны отвечать требованиям актуальных межгосударственных стандартов и технических условий. Исходя из этого, рассматриваемый нами элемент основания ВСП может быть описан и подразделен сразу по нескольким свойствам.

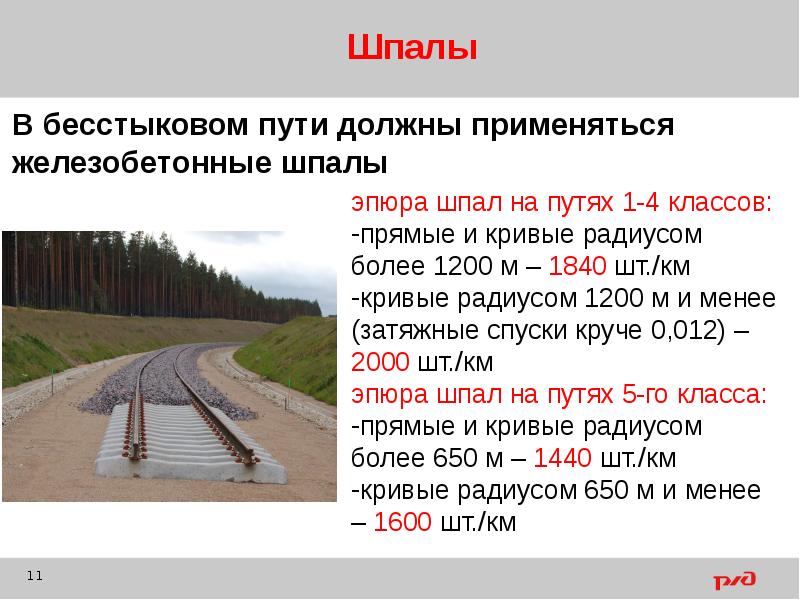

При стандартной длине и ширине деревянные шпалы даже сегодня стабильно используются на путях следующих классах:

  • I-II – если они могут без деформаций выдерживать скорость движения транспортных средств, превышающую 100 км/ч и грузонапряженность более 5 000 000 т/км за год;

  • III-IV – под ними подразумеваются интенсивно функционирующие подъездные линии, а также ветки сортировки и приема-отправки;

  • Пути V класса, включая и малодеятельные, и для проведения маневрово-вывозных операций.

Здесь также важна строгая стандартизация, поэтому указанные выше варианты железных дорог сегодня проектируются и выстраиваются с активным использованием подходящих рельсовых опор. Типы и размеры ЖД шпалы подразделяют на:

  • Первый тип (1) – для основных путей (I-II класса пути).

  • Второй  (2) – для участков подъезда и станционных (III-IV).

  • Третий (3) – для организации транспортных развязок предприятий и промышленных объектов (V).

Также есть классификация по типу сечения:

  • обрезные – сечение представляет собой правильный квадрат;

  • полуобрезные – в профиле отсутствует один угол;

  • необрезные – сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.

Длина и другие габаритные размеры шпалы деревянной железнодорожной (ЖД)

Они давно стандартизированы – для обеспечения практических преимуществ рельсовых опор, в числе которых:

  • отличная обрабатываемость экологически чистого материала;

  • сохранение высокой упругости при сравнительно малом весе;

  • серьезный запас устойчивости к перепадам температур и сезонной смене циклов нагревания/охлаждения;

  • взаимодействие с балластной подушкой, не приводящее к разрушению ВСП;

  • шпала из дерева является диэлектриком.

Похожие новости

  • Железобетонная шпала ш3: вес, размер, длина, ширина — описание всех характеристики
  • Железнодорожные деревянные брусья для стрелочных переводов: назначение, ГОСТ, размеры, вес
  • Характеристики шпалы железобетонной Ш1: размеры, вес по ГОСТу
  • Шпала деревянная пропитанная тип 1, 2: срок службы, сколько весит, размер по ГОСТу
  • Виды и размеры железобетонной шпалы: вес, длина и ширина ЖБ опоры на железной дороге

Эти достоинства позволяют использовать их не только при укладке подъездных линий, но также в строительстве. Единственной проблемой является гниение: места стыка с монтируемыми поверх металлоконструкциями рано или поздно разрушаются, даже несмотря на обработку антисептиками.

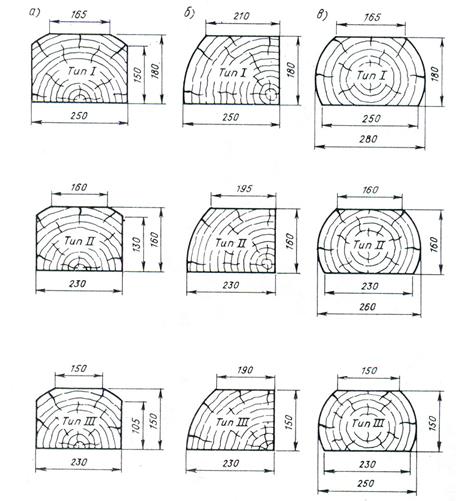

Геометрия поперечных сечений приведена для рельсовых опор, влажность лесоматериала которых не превышает 22%. Так как требования к эксплуатации не слишком жесткие, допустимы некоторые отклонения от установленных Д/Ш/В (обычно это ± 5 мм).

Размеры разных типов шпал

Разновидность Толщина h Высота пропиленных боковых сторон h2 Ширина Длина
Верхней пластины Нижней b’
b b’
I 180±5 150 180 210 250±5 2750±20
II 160±5 130 150 195 230±5 2750±20
III 150±5 105 140 190 250±5 2750±20

Внимание, все эти параметры актуальны для хвойных пород (для массивов ели, пихты, сосны, лиственницы) и березы с уровнем влажности до 22%. В случае когда данный показатель превышает норму, необходимо давать припуски на усушку, согласно ГОСТам 6782.1-75 и 6782.2-75. Причем поперечные сечения рельсовых опор также подчиняются заявленным требованиям, и тут мы подходим к отдельному подвиду элементов строения пути, используемому на ненапряженных и малодеятельных линиях и в качестве подъездных колей на различных фабриках и заводах.

Толщина и высота шпалы деревянной увеличиваются с улучшением класса, что говорит о четко выстроенной градации сфер применения. При этом допуски по ширине нижней пласти остаются одинаковыми – от 5 до 20 мм, что дает возможности к унификации и выстраивании безопасных переходов на колее.

Геометрические особенности сведены в таблицу 1 выше), поэтому нам остается еще раз взглянуть на них и сделать краткие выводы:

  • Подъем пропиленных боковин увеличивается с улучшением класса – если у 3-го она составляет 105 мм, то у 1-го – уже 150 мм, что помогает обеспечить должную прочность рельсовой опоры.

  • Ширина и толщина также подчиняются этому закону, что несколько утяжеляет конечное изделие, но зато положительным образом сказывается на стойкости к нагрузкам.

  • Длина ЖД-шпалы не меняется с повышением типа, оставаясь 2750 мм, и такая унификация существенно облегчает процесс стыковки полотен разного назначения.

Размеры ЖД шпалы деревянной по ГОСТу

Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного союза. В силу он вступил с 2006 года и обуславливает использование конструкций всех 3 описанных выше вариантов сечения, всех пяти классов пути – для укладки или восстановления широких и узких полотен железной дороги и, кроме того, для возведения различных зданий и сооружений.

Геометрия и состояние рельсовых опор так же должно соответствовать ГОСТам, чтобы сохранялись все эксплуатационные преимущества и вообще возможность безопасной их эксплуатации. Чтобы продлить срок службы элементов ВСП, их покрывают антисептиками.

Выполняют эту операцию в автоклавах для защиты от губительного действия влажности, грибка, плесени, жуков-короедов и подобных им насекомых-вредителей. Причем качество пропитки должно соответствовать ГОСТу 20022.5-93. Рекомендуемая глубина проникновения средства зависит от породы лесоматериала.

Механическая обработка (если она важна) проводится предварительно.

Переводные брусья

Переводные брусья – это поперечные перекладины на железнодорожном пути в местах установки стрелочных переводов. Брусья для переводов укладываются на верхний балластный слой железнодорожного полотна.

Готовые элементы ВСП такого вида должны соответствовать ГОСТу 8816-70.

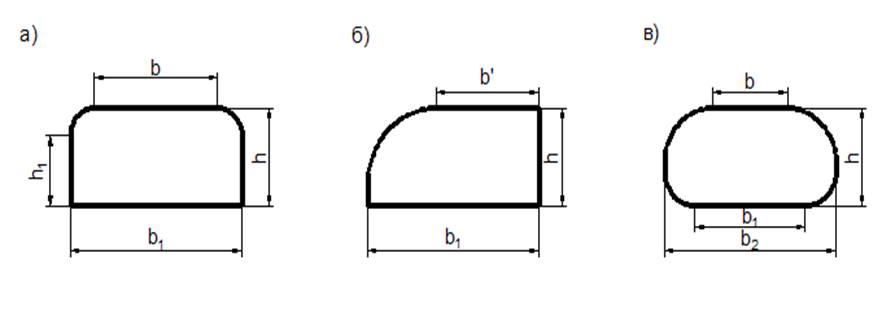

Ниже представлен эскиз с поперечным сечение брусьев для стрелочных переводов и таблица с размерами

Тип Толщина h, мм Высота пропила, h2, мм Размер по стороне без пропила, b2, мм Ширина верхней пластины, b, мм Значение нижней пласти, b1, мм
Нормальная, мм Широкая, мм Уширенная, мм
1 180 ± 5 150 300 200-10 220-10 260-5; +20
2 160 ± 5 130 280 175-10 220-10 250-5; +20
3 160 ± 5 130 260 175-10 200-10 230-5; +20

По геометрии профиля и роли они повторяют классификацию обычных рельсовых опор из древесины, то есть могут быть обрезными и необрезными, использоваться как на главных, так и на запасных или подъездных путях, на точках приемоотправки и сортировки. Требования, предъявляемые к уровню влажности лесоматериала те же – до 22%, иначе – припуск на просушку.

Внимание, если мы рассматриваем переводной брус, важно знать ее проект так как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, имеющих разнообразные длины. Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг – каждые 0,25 м. Поставляются такие изделия комплектами, в количестве, регламентированном проектами.

Переводные брусья – это не менее важный элемент полотна, по отношению к которому также выдвигается целый ряд требований. Есть два ключевых фактора:

  • Соответствие назначению:

    • от I до II класса должны использоваться на ветках с достаточно скоростным транспортом (от 100 км/ч), и высокой грузонапряженностью;

    • III-IV – на подъездных, приемочных, сортировочных, станционных линиях;

    • V – на малодеятельных полотнах и на базе производственных предприятий.

  • Нормальная влажность – до все тех же 22%, уже многократно упомянутых. Да, здесь показатель тоже может быть завышен, тогда решением, опять же, становятся припуски на сушку, определяемые в зависимости от породы по ГОСТ 6782.1-75 (для березы) или по 6782.2-75 – для хвойных лесоматериалов.

Мостовые брусья

Эти составные части колеи также подчиняются строгим требованиям ГОСТов. И ключевая норма, которой они должны соответствовать, – это исключительно прямоугольная форма сечения, причем одного из двух:

  • 220 х 240 мм;

  • или 220 х 260 мм.

Также возможны варианты 220 х 280 и 240 х 300 мм, но они уже изготавливаются в индивидуальном порядке и только с согласия заказчика.

Предельные отклонения меняются в зависимости от исполнения: в первом случае они есть по толщине (до -2 мм), во втором их вообще нет, зато есть по ширине (до -3 мм). Максимально возможный уровень влажности без усушки составляет уже 20%, припуски уже свои – выбирать их нужно по ГОСТ 6782.1-75.

Длина мостовых брусьев обычного сечения – 3,25 м. Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).

Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям

  • выпуск из хвойных пород (массива ели, пихты, лиственницы или сосны), также из березы;

  • нормы допустимых отклонений от нормы регламентированы ГОСТами 2140-81 и 78-2004, а также 8816-70 и 28450-90;

  • необходимо выполнять глубокую наколку согласно ТУ 13-06-23-1-87, хотя ее можно вообще не осуществлять при предварительном одобрении покупателя;

  • на один из торцов готового изделия в обязательном порядке наносится маркировка – стойкой краской, представляющая собой клеймо завода-производителя.

Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям

  • покрывать их защитными средствами обязан изготовитель – в соответствии с ГОСТ 20022. 5-93;

  • укладка без предварительной обработки в данном случае недопустима;

  • при сверлении отверстий в уже защищенном антисептиком лесоматериале места под шурупы и костыли тоже нужно смазать теми же составами;

  • другие механические операции с рельсовой опорой необходимо осуществлять до пропитки.

  • Для мостовых брусьев глубина пропитки должна отвечать нормам ГОСТа 20022-5.93 и зависит от породы:

    • для сосны и кедра она обязана превышать 85% от ширины железнодорожной шпалы стандартного размера;

    • для лиственницы, пихты, сосны – до 5 мм по заболони и от 2 мм – по обнаженному ядровому слою;

    • для наколотых – от 50-60 мм.

При этом глубину проникновения состава в лесоматериал проверяют с помощью пустотелого бура, сверля им в месте без трещин, сучков и подобных им неоднородностей структуры. Также проводятся пробы на расстояние – в 0,8 – 0,9 м от торца и еще в 60 мм от нижней пласти.

Дополнительные характеристики, экономическое обоснование, транспортировка

Схожесть в одинаковых задачах, выполняемых данными элементами ВСП. Разница же – еще в нескольких показателях (помимо Д/Ш/В), а именно:

  • масса – опоры из хвойной породы весят 80-85 кг, ЖБИ – в среднем 270 кг;

  • стоимость – первые обходятся в разы дешевле вторых;

  • срок службы – до 20 лет.

При транспортировке все опорные элементы ВСП должны быть рассортированы: сосновые или кедровые обязаны быть в одной группе, еловые с пихтовыми – в другой, березовые и лиственные – поставляться в отдельном порядке.

Обслуживание пути при использовании деревянных шпал

Даже обработанные антисептиками шпальные основания выходят из строя, и понять, что их нужно восстанавливать, можно по следующим признакам:

  • под подкладкой начала образовываться гниль или появились выколы;

  • зазоры в костыльных отверстиях стали больше 3 мм;

  • начали гнить торцы;

  • замечены поперечные изломы.

В любом из этих случаев необходимо демонтировать поврежденные элементы, сдать их организации, ответственной за утилизацию, а перед приемкой новых шпальных конструкций проверить результат их установки, то есть убедиться в том, что:

  • отсутствует плесень;

  • растрескавшиеся концы укреплены винтами или скобами;

  • технологические отверстия правильно подготовлены (просверленные под костыли, шурупы)

  • трещины гидроизолированы, обработаны защитными составами, их величины менее предельно допустимых.

Обращайтесь в «ПромПутьСнабжение», если хотите купить объем деревянных пропитанных шпал – поставим их партией нужного размера, а также предложим другие опорные и рельсовые элементы различных габаритов для строительства железных дорог. Здесь вы можете найти информацию по всем видам конструкций.

Также смотрите видео о размерных характеристиках

_________________

О железобетонных типах вы можете почитать на нашем сайте. Также у нас есть статьи о видах рельсов, их крепеже.

Размеры шпалы деревянной железнодорожной — вес, длина, ширина, объем

В процессе строительства железной дороги необходимы две главные составляющие: рельсы и шпалы, выступающие опорой для них. В большинстве случаев используются элементы из дерева (сосны, березы, пихты), отличающиеся по размерам, весу, длине и другим техническим характеристикам.

Деревянные шпалы имеют как свои преимущества, так и недостатки. Деревянные опоры подвержены гниению, особенно в местах соприкосновения с рельсами. Однако преимуществ у таких шпал гораздо больше:

  • простота в обработке материала;
  • упругость при небольшом весе;
  • хорошее взаимодействие с основанием;
  • устойчивость к температурным перепадам.

Благодаря этим преимуществам, пропитанные шпалы применяются без каких-либо ограничений. В результате хорошего сочетания с основанием, они используются не только в процессе укладки железнодорожных путей, но и в строительстве. Их вес и прочность позволяют выдерживать большую нагрузку.

Классификация по типам

Все параметры рельсовой опоры должны отвечать требованиям актуальных межгосударственных стандартов и технических условий. Исходя из этого, рассматриваемый нами элемент основания ВСП может быть описан и подразделен сразу по нескольким свойствам.

При стандартной длине и ширине деревянные шпалы даже сегодня стабильно используются на путях следующих классах:

  • I-II – если они могут без деформаций выдерживать скорость движения транспортных средств, превышающую 100 км/ч и грузонапряженность более 5 000 000 т/км за год;
  • III-IV – под ними подразумеваются интенсивно функционирующие подъездные линии, а также ветки сортировки и приема-отправки;
  • Пути V класса, включая и малодеятельные, и для проведения маневрово-вывозных операций.

Здесь также важна строгая стандартизация, поэтому указанные выше варианты железных дорог сегодня проектируются и выстраиваются с активным использованием подходящих рельсовых опор. Типы и размеры ЖД шпалы подразделяют на:

  • Первый тип (1) – для основных путей (I-II класса пути).
  • Второй (2) – для участков подъезда и станционных (III-IV).
  • Третий (3) – для организации транспортных развязок предприятий и промышленных объектов (V).

Также есть классификация по типу сечения:

  • обрезные – сечение представляет собой правильный квадрат;
  • полуобрезные – в профиле отсутствует один угол;
  • необрезные – сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.

Виды деревянных шпал. Почему дерево продолжает оставаться лучшим материалом для производства шпал?

Шпалы – это горизонтальные опоры, которые позволяют располагать рельсы на одинаковом расстоянии друг от друга. Между тем, сохранение означенного расстояния критически важно.

Сегодня шпалы производятся из различных материалов:

  • дерево;
  • металл;
  • пластик и т. д.

Нужно отметить, что несмотря на значительное развитие промышленности, шпалы из дерева продолжают оставаться наиболее предпочтительными в использовании. Ведь они обладают всеми необходимыми техническими параметрами и стоит максимально доступно.

Можно разделить деревянные шпалы на следующие классы: обрезные, полуобрезные, необрезные.

Среди минусов использования деревянных шпал можно отметить лишь один. Они загнивают в местах сочленения с рельсами. Однако существует простой способ избежать этой проблемы – применение антисептических растворов.

В России подобной древесиной считается сосна. Дело в том, что это наиболее распространённая древесина, а значит максимально дешёвая. В западных странах для производства шпал могут так же использоваться кедр, клён и даже эвкалипт.

Главное свойство, которым должны обладать шпалы из дерева – пластичность. При проходе поезда по рельсами, они должны удерживать последние на одинаковом расстоянии друг от друга.

Однако в случае использования жёсткого металла вместо дерева, в нём будет возникать вибрация (злокачественная). Дерево же без проблем гасит вибрацию. Точнее она проходит через него, но не оказывается негативного влияния.

Единственное, на что следует обращать внимание – это локальное подгнивание дерева. Если означенное произошло, настоятельно рекомендуется осуществить замену шпалы на новую.

Меньше всего гниёт необрезные шпалы. Однако они значительно сложнее в монтаже. Не получится в течение десяти минут произвести их замену. Между тем, в Европе активно внедряются пластиковые шпалы. Они долговечнее деревянных, но и значительно дороже.

Несмотря на это в долгосрочной перспективе (десятки лет) они оказываются более практичными.

В видео будет продемонстрировано, как делаются шпалы сегодня:

Длина и другие габаритные размеры шпалы деревянной ЖД

Они давно стандартизированы – для обеспечения практических преимуществ рельсовых опор, в числе которых:

  • отличная обрабатываемость экологически чистого материала;
  • сохранение высокой упругости при сравнительно малом весе;
  • серьезный запас устойчивости к перепадам температур и сезонной смене циклов нагревания/охлаждения;
  • взаимодействие с балластной подушкой, не приводящее к разрушению ВСП;
  • деревянная шпала является диэлектриком.

Можно ли строить из обработанных шпал?

Такой стройматериал привлекает крайней дешевизной, поэтому многие умельцы задаются вопросом – стоит ли его использовать для возведения бытовых или жилых сооружений. Первое, что вызывает сомнения – это запах креозота (подобная пропитка встречается наиболее часто), который стремятся замаскировать подручными средствами. Но нельзя забывать о опасности для здоровья, что несут в себе подобные соединения. Поэтому лучше воздержаться от такой экономии даже при строительстве гаража или подсобных помещений.

Креозот, элемсепт, ЖТК – это ключевые вариации соединений, используемых для придания шпалам долговечности и устойчивости к разрушительному воздействию природной среды. Их используют при прокладке железных дорог, так как в подобных условиях они соответствуют государственным нормативам безопасности и оправдывают потенциальные риски за счет достойных эксплуатационных свойств.

Размеры ЖД шпалы деревянной по ГОСТу

Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного союза. В силу он вступил с 2006 года и обуславливает использование конструкций всех 3 описанных выше вариантов сечения, всех пяти классов пути – для укладки или восстановления широких и узких полотен железной дороги и, кроме того, для возведения различных зданий и сооружений.

Геометрия и состояние рельсовых опор так же должно соответствовать ГОСТам, чтобы сохранялись все эксплуатационные преимущества и вообще возможность безопасной их эксплуатации. Чтобы продлить срок службы элементов ВСП, их покрывают антисептиками.

Выполняют эту операцию в автоклавах для защиты от губительного действия влажности, грибка, плесени, жуков-короедов и подобных им насекомых-вредителей. Причем качество пропитки должно соответствовать ГОСТу 20022.5-93. Рекомендуемая глубина проникновения средства зависит от породы лесоматериала.

Механическая обработка (если она важна) проводится предварительно.

Чем пропитывают шпалы: виды составов, их плюсы и минусы, вред для здоровья

Выяснение того, чем пропитывают шпалы, целесообразно в разных ситуациях, например, когда хочется использовать такую древесину в строительстве или приходится подолгу находиться в непосредственной близости к железнодорожным путям.

Себестоимость деревянных заготовок, используемых при прокладке железной дороги, очень мала, но эта дешевая древесина обладает недостаточным эксплуатационным ресурсом. Сюда стоит добавить чрезвычайно агрессивные условия применения: постоянную вибрацию, контакт с атмосферными проявлениями и почвой, высокое давление.

Качество и характеристики готовых шпал регулируются ГОСТ 78-2004. Чтобы срок службы изделий соответствовал данным нормативам, их пропитывают специальными составами, существенно увеличивающими потенциал древесины. Подобные химические «коктейли» надежно защищают волокнистую структуру продукции от разрушительного воздействия влаги и физического износа.

Железнодорожные шпалы эксплуатируются в неблагоприятных условиях

Кроме креозота, классического примера защитной смеси для данной отрасли, химическая промышленность предлагает воспользоваться преимуществами относительно новых наименований – элемсепта и ЖТК.

Креозот – классическая пропитка для железнодорожных шпал

Этим составом обрабатывают деревянные заготовки уже более 50-ти лет, ядовитую жидкость добывают из древесного и каменного угля посредством дистилляции дегтя.

В состав креозота входят такие опасные компоненты, как фенольные эфиры и фенол.

Шпалы, пропитанные подобной смесью, обретают характерный черный оттенок с заметными примесями коричневого, присутствует сильный запах, напоминающий дизельное топливо. Несмотря на то, что соединение токсично, уровень «сомнительных» примесей позволяет использовать его при прокладке железнодорожных путей (если оценивать только в рамках государственных нормативов).

Причиной широкого распространения этого решения является эксплуатационная оправданность – пропитка действительно предотвращает преждевременное разрушение древесины, обладает дешевой себестоимостью и всесторонне продуманной в течение нескольких десятилетий технологией нанесения.

Железнодорожная шпала, пропитанная креозотом

Представляет собой бессолевую разновидность антисептика, в его состав входят концентрированные оксиды хрома, мышьяка, меди. Шпалы пропитывают этим средством, предварительно разведенным водой, по особой методике, чередующей воздействие вакуумом и давлением. В результате заготовки обретают зеленоватый оттенок. Вещество малотоксично, не имеет специфического запаха.

Вещество изготавливается в виде порошка, для пропитки древесины разведенной субстанцией необходимы автоклавы. Вся процедура сводится к трем ключевым этапам:

В результате активный состав проникает как минимум в 2-миллиметровый слой древесины. Преимущество решения – высокое качество пропитки.

Термоконденсационная жидкость представляет собой один из результатов нефтепроизводства, рецептура его изготовления и состав защищены патентным правом. Светлая древесина, пропитанная ЖТК, обретает коричневатый оттенок, лиственница и аналогичные ей породы становятся темно-коричневыми. Вещество не пахнет и не выделяет токсичных соединений.

В отличие от креозота, субстанция не создает риска развития у человека онкологических заболеваний, с помощью термоконденсационной жидкости можно добиться более эстетичного образа заготовок. Пропитка не образует уплотнений и сгустков, поверхность шпал не становится липкой. Использование ЖТК и креозота создает практически одинаковый по длительности эксплуатационный ресурс древесины, но первое решение гораздо безопаснее.

Шпалы, обработанные термоконденсационной жидкостью

Переводные брусья

Переводные брусья – это поперечные перекладины на железнодорожном пути в местах установки стрелочных переводов. Брусья для переводов укладываются на верхний балластный слой железнодорожного полотна.

Готовые элементы ВСП такого вида должны соответствовать ГОСТу 8816-70.

Ниже представлен эскиз с поперечным сечение брусьев для стрелочных переводов и таблица с размерами

Тип Толщина h, мм Высота пропила, h2, мм Размер по стороне без пропила, b2, мм Ширина верхней пластины, b, мм Значение нижней пласти, b1, мм
Нормальная, мм Широкая, мм Уширенная, мм
1 180 ± 5 150 300 200-10 220-10 260-5; +20
2 160 ± 5 130 280 175-10 220-10 250-5; +20
3 160 ± 5 130 260 175-10 200-10 230-5; +20

По геометрии профиля и роли они повторяют классификацию обычных рельсовых опор из древесины, то есть могут быть обрезными и необрезными, использоваться как на главных, так и на запасных или подъездных путях, на точках приемоотправки и сортировки. Требования, предъявляемые к уровню влажности лесоматериала те же – до 22%, иначе – припуск на просушку.
Внимание, если мы рассматриваем переводной брус, важно знать ее проект так как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, имеющих разнообразные длины. Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг – каждые 0,25 м. Поставляются такие изделия комплектами, в количестве, регламентированном проектами.

Переводные брусья – это не менее важный элемент полотна, по отношению к которому также выдвигается целый ряд требований. Есть два ключевых фактора:

  • Нормальная влажность – до все тех же 22%, уже многократно упомянутых. Да, здесь показатель тоже может быть завышен, тогда решением, опять же, становятся припуски на сушку, определяемые в зависимости от породы по ГОСТ 6782.1-75 (для березы) или по 6782.2-75 – для хвойных лесоматериалов.
  • Вес железнодорожных шпал

    С точки зрения технических характеристик и эксплуатационных свойств деревянной шпальной решетки важен не вес, а плотность опоры. Именно удельный вес пропитанной шпалы характеризует ее прочность, упругость и сопротивляемость высоким динамичным нагрузкам при проезде по железнодорожному полотну состава поезда. Однако при единых стандартных размерах типовой шпальной продукции из дерева плотность изделия можно перевести в более привычную физическую величину – массу.

    Стандартная деревянная пропитанная железнодорожная шпала из хвойных пород древесины весит приблизительно:

    • I тип – 85 кг;
    • II тип – 80 кг.

    Один кубометр деревянных шпал приблизительно весит 650-700 кг.

    Для сравнения – железобетонный аналог весит 270 кг. Троекратное увеличение массы – это в три раза дороже транспортировка и необходимость в более массивном балластном основании под ЖД полотном, способное выдержать не только движение поездов, но и саму шпально-рельсовую решетку. При этом срок службы деревянной шпальной рельсовой опоры достигает 20 лет.

    Мостовые брусья

    Эти составные части колеи также подчиняются строгим требованиям ГОСТов. И ключевая норма, которой они должны соответствовать, – это исключительно прямоугольная форма сечения, причем одного из двух:

    • 220 х 240 мм;
    • или 220 х 260 мм.

    Также возможны варианты 220 х 280 и 240 х 300 мм, но они уже изготавливаются в индивидуальном порядке и только с согласия заказчика.

    Предельные отклонения меняются в зависимости от исполнения: в первом случае они есть по толщине (до -2 мм), во втором их вообще нет, зато есть по ширине (до -3 мм). Максимально возможный уровень влажности без усушки составляет уже 20%, припуски уже свои – выбирать их нужно по ГОСТ 6782.1-75.

    Длина мостовых брусьев обычного сечения – 3,25 м. Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).

    Технические требования к форме и габаритам шпал

    Любые отклонения от технического регламента государственного стандарта по форме поперечного сечения и габаритным размерам свыше предельно допустимых значений недопустимы и могут повлечь за собой аварийную ситуацию непосредственно во время эксплуатации железнодорожного полотна.

    • Противолежащие стороны шпального деревянного бруса должны быть строго параллельными друг к другу. Нижняя опорная пласть должна быть параллельна верхней поверхности, на которую крепятся рельсы. Боковые стороны должны быть исключительно взаимно параллельными и перпендикулярными плоскости железнодорожного рельсового полотна.
    • Торцы деревянных пропитанных и непропитанных шпал не могут быть скошенными под углом. Поверхности торцевых срезов должны быть строго перпендикулярны продольной оси шпального бруса.
    • Предельные отклонения по углам наклона боковых вертикальных, опорных горизонтальных и торцевых поверхностей регламентированы стандартом. Допустимые скосы пропилов на торцах деревянных шпал относительно продольной оси не могут быть больше 20 мм по ширине и толщине.
    • Техническим регламентом стандарта предусмотрены и припуски по габаритным размерам:
    • Ø по толщине – ±5 мм;
    • Ø по ширине нижней пласти – ± 5 мм;
    • Ø по длине – ±20 мм.
    • Технический регламент ГОСТа 78-2004 не допускает наличие сучков и ребристой закомелистости – резкого увеличения размеров поперечного сечения деревянной шпалы. Все выступы, волнообразные поверхности и прочие неровности должны быть срезаны, а боковые, опорные и торцевые грани – выровнены до взаимно перпендикулярного состояния.
    • Стандарт не допускает наличие запилов и зарубов на верхней пласти деревянной железнодорожной шпалы, на которую укладывают подрельсовые подкладки для установки рельсового полотна. На остальных поверхностях стандартного шпального бруса не должно быть запилов и зарубов глубже 20 мм и шире 40 мм.

    Форма поперечного сечения деревянных железнодорожных шпал различных типов изображена в технических требованиях ГОСТа 78-2004. Отличия в профилях допускаются лишь по форме граней и углов шпального бруса. Это могут быть скругленные боковые стороны или одна из них, закругленные или скошенные углы близ верхней пласти.

    Стандарт не допускает трапециевидную форму поперечного сечения, боковые стороны должны быть исключительно параллельными друг к другу и перпендикулярными к горизонтальным поверхностям.

    Деревянные железнодорожные шпалы | 200 мм x 100 мм (8×4″)

    • Описание
    • Дополнительная информация
    • Часто задаваемые вопросы

    Описание

    Деревянные железнодорожные шпалы

    Посмотреть это видео на YouTube

    Деревянные железнодорожные шпалы 8×4 | 200 мм x 100 мм

    Железнодорожные шпалы — отличный способ создать границы и бордюры на открытом воздухе, но универсальность этого продукта не ограничивается этим. Эти железнодорожные шпалы также можно использовать для изготовления собственной садовой мебели или набора деревянных ступеней для вашего сада, их также можно размещать вертикально или складывать друг на друга, чтобы получить еще больше возможностей. Помимо эстетических и дизайнерских целей, использование железнодорожных шпал в качестве окантовки клумб может служить эффективным способом защиты корней растений от непогоды и способствовать их регулярному росту. Эти шпалы из хвойной древесины поставляются предварительно обработанными и готовыми к установке, а зеленый оттенок придает материалу еще более естественный вид.

    Наши деревянные железнодорожные шпалы доступны в двух размерах и двух стандартных длинах, но мы можем разрезать эти шпалы в соответствии с вашими конкретными потребностями и упаковать столько, сколько вам нужно: 125 мм (10×5)

    Стандартная длина:

    1,2 метра (4 фута)
    2,4 метра (8 футов)

    Дополнительная информация

    Вес 30000 г
    Размеры Н/Д
    Длина

    1,2 метра (4 фута), 2,4 метра (8 футов)

    Тип древесины

    Железнодорожные шпалы

    Размер спального места

    8×4 дюйма

    Размер бруса

    8×4 дюйма

    Сколько реек мне нужно для забора?

    Энди Брэндон2021-10-20T14:36:57+00:002 Для стоек забора высотой 1,65 м, 1,8 и 2,1 м требуются поперечные направляющие. Для столбов забора длиной 2,4 м требуется 3 ребра, а для каждых 300 мм забора требуется 4 доски с перьями.

    На что укладывать шпалы?

    Энди Брэндон2021-10-20T14:37:06+00:00Любая поверхность хороша, если она плоская и гладкая.

    Можно ли использовать железнодорожные шпалы в помещении?

    Энди Брэндон2021-10-20T14:37:10+00:00Нет, никогда не используйте железнодорожные шпалы в помещении или там, где вы готовите или принимаете пищу.

    Какая древесина используется для железнодорожных шпал?

    Энди Брэндон2021-10-20T14:37:16+00:00Древесина, используемая для железнодорожных шпал, обычно представляет собой хвойные породы, такие как сосна или ель.

    Должны ли вы выстилать кровати для спальных мест?

    Энди Брэндон2021-10-20T14:37:20+00:00Да, большинство специалистов рекомендуют подстилать дно кровати.

    Как предотвратить гниение шпал в земле?

    Энди Брэндон2021-10-20T14:37:26+00:00Чтобы шпалы не гнили, можно использовать стандартное средство для защиты древесины.

    Нужен ли шпалам фундамент?

    Энди Брэндон2021-10-20T14:37:30+00:00Самое главное, чтобы шпалы находились на ровной и твердой поверхности, большинство людей будут делать это на бетонном фундаменте.

    Можно ли укладывать шпалы на землю?

    Энди Брэндон2021-10-20T14:37:34+00:00Да, вы можете положить их прямо на землю.

    Как соединить железнодорожные шпалы между собой?

    Энди Брэндон2021-10-20T14:37:38+00:00Для соединения железнодорожных шпал между собой можно использовать металлические пластины и угловые скобы внутри конструкции.

    Сколько служат железнодорожные шпалы?

    Энди Брэндон2021-10-20T14:37:46+00:00Железнодорожные шпалы могут прослужить 8-10 лет благодаря обработке давлением.

    Деревянные железнодорожные шпалы | 200 мм x 100 мм (8×4″)

    Артикул: TRWS8X4

    Пожалуйста, свяжитесь с нами по телефону 020 8617 8979, если вам нужна наша услуга по индивидуальной резке.

    Вам также может понравиться

    • Описание
    • Дополнительная информация
    • Часто задаваемые вопросы

    Описание

    Деревянные шпалы

    Посмотреть это видео на YouTube

    Деревянные железнодорожные шпалы 8×4 | 200 мм x 100 мм

    Железнодорожные шпалы — отличный способ создать границы и бордюры на открытом воздухе, но универсальность этого продукта не ограничивается этим. Эти железнодорожные шпалы также можно использовать для изготовления собственной садовой мебели или набора деревянных ступеней для вашего сада, их также можно размещать вертикально или складывать друг на друга, чтобы получить еще больше возможностей. Помимо эстетических и дизайнерских целей, использование железнодорожных шпал в качестве окантовки клумб может служить эффективным способом защиты корней растений от непогоды и способствовать их регулярному росту. Эти шпалы из хвойной древесины поставляются предварительно обработанными и готовыми к установке, а зеленый оттенок придает материалу еще более естественный вид.

    Наши деревянные железнодорожные шпалы доступны в двух размерах и двух стандартных длинах, но мы можем разрезать эти шпалы в соответствии с вашими конкретными потребностями и упаковать столько, сколько вам нужно: 125 мм (10×5)

    Стандартная длина:

    1,2 метра (4 фута)
    2,4 метра (8 футов)

    Дополнительная информация

    Вес 30000 г
    Размеры Н/Д
    Длина

    1,2 метра (4 фута), 2,4 метра (8 футов)

    Тип древесины

    Железнодорожные шпалы

    Размер спального места

    8×4 дюйма

    Размер бруса

    8×4 дюйма

    Сколько реек мне нужно для забора?

    Энди Брэндон2021-10-20T14:36:57+00:002 Для стоек забора высотой 1,65 м, 1,8 и 2,1 м требуются поперечные направляющие. Для столбов забора длиной 2,4 м требуется 3 ребра, а для каждых 300 мм забора требуется 4 доски с перьями.

    На что укладывать шпалы?

    Энди Брэндон2021-10-20T14:37:06+00:00Любая поверхность хороша, если она плоская и гладкая.

    Можно ли использовать железнодорожные шпалы в помещении?

    Энди Брэндон2021-10-20T14:37:10+00:00Нет, никогда не используйте железнодорожные шпалы в помещении или там, где вы готовите или принимаете пищу.

    Какая древесина используется для железнодорожных шпал?

    Энди Брэндон2021-10-20T14:37:16+00:00Древесина, используемая для железнодорожных шпал, обычно представляет собой хвойные породы, такие как сосна или ель.

    Должны ли вы выстилать кровати для спальных мест?

    Энди Брэндон2021-10-20T14:37:20+00:00Да, большинство специалистов рекомендуют подстилать дно кровати.

    Как предотвратить гниение шпал в земле?

    Энди Брэндон2021-10-20T14:37:26+00:00Чтобы шпалы не гнили, можно использовать стандартное средство для защиты древесины.

    Нужен ли шпалам фундамент?

    Энди Брэндон2021-10-20T14:37:30+00:00Самое главное, чтобы шпалы находились на ровной и твердой поверхности, большинство людей будут делать это на бетонном фундаменте.

    Можно ли укладывать шпалы на землю?

    Энди Брэндон2021-10-20T14:37:34+00:00Да, вы можете положить их прямо на землю.

    Как соединить железнодорожные шпалы между собой?

    Энди Брэндон2021-10-20T14:37:38+00:00Для соединения железнодорожных шпал между собой можно использовать металлические пластины и угловые скобы внутри конструкции.

    Сколько служат железнодорожные шпалы?

    Энди Брэндон2021-10-20T14:37:46+00:00Железнодорожные шпалы могут прослужить 8-10 лет благодаря обработке давлением.

    Стоимость доставки / За 1 шт.

    Деревянные железнодорожные шпалы | 200 мм x 100 мм (8×4″)

    Ориентировочная поставка 22–24 ноября 2022 г.

    Артикул: TRWS8X4

    Свяжитесь с нами по телефону 020 8617 8979, если вам нужна услуга индивидуальной резки.

    Деревянные железнодорожные шпалы | 200 мм x 100 мм (8×4 дюйма)

    Пожалуйста, свяжитесь с нами по телефону 020 8617 8979, если вам нужна наша услуга по индивидуальной резке.

    • Описание
    • Дополнительная информация
    • Часто задаваемые вопросы

    Описание

    Деревянные железнодорожные шпалы

    Посмотреть это видео на YouTube

    Деревянные железнодорожные шпалы 8×4 | 200 мм x 100 мм

    Железнодорожные шпалы — отличный способ создать границы и бордюры на открытом воздухе, но универсальность этого продукта не ограничивается этим. Эти железнодорожные шпалы также можно использовать для изготовления собственной садовой мебели или набора деревянных ступеней для вашего сада, их также можно размещать вертикально или складывать друг на друга, чтобы получить еще больше возможностей. Помимо эстетических и дизайнерских целей, использование железнодорожных шпал в качестве окантовки клумб может служить эффективным способом защиты корней растений от непогоды и способствовать их регулярному росту. Эти шпалы из хвойной древесины поставляются предварительно обработанными и готовыми к установке, а зеленый оттенок придает материалу еще более естественный вид.

    Наши деревянные железнодорожные шпалы доступны в двух размерах и двух стандартных длинах, но мы можем разрезать эти шпалы в соответствии с вашими конкретными потребностями и упаковать столько, сколько вам нужно: 125 мм (10×5)

    Стандартная длина:

    1,2 метра (4 фута)
    2,4 метра (8 футов)

    Дополнительная информация

    Вес 30000 г
    Размеры Н/Д
    Длина

    1,2 метра (4 фута), 2,4 метра (8 футов)

    Тип древесины

    Железнодорожные шпалы

    Размер спального места

    8×4 дюйма

    Размер бруса

    8×4 дюйма

    Сколько реек мне нужно для забора?

    Энди Брэндон2021-10-20T14:36:57+00:002 Для стоек забора высотой 1,65 м, 1,8 и 2,1 м требуются поперечные направляющие. Для столбов забора длиной 2,4 м требуется 3 ребра, а для каждых 300 мм забора требуется 4 доски с перьями.

    На что укладывать шпалы?

    Энди Брэндон2021-10-20T14:37:06+00:00Любая поверхность хороша, если она плоская и гладкая.

    Можно ли использовать железнодорожные шпалы в помещении?

    Энди Брэндон2021-10-20T14:37:10+00:00Нет, никогда не используйте железнодорожные шпалы в помещении или там, где вы готовите или принимаете пищу.

    Какая древесина используется для железнодорожных шпал?

    Энди Брэндон2021-10-20T14:37:16+00:00Древесина, используемая для железнодорожных шпал, обычно представляет собой хвойные породы, такие как сосна или ель.

    Должны ли вы выстилать кровати для спальных мест?

    Энди Брэндон2021-10-20T14:37:20+00:00Да, большинство специалистов рекомендуют подстилать дно кровати.

    Как предотвратить гниение шпал в земле?

    Энди Брэндон2021-10-20T14:37:26+00:00Чтобы шпалы не гнили, можно использовать стандартное средство для защиты древесины.

    Нужен ли шпалам фундамент?

    Энди Брэндон2021-10-20T14:37:30+00:00Самое главное, чтобы шпалы находились на ровной и твердой поверхности, большинство людей будут делать это на бетонном фундаменте.

    Можно ли укладывать шпалы на землю?

    Энди Брэндон2021-10-20T14:37:34+00:00Да, вы можете положить их прямо на землю.

    Как соединить железнодорожные шпалы между собой?

    Энди Брэндон2021-10-20T14:37:38+00:00Для соединения железнодорожных шпал между собой можно использовать металлические пластины и угловые скобы внутри конструкции.

    Сколько служат железнодорожные шпалы?

    Энди Брэндон2021-10-20T14:37:46+00:00Железнодорожные шпалы могут прослужить 8-10 лет благодаря обработке давлением.

    Добавить в корзину

    Деревянная шпала | Деревянный шпал | Деревянная шпала на продажу

    Деревянная шпала, также называемая деревянной шпалой, представляет собой один из видов железнодорожных шпал, изготовленных из дерева, также известный как деревянная железнодорожная шпала или деревянная шпала . В качестве основных компонентов железнодорожного пути деревянная шпала используется для перевозки стального рельса, она крепится с помощью крепежных элементов Common Rail, таких как рельсовый зажим, железнодорожный шпал, железнодорожная шпала и т. д.

    Древесина для изготовления деревянной шпалы обычно требует прочности и хорошей эластичности. Из-за деревянных шпал легко поддается коррозии, что скажется на сроке службы. Погружение в масло — это общий способ предотвращения коррозии, так называемые шпалы, обработанные консервантом. Как мы все знаем, существует четыре типа железнодорожных шпал: стальные железнодорожные шпалы, деревянные шпалы, бетонные шпалы и композитные шпалы. По сравнению с другими типами железнодорожных шпал, деревянные шпалы обладают такими преимуществами, как хорошая эластичность, малый вес, простота установки и хорошие изоляционные свойства.

    Продается деревянная шпала

    Anyang General International Co., Ltd. имеет более чем 20-летний опыт работы с железнодорожными крепежными элементами, такими как деревянные шпалы, стальные шпалы, рельсовые соединения, стальные рельсы, рельсовые зажимы и другие соответствующие крепежные элементы для строительства железных дорог. AGICO RAIL имеет несколько сертификатов качества, таких как ISO9001, IAF, CNAS и т. д. Будучи надежным поставщиком железнодорожных крепежных изделий, наша железнодорожная продукция экспортируется во многие страны, включая Вьетнам, Австралию, Малайзию, Кению, Индонезию, Бразилию и т. д. .

    Наша деревянная шпала в основном изготовлена ​​из южной сосны или монгольской сосны, и все шпалы проходят профессиональную обработку. По применению деревянную шпалу можно разделить на три типа: обработанная деревянная шпала для нормального пути, обработанная деревянная шпала для стрелочного перевода, обработанная деревянная шпала для моста .

    Обработанная деревянная шпала для нормального пути

    Как следует из названия, обычная деревянная шпала используется на главной линии железной дороги. Для стандарта GB введите I с 16 см × 22 см × 250 см и тип II с 14,5 см × 20 см × 250 см — два типичных размера.

    Тип Длина (мм) Ширина (мм) Толщина (мм)
    КТМБ 2000(±12) 254(+12,0) 127(+11,-3)
    тип Ⅰ 2500(±60) 220(±10) 160(0,-5)
    тип Ⅱ 2500(±60) 220(±10) 145(0,-5)
    Стандарт 2600~4800(±60) 240(±10) 160(0,-5)

    Обработанная деревянная шпала для стрелочного перевода

    Стрелочные шпалы применяются для стрелочных переводов на стыке железнодорожных путей.
