Схема свайно ростверкового фундамента: с высоким и низким ростверком, свайно-ленточный

Содержание

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

1 Что такое свайно-ростверковый фундамент
2 Существующие виды
3 Типы ростверков в зависимости от расположения
4 Варианты использования
5 Его необходимая высота
6 Глубина заложения – от чего зависит
7 Устройство
8 Как рассчитать монолитную основу
9 Пошаговая инструкция по монтажу своими руками
- 9. 1 Подготовка
- 9.2 Установка свай
- 9.3 Строительство опалубки
- 9.4 Создание армпояса
- 9.5 Заливка бетона
10 Полы по грунту
11 Технология гидроизоляции
12 Схема утепления
13 Полезное видео
14 Заключение

Что такое свайно-ростверковый фундамент

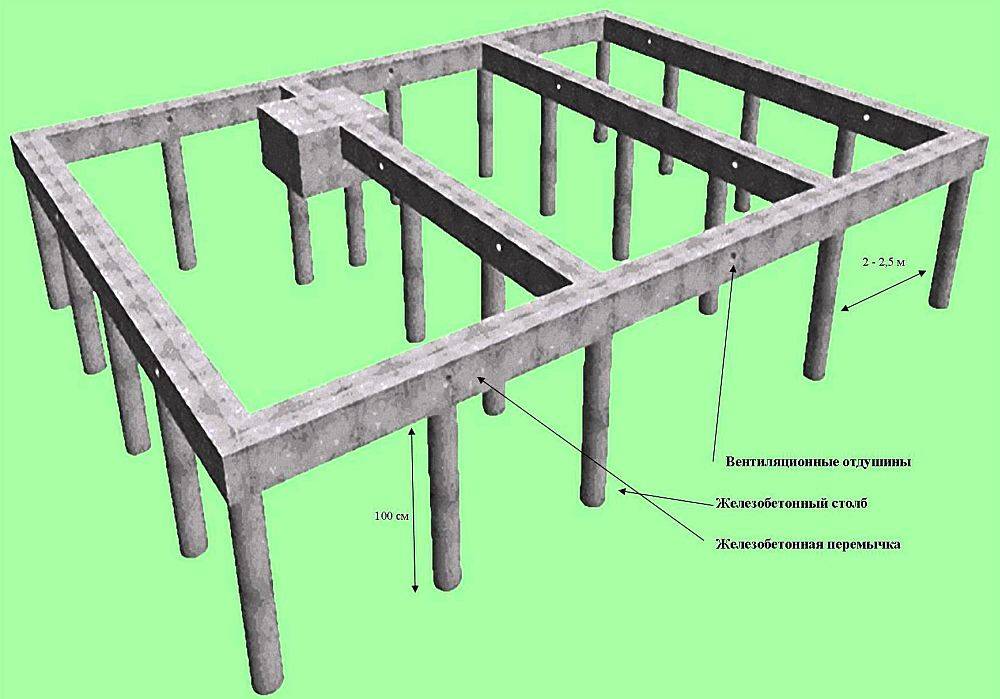

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Варианты использования

Существует несколько вариантов использования материала для ростверка:

Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

Уровень залегания грунтовых вод.
Наличие и объемы почвенных вод.
Возможность подтопления в весенний период.
Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.

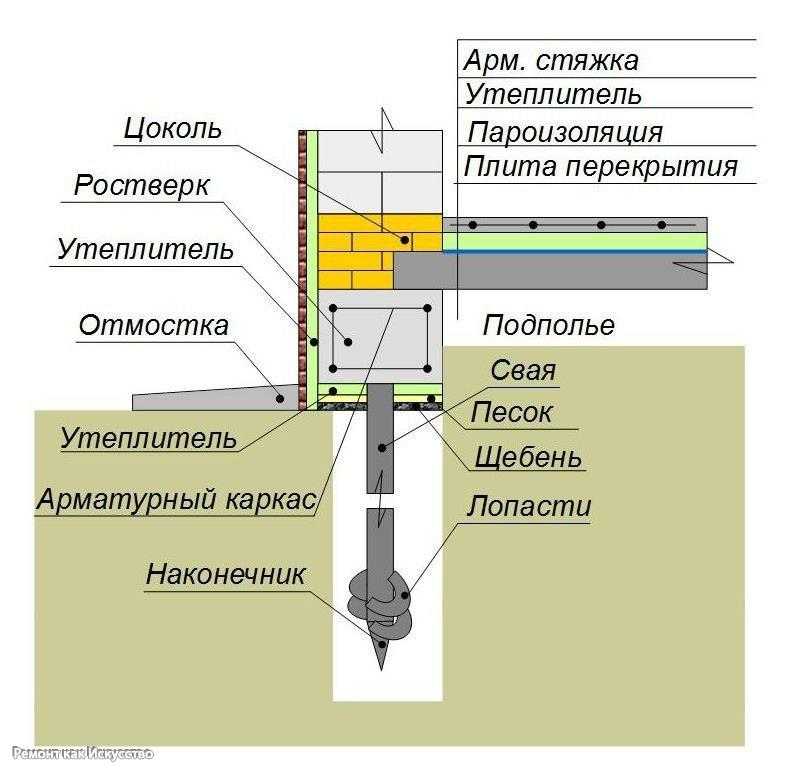

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

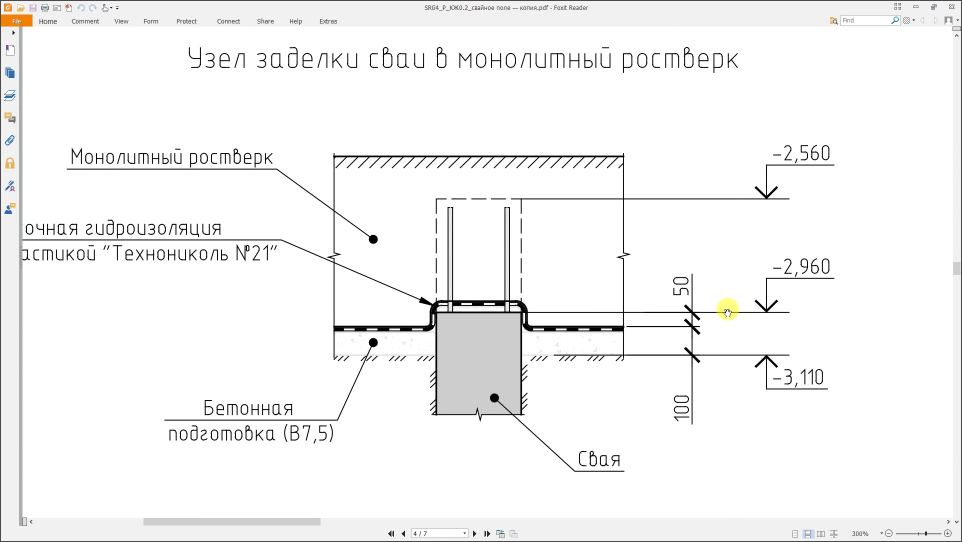

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

Горячий битум.
Битумная мастика.
Оклейка рубероидом.
Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Схема утепления

Для утепления используются водонепроницаемые материалы:

Жидкий пенополиуретан.
Экструдированный пенополистирол (пеноплекс).
Пенопласт.
Керамзит.
Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент является одним из популярным за счет экономичности. Ведь стоимость монтажа данной конструкции составляет всего 25% сметной стоимости работ по строительству дома! В то время, как строительство других видов достигает 40-50%. Давайте подробнее рассмотрим устройство этой конструкции и узнаем, как установить свайный фундамент с ростверком.

Специфика свайного фундамента с ростверком

Устройство данной конструкции представляет сваи, которые вкапывают в грунт и укрепляют на поверхности земли при помощи ростверка. Ростверк — монолитная плита или лента, которая связывает части свай, выступающие из земли. Одновременно эта конструкция служит и основанием для стен будущего дома или бани. Свайно-ростверковый фундамент бывает монолитный, сборно-монолитный и сборный. Единая конструкция более прочная, долговечная и легкая в установке.

Свайный фундамент отличается экономичностью, легкостью и оперативностью в установке. Строительство такой конструкции не требует использования дорогостоящей спецтехники при монтаже. Кроме того, свайно-ростверковый фундамент не прихотлив к виду грунта. Основание укладывают на неустойчивые и подвижные почвы, при высоком уровне грунтовых вод и сильной степени промерзания. Такую конструкцию можно возвести даже при вечной мерзлоте!

Однако устройство свайно-ростверкового фундамента не подразумевает наличие цокольного этажа, подвала или подземного гаража. Кроме того, конструкция не подходит для тяжелых стен из бетона или кирпича, однако оптимально подходит для бревенчатой бани, деревянного дачного домика и небольшого коттеджа.

Если вы еще не определились с проектом загородного дома или бани, интересные варианты вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. Кроме того, архитекторы и инженеры “МариСруб” могут разработать индивидуальный проект!

Преимущества	Недостатки
Не требует использования спецтехники и дорогостоящих материалов, что сокращает расходы и время монтажа	Трудоемкость монтажа, так как он требует много ручной работы и физических сил
Высокая теплоизоляция	Не подходит для строений с тяжелым весом и многоэтажных зданий
Строительство дома можно начинать в день установки фундамента	Сваи усиливают усадку деревянного дома или бани
Долговечность. Свайно-ростверковый фундамент прослужит 100-150 лет	Не предусматривает строительство цокольного этажа или подвала
Неприхотливость к грунту и почве, подходит для подвижной почвы, грунта с глубоким уровнем промерзания и т. д.	Сваи перед установкой обязательно обрабатывают антикоррозийными средствами
Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню. Свайно-ростверковый фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа	Требует сложного и тщательного расчета. Неправильный расчет сокращает срок службы фундамента и дома в целом, приводит к проседанию и растрескиванию ростверка, ухудшает внешний вид постройки и вызывает другие проблемы
После установки на земельном участке не скапливается строительный мусор	Увеличивает вес здания и давление на грунт

Как правильно выбрать сваи

Сваи влияют на прочность и срок службы фундамента. Поэтому важно выбрать надежные и долговечные изделия. Специалисты рекомендуют покупать столбы, изготовленные только на заводе. Такие материалы отвечают каждому требованию по строительству загородных домов. Самодельные сваи отличаются неправильно сделанным сварочным швов и некачественным сырьем.

Чем больше диаметр трубы, тем она надежнее и прочнее. Оптимальным диаметром считается 10-12 сантиметров. Перед покупкой обращайте внимание и на толщину стенок столба. Так, при диаметре 10,8 сантиметров толщина должна быть свыше 4 миллиметров. Качественные сваи изготавливают только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Сваи различают по материалам изготовления. Сегодня используют железобетонные, металлические и бетонные изделия. Эксперты рекомендуют применять железобетонные сваи, так как они отличаются наибольшей прочностью.

Предварительные работы по устройству фундамента

Устройство свайного фундамента с ростверком начинают с определения типа грунта и расчетов. Важно правильно рассчитать конструкцию и количество материалов, чтобы равномерно распределить нагрузку свай и ростверка. Иначе фундамент будет проседать, что приведет к образованию трещин и перекосу стен дома или бани. В интернете вы можете найти калькулятор расчета свайно-ростверковых фундаментов. Но чтобы получить точные и правильные результаты, лучше обратиться к специалистам!

После расчетов переходят к разметке фундамента на земельном участке. Поверхность очищают от мусора и выравнивают, затем отмечают углы будущего основания при помощи брусков. Углы соединяют веревкой. Проверяйте ровность углов, стен и диагоналей отвесом и угольников. Для более точной и быстрой разметки используют лазерные нивелиры.

Затем переходят к разметке свай. Сваи могут располагаться различными способами. При одиночном каждый столб находится под своей опорой. При ленточном расположении сваи равномерно распределяю по периметру здания. Расположение полосами подходит для массивных сооружений. В данном случае столбы располагают в шахматном порядке либо в два и более ряда под ростверком большого размера. Иногда сваи расставляют в виде куста под наиболее нагруженном местом.

В первую очередь, делают разметку и устанавливают сваи под углами будущего дома или бани. Затем размечают положение других столбов. Наиболее распространенная схема представляет устройство свай на расстоянии 2-3 метров друг от друга и закладки на глубину 2 метров.

Установка свай

После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
На дно скважин укладывают песчаную подушку с гравием;
По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома.

Завершающие работы

Устройство фундамента завершают работами по гидроизоляции и утеплению конструкции. Гидроизоляция защитит основание от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержена перепадам температур, негативному влиянию влаги. Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Несмотря на легкость монтажа, эксперты не рекомендуют, устанавливать свайный фундамент с ростверком самостоятельно. Это рискованный и трудоемкий процесс, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет, оперативно и надежно установят свайно-ростверковый фундамент и другие типы конструкции. Они подберут подходящие материалы, рассчитают объемы и стоимость работ. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома и бани!

гриляжей | Виды ростверкового фундамента | Стальной ростверковый фундамент

Post Contents

Ростверковый фундамент

Ростверковый фундамент представляет собой тип фундамента , который состоит из более чем одного дополнительного слоя балок , которые обычно укладываются на слой стали на бетон . распределяет и передает структурную нагрузку на большую площадь почвы под фундаментом.

Эти типов фундаментов используются для сильно нагруженных колонок. Ростверковый фундамент имеет различные слои балки, которые залиты бетоном и расположены друг к другу под углом 90 градусов. Этот тип фундамента в основном используется для строительных лесов , тяжелонагруженных конструкций и строительства колонн.

Фундаменты других типов и ростверка внешне похожи, но совершенно разные. Везде, где фундамент принимает структурную нагрузку и передает ее на дно, сетка фундамента распределила ее по большой площади грунта под фундаментом.

Типы ростверкового фундамента

Ниже приведены типы ростверковых фундаментов,

Стальной ростверковый фундамент.
Деревянный ростверк.

Подробнее: Что такое ремонт фундамента | 8 способов ремонта фундамента дома | Как закрепить фундамент

1. Фундамент из стального ростверка

Фундамент стальной ростверк состоит из балок и стальных соединений или они собраны в один или несколько слоев. Его название указывает на его функцию , потому что он изготовлен из балок , которые сделаны из стали. Его также называют стальными балками в состоянии проката .

Фундамент стального ростверка

Минимум обтекатель из 10 см сплошной на внешней стороне наружных балок кроме того выше , чем более высокие фланцы самого высокого уровня . Глубина бетона должна быть не менее 15см.

Когда мы стремимся выровнять дно и заливку бетона , мы всегда должны убедиться, что бетон c уплотнением закончен правильно, и между ними должно оставаться минимальное покрытие. Сталь, предусмотренная в этом типе ростверка , обеспечивает защиту от грунтовых вод, которые могут вызвать коррозия стали используется для фундамента.

После этого основных слоев балок распределяются по бетону с соблюдением минимального расстояния от 150 мм до 350 мм с использованием трубы в качестве временного разделителя. Заливка бетона выполняется вокруг основных слоев балки с надлежащим уплотнением и контролем за тем, чтобы в бетоне не осталось ни одной стали .

После того, как бетон наберет достаточную прочность, 2-й слой стальных балок укладывается на место используемых трубных сепараторов. Снова делается заливка бетона , чтобы покрыть балку со всех сторон.

Фундамент ростверка стальной

Затем 2-й слой балки соединяется с верхним фундаментом стальной колонны с помощью уголков и опорной плиты в сборе.

Соединение опорной плиты и верхней опоры колонны из стали заливают бетоном т чтобы скрыть стык между ними.

Фундамент стального ростверка состоит из стальных балок , конструктивно именуемых прокатными стальными балками (RSJ. ) , предусмотренными в 2 или дополнительных ярусах. В случае двойного ярусного ростверка (который обычно предусмотрен) самый высокий ярус балок ростверка располагают под прямым углом к очень дешевому ярусу.

Балки или балки каждого яруса находятся в заданном положении по диаметр двадцать миллиметров распорки с трубными сепараторами диаметром двадцать пять миллиметров . На рис. 3.10 показано устройство и сечение такого фундамента . Балки ростверка залиты бетоном.

2. Фундамент для деревянного ростверка

В местах, где почва является заболоченной или постоянно мягкой по своей природе, несущие несущие стены могут быть экономически удержаны за счет правильного проектирования фундамента для деревянного ростверка.

Деревянный ростверковый фундамент может быть использован для строительства малонагруженного здания с минимизацией нагрузки на грунт до 5,5 т/кв. м. В конструкции фундамент , бетонный блок ck, который размещается под несущей стеной , заменен на использование деревянных платформ .

Фундамент для деревянного ростверка

Деревянные платформы , используемые в этом фундаменте, обычно толщиной от 80 мм до 100 мм. Эти платформы были размещены в 2 слоя, один продольно поперек фундамента, а другие размещены за пределы основания фундамента в диапазоне от 45 см до 60 см с обеих сторон.

Самые нижние слои досок сохраняют толщину от 50 до 100 мм с учетом условий площадки и нагрузки на стены.

Древесина Доски два слоя разделены с помощью бруса прямоугольного сечения с шагом не более 380 мм. Глубина каждой секции сохраняется примерно в 0,75 раза больше ширины секции.

Подробнее: 8 этапов строительства фундамента | Этапы строительства фундамента дома

Фундамент ростверка Проект

Проект фундамента ростверка выполняется путем расчета нагрузки , приходящейся на колонну, и момента на конструкция и надстройка. Кроме того, выяснив минимальную площадь основания , необходимую с , учитывая допустимую несущую способность грунта и давление условия на строительной площадке.

Для r этой конструкции требуется рассчитать величину , количество и размер каждой стальной балки ростверка . Стальные балки ярусов затем проектируются консольными или проектируются из граница яруса , которая помогает выбрать размер балки для c баланса натяжения опорных моментов и поперечных сил.

В соответствии с требованиями проекта для ростверк который залит бетоном, различные конструкции методы могут быть реализованы с учетом l условий нагрузки . Это комбинированное действие стальных балок и бетона используется для расчета нагрузки в пределах.

Устройство ростверкового фундамента

Ниже приведены этапы устройства ростверкового фундамента ,

Сначала для массивного монолитного ростверка 0 6 0 0 90 необходимо обеспечить и построить каркас Нам нравится этот ростверк , потому что он очень надежный.
Опалубка образована из бордюрных досок по типу прямоугольных желобов. высота одна линейная единица и ширина до наименьшей толщины стенки. Он должен быть установлен относительно 6-8 дюймового зазора между каждым ростверком .
Внутри опалубки проложить каркас из арматурных соединений виктимизация проволокой обвязочной . Минимальное расстояние между рамой и лицевой стороной опалубки требуется аналогично.
Далее, подкреплений соединен с аналогичной вязальной проволокой , использовавшейся ранее.
Затем Бетон должен быть готов к виктимизации бетономешалки . Его заливают в опалубку с более чем непрерывным циклом . Фурнитура должна быть сделана на уровне 25-30мм так, чтобы она полностью погрузилась в бетон.
Бетон должен быть тщательно залит для ограничения полостей . При заливке бетона поверхность должна быть хорошо обработана и некоторое время оставался сухим. После высыхания опалубка снимается. муза готовится в настоящее время.

Особенности ростверкового фундамента

Стальной ростверкный фундамент соединяется со всей конструкцией вместе, что способствует равномерному распределению нагрузки на конструкцию по всему основанию.
Фундамент Ростверка во многих случаях выполняется в виде монолитного плитного фундамента, залитого бетоном.
Зазор между стальными балками составляет около 8 см, что облегчает заливку бетона. Бетон заполняется между зазорами, чтобы покрыть все стальные балки и защитить их от коррозии.
Основная функция бетона в фундаменте из стального ростверка состоит в том, чтобы объединить все балки вместе и сделать их единым телом конструкции.
Нижняя крышка находится ниже стальной балки и удерживается на расстоянии около 15 см от грунтового основания.

Преимущества ростверкового фундамента

Ниже приведены преимущества балок ростверка,

Фундамент ростверка может быть построен в малое время и 90 сравнимый 90 материал. 0006 в другие фонды.
Возбуждение тепла контролируется с помощью o таких фундаментов .
Вибрации, возникшие в доме из-за каких-либо нарушений, снесены ростверковым фундаментом. Он имеет возможность уменьшить значительное количество вибраций.
Gr Фундамент в основном используются для важных конструкций , таких как тяжелонагруженная колонна, Пирсы, Сваи и строительные леса.
Наиболее важным преимуществом ростверкового фундамента является то, что он переносит большую структурную нагрузку на большую площадь фундамента.

Подробнее: Плотный фундамент | Матовая основа| Типы плотного фундамента | Процесс строительства ростверка

Недостатки Ростверкового фундамента

Недостатки Ростверкового фундамента перечислены ниже,

Сваи, необходимые для этого фундамента должны быть вставлены на большую глубину .
Пустое пространство между стальными балками необходимо нагреть и заполнить. следовательно, требуется квалифицированных рабочих из человек.
При устройстве ростверкового фундамента земляные работы приходится производить на большей площади, что увеличивает стоимость строительства.
Большое давление подъема может разрушить типов фундамента.
Структура al устройство фундамента колонны меняется иногда в конструкции фундамента ростверка.

Фундамент ростверка?

Фундамент, который состоит из более чем одного дополнительного уровня балок, обычно стальных, покрытых слоем бетона для распределения нагрузки на большую площадь, называется Ростверковым фундаментом

Является ли ростверковый фундамент экономичным?

Для возведения сооружения, передающего большую структурную нагрузку от колонны на грунт с низкой несущей способностью, ростверковый фундамент является одним из наиболее подходящих фундаментов. В этом случае решетчатый фундамент является наиболее экономичным. Он распределяет нагрузку по большей площади и противостоит разрушению при сдвиге.

Где применяются ростверковые фундаменты?

Использование ростверкового фундамента ,
1. Ростверковые фундаменты используются в нижней части колонн .
2. Этот тип фундамента обычно используется для значительных конструкций , колонных опор и подмостей .
3. В случае передачи больших нагрузок от колонн на грунт с малой несущей способностью применяется ростверковый фундамент.
4. Используется для рассредоточения груза по большой площади в основа для гриля.

По каким причинам рекомендуется фундамент Grillage?

Причины рекомендовать ростверковый фундамент
1. Процесс установки балки ростверка требует меньше времени и материалов.
2. Выделение тепла контролируется с помощью таких оснований
3. Обладает способностью снижать значительное количество вибраций.
4. Этот тип фундамента можно использовать для значительных сооружений , такие как опоры колонн и строительные леса.
5. Он способен преобразовывать нагрузку на большую площадь .

Фундамент ростверка

Фундамент ростверка представляет собой фундамент типа , который состоит из o одного, двух или дополнительных уровней балок , обычно изготовленных из стали , наложенных на слой бетона для распределения нагрузки большая площадь.

Вам также может понравиться

Основание Raft | Матовая основа| Типы плотного фундамента | Процесс строительства плотного фундамента
Что такое Кессонный фонд | Типы кессонных фундаментов | Преимущество, недостаток, применение и строительство кессона
Свайный фундамент | Типы свайных фундаментов | Использование свайного фундамента
Что такое ремонт фундамента | 8 способов ремонта фундамента дома | Как крепить фундамент

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4

Share This Post

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по установке своими руками

Для строительства жилых и производственных зданий применяют различные типы фундаментов, но особого внимания заслуживает свайно-ростверковая конструкция. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

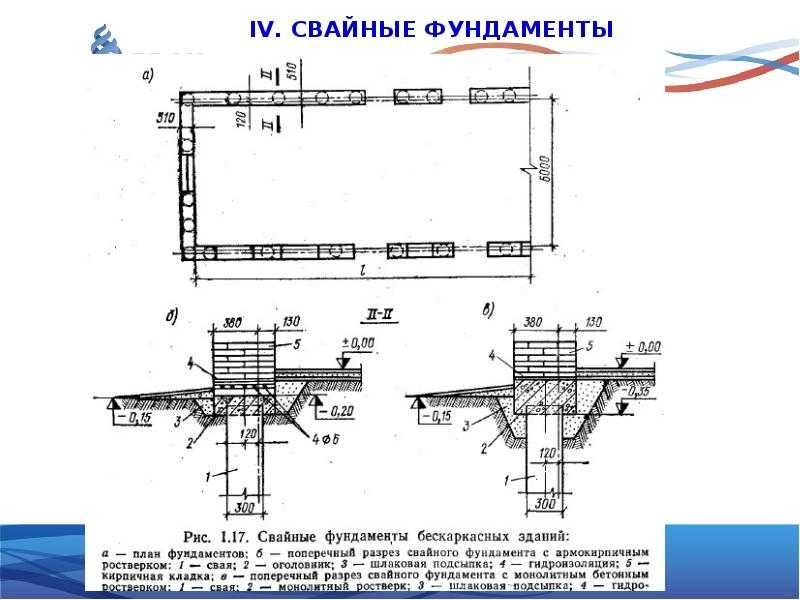

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки прекрасно выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

для строительства кирпичного дома;
в рамной конструкции;
для конструкций из газосиликатных блоков;
на грунтах с высокой плотностью;
с высоким распространением грунтовых вод;
на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится гораздо надежнее и экономичнее, чем ленточный или плитный. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.

Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает потоки холодного воздуха – это снижает потери тепла и делает здание теплым.
Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне можно возвести своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
Краткие сроки работы.

Вышеуказанные преимущества актуальны только в том случае, если фундамент установлен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

Невозможность строительства на скальном грунте — твердые минеральные породы не позволяют устанавливать сваи.
Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принять дополнительные меры по установке качественной теплоизоляции.
Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

заглубленный;
наземный;
приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
площадь опоры — по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
размеры и площадь поперечного сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне возможно. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

расчет фундамента и создание проекта;
подготовка и разметка строительной площадки;
бурение колодцев и рытье траншей;
формирование опалубки;
усиление;
заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями подвала. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты делают два пояса ребристой арматуры снизу и сверху. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются коробки и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб для инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С — в этом случае для полного высыхания придется ждать не менее 2 недель. В зимний период залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта будет определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.
Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.

Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру участка, затем установить опалубку, засыпать песок и залить бетоном.
Шаг между сваями должен быть точно рассчитан. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.
Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно промокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
Слабый грунт требует усиления сваями и хорошей обратной засыпки.

Песок, который используется для заполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.
Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента.
