Армирование ленточного фундамента своими руками

Армирование монолитного фундамента ленточного типа направлено на повышение прочностных характеристик, что дает возможность устройства устойчивой основы при небольшом расходе материала. В качестве нормативов для армирования оснований применяют СНиП 52-01-2003. В нем указан порядок по расчету количества и возможные схемы.

Арматура в ленточном фундаменте должна соответствовать нагрузкам, которые будут действовать на основание как со стороны здания, так и со стороны почвы, чтобы обеспечить усиление ленточного фундамента. Полученное основание, выполненное по всем технологическим рекомендациям, долговечно, надежно, устойчиво к климатическим и механическим воздействиям. В данном материале рассматривается, как армировать ленточный фундамент своими руками.

Содержание

Подготовительные работы

Любое строительство начинается с расчистки территории: уборки мусора и расчистки площадки от верхнего почвенного слоя с растительностью. По плану на участок переносится разметка ленточного фундамента чертежи которого выполняет архитектор. С учетом всех габаритов строения по разметке роют траншею под фундамент. При необходимости закладывают подушку под основание. На подушку помещают слой гидроизоляции. Затем выставляют опалубку. Теперь можно переходить непосредственно к армированию траншеи.

Как нужно армировать ленточный фундамент под дом? Непосредственные работы по армированию можно разделить на подготовительные (вне траншеи) и само армирование ленты (оснащение траншеи). Первый этап подготовки это заготовка арматуры ленточного фундамента, проволоки, оборудования (укладка арматуры в ленточный фундамент требует применения подъемного крана или манипулятора) и инструмента (крючок, пистолет или шуруповерт для вязания узлов).

В проекте заложена схема армирования ленточного фундамента для дома с указанием необходимых параметров арматуры и нормы по вязанию элементов. На основании ее на заводе приобретают стальную арматуру и заготавливают проволоку для вязки.

Вторым этапом подготовки является вязка элементов конструкции. Для удобства выполняются прямоугольные блоки. Как уложить такие элементы? При большом весе можно воспользоваться услугами автокрана или манипулятора. Опускаясь в траншею, элементы связывают друг с другом. При этом создается единый железный каркас ленточного фундамента чертежи которого должны соответствовать полученным параметрам.

Необходимость армирования элементов фундамента

Армирование фундамента требуется для придания бетонному монолиту такой характеристики как растяжение. Пояснение — сам по себе бетон материал прочный, но совсем не пластичный. Он отлично справляется с нагрузками в направлении сжатия. Но вот при попытках его растяжения происходит разрушение слоя.

Чтобы при различных воздействиях на фундамент такого не произошло, внутрь бетонного основания помещают стальной скелет, который берет на себя все усилия по растяжению. Процент армирования рассчитывается с учетом от 3 до 5%. Правильное армирование ленточного фундамента гарантирует прочность каркаса ленточного фундамента и долгий срок службы.

Для строительства двухэтажного дома и более применимы варианты классической ленты и Т-образного ленточного фундамента. Технология армирования Т образного типа аналогична работе с обычной лентой, но необходимо также располагать арматуру в расширенном основании.

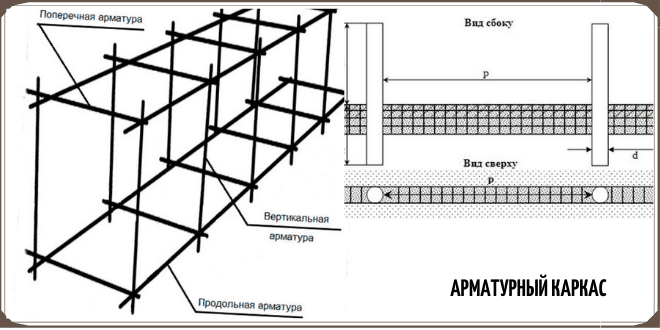

Правила армирования ленточного фундамента предусматривают укладку стальных стержней в вертикальном и горизонтальном положении (как для одноэтажного, так и для двухэтажного дома). При этом каждый испытывает свой тип нагрузки:

  • горизонтальные минимизируют возможность разрыва и удерживают воздействия по изгибу;
  • вертикальные укрепляют и упрочняют срез.

Поэтому монтаж арматуры для фундамента требует применения прутков разного сечения, на основании оказываемого на них воздействия.

Подошвы

Подошва под ленточный фундамент может быть применима на различных типах почвы. Особенно актуально ее использование на зыбком или торфяном грунте. Главное условие обустройства: размещение ниже уровня промерзания почвы от 20 до 30 см.

Как правильно сделать армирование подошвы? Оно осуществляется по тем же принципам, как и монолитного ленточного основания. Для начала нужно заглубиться до устойчивого слоя грунта.

Внимание! Многие специалисты советуют размещать ее на третьем после поверхности слое.

При этом стоит учитывать возможность пучения грунта, которое может разрушить основу. Чаше всего этому процессу подвержены глинистые почвы. Поэтому закладывая подошву на них необходимо заложить подошву ниже уровня промерзания. Если строительство ведется на крупнозернистом песчаном грунте, то достаточно заглубить на 0,5 м.

В процессе армирования нужно уделить внимание углам: арматура не должна упираться в угол, а в местах стыка стен монтируют согнутые прутья. Собранный каркас должен располагаться равноудаленно относительно стен опалубки. Заливая, обеспечивают покрытие каркаса слоем, минимальная толщина которого равна двум диаметрам прутов.

Углов

Как вязать углы арматуры? Правильное армирование углов ленточного фундамента обеспечивает прочность основания и долгий срок эксплуатации конструкции. Обусловлено это встречей на углах ленточного основания двух векторов давления от сходящихся стен. При этом суммарный вектор силы направлен внутрь строения.

Поэтому очень важно установить на угол для армирования согнутые горизонтальные пруты, не допуская стыкования двух отдельных блоков на границе стен. Чтобы согнуть арматуру сечением от 14 мм применяют специальные станки. Если используется меньший диаметр, то можно выполнить работу вручную. Обвязка арматуры выполняется проволокой.

Важно! Не допускается сварка арматуры между собой.

Армированный по всем правилам угол является гарантом устойчивости всего каркаса.

Ленты

Прежде чем приступить к обустройству фундамента, необходимо ознакомиться с правилами: как правильно армировать ленточный фундамент своими руками. Есть варианты армирования только верха или только низа ленты. Но если проанализировать те силы, которые воздействуют на основание, а именно со стороны стен дома вес конструкции и со стороны земли силы морозного пучения, то приходят к выводу обоснованности комплексно всей ленты.

При этом допустимая ширина арматурного каркаса должна быть уменьшенной по соотношению с будущим монолитом. Процент армирования требует, чтобы вся железная конструкция была погружена в бетон.

Важно! Самой оптимальной схемой армирования является связывание каркаса из квадратных или прямоугольных блоков, с расположением по периметру осей, соблюдая все правила обвязки.

Схемы вязки арматуры

Как правильно вязать арматуру для ленточного фундамента? При вязке арматуры применимы узлы, которые включает любая схема армирования ленточного фундамента:

  • Простой узел. Стандартный метод как вязать арматуру для ленточного фундамента между собой. Для выполнения берут проволоку отрезком 15 см. Ее нужно согнуть пополам. Далее полученный кусок опять сгибают. Получается небольшой крючок. Просовывают один край проволоки под связываемые стальные пруты. После просовывают крючок через петлю, хватая противоположный конец и делают оборот. Затем натягивают крючок и продолжают крутить проволоку до отрыва.
  • Мертвый узел. Применим в качестве основного при закреплении арматуры в балках и колоннах, состоящих из прутков и хомутов. Он надежно соединяет стальные пруты с углом хомута. Для его выполнения потребуется немного практических навыков.

Схема вязки арматуры таким узлом:

  1. Взять отрезок проволоки от 20 до 40 см (зависит от диаметра арматуры). Согнуть ее пополам.
  2. Продеть получившуюся петлю под низ прута слева от хомута, оставив около 4 см, чтобы завершить вязку.
  3. Провести проволоку поверх хомута и загнуть под прут.
  4. Вязальный крючок вставить в петлю и зацепить другой конец проволоки.
  5. Потянуть на себя, скручивая в нескольких оборотах, чтобы проволока крепко сжалась, или петля оторвалась.

Важно! Чтобы прочно связать, нужно плотно прижимать проволоку, арматуру и хомут.

Правильная вязка арматуры для ленточного фундамента зависит от метода соединения и сложности изготавливаемого каркаса. При выполнении армирования сложной конструкции узлы нужно комбинировать. В начале пруты скрепляют мертвым узлом. Затем для надежности фиксируют простыми, располагая их крест-накрест.

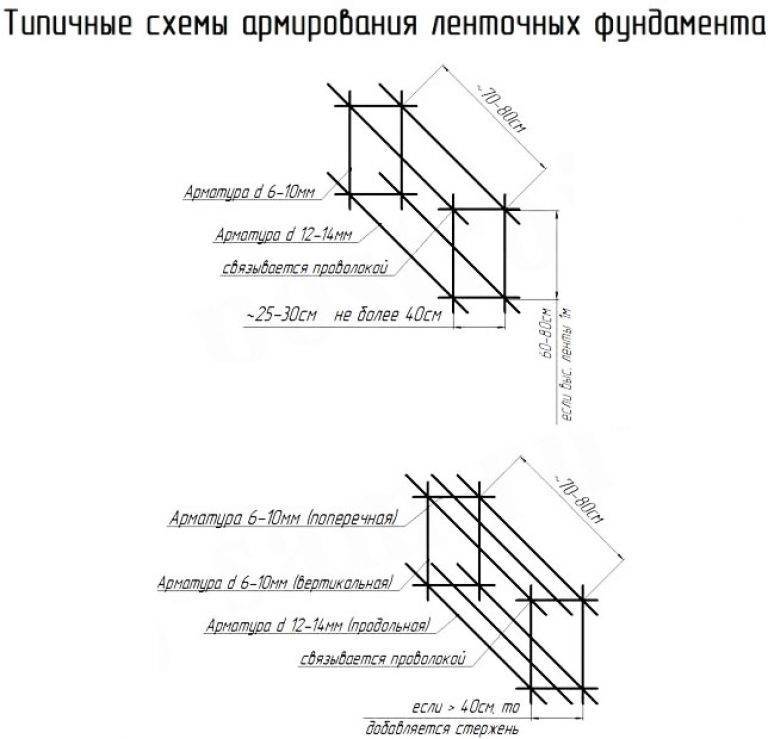

При выборе схемы армирования учитывают тип ленточного основания. Армирование фундамента мелкого и среднего заглубления требует использовать два пояса арматуры: сверху и снизу ленты. Если основание закладывается на глубину свыше 1 м, то требуется применение 3 поясов.

Вязка композитной арматуры

В современных реалиях начинают усиливать фундамент стеклопластиковой арматурой. Вязка стеклопластиковой арматуры для ленточного фундамента имеет свои нюансы. Применимы несколько способов, чтобы связать композитную арматуру.

  1. При помощи вязального крючка.

Как вязать стеклопластиковую арматуру для основания крючком? Для этого применяют специальную проволоку термообработанного типа сечением 0,8-1,2 мм. Она не потеряет своих свойств и не порвется даже при сильных и многократных скрутках. Применение оцинкованной проволоки снижает риск коррозии, что продлевает срок службы фундамента. Выполнение узлов на арматуре из стеклопластика аналогично с вязкой стальной арматуры.

  1. Вязальным пистолетом.

Такая вязка стеклопластиковой арматуры для ленточного фундамента позволяет за более короткое время выполнить большой объем работы. Как вязать пластиковую арматуру для обеспечения прочности? В пистолет вставляется специальная проволока, намотанная на катушку. Он позволяет равномерно затягивать все узлы. Минус такой работы в высокой стоимости оборудования.

  1. Хомуты из пластика.

Как вязать пластиковую арматуру хомутами? Очень просто. Этот процесс не требует особых умений, при этом обеспечивает надлежащую фиксацию прутов. Также плюсом является минимальные затраты на материал. Но есть и ряд минусов: по такому каркасу нельзя ходить; возможно нарушение целостности при заливке.

  1. Клипсы из пластика.

При изготовлении клипс применяют прочный пластик, устойчивый к агрессивным воздействиям веществ и окружающей среды. Как вязать стеклопластиковую арматуру для фундамента клипсами? В клипсу вдавливается стержень до характерного щелчка. Минус: при необходимости разборки каркаса клипса ломается.

Инструменты и материалы для армирования

При строительстве частного дома армирование фундамента начинается с приобретения материала и инструмента. Выполнять вязку арматуры можно несколькими приспособлениями.

Крючок для ручного вязания. Самый простой и доступный способ соединить арматуру. Гарантирует жесткость и прочность соединения. Минусом применения крючка является усталость пальцев и кистей рук при большом объеме работ.

Вязальный пистолет. Максимальная скорость вязания: 1 узел в секунду. При этом проволока подается автоматически и равномерно одинаковыми петлями связывает все соединения. Минусами работы таким пистолетом являются: необходимость электричества для питания; высокая цена; необходимость покупки специальной проволоки; сложный механизм подачи требует регулярного обслуживания и ремонта.

Шуруповерт. Чтобы сэкономить на приобретении вязального пистолета, часто применяют шуруповерт, вставив в качестве насадки загнутый гвоздь. Но для возможности его использования нужно выбрать мощный инструмент, чтобы обеспечить качественное затягивание проволоки.

Процесс армирования

Армирование ленточного фундамента своими руками включает установку арматуры и закладку элементов. Хоть применение стали в качестве укрепляющего материала дорогостоящий процесс, но процент армирования 3% от объема всей ленты является рациональным. В виде закладных деталей применяют стальные пластины, уголки, трубки, болты, необходимые для обустройства отверстий, каналов, проемов для пропуска коммуникаций и других элементов.

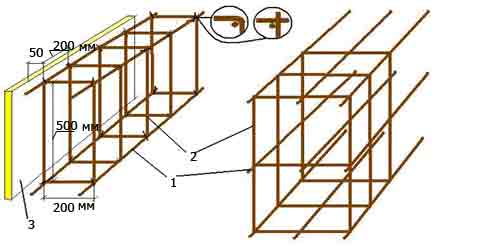

Расположение арматуры в ленточном фундаменте чаще всего имеет прямоугольный вид. Такой каркас работает на минимизацию растяжения лучше всего. Чтобы осуществить правильный процесс установки арматуры, не профессионалу требуется пошаговая инструкция. Рассмотрим все особенности.

Как гнуть арматуру

При заложении любого каркаса из стали нужно обеспечить прочность угловых соединений. Недопустимо угловое соединение в виде пересечения прямых стальных прутов. Поэтому для угловых соединений необходимо согнуть арматуру. Чтобы это качественно сделать, нужно ознакомиться с несколькими правилами, как правильно гнуть арматуру для углов:

  1. Запрещено греть место изгиба для облегчения процесса. Нагревание изменяет структурные свойства металла, и он будет хрупкий и ломкий.
  2. Запрещено как-либо нарушать целостность прута (пилить, делать зарубки) для легкости сгибания. Такая заготовка при нагрузке легко лопнет.
  3. При сгибании нужно использовать минимальный радиус. По нормативам радиус изгиба должен соответствовать до 15 диаметрам арматурного прута. Если изгиб слишком большого радиуса, то упругость стержня падает, снижая прочность каркаса.

Расчет шага

Расчет армирования представляет вычисление такого показателя как шаг арматуры – расстояние между арматурой продольного расположения. От того, с каким шагом выполнен армирующий каркас, зависит прочностная характеристика основания. Для расчета армирования ленточного фундамента онлайн калькулятор может упростить и ускорить процесс.

Армирование ленточного фундамента шириной 40 см допускает шаг арматуры в 20-30 сантиметров. Если здание тяжелое и грунт проблемный, этот показатель становится меньше.

Как рассчитать количество прутов? Обязательно учитывают габариты строения и основные несущие нагрузки. Чаще всего армирование ленточного фундамента под средне- и низкозглубленный фундамент осуществляется в двух поясах: верхний и нижний. Для среднезаглубленного фундамента, например 80 см, расстояние между поясами составит 70 см.

Теперь перейдем к пункту, какой шаг армирования при установке перемычек. На это также есть нормативы, указанные в СНиПе. Перевязки должны располагаться на расстоянии не менее 30 см.

Укладка продольной арматуры

Правильно сделать укладку арматуры в ленточный фундамент под дом помогут нормы СНиП. В них указано: чтобы правильно расположить продольные пруты в бетонном монолите, нужно провести расчеты в соответствии с типом конструкции, ее шириной и высотой в поперечном сечении.

При обустройстве фундамента нужно обеспечивать равномерное распределение нагрузки от цементного раствора по всему металлическому скелету. Это возможно, при соблюдении требований по соотношению продольных прутьев и высоты сечения: расстояние между арматурой равно или меньше высоты сечения, умноженной на 2, устанавливая не шире 40 см. Укладывать арматуру внецентренно сжатых линейных частей в изгибе допускается с шагом не превышающим 50 см.

Укладка поперечной арматуры

Правила укладывать арматуру в поперечной плоскости (по вертикали) можно найти также в СНиПах. При этом шаг поперечной арматуры обеспечивает равномерное  распределение нагрузки между бетоном и арматурой, не допуская появления трещин под наклоном.

Для этого  уложить арматуру в траншею нужно на расстоянии, не превышающем ½ от высоты фундамента. Но уложенные прутки допустимо располагать шириной 30 см не более.  Таким образом выполненный поперечный крепеж способен увеличить прочностные характеристики основания. Стеклопластиковую арматуру для ленточного фундамента укладывают по тем же параметрам, учитывая шаг армирования ленточного фундамента

Процесс вязки

Вяжется арматура для фундамента вне опалубки, учитывая необходимые габариты в виде отдельных прямоугольных блоков. Собирать их затем будут, переместив в траншею, где осуществляется перевязка элементов между собой для получения единого каркаса.

Важно! Связка арматуры преимущественно выполняется с использованием вязальной проволоки. Однако, если для работы берут марку стали с символом «С», то сварить арматуру для фундамента такого типа допускается.

Важным требованием при подготовке блоков является недопущение выхода концов стальной арматуры за пределы бетонного покрытия. То есть вяжется она так, чтобы со всех сторон опалубки не было соприкосновения с арматурой. Рекомендованное расстояние  шириной 50 мм.

Увязка арматуры скелета бетонного монолита должна производиться при помощи вязальной проволоки так, чтобы обеспечить прочное соединение. Не должно остаться расшатанных деталей, все узлы протягиваются до предела.

Углы фундамента

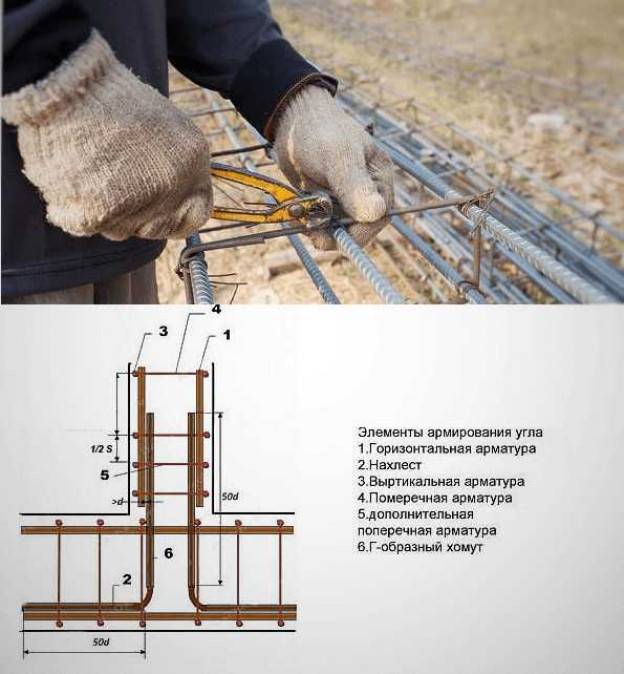

Как правильно армировать углы у ленточного фундамента? Соблюдение всех технологических стандартов по вязке углов арматуры ленточного основания очень важно, так как на них приходится большая нагрузка со стороны стен: давящее вовнутрь напряжение двух векторов. Как говорилось выше, углы связывают из предварительно согнутых стальных прутов.

Такая вязка арматуры на углах ленточного фундамента обеспечивает создание полностью армированного основания, а не наличие отдельных железных балок.

Вязка углов арматуры для основания осуществляется при помощи хомутов. При этом все стыковые части дополнительно укрепляются Г-образными или П-образными элементами. Шаг армирования в таких местах составляет 3/8 от высоты фундамента, но не меньше 25см. При этом в самом углу и перекрестии шаг уменьшают в два раза. Правильное армирование углов ленточного фундамента залог его долговечности.

Возможные ошибки армирования

Чаще всего ошибки в процессе армирования фундамента возникают из-за некомпетентности рабочих, отсутствия опыта в такой работе и несвоевременного контроля за процессом со стороны руководства. Также эти ошибки свойственны, когда армирование ленточного фундамента своими руками в целях экономии осуществляет сам хозяин.

Наиболее распространенными ошибками при сборке стального каркаса являются:

  • Непрочный каркас, который деформируется под тяжестью бетона.
  • Недостаточность защитного слоя из бетона, укрывающего армопояс.
  • Вне проектное увеличение параметров арматурного каркаса.
  • Неправильное расположение основных стержней конструкции.
  • Применение круглой гладкой арматуры при изготовлении некоторых деталей для армирования (отгибы, хомуты).
  • Неправильный расчет марки и класса арматуры, не соответствующий будущим нагрузкам.

Когда возникает вопрос: можно ли сваривать арматуру для фундамента? Нужно помнить, что сварная конструкция становится хрупкой и ломкой после прогрева металла. Если планируется все-таки использовать электросварку для связки прутьев, для этих целей допускается применение стали с пометкой «С».

Важно! Основная часть ошибок, которые кажутся незначительными, в процессе эксплуатации здания может привести к нарушению целостности фундамента и его деформации.

Поэтому стоит следовать заложенным в проекте параметрам, чтобы правильная армировка обеспечила все необходимые прочностные характеристики основания.

Таким образом, процесс армирования фундамента — важная часть при строительстве здания. От правильно осуществленной заготовки каркаса основания, зависит целостность, прочность и долговечность всей конструкции. Стоит учитывать нормы СНиП вязки арматуры для дома и четко следовать инструкции по всем этапам работы. Армирование ленточного фундамента своими руками желательно выполнять после консультации со специалистом, получив рекомендации.

Вязка арматуры под ленточный фундамент: материалы, инструменты, расчет


Ленточный фундамент — надежное основание для жилого дома и любой другой постройки. При относительно небольшой высоте сооружение выдерживает многотонные нагрузки. Давление распределяется равномерно по всей площади фундамента, благодаря чему строение получается прочным, крепким, долговечным.


Бетон сам по себе не обладает высокой несущей способностью в малом объеме. Поэтому для усиления мелкозаглубленного фундамента рекомендована вязка каркаса из арматуры. В полнозаглубленных сооружениях усиление применяется не всегда. По основным характеристикам железобетон значительно превосходит бетонные конструкции и позволяет возводить многоэтажные здания.


Расскажем, как армируют фундаменты в современном строительстве.

Особенности ленточных фундаментов


Основание представляет собой длинную конструкцию, опоясывающую весь периметр дома и заходящую под несущие стены. Сверху фундамент похож на узкую ленту, поэтому и получил название ленточного.


Особенность сооружения в том, что его длина всегда многократно превышает ширину и высоту. Параметры основания зависят от нагрузки. Важен правильный расчет несущей способности: фундамент должен выдерживать вес здания со всем содержимым без растрескивания, деформации.


Расходы на строительство основания составляют до 45 % от общей сметы. Вложения в ленточный фундамент оправданы — конструкция сочетает несколько отличных качеств:


  • простой монтаж без применения спецтехники;


  • возможность обустройства подвала или цокольного этажа;


  • надежность в любом климате.


Ленточные фундаменты чаще всего выбирают для коттеджного строительства, возведения офисных зданий, торговых центров, промышленных предприятий.

Цели армирования


Бетонный монолит обладает высокой прочностью на сжатие, но плохо выдерживает растягивающие нагрузки. Стальной каркас компенсирует этот недостаток.


Правильная вязка арматуры для фундамента обеспечит равномерное распределение нагрузки на бетон при растяжении. Снижается риск появления усталостных трещин, проседания грунта, расширяются возможности эксплуатации зданий.

d

Кроме того, армирующий каркас позволяет уменьшить габариты фундамента и сэкономить на бетоне с сохранением расчетной прочности.

Требования к армирующему каркасу


Требования к вязке установлены в СНиП, ГОСТ и других регламентах. В частности, каркас не должен мешать заливке бетонного раствора. Шаг между стержнями должен соответствовать проектным расчетам. Все элементы каркаса жестко соединяются между собой, плавающие детали не допустимы.


Перед началом работы каждый стержень проходит антикоррозийную обработку. Бетонные растворы имеют щелочную среду, поэтому металл без защитного покрытия быстро ржавеет.


Подробные требования к обвязке фундамента арматурой указывают в проектной документации.

Выбор стержней для армирования


Материал изготовления


Традиционный вариант — стальная арматура по ГОСТ. Стержни гибкие, прочные, выпускаются в большом ассортименте по диаметру и форме профиля. Каркас легко монтируется методом вязки или сварки.


На рынке также представлена композитная арматура. Стержни изготавливают из сплава с добавлением базальтовых, арамидных, углеродных или стеклянных частиц. Композитные материалы легкие, устойчивые к коррозии, недорогие по сравнению со стальными аналогами, но практически не сгибаются.


Тип профиля


Для основного каркаса используют стержни с периодическим профилем. Рифление улучшает сцепление с бетоном, повышает прочность конструкции. Для увязки арматуры ленточного фундамента используют более дешевые прутки с гладким профилем.


Технические характеристики


Опорные элементы каркаса изготавливают из арматуры класса AII или AIII. Характеристики металла должны соответствовать ГОСТ. Диаметр рассчитывают в процессе проектирования.


В качестве перемычек используют арматуру AI диаметром 6-8 мм. Металл должен хорошо свариваться.


Дополнительные материалы для монтажа каркаса


Полный список материалов зависит от метода монтажа: обвязка или сваривание.


Для строительства может потребоваться:


  • Вязальная проволока. Выбирают прочный, гибкий стальной прокат. Стержни в каркасе соединяют методом обвязки: на узлы.


  • Механический крепеж. Вместо проволоки можно использовать специальные клипсы, скрепки или хомуты. Монтаж выполняется быстро, не требует особых умений, но далеко не все строители одобряют такую замену.


  • Сварочная проволока и сварочный аппарат. Стержни жестко скрепляются в местах соединений. Сварные швы применяют только на прутках большого диаметра, так как соединения не выдерживают знакопеременных нагрузок.


Для работы также может потребоваться наждачная бумага для очистки стержней, ветошь, растворители и обезжириватели. Не забывайте о средствах индивидуальной защиты. Работайте со стальной арматурой в плотных перчатках, спецодежде, используйте очки.

Инструменты для вязки каркаса


Рассмотрим приспособления для вязки стержней, так как технология считается предпочтительнее сварки. Работать можно непосредственно в траншее или рядом с ней. Специальной площадки для плетения арматуры для фундамента не требуется.


Для вязки используют следующие инструменты:


  • Вязальный пистолет. Удобное приспособление, создано специально для работы с проволокой. Пистолет позволяет быстро делать узлы, но не достает до труднодоступных мест. Инструмент дорогой, поэтому используется в основном в монтажных бригадах. Покупать пистолет для разовых работ не выгодно.


  • Крючок. Инструмент помогает захватывать проволоку для вязки каркаса. Крючок можно закрепить в патроне дрели или шуруповерта.


  • Подручные средства. Если объем заливки небольшой, каркас вяжут без специального инструмента с применением плоскогубцев или даже изогнутого гвоздя.


Опытные арматурщики чаще всего используют профессиональные крючки. Считается, что подручные средства не позволяют формировать узлы нужного качества.

Порядок расчетов для армирующего каркаса


Общая площадь


Общая площадь каркаса согласно СНиП должна составлять не менее 0,1 % от площади фундамента. Соответственно, для ленты глубиной 1 м и шириной 40 см это значение составит 4 см2. Методом подбора определяют наиболее подходящие стержни.


Например, для прутков диаметром 12 мм площадь сечения 1,13 см2. Для качественного усиления потребуется 4 нитки арматуры, которые укладывают на два пояса. Получится даже небольшой запас прочности, но это лучше, чем ее недостаток. Можно выполнить расчеты для стержней других диаметров и выбрать наиболее выгодный вариант.


Шаг вязки арматуры


Рекомендации по расстоянию между стержнями приведены в СНиПах. Регламенты содержат подробные формулы, сложные расчеты, которые применяются при возведении ответственных и высоконагруженных конструкций. В ленточном фундаменте нагрузки распределяются проще. Поэтому для расчетов используют максимально допустимый шаг между горизонтальными нитками 40 см.


Важно: учитывайте, что арматура должна полностью находиться в бетоне. Если металл выступает за пределы ленты, начнется коррозия. Для уверенности от краев фундамента отступают по 5 см. Таким образом, для ленты шириной 40 см шаг между прутьями каркаса составит 30 см, что укладывается в нормы СНиП. По высоте (1 м) потребуется три пояса армирования.


Перемычки и перевязки устанавливают с шагом не более 30 см.

Технологии и схемы вязки арматуры для фундаментов


Классическая обвязка


Монтаж каркаса начинают после установки фундамента. Возможны два варианта.


Первый: каркас собирают в подготовленной траншее. Второй: отдельные элементы конструкции вяжут на поверхности земли, а затем по частям устанавливают армирование в опалубку. Каждый мастер выбирает тот способ, который считает удобным. На качество конструкции это не влияет.


Этапы вязки каркаса:


  1. Укладка нижнего горизонтального армопояса. Конструкцию приподнимают над землей примерно на 5 см. Можно использовать для этого строительные подставки или просто битый кирпич. Не забывайте, что от стенок также должен быть отступ 5 см.


  2. Установка контуров или поперечной арматуры. Элементы связывают с рассчитанным шагом. Если используются готовые прямоугольные контуры, то на них сверху можно сразу устанавливать второй армопояс. Если применяются куски арматуры, но на следующем этапе монтируют вертикальные стойки и только после этого — горизонтальные стержни.


Работу завершают на уровне 5 см ниже поверхности ленты.


Забивка вертикальных стоек в грунт


Технология позволяет формировать жесткие каркасы с высокой прочностью, но она более материалоемкая, чем обвязка. Арматуры потребуется больше.


Этапы работы:


  1. Забивают опорные стойки в грунт в углах фундамента и в местах соединения горизонтального армопояса. Используют стержни диаметром не меньше 16 мм. Заглубляют на 2 м.


  2. Забивают вертикальные прутки каркаса с расчетным шагом. В местах примыканий расстояние между стержнями уменьшают в 2 раза.


  3. Выполняют вязку нижнего армопояса.


  4. Монтируют горизонтальные перемычки и привязывают верхний армопояс.


Удобнее всего использовать готовые элементы каркаса. Для этого заранее готовят много прямоугольных деталей из стальных стержней. Элементы должны быть одинаковыми, иметь четкую геометрию и минимальные отклонения. Подготовка прямоугольников занимает много времени, но работы в траншее ускоряются в несколько раз.

Особенности армирования отдельных частей фундамента


Несмотря на простоту конструкции, ленточные фундаменты бывают разные, с различными элементами.

Усиление подошвы фундамента


На слабо несущих грунтах и под здания с большой массой требуется лента с подошвой. Специальная подушка в нижней части фундамента повышает стабильность конструкции, снижает риск сильной просадки на пучинистой почве. Подошву необходимо армировать. Для этого используют один или два армопояса в зависимости от условий.


Этапы работы:


  1. Укладка горизонтальных стержней класса AII или AIII с шагом 20-30 см.


  2. Вязка коротких прутков или проволоки;


  3. Монтаж второго армопояса.


Узкие подошвы армируют по жесткой схеме. Перемычки не несут нагрузки, поэтому допускается монтаж простым загибом без вязки узлов. Для соединений элементов используют проволоку.


Широкие подошвы армируют по гибкой схеме. Перемычки участвуют в распределении нагрузки, компенсируют давление сжатия. Для вязки каркаса используют рифленую арматуру, такую же, как и в армопоясе.

Усиление углов фундамента


Углы и места примыканий — наиболее нагруженные участки в ленте. Чтобы разнонаправленные воздействия не разрушили конструкции, необходимо правильно установить арматуру. Простой вязки недостаточно. Каркас должен передавать нагрузку, предотвращать появление трещин.


Особенности монтажа арматуры в углах и примыканиях фундамента:


  • Прутки загибают в замкнутый контур с захлестом концов не менее 60 см. Если стержни слишком короткие, применяют Г-образные хомуты подходящего размера.


  • Шаг установки перемычек уменьшают в два раза. Это повысит несущую способность конструкции за счет распределения нагрузки на поперечную обвязку.


При армировании также учитывают положения действующих стандартов. Любые отклонения от нормативов должны быть только в сторону улучшения характеристик каркаса.


Усиление ленточного фундамента — ответственный процесс. Требуются знания, навыки работы с арматурой, аккуратность. Можно сделать все самостоятельно, но на это уйдет много сил и времени. Лучше пригласить профессиональную бригаду, которая построит фундамент и выполнит армирование в строгом соответствии с проектом.

Ленточный фундамент | vin civilworld

Типы фундаментов. В этой статье рассматриваются различные типы фундаментов, используемых в гражданском строительстве. Фундамент является наиболее важным компонентом любой конструкции/здания, поскольку он передает общую нагрузку конструкции и ее компонентов на соответствующую поверхность грунта. Существует два типа фундаментов. т. е.: фундаменты неглубокого и глубокого заложения

Типы фундаментов — связанные сообщения

  1. Типы фундаментов — как принять решение?
  2. Определение размеров и типов фундаментов
  3. Безопасная несущая способность
  4. Типы фундаментов
  5. Неглубокие фундаменты
  6. Типы фундаментов – мелкозаглубленные фундаменты
    1. Плитный или изолированный фундамент
    2. Фундамент простой
    3. Наклонный фундамент
    4. Ступенчатый фундамент
    5. Ленточный фундамент
    6. Комбинированный фундамент
    7. Ленточное основание
    8. Типы фундаментов – Сплошной фундамент / Матовый фундамент
  7. Типы фундаментов – Глубокие фундаменты
    1. Свайные фундаменты
    2. Подвальные фундаменты
    3. Фундамент кессонов
    4. Полые коробчатые фундаменты или плавучие фундаменты
    5. Фундамент буровой шахты
  8. Заключение

Типы фундаментов – Как принять решение?

Фундамент является наиболее важным элементом конструкции. Хорошо спроектированный фундамент имеет решающее значение для защиты конструкции от постоянных нагрузок, временных нагрузок и внешних сил, действующих на конструкцию. Фундамент – это последняя часть конструкции, контактирующая с землей. Фундаментное ложе – это место, где фундамент соприкасается с землей. Прежде чем мы перейдем к различным типам фундаментов, давайте поговорим о подконструкции и надстройке. Каждая конструкция подразделяется на надстройку и подконструкцию 9.0057 Подконструкция  относится к компонентам конструкции, которые находятся ниже уровня земли, а Надстройка  относится к компонентам, которые находятся выше уровня земли. Фундамент относится к категории подземных сооружений и отвечает за передачу нагрузок от элементов надстройки на грунт.

Определение размеров и типов фундаментов

Тип фундамента определяется несущей способностью грунта и назначением строения. Геотехника — это отрасль гражданского строительства, которая анализирует физические и химические свойства почвы, чтобы предоставить проектировщикам информацию о свойствах почвы и предлагаемых типах и размерах фундамента.

Безопасная несущая способность

Несущая способность грунта — это его способность поддерживать конструкцию без осадки или разрушения. Несущая способность грунта должна быть рассчитана в различных местах, чтобы обеспечить безопасность конструкции. Для определения безопасной несущей способности грунта предельную несущую способность следует разделить на коэффициент. Максимальная нагрузка на единицу площади, которую грунт может выдержать без осадки и разрушения, определяется как безопасная несущая способность. Полевые испытания или исследования почвы часто используются для определения безопасной несущей способности почвы.

Типы фундаментов

Фундаменты широко классифицируются на

  • Неглубокие фундаменты
  • Глубокие фундаменты

Для получения более подробной информации о мелкозаглубленных и глубоких фундаментах, пожалуйста, следуйте этой статье

Типы фундаментов – Мелкозернистые фундаменты

Мелкозернистые фундаменты передают нагрузку на грунт сбоку. Он также известен как ленточный фундамент. Мелкозаглубленный фундамент имеет глубину, которая меньше его ширины. Фундаменты мелкого заложения используются, когда нагрузка, действующая на конструкцию, является разумной, и имеется достаточный слой грунта, способный выдерживать нагрузки, действующие на малой или меньшей глубине. На поверхность земли укладывается мелкозаглубленный фундамент. Глубина мелкозаглубленного фундамента может составлять от 1 метра до 3,5 метров, а иногда и больше.

Фундаменты мелкого заложения могут быть разных типов, в зависимости от условий площадки и требований к конструкции.

Настил или изолированный фундамент

Настил — один из наиболее распространенных типов мелкозаглубленных фундаментов. Они также известны как изолированные фундаменты или отдельные фундаменты. В зависимости от формы настилы делятся на простые, наклонные и ступенчатые.

  • Фундамент простой
  • Наклонный фундамент
  • Ступенчатый фундамент

Простой настил

Простой настил состоит из фундамента и одной колонны поверх него. Этот фундамент используется для конструкций с разумными/умеренными нагрузками и несущей способностью.

Простой ленточный фундамент

Наклонный ленточный фундамент

Фундаменты в этом типе фундамента наклонные, как показано на рисунке. Фундамент поддерживается одной колонной и имеет трапециевидное поперечное сечение.

Наклонный фундамент

Ступенчатый фундамент

При больших нагрузках в фундаменте предусмотрены ступеньки, как показано на рисунке.

Ступенчатый фундамент

Ленточный фундамент

Ленточный фундамент также известен как настенный фундамент. Они используются для возведения несущих кирпичных/каменных/железобетонных стен над фундаментами. Ленточные фундаменты проходят непрерывно вдоль стены здания. Эти фундаменты также используются, когда расстояние между колоннами очень близко, а фундаменты перекрывают друг друга.

Типы фундаментов – Ленточный фундамент

Комбинированный фундамент

Комбинированный фундамент состоит из двух или более колонн, уложенных на один фундамент. Эти фундаменты используются, когда расстояние между двумя отдельными фундаментами очень мало и они перекрывают друг друга. Комбинированное основание также предусмотрено на участках, где дальнейшие земляные работы невозможны из-за промывки границ. Прямоугольные комбинированные фундаменты и трапециевидные комбинированные фундаменты — это два типа комбинированных фундаментов.

  • Фундаменты комбинированные прямоугольные

Тип фундамента — Прямоугольный комбинированный фундамент

  • Трапециевидный комбинированный фундамент

Трапециевидный комбинированный фундамент

Ленточный фундамент

Ленточный фундамент, также известный как консольный фундамент, состоит из двух отдельных фундаментов, соединенных балочной лентой. Ремешок балки выполнен в виде жесткой конструкции. Эти типы фундаментов дешевле, чем комбинированные фундаменты.

Ленточный фундамент

Типы фундаментов — Сплошной фундамент / Матовый фундамент

Сплошной фундамент — это наиболее распространенные типы фундаментов, используемые в строительстве. Он представляет собой сплошную плиту, которая опирается на грунт и покрывает всю площадь предполагаемой конструкции. Фундаменты классифицируют по назначению. Многочисленные факторы, такие как несущая способность, нагрузки, условия площадки и т. д., влияют на тип фундамента. Сплошной фундамент / матовый фундамент представляет собой сплошную плиту, которая охватывает всю площадь конструкции и размещается на заданной глубине. Сплошные фундаменты полностью состоят из колонн и несущих стен, которые передают нагрузку конструкции на землю. Эти фундаменты обычно используются, когда несущая способность грунта низкая, а отдельные фундаменты с трудом справляются с нагрузками. Сплошной фундамент способствует переносу всей нагрузки конструкции на большую площадь.

Плотный фундамент

Дополнительную информацию о плотном фундаменте можно найти в нашем блоге

Плотный фундамент – типы и преимущества.

Типы фундаментов – фундаменты глубокого заложения

Фундаменты, глубина которых превышает ширину, называются фундаментами глубокого заложения. Когда подпочвенные слои не обладают безопасной несущей способностью, чтобы выдерживать нагрузки, создаваемые конструкцией, предлагаются глубокие фундаменты. В этом случае уровень заложения фундаментов переносится на более глубокую территорию с необходимой несущей способностью. Нагрузки конструкции передаются вертикально в землю.

Многие приложения используют глубокие основы. Они считаются наиболее безопасным вариантом для передачи больших нагрузок на слои грунта с низкой несущей способностью. Ниже приведены примеры использования распространенных фундаментов Deep.

  • Подвальные фундаменты
  • Фонд кессонов
  • Фундамент с полой коробкой или фундамент плавучести
  • Фундаменты буровых шахт
  • Свайные фундаменты

Свайные фундаменты

Свайные фундаменты представляют собой длинные тонкие элементы из бетона, стали или любого другого материала, которые используются для передачи нагрузок от конструкции, когда несущую способность грунта недостает. Свайные фундаменты передают нагрузку вертикально через менее плотный верхний слой на более плотный слой грунта/скальной породы, который может выдерживать нагрузки без разрушения.

Подробнее читайте в нашей статье:  Свайные фундаменты. Типы и преимущества

Фундаменты подвала

Фундаменты подвала представляют собой фундаменты подконструкций, предназначенные для парковок, подземных резервуаров, электрических систем и складских помещений под зданием ниже уровня земли. . Они широко используются в высотных жилых и коммерческих структурах. Подвальные фундаменты предназначены для удовлетворения функциональных потребностей парковки и хранения.

Фундамент кессонов

Фундамент кессонов представляет собой водоподпорное сооружение, служащее рабочим пространством для работ по устройству свай. Это коробчатые конструкции из дерева, стали, бетона и других материалов. Фундамент кессона заглубляется путем выкапывания земли внутри фундамента. Кессоны предварительно изготавливаются над уровнем земли или воды и заглубляются до уровня фундамента как единое целое. Они построены для облегчения земляных работ и связанных с ними операций для фундаментов доков, мостов, причалов, пирсов, береговой защиты и т. Д. Эти структуры в конечном итоге включаются в основные структурные компоненты.

Полый коробчатый фундамент  или плавучий фундамент

Концепция пустотного коробчатого фундамента заключается в создании конструкции, которая практически не влияет на исходное напряжение грунта до начала земляных работ. Вскрышные породы удаляются в соответствии с требованиями проекта, а нагрузки надстройки передаются на грунт. Эти фундаменты называются фундаментами плавучести, потому что они следуют принципу корабля, плавающего в воде, где вытесненная вода уравновешивает вес корабля.

Фундамент с буровой шахтой

Буровая шахта представляет собой универсальную систему фундамента, которая широко используется в настоящее время. Эти фундаменты также называют буронабивными сваями, буронабивными кессонами, буронабивными сваями и так далее. Основная идея состоит в том, чтобы выкопать цилиндрический вал, а затем отлить его после добавления необходимого армирования. Буровые скважины должны быть диаметром от 1 до 3 метров и глубиной до 100 метров. Стволы можно бурить на глубину до 100 метров и диаметром от 1 до 3 метров. Однако теперь возможны большая глубина и диаметр. Эти фундаменты могут частично заменить забивные сваи так же, как один буровой ствол может заменить группу свай.

Фундаменты из буровых стволов

Заключение

Фундаменты мелкого заложения очень просты в строительстве и не требуют высококвалифицированной рабочей силы и профессионального надзора. Эти фундаменты могут быть построены даже с помощью полуквалифицированных рабочих. Мелкозаглубленный фундамент очень экономичен по сравнению с глубоким фундаментом. Фундаменты мелкого заложения представляют собой фундаменты торцевого типа, которые передают нагрузки на конец фундамента. Фундаменты мелкого заложения считаются наиболее предпочтительным вариантом, когда безопасная несущая способность грунта приемлема, а нагрузки на конструкцию находятся в допустимых пределах.

Нравится:

Нравится Идет загрузка…

Типы фундаментов и их применение (включая полное конструктивное проектирование наслонных и свайных фундаментов)

Время чтения: 7 минут

Фундамент можно определить как ту часть сооружения, которая передает нагрузки непосредственно на нижележащий грунт. Это важнейшая часть строительной инженерной системы. Фундамент можно разделить на две группы в зависимости от отношения глубины к ширине (D/B), а именно:

  1. Неглубокий фундамент: Для этого типа D/B ≤ 1. Неглубокий фундамент всегда предпочтительнее для любого типа конструкции, где бы его ни можно было использовать, потому что он дешевле и требует меньше времени и усилий для установки. Примерами являются плитный фундамент или основания, ленточный фундамент, ленточный фундамент, плитный фундамент и т. д.
  2. Глубокие фундаменты: Для этого типа D/B ≥ 4, где D часто принимается как L p , что означает длину сваи. Глубокие фундаменты используются только в тех случаях, когда неглубокие фундаменты не подходят, например, фундаменты в просадочных грунтах, высотные здания, фундаменты в насыпном грунте, сооружения на воде или на воде и т. д. Примерами этого являются сваи, пробуренные опоры, пробуренные кессоны и т. д.

Объяснение типов мелкозаглубленных фундаментов

Ленточное основание: Это непрерывная полоса бетона, предназначенная для распределения нагрузки от равномерно нагруженных стен на достаточную площадь грунта. Он поддерживает в основном несущие стены и может выдержать до 2-х этажного здания. Ширина полосы обычно составляет около 450 мм. Толщина фундамента зависит от прочности материалов фундамента, но не должна быть меньше проекции фундамента и ни в коем случае не менее 150 мм. Под ленточным фундаментом существуют классы, включающие рядовой ленточный, широколенточный, глубоколенточный и т. д.

Рисунок 1: Ленточный фундамент

Рисунок 1: Ленточный фундамент

Широкий ленточный фундамент

Этот тип фундамента используется в местах с низкой несущей способностью грунта, например, в болотистой местности или в мягкой глине, иле или глине. вверх по земле. Ширина полосы предназначена для уменьшения давления на бедную почву, возникающего в результате нагрузки, за счет распределения нагрузки на большую площадь почвы. Поскольку H ˂ B, как обычно бывает, предусмотрены поперечные арматурные стержни, способные выдерживать возникающие от них растягивающие усилия.

Рисунок 2: Обычный широкий ленточный фундамент Рисунок 3: Широкий ленточный фундамент с Т-образной балкой

Примечание для ленточного фундамента: На наклонных участках экономичнее использовать ступенчатый фундамент. Это помогает сократить объем земляных работ и обратной засыпки. Шаг делается по линии поверхности земли, и глубина каждого шага обычно составляет 225 мм. Нахлест бетона у ступени должен быть не меньше глубины фундамента.

Рисунок 4: Ступенчатый ленточный фундамент

Глубокий ленточный фундамент

Этот класс ленточного фундамента используется в усаживаемом глинистом грунте для противодействия изменчивым почвенным условиям в разные сезоны. Глубина этого фундамента обычно составляет 900 мм и более. Обычно чем больше толщина фундамента, тем больше сопротивление разрушению от неравномерной осадки.

Рисунок 5: Глубокий ленточный фундамент

Плоский фундамент

Это изолированный фундамент для поддержки колонн. Нагрузка конструкции передается через отдельные колонны, а площадь фундамента определяется путем деления нагрузки на колонну (P) плюс вес фундамента (W) на допустимое опорное давление (q и ). То есть A = (P + W)/q a . Минимальная толщина основания 150мм.

Рис. 6: Одинарный блочный фундамент

Комбинированный блочный фундамент

Состоят из 2 или 3 колонн на одном фундаменте. Комбинированные фундаменты используются только тогда, когда в них есть необходимость, и условия их использования следующие:

  1. Когда соседние колонны расположены слишком близко, так что их фундаменты перекрываются, тогда фундаменты должны быть объединены.
  2. Если один из фундаментов расположен слишком близко к границе площадки, так что один блочный фундамент будет подвергаться внецентренной нагрузке, тогда этот фундамент следует объединить с фундаментом соседней колонны. Цель этого состоит в том, чтобы избежать опрокидывающих сил или подъема, которые могут возникнуть из-за эксцентриситета основания.
  3. Если каркасное здание возводится рядом с существующей конструкцией, часто необходимо использовать консольное или асимметрично комбинированное основание для колонн рядом с существующим зданием, чтобы давление на грунт из-за основания не могло так сильно увеличивать недра под фундаментом существующего здания, чтобы вызвать заметную осадку.

Комбинированное основание может быть выполнено любой формы при соблюдении основных требований. Обычно распространены прямоугольная, трапециевидная и Т-образная формы.

Рисунок 7: Комбинированный блочный фундамент

Матовый или плотный фундамент

Этот тип подходит для использования на грунтах с низкой несущей способностью, таких как мягкая глина или ил, а также для фундаментов многоэтажных каркасных зданий. Если в таких районах общая площадь отдельных фундаментов или требуемой полосы покрывает более 50% проектируемой площади здания, использование одиночного блочного фундамента становится неэкономичным. Вместо этого следует использовать плотный фундамент. Общепринято формировать плотный фундамент для всего здания, а не отдельные ленточные или кулачковые фундаменты для колонн. Плоты действуют как единое целое, что позволяет избежать относительной осадки между основанием колонн. Толщина плотного фундамента обычно зависит от конструкции, но обычно используются значения 300 мм.

Сплошной фундамент используется в конструкциях, когда

  1. Допустимое давление грунта низкое
  2. Возможна дифференциальная осадка
  3. Большая нагрузка
  4. Настил покрывает более половины площади в плане

Типы плотного фундамента

Существует множество типов ростверка. Чтобы узнать, какой из них подходит для использования, необходимо подтвердить, что

  1. Почва не подходит для блочного фундамента или других неглубоких фундаментов. Это может быть подтверждено анализом почвы.
  2. Плотный, а не свайный фундамент является подходящим типом фундамента.
  3. Конструктивная конфигурация здания изучается с упором на расстояние между колоннами.
  4. Нагрузки на колонну определяются для всех колонн.

С учетом этого применяются следующие типы плотов:

( a ) представляет собой настоящий плот, представляющий собой плоскую бетонную плиту одинаковой толщины по всей площади; это подходит для близко расположенных колонн, несущих небольшие нагрузки.

( b ) представляет собой плот с частью плиты под утолщенной колонной; это обеспечивает достаточную прочность для относительно больших нагрузок на колонну.

( c ) представляет собой плот с утолщенными полосами вдоль линий колонн в обоих направлениях; это обеспечивает достаточную прочность, когда расстояние между колоннами велико и нагрузки на колонны неравны.

( d ) представляет собой плот, в котором под каждой колонной предусмотрены пьедесталы; эта альтернатива служит той же цели, что и ( б ).

( e ) представляет собой двустороннюю решетчатую конструкцию из ячеистой конструкции и пересекающихся стальных конструкций

( f ) представляет собой плот, в котором стены подвала использованы в качестве ребер или глубоких балок.

Соображения по конструктивному проектированию ростверка

Простейшая форма ростверка состоит из железобетонной плиты, которая поддерживает колонны и стены строения и распределяет нагрузки на нижележащий грунт.

Плита выполнена в виде колонного плоского перекрытия, опирающегося без прогиба вверх на колонны и стены. Давление грунта, действующее на плиту, обычно считается равномерно распределенным и равным сумме всех нагрузок на колонну, деленной на площадь плота. Моменты и сдвиги в плитах определяются с помощью соответствующих коэффициентов, перечисленных в нормах для расчета плоского перекрытия.

Из-за неравномерных колебаний сжимаемости почти каждого отложения грунта вероятны соответствующие неустойчивые отклонения давления грунта от среднего значения. Поскольку моменты и срезы определяются на основе среднего давления, считается хорошей практикой армировать плиту больше, чем требуется теоретически, и использовать одинаковый процент стали сверху и снизу

Аналогия с плоской плитой действительна только в том случае, если дифференциальная осадка между колоннами мала и, кроме того, если характер дифференциальной осадки носит скорее неустойчивый, чем систематический характер.

Кроме того, даже если глубокие или систематические осадки незначительны, аналогия с плоской плитой, вероятно, приведет к неэкономичности конструкции, если только колонны не будут более или менее равномерно распределены и одинаково загружены. В противном случае дифференциальная осадка может привести к существенному перераспределению моментов в плите. В таких условиях плоты иногда проектируют на основе концепции модуля реакции грунтового основания, из которой следует, что грунт рассматривается как аналог ложа из близко расположенных и равноотстоящих друг от друга упругих пружин одинаковой жесткости по своему напряженно-деформированному поведению.

Найдите ЗДЕСЬ типовой проект ростверка

Строительство ростверка

Ростверк всегда изготавливается из железобетона. Их заливают небольшими участками, такими как 10 м × 10 м, чтобы избежать чрезмерных усадочных трещин. Строительные швы тщательно расположены в местах с низким напряжением сдвига, например, на осевых линиях между колоннами. Подкрепления должны быть непрерывными в точках. Если стержень сращен, обеспечивается достаточный нахлест. Вдоль стыков могут быть предусмотрены срезные шпонки, чтобы безопасно передавать напряжение сдвига через стык. При необходимости плот может быть утолщен, чтобы обеспечить достаточную прочность в местах соединения.
