Схема армирования фундамента под забор: какую арматуру использовать для ленты с кирпичными столбами, фото, видео и схемы

Содержание

какую арматуру использовать для ленты с кирпичными столбами, фото, видео и схемы

Во время сооружения изгородей необходима повышенная прочность и устойчивость конструкции, этого результата позволяет добиться армирование фундамента под забор. Данный процесс повышает время эксплуатации фундамента, улучшая показатели ограды.

Ленточный фундамент под забор

Вернуться к оглавлению

Содержание материала

  • 1 Зачем требуется армирование
  • 2 Процесс укладки арматуры
  • 3 Технология армирования
    • 3.1 Армирование под легкий забор
    • 3.2 Армирование под кирпичные опоры
  • 4 Виды фундамента и особенности выбора
    • 4.1 Ленточный фундамент для забора
    • 4.2 Свайно-ленточный фундамент
    • 4.3 Фундамент для пучинистой почвы
  • 5 Какую арматуру использовать для фундамента забора
  • 6 Выбор цемента и бетона

Зачем требуется армирование

Процесс армирования требуется для повышения характеристик основания и для продления срока его службы.

Использование арматуры в основании под ограждение дает следующие преимущества:

  1. Не позволяет фундаменту растягиваться, предотвращает разрушение основания и защищает как фундамент, так и всю конструкцию.
  2. Снижает отрицательное воздействие неоднородной почвы.
  3. Армирование уменьшает степень негативного действия перемещения подземных грунтов.
  4. Повышает надежность и несущую возможность основания.

Опалубка и арматурный каркас

Вернуться к оглавлению

Процесс укладки арматуры

Прежде чем армировать фундамент для забора, нужно подготовить следующие материалы:

  1. Крюк для плетения прутков.
  2. Металлические прутья, длина и количество которых устанавливаются методом подбора.
  3. Проволоку для фиксации разных элементов конструкции.

Каркас

Армирование основания под забор подразумевает сборку сетки из металлических или композитных прутьев, соединение которых производится проволокой с помощью крюка. Связывание прутьев производится так:

  1. Проволоку сгибают по центру.
  2. В появившуюся петлю продевается крюк.
  3. Края заворачиваются в диагональном направлении, заводятся в крюк, связываются.

Вышеописанный процесс считается базовым, но есть большое количество иных технологий. Иногда крепление арматуры производится с помощью специальных насадок. Сделать быстрее процедуру армирования позволяет электрический крюк.

Опалубка под фундамент

Не советуют применять сварочный аппарат для завязывания прутьев, поскольку так материал может прийти в негодность.

Вернуться к оглавлению

Технология армирования

Весь процесс армирования основания под забор можно произвести своими руками. Причем следует соблюдать основные этапы работ и придерживаться определенных правил:

  1. Для сооружения изгороди необходимо произвести разметку территории, вставить колья.
  2. Между кольями натягивается шнур. Траншея должна выкапываться четко по натяжке веревки.
  3. Засыпается песчаная подушка. Земля насыпается послойно, трамбуется и поливается водой.
  4. Производится процесс армирования. Для чего необходимо использовать прутки продольного направления, которые связываются в сетку с помощью крюка и проволоки. Для армирующей сетки высота делается в два раза больше ширины траншеи. Арматуру укладывают на твердую поверхность: бетонную плиту либо кирпич. Основание под арматурную сетку должно быть по высоте не менее 8–12 см.

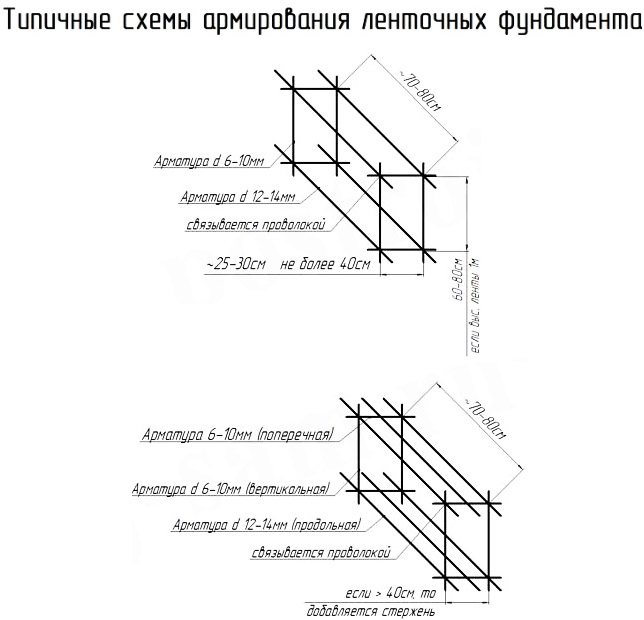

Принципиальная схема армирования

Армирование под легкий забор

Легкое ограждение – это забор, где пролеты обшиты материалом с малым весом. Но и для этих изгородей требуется использование надежного фундамента. Во время порывов ветра опорные столбики, которые находятся в фундаменте, подвержены повышенным нагрузкам.

Не допустить разрушения основания поможет арматура для фундамента для забора. Выполнение армирования производится так, чтобы цементный слой раствора был выше арматуры на 4 см. Сетка должна полностью покрывать пространство около столба не менее чем на 45 см.

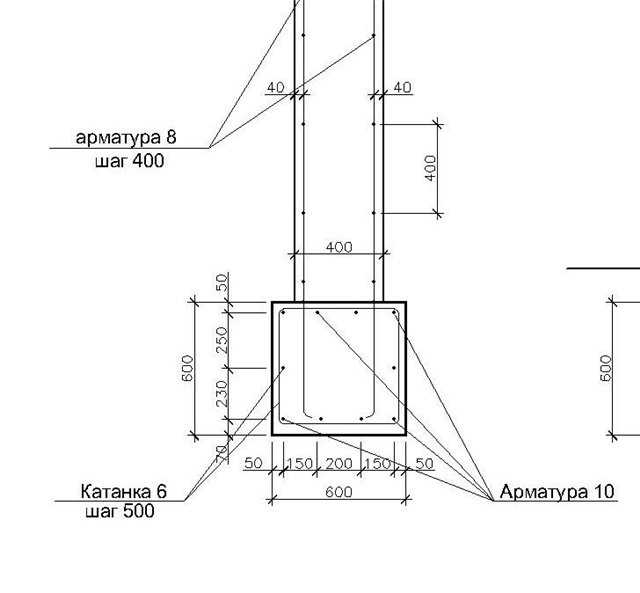

Чертеж для армирования ленты

Армирование под кирпичные опоры

Армирование фундамента забора под кирпичные столбы должно создавать надежное основание непосредственно под опорами, которые дают значительную нагрузку.

Наилучшим решением является заливка бетона в опалубку, которая делается из пенополистирола либо рубероида. Под кирпичный столб лучше всего применять асбоцементную или металлопластиковую трубу. Непосредственно в опалубке производится армирование. Для чего 4 прутка арматуры соединяются поперечными прутьями. Сетка ставится на всю глубину траншеи с выпуском на столб. Вся конструкция бетонируется.

Схема забора с кирпичными столбами

Вернуться к оглавлению

Виды фундамента и особенности выбора

Выбирать определенный вид фундамента под изгородь нужно с учетом следующих факторов:

  1. Возможность промывания сооруженного забора подземными водами.
  2. Состав почвы и уровень ее проседания под действием негативных сезонных факторов.
  3. Высокие изгороди из профнастила могут наклоняться от сильного ветра.
  4. При незначительном весе полотна изгороди учитывается общая масса возведенного сооружения.

Основание для ограждения на склоне

При монтаже забора возле автомобильных дорог либо железнодорожных путей фундамент обязан выдерживать высокую вибрацию, а также давление от перемещения грунта.

Ленточный фундамент для забора

Во время сооружения ограждения на приусадебном участке лучше всего сделать ленточный фундамент. Эта конструкция может выдерживать как тяжелые ограды, так и сезонные перемещения разных слоев почвы.

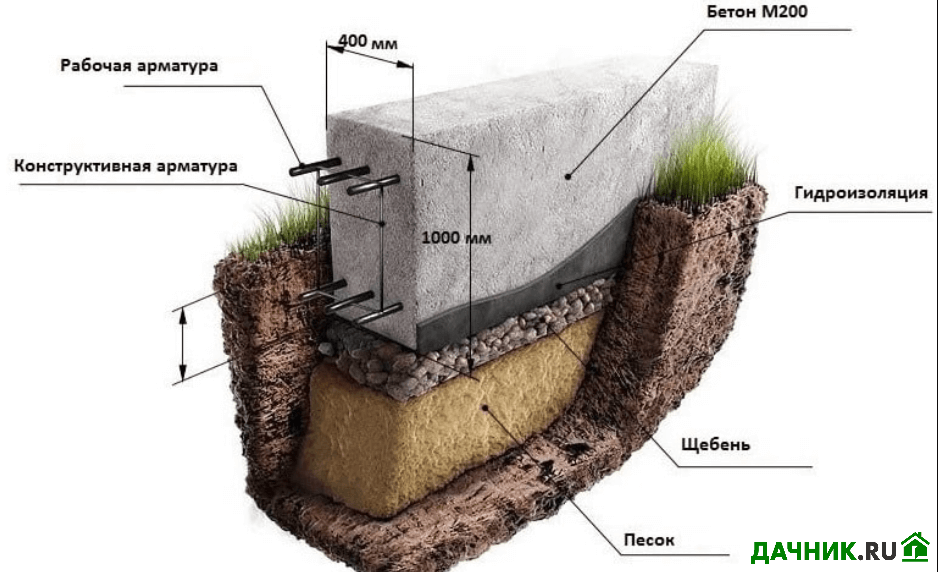

Ленточный фундамент – это цельная бетонная лента с установленным каркасом из металлопрофиля. Для создания этого типа фундамента должен использоваться цементный раствор. Причем большое внимание необходимо уделять марке цементного состава, поскольку это значительно влияет на качество бетонного раствора. Профессиональные строители советуют применять цемент М300. Помимо этого, вода для замешивания бетонного состава должна быть очищенной и прохладной.

Армирование ленты

Ленточный фундамент относится к категории мелкозаглубленных оснований, поскольку имеет незначительную глубину заливки бетоном. Уменьшить вероятность деформации под действием сезонного вспучивания земли позволяет армирование ленты под забор. Схема армирования мелкозаглубленного основания следующая:

  1. Во время поперечного армирования прутья устанавливаются с шагом приблизительно 300 мм.
  2. Интервал между продольными прутьями каркаса делают не более 500 мм.
  3. Дистанция между прутками арматуры составляет не менее 30 мм.

Перед заливкой основания забора

При обустройстве ленточного основания нужно соблюдать определенные правила:

  1. Глубина траншеи с учетом климата региона, устойчивости земли и общей массы ограждения может находиться в пределах 600–800 мм.
  2. Ширина траншеи выбирается приблизительно 300–500 мм.
  3. Лента основания должна находиться выше уровня грунта на 300 мм.
  4. Для сооружения опалубки требуется доска толщиной 30 мм.
  5. Цементирование можно производить постоянно, причем не нужно ожидать, пока схватится нижний слой. Но более качественной является заливка цемента с перерывом на застывание.

После заливки

Свайно-ленточный фундамент

Во время сооружения ограды на болотистой почве, наклонном участке, на пучинистой земле профессиональные строители советуют выбрать свайно-ленточное основание.

Это обусловлено тем, что сваи повышают стойкость конструкции.

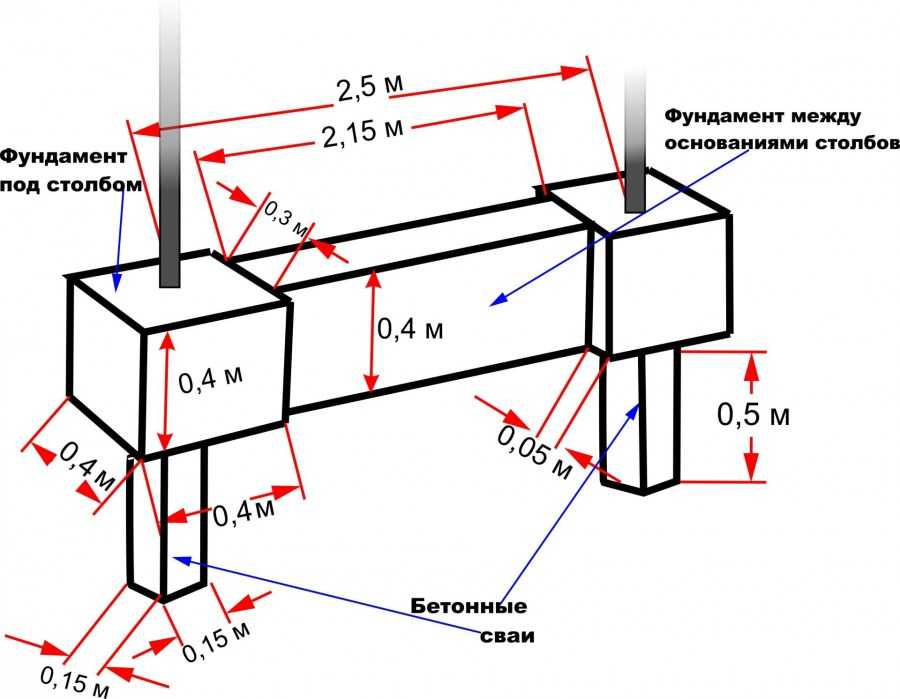

Схема ленты под забор

Основные этапы работ:

  1. Выполняется разметка будущего ограждения, отмечаются участки месторасположения опорных столбов.
  2. Под сваи делают скважины садовым буром.
  3. На дно насыпается песок слоем 200–300 мм.
  4. Затем производится гидроизоляция. Для чего применяются асбоцементные трубы, плотная пленка либо рубероид.
  5. В скважине связывается вертикальный каркас из арматуры из 3–4 прутьев. Длина каркаса обязана быть по высоте больше сваи на 200 мм. В последующем выпуска арматуры связываются с основным каркасом при его армировании.
  6. Скважины бетонируют. Для затвердевания цемента нужно выждать 12–14 дней, затем приступают к сооружению опалубки под основание.
  7. В опалубку насыпается подушка из песка и щебня, производится армирование.

Схема армирования основания забора

Фундамент для пучинистой почвы

Организация основания под ограду на подвижных почвах является рискованной процедурой. Это обусловлено тем, что иногда сила пучения может поднимать целую конструкцию. Но, используя определенные технологии, можно залить основание и на этом грунте.

Отлично противостоит передвижению разных слоев почвы ленточный мелкозаглубленный армированный фундамент. Высокая прочность основания обеспечивает изгороди хорошую стойкость.

Армирование основания забора по технологии ТИСЭ

Во время сооружения забора на участках, в которых земля промерзает глубиной больше 1,2 м, заливается свайный фундамент.

На глинистом грунте, заболоченной местности и на участках с высоким залеганием грунтовых вод применяется столбчатый фундамент. Для создания этого основания под забор применяются асбоцементные либо металлические трубы, армированные и заполненные цементным составом.

Наглядную инструкцию с пояснениями по армированию и заливке фундамента можно посмотреть на видео.

Вернуться к оглавлению

Какую арматуру использовать для фундамента забора

Чтобы правильно определить, какую арматуру лучше использовать для основания, нужно точно выполнить расчет. Он производится по специальным таблицам. На практике, как правило, применяется арматура диаметром 8–16 мм. Оптимальный размер прутьев составляет 11,7 м. Можно доставлять на строительную площадку по 6 м.

Варианты материала для основания забора

С учетом СНиП для армирования фундамента используют арматуру:

  • холоднодеформированную, сечением 8–12 мм;
  • термомеханически упрочненную, сечением 8–12 мм;
  • горячекатаную, сечением 8–16 мм.

Показатели качества:

  • основной класс по прочности растяжения обозначается: А – горячекатаная арматура, В – холоднодеформированная;
  • дополнительные качества – эластичность, холодостойкость, свариваемость. П – арматура повышенного сцепления, С – свариваемая.

Схема армирования фундамента

Для фундаментов чаще всего используют арматуру А400 или класса В500.

При этом арматура А400 имеет разновидности:

  • АТ400 – прутья, которые дополнительно прошли термообработку. Это значительно повышает прочностные характеристики без увеличения диаметра;
  • А400С – вид прутьев, для соединения которых можно использовать как проволоку, так и сварочный аппарат;
  • А400К – за счет специальной обработки арматура не подвергается коррозийному процессу. Используется при высоком залегании подземных вод.

Армирование ленты

Для хомутов при армировании используется арматура класса А240.

Применяется как металлический прут, так и стекловолокно. В первую очередь следует обращать внимание на качество материала. Стекловолокно выбирается с учетом показателей изделия, которые должны быть эквивалентны металлической арматуре с требуемым сечением. Эти характеристики можно узнать у изготовителя.

Опалубка забора

Вернуться к оглавлению

Выбор цемента и бетона

Качество сооружения основания значительно зависит от используемого стройматериала. Нужно соблюдать определенные правила:

  1. Для самостоятельного замешивания раствора выбирают цемент марки М250–450.
  2. Во время использования бетона, приготовленного на заводе, необходимо выбирать марку не менее В20. Класс бетона В20 по прочностным характеристикам соответствует цементу М250.

Перед установкой опалубки

При сооружении любой конструкции забора следует не забывать о том, что устойчивость и прочностные характеристики значительно зависят от качества обустройства фундамента. Лишь правильный подход сможет обеспечить сооруженной конструкции продолжительное время эксплуатации, без каких-то проблем для хозяина изгороди.

Армирование фундамента под забор: как правильно сделать

Срок службы забора обусловливается надежностью фундамента. Строительство, в частности, армирование фундамента базируется на общепринятых и утвержденных нормах и правилах сооружения с учетом нагрузки на основание.

Особое внимание уделяется пролетам между столбами, где используется кирпич, пескобетон и другие подобные материалы.

Сначала необходимо исследовать грунтовые почвы, их способность выдерживать постройки. На неправильно выбранном для строительства месте финансовые и временные затраты намного превышают все разумные границы.

Когда заходит речь о сооружении забора, первый вопрос, какой заливать фундамент? Под кирпичные столбы можно ограничиться столбчатым фундаментом или остановиться на использовании полноценного ленточного основания.

Более надежный выход — делать ленту. Далее, появляется второй вопрос, может армирование фундамента вовсе и не обязательно делать?

Содержание

  1. Нужно ли производить армирование
  2. Технология выполнения работ
  3. Какую арматуру использовать
  4. Как связать арматуру
  5. Полезные рекомендации

Нужно ли производить армирование

Все зависит от грунта и фундамента, на котором будет устанавливаться забор. Мелкозаглубленный вариант имеет сравнительно небольшую высоту. Нагрузки от конструкции и отпорная реакция грунта создают изгиб. В сравнении с полнозаглубленной лентой, которую можно выполнить без армирования, в мелкозаглубленном фундаменте должно быть армирование.

Технология создана, чтобы обезопасить забор от возможных разрушительных последствий и природных явлений. Вследствие пучения одна часть забора может подняться, а другая просесть. Вся система обрушится или будет находиться в опасном состоянии. Может произойти неодинаковое выпучивание, появляются риски проседания забора. Это автоматически приведет к геометрическим ошибкам и просчетам.

Металлический забор получится подправить, но кирпичный сложно заново реконструировать. Процесс заливки ленточного фундамента обеспечит прочность из-за столбов, крепко соединенных железобетонной балкой.

Один из насущных вопросов, который интересует частных строителей, какое должно быть расстояние в глубину земли для заливки фундамента.

Когда грунтовые почвы благоприятствуют строительным работам, невысоко поднимается вода, то с правильной подготовкой иногда можно не выкладывать кубы бетона в грунт. Но идеальные почвы для строительства — редкость. Предварительно вопрос решается со специалистами.

Технология выполнения работ

У мелкозаглубленной и заглубленной ленты есть принципиальные различия в технологии армирования. Если фундамент делается на небольшой глубине, без армирования никак не обойтись. Более того, оно должно быть тщательно и точно рассчитано.

Идею возведения забора, который простоит долгое время, способен воплотить в жизнь даже начинающий строитель. Потребуются:

  • Основные знания, умения и навыки строительства;
  • Используемые инструменты, материалы и приспособления;
  • Необходимые технические средства.

В готовую траншею укладывают песчаную подушку вперемешку с гравием. Высота составляет 12-15 см. Каждая прослойка хорошо смачивается водой. Чтобы добиться большей плотности, все утрамбовывается. На подушку укладывается гидроизоляционная пленка.

После того, как готова опалубка, приступают к армированию ленточного фундамента. Можно использовать специальные приспособления, которые благодаря армирующим свойствам, увеличивают прочность конструкции.

  • В армировании потребуются продольные и поперечные материалы (верхние и нижние). Предварительно надо подготовить три вертикальных стержня и два по длине простенка;
  • Связанную арматуру укладывают на дно котлована. Три стержня устанавливают вертикально скрывая их в траншее;
  • Верхнюю часть привязывают проволокой на 10-15 см от верха. Укладывают на расстоянии 50 мм от верхнего слоя фундамента;
  • Вертикальная часть должна держать горизонтальный стержень;
  • После укладки проверить геометрию фундамента. Предельное отклонение должно составлять не больше 2 мм;
  • Перед заливкой бетона делается контрольная проверка армирования.

Поперечную арматуру фундамента можно соединять специальными хомутами. Они охватывают продольные и рабочие стержни, обеспечивают жесткость конструкции и устойчивость.

Совет! Чтобы в процессе эксплуатации продольную часть не выдернуло из тела бетона, поперечные стержни выполняются в виде хомутов. Они охватывают рабочую часть. Таким образом, устраняется опасность выдергивания конструкции из бетона.

Длина перехлеста, когда стыкуются два продольных стержня, составляет не меньше 30-40 мм. С диаметром 12 мм перехлест должен составлять порядка 36 мм и выше.

Какую арматуру использовать

Для выбора материала, необходимо произвести точный расчет. Этим занимаются конструктора. На практике, чаще всего используется сечение 10-12 мм. Оптимальная длина — 12 метров. Можно завозить на объект по 6 метров.

Используется, как стальной, так и стеклопластиковый материал.

Стеклопластик выбирают по характеристике изделия, который будет эквивалентен стальной с необходимым диаметром. Это можно уточнить у производителя.

Как связать арматуру

Из всего многообразия армированных сеток и каркасов, используется несколько методов их соединения. Вязка — это самый простой способ соединения.

Важно! Материал соединяют вязальной проволокой размером 1,2–1,4 мм из эластичной низкоуглеродистой стали в местах стыков. Понадобится специальный крючок.

  • Проволоку длиной 25-50 см перегнуть пополам;
  • Пропустить петлю в месте соединения и прихватить крючком;
  • С помощью крючка закрутить петлю вокруг другого конца проволоки.

Арматурные стержни связывают специально предназначенной проволокой так, чтобы стороны квадратных ячеек были равны 30-40 сантиметров. Вяжется горизонтально к вертикально стоящему стержню на 10-15 см от дна траншеи. Горизонтальная арматура проходит сплошной линией с нахлестом снизу и сверху.

Иногда на небольших нагрузках используется сварка, но сварочные работы имеют недостатки:

  • Сварка может уменьшить прочность конструкции;
  • Из-за увеличивающейся жесткости каркаса могут нарушиться соединения.
  • Армированное изделие не подлежит сварке, если его размер в диаметре превышают 20 мм;
  • Приходится нанимать и оплачивать работу сварщика. Соответственно, увеличиваются денежные расходы.

Конструкция обвязывается через каждый метр. Делаются квадраты с высокими арматурными стержнями, чтобы каркас опалубки был прочно обвязан и хорошо заармирован. Стеклопластик связывается пластиковыми хомутами. В работе надо иметь терпение.

В остальном — процесс не представляет особой сложности.

Полезные рекомендации

Многие в работе с армированием пользуются обычным крючком. Когда во время вязки арматуры, крючком закручивается петля вокруг второго конца проволоки, конец держится под натяжением.

Но сильно натягивать не нужно. Проволока может не выдержать и порваться. Арматурный крючок можно сделать своими руками из проволоки. Подойдет сталь d 0,3-0,5 см.

Ускорить процесс вязки помогает использование шуруповерта. Сначала его надо настроить, иначе инструмент во время работы разорвет проволоку. Если работать с большими объемами вязки арматуры, применяется пистолет. С ним работа значительно ускоряется. Пистолеты сводят участие человека во время вязки почти до нуля. Качество соединения получается более высоким.

Рекомендуем посмотреть интересное видео:

Одна из самых опасных ошибок армирования — неправильная установка в местах перехлеста. Когда фундамент начинает со временем изгибать, под нагрузкой в местах арматуры могут появиться трещины.

Чтобы избежать ошибок, особое внимание уделяется местам связки и по углам всей конструкции.

глубина, разновидности и конструкция своими руками

Фундамент воспринимает нагрузки от здания и равномерно распределяет усилия на фундамент. Фундамент для забора защитит забор от перекосов, изломов и деформаций. Основание представляет собой бетонную полосу с квадратными надставками для столбов из кирпича или бетона. Металлические столбы не требуют увеличения размера опорной планки.

Содержание

  1. Необходимость фундамента под забор
  2. Параметры, влияющие на глубину фундамента
  3. Типы фундамента для забора
  4. Заполнение столбца
  5. Монолитное заполнение
  6. Каменное основание
  7. Основатель ленты
  8. DIY Construction Technology
  9. Пошаговая инструкция

нужен фундамент под забор

Для тяжелого забора необходим фундамент, как и для любой другой постройки.

Прочный фундамент – неотъемлемая часть забора, особенно если забор тяжелый. Разумное использование материала предполагает возведение фундамента в соответствии с потребностями. Например, металлические стойки с сеткой требуют заливки только под столбы, а сплошная бетонная лента приведет к перерасходу средств.

Опора в грунт станет незаменимой в таких случаях:

  • на строительной площадке неустойчивый грунт;
  • ограждение устанавливается у реки или другого водоема;
  • В районе сильный ветер, дом находится на открытой местности.

Под кирпичные столбы забора основание делается шире в плоскости и углубляется по сравнению с бетонной лентой. Делается подобие сваи, основание которой ниже основной полосы на 20 см. Для забора на ленточном фундаменте делается траншея шириной 20 см и шириной 50 см. Под столбы сечение в план 40 х 40 см, а глубина увеличивается до 70 см.

Фундамент армирован каркасом из стержней толщиной 8 — 10 мм. Для перекладин берется металлопрокат 6 мм, перемычки располагаются с шагом 40 см. Стыки арматуры сваривают, соединяют вязальной проволокой или пластиковыми хомутами. Опоры ворот соединены с арматурным каркасом в теле фундамента.

Параметры, влияющие на глубину фундамента

Показатель влияет на равномерность распределения нагрузки, препятствует сдвигу и деформации самого основания и ограждения. Под глубиной заглубления подразумевается расстояние от верха фундамента до его низа. Ленточное основание укладывается со ступенями, если на участке имеется большой уклон поверхности с перепадом высот. Верхняя часть опоры должна выступать из почвы на 10 см, чтобы во время непогоды сверху не скапливалась грязь и осадки.

Глубина закладки определяется с учетом факторов:

  • конструктивная особенность ограждения;
  • вес ограждения и величина нагрузки;
  • Рельеф земли и категория почвы;
  • высота стояния грунтовой влаги;
  • отметка замерзания зимой.

Под участки профнастила между тяжелыми столбами глубину закладки уменьшают, а под опорными элементами бетонную ленту под забор делают ниже. Этот метод экономит ресурсы и снижает трудозатраты в процессе земляных работ и бетонирования. Показатель промерзания грунта определяется по типу грунта в специальных таблицах района строительства.

Основание углубляют на 30 — 40 см ниже этого показателя для массивных ограждений, полностью выполненных из кирпича или бетона, при этом ширина опоры должна быть не менее ширины стены. Отметку промерзания не учитывают при строительстве на скалах, в этом случае фундамент углубляют на величину погружения стоек (50 — 70 см).

Типы фундамента под забор

Тип фундамента выбирается в зависимости от условий строительства, технических и финансовых возможностей.

Тип опоры зависит от материала забора. Столбчатые и монолитные фундаменты применяют в разных случаях, в зависимости от тяжести ограждения. Правильный расчет наряду с качественными материалами приведет к созданию прочного фундамента и долгому сроку службы забора.

На выбор конструкции влияют:

  • однородность конструкции ограждения в плане;
  • наличие массивных столбов;
  • Устойчивость почвы и влажность.

Недостаточная высота или ширина основания не позволит выдержать усилия, поэтому после морозной зимы забор может упасть. Основание проседает из-за своей массы, смещения грунта под нагрузкой, растрескивания в результате циклов замерзания и оттаивания (если не учитывать глубину промерзания).

Основание:

  • столбчатое;
  • монолитный;
  • кирпичная кладка;
  • ленточный тип.

Различная форма фундамента позволяет найти оптимальный способ противодействия негативным факторам и сохранить целостность забора. Бетонные пояса бывают сплошными и прерывистыми, а под столбы ворот и колонны применяют сборные сборные стаканы. Обязательным условием является сварка выпусков с армирующим каркасом из монолитного профиля. Строители экономят материал, используя комбинированные конструкции.

Заливка столба

Фундамент под забор из профнастила

Столбы выставляют на расстоянии 1 — 4 м, под них выкапывают квадратные котлованы глубиной 0,8 — 1,2 м. На дне делается засыпка из утрамбованного песка, щебня или гравия. Для прочности из арматуры изготавливается объемный металлический каркас, в центре которого размещается опорный элемент ограждения. Вертикальность установки проверяют с помощью отвеса в перпендикулярных плоскостях.

Бетон заливают слоями в пространство между элементами, каждый слой вибрируют электроинструментом. Пузырьки воздуха ослабляют бетонную массу, поэтому их нужно выгнать из раствора. Если забор из профнастила, столбы ставят через каждые 2 м, так как материал обладает высокой ветровой способностью и ветровая нагрузка увеличивается.

Положительные стороны столбчатого основания для забора:

  • экономичность — раствор укладывается только в местах опорных стоек, а не по всей длине забора;
  • простота монтажа — не требуется квалифицированных рабочих;
  • продолжительность эксплуатации — столбы не разрушаются и служат до 30 лет.

Столбчатая основа изготавливается для заборов из сетки-рабицы, деревянной решетки, штакетника, металлопрофиля, сайдинга. Они хорошо работают на глинистых почвах. Днище (пятку) можно удлинить, если грунт относится к категории пучинистых.

Монолитная заливка

Монолитный фундамент

Данная конструкция предусматривает одновременную работу столбов вместе с бетонным основанием. Вариант используют для тяжелых заборов из монолитного бетона, кирпича, природного камня, которые строят на заболоченных землях, в условиях вечной мерзлоты или зыбучих песков. Совместное действие ленты и столбов, залитых одновременно, позволяет выдерживать нагрузки от стены, силы ветра, вес опорных столбов, препятствует сдвигам грунта.

Чтобы построить такой фундамент под забор, следуйте пошаговой инструкции:

  1. Выкапывается общая ленточная траншея глубиной 50 см по периметру в соответствии со схемой и чертежом. Ширина определяется в соответствии с поперечным размером забора.
  2. Размечается положение столбов забора и выкапывается грунт для углубления. Размер ямы 40 х 40 см, а шаг опор принимают от 1 до 2,5 м. Земля удалена на 1,5 метра.
  3. Изготовлена ​​песчано-гравийная подушка. Столбы устанавливаются в ямы и на 2/3 бетонируются.
  4. Арматурная сетка укладывается в продольные траншеи. При необходимости делается опалубка или заливка идет прямо в землю.

Чтобы влага не уходила из бетона в древесину или землю, по бокам траншеи постелите пленку. Опалубка нужна, если основание находится на высоте 10 см от поверхности земли.

Каменное основание

Каменное основание

Нижняя часть забора из натурального камня выигрышно смотрится в сочетании с твердыми материалами, например, кованой решеткой, резным деревом. Для забора из легкого профнастила такое основание не используют. Каменный пояс – основание изгороди, возвышающееся на 0,7 – 1,0 м над уровнем земли. Такой фундамент не закапывается в землю.

Периметр кладки предварительно выравнивается, используются валуны, внутри кладки размещается арматура для связки. В теле каменного цоколя вертикально устанавливаются металлические стержни или другие закладные детали для последующего крепления верхнего ограждения. Прочный фундамент можно сделать своими руками, если человек знаком с такой работой.

Камни имеют разные размеры и формы, поэтому особое внимание уделяется стыкам элементов. Крупные детали комбинируют с мелкими, чтобы не образовывались пустоты. Камни укладывают на цементно-песчаный раствор, концентрации 1:3 (цемент, песок соответственно). Кладочную массу сразу удаляют с поверхности камня, иначе после прилипания ее трудно удалить с неровного участка. Элементы поворачиваются привлекательной стороной наружу, если внутренняя сторона ограждения не имеет особого значения.

Ленточный фундамент

Ленточный фундамент забора

Распространенный вариант в виде бетонной ленты выполняется под периметр забора. Фундамент несложно сделать своими руками, если есть небольшой опыт работы с бетоном и дноуглубительными работами. Является ленточным основанием для массивных и тяжелых ограждающих конструкций. Глубина определяется типом грунта. В тело ленты помещается армирующий каркас, без которого фундамент треснет уже после первой зимы.

Ленточная основа в исполнении:

  • неглубоко заглубленный;
  • похоронен.

Первый вариант встраивается в грунт со стабильными характеристиками. Второй тип предназначен для неустойчивых грунтов, но редко делается глубже 0,7 м, даже если забор с ленточным фундаментом большой высоты. Ленточная конструкция может быть монолитной или содержать сборные железобетонные блоки.

Преимущества ленточного типа:

  • простота конструкции — не требуется спецтехника, разметка производится вручную, как рытье траншеи, подготовка бетона и заливка;
  • низкая стоимость строительства – используются простые материалы, габариты не предполагают перерасхода цемента, песка, щебня и металла;
  • скорость изготовления основания — вместе с рытьем траншеи срок занимает не более 4-6 дней.

Фундаментная лента изготавливается для заборов из различных материалов, имеющих вес или сильную парусность.

Технология строительства своими руками

Опалубка для фундамента

Перед тем, как приступить к возведению фундамента, необходимо рассчитать и нарисовать элементы забора. Листы профнастила, шифера имеют размеры, учитываемые при разметке опор. Столбчатые фундаменты делаются в углублениях траншей в строго определенных местах, поэтому впоследствии переделывать конструкцию забора с учетом погрешностей будет поздно.

Для фундаментов изготавливают бетон марки М300 или М200, этот состав рекомендован специалистами для фундамента под забор. Выступающий верх основания окрашивается в подходящий или контрастный цвет по сравнению с наполнением ограждения. Такой фундамент украшают плиткой, керамикой, натуральными материалами.

Пошаговая инструкция

Ров копается вручную или экскаватором. Во втором варианте вам придется очищать дно и выравнивать продольные стенки после запуска машины. Укладывается слой щебня и песка толщиной 10 – 15 см, который проливается водой и трамбуется ручным инструментом.

Инструкция к устройству:

  1. Опалубка изготавливается из щитов или листов ДСП, пропитанных ОСП. Можно использовать подручные материалы, например, дверные полотна, листы плоского шифера, мебельные щиты. Щиты скреплены между собой и закреплены на раме. С внешней стороны ставят упоры и раскосы, чтобы бетон не разрушил конструкцию.
  2. В опалубку укладывается объемный каркас из металлических стержней; уголок, полосу можно использовать для продольных элементов. Элементы соединяются сваркой или вязкой. Для легких ограждений можно использовать плоские продольные арматурные сетки.
  3. Бетонирование выполняется слоями. Если нужно оставить рабочий фронт на завтра, на месте будущего стыка выполняется разбежка (своего рода лесенка), так как вертикальных швов быть не должно. Вибратор используется после каждой укладки, чтобы избавиться от воздуха внутри.

Летом на вторые сутки верх фундамента засыпают слоем опилок для предотвращения пересыхания поверхности и появления мелких трещин. Стружку ежедневно увлажняют при помощи лейки.

Бетон затвердевает на второй день после заливки и набирает 100% прочности через 28 дней. Опалубку снимают через день, а нагружать конструкцию можно только через 2 недели.

Как спроектировать стену ограждения с помощью ASDIP RETAIN

Хавьера Энсинаса, PE

1 июля 2021 г.

Тем не менее, программное обеспечение настолько гибкое, что его также можно использовать для проектирования стены каменного забора, подверженной воздействию ветра. В этой статье показаны шаги, необходимые для проектирования стены забора с использованием  УДЕРЖАНИЕ ASDIP .

— Щелкните здесь, чтобы загрузить бесплатную 15-дневную пробную версию ASDIP RETAIN.

Пример конструкции стены ограждения

В качестве примера рассмотрим показанную ниже стену ограждения. Стена подвергается ветровой нагрузке в 47 фунтов на квадратный фут в дополнение к собственному весу. Спроектируйте фундамент на устойчивость и рассчитайте необходимое армирование каменной стены.

Первым очевидным шагом в программном обеспечении является установка высоты обратной засыпки в соответствии с почвенным покровом на подошве. Это смоделирует плоскую поверхность с обеих сторон стены. В этом примере давайте установим этот почвенный покров равным 1′-0″.

Стена забора будет смоделирована из 12 рядов бетонных блоков шириной 8 дюймов и высотой 8 дюймов, так что высота открытой стены составит 7 футов-0 дюймов, как показано на рисунке. Маловероятно, что стена ограждения будет иметь проблемы скольжения. Это значение указано в этом примере только для иллюстрации.0003

Обратите внимание, что высота ветра составляет 7,00 футов, что соответствует высоте открытого ствола. Для простоты в этом примере не указаны никакие другие нагрузки.

На изображении ниже показан анализ стабильности в ASDIP RETAIN. Коэффициент запаса прочности при опрокидывании, скольжении и подшипнике превышает минимально допустимые значения.

В иллюстративных целях длина фундамента указана как 3′-0″, что дает приемлемые результаты. Обратите внимание, что проектировщик может дополнительно уменьшить этот размер для оптимизации конструкции.

После определения габаритных размеров для обеспечения устойчивости пришло время разработать арматурную сталь для основания и штока. В этом случае давайте использовать только арматурные стержни №4 для простоты строительства.

На изображении ниже показаны диаграммы момента и сдвига штока (красными линиями) для управляющей комбинации нагрузок. Для сравнения ASDIP RETAIN показывает структурную емкость, представленную заштрихованными синими областями. В этом примере обеспечиваемая пропускная способность больше, чем требуемая пропускная способность вдоль ствола.
