устройство и требования ― ЛифтКомплект

Конструктивно шахта лифта состоит из ограждения с проемами дверей, потолочного перекрытия, приямка.

Для безопасной эксплуатации лифтового оборудования расстояние между стеной шахты и стенками кабины, со стороны ловителей должно составлять не менее 200 мм. Исключением являются подъемники малой грузоподъемности, где промежуток может быть 150 мм. Зазор между порогом кабины и шахты равняется 15-50 мм. Расстояние между кабиной и противовесом должно составлять не менее 50 мм.

Статья содержит:

• Оснащение и устройство
• Виды
• →Кирпичные
• →Железобетонные
• →Металлокаркасные
• Приямок
• Освещение
• Огнестойкость
• Размеры
• Требования

Оснащение и устройство

В шахте перемещаются противовес, кабина лифта и уравновешивающее устройство. В зависимости от типа шахты и выполняемых функций в ней могут располагаться:

• кабина подъемника
• направляющие
• противовес
• тяговый трос/цепь
• натяжное устройство
• пружины буфера
• освещение
• обеспечивающий связь подвесной кабель
• портал для установки двери шахты
• электрооборудование позволяющее определить местонахождение подъемника

Виды

Лифтовые шахты бывает глухими, когда ограждение предусмотрено с четырех сторон внутри здания и приставными, когда конструкция крепится к несущей стене кронштейнами (для этих целей используются специальные лифтовые запчасти, рассчитанные на значительные нагрузки) и имеют стеклянное или сплошное ограждение. Первый вид активно используется в многоэтажных жилых домах, офисах, торговых и бизнес центрах. Наружная шахта лифта второго вида зачастую монтируется в зданиях малой этажности и коттеджах.

По форме, пространства для перемещения лифта, бывают:

• разомкнутого и замкнутого сечения
• круглые
• прямоугольные
• овальные

Конструкция предназначенная для перемещения кабины может быть ненесущая и несущая. Ненесущая играет роль ограждения, нагрузка распределяется на различные элементы постройки. Несущая способна выдержать всю нагрузку возникающую при эксплуатации подъемной машины.

Стенки шахты выполняется из железобетона, металлокаркаса, кирпича.

Кирпичные

Каркасы изготавливаются из полнотелого кирпича. Толщина стенок обязана быть как минимум 25 см. Поверхность шахты лифта из данного материала должна быть без выступов и впадин.

Железобетонные

Монолитные шахты сооружаются методом скользящей опалубки во время строительства здания. Конструктивно, пространство в котором движется лифт состоит из железобетонных тюбингов, размеры которых равняются пролету одного этажа. Монтируются данная конструкция непосредственно на стройплощадке.

Металлокаркасные

При отсутствии возможности возведения глухой шахты, устанавливается металлокаркасная. Она монтируется как снаружи так и внутри строения. Каркас состоит из несущих рам, поясов и стояков, нижняя опора выполняется из углового профиля, смонтированного строго по уровню в фундаменте приямка.

Приямок

Размеры приямка шахты идентичны размеру лифтовой шахты, поскольку кабина опускается в него. В нем располагаются натяжное устройство, противовес, упор. Глубина приямка определяется техническими требованиями и соображениями безопасности персонала и пассажиров. Данная зона должна быть защищена от попадания грунтовых и сточных вод.

От кабины до нижней части приямка, при проектировании, предусматривается зазор для грузового лифта — не менее 5 см, для пассажирского подъемника — не менее 50 см.

При глубине более 0.9 м, для удобства доступа обслуживающего персонала, устанавливается лестница или скобы. Если глубина свыше 2.5 метра, вход оборудуется специальной дверью.

Освещение

Стационарное электрическое освещение шахты монтируется в кирпичные и железобетонные конструкции, обеспечивая освещенность при закрытых дверях не ниже 50 Лк. Использование данного вида освещения позволяет производить ремонтные работы. Металлокаркасные шахты стены которых остеклены триплексом, сетчатым ограждением или ограждены частично, разрешается не оборудовать светильниками.

Огнестойкость

Огнестойкость шахты обеспечивается сплошным ограждением, система отвечающая за безопасность оборудуется датчиками дыма, срабатывающими при возникновении возгорания. Подпор в шату обеспечивает приток свежего воздуха, благодаря задействованию вентилятора.

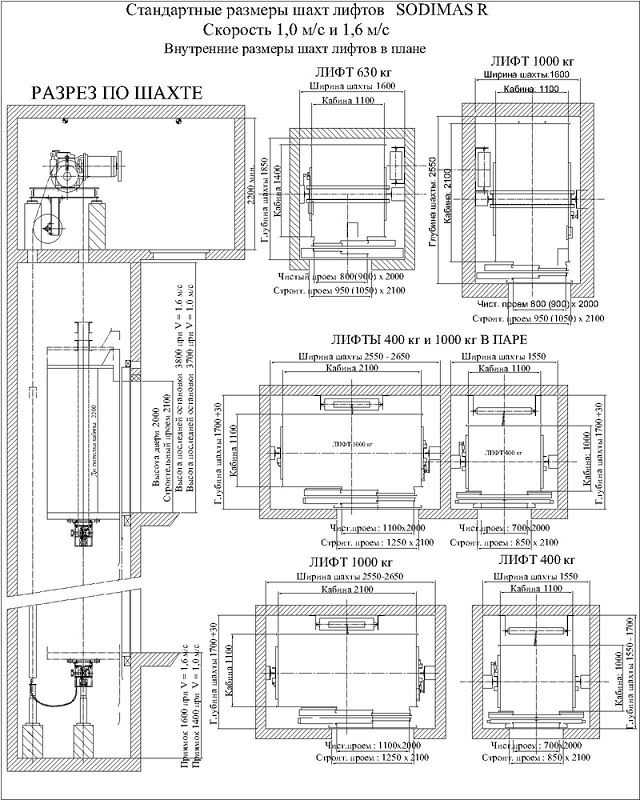

Размеры

Внутренние размеры пространства для перемещения лифта в жилом доме должны обеспечивать безопасную работу подъемной машины. В расчете величины шахты, ключевую роль играют габариты кабины. Параметры, представленные ниже, могут существенно отличатся, в зависимости от конкретной моделей лифта и носят исключительно ознакомительный характер.

Требования

Важные требования, позволяющие безопасно эксплуатировать лифта в шахте представлены в ГОСТ Р 53780-2010. В государственном стандарте указано, что шахта лифта должна отделятся от лестниц и площадок, где размещается оборудование и находится люди. Ограждение шахты производится стенами, перекрытием, полом или достаточным для обеспечение безопасности расстоянием.

В ограждении допускаются:

• дверные проемы для техобслуживания и выхода на площадки этажей
• отверстия для смотровых люков, вентиляции

Кроме лифтового оборудования в шахте размещаться отопление, вентиляция, система охранной и пожарной сигнализации, диспетчерское оборудование. Регулирующие систему отопления устройства должны располагаться с внешней стороны.

Частично огражденная шахта лифта должна иметь высоту со стороны двери как минимум равную 350 см. Если в шахте находится несколько лифтов, между ними размещаются перегородки.
