Септик из бетонных колец. Как изготовить септик из бетонных колец – 6 этапов строительства автономной канализации

В современных частных домах все удобства расположены внутри, поэтому если на участке нет возможности подключиться к централизованной системе канализации, владельцам таких домов остается единственный выход – установка собственной системы сбора и утилизации сточных вод. В настоящее время в продаже можно встретить множество готовых технических решений, однако я считаю, что более рационально построить септик из бетонных колец своими руками. Во-первых, самостоятельное строительство обойдется значительно дешевле, чем покупка готовой очистной станции, а во-вторых, это позволяет точно подобрать конфигурацию и технические параметры септика, непосредственно под нужды собственного дома.

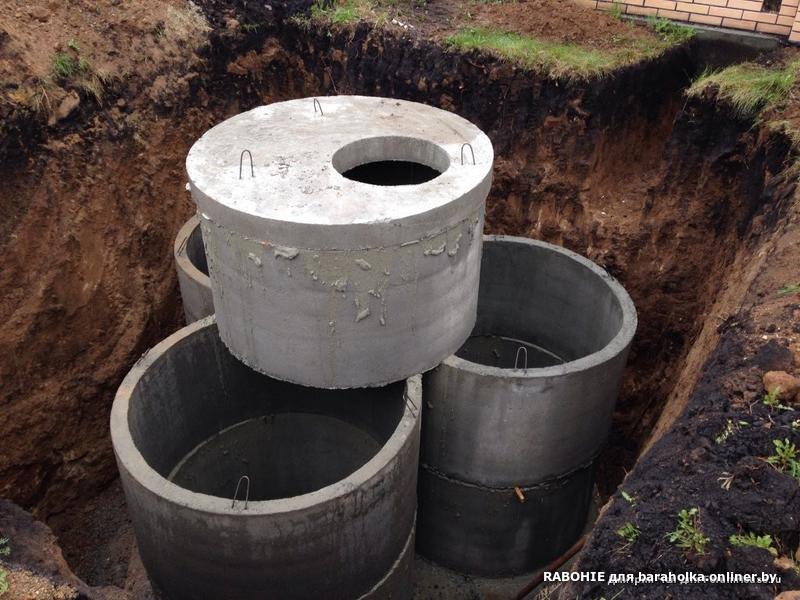

Строительство бетонного септика.

Устройство и принцип работы бетонных септиков

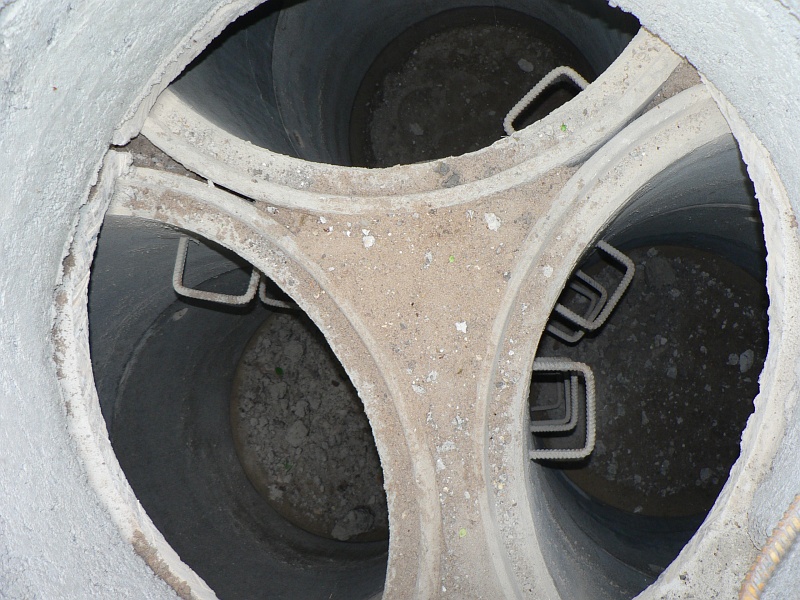

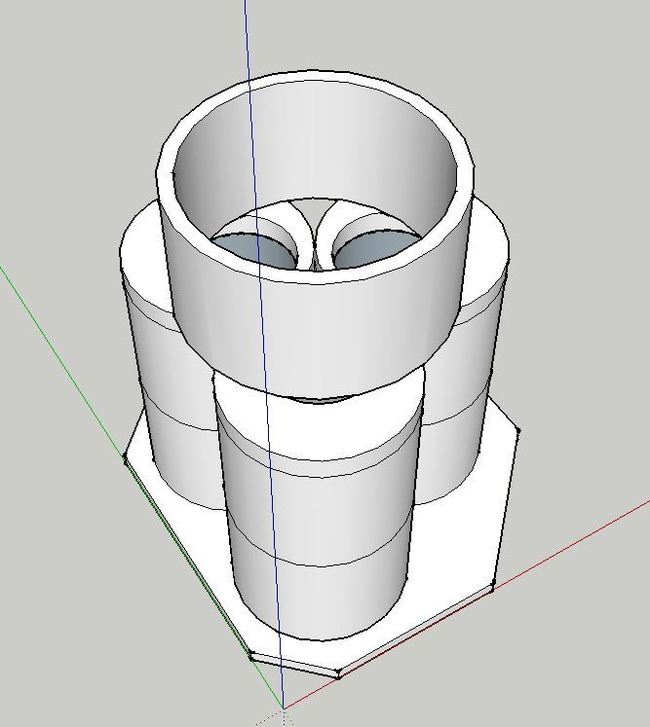

Из всех существующих проектов очистных сооружений, для сбора и утилизации бытовыхс частного загородного дома, на мой взгляд, лучше всего подойдет переливной трехкамерный септик Егорышева, названный так по имени его разработчика. Главная особенность этой модели заключается в том, что она имеет модульную конструкцию, и собирается из отдельных бетонных колец. Такое решение позволяет изготавливать однотипные септики любого объема, в зависимости от количества стоков и интенсивности использования канализации.

Чтобы иметь полное представление об особенностях изготовления и эксплуатации переливного септика, вначале я кратко опишу принцип работы и внутреннее устройство канализационного колодца из бетонных колец:

1. В основе работы трехкамерного септика заложены два принципа утилизации сточных вод: механическое осветление и биологическая очистка ;

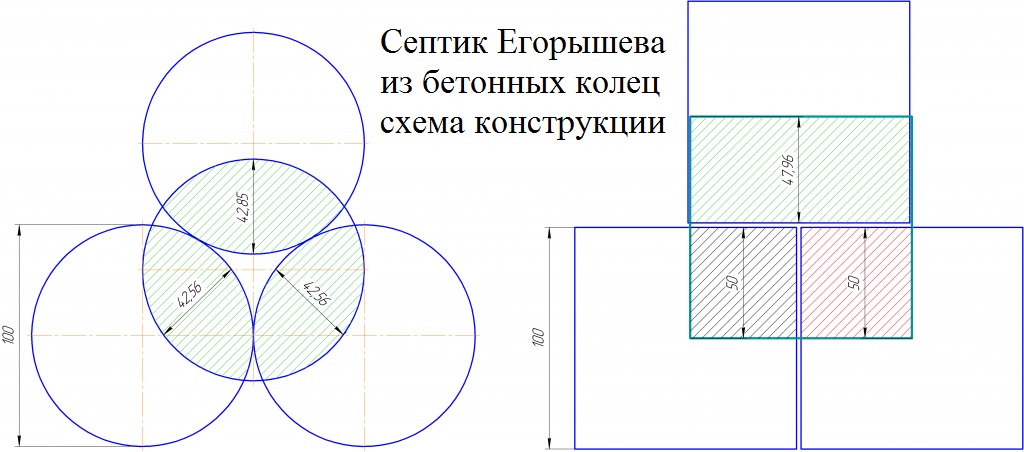

Чертеж септика из бетонных колец на виде сверху.

1. Механическое осветление происходит за счет последовательного отстаивания воды и отделения твердых частиц в двух отдельных камерах:

• Вначале загрязненная вода с фекалиями и остатками пищи попадает в первую камеру . В ней самые тяжелые и крупные механические частицы (земля, песок, мелкий бытовой мусор) выпадают на дно, а легкие частицы (пена, жир, окурки, туалетная бумага) отделяются и всплывают на поверхность;
• По мере заполнения первой камеры, после первичной очистки, вода самотеком перетекает во вторую камеру . Там ее течение успокаивается, в результате чего она медленно отстаивается и окончательно осветляется;
• Третья камера представляет собой фильтрующий колодец без дна . По мере повышения уровня стоков в первых двух камерах, осветленная вода по принципу сообщающихся сосудов перетекает в третью камеру, и через слой фильтрующего гравия постепенно просачивается в почву.

Фрагмент чертежа бетонного септика на виде сбоку по сечению А-А.

Однокамерный септик из бетонных колец. Варианты создания сооружения

Устройство септика из железобетонных изделий не считается слишком сложной работой. Он может иметь двух- или трехкамерную конструкцию. Вне зависимости от типа исполнения, в процессе ее обслуживания нужно обращаться за услугами к ассенизаторам и заказывать спецтехнику для удаления твердых отходов, собирающихся на внутренних поверхностях резервуара.

Однокамерный септик из колец является накопителем, который функционирует по принципу выгребной ямы, его обустраивают намного реже. Владельцы недвижимости отдают предпочтение данным конструкциям при необходимости обустроить канализационную систему для небольших по площади дачных строений, в которых хозяева проживают летом или во время отпуска, при условии, что объем стоков незначительный.

Еще одной важной причиной выбора однокамерного накопителя является высокий уровень залегания грунтовых вод, а также преобладание глинистых пород в геологии территории.

Септик с двумя колодцами или тремя камерами устанавливают при создании автономных очистных объектов для загородных домов, которые предназначаются для постоянного проживания, когда планируемый объем сточной жидкости большой.

В процессе обустройства двухкамерной конструкции, если она дополнена полем фильтрации или фильтрующим колодцем, первая камера является герметичной емкостью с ограниченным количеством кислорода. Ее непременно оснащают бетонным или чугунным люком, линией подачи и отвода стоков. Второй отсек с целью обеспечения доступа кислорода снабжают вентиляционной трубой.

На схеме канализации из бетонных колец, состоящей из двух или трех резервуаров, сточные массы подвергаются многоступенчатой обработке методом отстаивания и фильтрации:

1. В первой накопительной емкости происходит процесс предварительной очистки, в течение которого крупные взвеси оседают и в условиях нехватки кислорода подвергаются разложению, а переработкой органики занимаются анаэробные бактерии. Во втором резервуаре очистительно-фильтрационный процесс продолжается, но в нем уже участвуют аэробные бактерии и кислород.
2. Разложившиеся органические остатки, имеющие вид ила, опускаются на дно, а осветленные стоки перетекают в дренажный колодец, который также называют фильтрующим или поглотительным.

Оттуда посредством отверстий в стенах вода, прошедшая доочистку, подвергается фильтрации через песчано-щебеночный слой и отправляется в почву. Когда приусадебный участок располагается на грунтах, обладающих достаточными фильтрационными свойствами и хорошо впитывающими и пропускающими жидкость, а уровень залегания подземных вод при этом невысокий, лучше отдать предпочтение варианту устройства септика, в котором осветленная жидкость перенаправляется в поглотительный отсек.

На грунте с глубиной залегания подземных водных слоев, достигающей только 2,5 метров, процесс очистки становится невозможным, поскольку между самой нижней точкой дренажного колодца для септика из бетонных колец и грунтовой водой должно быть не менее одного метра.

В данной ситуации очищенные стоки лучше будет отводить на дренажные поля. Но обустройство подобных систем требует наличия большой площади участка.

Септик из бетонных колец плюсы и минусы. Количество и объём камер

Основная разница между септиками из бетонных колец заключается в числе камер и их вместимости. Первоочередной фактор, определяющий объём колодцев — прогнозированная нагрузка на очистное сооружение. При проектировании производительность септика определяется в первую очередь исходя из количества проживающих людей и среднего расхода воды. Нормой считается 150–200 литров воды на человека в сутки, более точные показатели можно установить по показаниям счётчика.

Считается, что общая вместительность всех камер не должна быть меньше объёма поступлений стоков за трое суток. Ещё лучше, если для очистного сооружения предусмотрена возможность залпового сброса: так вода будет успевать эффективно осветляться, при этом септику не будет страшно единоразовое поступление большого количества стоков. Запас по объёму в таких случаях должен быть как минимум двукратный.

Количество камер зависит от суточного поступления сточных вод и способа их очистки. Для анаэробной переработки число камер растёт пропорционально нагрузке: до 1 м³стоков достаточно одного колодца, если же поступление превышает 5 м³, то требуется как минимум три. Если стоки проходят через аэротенк, то к общему числу камер добавляется ещё одна — для аэробной очистки, причём объём её не должен быть меньше, чем у каждой последующей.

Традиционно все ёмкости септика имеют одинаковую вместимость, но бывают и исключения. Например, при разной высоте колодцев септик можно разместить на склоне или обойти нарушения горизонтов осадочных пород. Также при малой плотности стоков первичный отстойник можно сделать меньше в угоду большей ёмкости второй и третьей камеры, где стоки пребывают больше и наоборот: при высокой плотности стоков лучше отдать приоритет вместительности первичному отстойнику.

Септик из бетонных колец на 4 человека. Как рассчитать объём септика

dvs5

Участник FORUMHOUSE

У меня дом в деревне. Решил сделать очистное сооружение. Долго изучал вопрос. Искал информацию в интернете и читал статьи по этой теме. Конструкцию септика рассчитал по следующему алгоритму:

• В доме осенью и весной, наездами, по выходным, проживает 1-3 человека.
• Летом 4-5 человек живёт постоянно + приезжают гости.
• Кратковременно, бывает до десяти-двенадцати человек.

Поэтому я решил делать очистное сооружение с запасом и на вырост, если в семье будет прибавление. Усреднённо, объём септиком рассчитал если им пользуется 8 человек. Получилось: 8х3х200 литров = 4800 л. Округлим до 5 кубов.

Кубатуру септика пользователь вычислил так: в сутки 1 человек расходует 200 л воды, а общий объём септика рассчитывается с учётом трёхкратного запаса, например, на случай залпового слива. Итого – 600 л на человека.

По словам dvs5, стоимость готовых септиков, нужного ему объёма , совершенно не вписывались в запланированный бюджет . Поэтому он решил сделать септик самостоятельно из бетонных колец, т.к. уровень грунтовых вод низкий – 6 м.

Не рекомендуется монтировать очистное сооружение из ж/б колец при высоком УГВ, т.к. через негерметичные стыки, септик быстро затопят грунтовые воды.

Строительство септика пользователь разбил на последовательные шаги:

• На глубине 0.6 м он заложил вывод в септик из дома — «рыжую» канализационную трубу диаметром 110 мм.
• Трубу сверху dvs5 утеплил экструзионным пенополистиролом толщиной 5 см.
• Место под септик dvs5 выбрал на расстоянии 15 м от дома и в 25 м от скважины водоснабжения.
• Чтобы рассчитать площадь поля фильтрации dvs5 сделал тест на водопоглощение грунта.

Для этого он выкопал яму.

После почвенно-растительного слоя шёл суглинок. На глубине 1400 мм пошел песок. Пользователь разболтал взятую пробу в банке с водой. В песке оказалось немного глины. Углубив яму до 1500 мм, dvs5 залил в неё воду.

После тестов на впитываемость грунта получилось 150 литров в сутки на 1 кв. м или 0,15 м³/сутки. Песок пылеватый, глинистый. Допустимая расчётная нагрузка – 35-55 л/сутки на 1 кв. м. Для расчёта использовались коэффициенты:

• +15% — более 2 метров от нижнего уровня поля фильтрации до уровня грунтовых вод;
• +15% — сезонное проживание.

Пользователь взял среднее значение водопоглощения: 45+30% (запас) = 58 л/сутки на 1 кв. м. Далее, 1600 л/сутки разделил на 58 = 27.6 кв. м.

Получилось цифра для фильтрующих колодцев (коэффициент. 1), но сколько колодцев потребуется для этой площади? dvs5 поступил так:

• Для труб – коэффициент 0.5 (пользователь взял среднее): 27.6/0.5= 55 кв. м.
• Для тоннелей – коэффициент 1.5:27.6/1.5=18.4 кв. м.

dvs5

Я выбрал тоннели по принципу цена-площадь. Купил самые недорогие. Всего 8 шт. После тоннелей поставлю ревизионный колодец. Бетонные кольца взял пазогребневые. 2 шт. с дном. Два сквозных. Два с крышкой с регулировочными люками. Схема септика ниже.

Схема поля фильтрации.

Септик из бетонных колец минусы. Что собой представляют септики из бетонных колец, их преимущества и недостатки

Многие до сих пор считают, что нет лучшего решения вопроса автономной канализации, чем использование бетонных колец вместо полноценных локальных очистных сооружений. Самым распространенным вариантом является последовательная установка колодцев, собранных из двух и более жб колец. Традиционно в первом резервуаре происходит «черновая» очистка в виде отстаивания твердых частиц. Вторая камера предназначена для более эффективной очистки при помощи препаратов, используемых для доочистки. Обычно первый колодец имеет дно, а второй ставится просто на землю, но эта «идеальная» конструкция, имеет ряд существенных недостатков:

• Плохая герметичность, что особенно заметно в местах с высоким уровнем залегания грунтовых вод. Вода извне часто попадает в устройство, в результате чего жидкость из первого резервуара попадает в грунт, а не отстаивается, как планировалось.
• Вторая проблема кроется в неэффективности очистки во втором колодце, куда попадает большое количество жира, образующего непроходимый барьер в виде пленки на дне. Вода не очищается, к тому же перестает уходить, поэтому увеличивается периодичность вызова ассенизаторов.
• Невозможность использования на глинистых почвах, не пропускающих воду.
• Необходимость использования специальной подъемной техники для монтажа изделий.

Что касается преимуществ септиков из железобетонных конструкций, то это простота конструкции и отсутствие энергетической зависимости, при условии, что канализационные трубы укладывались с уклоном. При наличии песчаной почвы и достаточном УГВ они хорошо справляются с поставленной задачей, а о том, что это на самом деле так, говорят многочисленные отзывы пользователей. Между тем, все чаще приходится решать, что эффективней – бетонные кольца или пластиковый септик. Все познается в сравнении, поэтому стоит поговорить о полимерных утилизаторах, популярность которых сегодня «зашкаливает».
