Как сделать психрометр для инкубатора своими руками и таблица к нему

Для контроля за уровнем температуры и влажности используется психрометр. Конечно, затратив определённое количество времени, приобрести его можно и в магазине. Тогда как совсем не сложно изготовить психрометр для инкубатора своими руками — таблица к нему находится в этой статье.

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров. Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению. В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице — ее значение находится на пересечении показаний пары термометров, или как их ещё называют — градусников.

Делаем психрометр сами

Самостоятельно изготовить этот измеритель совсем не сложно.

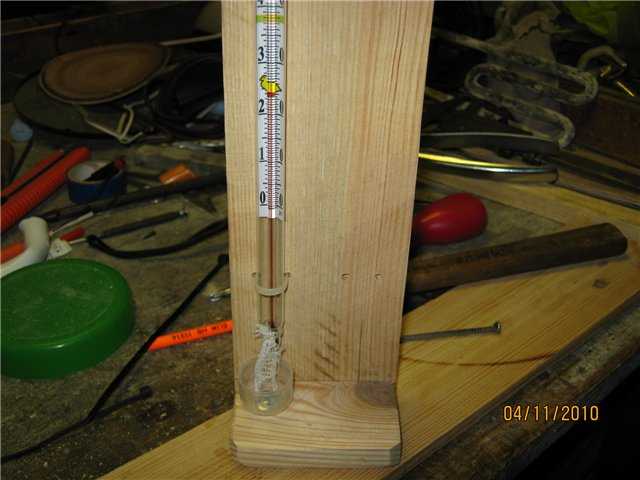

Рисунок самодельного прибора

Инструменты и материалы

Для изготовления прибора, применяемого для инкубатора, понадобятся следующие комплектующие:

• два спиртовых термометра, используемых для измерения температуры окружающего воздуха;
• несколько деревянных реек разного размера;
• мелкие саморезы;
• отрез батистовой ткани;
• небольшая тара для жидкости;
• антифриз в количестве, необходимом для заполнения тары.

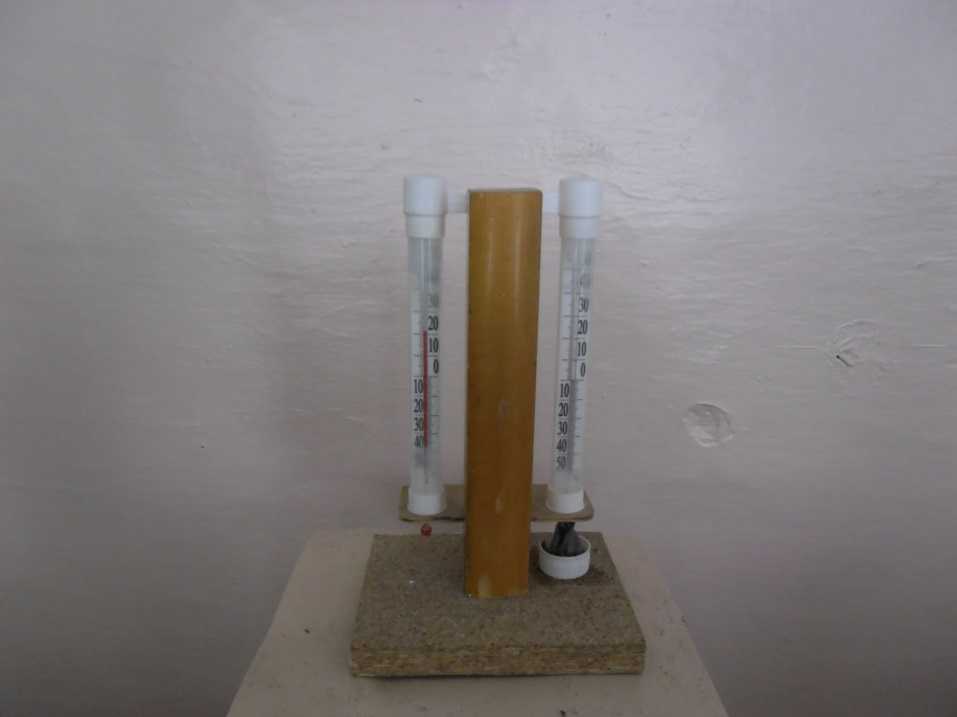

Внешний вид психрометра

Набор инструментов, используемых для выполнения этой работы, совсем невелик:

• ножовка по дереву;
• отвёртка;
• пассатижи.

Пошаговая инструкция

1. Начнём с того, что из широкой рейки выпилим площадку, размер которой не должен превышать 50х120 мм. Её мы используем в качестве подставки для нашего прибора. При этом толщина подставки большого значения не имеет, однако? не стоит её делать из пятимиллиметровой фанеры.
2. Теперь надо взять рейку 15х15 мм и отрезать её по длине имеющихся термометров. Она будет выполнять роль центральной стойки прибора.
3. К этой стойке крепится под прямым углом траверса.
4. С помощью небольших шурупов крепим к траверсе термометры.
5. Спиртосодержащий конец одного из них максимально плотно обматываем батистом, таким образом, чтобы полоска ткани осталась довольно длинной, для выполнения роли фитиля. Он будет погружаться в ёмкость с антифризом.
6. Штатив, с закреплёнными на нём термометрами, крепится к подставке. Для этого в её середине изготавливается отверстие полностью соответствующее по размеру габаритам центральной стойки. Соединение осуществляется с использованием клея ПВА.

Свод данных относительной влажности в инкубаторе

Чтобы определить фактический уровень влажности в окружающем воздухе инкубатора практикуется использование специальной градуировочной таблицы.

Видео «Делаем психрометр своими руками»
