Как подобрать шуруп к дюбелю
Время прочтения статьи: 15 минут
Автор статьи: pkmetiz.ru
Содержание
- 1 Материал изготовления дюбелей
- 2 Как выбрать дюбель правильно
- 3 Классификация шурупов
- 4 Таблица подбора дюбеля
Одним из наиболее распространенных видов сложносоставного крепежа является комбинация дюбель-шуруп. Она применяется для крепления различных деталей, предметов, элементов конструкций к поверхностям твердых строительных материалов — бетона, кирпича, стеновых блоков, природного камня. Узел крепления состоит из двух элементов — пластикового или металлического дюбеля, который вставляется в заранее просверленное в основании отверстие, и шурупа, вкручиваемого в дюбель. При вкручивании шурупа происходит распирание боковин дюбеля, возникает сила трения между его наружной поверхностью и поверхностью стенок отверстия. В результате крепеж надежно удерживается в отверстии, выдерживая значительные эксплуатационные нагрузки.
Правильное использование этого способа крепления позволяет получать надежные соединения с большим сроком службы. Одно из главных условий состоит в правильном подборе элементов крепежа, которые должны быть совместимы друг с другом и подходить под конкретные условия использования. Например, перед выполнением работ нужно определиться какой шуруп использовать для дюбеля 8 мм, под дюбель 6 мм или под другой используемый типоразмер.
Материал изготовления дюбелей
Большинство дюбелей сейчас изготавливается из полимерных материалов. Это объясняется их низкой стоимостью и достаточно хорошими эксплуатационными качествами.
Основными материалами для производства дюбелей являются:
- Полиэтилен. Материал легко деформируется, не разрушаясь при этом. Характеризуется малым весом и повышенной химической стойкостью. Выдерживает отрицательные температуры до −40 °C. Минус полиэтилена состоит в том, что со временем он растрескивается и теряет эксплуатационные качества.
- Полипропилен. Отличается значительной твердостью, устойчивостью к износу и повышенным температурам. Из-за слабой морозостойкости материала применение фиксаторов из полипропилена ограничено установкой внутри помещений. При эксплуатации пробки могут растрескиваться, особенно при воздействии температурных перепадов.
- Полиамид (нейлон). Пластик с повышенной устойчивостью к износу и механическим воздействиям. Наиболее распространенный материал для изготовления дюбелей. Фиксаторы из нейлона отличаются прочностью и служат дольше по сравнению с крепежом из других видов пластика.
Помимо пластика, дюбели делают и из металла. В том числе выпускают крепеж из оцинкованной углеродистой стали, нержавейки, латуни. Металлический дюбельный крепеж отличается более высокой прочностью и жесткостью, что позволяет выдерживать повышенные эксплуатационные нагрузки. Однако металл уступает пластику в способности к деформации без разрушения. Кроме того, металлические дюбели стоят существенно дороже.
Как выбрать дюбель правильно
Чтобы определить, какой дюбель выбрать под 8 шуруп, необходимо учитывать не только размерные характеристики крепежа, но и его конструкцию, которая определяет область применения крепежа. Выпускаются разные типы дюбельных элементов по конструкции.
Основными можно назвать следующие виды дюбелей:
- Полипропиленовый универсальный. При вкручивании шурупа дюбельный материал наматывается на него. Хорошо подходит для работы с разными материалами, включая кирпич, бетон, натуральный камень.

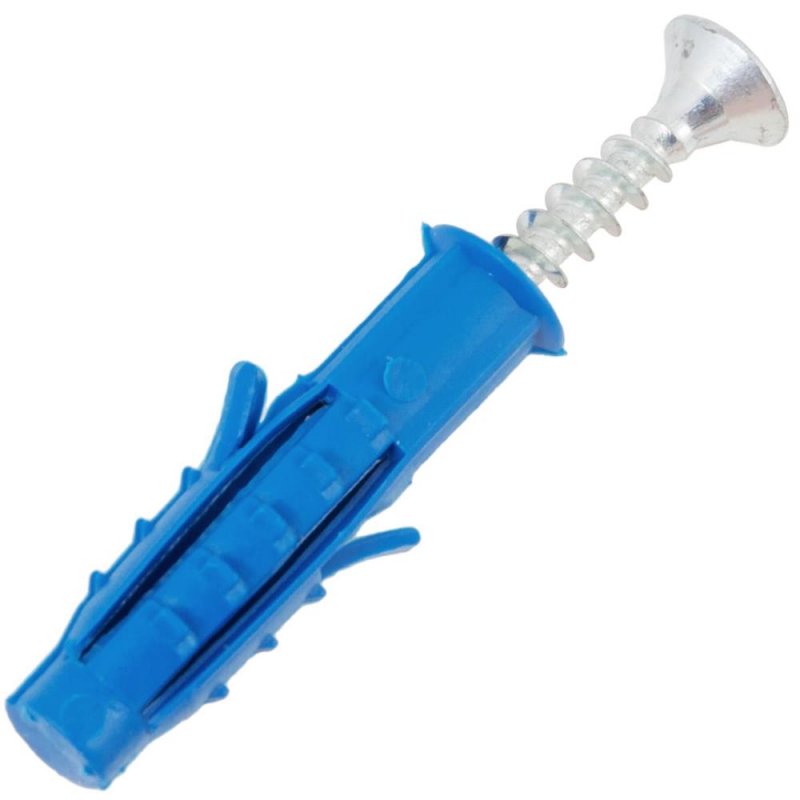

- Распорный универсальный. Тоже производится из полипропилена. Имеет распорки, которые раздвигаются при вкручивании шурупа, удерживая деталь внутри отверстия.
- Нейлоновый. Подходит для работы с любыми материалами. Надежно удерживается в отверстии при помощи специальных распорных усиков.
- Дюбель-гвоздь. Пробка из полирпилена или нейлона со стальным забивным гвоздем. Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
- Для гипсокартона. Может изготавливаться из пластика или из металла. Металлические элементы не требуют предварительного сверления для установки.
- Дюбель-бабочка. Также применяется для монтажа в гипсокартон и разные пустотелые материалы.
- Дюбель-зонтик (грибок). Имеет круглую шляпку значительного диаметра с перфорацией. Применяется для обшивки стен теплоизоляционными материалами — пенополистиролом, минеральной ватой и т. д.
- Юстировочный. Применяется для монтажа конструкций обрешетки. Конструкция крепежного элемента предусматривает возможность юстировки — регулировки высоты крепления относительно поверхности основы.
- Дюбель-хомут. Изготавливается из нейлона, в форме петли с удлиненными ножками, которые вставляются в монтажное отверстие. Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.
Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.При комплектации монтажного узла необходимо подобрать диаметр и длину как дюбеля, так и самореза, а также глубину просверливаемого отверстия. В первую очередь подбирается дюбель по диаметру и длине. Чем больше размер детали, тем большую нагрузку выдерживает крепеж. При небольших нагрузках можно использовать фиксаторы малых диаметров — 4 мм и 5 мм. Дюбели диаметром 6 мм, 8 мм подходят для средних нагрузок, диаметром 1 мм и 12 мм можно использовать при значительных эксплуатационных нагрузках. Для сильно нагруженных монтажных узлов применяют дюбельные элементы диаметром 14 мм и 16 мм.
Кроме этого, нужно выбрать, каким сверлом сверлить монтажное отверстие. Сверло подбирается в соответствии с типоразмером дюбеля — их номера должны совпадать. Важно, чтобы пробка достаточно туго погружалась в отверстие, дабы обеспечить надежность крепления, исключить прокручивание и выпадение дюбеля.
При выполнении отверстий большого диаметра в бетоне, кирпиче и других материалах рекомендуется первоначально работать сверлом меньшего диаметра с ударным режимом. После этого отверстие рассверливается до нужного диаметра сверлом штатного размера без ударного режима.
Классификация шурупов
Ключевое значение для формирования надежного и устойчивого соединения имеет правильный подбор шурупа. Для монтажа, как правило, используются шурупы или саморезы с потайной, полупотайной головкой. Реже применяют метизы с полукруглой или шестигранной головкой. Вид головки подбирается исходя из типа и конструктивных особенностей деталей, закрепляемых на поверхности основания.
Ключевым параметром при выборе является диаметр шурупа, который подбирается в зависимости от диаметра дюбельного элемента. Если выбрать метиз меньшего размера, он не сможет достаточно распереть дюбель при вкручивании, что не позволит создать надежно соединение. Слишком толстый саморез просто не получится вкрутить.
Подбор диметров выполняется следующим образом:
- Для дюбельного элемента 4 мм — шуруп 2 мм.
- Под дюбель 5 мм — саморез от 2 мм до 3 мм.
- Под дюбель 6 мм — саморез от 3,5 мм до 4,5 мм.
- В дюбель 8 мм принимают шуруп от 4,5 мм до 5,5 мм.
- В дюбель 10 нужен шуруп от 5,5 мм до 6,5 мм.
- Под дюбель 12 мм — шуруп от 6,5 мм до 8,5 мм.
- Для дюбелей 14 мм подбирается саморез диаметром от 0,5 мм до 10,5 мм.
- Для дюбельных элементов диаметром 16 мм используются саморезы диаметром от 10,5 мм до 12,5 мм.
Важно подобрать длину устанавливаемого самореза. При вкручивании недостаточно длинного метиза дюбель не будет раскрыт полностью. В результате он не зафиксируется надежно в монтажном отверстии, будет проворачиваться. В этом случае соединение не будет надежным и не выдержит эксплуатационных нагрузок.
Для правильного подбора размера необходимо взять длину устанавливаемого дюбеля и прибавить к ней толщину прикрепляемой детали. В результате получается минимально необходимая длина шурупа. Она может быть и больше, однако в этом случае важно просверлить отверстие на соответствующую глубину.
Необходимо учитывать ограничения по толщине прикрепляемых деталей в зависимости. При выполнении монтажа на плотном основании этот размер не должен быть более 60% от длины дюбеля. При работе по рыхлым основаниям ограничение составляет 35%.
Таблица подбора дюбеля
Правильно подобрать шуруп к дюбелю определенных размеров, определить необходимые параметры монтажного отверстия поможет специальная таблица.
| Размеры шурупа | Размеры дюбеля | Размеры отверстия | |||
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Как подобрать дюбель под саморез
- Полезные статьи
- Как подобрать дюбель под саморез
org/Breadcrumb»>Главная»
»
При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.
Параметры выбора дюбеля к саморезу
Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия.
Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.
Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:
· 5 мм – невысокая нагрузка;
· 6−8 мм – средняя нагрузка;
· 10−12 мм − большая нагрузка;
· 14 мм и выше − очень большая нагрузка.
В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.
Виды дюбелей и саморезы к ним
Существуют следующие виды пластмассовых и металлических дюбелей:
· Распорный.
Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.
· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.
· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.
· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию.
Используются при фиксации массивных составляющих.
· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.
· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.
После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.
|
|
|
Толщина прикрепляемого материала (мм)
|
Размер самореза (мм)
|
|
5
|
25
|
5
|
3.
|
|
5
|
25
|
10
|
3х30
|
|
6
|
25
|
5
|
4х30
|
|
6
|
30
|
5
|
4х35
|
|
6
|
30
|
10
|
4х40
|
|
6
|
35
|
10
|
4х45
|
|
6
|
35
|
15
|
4х50
|
|
6
|
40
|
10
|
4х50
|
|
6
|
40
|
15
|
4х60
|
|
6
|
40
|
20
|
4х60
|
|
6
|
50
|
10
|
4×60
|
|
6
|
50
|
15
|
4х70
|
|
6
|
50
|
20
|
4х70
|
|
8
|
30
|
5
|
5х35
|
|
8
|
30
|
10
|
5х40
|
|
8
|
40
|
10
|
5х50
|
|
8
|
40
|
15
|
5х60
|
|
8
|
50
|
10
|
5х60
|
|
8
|
50
|
20
|
5х70
|
|
8
|
60
|
10
|
5х70
|
|
8
|
60
|
20
|
5х80
|
|
8
|
60
|
30
|
5х90
|
|
8
|
80
|
10
|
5х90
|
|
8
|
80
|
20
|
5х100
|
|
8
|
80
|
30
|
5х120
|
|
10
|
50
|
10
|
6х60
|
|
10
|
50
|
20
|
6х70
|
|
10
|
60
|
20
|
6х80
|
|
10
|
60
|
30
|
6х90
|
|
10
|
80
|
20
|
6х100
|
|
10
|
80
|
40
|
6х120
|
|
10
|
80
|
60
|
6х140
|
|
10
|
100
|
40
|
6х140
|
|
10
|
100
|
50
|
6х150
|
|
10
|
100
|
60
|
6х160
|
|
12
|
70
|
10
|
8х80
|
|
12
|
70
|
20
|
8х90
|
|
12
|
70
|
30
|
8х100
|
|
12
|
100
|
20
|
8х120
|
|
12
|
100
|
40
|
8х140
|
|
12
|
100
|
60
|
8х160
|
|
12
|
120
|
40
|
8х160
|
|
12
|
120
|
60
|
8х180
|
|
12
|
120
|
80
|
8х200
|
|
14
|
75
|
25
|
10х100
|
|
14
|
75
|
35
|
10х120
|
|
14
|
100
|
20
|
10х120
|
|
14
|
100
|
40
|
10х140
|
|
14
|
100
|
60
|
10х160
|
|
14
|
135
|
25
|
10х160
|
|
14
|
135
|
35
|
10х180
|
|
14
|
135
|
45
|
10х180
|
5х25
Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм.
Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.
Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.
