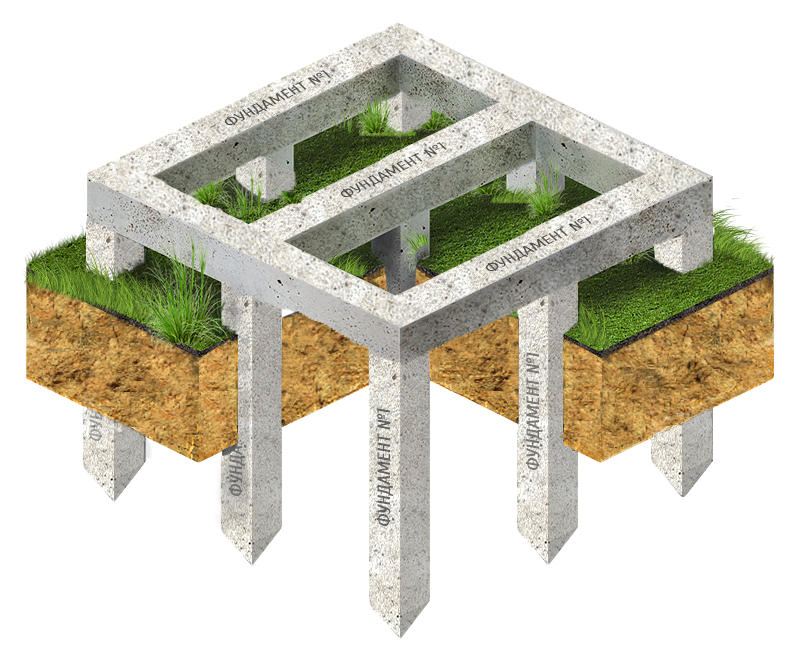

Свайный ростверк
Ростверк – это верхняя горизонтальная часть фундамента, соединяющая сваи или столбы, распределяющая нагрузку от строительной конструкции здания (сооружения) равномерно. Обычно это железобетонная рама, опирающаяся на сваи и напоминающая стол (если смотреть сбоку). Ростверк оформляется в виде соединения балок или плит и служит опорной конструкцией для всего объекта.
Особенности конструкции ростверков
При установке свайных фундаментов выполняют:
- ленточный ростверк – соединяет один ряд свай по периметру объекта. Причем сваи должны быть зафиксированы четко по разметке – без отклонений. Если появляется отклонение более 5 см, необходимо установить специальный выступ;
- секционный ростверк – соединение свай по всей площади фундамента. Эта технология допускает появление несущественных отклонений, но отличается высокой трудоемкостью и стоимостью работ.
Для оформления ростверка применяют различные материалы:
- деревянный брус – используется для частного строительства деревянных домов и фиксируется на сваях стальными прутами. Иногда для ростверка служит нижний венец постройки (бани),
- стальной профиль – применяют на железобетонных и винтовых сваях, в том числе на пучинистых грунтах. Ростверк закрепляют на сваи арматурными стержнями и фиксируют сваркой. Устройство металлического ростверка полностью исключает деформацию стен и пола дома от усадки или искривления,
- бетонные плиты – в сочетании с арматурой. Используют для возведения фундаментов из железобетонных свай при строительстве типовых жилых зданий.
По типу конструкции бетонные ростверки бывают:
- монолитные – подходят для участков с перепадом высот и для грунтов с повышенной влажностью,
- сборные – с использованием сварной арматуры,
По варианту расположения предусмотрено три основных вида ростверка:
- высокий – на значительном расстоянии над поверхностью земли или воды. Преимущество такой конструкции в том, что нет прямого контакта с грунтами и влияния его промерзания. Но потребуется выполнить утепление фундамента,
- повышенный – на уровне грунта, связующий пояс фиксируется на песчано-щебеночной подушке толщиной 15 – 20 см,
- низкий – с заглублением в грунт. Не используется на пучинистых грунтах, поскольку повышается риск выдавливания и разрушения конструкции. Наиболее трудоемкий вариант установки.
Монтаж бетонного ростверка
Ростверк выполняют в виде соединения железобетонных блоков или монолитной конструкции:
- формируют опалубку из деревянных брусков или металлических стержней,
- прокладывают гидроизоляцию и устанавливают арматуру – каркас из стальной проволоки, прутов толщиной 10 – 12 мм и перемычек, заливают бетонную смесь с помощью специальных насосов и уплотняют вибратором. Рекомендуется заливку выполнять плотными слоями, чтобы избежать появления пустот и полостей.
Когда бетон схватится примерно на 25 %, опалубку убирают и оставляют ростверк до полного застывания на 3 – 4 недели. После можно нагружать опорное основание в соответствии с проектом.
Завершающим этапом при обустройстве свайно-ростверкового фундамента являются 2 вида работ:
- гидроизоляция конструкции – защита основания от негативного воздействия перепада температур, повышенной влажности. Используются рулонные гидроизоляционные материалы, гидрозащитные составы и смеси, битумные мастики,
- теплоизоляция (утепление) конструкции – защита бетона от промерзания, появления трещин, пустот, различных дефектов. Для этой цели используют керамзит, пенополистирол и другие материалы.
PrevНазадЖелезобетонный фундамент: типы и устройство
ВпередЖелезобетонные сваи квадратного сечения 35х35Next
ОБРАТНАЯ СВЯЗЬ
КОНТАКТЫ
Тел.: 8 (925) 544 37 77
Адрес: Московская область, городской округ Мытищи, деревня Высоково, ул. Центральная, д. 40
что такое, цены, фото. Какие бывают ростверки: 🔨 ленточный, плитный, высокий и низкий
Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.
Ростверки разделяются:
- по конструкции
- по материалу
- по степени заглубления
Конструкции ростверков
1. Ленточный ростверк.
Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.
2. Секционный ростверк.
Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.
Рекомендуем так же посмотреть калькулятор с Он-лайн рассчетом цены
Материал из которых делают ростверк
1. Деревянный ростверк – брус
Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).
Обычно данный тип ростверка делают для винтовых свай.
Кстати технология установки винтовых свай описана на этой странице
2. Стальной ростверк.
Стальной профиль, используется на Ж/Б и винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой. Оптимальны для использования на вспучивающихся грунтах.
3. Железобетонный (бетонный) ростверк. Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.
Оптимален для Ж/Б свай.
Кстати посмотрите видео о том как забивают железобетонные сваи
Виды бетонных ростверков
Бетонные (железобетонные) ростверки бывают сборные и монолитные.
Недостатки сборных:
- Необходимость тяжелой техники.
- Возможность коррозии впоследствии.
- Последовательность установки монолитного ростверка
Процесс строительства бетонного ростверка
Монтаж опалубки -деревянной или сборной металлической.
При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.
Установка арматуры
В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.
Заливка бетоном
Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.
Тк же смотрите — технология свайного фундамента с ростверком
Степень заглубления
1. Заглубленный (низкий) ростверк.
Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.
2. Низкий (повышенный) ростверк.
Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.
3. Высокий ростверк.
Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.
