Железобетонные резервуары для воды подземные

Стремительное развитие нефтедобывающего и перерабатывающего комплекса, аграрного сектора экономики требует надежных мест хранения сырья. Железобетонный резервуар — универсальный объект, который одинаково подходит для нефти и калийно-азотной смеси, которая стала популярна среди предприятий сельского хозяйства. Типовые проекты позволяют выбрать для каждого случая свое бетонное изделие.

Недостатки и альтернативы в современном строительстве

Какие недостатки есть при эксплуатации железобетонных резервуаров?

В Российской Федерации, как и остальных государствах постсоветского пространства, запасы воды питьевого или хозяйственного предназначения часто хранятся в железобетонных резервуарах. Большую роль в их распространении сыграли рекомендации, данные в нормативной базе по применению железобетона в сооружениях. К тому же стоимость сооружения резервуаров из армированного бетона и по сей день остается весьма привлекательной. Но многим не известно, что при изначально более низкой цене железобетонных резервуаров их дальнейшая эксплуатация сопровождается большими расходами на осмотр, обслуживание, устранение утечек, ремонт. Причем нередко эти расходы не просто сопоставимы с ценой резервуара, а даже превосходят ее во много раз.

Все резервуары из железобетона обладают общим конструктивным недостатком – вокруг них делается обваловка, наличие которой не дает нормально осматривать резервуары, оценивать состояние их стенок и соединений составляющих их панелей. При обнаружении дефектов обваловка затрудняет проведение ремонтных работ и увеличивает их стоимость. Данные, основанные на опыте эксплуатации резервуаров из железобетона, свидетельствуют, что это дефекты, через которые идет утечка хранимой жидкости.

Железобетонные резервуары для хранения питьевой воды – это строения из монолитного армированного бетона порядка 5 м глубиной. Сборные колонны из железобетона служат опорами для безбалочного плоского перекрытия. Внутри железобетонные перегородки делят резервуар на отдельные секции. На практике принято полностью или частично заглублять железобетонные резервуары в землю, защищая их сверху от замораживания 1-метровым слоем грунта.

Чаще других в обследовании нуждаются резервуары для питьевой воды и отстойники водопроводных станций. Попадание внутрь резервуаров грунтовых вод запрещено по санитарным нормам. Если воды из резервуара будет вытекать в грунт, это приведет к повреждению его основания.

Если плановые освидетельствования и осмотры железобетонных резервуаров будут проводиться несвоевременно и некачественно, увеличится риск расширения имеющихся и образования новых недостатков, особенно в местах, недоступных для простого визуального осмотра. Невнимательность или недостаточная компетенция специалистов, проводящих обследование и осмотр, приводит к игнорированию таких участков. Со временем повреждения увеличиваются в размерах, утечка хранимой жидкости возрастает, негативно влияя на окружающую экологию и технологические процессы. В процессе эксплуатации на выполненные из железобетона конструкции резервуаров оказывает влияние чистая вода, а во время их чистки – химические вещества (гипохлорит натрия, хлор и др.). Части конструкции, находящиеся над уровнем воды, разрушаются под влиянием содержащегося в воздухе углекислого газа.

По концентрации хлоридов и сульфатов, а также по числу рН уровень влияния воды на конструкции из бетона и железобетона в резервуарах для питьевой воды и отстойниках считается не агрессивным. Но, тем не менее, воздействие на железобетонные конструкции питьевая вода оказывает. Проявляется оно в виде определенных процессов:

• взаимодействие углекислоты, растворенной в воде, с гидроксидом кальция, входящим в состав цемента, приводит к образованию бикарбоната кальция, растворимого в воде;
• из состава цемента вода выщелачивает гидроскид кальция, что приводит к уменьшению плотности бетона в поверхностных слоях;
• бетон карбонизируется содержащимся в воздухе углекислым газом с образованием карбоната кальция. Он при благоприятных условиях может скапливаться в порах и трещинах бетона, разрывая его изнутри. Согласно информации, полученной в процессе исследований, карбонизация бетона в отстойниках отличается большой глубиной. В течение 20-30 лет этот процесс доходит не просто до арматуры, а охватывает всю массу бетона по всей толщине.
• хлор взаимодействует с гидроалюминатами кальция, гидросиликатами, гидроксидом и остальными щелочными составляющими цемента. В результате в поверхностном слое бетона цементный камень растворяется. Если процент хлоридов превышает 0,5% от массы цемента, начинается коррозия арматуры.

Внутренние поверхности резервуаров, которые эксплуатируются 20 лет и более, должны быть покрыты защитным слоем из торкретбетона. Как показывают обследования, за это время происходит основательное разрушение торкретбетона и размягчение располагающегося за ним бетонного слоя. Если защитный слой имеет достаточную толщину (15-20 мм), то коррозии на стальной арматуре нет. Если уменьшить толщину защитного слоя на 5 мм, начинается процесс коррозии. Для исправления понадобится убрать остатки торкретбетона и нанести на несущую часть резервуара защитный слой.

На выполненные из железобетона конструкции резервуаров для питьевой воды и отстойников наиболее сильное разрушающее воздействие оказывает сквозная фильтрация жидкости через трещины покрытий, стен и днища. Такие трещины могут появляться в результате общей деформации резервуара, вызванной неравномерной осадкой грунта, либо деформацией отдельных элементов из железобетона, вызванной перепадами температур. Снижение рН бетона в зоне трещин и одновременное поступление растворенного кислорода способствуют образованию на поверхности арматуры гальванической пары (анод находится в трещине). Сталь, находящаяся в трещине, растворяется. Если коррозия протекает достаточно интенсивно, на трещинах возможен обрыв арматуры.

Восстановительно-ремонтные работы в резервуарах питьевой воды и отстойниках предполагают восстановление защитного слоя бетона, с применением материалов для защиты железобетонных конструкций от выщелачивающего влияния воды, заделку трещин путем использования шовных гидроизоляционных составов, восстановлению сечении стальной арматуры.

Плюсы и минусы

Небольшой бюджет проекта и длительная эксплуатация — главные плюсы выбора резервуаров.
Положительные свойства бетонных резервуаров:

• Упрощенность монтажных работ. Универсальность железобетонного материала обеспечила его распространенное применение, что привело к усовершенствованию строительства объектов.
• Высокая технологичность бетона. Технические характеристики позволяют строить конструкции различных форм и вариантов их использования.
• Невысокая себестоимость. Дает возможность вести строительство при низкобюджетном финансировании.
• Пожаробезопасность. Применяются для хранения жидкости для тушения пожаров.
• Нейтральность к агрессивной среде. Это свойство позволяет использовать резервуары на очистительных сооружениях.
• Стойкость к динамическим и статическим деформациям. Расчет воздействия нагрузок на конструкцию определил, что такие объекты используют в регионах с риском землетрясений.

Отрицательные качества резервуаров из бетона:

• Требует сооружения защитного земляного вала. При утечке жидкости для проведения ремонтных работ обваловку придется разрушать.
• Повышенные затраты при эксплуатации. При капитальном ремонте сооружают специальный слой для защиты от воздействия влаги.
• Трудный монтаж. Строительство требует больших затрат рабочего времени.
• Опасность всплытия. При эксплуатации на грунтах с высоким нахождением вод существует угроза деформации конструкции от гидровоздействия.

Железобетонный монолитный пожарный резервуар

Содержимое:
1. Конструктивные элементы бетонных резервуаров
2. Монтаж монолитных резервуаров из бетона
3. Секторная система строительства бетонных резервуаров
4. Резервуары из бетонных колец
5. Прямоугольные резервуары
6. Защита резервуаров от промерзания

Пожарные резервуары являются очень важной частью системы противопожарной безопасности. Они должны обеспечивать хранение надлежащего количества воды и доступ к ней в любой момент. Независимо от времени года вода должна быть защищена от испарения и замерзания. В условиях больших промышленных объектов, жилых комплексов или общественных сооружений наиболее практичными и соответствующими всем требованиям пожарной безопасности являются монолитные бетонные пожарные резервуары.

Конструктивные элементы бетонных резервуаров

Монолитный пожарный резервуар для хранения воды пожарного назначения имеет цилиндрическую или прямоугольную форму. Каждый резервуар пожарного типа должен иметь следующие обязательные детали:

• патрубки системы питания
• сливной патрубок
• систему защиты от перелива
• контрольную систему уровня заполнения
• погружные насосы
• люк для пожарных рукавов

Стенки и пол резервуара представляют собой бетонные изделия монолитного типа, армированные стальной арматурой. Внешняя часть стенок покрывается слоем теплоизоляции, которая должна предохранить содержимое емкости от промерзания.

Верхняя часть перекрытия водохранилища снабжается одним или двумя люками, которые служат для погружения пожарных рукавов в случае нерабочего состояния погружных насосов. Часто резервуары снабжаются патрубками с пожарными разъемам стандартного диаметра, позволяющими непосредственное подключение пожарных рукавов с помощью соединительных муфт.

Система перелива представляет собой патрубок в верхней части резервуара, соединенный со сливным патрубком и подключенный к ливневой канализации. В случае переполнения резервуара и не сработавшей вовремя системе контроля наполнения емкости, вода протекает через патрубок и сливается в канализацию, исключая затопление надземной части резервуара или поверхности грунта.

Монтаж монолитных резервуаров из бетона

Используемые на промышленных объектах монолитные пожарные резервуары из бетона строятся много десятилетий. Прежние нормы требовали устройства цилиндрических емкостей, полностью или частично заглубленных в землю. Монтаж цилиндрической монолитной емкости большого объема представляет собой непростую технологическую задачу, требующую решения сложных строительных задач.

Такие резервуары оправданы при больших объемах хранимой воды – напряжения от давления жидкости распределяются равномерно и стенки сооружения не подвергаются растрескиванию. Более поздние железобетонные противопожарные монолитные емкости строились по сложной схеме секторной заливки бетона.

Секторная система строительства бетонных резервуаров

Особенности этой технологии состоят в том, что после заливки днища монолитным слоем бетона стенки армируются стальным каркасом на всю высоту. Затем каркас разделяется опалубкой на отдельные секторы на всю высоту, образуя продольные полосы, изолированные друг от друга. Через одну эти полости заливаются бетоном из портландцемента. После застывания бетона производится заливка оставшегося объема, но уже напряженным цементным раствором.

Расширяясь, этот бетон сжимает уже застывшие полосы, и монолитные пожарные резервуары получаются полностью герметичными. Швы соединений сжимаются с очень большой силой и становятся непроницаемыми для воды под расчетным давлением. Этот метод строительства довольно сложен и характеризуется высокой себестоимостью. Но резервуары получаются очень надежными и обладают чрезвычайно большим сроком службы.

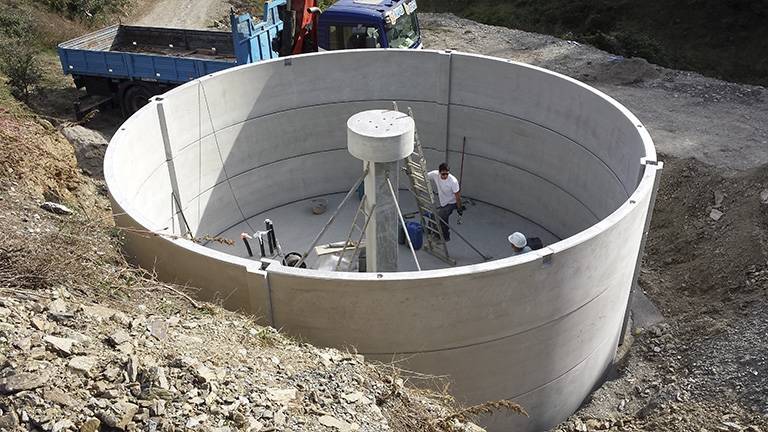

Резервуары из бетонных колец

Более простой вариант строительства пожарных резервуаров из железобетона с использованием бетонных элементов в виде колец заданного диаметра. Это очень технологичный способ, отличающийся быстротой монтажа. Трудности представляет только этап заделки стыков между элементами, особенно в районе прилегания стенок и дна.

Гидроизоляция производится с помощью цементно-полимерных смесей, которые под давлением закачивают в швы с последующей обмазкой специальными составами, например «КТтрон- 10 2К». Этим же составом изолируют примыкания труб, патрубков и прочих технологических элементов.

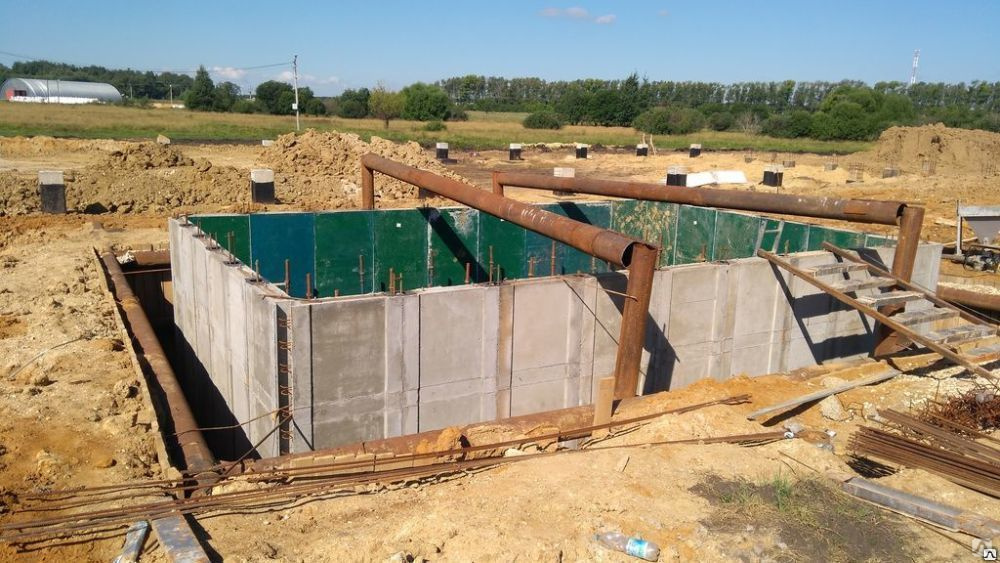

Прямоугольные резервуары

Современные правила и нормы противопожарной безопасности разрешают строительство пожарных водохранилищ прямоугольной формы. Это не только значительно упрощает технологический процесс, но и значительно удешевляет конструкцию.

Использование высококачественных бетонных составов с добавлениями пластификаторов и полимерных добавок позволяет получить поверхности очень большой прочности, способные выдержать давление воды на любом уровне без деформации и растрескивания.

Защита резервуаров от промерзания

Бетонные резервуары монтируются в различном исполнении:

• надземные
• частично заглубленные
• подземные

Теплопроводность бетона не позволяет считать его надежным теплоизолятором. В морозные зимы холод проникает сквозь стенки даже значительной толщины и угрожает замерзанием воды. Это может привести не только к непригодности водохранилища для использования в пожарных целях, но и к разрушению всей конструкции.

Помимо теплоизоляции пенополистиролом очень часто применяются внутренние подогревающие устройства из нержавеющей стали. Это обыкновенные радиаторы или системы опоясывающих трубопроводов, сквозь которые в холодное время года прокачивается горячая вода. Теплоемкость воды очень большая, поэтому даже однократный прогрев всего объема жидкости обеспечивает защиту от замерзания на протяжении довольно длительного времени.

Требования

Цистерны для воды

• Стойкость к протеканию. Хранилище должно обладать надежной герметичностью.
• Материал должен не пропускать сточные воды внутрь танка и не выпускать содержимое наружу — это приводит к дополнительным расходам и размыванию почвы.
• Проведение дезинфекционных мероприятий. Обрабатывают хлором внутренние поверхности сооружения.
• Гладкость поверхности. Стенки цистерны не должны иметь микротрещин и выемок — это благодатный ареал для жизнедеятельности бактерий, водорослей и микроорганизмов.
• Верхняя часть бетона должна быть обработана защитой от коррозийных процессов. Она обеспечивает надежную защиту содержимого железобетонной емкости.

Требования к пожарным водохранилищам

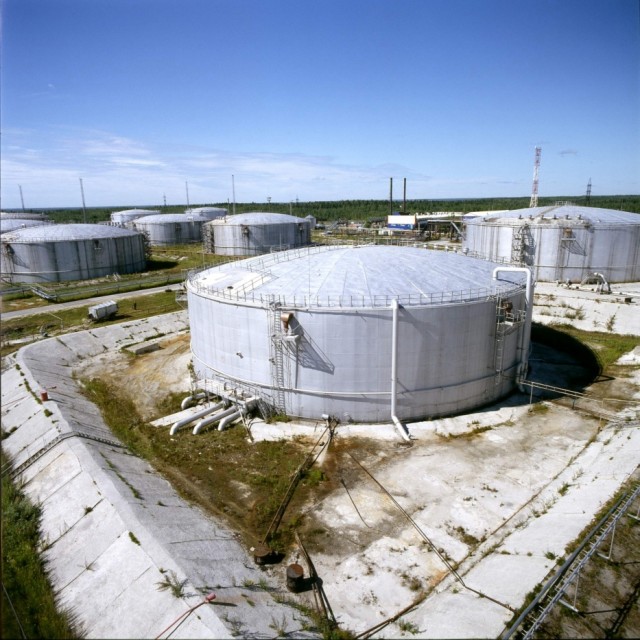

Емкости для хранения нефти

Железобетонный резервуар — виды и использование хранилищ для воды и нефтепродуктов

Стремительное развитие нефтедобывающего и перерабатывающего комплекса, аграрного сектора экономики требует надежных мест хранения сырья. Железобетонный резервуар — универсальный объект, который одинаково подходит для нефти и калийно-азотной смеси, которая стала популярна среди предприятий сельского хозяйства. Типовые проекты позволяют выбрать для каждого случая свое бетонное изделие.

Резервуары из железобетона

Развитие нефтепромышленности, сельского хозяйства и производства не стоит на месте, а, значит, постоянно требуются резервуары для хранения жидких продуктов производства. Существует много видов таких емкостей, наиболее распространенными из которых есть те, которые изготовлены из железобетона. Их формы и виды очень разнообразны, что делает их более широко используемыми каждый день.

Виды емкостей

Комплекс конструкций из железобетона, позволяющий хранение технологических жидкостей — это бетонные резервуары. Из-за своей сравнительно невысокой стоимости и длительного срока эксплуатации они применяются и в жилищно-коммунальном хозяйстве. Низкая теплопроводность емкости препятствует быстрому испарению жидких продуктов.

Бетонные емкости — распространенные типы объектов

Определение.

Назначение

Железобетонные резервуары – вместилище для хранения жидкостей, которые состоят из конструктивных элементов, сделанных из железобетона. Они являются одними из наиболее распространенных хранилищ, которые эксплуатируются в производстве, промышленности, сельском и водопроводном хозяйстве. Это происходит благодаря их относительно небольшой стоимости и долговечности. Чаще всего в них хранят воду или нефть. Эти резервуары обладают небольшой теплопроводностью, поэтому жидкие продукты, хранимые в них, испаряются меньше, чем, допустим, в металлических.

Достоинства и недостатки

Плюсы таких резервуаров:

1. небольшая теплопроводность;
2. менее огнеопасные, чем металлические;
3. более стойки к коррозии.

1. Необходимость делать обваловку вокруг конструкции. Это не позволяет детально проверять целостность железобетонного резервуара. В случае обнаружения дефекта конструкции она препятствует устранению недостатков.
2. Большие расходы на их эксплуатацию. Согласно типовым инструкциям по эксплуатации, для выполнения ремонта делается дополнительный защитный слой из бетона с водозащитными примесями.
3. Высокая цена.
4. Если они находятся в грунтовых водах, то большая опасность их всплытия.
5. Долгая установка.

Вернуться к оглавлению

Классификация резервуаров за видом производства:

Сборные железобетонные резервуары состоят из частей и складываются при помощи специальной техники. На месте стыка конструкций прибегают к особым смесям и растворам, которые обладают водоотталкивающими свойствами. Уплотнения швов кольцевой арматурой с помощью навивочного оборудования необязательно и используются нечасто. В таком случае швы еще заделывают дополнительно раствором (толщина заливки 10-15 см). В раствор вводится воздухововлекающий реагент, чтобы повысить водостойкость. Сборно-монолитные – сооружения, что состоят из отдельных, изготовленных ранее частей железобетона, замоноличеных в единую конструкцию на месте шва. Для соединения используют высокопрочный бетон.

Виды по форме:

Классификация по месту размещения:

Вместилища различаются по форме и объему. Железобетон – наиболее подходящий материал для запасания жидкости, поэтому он применяется для изготовления емкостей для водозаборов, противопожарных водоемов. Монолитные делают преимущественно прямоугольными и размещают конструируют под землей: делают опалубку – армируют – закатывают водостойкий бетонный раствор – выкладывают гидроизоляцию в резервуаре – при помощи плит из железобетона ставят крышу.

Монтаж

Монтаж осуществляется согласно руководству по эксплуатации, которое разрабатывается поставщиком и предоставляется вместе с оборудованием. В монтаж может входить полный комплекс услуг, включающий в себя:

• строительно-монтажные работы – земляные, бетонные,
• монтаж самого резервуара,
• монтаж крыши, люков, вентиляционных патрубков,
• монтаж технологического оборудования,
• монтаж трубопроводной обвязки, запорной арматуры,
• монтаж силового электрооборудования (насосов, шкафов управления, датчиков уровня),
• подсоединение к существующим подводящим и отводящим инженерным сетям (водопроводным, канализационным, ливневым, электрическим)

Защита железобетонных резервуаров

Железобетонный резервуар для воды имеет технические и эксплуатационные требования. Типовые правила эксплуатации железобетонных резервуаров и санитарные нормы предусматривают все необходимые требования к их использованию. Требования санитарных норм к водохранилищам:

1. Герметичность.
2. Запрещено проникновение внутрь неочищенных стоков (дождевых, грунтовых и т. д.). С другой стороны, вытекание жидкости — не экономично и может привести к размыванию грунта.
3. Очищение и дезинфекция хлором (гипохлоритом натрия и т. д.) внутренних стенок.
4. Требования к плоскости стенок. Они должны быть гладкими, ровными, не пористыми. Это уменьшает вероятность жизни на них бактерий, водорослей и других микроорганизмов в резервуарах.
5. Коррозия верхнего шара бетона запрещена.

На срок эксплуатации влияют:

• очищенная вода – вызывает выщелачивание, и растворимые элементы бетона попадают внутрь;
• обеззараживали;
• влажность воздуха над поверхностью;
• испарения хлора;
• грунтовые и дождевые воды, которые попадают в грунт.

В слое, подвергнутом коррозии, силикаты и алюминаты кальция разлагаются, от чего уменьшается (потом исчезает вовсе) устойчивость верхнего слоя железобетона. Внутренние плоскости разрушаются медленней благодаря торкетбетону. Расчеты показали, что этот материал разрушается на 1-1,5 см за 50 лет.

Влажность воздуха в хранилищах помогает процессу гидрации, отчего прочность железобетона повышается.

Пожарные хранилища подразумевают как сборную конструкцию из стенок и плоского монолитного днища. Если резервуар небольшой, то стенки тоже монолитные (емкости, заглубленные на 2-3 метра). Подземные хранилища имеют прямоугольную или круглую форму. Они могут отличаться объемами, зависимо от объектов, которые обслуживает противопожарный резервуар.

Основание и наружная стенка вместилища обрабатывается битумными материалами для гидроизоляции, выдвигающий фрагмент поддается обвалованию (для теплоизоляции), верхняя часть засыпается грунтом или шлаком. Внутренняя поверхность обрабатывается торкретбетоном (расчет 1-1,5 см). Он изготавливается из портландцемента или церезита.

Гарантия и сервис

Гарантийный срок на предоставляемое оборудование указан в гарантийных талонах, передаваемых заказчику вместе с оборудованием. Гарантийный срок эксплуатации Резервуаров сборных стальных стеклоэмалевых составляет 20 лет. Плановое техническое обслуживание осуществляется по Программе, составляемой поставщиком. Программа разрабатывается с учетом специфики, особенностей технологической схемы на данном конкретном объекте заказчика, исходя из его индивидуальных исходных данных. В Программу по обслуживанию могут входить следующие виды работ:

• проверка герметичности емкостей,
• корректность работы расходомеров,
• рабочее состояние насосного оборудования,
• соответствие фактической частоты включения насосов заявленной,
• проверка штатной работы шкафа управления,
• обеспечение функций сигналов (например, аварийных звуковых, световых),
• замена изношенных деталей и узлов.

Резервуары для нефти

Подземные емкости для нефти, что сделаны из железобетона, более надежны, чем металлические. Это позволяет воспользоваться пространством резервуарных парков более экономично, так как можно сократить место между резервуарами. Преимущественно их делают в форме цилиндра, объемом 1000-40000 м 3, хранилища для мазута – прямоугольные, их объем до 2000 м 3.

Проекты таких вместилищ учитывают дренажную систему под дном конструкции для проверки возможных утечек. Также их оснащают замерными и световыми люками, приемораздаточными патрубками, предохранителями и т. д.

Типы резервуаров по объему и расположению

По способу размещения емкостей выделяют следующие разновидности резервуаров для хранения нефтепродуктов:

Отдельно рассматриваются «природные» каркасы — выемки и естественные пустоты в горной породе, льдогрунтовые хранилища, шахты и так далее. Их можно вынести в независимую категорию и не включать в базовую классификацию.

Второй вид деления емкостей — по полезному объему:

К небольшим резервуарам относят цистерны до 50 куб. м. Их допустимо изготавливать непосредственно на нефтеперерабатывающих комплексах, дополняя нужными комплектующими при последующем монтаже.

К крупным относят емкости до 100 000 куб.м., которые производят на специализированных предприятиях и транспортируют к местам сборки комплектами.

Объем и размещение цистерн также учитывают при их классификации по классам:

Какие проводят технологические испытания?

В проектах конструирования резервуаров учитывается проведения испытаний, во время которых проверяют прочность сооружения. Для этого емкость заполняют водой. Такая проверка проходит при температуре воздуха 5 0 С. Перед началом испытания в железобетонные резервуары на время помещают насосы и трубопроводы. Через каждые 12-15 метров заполнения делают отметки уровня, таким образом, проверяют усадку емкости, а также делают полный осмотр всей конструкции. После абсолютного заполнения проверяют все люки на прочность закрытия. Проект таких работ составляют заранее.

Типовая проверка проекта проходит в два этапа:

1. Емкость наполняется до 1 метра. После чего три дня проверяют, не падает ли уровень жидкости.
2. 2 этап длится несколько дней (обычно около 5). Каждый день наполняют определенный объем и наблюдают за соблюдением стандартов. Через 8-12 часов проверяют отметки, центральное отклонение больше 2,5 см считается недопустимым, объемные нормативы опускания потери в расчете 1 дм 3 в промежуточное время, на 3 день — 3 дм 3. и т. д. Такие расчеты проводят каждый день до сдачи проверки.

Если резервуар прошел 2 этапа проверки и все показатели были в пределах допустимых норм и соответствовали проекту, хранилище сдается в эксплуатацию.

Пусконаладочные работы

Наша сервисная служба осуществляет:

• пусконаладочные работы смонтированного оборудования,
• индивидуальные и комплексные испытания оборудования с выходом на штатный режим эксплуатации в соответствии с техническими данными, заявленными в документации на поставляемое оборудование, достижение показателей, указанных в паспортах,
• обучение персонала заказчика правилам, способам, методам обслуживания, эксплуатации,
• обучение персонала заказчика правилам оформления и ведения журналов.

Подземные железобетонные резервуары

Подземные железобетонные резервуары

Железобетонные резервуары применяются для хранения только горючих жидкостей (темных нефтепродуктов). Для хранения легковоспламеняющихся жидкостей они не применяются. Форма резервуаров может быть цилиндрической и прямоугольной; первая лучше и выгоднее.

При больших размерах прямоугольных резервуаров они могут делиться перегородками (стенками) на отсеки В этом случае стенка должна рассчитываться на возможность наличия жидкости только по одну сторону резервуара во избежание ее разрушения. Перекрытия резервуаров могут быть купольными, плоскими, ребристыми и безбалочными.

Размеры резервуаров различны, однако высота их от дна до перекрытия больше 4—4,2 м не делается.

Расстояние между колоннами 4—4,3 м, емкость от 100 до 7500 т. С внутренней стороны стенки отделываются защитным покрытием путем штукатурки, торкретирования, железнения, обработки жидким стеклом, окраски масляной краской. Состав бетона берется 1 : 1,5 : 3; 1 : 1,2: 1,0 или 1 :2,1 : 3,2. Хотя разрушение подземного резервуара и не влечет за собой таких последствий, как при разрушении надземного резервуара, тем не менее необходимо принимать все меры к исключению образования трещин, так как при наличии дренажа вытекающая из резервуара жидкость может стекать в канализационные колодцы и вызвать при неосторожном обращении с огнем взрыв и пожар.

Поэтому помимо защиты стенок жидким стеклом, железнением их и т. п. в резервуаре поддерживают температуру не ниже 0°,
но при загрузке горячего нефтепродукта резервуар предварительно пpoгревается паром. Все вентили и задвижки нефтепроводов, паропроводов и т. д. сосредоточиваются в специальной шахте (колодце), пристроенной к резервуару.

В том случае, когда резервуары размещаются группами по 3—4, делается общий туннель, где и располагаются все органы управле­ния приема и подачи жидкости, обогрева резервуара и управление средствами тушения.

Коридор управления должен иметь вентиляцию и не менее двух выходов наружу по стационарным несгораемым лестницам.

Дополнительное оборудование к устройству подземного резервуара

Резервуар оборудуется трубами: а) налива, б) забора; или вместо них одной шарнирной; в) зачистной; г) атмосферной; д) для спус­ка конденсационной воды; е) системой обогрева; кроме того, обо­рудуется системой тушения; измерителем уровня жидкости.

При выборе системы тушения пожара в железобетонных резер­вуарах следует иметь в виду, что наличие колонн в емкостях исклю­чает возможность успешного применения пены.

Как показала практика пенотушения при помощи стационарных пенопроводов, пена, попадая в резервуар, вследствие своей вязкости задерживается у столбов, образуя между ними стойкие заслоны, не позволяющие пене растекаться по всему зеркалу горения.

Если столбов нет, пена легко растекается по зеркалу горения, и пожар прекращается.

Поэтому можно указать, что для тушения пожаров в железобе­тонных подземных резервуарах с наличием железобетонных опор стационарное пеноустройство неприемлемо; лучшим средством туше­ния здесь будет пар, инертный газ и распыленная туманообразная струя воды.

Последнее средство тушения в виде стационарных установок на наших объектах в широких масштабах еще не применялось, но перед этим средством тушения, весьма эффективным, безусловно, большое будущее.

Подземное хранение легковоспламеняющихся жидкостей можно организовать, как показывает практика объектов, и в вертикальных резервуарах стандартного типа, применяемых обычно для надзем­ного хранения.

Резервуары или зарываются в землю или устанавливаются в спе­циально устроенные казематы.

Построить бетонный резервуар для воды на 6500 галлонов за 1500 долларов

Когда я купил 10 сухих бесплодных «доступных» акров еще в 1981 году, я получил то, за что заплатил: ни электричества, ни септика, ни колодца, ни воды. То, что я получил, было длинным узким прямоугольником, покрытым звездчатым чертополохом и ядовитым дубом, расположенным на южном склоне холма (500’x1320’). Покупка голой земли была большой авантюрой, но я так сильно хотел свой собственный кусок грязи, что мог бы попробовать его на вкус — если бы у меня было немного воды, чтобы запить его. Благодаря местному бурильщику и старой доброй Матери-природе я получил этот глоток воды. Мне повезло, и я разбогател, пробурив скважину на 50 галлонов в минуту на глубине 150 футов за 3000 долларов.

Следующие шаги были простыми. Я раздобыла соответствующие разрешения, построила насосную станцию ​​вокруг обсадной колонны, поставила столб, подключила электрощиток и счетчик и вызвала инспектора.

Когда все мои спасательные круги были подключены, я установил погружной насос от Sears, следуя самодельной инструкции, и, к моему изумлению, когда я включил блок управления, вода хлынула прямо из трубы! Теперь я мог серьезно заняться улучшением собственности. Я бы начал с резервуара для хранения воды, потому что считаю, что «вы в безопасности настолько, насколько надежно ваше водоснабжение».

Чтобы использовать гравитацию для подачи воды по требованию, было логично разместить накопительный резервуар на вершине холма, а колодец — внизу. Я вызвал экскаваторщика, чтобы он вырыл траншею глубиной 3 фута длиной 1/4 мили и выровнял место на верхнем конце для бетонного резервуара размером 12 x 12 x 6 футов (вместимостью 6500 галлонов).

Погружной насос мощностью 2 л.с. в колодце будет наполнять резервуар через 1-1/2-дюймовую трубу из ПВХ, закопанную в траншею. Когда резервуар был заполнен, я использовал ту же трубу для самотечной подачи воды для удовлетворения всех моих бытовых и ирригационных нужд. Через каждые 60 футов вниз по линии я устанавливал 1-дюймовый стояк из ПВХ, торчащий из основной трубы, и закрывал его клапаном без сифона для орошения. Позже я проложил 1-дюймовые трубы из ПВХ под землей от этой магистрали по мере необходимости для снабжения моих различных конструкций, когда я их строил.

С накопительным баком у меня будет запас воды на неделю или месяц (в зависимости от сезона), если по какой-либо причине отключится электричество. Сохраненный запас также избавил бы двигатель насоса от необходимости циклически включаться и выключаться всякий раз, когда был открыт кран. Мой накопительный бак наполнялся примерно за 4 часа, затем насос отдыхал, и скважина наполнялась сама. Это звучало как хороший план, так что я занялся тасканием гравия. Мне нужно тонны этого!

Я нашел источник дешевого гравия (минус ¾, что означает отсутствие камней крупнее 3/4″), но, опять же, вы получаете то, за что платите — мне пришлось загружать его самому. Я возил на своем пикапе по ярду или два в день, пока не накопил достаточно, чтобы построить танк. Я объяснил это наукой: на каждую загрузку приходилось 300 полных лопат. Когда шины были спущены «просто так», я знал, что этого слишком много было достаточно. Я ползал домой с плавающим передком, сворачивал на свою подъездную дорожку и нажимал на нее на полном газу, чтобы пробежаться по холму, плывя рыбий хвост до самой вершины. (Дорог у меня еще не было.) Бедная старушка Бесси, моя девятнадцатилетняя71 1/2-тонный пикап Ford, уже 20 лет терпит жестокое и необычное наказание, перевозя сотню 1-тонных грузов щебня для дорог и 780 бревен для домов, но она все еще держится.

Потребовалось две недели расчистки камня, чтобы его хватило на работу, но 20 раз загрузить и разгрузить грузовик — это только половина дела! Каждую из этих 6000 лопат, наполненных гравием, нужно будет снова поднять — либо бросить на землю, чтобы выровнять площадку, либо погрузить в бетономешалку с песком, цементом и водой, а затем высыпать и утрамбовать в формы. Я с нетерпением ждал того дня, когда «жестокая каша» будет погребена навсегда.

Этаж

На вершине холма у меня не было электричества, поэтому я одолжил у соседа бетономешалку и газовый генератор. Он был мастером на все руки, который также делал все возможное, чтобы сэкономить деньги. Я заплатил ему все, что мог, чтобы он помог мне с общей планировкой резервуарной площадки, которая заключалась в установке досок и обеспечении того, чтобы все было отвесно, ровно и ровно. Я покрыл большую площадку, на которой должен стоять резервуар, слоем гравия толщиной около 8 дюймов. Затем мы соорудили опалубку из пиломатериалов размером 2″x8″, установили на место дренажную трубу из ПВХ диаметром 2″ и залили пол толщиной 8″ за два изнурительных дня (32 полных миксера = 4 кубических ярда). Мы использовали садовые грабли и лопату, чтобы равномерно распределить смесь по периметру и втереть ее в каждый угол. Вместе мы протащили край размером 2 x 6 дюймов по поверхности мокрого бетонного пола, используя верхние части форм в качестве направляющих — процедура, называемая «стяжкой». Билл посоветовал мне не использовать арматуру в плите, потому что она будет заполнена водой внутри и останется на влажной земле снаружи, а арматура в конечном итоге заржавеет, оставив пустоты, которые ослабят бетон. Правильно это или нет, у меня не было опыта, чтобы задавать ему вопросы, поэтому мы так и поступили.

Перед тем, как сделать пол твердым, как камень, мы обработали стороны плиты и полосу шириной 2″ по верхнему периметру, чтобы она служила шпоночным пазом (нависающим выступом), чтобы помочь связать вертикальные стены с полом. . Мы использовали фанеру 5/8″, прибитую к рамам 2″x4″ для стен толщиной 8″. Я обрызгал листы фанеры нефтяным маслом (используя садовый распылитель), чтобы они не прилипали к бетону, когда придет время их снимать и переставлять.

Мы закрепили вертикальную арматуру с интервалом 2 фута внутри полостей стены. Билл помог мне с партией, но потом ему пришлось уйти на другую работу, так что я продолжил соло. Полтора кубических ярда бетона — это все, на что я был физически способен сгребать, заливать, распределять и утрамбовывать за 12 часов. Я позволял каждой ежедневной заливке устанавливаться, затем перемещал формы и поднимал платформу бетономешалки и груды ингредиентов на новый уровень. Билл заходил каждый день по пути домой с работы, чтобы помочь мне поднять тяжелые вещи.

Серия отдельных заливок означала «холодные стыки» – линии разграничения между заливками. Если предыдущую поверхность отшлифовать, пока бетон еще «зеленый», следующий слой склеивается просто отлично. Это не так идеально, как монолитная заливка, но для меня это был единственный выполнимый метод.

Рецепт

Существуют три основные смеси, которые обычно используются для бетонных конструкций, от самой прочной до достаточно прочной. Они отличаются соотношением трех основных ингредиентов: цемента, песка и камня. То, как они пропорциональны, имеет огромное значение в прочности и долговечности. Чем больше цемента используется, тем прочнее (богаче) смесь, причем соотношение 1:2:4 является оптимальным вариантом для большинства проектов. Чем меньше воды вы можете использовать по отношению к сухим ингредиентам и при этом сохранить рабочую консистенцию, тем крепче будет смесь. Жидкая смесь слабая.

Консистенция свежезамешанного бетона должна напоминать тесто для овсяного печенья, но не облизывайте пальцы. Хитрость заключается в том, чтобы вообще не касаться смеси голыми руками, но для новичка это легче сказать, чем сделать, потому что соблазнительно поймать капли и размазать их вокруг.

Поскольку портландцемент содержит абразивный кремнезем и едкую известь, у меня вообще не осталось отпечатков пальцев, пока «протектор» не отрос. Это было хорошее время, чтобы заняться преступной жизнью, но я остался на прямом и узком — и отвесном.

Когда вы делаете партию бетона, общая сумма ингредиентов, смешанных вместе, дает гораздо меньший объем, чем отдельные компоненты — примерно как то, что происходит с той горой муки, когда вы делаете буханку хлеба или когда вы не можете поверить, что только что использовали 1/2 галлона мороженого, чтобы сделать только два молочных коктейля приличного размера.

Билл посоветовал мне использовать смесь 1:3:5: 1 лопата цемента с горкой, 3 части песка и 5 частей гравия. Для меня эта смесь была бы экономичной для моего бюджета и достаточно прочной для моего конкретного применения: тяжелого фундамента и толстых подпорных стен. Поскольку резервуар будет стоять на непроницаемом твердом камне, я знал, что его придется засыпать, чтобы частично закопать под землю, что также поможет выровнять давление на стены. (Вес воды выталкивается наружу, а стена грязи проталкивается внутрь.) Обратная засыпка также будет сохранять прохладу воды летом.

Подсчитав, что вам нужно

Используя простую математику, я подсчитал, что стена займет 8 кубических ярдов. Вот как: умножьте длину (12 футов) на высоту (6 футов) на толщину (¾ фута = 0,75) на 4 стены и разделите на 27, потому что в одном кубическом ярде 27 кубических футов.

Стены

Рычащая вращающаяся бетономешалка вмещала 1/8 кубического ярда (приблизительно 3,5 кубических фута) за раз, поглощая 2 лопаты цемента, 6 лопат песка, 10 лопат гравия. Я работал так быстро, как только мог, добавляя их, очень тщательно считая и чередуя ингредиенты, постоянно добавляя воду мерным ведром (около 4 галлонов).

Когда тесто было «в самый раз», я выключил двигатель, повернул бетономешалку вокруг своей оси и высыпал груз в формы, затем утрамбовал, утрамбовал и еще раз утрамбовал рабочим концом короткой лопаты. . Я также постучал по бокам форм молотком, чтобы провибрировать бетон в каждом уголке и щели. При пятой и последней заливке я проделал трубу через стену ближе к верху, чтобы сделать отверстие для перелива. Позже я пропустил полипропиленовую трубу диаметром 1-1/2 дюйма через это отверстие к моему пруду.

Каждая ежедневная заливка составляла 12 полных миксеров, что в сумме составляло 24 лопаты цемента, 72 лопаты песка, 120 лопат гравия и 48 галлонов воды. Я выпил еще 10 галлонов воды и вылил еще больше себе на голову. На возведение стен ушло пять дней работы от рассвета до рассвета. Весь проект должен был превратиться в марафон, потому что бетон быстро схватывается в сильную жару, а время моего недельного отпуска от официантки истекало.

Излишне говорить, что я на время отложил членство в фитнес-центре. Sixteen Tons от Tennessee Ernie Ford был моей песней на неделю, хотя в итоге танк весил 24 тонны. Руки, покрытые волдырями в понедельник, к пятнице превратились в клешни лобстера.

Крыша

Поверх последней заливки я провел коротким краем 2”x6” по мокрым поверхностям шириной 8″, чтобы сгладить их. Затем я установил четыре обработанных давлением подоконных плиты размером 2″x4″ в бетон и выровнял их длинным уровнем, утрамбовав и покачивая их на место по внешнему периметру, убедившись, что углы выровнены.

Они будут неотъемлемой частью конструкции крыши, обеспечивая деревянную поверхность, на которой можно построить короткую ствольную стену. «Пони-стена» будет экранирована для сквозной вентиляции, а не покрыта фанерой. Я построил на резервуаре остроконечную крышу, прикрепив хвосты стропил к верхней пластине несущей стены. (См. фотографии)

Когда работа была закончена (пол И стены), я использовал примерно 55 мешков портландцемента, 6 кубических ярдов песка, 10 кубических ярдов гравия и около 400 галлонов воды. Не совсем так, как строить плотину Гувера, но похоже.

Я держал бетонную плиту и стены влажными, пока они затвердевали, обрызгивая все из шланга, включая себя, как можно чаще. У меня был шланг, подключенный к входной/выходной трубе в дне бака, так что вода была под рукой.

Примечание: Эта обязательная процедура должна продолжаться не менее недели при работе в жаркую погоду.

Герметизация бака

Я думаю, что причина, по которой мой бак так хорошо держится вот уже 23 года, несмотря на «смесь для бедняков» 1:3:5, которую я использовал, заключается в том, что я покрыл внутреннюю часть бака когезивный герметик под названием Thoroseal.

Thoroseal представляет собой покрытие на основе портландцемента, которое при смешивании с катализатором молочного цвета под названием Acryl 60 заполняет и герметизирует пустоты и делает бетон водонепроницаемым. Это предотвращает просачивание воды в трещины, где она может замерзнуть, расшириться и расколоть бетон. Он также устойчив к гидростатическому давлению (как внутри резервуара для воды) и не токсичен в резервуарах с питьевой водой. Его можно наносить кистью, но Билл посоветовал мне наносить его шпателем толщиной около 1/4 дюйма для непроницаемой связи. Потребовалось много усилий, чтобы нанести его плавными движениями по всей внутренней поверхности резервуара, но он скрыл все эти грубые швы холодного соединения и сделал его таким же гладким и красивым, как задница слоненка.

Я не претендую на звание эксперта по бетонному резервуаростроению. Мы построили резервуар, возможно, в самый жаркий июль в истории, так что я могу немного ошибиться в памяти из-за солнечного удара. Все, что я знаю, это то, что я построил его под руководством Билла, и он выдержал испытание временем.

Когда я смотрю на холм и вижу флаг уровня воды, торчащий из крыши резервуара и танцующий на ветру, это помогает утолить мою жажду безопасности и самодостаточности.

Еще летом 1983 года готовый резервуар с черепичной крышей обошелся мне в 750 долларов, включая пиломатериалы и фанеру, использованные для форм.

Средние цены на сегодняшний день

Ингредиенты для изготовления бетона:

• 80-фунтовый мешок портландцемента = 2,50 доллара США
• Кубический ярд «строительного песка» = $15
• Кубический ярд гравийного щебня (¾ минус или мелкий гравий) = 10 долларов США.
• Примечание. Вы можете купить строительный песок и гравий, уже смешанные в нужном вам соотношении, на любой крупной площадке по аренде оборудования или у местного поставщика песка и гравия примерно за 32 доллара за ярд. или 350 долларов за полный 10-ярдовый самосвал, доставленный на ваш объект. Это определенно лучше того, как я это сделал. Доставка сырых ингредиентов была бы раем, а не «другим местом!»

Каркасные и кровельные пиломатериалы:

• 2x8s = 0,70/фут.
• 2x6s = 0,50/фут.
• 2x4s = 0,35/фут.
• Фанера CDX 5/8″ для крыши = $18/лист
• Крыша: я рекомендую композиционную кровлю (дешевую) или металлическую кровлю (огнестойкую). Тогда я использовал кедровую черепицу, но теперь я бы выбрал металлическую кровлю, а также отводил годовые осадки через водосточные желоба в резервуар, чтобы пополнить запасы.

Всего материалов, необходимых для бака на 6500 галлонов:

• 55 мешков цемента = 140 долларов США
• 5 ярдов. песок = $75
• 10 ярдов. гравий = $100
• 2 ярда. гравий под подушкой = $20
• Формы: (40) 2×4 x12 = 168 долларов США
• (8) 2x8x12 = 67 долл. США
• (12) листов фанеры 5/8″ = 216 долларов США
• Ствол-стенка: (12) 2x4x12 = 50 долл. США
• Крыша: (20) 2x6x8 = $112
• (12) листов фанеры 5/8″ = 0 долларов (я переработал ту же фанеру, что и для форм)
• Ассортимент шурупов, гвоздей и дренажного оборудования: около 50 долларов США
• Thoroseal: (10) 50 фунтов. мешков для покрытия 500 кв. футов = 250 долларов США
• Acryl 60: 5 галлонов = 125 долларов США
• Композитная кровля для покрытия 200 кв. футов крыши = около 50

долларов США

• Стоимость рабочей силы = ваша энергия (возобновляемый ресурс)
• Сильная спина = дополнительная выгода
• Дополнительные затраты на рабочую силу, если вы угощаетесь пиццей и пивом, чтобы отпраздновать завершение работы = 20 9 долларов.0214

Советы по сохранению       Если вы живете на колодезной воде и должны откачивать каждую каплю воды, вот некоторые удивительные цифры, которые следует учитывать: Текущий кран расходует 3–5 галлонов в минуту. Работающий кран во время чистки зубов может использовать 5 галлонов. Работающий кран, когда вы моете посуду, может использовать 30 галлонов. Стиральные машины расходуют 30-60 галлонов на каждый цикл. Подождите, пока у вас не будет полной загрузки одежды, прежде чем заняться стиркой. Для длинного душа можно использовать 50 галлонов. Вы поймете, что это было слишком долго, когда у вас закончится горячая вода. Вы поймете, что это было слишком долго, когда у вас закончится холодная вода.

Тот же бак сегодня стоит 1500 долларов; все еще неплохо для постоянного резервуара для воды на 6500 галлонов. Я говорю «постоянный», но теперь у меня есть сомнения после того, как я услышал, как старожил в истории с оборудованием растягивает слова другому старожилу: «Есть два вида бетона: бетон, который треснет, и бетон, который треснет». Потом они кудахтали и хрипели.

Заключительные мысли

Замешивать и лить бетон может любой дееспособный человек. Изготовление форм для удержания и придания формы — это самый простой и элементарный столярный процесс. Так что, хотя мое испытание пещерной женщиной с бетоном может показаться трудным, не пугайтесь «вещей». Он податлив и непогрешим. Мой стиль — все перестраивать; это не должно быть вашим. Если у вас есть немного лишних денег и вы никуда не торопитесь, творческая работа с небольшими партиями бетона, замешанного в тачке, может быть очень увлекательной!

Примечание редактора: вас может заинтересовать сопутствующая статья, которую Дороти написала для нашего выпуска № 90 за ноябрь/декабрь 2004 г. Под названием «Водяные ветряные мельницы» Дороти включает в себя историческую справку о ветряных мельницах, объясняет, как они работают, их использование, установку и обслуживание ветряных мельниц и многое другое. Выпуск № 90 распродан, но вы можете просмотреть статью онлайн. Фотокопии 8-страничной статьи можно получить в BHM за 4 доллара.

Узнайте больше о Дороти и/или свяжитесь с ней на ее веб-сайте www. dorothyainsworth.com

Ваш путеводитель по подземным бетонным резервуарам для воды

**Обратите внимание, что универсальные резервуары НЕ ремонтируют резервуары для воды**

Наш климат в Австралии означает, что страна может быть чрезвычайно подвержена нехватке воды и засухам, поэтому необходимо подготовиться считается главным приоритетом для каждого дома. Те, кто живет в более изолированных и сельских районах, подвергаются наибольшему риску, но если вы живете в городе, вы также не в безопасности. Нехватка воды может затронуть всех, даже если вы подключены к муниципальному городскому водоснабжению.

Бетонные резервуары для воды могут быть закопаны глубоко под землю, обеспечивая мгновенное решение вековой проблемы сбора воды. Экологически чистые и простые в уходе, они предлагают самый простой способ застраховаться от нехватки воды в будущем.

Если вы никогда раньше не думали о подземном бетонном резервуаре для воды , вот дополнительная информация о том, как они работают и почему они так популярны среди домовладельцев.

О подземных бетонных резервуарах для воды

Подземные бетонные резервуары для воды не являются временным сооружением; работа по их установке не является незначительной и должна выполняться только квалифицированными лицами, которые провели тщательную оценку.

Выбор подземного резервуара из бетона не является самым дешевым вариантом в краткосрочной перспективе, но в долгосрочной перспективе это очень разумная инвестиция. Это может повысить ценность имущества, и его не нужно будет заменять так быстро, как более дешевые пластиковые модели. Инвестиционные затраты также могут быть компенсированы потенциально доступными скидками.

Бетон настолько прочный материал, что открывает огромное количество вариантов, позволяя даже небольшим участкам земли использовать большие подземные запасы.

Сельские домохозяйства и сельскохозяйственные предприятия в течение некоторого времени полагались на подземные бетонные резервуары, но их многочисленные преимущества теперь используются и в большем количестве городских районов.

Зачем покупать подземный бетонный резервуар для воды

Вода является таким ценным товаром, что важно позаботиться о том, чтобы в вашем доме был резервный запас на случай нехватки воды.

Если вы живете в сельской местности или в отдаленном месте, есть вероятность, что у вас не будет доступа к водопроводу, и вместо этого вам придется искать воду для всех ваших нужд. Резервуары для воды — это самый простой и легкий способ хранения воды, когда она вам нужна, а под землей — гораздо лучший вариант, чем над землей (но об этом ниже).

Подземный бетонный резервуар для воды позволяет либо транспортировать воду из другого места и хранить ее, либо собирать дождевую воду для использования, либо комбинировать оба варианта. Бетонные резервуары могут быть намного больше, и нет риска расколов или утечек, поэтому вы можете хранить гораздо большие объемы воды, когда вам это нужно, предлагая настоящее спокойствие.

Но проблема хранения воды не уникальна для сельской местности, хотя она может понадобиться чаще. Даже если у вас есть доступ к муниципальному водоснабжению, нет никакой гарантии, что не будет нехватки или перебоев в подаче воды. Засухи и длительные периоды жаркой погоды в Австралии означают, что запреты на использование шлангов и ограничения на потребление воды не являются чем-то необычным, и у вас нет возможности обслуживать увядающий сад или запускать стиральную машину так часто, как вам хотелось бы.

Резервуар для воды — это средство пополнения водопроводной воды; экологически чистый способ гарантировать, что вы можете использовать то, что хотите, когда вам это нужно, без ограничений.

Кроме того, используя собственный запас воды, вы не только поможете защитить окружающую среду, но и сэкономите свой банковский счет. Сокращение количества воды, которую вы потребляете из своего обычного источника, может снизить ваш счет, а вместо этого, используя ваши собственные запасы, вам даже не придется идти на какие-либо жертвы.

Подземный бетонный резервуар для воды обеспечивает круглогодичный запас воды, готовой и ожидающей, когда она вам понадобится.

В дополнение ко всем другим преимуществам наличие подземного бетонного резервуара для воды также помогает повысить безопасность. К сожалению, с ее палящими температурами и лесными массивами Австралия подвержена пожарам. В домах, оборудованных резервуарами для воды, есть резерв, который можно использовать для более быстрой борьбы с пожарами, если и когда возникнет такая необходимость.

Основные различия между наземными и подземными резервуарами

Если вы хотите иметь собственное водоснабжение с минимумом хлопот, вы можете подумать, что наземный резервуар является очевидным вариантом. Однако, поскольку подземные резервуары для воды предлагают множество различных преимуществ, это решение стоит рассмотреть более подробно.

Первое и самое яркое различие между надземными и подземными резервуарами — это физическое присутствие. Каждая 1000 литров воды занимает кубический метр, поэтому большой резервуар может представлять собой большое пятно на горизонте, и не у всех есть место для этого. Переместив резервуар под землю, он остается вне поля зрения, независимо от того, насколько он велик.

Еще одним преимуществом является то, что установка подземного резервуара означает, что вода будет намного прохладнее, а это в сочетании с недостатком света означает, что рост водорослей исключен. Это продлевает срок службы такого оборудования, как насосы и клапаны, и гарантирует, что качество воды останется высоким и пригодным для использования в помещении, а не только в саду.

Несмотря на то, что в Австралии теплый климат, есть районы, особенно южная Виктория и Тасмания, где вероятны холодные периоды с резким понижением температуры. Если у вас есть наземный резервуар, есть опасность, что вода замерзнет, ​​если у вас нет системы изоляции, чтобы предотвратить это. Это может значительно увеличить стоимость.

Установка подземных резервуаров займет больше времени, а также будет стоить дороже по сравнению с надземными резервуарами для воды. Однако это лишь краткосрочные затраты, так как в долгосрочной перспективе подземный резервуар может сэкономить больше денег. Срок службы наземного резервуара ограничен, в то время как срок службы подземного резервуара, особенно из прочного материала, такого как бетон, практически не ограничен. Добавьте к этому такие преимущества, как температурный контроль и биологический рост, и вы получите значительные экономические преимущества.

Преимущества подземных бетонных резервуаров по сравнению с другими материалами

После того, как вы решили инвестировать в подземный резервуар для воды, вы решите сделать дополнительный выбор в отношении типа материала, который вы хотите использовать.

Пластик является одним из наиболее распространенных материалов для резервуаров для воды, чаще всего полиэтиленом, и представляет собой дешевый и простой вариант. Он бывает самых разных форм и размеров, и, поскольку он не подвержен коррозии, он отлично подходит для мест, близких к океану и подверженных воздействию соленой воды.

При использовании под землей система баллонов часто используется для обеспечения определенной степени прочности. Это включает в себя металлический каркас, поддерживающий мешок из ПВХ, резины или пластика. Существует отдельный производственный стандарт для резервуаров для воды, использующих систему мочевого пузыря, AS/NZ4766:2006. Необходимо позаботиться о том, чтобы убедиться, что материал, из которого изготовлена ​​камера, совместим с питьевой водой.

Несмотря на дополнительную прочность полипластиковых резервуаров для воды, они по-прежнему ограничены относительно небольшими размерами. Для любого резервуара объемом более 10 000 литров обычно рекомендуется более прочный материал.

Другим недостатком полиэтилена является то, что когда его необходимо заменить — а это произойдет, поскольку срок его службы ограничен — возможности его переработки серьезно ограничены. Очень немногие продукты могут быть изготовлены из переработанного поли, и большая часть из них обречена оказаться на свалке.

Стальные резервуары стали современной заменой резервуаров из оцинкованного железа, которые предлагались в прошлом, и имеют внутреннюю облицовку из пищевого полимера. Это часто называют Aquaplate.

9Баки 0006 Aquaplate обладают хорошей износостойкостью и часто имеют гарантию около двадцати лет, а могут и дольше. Они легкие, что облегчает их транспортировку и установку. Мембрана внутри бака устойчива к коррозии, поэтому, если она не повреждена, риск ржавчины отсутствует.

Очистка и техническое обслуживание могут привести к повреждению внутренней облицовки, если не соблюдать надлежащий уход, что может сократить срок службы резервуаров для хранения воды. Неосторожная установка или транспортировка также могут повредить внутреннюю часть, поэтому ее следует тщательно осмотреть.

Если вам нужен подземный резервуар, Aquaplate, вероятно, не лучший вариант из-за его легкого веса. Грунтовые воды и затопление могут привести к тому, что резервуары поднимутся и всплывут, особенно когда они пусты, если только они не достаточно прочны, чтобы оставаться на месте.

В отличие от резервуаров Aquaplate и пластиковых, бетон является невероятно прочным материалом. Большинство производителей дают гарантию на свой бак не менее 30 лет, но вы можете ожидать, что она прослужит гораздо дольше.

Бетон используется в течение многих лет в сельской местности. Преимущества использования бетона означают, что он быстро стал предпочтительным материалом и для городских домохозяйств. Его прочность и пригодность для использования под землей предоставили новые возможности для хранения воды, позволяя домовладельцам устанавливать резервуары под подъездными путями или на заднем дворе.

Бетонные резервуары могут быть установлены очень больших размеров, обеспечивая полное решение для воды в доме, невидимое и вне поля зрения.

Качество воды из бетонных резервуаров отличное, ее можно использовать для питья. Кроме того, бетон удерживает воду намного холоднее, чем любой другой материал, поэтому вероятность появления водорослей или другого роста гораздо ниже.

Поскольку бетонные резервуары рассчитаны на нагрузку, они чрезвычайно прочны, и нет риска, что они поднимутся и сместятся. Они также устойчивы к ржавчине, плавлению и горению, поэтому являются идеальным материалом для помещений, подверженных пожарам.

Вариантов формы бетонных резервуаров меньше, но ситуация постепенно улучшается. Как правило, вы можете либо купить предварительно отлитый размер и форму, либо выбрать литье, которое будет завершено на месте.

Вторичная переработка не является проблемой из-за чрезвычайной прочности бетонного резервуара для воды, но если возникает необходимость, бетон является экологически чистым материалом.

Методы производства

Изготовление подземных бетонных резервуаров для воды требует больше времени, чем другие типы материалов, которые можно просто бросить на место. Но как только бетонный резервуар будет создан, дополнительная работа будет стоить того, потому что он чрезвычайно прочен и более или менее прослужит дольше любого другого типа материала.

Такого рода инвестиции могут даже увеличить стоимость недвижимости, потому что это такой полезный актив.

Бетонные резервуары для воды могут быть изготовлены на месте, но мы изготавливаем их в закрытых заводских условиях. Причина, по которой мы решили сделать это, заключается в том, что природная среда может быть настолько изменчивой, что невозможно быть уверенным, что бетон будет подвергаться воздействию именно тех условий, которые обеспечивают оптимальное формирование. Изготовление бетонных резервуаров для воды на месте может привести к образованию микротрещин, поэтому этот метод далеко не идеальный для использования.

Производство материала на нашем заводе означает, что мы можем адаптировать размеры в соответствии с требованиями, например уменьшить общую высоту или сделать крышку толще.

Поскольку подземные резервуары для воды могут выдерживать нагрузку, важно, чтобы они были изготовлены из материалов, способных выдерживать нагрузку. Все наши резервуары изготовлены из высокопрочного бетона, созданного в соответствии с очень строгими стандартами; это гарантирует, что он быстро отверждается до требуемой высокой прочности 72 МПа.

МПа (мегапаскали) — это способ измерения прочности бетона, который заменяет psi (фунты на квадратный дюйм) в качестве оценки, используемой во многих странах мира, включая Австралию.

Как правило, все, что имеет МПа более 41, считается высокопрочной комбинацией; 17 — это обычная степень МПа, наблюдаемая в большинстве жилых помещений. Считается, что давление более 41 МПа подходит для крупных конструкций, таких как мосты и здания. Около 40 лет назад считалось, что 76 МПа является максимально достижимым МПа, но теперь известно, что это не так, и к 2010 году здания в США были построены с МПа 131.

В нашем производственном процессе бетон заливается с прочностью 50, и после 28 дней выдержки достигается полная прочность 72 МПа.

Эта цифра демонстрирует, насколько на самом деле прочны наши бетонные резервуары для воды.

Популярные размеры

Подземные бетонные резервуары для воды представлены в различных размерах и доступны в больших размерах, подходящих для решения всего дома.

Мы предлагаем три основных размера наших подземных бетонных резервуаров для воды: 6700 литров, 11700 литров и 22500 литров.

– Резервуар для воды 6700 имеет размеры 2100 мм в высоту, 2100 мм в ширину и 1800 мм в длину и весит 4,1 тонны.
– Резервуар для воды 11700 имеет размеры 2400 мм в высоту, 2400 мм в ширину и 2400 мм в длину, имеет кубическую форму и весит 7,1 тонны.
— резервуар для воды 22500 имеет размеры 2600 мм в высоту, 2400 мм в ширину и 4400 мм в длину и весит 11,7 тонны.

Преимущества подземных бетонных резервуаров

Преимущества наличия резервуара для воды неоспоримы, но как только вы приняли решение об его установке, вам нужно будет решить, следует ли его размещать и какие материалы выбрать.

Подземный бетонный резервуар имеет огромное количество преимуществ и является отличным выбором как для сельской, так и для городской установки по целому ряду причин.

Если вы живете в городе, у вас может не быть столько свободного места на улице, а то, что у вас есть, не должно быть перегружено большим непривлекательным резервуаром для воды. Даже если вы живете в сельской местности и у вас больше места на открытом воздухе, наземный резервуар может быть настоящим бельмом на глазу и испортить красивую панораму.

Подземные бетонные резервуары полностью скрыты от глаз и выполняют те же практические функции. Если у вас мало места, это не имеет значения, поскольку они достаточно прочны, чтобы располагаться под подъездной дорогой, дорожкой или садом, и их не нужно полностью изолировать от пешеходного движения. Это дает гораздо больше возможностей для выбора размера резервуара, который вы действительно хотите, вместо того, чтобы ограничиваться физическими размерами над землей.

Если вы беспокоитесь о воздействии на окружающую среду, бетон — отличный вариант, так как это экологичный выбор для резервуаров для воды. А поскольку в нее не добавляются химикаты, а также нет металлических или пластиковых побочных продуктов, вода из резервуара не будет ни испорчена, ни иметь неприятный вкус.

Под землей всегда прохладно, а это, в свою очередь, уничтожает рост водорослей. Это приводит к гораздо лучшему качеству воды из резервуара и предотвращает засорение насоса и клапанов и их повреждение из-за роста водорослей.

Методы строительства и соблюдение законодательства

Иметь подземный бетонный резервуар для воды не так просто, как просто разместить окурок на заднем дворе, поскольку для того, чтобы установка была законной, необходимо выполнить длительные требования и юридические требования.

В соответствии со Строительным кодексом Австралии резервуары для воды классифицируются как конструкции и рассматриваются в соответствии с разделом 10b и поэтому должны соответствовать обычным критериям строительных норм.

Резервуары, устанавливаемые в землю, должны находиться на определенном расстоянии от очистных сооружений в соответствии со стандартом AS/NZS 1547, который предусматривает горизонтальное пространство, которое должно находиться между ними.

Резервуары из полиэтилена, расположенные над землей, должны соответствовать требованиям AS/NZS 4766, но все, что не подпадает под действие этого законодательного акта, например, подземные резервуары, должны считаться прочными и водонепроницаемыми.

AS/NZS 1546.1 и AS/NZS 4766 могут быть использованы для оценки того, были ли выполнены эти критерии при таком типе проверки, проводимой инженером-строителем.

Любые продукты или материалы, которые предназначены для подключения к водопроводу, должны соответствовать стандартам, установленным Национальной схемой сертификации сантехнических изделий, и быть в одобренном списке, как описано в AS/NZS 5200. Это требование указано в Кодекс Австралии.

Существует ряд других стандартов, которым должны соответствовать резервуары для дождевой воды:

• AS/NZS 1546.1 – локальные установки для бытовых сточных вод
• AS/NZS 4020 – требует проверки любых материалов или продуктов, которые будут контактировать с питьевой водой
• AS/NZS 3500 – канализация и водопровод
• AS 5200.000 – дополнительные технические условия на дренажные и сантехнические изделия
• AS 5200.026 – Дополнительные технические условия на дренажные и сантехнические изделия для резервуаров для хранения холодной воды
• AS 3735 – бетонные конструкции, задерживающие жидкости

Процесс установки

Установка подземного бетонного резервуара для воды начинается с создания узла на заводе, изготовленного в соответствии со стандартами, необходимыми для конкретного объекта. В установках, где требуется дополнительная прочность, допустимая нагрузка водяного бака может быть увеличена.

Сверху стандартных резервуаров можно разместить 300 мм земли, но крышки могут быть изготовлены таким образом, чтобы выдерживать большие нагрузки до 2 метров земли. Поверх резервуаров также можно укладывать бетонные плиты толщиной до 200 мм.

Одна из самых больших проблем в процессе установки, которая может заставить домовладельцев поначалу склониться к наземному резервуару, — это земляные работы. Чтобы танк достаточно глубоко вошел в землю, чтобы его не было видно и чтобы он не всплыл, важно создать достаточно большую яму. И наоборот, также важно, чтобы отверстие не было больше, чем оно должно быть, чтобы сохранить целостность земляной конструкции, окружающей установку и помогающей обеспечить поддержку.

Хотя в краткосрочной перспективе это небольшое неудобство, после установки резервуара для воды и замены или удаления земли долгосрочные преимущества выбора подземного резервуара намного перевешивают недостатки.

Текущие рекомендации по использованию

Вода, собранная в подземный бетонный резервуар, должна быть пригодна для питья без дополнительной фильтрации или кипячения. Тем не менее, молодые, пожилые люди или люди с ослабленной иммунной системой могут предпочесть принять меры предосторожности перед употреблением.

Самое главное следить за окружающей средой, чтобы убедиться, что вода не загрязняется.

Если поблизости растут какие-либо опасные растения, их следует обрезать и обрезать. Водосточные желоба следует регулярно осматривать, чтобы убедиться, что в них нет трупов мелких животных или птиц, что может быть частой проблемой.

Хлорирование воды обычно не требуется, и Комитет по гигиене окружающей среды в Австралии не рекомендует это в качестве необходимой меры, за исключением случаев, когда необходимо решить конкретную проблему. Использование хлора только дезинфицирует воду в резервуаре в это время; это не повлияет на новую воду, добавленную позднее.

Основное техническое обслуживание и ремонт

Поскольку наши бетонные резервуары для подземных вод изготавливаются с использованием бесшовных форм, в наших блоках нет соединений. Это означает, что нет уязвимых мест, в которых могут образоваться утечки, что создает гораздо более безопасный и долговечный резервуар.

Тем не менее, важно проводить периодические проверки и техническое обслуживание, чтобы ваш резервуар для воды оставался в идеальном состоянии.

Круглые резервуары обычно производят больше осадка, чем квадратные или прямоугольные резервуары, из-за более ограниченного движения, но важно регулярно проверять каждый тип резервуара на наличие осадка. Вам не нужно проверять резервуар чаще, чем раз в два года, если вы не подозреваете, что в нем накапливается избыточный осадок.

Квалифицированный сантехник должен проводить плановую проверку клапанов предотвращения обратного потока каждые 12 месяцев.

При первой установке бака у воды может быть необычный вкус, но после однократной промывки бака он должен исчезнуть. Если когда-нибудь в будущем вода приобретет необычный вкус, вам следует проверить бак и впускные отверстия на загрязнение и при необходимости принять корректирующие меры.

Часто задаваемые вопросы

Если вы раньше не использовали резервуар для воды, у вас могут возникнуть нерешенные вопросы об их использовании. Вот ответы на некоторые из наиболее распространенных часто задаваемых вопросов:

Для чего я могу использовать воду в моем аквариуме?

Вода, собранная в вашем резервуаре, может быть резервной для самых разных бытовых и личных нужд, а также для орошения вашего сада. Запас воды для бытовых приборов, таких как посудомоечная и стиральная машины, туалет и ванная комната, может быть получен из вашего резервуара, и при условии отсутствия известных загрязнителей в этом районе воду также можно безопасно пить без какой-либо дальнейшей фильтрации.

Могу ли я переместить наземный резервуар для воды под землю?

Наличие подземного резервуара для воды многообразно, поэтому, если у вас уже есть существующий резервуар, вам может быть интересно, можно ли просто переместить его под поверхность.

Наличие резервуара, подходящего для подземного использования, является сложной задачей, поскольку необходимо учитывать ряд различных факторов, а также условия окружающей среды будут сильно различаться. По этой причине большинство производителей сказали бы, что их наземные резервуары не подходят для использования в земле.

В отдельных случаях вы можете частично закопать надземный резервуар, но при этом вы не получите всех преимуществ, которые предлагает подземный резервуар. Кроме того, вам нужно будет попросить инженера подтвердить, сможет ли бак выдержать давление, а также удержать свое положение, не всплывая.

Сколько времени потребуется, чтобы набрать воду?

Скорость, с которой наполняется ваш резервуар для воды, зависит от экологических и климатических условий в вашем городе и штате. Однако, как показывает пример, осадки со скоростью 1 мм в час, падающие на один квадратный метр крыши, производят один литр воды для резервуара.

Имеются ли какие-либо субсидии или скидки?

Правительство Австралии очень заинтересовано в том, чтобы побудить владельцев домов увеличить использование резервуаров для воды, поэтому по всей Австралии действует ряд льгот и скидок.
