Наружные стены монолитных зданий — Студопедия

Вариант армирования проема во внутренней стене

План стен

Стеновая система с широким шагом несущих стен

(Вариант 2)

Рис.1. Стеновая конструктивная система монолита.

По краям стен и проемов устанавливают вертикальные каркасы или гнутые стерж­ни, приваренные к вертикальным сеткам. Гнутые стержни располагают и в местах пере­сечений стен. При процессе возведения стен соблюдают непрерывность армирования.

В наружные стенки приставных лоджий прокладывают теплоизоляционные вкладыши.

Рис.2. Узлы армирования внутренних стен.

Монолитные перекрытия в конструктивной стеновой системе работают как не­разрезные балочные системы или как плиты, защемленные по трем или четырем сторо­нам (рис. 3.). Армирование плит перекрытий производят арматурными (сварными или вязанными) сетками. Сетки укладывают в нижнем сечении плиты, а в местах опирания на вертикальные стены — в верхнем сечении. В местах опирания плит на наруж­ные стены прокладывают теплоизоляционные пакеты. Теплоизоляцию плиты перекры­тия соблюдают при устройстве лоджий и балконов. В конструкциях монолитных зданий допускается устройство перекрытий из сборных панелей.

Рис.3. Планы перекрытий монолитного здания стеновой конструктивной системы.

Каркасная конструктивная система монолита представляет свободу в плани­ровке жилых помещений, а также возможность устройства нежилых объемов (магази­ны, кафе, рестораны) в нижних этажах зданий (рис.4). Также как и в стеновой системе соблюдают принцип непрерывного армирования при возведении несущих конструкций. Колонны армируют вертикальными стержнями с замкнутыми хомутами или вертикальными каркасами. Монолитные перекрытия арми­руют меж колоннами сетками и под колоннами, рассчитанными на усилия от продавливания. Вариантами каркасной системы служат конструктивные системы с плоскими пилонами (плоские колонны) (рис. 5 и 6). Они могут быть решены как с устройством ригелей в плоскости перекрытия, так и без них. Так же, как и каркасные системы, они обладают свободой планировочных решений, но имеют некоторые недостатки по сравнению с каркасной системой:

— колонны заменены плоскими участками стен, более развитыми по сравнению с сечением колонн;

— при ригельной системе появляются балки в интерьере помещений.

Рис.4. Каркасная безригельная система.

Рис.5. Конструктивная безригельная система с несущими пилонами.

Рис.6. Конструктивная система монолита с несущими пилонами.

Следует отметить, что с точки зрения конструктивного решения ригельная систе­ма имеет преимущества перед безбалочной в связи с упрощением армирования пере­крытий, не требующих усиления его надколонной части.

Габариты пилонов колеблются 200-250×1200-1500 мм. Армирование пилонов на­значают по расчету.

Каркасная система с плоским перекрытием коробчатого типа (рис. 7) приме­няют при большом шаге расстановки колонн — 7,2×7,2 м или 9х9 м.

Рис.7. Каркасная система с плоским перекрытием коробчатого сечения.

Плоская плита перекрытия высотой в 400 мм представляет собой систему пере­крестных балок (ребер) с уложенными между ними вкладышами из теплоизоляционных материалов (пенополистирол, минераловатные плиты и пр.). Верхняя (толщиной 60 мм) и нижняя (толщиной 50 мм) плоскости плиты связаны между собой ребрами. Верхняя и нижняя плоскость плиты армируется конструктивными сетками, а ребра — сварными или вязаными каркасами. По осям колонн располагают основные балки шириной порядка 400 мм и армируют рабочей арматурой. Второстепенные (дополнительные) балки, иду­щие с шагом 600 мм, имеют ширину 120-150 мм, их армирование конструктивное.

Каркасная система с плоским коробчатым перекрытием имеет большую несу­щую способность, хорошие звукоизоляционные свойства и достаточно проста в изготовлении.

Наружные стены монолитных зданий могут иметь многовариантные решения:

— стены полностью монолитные;

— стены слоистые с монолитным железобетонным слоем;

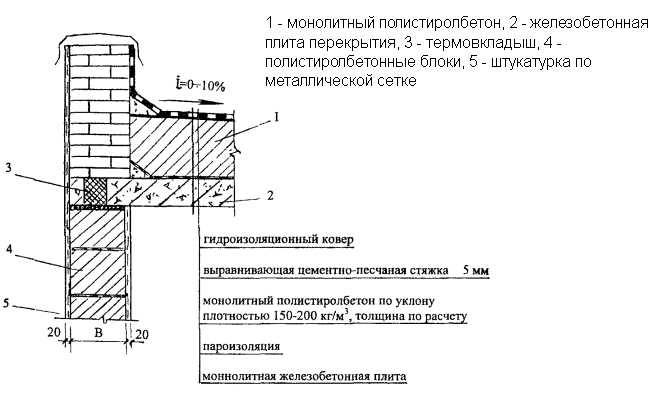

— стены, выполненные из не бетонных материалов (кирпич, ячеистобетонные и керамзитобетонные блоки).

Полностью монолитные стены возводят из бетона плотностью 1000-1400 кг/м³ . Современные требования строительной теплотехники ограничивают их применение южными районами страны.

Монолитные слоистые наружные стены имеют внутренний несущий железобе­тонный слой, а для выполнения наружного слоя существует ряд модификаций: —

А — наружный монолитный слой;

Б — наружный слой из кирпичной кладки;

В — с наружной облицовкой железобетонными скорлупами.

А — Монолитные слоистые наружные стены (рис. 8) возводят непосредствен­но на строительной площадке с предварительной установкой в опалубку термопакетов. После чего производят одновременное бетонирование наружного (не менее 70 мм) и внутреннего слоев. В уровне перекрытия бетонные слои стены соединяют бетонными шпонками. Между шпонками укладывают несгораемый утеплитель, играющий роль по­этажного разделителя.

Б — Монолитная наружная несущая стена с наружным слоем из кирпичной кладки (рис. 9)

В первую очередь возводят внутренний монолитный слой, к которому при помо­щи анкеров крепят утеплитель. Для соединения внутреннего монолитного слоя и кир­пичной кладки закладывают металлические связи, на которые накалывают утеплитель.

Рис.8. Монолитная слоистая наружная стена.

Монолитная плита перекрытия заходит за несущий внутренний бетонный слой наружной стены в виде решетки с гнездами утеплителя. При перекрытиях, выполнен­ных из сборных железобетонных плит, в теле стены устраивают монолитный пояс, свя­занный арматурой со сборными элементами перекрытия.

По высоте стены в уровне перекрытия устанавливают по наружной поверхности облицовочную плитку под кирпич.

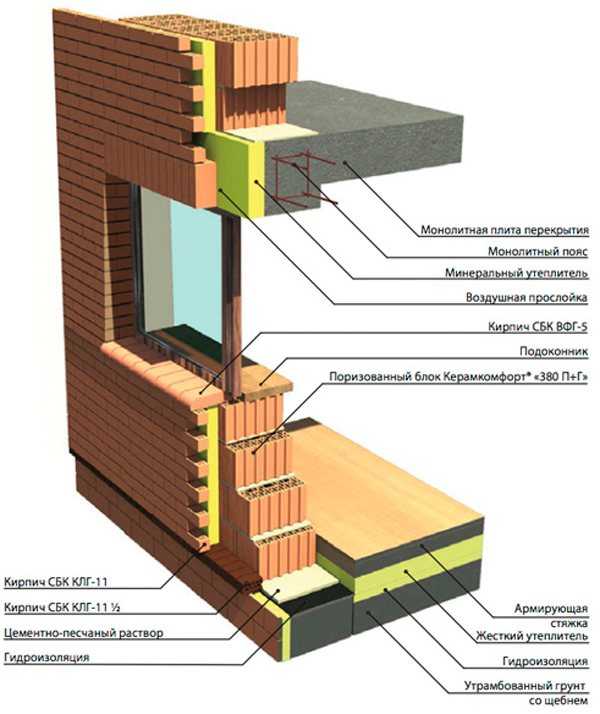

Рис.9. Монолитная слоистая наружная стена с облицовкой кирпичом.

В — Трехслойная монолитная наружная стена с наружной облицовкой железобе­тонными скорлупами (рис. 10). Скорлупа может иметь любую конфигурацию сечения.

Монолитная плита перекрытия, как и в описанном выше варианте, заходит за внутренний железобетонный слой стены в виде решетчатой конструкции с гнездами утеплителя.

Технология производства такой конструкции предусматривает в первую очередь установку и крепление к перекрытию и внутренним поперечным монолитным стенам железобетонных скорлуп. Затем на скорлупу с внутренней стороны наклеивают утепли­тель. После чего приступают к армированию и бетонированию в щитовой опалубке вну­треннего несущего слоя стены. Перекрытие, как и в варианте Б — может быть решено с применением сборных плит.

Рис.10. Монолитная слоистая наружная стена с облицовкой железобетонными скорлупами.

чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

Разрез здания считается важной частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры. Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Нормативные документы

Разрез дома, планы и чертежи фасадов создаются в общей система ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1.0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметов, их названия, толщину линий. При выполнении разрезов здании важно обязательно их учитывать.

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

• Высота потолков стандартных жилых помещений – не больше 3 м;
• Промышленного каркасного здания будет выше – от 3,3 м;
• Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота;
• Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа важно определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации помещению в здании важно уделить особое внимание.

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

• Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
• Спальни следует создавать маленькими, а гостиную – просторной;
• Увлечения жильцов тоже следует учесть. Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
• Спальню детей стоит планировать возле комнаты родителей;
• Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
• Сохранению тепла будет способствовать тамбур или утепленная веранда;
• При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м. пространства;
• Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

• Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
• Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
• Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Заключение

Чертеж разреза здания – очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно. При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправлять, когда дом уже построен.

Оформление разрезов зданий

Разрезы изображаются в виде сечения вертикальной плоскостью, проходящей, как правило, через оконные и дверные проемы. Разрезы выполняются так, чтобы с достаточной ясностью выявить объемно-пространственное и конструктивное решение здания, высокую координацию всех его элементов. Различаются продольный и поперечный разрезы, в случае необходимости выполняют местные разрезы с целью выявления особенностей архитектурно-инженерного решения проектируемого объекта.

Разрезы выполняют между конструктивными элементами, последние можно рассекать поперек (кроме колонн). Направление взгляда для изображения разрезов следует принимать по плану снизу вверх и справа налево. В названиях чертежей пишут: «Разрез 1—1», «Разрез 2—2». На разрезах показывают все конструктивные элементы, расположенные в пределах секущей плоскости и непосредственно за ней (рис. 1).

Рис 1. Пример оформления разреза здания.

Все конструктивные элементы обводят основной линией.

На чертежах разрезов наносят:

— координационные оси,
— расстояние между ними и привязку наружных стен к крайним координационным осям,
— вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений,
— вертикальные размеры оконных проемов и т.д.,
— горизонтальные цепочки размеров,
— отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли,
— состав перекрытий и покрытий с указанием названий, составляющих их конструкций и материалов.

Назначение архитектурных разрезов — изображение композиционно- пространственного решения здания и его связи с окружающей средой. Поэтому элементы, попавшие в сечение, в разрезах можно показать условно. В этом случае плоскости сечений чаще всего заливают черной тушью. Однако если планы решены в другой технике (разведенная тушь, цвет и т.д.), то при выполнении используют те же приемы, что и при выполнении планов.
Все, что находится за плоскостью сечения — окна, двери, элементы внутренней отделки, оборудование и мебель — обводят тонкой черной или цветной линией в соответствии со стилем выполнения планов.

Если разрезы выполняются в крупном масштабе, то плоскость сечения оставляют белой, а интерьер, как главный элемент разреза, выполняют в черно-белой графике (рис. 2) однотонной отмывкой или полихромно, применяя акварель или, что более современно, темперу или гуашь. При этом изображение интерьера может быть и плоскостным, и объемным.

Рис. 2. Пример оформления разреза здания.
Рис. 3. Пример оформления разреза здания коттеджа.
Рис. 4. Архитектурный разрез здания.
Рис. 5. Конструктивный разрез здания.

Если интерьер помещения изображают объемно, на чертеже строят тени, падающие от него при прямом или рассеянном свете (этот принцип применяют крайне редко). Наиболее распространенным является прием перспективного изображения той части интерьера, которая находится за плоскостью сечения.
На архитектурных разрезах не показывают фундаментов, а уровень земли, попавшей в разрез, обозначают сплошной толстой линией.

В разрезе при простановке размеров выносят основные координационные оси, а высотные уровни обозначают отметками. На чертежах разрезов выполняют антураж — природное или архитектурное окружение в соответствии с общей композицией и графическим решением всех чертежей проекта.

В учебных чертежах объединяют некоторые свойства конструктивных и архитектурных разрезов, одновременно изображая на чертеже попавшие в сечение конструкции и элементы интерьера. В этом случае должны быть проставлены все необходимые размеры и отметки.

Размеры и отметки проставляются снаружи и внутри разреза.

Источник:

книга: Художественно-графическое оформление архитектурно-строительных чертежей.

Изд-во Архитектура-С. Москва, 2004.

Учебное пособие.

Автор: О.В. Георгиевский

распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:

Координационные оси и линии уровней

• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.

Нанесение контуров наружных и внутренних стен

• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок. Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.

Оконные и дверные проемы

• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.

Простановка высотных отметок и размеров

• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.

Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.

Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

• Общая длина – 5610 миллиметров
• Общая ширина – 2200 миллиметров
• Ширина марша – 1000 миллиметров
• Зазор между маршами – 200 миллиметров
• Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним. По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.

Смотрите также

• Акриловый матовый лак для стен
• На стене социальная сеть
• Какая толщина межкомнатных стен из газобетона
• Как оформить стену в стиме
• Каким материалом можно отделать стены на кухне
• Защита стен в спортивных залах
• Утеплить ппу стены
• Как крепится водосточная труба к стене
• Фото полукруглые стены
• Как сделать объемное дерево на стене своими руками из туалетной бумаги
• Чем замазывать провода в стене

что это, плюсы и минусы

Все чаще на рынке новостроек можно встретить предложения вложиться в монолитный дом. В чем его преимущества, а главное, какие могут быть у него недостатки, разбирается «РБК-Недвижимость»

Фото: Shutterstock

• Что это
• Как строятся
• Плюсы и минусы
• Шумоизоляция

Что такое монолитный дом

Монолитный дом — это конструкция, возведенная способом, при котором весь каркас здания, внешние стены и основные перекрытия отливаются из бетона, образуя единую конструкцию без швов и соединений. Так строятся не только многоквартирные дома, но и частные коттеджи и другие объекты. Считается, что монолитные дома наиболее долговечны и могут стоять 100–150 лет. Такая конструкция не пропускает влагу и ветер, устойчива к землетрясениям.

www.adv.rbc.ru

Фото: Vasiliy Skuratov/Pexels

Типы монолитных домов

Основные стены выполнены полностью из бетона, а вот внутренние перекрытия и основные элементы могут быть из разных материалов. Здесь выделяют два основных типа:

• монолитно-каркасные здания. При их создании в основе каркаса на фундамент устанавливают забетонированные колонны, которые формируют костяк всего строения. Между этими столбами уже выстраиваются стены, залитые также бетоном. Внутренние перекрытия могут быть сделаны из вспененного бетона или стеновых панелей;
• монолитно-кирпичные здания. Для возведения стен комнат и других помещений внутри здания используется кирпичная кладка. Часто используют пустотелый кирпич. Он же может быть применен для отделки дома снаружи;
• иногда можно встретить и дом с монолитной структурой, когда абсолютно все стены и перегородки выполнены из литого бетона.

Технологии строительства монолитных домов

Возведение монолитного дома отличается тем, что практически все работы проводятся на месте. В отличие от панельных или других типов домов, для этого типа все материалы привозят на точку строительства. Сначала заливают фундамент, который чаще всего представляет собой метровую бетонную плиту, при необходимости усиленную забивными сваями. Фундамент укрепляют арматурой, которая становится поясом каркаса.

Затем начинается возведение литых бетонных стен. Прямо на месте собирают конструкции, которые остановятся формой для заливки бетона. Опалубки, так называются эти системы, могут быть сделаны из разных материалов — дерева, стали или алюминия. Часто используется современный материал полистирол.

Опалубка может быть съемной, когда она отсоединяется от уже засохшей и готовой стены и перемещается на уровень выше. Это наиболее экономичный вариант. Несъемная же конструкция остается в стене, служа дополнительной крепости стен и тепло- и звукоизоляции. Так поступают чаще всего при строительстве частных малоэтажных домов.

Фото: Quang Nguyen/Pexels

За счет того, что опалубки представляют собой сборные элементы, в архитектуре монолитного здания нет ограничений. Оно может быть круглым или полукруглым, иметь форму многогранника. Это позволяет воплощать любой индивидуальный дизайн здания, что особенно ценится при строительстве частных коттеджей.

Бывают опалубки, которые изготавливаются промышленным способом — тоннельные, их привозят на объект уже готовыми и изменить такие конструкции невозможно. Но создаются они по индивидуальному проекту, поэтому никаких ограничений по форме здания не возникает.

Плюсы и минусы монолитных домов

Для многих монолитный дом — синоним надежности и качества. Новостройки все чаще возводят именно таким способом. Достоинств у него действительно много:

• высокая скорость возведения. Многоэтажный дом можно построить за год-два. Правда, панельные дома можно построить еще быстрее;
• прочность достигается отсутствием швов и возможных щелей. Износостойкость таких зданий может превышать 100 лет. Монолит также отличается высокой сейсмоустойчивостью;
• небольшая усадка. За счет цельности конструкции дом равномерно усаживается, трещины в стенах при этом минимальны. Если вы строите частный дом таким способом, заселяться в него можно почти сразу, не боясь начинать отделочные работы;
• звуко- и теплоизоляция внешних стен;
• индивидуальный дизайн — большой плюс для застройщика, при монолитном строительстве нет ограничений в архитектуре. Можно сделать первые пять этажей типовыми, а верхние три — каждый с индивидуальным дизайном, добавить подземный паркинг;
• широкая возможность перепланировки. Несущие стены в монолите — внешние. Все внутренние стены, как правило, можно двигать и убирать. Более того, многие застройщики сдают монолитные дома без внутренних стен в квартирах, чтобы собственники могли самостоятельно спланировать проект;
• ровные стены, которые достигаются опалубками, считаются преимуществом, когда квартира сдается без отделки. Необходимо меньше материалов и работ для подготовки к чистовой отделке.

Но есть и недостатки:

• сложность строительства при плохих погодных условиях. Особенно от этого страдают недострои, которые мокнут под дождями и снегом. Длительное негативное воздействие может привести к отсыреванию бетона, плесени на стенах и другим неприятным последствиям. Правда, сейчас используется технология подогрева бетона, которая позволяет строить монолиты даже зимой;
• требуется жесткий контроль строительства на этапе возведения. Поскольку весь дом возводится на месте, строители должны быть профессионалами высокого уровня и понимать, что делают. При строительстве, к примеру, панельных домов строители лишь собирают на месте, как конструктор, детали, сделанные на заводе;
• низкая шумоизоляция, особенно в отношении воздействия на стены. Если кто-то штробит, дрелит или сверлит, за счет цельности стен слышимость будет высокая и на большие расстояния;
• теплоизоляция ниже, чем в кирпичных домах. Если застройщик не справился с задачей утепления наружных стен, есть риск, что в квартирах всегда будет прохладно, особенно зимой;
• относительно высокая стоимость. Из-за преимуществ перед другими типами зданий жилье в монолитных домах стоит дорого. Стоимость квартиры будет выше, чем в панельных и даже некоторых кирпичных домах.

Шумоизоляция в монолитном доме

Вопрос шумоизоляции в многоквартирных домах для покупателей всегда стоит остро. Многие ошибочно считают, что монолитные стены обеспечивают хорошую защиту от соседского шума. На самом же деле наоборот — именно за счет монолитности конструкции любой шум по стене передается вверх, вниз и через стену. Особенно это касается работ по проделыванию отверстий в стене: штробления, сверления и ударов молотком. Все эти звуки сильно резонируют.

Так называемый воздушный шум тоже проблема в таких строениях. Волны звука из динамиков, будь то телевизор, радио или музыкальный инструмент, ударяются о стену и точно так же передаются в соседние квартиры.

Фото: Shutterstock

Чтобы обеспечить полную звукоизоляцию, недостаточно просто толстых стен, требуется и звукоизоляция полов. В современных домах она выполняется редко, особенно в квартирах, которые сдаются без отделки. Даже при стенах толщиной 200–250 мм слышимость в квартирах остается высокой.

Проблему шумоизоляции в монолитных домах хорошо решает дополнительное усиление стен и пола с помощью конструкций со звукоизоляционными материалами. Важно не только сделать изоляцию в своей квартире, усилить пол и стены, но и договориться с соседом сверху, чтобы и он установил защиту от шума на пол. Тогда будет защита от шума в квартире будет максимальной.

Комментарии экспертов

Мария Литинецкая, управляющий партнер компании «Метриум» (участник партнерской сети CBRE):

— Характерная черта жилья, расположенного в монолитном доме, — неровные стены, полы и потолки. Покупая квартиру в монолитной новостройке, имеет смысл присмотреться к вариантам с отделкой. Самостоятельное приведение в порядок поверхностей потребует много строительных материалов, сил и времени.

Стоит обратить внимание и на теплоизоляцию внешних стен. Если утеплитель уложен неправильно, зимой через бреши будет просачиваться холодный воздух. Такую неисправность легко обнаружить с помощью тепловизора, который должен быть у консультантов, помогающих собственникам при приемке квартиры. Покупателям не обойтись без такого специалиста.

Утверждение, что монолитные жилые дома лучше защищены от протечек, — распространенное заблуждение. Объекты, построенные по этой технологии, лишены швов, что, казалось бы, гарантирует герметичность этажей. Но нельзя забывать, что этажи связаны между собой коммуникативными шахтами, где проходят системы водопровода и канализации. Надежную защиту от протечек обеспечивает гидроизоляция «мокрых» зон, которую можно сделать в монолитном, панельном, кирпичном — любом здании.

Требования к планировке квартиры одинаковы для всех типов домов. Например, «мокрые» зоны запрещено переносить как в панельных, так и в монолитных объектах. Монолитные дома отличаются минимальным количеством несущих конструкций. Благодаря этому застройщики предоставляют покупателям максимальную свободу планировки.

Павел Турков, директор департамента девелопмента ГК «А101»:

— В монолитном доме больше возможностей по перепланировке. Квартиры без отделки передаются собственнику без межкомнатных стен — сами комнаты просто размечены рядами пеноблоков. Но собственный проект планировки все равно надо согласовывать, в том числе в БТИ. Согласования с УК, соседями и надзорными органами требует и объединение жилого помещения с летним (например, с неотапливаемой лоджией или балконом), поскольку это нарушает теплый контур здания.

Что касается переноса «мокрых» зон в любом многоквартирном доме вне зависимости от технологии строительства, то он требует сделать гидроизоляцию пола в несколько слоев. Проект нужно заказывать в специализированной организации, после выполнения работ провести проверку, при которой воду на полу в санузле оставляют на два дня, а затем подписать акт освидетельствования скрытых работ, оформить который может только строительная организация с допуском СРО. В противном случае, если произойдет авария или протечка, вам придется заплатить штраф и в полном объеме возместить ущерб соседям.

Если работы в монолитном доме были по какой-то причине приостановлены, как случилось весной 2020 года во время действия мер по нераспространению коронавируса, важно обеспечить объекту правильную консервацию. Самое важное — защитить выпуски арматуры от ржавления, обеспечить водоотведение из пазух котлована и предотвращение оползней. Если это сделано, возобновить работы можно в любое время без каких-либо последствий для конструктива.

Что касается кирпича, то у него лучшие показатели гибкости, которые сильно расширяют варианты конструкций из него, а также шумо- и теплоизоляции. Но это довольно дорогой материал, заметно снижающий скорость и повышающий себестоимость строительства. Поэтому сейчас монолитно-кирпичными строят дома премиум- и элитного сегмента.

Что такое фундамент стволовой стены? | 2020

Стены ствола

являются основой одного из пяти типов фундаментов домов, распространенных в Соединенных Штатах, фундаментов подполья. Вот основы того, как эти короткие стены поддерживают большие дома.

В этой статье

• 1 Что такое стволовая стенка?
• 2 Каковы преимущества фундаментов из стволовых стен?
• 3 Как устроены фундаменты из стволовых стен?
• 4 Из чего делают фундаменты из стволовых стен?
• 5 В чем отличие стволовой стены от монолитного фундамента?

Что такое стволовая стенка?

Тип фундамента, распространенный в большей части Соединенных Штатов, стволовые стены короткие (до нескольких футов или высоты подполья) и прикреплены к бетонному основанию. Обычно они используются в домах с подпольем, вентилируемым или невентилируемым, и особенно распространены в Калифорнии, Техасе, на Северо-Западе и Юге. Они также популярны среди архитекторов, проектирующих дома в районах, где часто происходят землетрясения.

Стволовые стены не будут использоваться в домах с полноценными подвалами, распространенными в большей части Средней Атлантики и Северо-Востока, а также на Среднем Западе, или в домах, приподнятых над опорами, чтобы стоять выше уровня наводнения, как в домах, построенных в некоторых прибрежных районах. .

Каковы преимущества фундаментов из стволовых стен?

Существует множество причин, по которым широко распространены фундаменты подполья со стволовыми стенками. Вот некоторые из наиболее важных:

1. Они надежны. Ствольные стены передают нагрузку от дома на фундамент (часто распорный фундамент с более широкой нижней частью), а затем распределяют его на большую площадь.
2. Они защищают сам дом. Подняв основание дома, его стены защищены от затопления и некоторых других опасностей окружающей среды.
3. Они обеспечивают легкий доступ к водопроводу, электропроводке и другим механическим системам по сравнению с плитным фундаментом.
4. Конечным результатом может стать более красивый дом. При поднятии основания дома поднимается вся конструкция.

Особый случай: Если участок, на котором вы строите, находится на склоне, у столбового фундамента есть определенные преимущества, заключающиеся в том, что его высота может варьироваться в зависимости от высоты земли в разных точках. (В таких ситуациях количество бетона, необходимое для плитного фундамента, может быстро стать дорогим.)

Как сооружаются фундаменты из стволовых стен?

Несмотря на то, что существуют разные способы построения стен ствола, несколько первых шагов являются общими для всех:

1. Очистить сайт. Удалите все растения и другой мусор. Вы захотите удалить все большие пни, а также уточнить у местных властей, что деревья на участке не защищены.
2. Уплотнить земляное полотно. Используйте виброплиту и внесите добавки в почву (например, гравий), если это необходимо, чтобы получить достаточно плотную и однородную почву для вашего проекта. Вам понадобится только большое оборудование, такое как ролики, для больших проектов.
3. Залить фундамент дома. Эти бетонные основания для стен ствола должны быть как минимум на 12 дюймов ниже линии ненарушенного грунта и на 12 дюймов ниже линии промерзания (или они должны быть защищены от промерзания). Они также должны быть не менее 12 дюймов в ширину. Точные размеры фундаментов будут различаться и будут частично определяться типом почвы на участке. Если вы строите на материале с высокой несущей способностью (LBV), таком как коренная порода, ваши основания могут быть меньше, чем на участке с песчаной почвой, которая имеет низкую LBV.

Стволовые стены из бетона иногда называют «двухзаливным фундаментом». Первая заливка предназначена для фундамента, а вторая — для самих стенок ствола.

При возведении несущих стен над фундаментом необходимо использовать вертикальные стержни, чтобы гарантировать, что стены не соскользнут с фундамента (особая проблема в районах, подверженных землетрясениям).

После возведения несущей стены можно прикрепить к несущей стене подоконную плиту (несущая часть каркаса дома) с помощью анкерных болтов (их количество и размер обычно определяются местными строительными нормами).

Из чего сделаны фундаменты из стволовых стен?

Стены стволов чаще всего возводятся либо из кирпичной кладки (КМУ или шлакоблоки), либо из бетона. Стены из литого бетона обладают преимуществом большей интегральной прочности, что может быть необходимо в некоторых районах с сильным ветром, а также в зонах затопления. Однако они требуют больших усилий и затрат, так как требуют строительства опалубки и крепления. Бетонные стволовые стены также могут потребовать дополнительных посещений инспекторов.

Некоторые считают, что стволовые стены из обработанной консервантом древесины (также известные как «пони-стены») являются менее дорогим решением в некоторых конструкциях, например, на участках с хорошим дренажем и в отдаленных местах, где транспортировка бетона может быть невозможна. Для защиты древесины необходимы замедлители испарения и другие виды обработки.

В чем отличие стволовой стены от монолитного фундамента?

Распространенной альтернативой стволовым стенам, по крайней мере, в некоторых более теплых частях США, являются монолитные фундаменты, иногда называемые моноплитами. При монолитных бетонных фундаментах одинарная плита заливается увеличенной толщины по тем участкам, которые будут поддерживать несущие стены.

Главное преимущество монолитных фундаментов в том, что они дешевле и быстрее возводятся, так как заливается сразу весь фундамент. Поскольку в зданиях с монолитным фундаментом отсутствуют подвальные помещения, будущему домовладельцу на одну вещь меньше приходится обслуживать.

Монолитный фундамент обычно используется в районах, где земля никогда не промерзает, и чаще встречается в тропических районах — в некоторых странах большинство домов строится с использованием этого метода. Однако в большинстве Соединенных Штатов они ограничены хозяйственными постройками, такими как садовые сараи или гаражи. Тем не менее, были достигнуты успехи в конструкции изолированных плит, также известных как защищенные от мороза мелкозаглубленные фундаменты (FPSF), что расширило возможности их использования в районах, где температура опускается ниже точки замерзания.

Даже в теплом климате монолитные плиты могут не подойти, если грунт недостаточно уплотнен. Они также могут иметь тенденцию к растрескиванию на участках под несущими стенами.

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства в реальных приложениях. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

Что такое столбовой фундамент

Существует два типа бетонных фундаментов: стволовой и монолитный. В районах, подверженных землетрясениям, наводнениям и другим явлениям, очень популярна стволовая стена на фундаменте. Что такое фундамент из стволовой стены? Стена ствола представляет собой опорную стену, которая соединяет фундамент с вертикальными стенами конструкции, находящейся над фундаментом. Стена помогает передать нагрузку конструкции на основание, а оттуда она равномерно распределяется по более широкой площади. Прочнее монолитных фундаментов.

Разберемся, зачем нужно знать про стволовые стены на бетонном фундаменте, как делается стволовая стена, плюсы и минусы, преимущества, а также про монолитную плиту плюсы и минусы, преимущества, другое обслуживание и когда обратиться к профессионалу.

Что нужно знать о фундаменте из стволовой стены

Фундамент из стволовой стены — это один из двух типов фундаментов, доступных для домов. В зависимости от того, где вы живете, тип используемого фундамента определяется погодными явлениями в вашем регионе. В районах, подверженных землетрясениям или другим событиям, будет использоваться этот тип фундамента, который также известен как плитный фундамент. Стволовая стена дороже монолитной (которая проще), но нужна во многих местах.

Вот видео о фундаменте для стволовой стены:

Как изготавливается фундамент для стволовой стены

Стена из ствола делается путем заливки бетона на уровне земли, затем из блоков формируется стена до уровня готовой плиты. Он короткий и высотой с ползунков. Этот тип фундамента гораздо более стабилен, когда для достижения окончательной высоты сборки требуется насыпная земля. Дюбели соединяют фундамент и стены и проходят не менее 14 дюймов в стену ствола. Это необходимо, когда случаются такие события, как землетрясения. Если бы дюбелей не было, стена ствола могла соскользнуть с фундамента и вызвать катастрофу.

Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы в будущем. Эти другие проблемы могут быть связаны с фермами или конструкцией стены. Наполнительная грязь доводит дом до уровня окончательной оценки и делает его прочным и безопасным.

Изображение взято из Momentum Home Inspections

Фундамент стены ствола и плюсы и минусы

Плюсы

Стена ствола состоит из кирпичной кладки, шлакоблоков или бетона. Однако часто выбирают заливной бетон, так как говорят, что он прочнее и необходим в районах с более сильными ветрами. Это двухзаливной фундамент из-за заливки фундаментов и стен. Герметик для фундамента может помочь предотвратить попадание влаги.

Минусы

Проблемы с влагой – вода может просачиваться во время строительства, поэтому необходимо установить дренаж по периметру двора для дренажа. Сэкономьте деньги и сделайте это, пока дом строится. Несмотря на то, что это может добавить к стоимости около 2000 долларов, это стоит сделать во время строительства дома. Недостатком залитого бетона является то, что инспектору может потребоваться несколько раз выходить, чтобы проверить его.

Преимущества основания стволовой стены

• Защита дома — основание поднято для защиты от затопления.
• Доступ к водопроводу, электропроводке и другим системам.
• Здание на наклонно-стволовой стене фундамента Высота может варьироваться в зависимости от отметки

Монолитная плита Плюсы и минусы

Плюсы

Это альтернатива стволовым стенам, часто встречающаяся в некоторых южных штатах. Они представляют собой одну заливку бетона, в отличие от двух заливок стен ствола. Таким образом, их строительство обходится дешевле. Они также встречаются в домах, в которых нет места для ползания. Тогда у домовладельца на одну область меньше забот и забот. В северных штатах этот тип плит также больше используется в гаражах и сараях, которые отделены от дома.

Минусы

Иногда монолитные стены не подходят даже для более теплого климата из-за недостаточно эффективного уплотнения грунта. Кроме того, строитель может убедиться, что земля уплотнена, но даже в этом случае это не всегда работает.

Еще одна проблема в южных штатах, особенно во Флориде, заключается в том, что дома нужно строить выше поймы, но часто по периметру стен образуются трещины. Если у вас есть дом во Флориде, вы захотите проверить, какая конструкция стены использовалась. Часто выбирают стволовую стенку.

Преимущества монолитной плиты

• Плиты могут быть прочными, если добавить стальную и волокнистую сетку
• Они строятся быстрее, поэтому меньше трудозатрат или низкое качество
• Можно использовать на твердом грунте
• Известно, что он стабилен

Другое техническое обслуживание, о котором стоит подумать

Убедитесь, что ваш фундамент не трескается.

Гипсокартон может выдержать определенный вес , поэтому убедитесь, что в гараже нет ничего слишком тяжелого. Если ваш любимый сноуборд висит, убедитесь, что вы используете правильные гвозди.

Обойдите дом и проверьте штукатурку снаружи на наличие трещин . Исправьте все, что меньше 1/8 дюйма. Что-то большее, вам нужно будет вызвать профессионала.

Когда следует обращаться к специалисту

Позвоните специалисту, если вы обнаружите какие-либо проблемы с фундаментом, проблемы с французским водостоком или у вас возникнут вопросы о вещах, которые вы видите внутри или снаружи гаража или дома. Профессионал может помочь советом и часто поможет вам найти хороший способ решить проблему.

Заключение

Знание различных типов фундамента важно, если вы строите дом. К счастью, строитель обычно знает, какой тип использовать в зависимости от уклона земли, типа грязи, а также климата. Тем не менее, вам важно знать, использует ли строитель правильный тип, поэтому будьте в курсе.
