Монолитная лестница чертеж

Главная » Разное » Монолитная лестница чертеж

Монолитная лестница на чертежах: основные требования и технология монтажа

Монолитная лестница на чертежах ведущих компаний и индивидуальных строителей представляется в виде прямой, маршевой и винтовой конструкции для внутреннего и внешнего размещения. Возведение производится на этапе постройки здания и является составным элементом всего сооружения. Она связана с основанием и плитами перекрытия, усиливая прочностные характеристики строения.

Схема бетонной лестничной установки

Основные требования

Для того, чтобы правильно произвести расчеты, по которым будет возводиться для ж/б лестница монолитная железобетонная, чертежи изделий создают с учетом рекомендуемых параметров:

Угол наклона 25 – 35 гр.

Высота ступенек от 15 до 18 см.
Длина ступенем от 28 до 30 см.
Ширина конструкций – 1 м.
Промежуток между ступенями и потолком 2 м;
Ширина ступенек 30 см. ъ
Монолитная лестница на чертежи dwg имеет массу не более 2 т.
Высота поручней варьирует в пределах 90 – 100 см.
Расстояние между стойками перил 15 см.
При отделке мрамором, создается специальное покрытие из резины или ковролина.
Установка деревянных накладок производится с использованием подложки из фанеры.

Стандартная лестничная установка из бетона

Армирование прямой лестницы

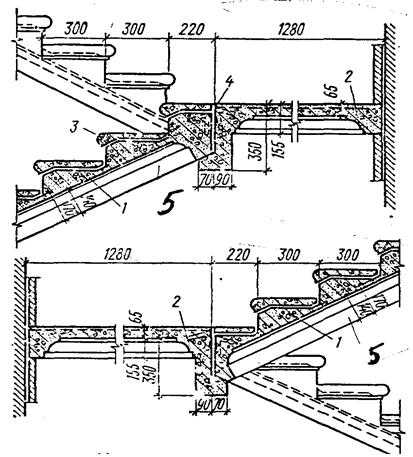

Чертеж узла монолитной железобетонной лестницы представлен двумя вариантами:

Оголением арматуры плиты, вязанием лестницы с приваривание нижних стержней лестничной конструкции к верхним пруткам плиты.
Варится 2 швеллера по длине лестничной конструкции к швеллеру в перекрытии. Последний надевается на плиту, крепится на замкнутых заваренных прутках.
Армирование монолитной лестницы по чертежам dwg производится между двумя швеллерами лестничной установки. К полкам приваривается нижняя рабочая арматура плиты.

Стандартное лестничное сооружение из бетона

Исходя от назначения и уровня нагрузки, можно применять бетон разных марок:

Внешнего применения – конструктивный и увесистый материал.
Внутреннего использования – пористый, легкий заполнитель

Принципы монтажа

При составлении схемы должны быть указаны промежутки между прутками и порядок их укладки.

Армирование монолитной лестницы по чертежам производится согласно схеме, обеспечивая надежное соединение отдельных элементов между собой. Этому способствует выбор технологии:

Типовая лестничная конструкция из бетона

Первый вариант обеспечивает оперативность процесса. Второй тип соединений обеспечивается пуском крючка, зафиксированного в шуруповёрте. Если такая возможность исключена, можно воспользоваться пластиковыми хомутами.

Внимание! Разбираясь по вопросу, как армируются лестницы ж б монолитные по чертежам, важно контролировать промежуток между металлическими изделиями и опалубкой – 3 см.

Облегчить соблюдение данного требования можно пластиковыми фиксаторами, образующими форму стула.

Дополнительные детали подкладывают под стержни на участках состыковки (с помощью сварки, проволоки). При этом исключены перекосы и неровности сетки.

Схематическое отображение лестничной конструкции из бетона

Чертежи монолитных винтовых лестниц отображают соединение силовой арматуры с применением отдельных кусков. Оно производится с нахлёстом стержней. После того, как будет сооружен базовый каркас, можно крепить сетку.

Создание бетонной установки производится в несколько шагов:

Создание опалубки.
Установка каркаса из арматуры.
Заполнение бетонной смесью.

Возведение ступеней

Исходя из воздействия силы тяжести, наблюдаются следующие процессы:

Растяжение внизу конструкции.
Сжатие в верхней части сооружения.

Одномаршевые лестницы возводятся с армированием нижней части сооружения.

Для этого предусмотрено размещение сетки вверху конструкции (параметры ячеек – 10х10х0,5 см). Данная конструкция обеспечивает защиту поверхности от механического воздействия. Показатели жёсткости остаются неизменными. Двухмаршевые установки сооружаются с размещением каркаса в верхнем или нижнем положении.

Ступени из бетона для внутреннего размещения

Винтовые лестницы

Специфика установки заключается в возведении криволинейной опалубки, для которой необходимо большое число щитов и опор. При подготовке арматуры применяются разные прутки:

Ø14 мм А 400 С;
Ø8 мм А 400 С;
Проволока Ø4 мм Вр-I.

Ступеньки и площадки укрепляются двойной сеткой.

Для марша применяется арматура Ø14 мм А 400 С.

Размер ячеек 15 см.

Поперечное армирование производится посредством проволоки Ø8 мм А 400 С. Площадка сооружается с арматурой Ø14 мм, шаг 20 см.

Разнесение двух сеток производится специальным фиксатором, который создается из арматуры Ø8 мм А 400 С. Высота сооружения 10 см.

Монолитные ступени внутренней установки

Связка сеток осуществляется крючками (12 см). Их монтаж осуществляется в шахматном порядке на продольной арматуре. Размещение производится через один стержень. Процесс начинается снизу вверх. При подготовке проекта могут возникнуть ошибки:

Установка сооружения в проеме 150х150 см.
Обустройство узких сооружений для полных и очень высоких пользователей.
Мелкоэлементное сооружение косоурах.
Крупноэлементное устройство из отдельных площадок и маршей.
Крупнопанельный тип установки из марша и двух полуплощадок.
Монолитные марши и площадки в монолитном объёмном блоке клетки.

Выбор чертежа сборных ж/б лестниц

Ж/б конструкции из мелкоразмерных деталей собираются из сборных элементов:

Балок под площадку и косоуры.
плит площадок.
косоуров и ступенек.

Монолитные ступени для дома

Несущими горизонтальными деталями служат балки под площадки и косоуры, наклонные элементы для укладки плит площадок и ступенек. Ступеньки различают с гладкими или накладными плитами/проступями.

Крупноэлементные сооружения собирают из площадок и маршей. Упор площадок производится на стены помещений посредством выступов или всей гранью на консольном выступе в стене, металлическом столе, приваренном к закладным элементам, размещенным в теле стены.

Исходя от формы и конструктивных исполнений, различают разные типы маршей: П-, Н- и Т-образные в поперечном сечении. Кроме этого различают сплошные без фризовых ступенек изделия.

Крупноразмерные площадки характеризуются разным исполнением:

С размещением рёбер по контуру плит.
С рёбрами, размещенными по обе стороны.
С одним ребром, имеющимся по сторону марша.

Монолитный лестничный марш

Крупнопанельные лестничные сооружения собираются из маршей, соединенных с полуплощадками. Поперечное сечение выполняется в сплошном или П-образном виде. Они изготавливаются из однотипных деталей Z-образного типа, образующих упор на стены клеток или на балки каркаса. Конструкцию разрезают на 2 равные продольные половинки, включающие один марша и две одинаковые полуплощадки – верхнюю и нижнюю.

Чертеж монолитной железобетонной лестницы

В конце статьи вы можете скачать заявленный чертеж, точнее группу из пяти чертежей, в которых полностью разработана монолитная железобетонная лестница для 2-этажного жилого дома.

При армировании лестницы нужно учесть все нюансы ее работы.

Рабочие швы бетонирования предусмотрены в месте стыка площадок и маршей, подробно о швах бетонирования я писала здесь.

В связи с расположениями швов бетонирования разработано отдельное армирование площадок и лестниц. Сначала могут быть выполнены площадки с выпусками арматуры в марши, а затем уже можно приступать к армированию и бетонированию маршей. О нюансах армирования монолитной лестницы можно прочесть в этой статье.

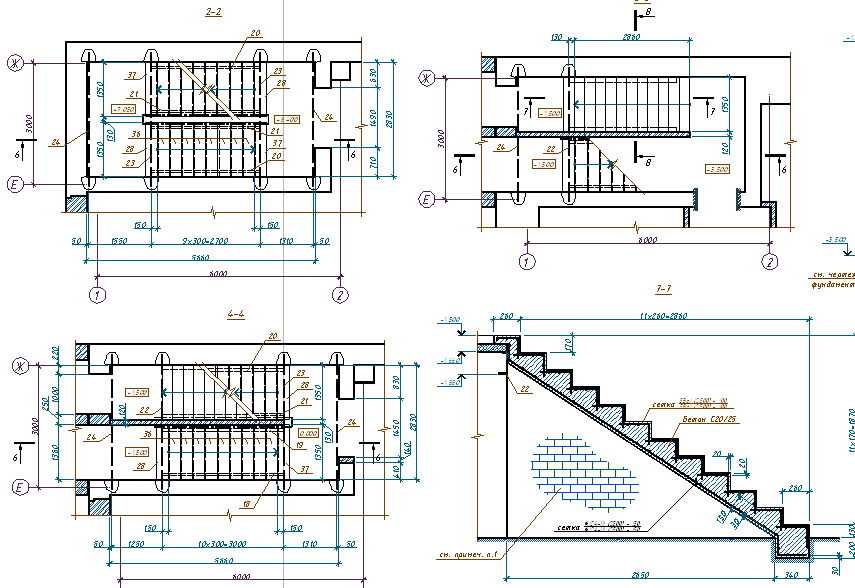

Чертеж монолитной лестницы состоит из схемы, на которой лестница показана в плане и в разрезе. На схеме замаркированы площадки и марши, они заказаны в спецификации на том же листе.

На последующих листах разработаны по отдельности площадки и марши. Так как площадки незначительно отличаются размерами, их пришлось сделать разными. На рисунке ниже приведен чертеж одной из площадок.

А вот и чертеж лестничных маршей.

Если вы делаете лестницу, которая активно эксплуатируется, следует еще предусмотреть армирование ступеней сетками. Для частного дома это не обязательно.

Если у вас есть вопросы по армированию лестницы, задавайте их в комментариях.

Чертеж монолитной железобетонной лестницы

При армировании лестницы нужно учесть все нюансы ее работы.

А вот и чертеж лестничных маршей.

Если у вас есть вопросы по армированию лестницы, задавайте их в комментариях.

Чертежи лестницы из бетона — По ступенькам

Лестница — архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная.

Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн.

Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

Преимущества бетонных лестниц;
Расчеты и чертежи лестницы;
Правильная установка опалубки, чертежи опалубки для лестницы;
Монолитная лестница, армирование.

Преимущества бетонных лестниц

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы

Каждая лестница индивидуальна, ее размеры, форма и количество ступеней зависят от конкретного дома. Поэтому при проектировании дома необходимо определиться с местом расположения лестницы, ее размерами и формой, чтобы понять какого размера будет проем в плите перекрытия, и где будет находиться основание лестницы. Размер лестницы напрямую зависит от угла наклона. Рекомендуемый угол для удобного подъема 25 — 35 градусов. Исходя из угла наклона лестницы, рассчитывается высота ступени от 150 до 180 мм и ее длина от 280 до 300 мм (рисунок 1). Рекомендуемая ширина лестницы, для удобного прохода одного человека, проноса вещей — не менее одного метра.

Рисунок 1 — Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы (рисунок 2, 3).

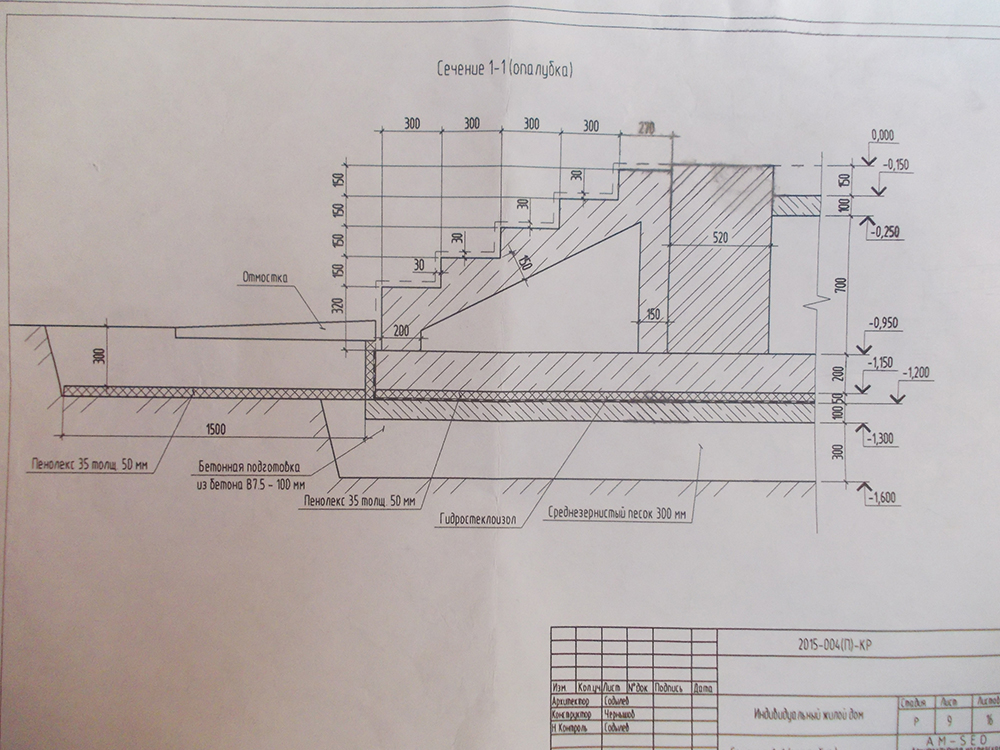

Рисунок 2 — Чертеж посадки монолитной лестницы.

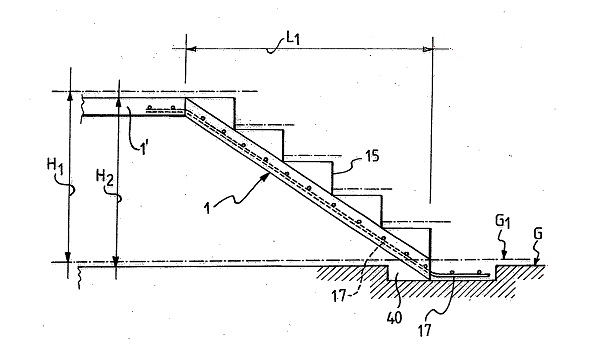

Рисунок 3 — Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 — 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 — Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Рисунок 5 — Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 — 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки

После всех расчетов, чертеж на бумаге надо перенести на стену (лучше прям на стене начертите, как будут идти ступени, это исключит возможные ошибки). Когда у вас есть чертеж вашей лестницы можно приступать к работе. При установке опалубки для лестницы надо учитывать «чистовой пол дома», то есть первая ступень должна быть выше на толщину стяжки и типа полового покрытия (рисунок 2). Для опалубки под лестничный марш лучше использовать фанеру, под несущие направляющие брус 150×50 мм. Подпорки можно делать из бруса или использовать телескопические стойки. Чтобы лестница была гладкой, без выступов, щели в опалубке запениваются монтажной пеной. Для вашего удобства будут рассмотрены примеры нескольких лестниц с описанием и чертежами.

Прямая одномаршевая лестница. Наиболее простая для сборки лестница. Используется не часто, из-за большой длины (4,5 — 5,5 метров) ее трудно разместить в жилом доме. Такая лестница менее безопасная из-за отсутствия площадки, которая может остановить падение споткнувшегося человека. Для сборки такой лестницы требуется одно длинное фанерное основание, на которое ложатся ровные хлысты арматуры и увязываются в 2 сетки, затем монтируются борта и ступни. Нижняя ступень интереснее выглядеть, если будет с закруглением (рисунок 6).

Рисунок 6 — Опалубка под прямую лестницу.

Ровная 2-х маршевая лестница с одной площадкой. Благодаря своей простоте, удобству в эксплуатации и безопасности это самая удобная конструкция лестницы получила широкое распространение в многоэтажном и частном строительстве. Основой для лестницы служит фанера или щит из доски. Сборка начинается с установки площадки, на которую потом опираются щиты (основы лестничных маршей). Вся конструкция подпирается телескопическими стойками или брусом. Затем выставляется борт лестницы, к которому, после армирования, крепятся ступени. Опалубка для ступеней режется из бруса 150 на 50 мм, при необходимости получения большей высоты ступеней к брусу прикручиваются фанерные рейки. (рисунок 7).

Рисунок 7 — Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

Рисунок 8 — Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 — 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.

Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).

Заливка бетона

Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).

Рисунок 13 — Заливка лестницы.

Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.

Первоисточник
