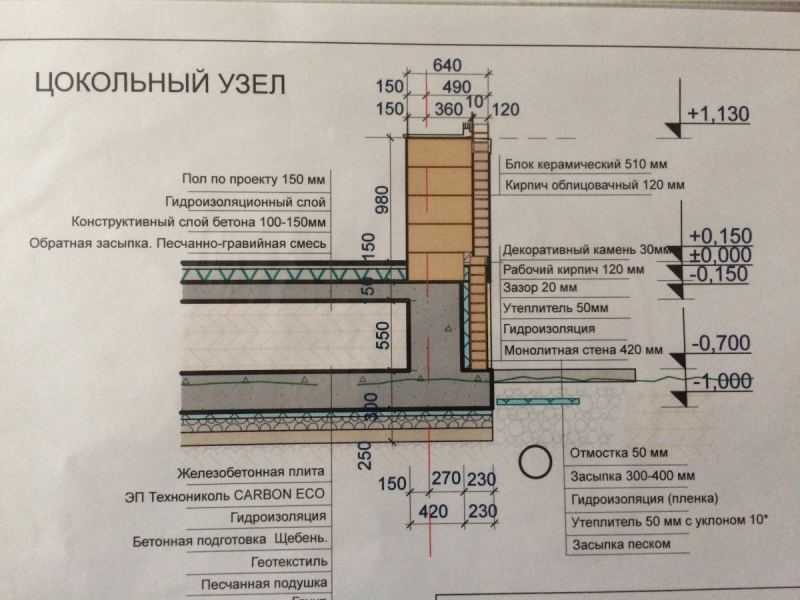

Разрез дома с фундаментной плитой: Плитный фундамент разрез. Особенности плитного фундамента

Плитный фундамент разрез. Особенности плитного фундамента

[REQ_ERR: COULDNT_CONNECT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Если опорный слой грунта не представлен плотной глиной, допускается уплотнение промывкой небольшими порциями воды.

Что учитывают при расчете фундамента

За счёт небольшой высоты плиты опалубка под неё устраивается по простейшей схеме. Следует знать, что при строительстве монолитной плиты стенки котлована не используют как заливочную форму.

За счёт малой высоты бетонного изделия опалубка не испытывает существенного статического давления, однако из-за большой массы бетона подвержена гидроударам значительной силы. Помимо подпора сходящихся палуб их дополнительно скрепляют раскосами или накладными металлическими уголками.

Степень локализующей способности гидробарьера определяется высотой УГВ. Если УГВ поднимается до плоскости залегания подготовки, требуется применение гидроизолирующих мембран, перехлёст которых герметизируют обмазочной гидроизоляцией.

В ряде случаев вместо применения дорогостоящих мембран имеет смысл искусственно снизить УГВ путём дренирования. Перед началом устройства подготовки траншеи дренажной системы заполняют крупным щебнем, который тщательно трамбуется. Утечки тепла из-под плиты также могут быть предотвращены утеплением отмостки.

При укладке утепления под плиту гидроизоляция всегда располагается под теплозащитой. Заливку плиты для фундамента выполняют бетоном класса прочности не ниже В Заливка бетона проводится от одного из внешних углов.

Плитный фундамент прост в устройстве, и поэтому довольно часто его применяют в индивидуальном строительстве. Для возведения плитного фундамента требуется разработка котлована, хотя для его поверхностного подвида иногда достаточно снять плодоносный слой грунта и выровнять площадку.

Разновидности плитного фундамента

Заглубленный плитный фундамент применяют при необходимости устройства подвала, но в индивидуальном строительстве этот тип фундамента из-за своей дороговизны встречается реже: заглубленный плитный фундамент предполагает большой объем земляных работ, что значительно повышает стоимость сооружения.

Плитный фундамент можно разделить на 2 основных подвида: со сплошной плитой и в виде плиты с решетчатой структурой. Сплошная плита может быть выполнена с ребрами жесткости или без них.

Решетчатую плиту устраивают либо монолитным способом, либо из сборных железобетонных балок, расположенных перпендикулярно друг другу.

Применение фундаментной плиты

Сборный плитный фундамент обладает меньшей прочностью, чем монолитный, даже если все стыки балок скреплены максимально жестко. Сплошная монолитная плита с ребрами жесткости при их усилении утолщении и устройстве надежной теплоизоляции превращается в морозоустойчивый плитный фундамент, который иногда незаменим в регионах с суровым климатом.

Толщина плиты при этом остается такой же, как и в обычном плитном фундаменте. Плитные фундаменты применимы практически для любого грунтового основания.

Среди мелкозаглубленных оснований, фундамент-плита считается наиболее прочным и надежным. В качестве еще одного достоинства указывают относительно небольшой объем земляных работ, но это общая черта всех фундаментов с неглубоким залеганием в грунте.

Плитный фундамент мелкого заложения на подвижном пучинистом грунте называют плавающим , потому что он перемещается вместе с ним. Причем такие перемещения не сказываются отрицательно на конструкциях здания, если плита фундамента хорошо армирована. Плавающий фундамент подойдет для грунта, предрасположенного к сильной просадке и с высокой степенью пучинистости, а также для насыпного грунта.

Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна.

Монолитная плита фундамента из железобетона

Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами.

Достоинства и недостатки плитного фундамента

Периодически проверяют горизонтальность конструкции с помощью строительного уровня. Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора.

При необходимости прокладывают слой теплоизоляции с помощью пенополистирола. Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках.

Плитный фундамент представляет собой сплошную плиту, которая по совместительству может служить полом подвального или цокольного этажа рис. Эту плиту сооружают из монолитного и реже сборного железобетона и обязательно армируют по всему объему. Рисунок 3. Плитный фундамент в разрезе: 1 — железобетонная плита; 2 — уплотненная противопучинистая подушка песок, щебень ; 3 — цоколь из бетонных блоков; 4 — горизонтальная гидроизоляция; 5 — отмостка булыжник ; 6 — глиняный замок; 7 — грунт Особенности Плитный фундамент иногда называют плавающим, а если он имеет очень малую глубину заложения — поверхностным, или незаглубленным. Плитный фундамент прост в устройстве, и поэтому довольно часто его применяют в индивидуальном строительстве.

Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса.

Что собой представляет?

Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки. Бетонирование основы должно осуществляться беспрерывно.

Бетон используют марки не ниже Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками.

После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

ПЛИТНЫЙ ФУНДАМЕНТ

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции. Монолитная плита фундамента из железобетона Содержание. Что собой представляет?

Из-за стремительного развития рынка частной недвижимости под застройку осваиваются районы со всё более малопригодными гидрогеологическими условиями. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной. Для плиты фундамента обычно практикуется снятие верхнего плодородного слоя почвы. Но заглубление решает не только эту проблему: так снижаются теплопотери здания, плюс плита может залегать практически на любой глубине, что делает возможным устройство цокольного этажа.

Вернуться к оглавлению Недостатки Железобетонный монолитный фундамент имеет следующие недостатки: Ограничения по монтажу.

При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию.

Чертеж фундамента монолитный плиты для дома, бесплатный проект, пример расчета

Мы создали более 1500 проектов домов, здесь мы выложили для Вас пример проект фундамента монолитной плиты для дома, где можно посмотреть этапы, и технологию строительства. Как правильно связать арматуру, сделать углы, усиление и многое другое.

Вам будет интересно узнать о:

Пошаговая инструкция по заливке монолитной плиты

Бесплатный чертеж монолитной плиты для дома


Каждый чертеж монолитной плиты был сделан по всем расчетам для определенного дома и определенного грунта, в связи с этим перед любым строительством мы рекомендуем делать расчеты индивидуально для каждого дома.
На данных чертежах представлены все технологические процессы по строительству монолитной плиты:
1 Ведомость рабочих чертежей основного комплекта:


Указание по производству строительно-монтажных работ


План котлована

На данном чертеже Вы найдете все размеры котлована.

План опалубки фундаментной плиты

На данной фото указана схема расположения опалубки.


План армирование фундаментной платы Пм1

Указана используемая арматура и схема армирования монолитной плиты.


Схема расположение фундаментных ребер на отметки -0. 100


План фундаментной плиты на отметки -0.200


Схема армирование фундаментной плиты Пм2, Пм3, Пм4, Пм5, Пм6, Пм7, Пм8



Подведем итог:

На данных чертежах указаны основные этапы и расчеты по монолитной плите.


Часто задаваемые вопросы


Вопрос: Скачите обязательно ли заказывать изыскание по земле?

Ответ: Да желательно, при этом вы узнаете несущие способность грунта, где находятся грунтовые воды и т.д. Все это нужно для расчета фундамента.



Вопрос: Можно ли не укладывать геотекстиль?

Ответ: Его необходимо укладывать.



Вопрос: Если я не буду делать утепленную отмостку, можно ли не утеплять торец?

Ответ: В этом случае его утеплять нужно обязательно.
