Штробление стен под проводку: инструменты, правила
Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.
Содержание статьи
- 1 Правила штробления
- 2 Инструмент для штробления и техники выполнения
- 3 Чем делать штробы в древесине
- 4 Чем проделать канавки под проводку в газобетоне
- 5 Штробление стен из кирпича
- 6 Можно ли штробить несущие стены
- 7 Штробление стен под проводку: порядок и техника безопасности
Правила штробления
Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка.
С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:
Это общие правила, которые касаются штробления стен под проводку.
Инструмент для штробления и техники выполнения
Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.
Быстрее работа пойдет с электроинструментом:
- Оптимальный вариант — штроборез.
Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку
- Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
- Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.
Сначала делают параллельные канавки, затем середину удаляют
- Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.
Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.
При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.
Чем делать штробы в древесине
В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:
Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.
Чем проделать канавки под проводку в газобетоне
При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.
Штроборез для газоблоков
Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности.
Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.
Штробление стен из кирпича

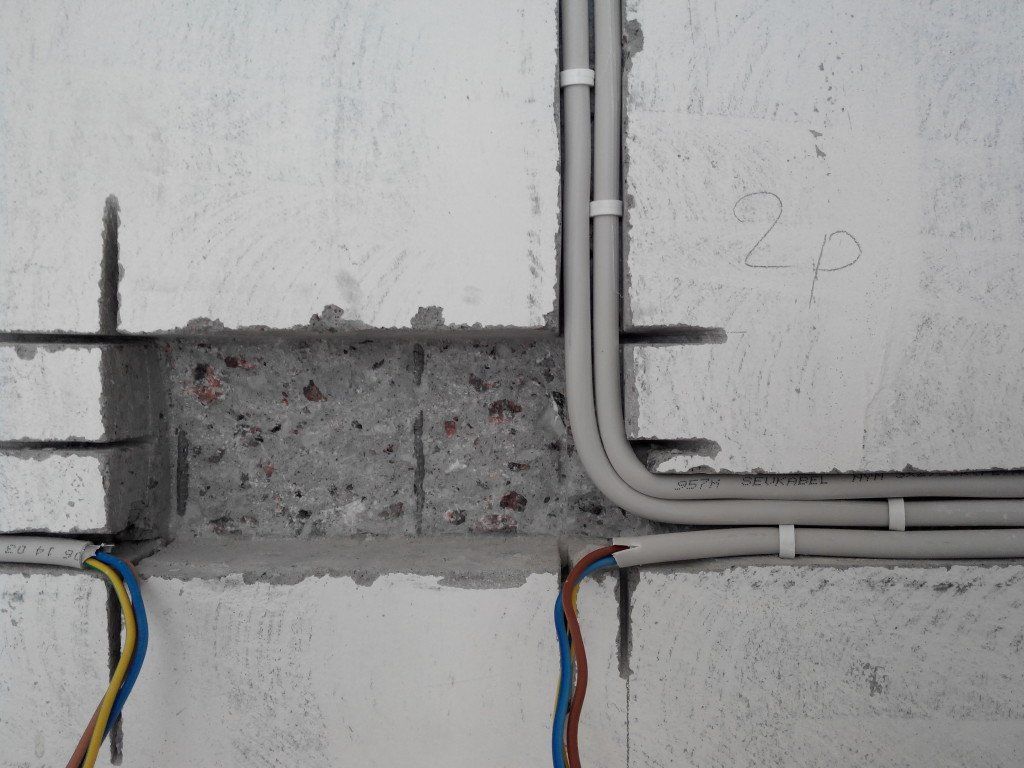

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.
Штрабы в кирпиче делать проще
Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.
Можно ли штробить несущие стены
По идее, при ремонте электропроводки в квартире, необходимо заказывать проект.
При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.
По готовому проекту штробление стен под проводку делать безопасно
Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.
Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.
Штробление стен под проводку: порядок и техника безопасности
Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей.

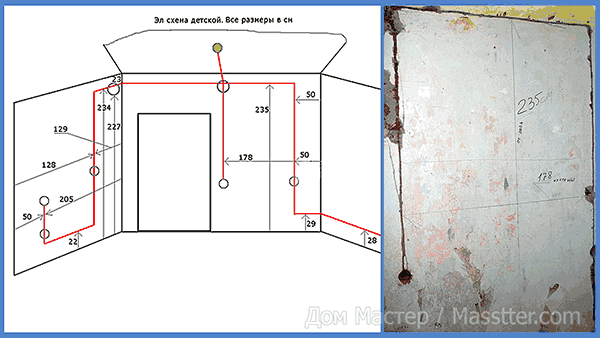

Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.
Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.
Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.
Штробить стены надо в респираторе и защитной одежде
Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.
Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.
Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.
На какую глубину штробить стену под проводку, ширина штробы
Глубина штробы под проводку
- admin
- Стройка и ремонт
- 0
Нормы и ограничения при штроблении стен под проводку
Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу.
Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.
Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:
- Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
- Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
- Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
- Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
- Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
- Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.

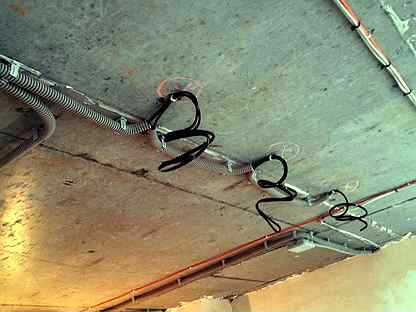

- При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
- В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
- Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
- При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
Такие условия могут привести к опасным ситуациям.
При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.
Подготовка и разметка рабочей поверхности
Прежде всего, необходимо проверить стены на старую проводку.
Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

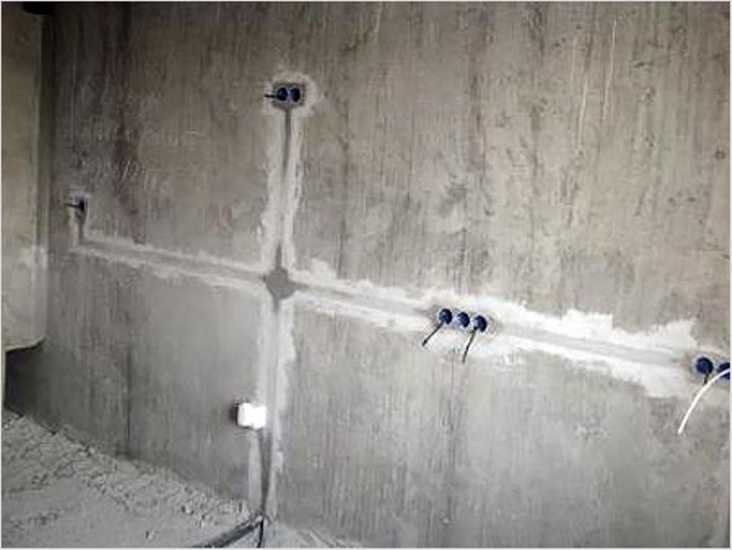

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.
Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.
Инструменты для штробления стен
При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками.
Для этого существуют различные инструменты, конкретно о которых будет указано ниже.
Молоток и зубило – идеальные напарники
Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.
Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.
Перфоратор. Он же ударная дрель
Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку.
Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.
Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.
Универсальная болгарка
Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.
Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными.
Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.
Штроборез, или как проштробить стену под проводку без пыли
Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли.
Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.
Конкретные особенности штробления
Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.
Штробление стен под кондиционер
Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.
Штробление деревянных стен
При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом.
Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».
Штробление гипсокартона
Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.
Установка розеток в гипсокартоне
Штроба в кафельном полу
Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.
