Размер шва между кирпичами: Толщина раствора в кирпичной кладке

Толщина раствора между кирпичами и размер шва

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Содержание статьи

  • 1 Особенности кладки
  • 2 Раствор для кладки
  • 3 Пропорции
  • 4 Какую выбрать толщину швов
    • 4.1 Похожие статьи

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения. В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

  • портландцемент;
  • очищенный и просеянный песок;
  • вода;
  • специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Похожие статьи

Толщина шва в кирпичной кладке: вертикального, горизонтального

Ширина шва кирпичной кладки закладывается при проектировании здания и строго контролируется при возведении стен. Несоблюдение этого параметра приводит к перерасходу раствора, нарушает прочность соединения между кирпичами или блоками и может в дальнейшем привести к разрушению. Толщина шва в кирпичной кладке также служит для визуального определения качества возводимого здания.

Содержание

  1. Конструктивные особенности кирпича
  2. Факторы, влияющие на размер шва
  3. Варианты расшивки
  4. Контроль за результатом работы
  5. Укладка разных типов кирпича

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

  • одинарный, с высотой грани 65 мм;
  • полуторный, с высотой грани 88 мм;
  • двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

  • в продольных рядах 10-15 мм;
  • в вертикальных рядах 8-12 мм.

Уменьшение размера шва не сможет компенсировать неровность поверхности строительного материала. Кроме прочего, не хватит расчетного количества кирпича. Отклонение в большую сторону снижает прочность стен.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

  • Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
  • Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
  • Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
  • Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Для соблюдения параметров величины шва в работе используют пластмассовые крестики, напоминающие вставки для работы с керамической плиткой.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

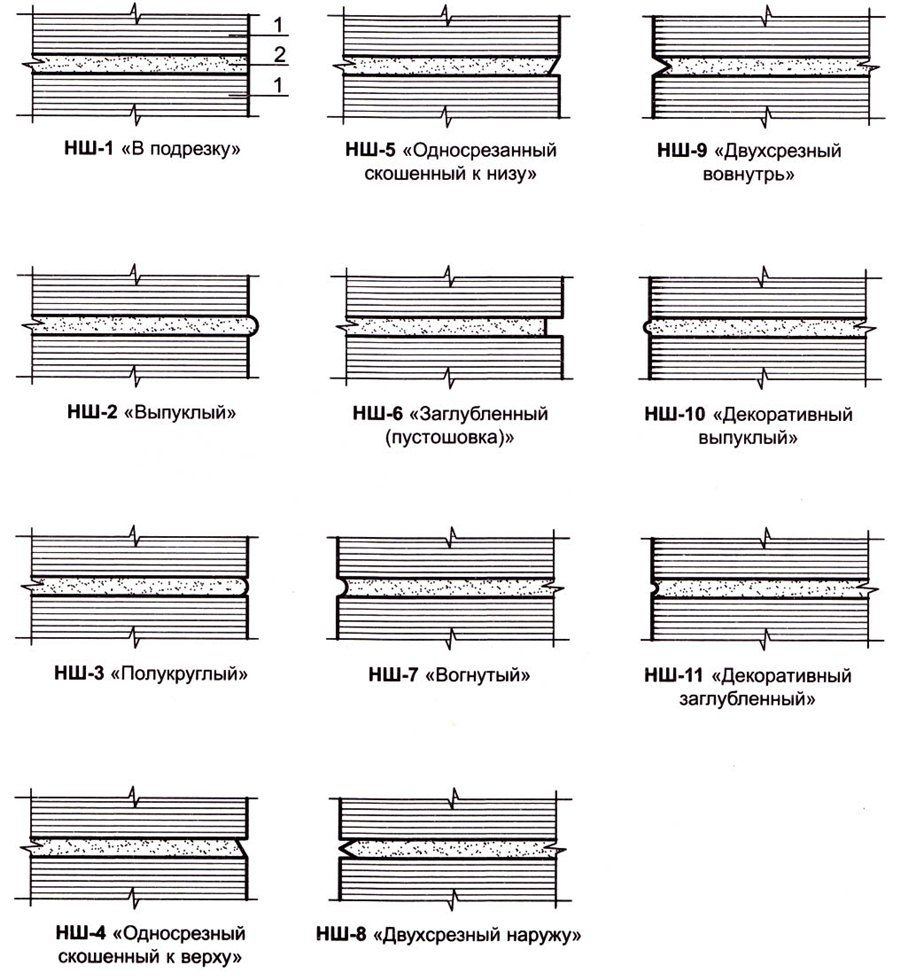

Различают несколько типов расшивки:

  • Выпуклая и вогнутая
  • В подрезку
  • Пустошовка
  • Односрезная
  • Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Контроль за результатом работы

Работа по кладке требует постоянного контроля над толщиной вертикальных швов между рядами кирпичной кладки и наполняемостью пустот. При кладке в зимний период ширина шва может быть минимально допустимой, для быстрого схватывания раствора.

Проверка проводится по следующей методике. После каждых десяти рядов кладки проводят контрольный замер высоты. Использованное количество кирпичей узнают путем умножения высоты применяемого материала (65 или 88 мм) на 10. Затем из первой суммы вычитают вторую. Полученный результат разделяют на количество швов.

Итоговая цифра должна отвечать нормативным показателям, которые установлены в проекте. При выявлении несоответствия немедленно корректируют толщину швов.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

сколько раствора должно быть между кирпичами

Привет, я строю пристройку и заметил, что в ней потрошат углы или кончаются материалы. Раствор между кирпичами имеет ширину 3 дюйма в некоторых местах и ​​4 дюйма там, где кирпичи соединяются с моей существующей кирпичной кладкой. Для начала это выглядит беспорядком, но я задавался вопросом, повлияет ли это на стабильность конструкции или увеличит вероятность сырости. Каковы последствия заполнения щелей раствором вместо полукирпичей, как я ожидал от них

4

4 ответа от каменщиков MyBuilder

Лучший ответ

Blue Shield Contracting

Саутгемптон • На сайте с 19 марта 2015 г. •

6
рабочие места,
100% положительный
обратная связь

Привет.

Растворные зазоры в наведении должны быть около 5 мм — максимум 10 мм, на самом деле 4 дюйма — это слишком много, даже если нужно заполнить зазор.

Я бы на вашем месте сфотографировал и спросил бы у местных торговцев строителями, что они думают по этому поводу.

2015-06-22T09:50:02+01:00

Ответ получен 22 июня 2015 г.

Служба наведения Пита

Chesterfield • Участник с 26 мая 2015 г. •

103
рабочие места,
98% положительных результатов
обратная связь

станина и поперечные швы должны быть не более 10 мм, что позволяет соблюдать калибр.

думаю, у тебя есть Стиви Уандер, кладущий кирпичи для тебя

2015-11-27T09:35:01+00:00

Ответ получен 27 ноября 2015 г.

Строительные услуги БЖД

Бристоль • На сайте с 1 августа 2015 г. •

19
рабочие места,
84% положительных результатов
обратная связь

швы между кирпичами и блоками примерно 10 мм звучит как у вас ковбои, ширина 3 дюйма нет спасибо

2015-08-03T09:30:03+01:00

Ответ получен 3 августа 2015 г.

ДБ Уорд и Ко

Чичестер • На сайте с 2 июня 2015 г. •

10
рабочие места,
90% положительных результатов
обратная связь

вызвать строительную инспекцию местного совета для проверки. PS сначала уберите лошадей

2015-06-22T09:50:02+01:00

Ответ получен 22 июня 2015 г.

Clark Kent Creations — Суортмор, Пенсильвания. Ландшафтный дизайн и строительство, ландшафтный дизайн, патио — Clark Kent Creations —

08.11.2013

4 комментария



Общие шаблоны кирпичей

На прошлой неделе мы немного поговорили о кирпичах — старой доброй глине, обожженной в печи, и об их использовании в строительных работах.

В статье на прошлой неделе основное внимание уделялось обсуждению ориентации кирпичей — способа их установки по длине, высоте и т. д.  На этой неделе я хочу немного поговорить о узорах, которые можно создавать из кирпичей.

Прежде чем мы начнем обсуждать шаблоны, я хочу вернуться к размерам кирпичей. Как мы установили, базовый кирпич имеет размеры 4 x 8 x 2,5 дюйма. Ключевым моментом, который следует учитывать, является то, что ширина (4 дюйма) составляет ровно половину длины (8 дюймов). Это идеально подходит для некоторых основных шаблонов.

Кирпичи, используемые для мощения, часто называют кирпичами для мощения (не путать с камнями для мощения — совершенно отдельным материалом). Кирпич для брусчатки имеет размеры 4 x 8 дюймов, что позволяет создавать плотные стыки без зазоров при сухом укладывании.

Почему это важно учитывать? Потому что существуют другие размеры кирпичей, которые предназначены для использования в мокрых конструкциях, где важна ширина шва. «Модульные» кирпичи имеют размеры примерно 3 5/8 дюйма x 7 5/8 дюйма, что позволяет установить 9Расстояние между швами составляет 0024, а «стандартные» кирпичи имеют размеры примерно 3 5/8” x 8” с учетом швов в одном измерении. Дополнительные размеры также доступны в зависимости от вашего дизайна и установки. Я вернусь к этим размерам кирпичей позже в посте.

Индивидуальный шаблон бегущей связки

Что касается шаблонов, то самый простой и, возможно, универсальный шаблон — это бегущая связка. Кирпичи укладываются по длине непрерывными швами. Этот узор подходит для кирпичей, которые могут быть немного неравномерными по размеру, вторичного кирпича или плоской конструкции, когда используются модульные или стандартные кирпичи, а не кирпичи для мощения. Пока ширина постоянна, вам не нужно беспокоиться о точном совпадении длины. Мне также нравится использовать этот шаблон в изогнутых дорожках, где мы можем настроить наши бегущие швы так, чтобы они отражали кривую дорожки.

Подобно подвижному скреплению, соединение «домкрат на домкрате» позволяет выполнять непрерывные швы не только вдоль, но и поперек. Важная часть, о которой следует помнить при настройке этого шаблона, — убедиться, что все ваши линии в обоих направлениях выровнены и остаются прямыми. По сути, вы создаете сетку из кирпичей, и глаз заметит любые небольшие несовершенства сетки.

Джек на Джеке

Следующие два стандартных узора — плетение корзины и елочка. Плетение корзины состоит из двух кирпичей, расположенных горизонтально рядом с двумя кирпичами, расположенными вертикально. Все ваши кирпичи будут установлены парами, причем каждая пара кирпичей будет двигаться в одном направлении, окруженная четырьмя парами кирпичей, идущими в противоположном направлении. Опять же, важно убедиться, что размеры вашего кирпича верны (два 4 дюйма = один 8 дюймов), и что все ваши линии остаются прямыми.

Последний из основных узоров — елочка. Есть множество способов описать этот паттерн — я всегда думал о нем как о наборе соответствующих шагов, идущих по вертикали и по горизонтали. Правда в том, что диаграмма вверху, вероятно, лучше отразит модель, чем мои попытки описать ее словесно. Это не слишком сложный узор, но опять же важно убедиться, что размеры кирпича соответствуют действительности, а линии остаются прямыми. Мне нравится этот шаблон, потому что внимание привлекает не только линейные оси X и Y, но и диагональный характер кирпичей и то, как они установлены.

Теперь о стандартных и модульных кирпичах, о которых я упоминал ранее. Как видно из шаблонов и описаний, важно, чтобы размеры наших кирпичей совпадали, чтобы шаблоны оставались прямыми и верными. Два размера 4 дюйма = один размер 8 дюймов. Это отлично подходит для применения в сухом виде, когда между кирпичами нет растворных швов.

Но что произойдет, если мы добавим растворный шов на торец каждого кирпича? Давайте попробуем и выясним — два 4-дюймовых кирпича плюс один 1/2-дюймовый растворный шов (между двумя кирпичами) равняется 8,5 дюймам. Один 8-дюймовый кирпич без стыка равен 8 дюймов Не равно.

Вот тут-то и пригодятся модульные блоки.  Помните модульные размеры? 3 5/8” x 7 5/8”. Если вы устанавливаете кирпичи мокрым способом и планируете использовать растворные швы, важно учитывать это при покупке кирпичей. Давайте попробуем тот же пример, что и выше, но на этот раз с использованием модульных блоков. Два кирпича 3 5/8 дюйма плюс один строительный шов 3/8 дюйма равняется 7 5/8 дюйма.
