Буронабивные сваи диаметром 300 — ограничения и количество

Прежде чем приступать к проектированию и тем более строительству свайного фундамента, необходимо пройти ряд подготовительных этапов, заключающих в себе изыскания и расчеты различного типа. Результатом правильно проведенных предварительных мероприятий будет прочный, экономичный, и, главное, надежный фундамент. Одной из ключевых характеристик, влияющих на рентабельность того или иного типа свай, являются геометрические параметры свайных колонн.

Верно определить размеры поперечного сечения, глубину заложения, количество скважин и другие параметры, значит построить надежное основание для будущего здания.

Содержание

  • 1 Типология буронабивных свайных фундаментов
  • 2 Предварительная подготовка к расчету
  • 3 Расчет свайного поля
    • 3.1 Расчет длины висячих свай
    • 3.2 Расчет длины стоек
  • 4 Зависимость диаметра сваи от типа монтажа
  • 5 Дополнительные рекомендации

Типология буронабивных свайных фундаментов

Буронабивные свайные фундаменты – это одна из немногих конструкций, не поддающихся строгой классификации. Типовые размеры, представленные в различных сортаментах, сводах правил и государственных стандартах, являются лишь приблизительными рекомендациями. Тогда как серийно производимые изделия должны пройти ряд строгих проверок на соответствие стандартам качества, буронабивные сваи практически невозможно испытать, поскольку изготавливаются они в полевых условиях и закладываются прямо в грунт.

Бетонируемые непосредственно на строительном участке, буронабивные сваи отличаются высокими показателями прочности, вычислить которые можно только эмпирически. Испытания, проводимые на опытных образцах, показывают работу исключительно данных экспериментальных изделий. Поскольку условия изготовления, такие как тип грунта, уровень грунтовых вод, водонасыщенность рабочего слоя почвы, характеристики использованных арматуры и бетона, невозможно предугадать.Все имеющиеся прочностные и геометрические данные приблизительны и представлены только в качестве примера.

Конструкция буронабивных свай

Для типизации буронабивных свай используют деление по геометрическим признакам и технологическим особенностям производства и эксплуатации. СНиП 2.02.03-85 является актуализированной версий свода строительных норм и правил от 1983 года и предлагает классифицировать буронабивные сваи по способу изготовления следующим образом:

  • Буронабивные сплошного сечения:
  • с уширениями и без них;
  • без крепления стенок;
  • с укреплением боковых стенок скважин глиняным раствором или обсадными трубами (при дислокации свайной колонны ниже уровня грунтовых вод)
  • Буронабивные с применением технологии непрерывного полого шнека;
  • Береты – буровые, изготовляемые с помощью плоского грейфера или грунтовой фрезы;
  • Буронабивные с камуфлетной пятой, устраиваемые с последующим образованием уширения с помощью взрыва (в том числе и электрохимического).

От способа изготовления свайных столбов зависит их окончательная стоимость и, главное, максимальные и минимальные размеры свайных колонн. Важно учитывать разновидность буронабивных свай до начала строительства, поскольку различные технологии производства предполагают разный набор специализированного оборудования, а также допустимые габариты скважин.

Предварительная подготовка к расчету

Геологические изыскания

Определенные геометрические характеристики свайного столба это не просто прихоть подрядчика и проектировщика, а потребность, обусловленная необходимостью подобрать наиболее рациональный объем фундамента, способный не только выдержать предполагаемую нагрузку будущего здания, но и сэкономить бюджет заказчика. В каждом отдельно взятом случае перед определением размеров и устройством фундамента необходимо проводить ряд следующих исследований и изысканий:

  • геологическая разведка местности – бурение контрольных скважин в стратегических точках участка для определения типа и величины грунтовых напластований, несущей способности грунта и прочих характеристик основания;
  • гидрогеологические изыскания – определение уровня грунтовых вод, водонасыщенности грунта;
  • расчет общей массы здания и определение предельной расчетной нагрузки на погонный метр фундаментной плиты;
  • окончательный расчет геометрических параметров буронабивной сваи и необходимого количества свай выбранного сечения.

Результатом расчета будет сводная таблица размеров свайных колонн, и схема наиболее рационального фундамента с учетом выбранного типа буронабивных свай. Расчет размеров свай можно доверить проектному отделу строительной фирмы или провести самостоятельно. Не рекомендуется использование данных геологической разведки, полученных на соседствующих земельных наделах. Информацию о глубине промерзания грунта можно найти в СП 22.13330.2011.

Расчет свайного поля

После проведения геологических изысканий можно приступать к расчету свайного поля. Учитывая тип грунта, а также расположение уровня грунтовых вод, можно составить представление о предположительной глубине заложения скважин. В расположенной ниже таблице приведены примерные рекомендации глубин заложения в слабо просадочные грунты скважин, безопасных при указанных условиях:

Рекомендация глубины заложения

Влажные, просадочные, высокопучинистые и другие ненадежные типы грунтовых оснований не рекомендуется использовать для устройства в них буронабивных свай.

Схема расположения грунтовых вод

Грунты с уровнем подземных вод выше, чем 1000 мм, считаются водонасыщенными и устройство свайных фундаментов на таких основаниях строго противопоказано технологией. Высокий уровень грунтовых вод можно понизить, проведя мероприятия по осушению, прокладке дренажных стоков и проч. Надежными слабо-пучинистыми грунтами считают те, в которых УГВ ниже глубины промерзания не менее чем на 1 метр.

Данные, приведенные в таблице, помогут составить общее представление о зависимости глубины заложения свайной колонны от характеристик грунта. Для получения более точных и надежных показателей следует провести несложный математический расчет. Принцип расчета состоит в принятии за эталон одного из показателей (например, диаметра) и расчета остальных, исходя из этих данных. Методом сравнения выбирают наиболее подходящую конфигурацию свай, из которых впоследствии формируют свайное поле.

Расчет длины висячих свай

Свайные столбы, не опирающиеся на несущий слой грунта, считают висячими. Это означает, что основную нагрузку воспринимают боковые стенки скважины,а не опорный слой грунта. Такие фундаменты предпочтительно устанавливать в районах с глубоким расположением каменистого слоя. Несущая способность таких свай не отличается от стоек аналогичного диаметра.

Если вам доступны данные геологии местности, а также тип грунта подходит для устройства буронабивных висячих свайных колонн, можно приступать к вычислению длины. Предполагаемая схема расчета выглядит следующим образом:

  • Принимаем некую среднюю ширину поперечного сечения сваи n=60 мм.
  • Рассчитываем нагрузку дома на погонный метр фундаментной плиты:

Висячие сваи различной длины

Чтобы рассчитать нагрузку на погонный метр фундамента, нужно общую нагрузку разделить на периметр. Посчитать общую нагрузку дома можно в соответствии с указаниями СНиП 2.02.01-83* или СП 22.13330.2011 – в соответствующих разделах можно найти алгоритм расчета, необходимые значения коэффициентов ветровой и снеговой нагрузки и другую необходимую информацию.

Полученное значение в кг/м и будет искомой величиной. Средняя масса одноэтажного кирпичного дома 50 тонн. Следовательно, для дома с периметром 20 метров (10×10) нагрузка на погонный метр составит 2500 кг/м.

  • Принимаем шаг колонн не менее трех диаметров и не более двух метров – для выбранного диаметра подойдет шаг 1,5 метра. Общее количество свай будет равняться 13.
  • Рассчитываем нагрузку на одну сваю: для этого разделим на величину шага свай нагрузку, воспринимаемую погонным метром фундамента. Получим значение приблизительно равное 1700 кг/м.Такой необходимый предел прочности необходимо заложить в одну сваю.
  • Для сваи площадью сечения 0,28 м2 такое значение прочности будет равняться:

F=R∙A+u∙Eycf∙fi∙hi;

Где F – несущая способность; R–сопротивление грунта, формулу расчета которого можно найти в СНиП 2.02.01-83*; А – площадь сечения сваи; Eycf,fi и hi– коэффициенты из того же СНиП; u–периметр сечения сваи, разделенный на длину.

Фундамент на буронабивных сваях

Для рассматриваемой в примере сваи двухметровой длины предельная нагрузка в глинистом грунте будет равняться 32,3 тонны, что позволяет уменьшить количество свай за счет увеличения шага свайных колонн, или уменьшить площадь сечения каждой отдельно взятой сваи, что позволит сэкономить средства, затраченные на бетонирование скважин.

Глубина таких свай будет зависеть исключительно от характеристик верхнего слоя грунта, относительного уровня расположения грунтовых вод и глубины промерзания. Следует также учитывать данные о промерзании грунтов и положении уровня грунтовых вод. Подробные примеры расчета глубины заложения висячих свай приведены в СНиП 2.02.01-83* в разделе 2 пункт 5 или в СП 50.102-2003.

Расчет длины стоек

Буронабивные сваи повышенной глубины заложения могут работать как стойки. И хотя обычно буровые типы являются висячими, встречаются конструкции с опиранием на твердый слой грунта. Расчет длины таких свай следует производить с учетом глубины расположения прочного несущего пласта.

Рекомендуем производить расчеты вручную или обратиться к специалистам.

Расчет длины буронабивных свай

В сети Интернет есть масса сервисов для автоматического расчета размеров и количества буронабивных свай. Использование таких сервисов накладывает определенный риск на пользователя, поскольку алгоритм не всегда учитывает все необходимые параметры, а владельцы программного обеспечения не несут ответственности за полученный результат.

Все сопутствующие вычисления несущей способности и геометрии сваи производятся в соответствии с технологией расчета свай-стоек и схожи с приведенным ранее примером. Дополнительную информацию о проведении расчета можно получить в вышеуказанных документах.

Зависимость диаметра сваи от типа монтажа

Площадь поперечного сечения буронабивной сваи соответствует площади скважного отверстия с поправкой на пластичность грунта. Форма замоноличиваемых свай близка к идеально цилиндрической, хотя и имеет незначительные уширения вследствие непроизвольного бокового продавливания бетонной смесью слабых мест грунта. Также в процессе заливки бетонной смеси путем увеличения подающего напора могут быть созданы умышленные уширения тела сваи для придания дополнительной прочности. Особенно актуальны такие действия для висячих свай.

Помимо всего прочего, средний диаметр буронабивной сваи определяется исходя не только из расчетных показателей, но и из возможностей оборудования, предназначенного для устройства того или иного типа свай. Примерные значения диаметров в зависимости от конструктивных особенностей установки:

Таблица диаметров в зависимости от конструктивных особенностей

Устройство баретов предполагается при наличии высокопучинистых нестабильных грунтов. Делать такой фундамент для среднестатистического основания нерационально. Конструкция бура предполагает устройство только скважин диаметром либо 300 мм, либо 400 мм.

Шаг диаметров определяется набором буров, используемых для устройства скважин того или иного типа. Конструктивные особенности каждой из разновидностей буровых установок не позволяют устраивать скважины большего или меньшего диаметра, чем те, что указаны в спецификациях на проведение работ. Ознакомиться с рабочими параметрами буровых установок можно у поставщика или арендодателя.

Дополнительные рекомендации

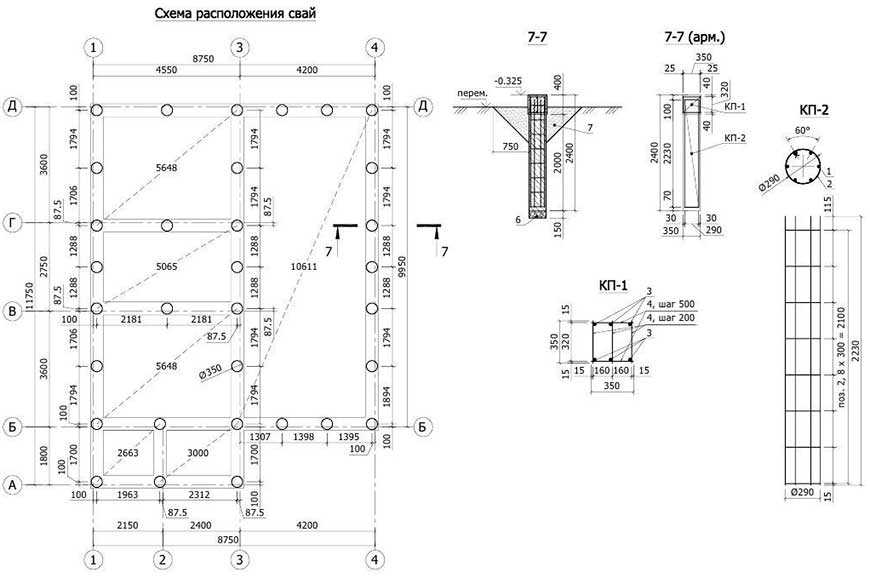

Для равномерного распределения давления массы будущего здания на фундаментную плиту, необходимо соблюдать следующие правила:

  • максимальное расстояние между буронабивными сваями не должно превышать двух метров;
  • минимальный шаг свайных колонн должен находиться в пределах трех-четырех диаметров свай – в целях предотвращения обрушения стенок соседствующих скважин в сыпучих грунтах нужно увеличить минимальный предел;

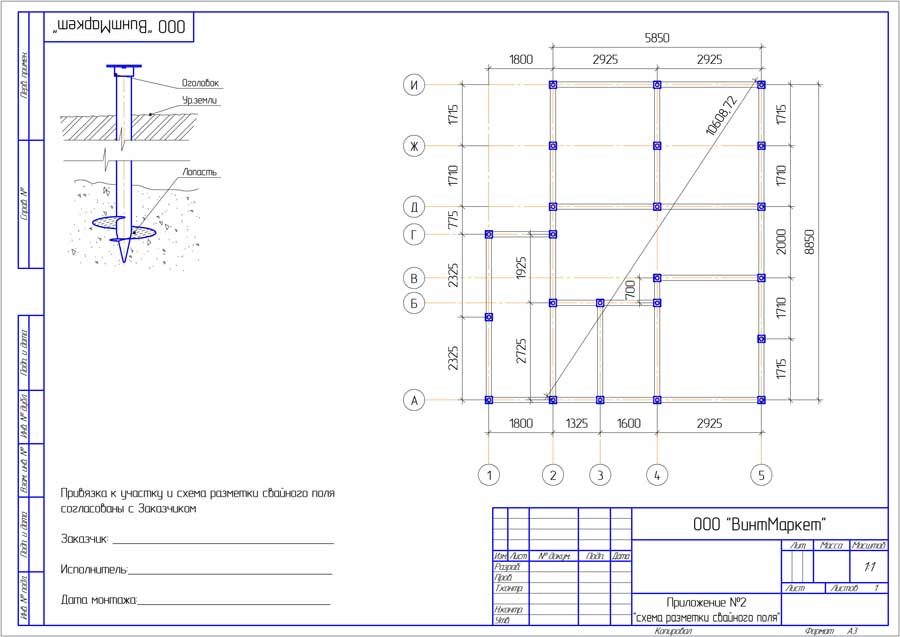

  • компоновку свайного поля следует производить с учетом расположения свай в угловых точках фундамента;
  • по результатам расчета геометрических характеристик, после компоновки, общее количество свай должно соответствовать рекомендательным шаговым значениям – в случае превышения максимального шага свай следует увеличить количество скважин и уменьшить диаметр свай до предельно возможного;
  • максимальные и минимальные размеры диаметров скважин не должны превышать допустимые для выбранного типа монтажа.

Соблюдая данные рекомендации, можно спроектировать наиболее эффективный и рациональный фундамент, не беспокоясь о его надежности. При необходимости следует обратиться за помощью к специалистам, но все расчеты можно произвести самостоятельно, без особого труда.

Армирование буронабивных свай диаметром 30-40 см на всю длину: основные моменты

Содержание статьи

  • 1 Технология армирования
    • 1.1 Схемы армирования
    • 1.2 Выбор арматуры
    • 1.3 Изготовление каркасов

Ввиду особенностей конструкции и эксплуатационных условий армирование свай является обязательным условием. Возникающие в пластах силы пучения стремятся изогнуть, сдвинуть, порвать либо вытолкнуть ж/б изделие наружу. Бетон способен противостоять исключительно сжимающим нагрузкам, но не изгибающим. Стальные стержни вводятся в состав, позволяя получить новый материал – железобетон, повысить устойчивость свайного фундамента к растягивающим нагрузкам.

Глубина скважин, в которые укладывается бетон, в индивидуальном строительстве редко превышает 2,5 – 4 м. Во избежание осыпания грунта в забой при армировании, бетонировании используется опалубка. Наиболее популярны цилиндры из рубероида, полиэтиленовые, асбоцементные трубы. Армирование буронабивных свай производится в несъемную опалубку, что позволяет снизить защитный слой бетона. Кроме того, полимерные трубы решают несколько задач:

  • гидроизоляция бетонной конструкции;
  • снижение выдергивающих усилий (грунтам сложно зацепить гладкий материал), но в тоже время это снижает несущую способность сваи, т.к. уменьшается боковая сила трения;
  • предотвращение обваливания породы на забой.

При монтаже свайного фундамента необходимо руководствоваться нормативными документами:

  • СП 24.13330 – фундаменты свайные;
  • СП 28.13330 – антикоррозионная защита;
  • СП 45.13330 – фундаменты, основания, эксплуатирующиеся в земле;
  • Ведомственные и отраслевые руководства по проектированию;
  • планы ППР, технологические карты (типовые) на производство работ.

В зависимости от размера скважины, вертикальных нагрузок, крутящего момента процент армирования составляет 0,4 – 3%. Например, при выборе бетона В25 для свай диаметром 30 см потребуется:

  • 3% армирование при расчетном моменте в пределах 70 тс*м;
  • 2% при 60 тс*м;
  • 1% при 30 тс*м;
  • 0,4% при 15 тс*м.

При увеличении диаметра скважины до 40 см (обычно максимальный размер оснастки ручного инструмента или мотобура) этот же процент армирования допускается при моментах, увеличенных в 1,2 раза.

Схемы армирования

Величина и вид нагрузок свайного фундамента существенно влияет на расход арматуры. Например, если сваи диаметром 30 см испытывают исключительно вертикальное вдавливание, опираясь на пласт с высокой несущей способностью, ствол может не армироваться, прочность бетонного стержня достаточна для обеспечения устойчивости конструкции.

Головная часть армируется всегда, чтобы вертикальные прутки, изогнутые под прямым углом, позже были связаны с каркасом монолитного ростверка или плиты (плитный ростверк). Причем, конструкция утапливается в бетон уже после укладки смеси. Характеристики каркаса для головной части свайного фундамента следующие:

  • длина стержней – 1 – 1,5 м;
  • количество прутков – 4 – 7 штук;
  • спираль, хомуты – не обязательны;
  • выпуск для ростверка – 50 см для свай диаметром 30 – 40 см;

Если в схеме при расчетах появляется горизонтальные нагрузки с неизбежными для них крутящими моментами, каркас должен погружаться на всю глубину скважины, в схему армирования свайного фундамента добавляются следующие элементы:

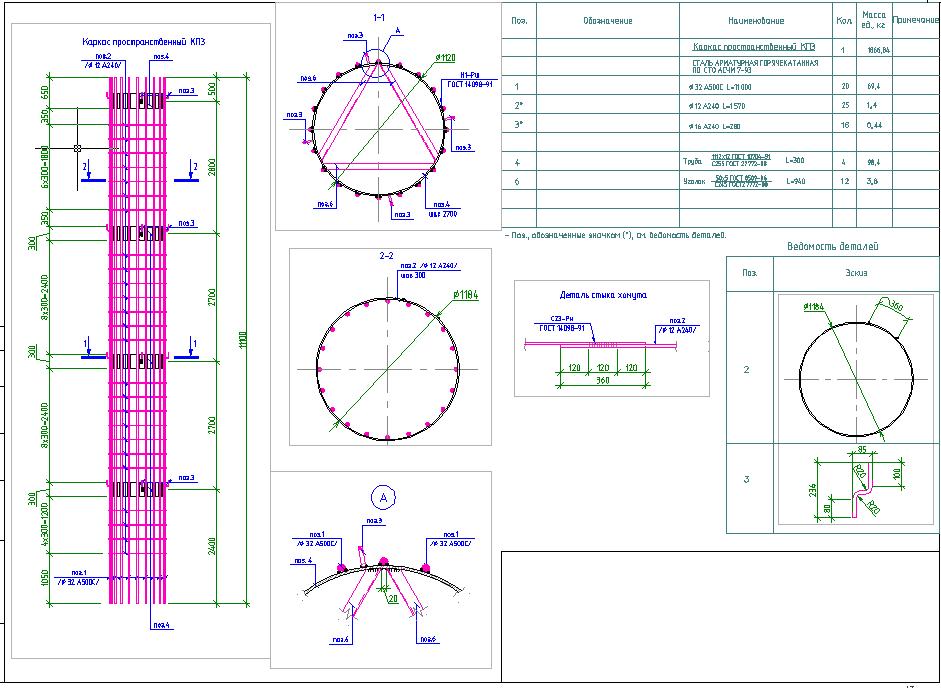

Вязка каркаса для сваи.

Хомутами каркасам придается необходимая пространственная геометрия, фиксаторами обеспечивается защитный бетонный слой, чтобы предотвратить разрушение металла от коррозии. Шаг хомутов составляет 30 – 70 см, увеличивается в средней части, снижается на забое, устье. Пример простейшего расчета минимального процента армирования выглядит следующим образом:

  • площадь сечения сваи 40 см диаметра – 3,14 х R2 = 3,14 х 202 см = 1256 см2
  • минимально допустимый процент – 0,4% х 1256 см2 = 5 см2
  • максимально допустимый процент – 3% х 1256 см2 = 37, 68 см2
  • сечение арматуры из таблиц ГОСТ – 2,01 см2 для 16 мм прутка, 1,54 см2 для 14 мм стержня, 1,13 см2 для 12 мм арматуры.

При минимально возможном коэффициенте для каждой свае потребуется 4 стержня 14 мм диаметра или 5 стержней 15 мм диаметра. Для максимально допустимого потребуется 18 прутков 16 мм, 24 арматуры 14 мм либо 33 стержня 12 мм.

На практике в частном домостроении обычно используют 4-6 стержней, 4 это минимальное число прутков. Защитный слой обеспечивается креплением на арматуру специальных пластиковых прокладок, отделяющих металл от опалубки.

Выбор арматуры

Согласно СП 63.13330 для свайного фундамента применяется арматура, соответствующая ГОСТ 5781 классов:

  • А3 – маркируется А400 либо А500, имеет рифленую поверхность, повышенное сцепление с бетоном, предназначена для вертикальных стержней каркаса;
  • А1 – гладкая, используется в хомутах, обозначается А240.

Длину стержней вычисляют сложением глубины скважины, высоты ростверка над землей, 50 см, необходимых для заделки в ростверк изогнутой части. Длину хомутов определяют, исходя из конфигурации (кольцо, квадрат).

Обычная арматура изготавливается из сталей 35ГС, 25Г2С, 32Г2Рпс, она для сварки не предназначена, связывается проволокой. Специальная арматура имеет в обозначении букву С (например А400С), создается из легированных сталей, не изменяющих свойств в сварочных стыках.

Каждая заглубленная в землю конструкция свайного фундамента диаметром 40 см имеет конкретную несущую способность, зависящую от сопротивления грунта под подошвой и на всем ее протяжении (боковое трение).

Поэтому застройщику остается подсчитать сборную нагрузку здания (вес всех элементов силового каркаса, снеговые/ветровые нагрузки из таблиц СП, мебель, прочая эксплуатационная нагрузка), разделить ее на несущую способность сваи, чтобы получить необходимое количество скважин свайного фундамента.

Учитывая минимальную длину свай, диаметр отверстий в земле (обычно 40 см) в индивидуальном строительстве, рекомендуется обеспечить двукратный прочностной запас. Например, ввиду высокой стоимости геологических исследований, шурф в пятне застройки выкапывается самим застройщиком, состав почвы определяется на глаз. Чтобы компенсировать погрешность, недостаточную длину, малый диаметр (30-40 см), специалисты рекомендуют:

  • умножать вес стен, перекрытий на 2, это примерно равно массе снежного покрова, жильцов, мебели, оборудования, ветровых нагрузок;
  • для СИП панелей, каркасных конструкций лучше использовать коэффициент 3, так как они очень легкие.

Итоговую цифру сборных нагрузок дополнительно умножают на 1,3 для гарантированного прочностного запаса. На практике для легких одноэтажных построек расчеты показывают, что одна – две 30 см сваи, имеющие длину 2,5 м, полностью выдерживают вес коттеджа при условии гарантированного достижения несущего пласта.

Изготовление каркасов

Технология армирования свайного фундамента секретов практически не имеет, нужно просто соблюдать последовательность действий:

  • изгибание хомутов – диаметр колец или квадратов должен быть на 4 – 8 см меньше внутреннего диаметра опалубки, чтобы обеспечивать 2 – 4 см защитный слой, соответственно;
  • крой вертикальных стержней – длину выбирают в зависимости от высоты ростверка, глубины забоя, добавляя 50 см на изгиб для связки с каркасом ростверка;
  • вязка – крепление проволокой прутков к хомутам через 30 – 70 см.

Приспособление для вязки арматуры.

После чего, остается надеть на хомуты несколько пластмассовых прокладок по периметру, опустить каркас на всю длину внутрь опалубки, уложить бетон.

Данные рекомендации пригодятся индивидуальным застройщикам при самостоятельном армировании буронабивных свай. Позволят избежать ошибок, заложить достаточный прочностной запас для максимально возможного эксплуатационного ресурса здания.

Рекомендуем: Технология строительства буронабивных свай с ростверком.

Soletanche Bachy

Дом

Поделиться

Soletanche Bachy представляет полный ассортимент свай: буронабивные сваи.

Шнековые сваи большого диаметра, более известные как буронабивные сваи, используются в основном как часть фундаментных работ для основных конструкций или подпорных конструкций.

.

Процесс буронабивных свай, свая LDA

Свая определяется как структурный элемент, расположенный в грунте для передачи нагрузок и ограничения деформации.

Нет никаких ограничений на его коэффициент гибкости. Сваи могут быть однородно прямыми, резьбовыми, раструбными и подристовыми или сборными.



Сваи могут использоваться по отдельности или группами. Они также могут образовывать смешанную, непрерывную, секущую или касательную навесную подпорную стену или составную навесную стену, такую ​​​​как стена берлинского типа или аналогичная. Сваи также используются в качестве погружных колонн (или стоек) для структурного включения в здание с цокольными этажами.



Колонны этого типа устанавливаются до начала любых земляных работ и могут принимать на себя часть нагрузки, создаваемой надстройкой, когда она сооружается параллельно уровням подвала. Они могут быть повреждены, если это указано в стандартах установки.



К основным типам свай относятся:
  • Буронабивные сваи,
  • Сваи непрерывного шнека (CFA)
  • Глубокие сваи
  • Перемещаемые и забивные сваи
  • Сваи смещения, Screwsol® или вращающиеся смещения (CHD) типа
  • И микросваи



Буронабивные сваи и барреты отличаются правильной формой поперечного сечения:

Буронабивные сваи большого диаметра (LDA, Kelly) являются наиболее традиционной и распространенной формой свай во всем мире. Они способны выдерживать очень высокие нагрузки и справляться со сложными почвенными условиями. Они используются в основном в фундаментах крупных сооружений, но также могут использоваться для обеспечения поддержки в стенах с секущимися сваями.

  • Сваи круглого сечения.
  • Квадратная, прямоугольная, Т-образная, L-профильная или любая другая подобная конфигурация называется заколками. Методика барреттирования и ее преимущества подробно описаны в описании методики стенок диафрагмы

    • .

Каковы преимущества этой техники?

Экономичные сваи с более высоким коэффициентом несущей способности

Сваи могут быть установлены на суше или с плавучих платформ

Доступен ряд взаимозаменяемых инструментов для работы с различными типами местности

  • Возможность анализа буровых установок в качестве основы для оптимизации проектных параметров и подтверждения характеристик грунта
  • Способность проектировать и производить специальные инструменты
  • Современный и универсальный парк из более чем 180 сваебойных установок LDA, 50 крановых канатов, 280 гусеничных кранов и канатных экскаваторов
  • Лаборатория по разработке рецептур буровых растворов и бетонов
  • Специальное программное обеспечение для контроля качества строительных работ

Внедрение

Метод LDA требует использования мощных гидравлических сваебойных установок, которые могут использовать сменные приспособления, такие как шнеки, ковши или колонковые буры.



Эти инструменты могут работать со всеми типами зернистых или связных грунтов, включая горные породы с прочностью на сжатие до 100 МПа:

  • Буры для связных и сухих несвязных грунтов
  • Ковши для копания зернистых слоев
  • Комбинация скального бура и колонкового бура для более твердых пород



В сваях LDA используется временная стальная обойма для поддержки неустойчивых пластов и обеспечения безопасных условий работы на уровне бурильной площадки. Обсадная труба устанавливается сваебойной установкой с использованием ряда методов, разработанных для различных типов грунта: вибрация, колебание или вращение. После бетонирования кожух немедленно снимается для повторного использования, хотя в некоторых случаях его можно оставить на месте для обеспечения защиты или усиления.



Как и в случае с диафрагмой, жидкости-носители, такие как бентонит или полимер, могут быть более эффективным способом стабилизации глубокого ствола сваи, чем использование более длинной обсадной колонны.

Общий принцип здесь заключается в поддержании положительной гидростатической нагрузки жидкости в скважине выше уровня грунтовых вод. За фазой бурения скважины следует замена или удаление бурового раствора, установка стальной арматуры и бетонирование сваи. Бетонирование начинается на дне скважины с использованием тремовых труб.



Буронабивные сваи обычно изготавливаются из монолитного бетона, армированного каркасом из стальной арматуры.

Однако армирование также может быть обеспечено сборными бетонными и/или стальными элементами при подготовке к установке подпорных стен (например, стен берлинского типа) или врезных колонн.



Особенности
  • Диаметр буронабивных свай обычно составляет от 600 мм до 3,6 м, но постоянно увеличивается и в некоторых случаях может достигать 5 м.
  • Глубина 100 метров также становится относительно обычным явлением на земле, подходящей для этого типа техники.

Компания Soletanche Bachy разработала сложнейшие, высокопроизводительные машины с бортовой электроникой, гарантирующие надежную конструкцию свай и барретов, подходящие для заполнителей любого диаметра и/или условий бетонирования.

– Мероприятия по проверке барретной конструкции подробно описаны в описании технологии диафрагменной стены.

– Все буровые установки парка Soletanche Bachy оснащены системами измерения вертикальности и сбора параметров, напрямую связанными с системой Z-Lyze®, разработанной Soletanche Bachy.

Zetta-Lyze® обеспечивает сбор и обработку данных в режиме реального времени, генерируемых системами сбора данных, встроенными в ее временное оборудование.

Контроль исполнения и мониторинг

Знаете ли вы?

Soletanche Bachy использует ряд дополнительных технологий для улучшения характеристик стандартных свай LDA.



Сваи под тарелку

Сваи под тарелку или «колокол» идеально подходят для обеспечения чрезвычайно высокой несущей способности в устойчивых связных породах. Предварительное развертывание свай для увеличения основания традиционно использовалось для повышения несущей способности торцов и обеспечения экономичной поддержки структурных мегаколонн. Группа производит собственные инструменты с верхним шарниром, которые приводятся в действие механически во время земляных работ. Они могут производить сваи с длиной ствола до 2,4 м и увеличенным основанием до 7,2 м (в 3 раза больше диаметра ствола).

Буронабивные сваи | Keller Australia

Буронабивные сваи представляют собой монолитные элементы большой грузоподъемности, сооруженные с использованием обычной келли-штанги и шнековой системы. Будь то отдельные элементы фундамента, группа ростверков или подпорная стена, мы готовы предоставить вам оптимизированное решение для буронабивных свай.

Общие виды применения

В качестве тяжелых фундаментов, для защиты глубоких котлованов, особенно вблизи существующих зданий, а также для стабилизации и удержания склонов

Там, где сваи должны быть вбиты в скалы выше средней прочности

Одинарные сваи для высотных сооружений/мостов

В различных инфраструктурных проектах, таких как прокладка туннелей, строительство дорог или мостов, а также защита от наводнений

Сохранение грунта вдоль котлован или рядом с соседними зданиями, часто в сочетании с другими методами, такими как грунтовые анкеры или грунтовые гвозди

Для стабилизации склонов для предотвращения оползней или защиты существующих зданий

Процесс

Бурение сваи продвигается с помощью бурового инструмента, прикрепленного к келли-бару, приводимому в движение сваебойной установкой. Инструмент продвигает скважину с каждым проходом, поэтому полная мощность буровой установки доступна для всего процесса бурения. Если стволу требуется поддержка, чтобы оставаться открытым, доступны различные методы, которые выбираются в зависимости от состояния почвы, окружающей среды и режима грунтовых вод. Они варьируются от механической поддержки в виде временной или постоянной обсадной колонны до жидкостной поддержки с использованием воды, полимера или бентонита.

После того, как скважина была пройдена на глубину и очищена, в скважину опускают арматурную сталь по всей длине, которая затем заполняется бетоном. Буронабивные сваи можно бурить на глубину более 80 м, а типичный диаметр составляет до 2,4 м.

Преимущества

Очень высокая грузоподъемность

Доступны различные диаметры от 450 мм до более чем 3000 мм

Может быть установлен в различных грунтах и ​​горных породах

Минимальная осадка и деформация

Минимальная вибрация

Гарантия качества

Компания Keller обеспечивает неизменно высокое качество результатов при возведении буронабивных свай.
