Диаметры арматуры таблица
В современном строительстве домов не обойтись без армированных конструкций. При этом основная часть приобретаемых материалов для строительства приходится на арматуру. При определении качества изделий обращают внимание на специально разработанные Госстандартом требования к продукции по разным параметрам — диаметр, вес, сечения прутьев. Важным расчетом при приобретении является вес — с его помощью можно точно и правильно рассчитать важную часть стоимости всего объекта.
У арматуры широкий спектр применения — она служит усилением и опорой в фундаментах домов, так же ее используют и при строительстве мостов, так же иногда ее могут использовать для усиления стекла.

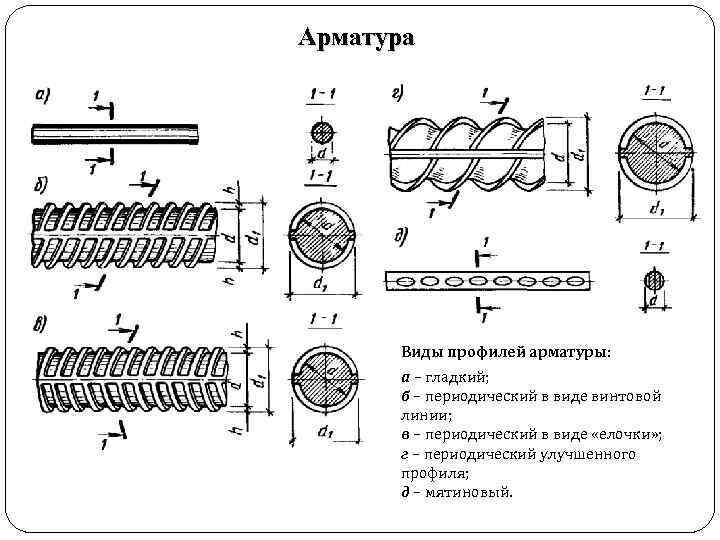

Круглые стержни с гладкой или рифленой поверхностью из металла — это и есть арматура. Основное различие — это диаметр прутьев, который колеблется от 4 до 80мм. При производстве арматуры и используется несколько видов стали.

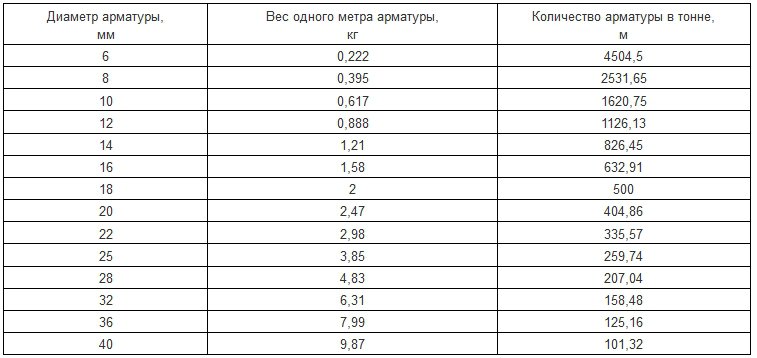

При приобретении арматуры покупатель всегда задается вопросом веса того или иного диаметра 1 метра изделия.
Давайте рассмотрим для чего это надо — первоочередно это доставка, не все мелкие продавцы ее предоставляют, а некоторые покупатели предпочитают сами вывозить, экономя на услугах службы доставки. Для этого и нужно знать какая будет нагрузка на автомобиль. 6 или 12 метров — это стандартная длина арматуры, для транспортировки ее иногда режут на месте. Как вариант можно взять ещё из немерных партий короткие стержни.
Если требуется приобрести большой объём, то тогда идет исчисление в тоннах — в качестве единицы измерения для расчетов. Чтобы было не сложно рассчитать вес, требуемый для покупки — достаточно всего лишь знание количества погонных метров арматурных стержней в одной тонне. Как показывает практика, знание диаметра очень важно не только при приобретении арматуры, но и так же при ее использовании.
Диаметр арматуры колеблется от 4 мм до 80 мм:
• Диаметр от 4 мм до 40 мм согласно ГОСТ Р 52544-2006;
• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82;
• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82.
Существует внешний и номинальный диаметр арматуры. Так же диаметр основной показатель, лежащий в основе сортамента продукции. Сортамент подразделяют на классы А1 – А6. При этом каждый класс имеет свою характеристику, которая может отличаться или совпадать между друг другом.
Все виды арматуры подразделяются на три основных класса:
• А — это стержневая арматура;
• Вр — проволочная арматура;
• К — канатная арматура.
Приведем примеры основных классов:
• АI(А1) или А240 — гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Данную арматуру применяют при изготовлении железо бетонных изделий, для возведения опорных и монолитных конструкций. Не смотря на диаметр. Данная арматура изготавливается только в прутьях и фасуется в упаковки. АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку.
Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.
• АII(А2) или А300 — арматурные стержни с рифленой поверхностью и диаметром от 10 до 80 мм. Данные изделия могут удерживать сильное давление. Может использоваться при возведении мостов, плотин, при строительстве домов, в том числе и многоэтажных, при укладке автодорог, так же при строительстве ангаров и производственных помещений.
• АIII(А3) или А400, А500 — стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Данный класс является самым популярным и пользуется широким применением, как и в промышленном так и жилищном строительстве. Его часто используют при строительстве автодорог, ЖБИ. Изделия с диаметром свыше 10мм выпускают в стержнях. Менее 10мм в мотках.
• АIV(А4) или А600 — это стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ(А3), но имеют меньшую частоту ребер.
• АV(А5) или А800 — редкий сортамент арматуры, он обладает высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.
• А6 (А1000) — арматура из термостойкой стали с повышенным уровнем сопротивляемости к разным видам деформации, чаще всего используется в многоэтажном строительстве.
Ещё одним не маловажным показателем при выборе арматуры является ее площадь сечения. Именно от сечения арматурных стержней зависит их прочность. Чем больше будет сечение, тем большую нагрузку сможет выдержать изделие. Эти данные всегда можно спросить у продавца, они имеются в паспорте изделия. А для выбора вы можете воспользоваться таблицей.
Зная эти три важных показателя (Масса, диаметр, площадь сечения) всегда можно грамотно рассчитать количество требуемого вам материала для покупки. Ниже предоставим таблицу с размерами согласно стандартам, но всегда лучше уточнять у продавца конкретные размеры.
Диаметры арматуры А500С: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.
Диаметры арматуры А400: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм.
Диаметры арматуры А240: 4 мм, 6 мм, 6.5 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.
Существует так же такой вид изделия как квадрат. Стальной квадрат — это изделие металлопроката в виде тонкой проволоки или прутов и имеет квадратное сечение. Чаще всего используется квадрат, как заготовка фасонного и сортового металлопроката для изготовления деталей разных механизмов. Квадрат горячекатаный (г/к) стальной изготавливается по ГОСТ 2591-88. Размеры данной арматуры-размеры сторон от 6до 200 мм, длина прутков от 1 до 15 м. Но чаще длина прутка зависит от материала, из которого он изготавливается: углеродистая сталь, обычного качества-от 2 до 12м, стальной квадрат размером от 2 до 6 м по длине из стали качественной углеродистой или легированной, металлический квадратный пруток длина от 1,5 до 6 м из высоколегированной стали.
Его применение различное, квадрат можно использовать как в строительстве (построение металлических конструкций, закладных изделий), так и в промышленном производстве, для изготовления крепежей, деталей машин. Так же используется в роли функционально-декоративных элементов наружных конструкций — ворот, калиток, лестниц, скамеек, оград.
Большое распространение в данное время так же получает стеклопластиковая арматура, базальтопластиковая и другие. Эти материалы обладают рядом преимуществ перед стальными изделиями-они не подвергаются коррозии при любом методе применения, вплоть до эксплуатации в агрессивных средах. Но, полностью заменить металл они не в состояние. Имеет широкое применение в частном строительстве.
Стеклопластиковая арматура (сокращенно АСП или СПА) начала использоваться в больших масштабах сравнительно недавно. Данная арматура представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом.
Чаще всего это синтетические эпоксидные смолы, но есть еще один вид — он представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Размеры арматуры — диаметр от 4 до 32 мм, толщиной от 4 до 8 мм, упаковывается в бухты. Каждая бухта содержит 100-150 метров арматуры. Как и любое другое полотно можно нарезать в заводских условиях по размерам заказчика. Существует гладкая и рифлёная стеклопластиковая арматура. Применяться может для монтажных работ, армирования конструктивных элементов из бетона, повышения жесткости полов в жилых домах и промышленных комплексах, для повышения прочности и долговечности дорожек и дорожного покрытия.
Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки:
• Низкая термостойкость;
• Небольшой модуль упругости 56000МПА;
• Возгорается при температуре 200°С;
• Невозможно самостоятельно согнуть под нужным углом- все изогнутые прутья изготавливаются на заводе по индивидуальному заказу;
• Обладает низкой прочностью на излом;
• Невозможность создания жесткого, твердого каркаса.
Но помимо недостатков у СПА есть и плюсы:
• Размеры арматуры-вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения;
• Меньшая по сравнению с аналогами стоимость;
• Заявленный срок службы – 50-80 лет;
• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические. Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;
• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;
• Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата;
• Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции;
• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические.
Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;
• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;
• Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур;
• Широкий диапазон температур, при котором можно применять материал: от – 60°С до +90°С;
• Возможность бесшовной укладки.
ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ
Как измерить диаметр арматуры
При приемке на объекте арматуры возникают споры по диаметру. И если у гладкой арматуры проще измерить диаметр, то с рифленой А3 возникают сложности: измеряется диаметр с ребрами или только диаметр стержня? Можно ли измерять рулеткой?
Как все же определить диаметр арматуры?
Во-первых, на каждую партию отгружаемой арматуры на металлобазе предоставляют сертификат качества, где прописан завод изготовитель, дата сертификата, класс арматуры, диаметр, длина и из какого сплава выполнено изделие.
Также арматуры бывает промаркирована на прутках или имеет бирки от завода-производителя.
Во-вторых, при приемке Товара на строительном объекте Заказчик может измерить диаметр арматуры, но зная определенные особенности.
Измерения снимаются штангенциркулем. Линейки и рулетки для измерения диаметров не являются точным измерительным прибором и не рекомендуем их использование.
Необходимо снять два размера: внешний диаметр с ребрами (рифлением) d1 и диаметр непосредственно стержня d.
Снимать показатели необходимо, отступив от края хлыста 10-15 мм.
Измерения ведутся в миллиметрах.
Далее складываем два показателя и делим на 2.
D= (d1+d)/2
D — это и есть номинальный диаметр арматуры, т.е. номер профиля!
Согласно ГОСТ 5781-82 можно проверить полученные размеры.
ГОСТ 5781-82 определяет стандарт для стали горячекатаной для армирования железобетонных конструкций.
По данному стандарту изготавливают арматуру класса А-I (А240) гладкая, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI (А1000) периодического профиля.
Арматуру класса А500 и А500С определяет ГОСТ 52544-06.
Предельные отклонения также указаны в данном ГОСТе и являются допустимыми при приемке.
ГОСТ 5781-82.
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| ||
Ни внешний диаметр с ребрами, ни диаметр только стержня НЕ ЯВЛЯЕТСЯ номинальным диаметром арматуры (или номером профиля), указанным в сертификате качества.
Дата публикации 02.09.2021
Поставщик стальной арматуры: Таблица размеров арматуры: 1st Resource Solutions
Домашняя арматура
« Назад
Стальная арматура или Арматурный стержень широко используется в машиностроении, архитектуре и строительстве для обеспечения необходимой прочности на растяжение и структурной поддержки бетона.
1st Resource Solutions , мы являемся поставщиком стальной арматуры с 25-летним опытом поставок строительных материалов, предлагаем 9Арматурные стержни 0014 размеров , марок и отделок, включая черную арматуру , арматуру с эпоксидным покрытием и сборную арматуру . Наша цель – поставлять клиентам арматуру, превосходящую отраслевые стандарты. Наша команда экспертов по обслуживанию клиентов будет рада помочь вам определить пригодность данного арматурного продукта для вашего предполагаемого применения. Чтобы получить индивидуальное обслуживание или запросить ценовое предложение, свяжитесь с нашей командой специалистов по продажам.
Выберите стальную арматуру из списка ниже:
Размеры стальной арматуры
Мы предлагаем широкий выбор:
Размеры арматуры: от #3 до #18
Марки: 40, 60 и A706 (свариваемые)
Длина: 20 футов, 30 футов, 40 футов и 60 футов или A1035 (MMFX)
Таблица размеров арматурных стержней
В этой таблице указаны размеры арматурных стержней от № 3 до № 18, вес и диаметр.43>
Имперский размер слитка | «Мягкий» метрический размер | Вес на единицу длины (фунт/фут) | Масса на единицу длины (кг/м) | Номинальный диаметр (дюймы) | Номинальный диаметр (мм) | Номинальная площадь (в 2 ) | Номинальная площадь (мм 2 ) |
#3 | #10 | 0,376 | 0,561 | 0,375 | 9,525 | 0,11 | 71 |
#4 | #13 | 0,668 | 0,996 | 0,500 | 12,7 | 0,2 | 129 |
#5 | #16 | 1,043 | 1,556 | 0,625 | 15. | 0,31 | 200 |
#6 | #19 | 1,502 | 2,24 | 0,750 | 19.05 | 0,44 | 284 |
#7 | #22 | 2,044 | 3.049 | 0,875 | 22.225 | 0,6 | 387 |
#8 | #25 | 2,67 | 3,982 | 1. | 25,4 | 0,79 | 509 |
#9 | #29 | 3,4 | 5.071 | 1,128 | 28,65 | 1 | 645 |
#10 | #32 | 4.303 | 6.418 | 1,27 | 32,26 | 1,27 | 819 |
#11 | #36 | 5. | 7,924 | 1,41 | 35,81 | 1,56 | 1006 |
#12 | #40 | 6.424 | 9,619 | 1,5 | 38,1 | 1,76 | 1140 |
#14 | #43 | 7,65 | 11.41 | 1,693 | 43 | 2,25 | 1452 |
#18 | #57 | 13,6 | 20. | 2,257 | 57,33 | 4 | 2581 |
875
000
313
284Черная арматура
Хотя некоторые изделия из арматурного стержня имеют специальные покрытия, такие как эпоксидное или антикоррозионное покрытие, эти типы арматуры обычно предназначены для морских применений и ситуаций, когда металл может подвергаться коррозионному воздействию воды. Черный арматурный стержень представляет собой альтернативу без покрытия, которая обеспечивает превосходную экономическую эффективность для применений, где не требуются эпоксидные и антикоррозионные покрытия.
Арматура с эпоксидным покрытием
Арматура с эпоксидным покрытием используется в бетоне, подверженном коррозионным воздействиям; они могут включать воздействие солей против обледенения или морской среды.
Арматура с эпоксидным покрытием используется в следующих конструкциях:
Арматура с эпоксидным покрытием используется вместо обычной арматуры для укрепления бетона и защиты от коррозии. Эпоксидное покрытие наносится на сталь на заводе перед отправкой. Стальная арматура с эпоксидным покрытием (арматура) может использоваться в любом бетоне, подверженном коррозионным воздействиям. Они могут включать воздействие солей против обледенения или морской воды.
Если у вас есть какие-либо вопросы о арматуре с эпоксидным покрытием , или если вам интересно, какой сорт или размер арматуры лучше всего подходит для вашего предполагаемого применения, или если вы хотите отправить индивидуальный заказ, получить ценовое предложение или обсудить ваши конкретные потребности, пожалуйста, свяжитесь с нами .
Один из наших экспертов по арматуре и стальным сеткам будет рад помочь вам выбрать идеальный продукт для вашего проекта.
Сборная арматура
Свяжитесь с нами сегодня для бесплатной оценки
Запросите предложение
Рекомендуемые продукты
1st Resource Solutions является сертифицированным предприятием меньшинства (MBE), предприятием, находящимся в неблагоприятном положении (DBE), и исторически малоиспользуемым предприятием (HUB)
Размеры арматурного стержня по стандартам ASTM, BS, CSA
Как известно, в разных странах существуют свои способы измерения и записи арматурного стержня. Чтобы удовлетворить потребности наших клиентов, мы показываем некоторые таблицы размеров арматуры, чтобы было легко выбрать наиболее подходящую арматуру, которую вы хотели.
Также доступны индивидуальные размеры в соответствии с вашими требованиями.
| Имперские размеры Бар | «Мягкий» Метрический размер | Масса на единицу длины | Номинальный диаметр | Номинальная площадь | |||
|---|---|---|---|---|---|---|---|
| (фунт/фут) | (кг/м) | (дюйм) | (мм) | (дюймы 2 ) | (мм 2 ) | ||
| #2 | #6 | 0,167 | 0,249 | 0,250 | 6,35 | 0,05 | 32 |
| #3 | #10 | 0,376 | 0,561 | 0,375 | 9,525 | 0,11 | 71 |
| #4 | #13 | 0,668 | 0,996 | 0,500 | 12,7 | 0,20 | 129 |
| #5 | #16 | 1,043 | 1,556 | 0,625 | 15. 875 | 0,31 | 200 |
| #6 | #19 | 1,502 | 2,24 | 0,750 | 19.05 | 0,44 | 284 |
| #7 | #22 | 2,044 | 3,049 | 0,875 | 22.225 | 0,60 | 387 |
| #8 | #25 | 2,670 | 3,982 | 1.000 | 25,4 | 0,79 | 509 |
| #9 | #29 | 3.400 | 5.071 | 1,128 | 28,65 | 1,00 | 645 |
| #10 | #32 | 4.303 | 6.418 | 1,270 | 32,26 | 1,27 | 819 |
| #11 | #36 | 5.313 | 7,924 | 1.410 | 35,81 | 1,56 | 1006 |
| #14 | #43 | 7.650 | 11.41 | 1,693 | 43 | 2,25 | 1452 |
| #18 | #57 | 13,60 | 20. 284 | 2,257 | 57,3 | 4,00 | 2581 |
| #18J | — | 14,60 | 21.775 | 2,337 | 59,4 | 4,29 | 2678 |
Примечание. Размер стержня в британской системе мер указывает диаметр в единицах 1/8 дюйма, так что #8 = 1 дюйм диаметра.
| Метрический размер стержня | Масса на единицу длины (кг/м) | Номинальный диаметр (мм) | Площадь поперечного сечения (мм 2 ) |
|---|---|---|---|
| 6,0 | 0,222 | 6 | 28,3 |
| 8,0 | 0,395 | 8 | 50,3 |
| 10,0 | 0,617 | 10 | 78,5 |
| 12,0 | 0,888 | 12 | 113 |
| 14,0 | 1,21 | 14 | 154 |
| 16,0 | 1,579 | 16 | 201 |
| 20,0 | 2,467 | 20 | 314 |
| 25,0 | 3,855 | 25 | 491 |
| 28,0 | 4,83 | 28 | 616 |
| 32,0 | 6. 316 | 32 | 804 |
| 40,0 | 9,868 | 40 | 1257 |
| 50,0 | 15.413 | 50 | 1963 |
| Метрический размер стержня | Масса на единицу длины (кг/м) | Номинальный диаметр (мм) | Площадь поперечного сечения (мм 2 ) |
|---|---|---|---|
| 10М | 0,785 | 11,3 | 100 |
| 15М | 1,570 | 16,0 | 200 |
| 20М | 2,355 | 19,5 | 300 |
| 25М | 3,925 | 25,2 | 500 |
| 30М | 5,495 | 29,9 | 700 |
| 35М | 7.850 | 35,7 | 1000 |
| 45М | 11.775 | 43,7 | 1500 |
| 55М | 19.
|
