Раствор готовый отделочный тяжелый известковый: видео-инструкция по применению, ГОСТ, фото

Содержание

видео-инструкция по применению, ГОСТ, фото

Растворы из смеси песка, извести и цемента применяются для отделки внутренних и наружных стен, потолков и ниш по деревянным, бетонным и каменным поверхностям. Для штукатурных работ применяется готовый отделочный тяжелый известковый раствор по ГОСТУ 28013-98.

Известковые растворы доставляются с заводов автосамосвалами или специально оборудованным транспортом.

Характеристики

При штукатурных работах механизированным способом степень расслаиваемости смеси очень важна, так как при высоком ее значении шланги будут постоянно забиваться.

Основными параметрами, которые определяют свойства приготовленного раствора, являются его:

способность к удержанию воды;
подвижность;
степень расслаиваемости;
средняя плотность;
температурный режим применения.

Свежеприготовленные смеси проверяются на способность к водоудержанию заводскими лабораториями. Эти показатели не должны быть менее 95% зимой и меньше 90% в летний период.

Важно. В результате транспортировки к строительным площадкам, водоудерживающая способность готового раствора может снизиться, но не должна стать менее, чем 75% от того показателя, что был установлен лабораторией. Категорически запрещается добавлять воду в уже схватившиеся растворы.

Невысокая степень расслаиваимости готовых составов очень важна, так как уменьшает возможность разделения ее на жидкую и твердую фракцию при транспортировке и перекачке по шлангам.

Основными свойствами состава в затвердевшем виде являются:

морозостойкость;
прочность его на сжатие;
плотность.

Все эти свойства должны приобретаться затвердевшим составом в проектном возрасте, который определяется в 28 суток. Исключение составляют только смеси с гипсовыми вяжущими добавками.

Известковый готовый отделочный тяжелый раствор по ГОСТУ 28013-98 должен иметь среднюю плотность не менее 1500 кг/м3.

Прочность для отделочных готовых смесей гораздо ниже, чем у бетонов или кладочных смесей. Дело в том, что штукатурные составы не несут практически никакой нагрузки.

Приготовление

Необходимые для производства работ составы могут быть заказаны на растворных узлах или заводах.

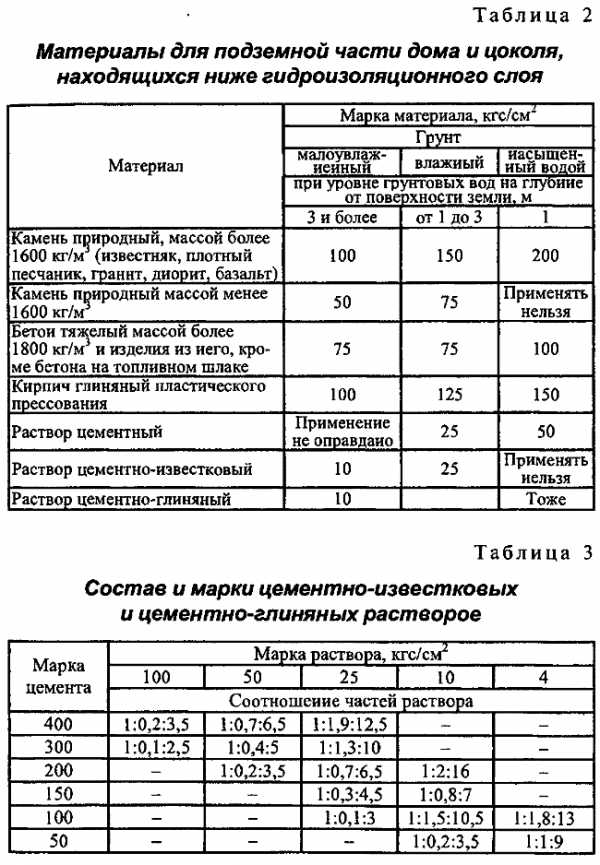

Есть несколько возможных вариантов приготовления известковых растворных смесей для производства отделочных работ. Необходимые смеси могут быть заказаны на растворных заводах или специальных растворных узлах. Их можно изготовить и непосредственно на строительной площадке (читайте также статью “Наружные отделочные стеновые панели и их разновидности”).

В заводских условиях

На фото показан процесс разлива готового раствора в подготовленные емкости.

Процесс заводского приготовления растворов состоит из четкого дозирования исходных составляющих, загрузки их в емкость растворосмесителя и качественного там перемешивания. Целью перемешивания становится получение в барабане однородной массы.

Конструктивно растворосмесители различаются вертикальным или горизонтальным лопастным валом. Они бывают различного объема от 30 до 900 литров.

Важно. Для того, чтобы изготавливаемый раствор обладал нужными свойствами, необходимо добиться перемешиванием однородности состава. Для этого минимальное время замеса ограничивают. Для тяжелых известковых растворов время замеса не может быть менее 3 минут.

Готовые растворы с заводов на стройку доставляют автосамосвалами или транспортом, который специально оборудован для этого. При транспортировке необходимо исключить возможность потери материала, увлажнение его атмосферными осадками, резкое изменение температуры.

Для предохранения состава от переохлаждения зимой, кузова машин необходимо утеплять или обогревать. На стройках готовый отделочный раствор подают к месту применения по трубам или выгружают в специальные бадьи, которые поднимают на этажи подъемным краном.

В построечных условиях

Применение сухих штукатурных смесей в условиях стройки повышает качество производимых отделочных работ.

Необходимый для производства штукатурных работ раствор отделочника может быть изготовлен непосредственно на строительной площадке.

Это выгодно в том случае, когда:

бетонно-растворный завод расположен на очень значительном расстоянии от стройплощадки, цена одного куба раствора, включаю доставку, получается слишком высокой;
объем штукатурных работ невелик, соответственно покупать целую машину раствора не выгодно.

В таком случае можно приготовить известковый раствор своими руками, соблюдая необходимую технологию.

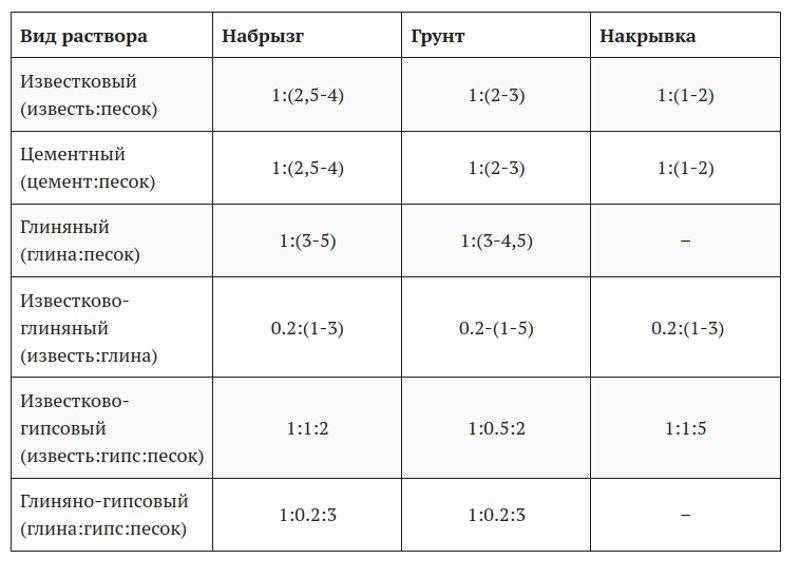

Пошаговая инструкция по приготовлению тяжелого цементно-известкового раствора:

первым делом, за день до приготовления, необходимо погасить известь, негашеную известь укладываем в металлическое ведро, заливаем водой и закрываем крышкой, придавив крышку грузом;
после окончания химической реакции в ведре процеживаем получившийся состав через марлю;
просейте песок через металлическую сетку с ячейками 3х3 мм;
подготовьте ящик или корыто, глубина которого будет примерно 20 см;
насыпаем горкой песок по центру корыта, учитывая, что на 1 часть цемента пойдет 3 части песка и 1 часть известкового молочка;
на песок сверху высыпаем цемент и перемешиваем;
добавляем 1 часть известкового молочка и перемешиваем до однородного состояния.

Использовать самостоятельно приготовленный раствор можно только в день изготовления. Понятно, что при дозировании компонентов можно совершить ошибку и не получить желаемого по качеству материала.

Оптимальные результаты можно получить, используя готовые строительные смеси заводского изготовления. Все компоненты там уже подобраны и перемешаны, остается добавить только воду.

Известковая штукатурка обладает высокой степенью адгезии.

Применение для изготовления отделочных растворов сухих штукатурных смесей увеличивает производительность труда и повышает качество произведенных работ. Замес можно производить небольшими порциями, применяя для лучшего размешивания состава дрель со специальной насадкой – миксером.

Резюме

Известково-цементные растворы получаются путем затворения цементно-песчаной смеси известковым молоком и применяются для штукатурных работ внутри и снаружи зданий (см.также статью “Отделка дачи: обзор наиболее популярных материалов”). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное
Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

Кирпич и все о нем

Виды облицовочного кирпича…

Облицовочный кирпич виды и цвета есть довольно разные. Сделать можно просто любой цвет. Здесь все зависит от желания и денег. Но здесь еще играет роль вида облицовочного кирпича от спроса.

Переходим

Виды декоративного камня…

Виды искусственного декоративного камня есть довольно разные. Строительство требует качественного материала и в этом вопросе надо сделать правильный выбор.

Переходим

Отопительная печь из кирпича.

Печь из кирпича отопительная пользуется популярностью, как в принципе и всегда. Это все легко объясняется, ведь такие конструкции отличаются долговечностью, практичностью и надежностью.

Переходим

Кирпич керамический рядовой

Керамический кирпич рядовой наиболее часто применяется в строительстве. Ведь у него не высокая цена и он довольно удобен при ведении кладки.

Переходим

Угловой камин из кирпича

Камины из кирпича угловые будет самым приемлемым вариантом для помещения. Ведь здесь надо просто меньше места для установки и это крайне хорошо для не большого помещения.

Переходим

‹›

Строительство из кирпича привлекает многих владельцев. Ведь это прекрасный материал, при помощи которого делается качественное жилье. Но перед началом строительства стоит познакомится с этим материалом более подробно. Ведь есть масса видов кирпича которые существенно отличаются между собой. Именно эта тематика и будет рассмотрена на нашем сайте. Надо ведь не просто купить кирпич, надо еще знать какой и после этого правильно сделать кладку. Все лучше делать самостоятельно, тогда это будет залогом качества работы. И цена получится значительно ниже.

Расчет кирпича

Расчет досок

Расчет швеллера

Расчет кладки

Расчет раствора

Расчет блоков

Что понадобится

Многие хотят не только строить, некоторым надо просто обложить и сделать жилье более привлекательным. Так же строят и вспомогательные помещения. И здесь надо понять, какой кирпич купить и как все сделать правильно. Это может быть и белый, или другого цвета. Это не имеет значения. Все правильно рассчитать вам помогут калькуляторы и посмотреть правильность применения материалов вам помогут СНИПы и ГОСТы. А так же предложенные фото в каждой статье.

Кирпичный завод, это предприятие, где вы сможете приобрести кирпич. Тем более здесь цена продукции будет ниже от продаж на фирме. Здесь не будет розничной наценки. Так же завод официальный сайт даст всю нужную информацию по продукции, это и стоимость и нужные характеристики. Ведь строительство требует качества.

Читаем

Видео всегда поможет выполнить любую строительную работу качественно. Ведь увидеть наглядно весь процесс, Тогда не надо много думать, надо только повторить. Каждое видео будет показан один момент работы, это сделано, чтобы не надо было много искать именно то, что вам надо. Все разбито по секторам работы и найти нужное не займет много времени.

Читаем

Строительный калькулятор всегда пригодится когда делаешь строительство. Ведь сделать расчет не всегда просто, надо учесть многие нюансы и отходы. Любой строительный калькулятор онлайн поможет вам справится с этой задачей онлайн. Здесь представлены простые в использовании модели, которые просты в обращении.

Читаем

Проект под любую конструкцию стоит не дорого. Цена будет значительно ниже, если вы знаете, что вам надо, ведь зачастую вполне подойдет и типовой проект. Бесплатные проекты вы сможете посмотреть на этой странице, так же изучив нужную документацию сможете некоторые и сделать самостоятельно. Ведь тогда цена будет значительно ниже.

Читаем

Стоимость кладки на сегодняшний день довольно высока. Здесь основным моментом будет, клада под что делается. Это может быть лицевой вариант и он ценится довольно дорого. Если это черновая, тогда ее стоимость будет не высокой. Строительство использует в принципе любые варианты. На этой странице вы и получите полную.

Читаем

СНИП и ГОСТ кирпича имеют довольно большое значение. Ведь в строительстве надо применять качественную продукцию. Поэтому данному вопросу уделяется большое внимание. Ведь в результате вы можете получить не качественное строение. В этом разделе вы и найдете нужную информацию по вопросам характеристик и качества материала.

Читаем

Гидравлическая известковая штукатурка — для внутренних и наружных стен

Описание

Ecologic™ PLASTER TOPCOAT™ Platinum представляет собой готовую смесь вяжущего и заполнителей для внутренних и наружных работ, когда вы просто добавляете воду. работать. Используйте его на исторических зданиях или новостройках.

Его также можно использовать в качестве общего известкового раствора для кладки каменных блоков и перекраски исторических кирпичных и каменных зданий , независимо от того, наносится ли на них известковая штукатурка поверх кладки или нет. ШТУКАТУРКА Ecologic™ ™ Platinum является экологически чистым продуктом, который не содержит вредного портландцемента, потенциально ядовитого молотого гранулированного доменного шлака (GGBS), летучей золы или расширяющегося гипса, иногда встречающихся в некондиционной синтетической гидравлической извести или эластомерных растворах и штукатурках, которые на рынке. Ecologic™ PLASTER TOPCOAT ™ Platinum придает известковому покрытию «Старый Свет», которое одновременно долговечно и полезно для здоровья.

TOPCOAT™ — это известковая штукатурка для исторических и устойчивых зданий на основе гидравлической извести (HL). В верхнем покрытии используются пески различной градации для (G) «грубой» или (F) «тонкой» шлифовки, которые предназначены для внешней известковой штукатурки.

Гидравлическая известковая штукатурка, штукатурки, укрывные покрытия и отделочные покрытия:

G – Ecologic™ ШТУКАТУРКА ВЕРХНИЙ ПОКРЫТИЙ ™ Platinum может использоваться в качестве основы и может быть отшлифован грубой шлифовкой слой, наносимый непосредственно на пористую и устойчивую необработанную кладку, или на нержавеющую рейку для каркасных стен, или в качестве выравнивающего «коричневого слоя» в системе трехслойной штукатурки/штукатурки. Его также можно использовать в качестве окончательного верхнего слоя с грубой текстурой, как следует из названия. С Ecologic™ ШТУКАТУРКА ПОКРЫТИЕ ™ Platinum , грубо отшлифованная марка (G) состоит из гидравлической извести и заполнителей и служит для универсальных целей.
F – Ecologic™ PLASTER TOPCOAT ™ Platinum , тонко отшлифованная марка (F) разнообразна и может использоваться не только в качестве конечного мелкозернистого финишного покрытия для штукатурки и штукатурки, но также и в качестве известкового раствора для перетачивания узких поверхностей. кирпичные и каменные швы шириной 3/8 дюйма и менее.
Xtra-Fine Interior – ШТУКАТУРКА Ecologic™ ПОКРЫТИЕ ™ Platinum , Xtra Fine-Sanded Grade (XF) – это завершающий слой внутренней известковой штукатурки.

Преимущества

Гидравлическая известковая штукатурка для исторических и устойчивых зданий без портландцемента

Предварительно смешанный материал с уже добавленными заполнителями обеспечивает качественный контроль для достижения окончательных свойств состава смеси и уменьшает соблазн добавьте портландцемент, который в других случаях является обычным, когда цементный раствор типа N изготавливается из простой гашеной извести. Смешивание может происходить на каждом уровне строительных лесов с помощью буровой мешалки, так что на месте не нужно хранить лишние кучи песка или другие мешки с материалом.

НЕТ Портландцемент необходим или присутствует в штукатурке Ecologic™ PLASTER TOPCOAT ™ Platinum , Грубо отшлифованная марка (G), однако исходный материал по-прежнему будет достигать требуемых 7,50 p.i.s. требуется для миномета типа N.

Он достаточно прочен для строительства, но не слишком прочен для исторических работ, поскольку сохраняет высокую проницаемость, необходимую для воздухопроницаемого известкового раствора, штукатурки или штукатурки, используемых для ремонта исторических зданий, которые изначально были построены из материала на основе извести. Благодаря отсутствию портландцемента, Ecologic™ PLASTER TOPCOAT ™ Platinum , грубо отшлифованная марка (G) непреднамеренно также невосприимчива к сульфатам и солям и позволяет солям вымываться с должным образом обработанных поверхностей этого установленного продукта, а не улавливать соли.

Возможны варианты цвета:

Индивидуальный заказ

Покрытие

Scologic™ TOPCG Coverage 5lbs Platinum Cover0114
Толщина	1/4	3/8″	1/2″	3/4″	1″
кв. футов	22	15	11	7	5,5


Ecologic™ TOPCOAT™ Platinum (F) — покрытие мешка 50 фунтов
Толщина	1/16″	1/8″	3/16″	1/4″
кв. футов	90	45	30	22


Ecologic™ TOPCOAT™ Platinum (XF) для внутренней отделки — 50-фунтовая упаковка
Толщина	1/16″	1/8″	3/16″	1/4″
кв. футов	110	55	36	27

Подходящие основания для внутренних и наружных работ

Подходящие основания для внутренних и наружных работ

Дерево
Рейка
Нержавеющая рейка
Сырцовый кирпич
Камень
Блок
Соломенный тюк
Конопляный бетон
Перезатвердевший, нежирный вертикальный бетон.

Если поверхность гладкая и не имеет механических замков, можно использовать Ecologic™ PLASTER TAKCOAT Platinum в качестве начального переходного слоя, нанесенного перед этим продуктом.

Данные о введении и установке

Видео

Как закончить с помощью лайма

Как смешать пластырь из известь Нанесите известковую штукатурку на гипсокартон

Мастерские

Персонализируй мой гипс

Опросник по индивидуализированному гипсу

Что такое платина?

Сделано в Америке:

В Lime Works . us термин * Platinum означает, что только 10 % всех ингредиентов и/или рабочей силы разрешено использовать для производства продукта за пределами Соединенных Штатов.

Известковые растворы и другие типы кладочных вяжущих

известково-цементный цикл

Джессика (Фохт) Аквилайн, MSHP, Известь Works Специалист по консервации США , который используется для соединения различных блоков каменной кладки вместе, играя структурную и декоративную роль в здании. На протяжении всей истории каменной кладки использовались четыре основных вяжущих: известь, гидравлическая известь, натуральный цемент и портландцемент, все они получены из известняка. Вяжущие вещества влияют на физические и химические свойства раствора, включая его прочность, скорость затвердевания или схватывания и реакцию с окружающими материалами. Ниже приводится краткая история каждого типа связующего, химическая реакция их производства и их физические свойства.

История использования известкового раствора в качестве связующего для кладки

История использования извести в архитектурных целях восходит к четвертому тысячелетию до нашей эры в Анатолии и Палестине, где она использовалась в качестве средства для окраски стен. Самый ранний из сохранившихся известных примеров использования извести в качестве связующего в растворах находится в Кносских дворцах минойской эпохи, около 1700 г. до н.э., где она применялась в качестве штукатурки. Известковый раствор, используемый в качестве структурного компонента, не задокументирован до третьего века до нашей эры в Риме, что совпадает с добавлением пуццолановых материалов, изменяющих химический состав раствора. ¹

Известковый раствор получают из известняка, состоящего в основном из карбоната кальция (CaCO ₃ ), который обжигают в печи при температуре выше 700°C (процесс кальцинирования) и гасят водой для получения извести, который затем смешивают с песком, чтобы сделать раствор. При обжиге известняк разлагается, теряя углекислый газ и 40% своего веса с образованием негашеной извести (CaO).

CaCO ₃ → CaO + CO ₂ ( г )

Затем негашеную известь добавляют в воду во время процесса гашения, что приводит к экзотермической реакции, в результате которой образуется гидроксид кальция (Ca(OH) ₂ ), известный как гашеная известь.

CaO + H ₂ O → Ca(OH) ₂ + тепло

Этот процесс традиционно проводился в яме, выкопанной в земле, где негашеная известь оставлялась для созревания, позволяя гидроксиду кальция разрушиться. медленно и тщательно, чтобы добиться характерной гладкости, удобоукладываемости и липкости тонкой известковой замазки. ² В настоящее время гашение производится путем обдува негашеной извести паром, в результате чего получается порошок, известный как гашеная известь.

На этом этапе гашеную известь смешивают с песком в соотношении 1:2-3 по объему для получения известкового раствора, который затем можно использовать при кладке блоков каменной кладки или в качестве штукатурки или штукатурки. Если используется гашеная известь, необходимо добавить воду, однако объем воды не должен значительно превышать объем извести. Известковый раствор схватывается при контакте с углекислым газом, присутствующим в воздухе, в процессе, известном как карбонизация, и снова превращается в карбонат кальция.

Ca(OH) ₂ + CO ₂ → CaCO ₃ + H ₂ O

Известковые растворы обычно классифицируются как растворы, твердеющие на воздухе. Когда вода в свежем растворе испаряется, воздух может проникать в теперь открытые поры, позволяя CO ₂ реагировать с известью внутри раствора, достигая полного затвердевания. Поскольку для схватывания и затвердевания известковых растворов требуется CO ₂, существуют некоторые ограничения в отношении того, где их можно и где нельзя использовать. Они не затвердевают должным образом в очень влажной среде, потому что вода не оставляет поры открытыми для проникновения воздуха. Их также нельзя использовать в массе или в сердцевине толстых стен, потому что карбонизация не произойдет за разумное время, позволяющее раствору затвердеть. Непрореагировавший Ca(OH) ₂ часто встречается в ядре древних стен. ³

Использование известкового раствора в кладочной системе дает несколько преимуществ. Они обладают более высокой паропроницаемостью, позволяя системе дышать, предотвращая попадание влаги и делая систему более долговечной. Известковый раствор обеспечивает гибкость кладочной системы, позволяя ей приспосабливаться к движениям, возникающим в результате воздействия окружающей среды и структурных нагрузок. Низкая прочность раствора обеспечивает любые подвижки конструкции вдоль швов между элементами кладки, защищая их от растрескивания и разрушения. Известковые растворы также считаются автогенными или самовосстанавливающимися. Трещины и трещины заживают в процессе растворения, транспорта и повторного осаждения соединений кальция, CaCO ₃ и Ca(OH) ₂ в растворе. Вода позволяет соединениям, содержащим кальций, переходить в раствор, а затем переносит их из зоны, богатой связующим, в пустоты и трещины, имеющиеся в растворе. Затем повторно осажденные соединения кальция могут заполнить тонкие трещины. ⁴

Гидравлическая известь

Вяжущее считается гидравлическим, если оно может схватываться и набирать прочность за счет химического взаимодействия с водой. Гидравлические извести получают из смесей известняка с глинами, которые могут встречаться в природе в виде нечистого известняка (природные гидравлические извести, НГЛ) или быть получены искусственно (гидравлическая известь, ГЛ) путем добавления глины и других материалов к гидроксиду кальция. Нечистый или загрязненный глиной известняк содержит кремнезем и глинозем, а часто и другие материалы, которые могут обеспечивать гидравлические свойства. ⁵ Эти примеси образуют материалы, подобные тем, которые содержатся в портландцементе, такие как двухкальциевый силикат, алюминат и фазы железа. Гидравлические известковые растворы прочнее и схватываются быстрее, чем известковые растворы, но при этом они воздухопроницаемы, позволяют влаге выходить из кладочной системы и могут затвердевать под водой.

Реакция кремнезема и глинозема глины с теплом, водой и известью обеспечивает гидравлический компонент вяжущего. Существует два основных типа гидравлических компонентов: алит (трехкальциевый силикат, C ₃ S) и белит (двухкальциевый силикат, C ₂ S). Алит образуется только при температуре обжига выше 1260°С и поэтому не присутствует в гидравлической извести, где исходный материал обжигается при температуре от 600 до 1200°С. Алит является основным гидравлическим компонентом портландцемента. Белит образуется при температурах от 900 до 1200°C, что соответствует диапазону обжига извести. ⁶ Анализ показал, что гидравлическая известь использовалась в средневековых сооружениях до современного открытия этого процесса в результате обжига богатого глиной известняка при соответствующих температурах для получения белита, в результате чего была получена природная гидравлическая известь. ⁷

Природная гидравлическая известь производится из известняка (карбоната кальция, ГК), содержащего 5-20% глины (мергелистого известняка), который при обжиге при высокой температуре (1000-1100°С) приводит к реакции кремнезема с известью с образованием белит или двухкальциевый силикат (C ₂ S), известь (оксид кальция, C), оксид алюминия (A) и диоксид углерода (C).

CC + AS → C ₂ S + C + A + C

Поскольку в известняке больше карбоната кальция, чем в глине, при обжиге образуется значительное количество негашеной извести (CaO). Затем обожженный камень гасят расчетным количеством воды, превращая его в порошок, как видно из приведенной выше реакции.

Гидравлическая известь сначала затвердевает в результате реакции двухкальциевого силиката с водой (H) при комнатной температуре с образованием гидратированного силиката кальция (CSH) и некоторого количества свободной извести (гидроксида кальция, CH).

C ₂ S + H → CSH + CH

Как и известь, гидравлическая известь подвергается карбонизации. Углекислый газ из атмосферы проникает в раствор после его высыхания, превращая гашеную известь в карбонат кальция и расщепляя гашеный силикат кальция на карбонат кальция и аморфный кремнезем (SH).

CSH + CH + C → CC + SH + H

В процессе затвердевания вяжущее претерпевает некоторую усадку, и для уменьшения усадки и улучшения механических свойств вяжущего требуется добавление безусадочного инертного наполнителя, песка. характеристики. Типичное соотношение для гидравлического известкового раствора по объему составляет 1 часть порошка гидравлической извести на 1-3 части песка на 1/3-½ части воды.

Натуральный цемент

В восемнадцатом веке впервые со времен римлян произошли существенные изменения в понимании вяжущих материалов. В 1796 преподобному Джеймсу Паркеру был выдан патент на изобретение «римского цемента», природного цемента, отличавшегося быстрым схватыванием. Затем на рынке стали появляться многие другие типы природного цемента, все с различными характеристиками. Природные цементы производятся из глинистых известняков, таких как мергели и септариум, с содержанием глины более 25%. Они классифицируются как натуральные, потому что все необходимые материалы уже присутствуют в известняке. Известняк обжигают в печи при таких же низких температурах, 1000-1100°С, которые используются для обжига гидравлической извести. Кальций в известняке соединяется с алюмосиликатами в глине, образуя гидравлические минералы. ⁸ После обжига обожженная порода измельчается в мелкий порошок, в отличие от извести природный цемент не гасится.

Натуральный цемент представляет собой гидравлическое вяжущее с быстрым схватыванием за счет образования гидратов алюмината кальция. ⁹ В качестве вяжущего натуральный цемент обладает более высокой прочностью на сжатие по сравнению с известковыми растворами, но при этом проницаем для водяного пара. Быстрое схватывание и гидравлические свойства природного цемента сделали его популярным раствором для строительных проектов, а также для общего строительства в девятнадцатом веке до появления портландцемента в середине девятнадцатого века. Свойства природного цемента являются прямым результатом количества и состава глины, присутствующей в известняке.

Портландцемент

Портландцемент был запатентован Джозефом Аспдином в 1827 году, который утверждал, что его изобретение может производить искусственный камень не хуже портландцемента. Однако его изобретение еще не было сравнимо с тем, что используется сегодня. Материал, сравнимый с современным цементом, был произведен И. К. Джонсоном в 1845 году путем обжига известняка и глины при таких высоких температурах, что конечный продукт представлял собой застеклованную массу. ¹⁰ По мере развития технологии печей в девятнадцатом веке они могли обжигать при более высоких температурах в течение более длительных периодов времени, что позволяло полностью остекловывать силикаты, присутствующие в глине.

Портландцемент получают путем обжига смеси известняка (CC) и глины (AS), около 22%, при высоких температурах (1450°C), при которых происходит почти полное плавление, превращая смесь известняка и глины в их гидравлические минеральные разновидности, в результате чего после охлаждения образуется клинкер. Затем клинкер тонко измельчают в порошок и смешивают с 5% гипса, что необходимо для уменьшения скорости схватывания, которое начинается при смешивании порошка с водой. Обжиг исходного продукта при этой температуре приводит к получению трехкальциевого силиката (C ₃ S, алит), двухкальциевый силикат (C ₂ S, белит, единственное активное вещество в гидравлической извести), трехкальциевый алюминат (C ₃ A) и алюмоферрит кальция (C ₄ AF) .

CC + AS → C ₃ S + C ₂ S + C ₃ A + C ₄ AF

Затем к продуктам добавляют воду (H), что приводит к образованию гидратированного кальция силикат (CSH), гидратированный алюминат кальция (CAH) и свободная известь, гидроксид кальция (CH). Эта реакция вызывает затвердевание цемента и придает ему его гидравлические свойства, а также высокую прочность.

C ₃ S + C ₂ S + C ₃ A + H → CSH + CAH + CH

По мере старения материала и карбонизации свободная известь снова превращается в карбонат кальция и преобразует гидратированный силикат кальция и алюминат в аморфный кремнезем и глинозем. Реакция карбонизации очень незначительна и не снижает механической прочности цементного раствора.

CSH•CAH•CH + C → CC + SH + AH

Физические свойства портландцемента в первую очередь определяются наличием трикальциевого силиката (C ₃ S). C ₃ S – это то, что придает портландцементу быстрое время затвердевания и высокую прочность. Во время отверждения C ₃ S будет гидратироваться с образованием гидратированного силиката кальция (CSH), так же как и двухкальциевый силикат (C ₂ S), но C ₃ S будет давать в три раза больше гидроксида кальция (CH), чем C ₂ S делает. Образование гидроксида кальция начинается, как только к порошкообразному клинкеру добавляется вода, и кристаллизуется в порах строительного раствора, изменяя структуру пор. ¹¹ Это приводит к плохой структуре пустот в растворе, что делает его довольно плотным и снижает паропроницаемость до точки, где он в четыре раза менее паропроницаем, чем натуральная гидравлическая известь.
