Расстояние между арматурой в стене: Минимальное расстояние между стержнями арматуры в свету

Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)

Требования к минимальному расстоянию между стержнями арматуры

Требования к минимальному расстоянию между стержнями арматуры приведены в  разделе 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. (раздел 10.3 СП 63.13330.2018)

Для чего необходим обеспечить минимальное расстояние между стержнями в железобетонной конструкции:

  • обеспечение совместной работы арматуры с бетоном;
  • качественное изготовление конструкций (укладка и уплотнение бетонной смеси)

Согласно п. 10.3.5 (СП 63.13330.2012, СП 63.13330.2018), минимальное расстояние между стержнями арматуры должно составлять:

1. Не менее наибольшего диаметра стержня!

2. При горизонтальном или наклонном положении стержней в один или два ряда при бетонировании:

  • для нижней арматуры не менее 25 мм;
  • для верхней арматуры не менее 30 мм;

3. При горизонтальном или наклонном положении стержней более чем в два ряда при бетонировании:

  • для нижней арматуры не менее 50 мм (кроме стержней двух нижних рядов).

4. При вертикальном положении стержней при бетонировании.

  • не менее 50 мм;

5. При стесненных условиях допускается располагать стержни группами — пучками (без зазора между ними).

При этом расстояния в свету между пучками должны быть также не менее приведенного диаметра стержня, эквивалентного по площади сечения пучка арматуры, принимаемого равным по формуле:

d si -диаметр одного стержня в пучке,

n- число стержней в пучке.

Требования к максимальному расстоянию между стержнями арматуры

Требования к максимальному расстоянию между стержнями арматуры приведены в  разделе 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.

Для продольной арматуры

В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2012 (СП 63.13330.2018), максимальное расстояние между осями стержней продольной арматуры составляет:

1. в железобетонных балках и плитах:

  • не более 200 мм — при высоте поперечного сечения h≤150 мм;
  • не более 400 мм или 1,5 h  — при высоте поперечного сечения  h>150 мм;

2. в  железобетонных колоннах:

  • не более 400 мм — в направлении, перпендикулярном плоскости изгиба;
  • не более 500 мм — в направлении плоскости изгиба.

3. В железобетонных стенах:

  • не более 400 и не более 2t (t- толщина стены) — между стержнями вертикальной арматуры;
  • не более 400 — между стержнями горизонтальной арматуры.

Важные примечания!

  1. В балках и ребрах шириной более 150 мм число продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух.
  2. В балках и ребрах при ширине элемента 150 мм и менее допускается устанавливать в поперечном сечении один продольный стержень.
  3. В балках до опоры следует доводить стержни продольной рабочей арматуры с площадью сечения не менее 1/2 площади сечения стержней в пролете и не менее двух стержней.
  4. В плитах до опоры следует доводить стержни продольной рабочей арматуры на 1 м ширины плиты с площадью сечения не менее 1/3 площади сечения стержней на 1 м ширины плиты в пролете.

Для поперечной арматуры

В соответствии с п.10.3.11-10.3.20- СП 63.13330.2012 (СП 63.13330.2018), максимальное расстояние между осями стержней продольной арматуры составляет:

Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура.

Ее устанавливают с целью восприятие усилий, а также ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении.

Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов (колонны, стойки и т.д.) принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов (балках, ригелях и т.д)  принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры.
Максимальное расстояние для поперечной арматуры:

  • не более 0,5 h0 и не более 300 мм — в железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном.
  • не более 0,75 h0 и не более 500 мм — в балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном.
  • можно не устанавливать — в сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участках элемента, где поперечная сила по расчету воспринимается только бетоном.
  • не более 15d и не более 500 мм — во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры в целях предотвращения выпучивания продольной арматуры (d — диаметр сжатой продольной арматуры).

Важные примечания!

  • Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1,5%, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.
  • Конструкция хомутов (поперечных стержней) во внецентренно-сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы — на расстоянии не более 400 мм по ширине грани. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом.
  • В элементах, на которые действуют крутящие моменты, поперечная арматура (хомуты) должна образовывать замкнутый контур.
  • Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более 1/3h0 и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе 1/3h0 и не далее 1/2h0  от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее 1/3h0. Допускается увеличение шага поперечной арматуры до 1/2h0. При этом следует рассматривать наиболее невыгодное расположение пирамиды продавливания и в расчете учитывать только арматурные стержни, пересекающие пирамиду продавливания.
  •  Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.
  • Поперечная арматура, предусмотренная для восприятия поперечных сил и крутящих моментов, должна иметь надежную анкеровку по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.
  • У концов предварительно напряженных элементов должна быть установлена дополнительная поперечная или косвенная арматура

Условные обозначения:

h0 — рабочая высота сечения в м, вычисляется по формуле

h0=h-a’, где

h —  высота сечения в м.

a’ — расстояние от центра тяжести растянутой арматуры, до ближайшего края сечения

Рабочая высота сечения — это расстояние от сжатой грани элемента до центра тяжести растянутой продольной арматуры (п. 3.22 СП63).

Защитный слой бетона для арматуры по СП 63.13330 (СНиП 52-01-2003)

Арматурные работы. Допустимые отклонения при укладке по СП

Арматура А500С (ГОСТ, расшифровка, таблица весов и тип стали)

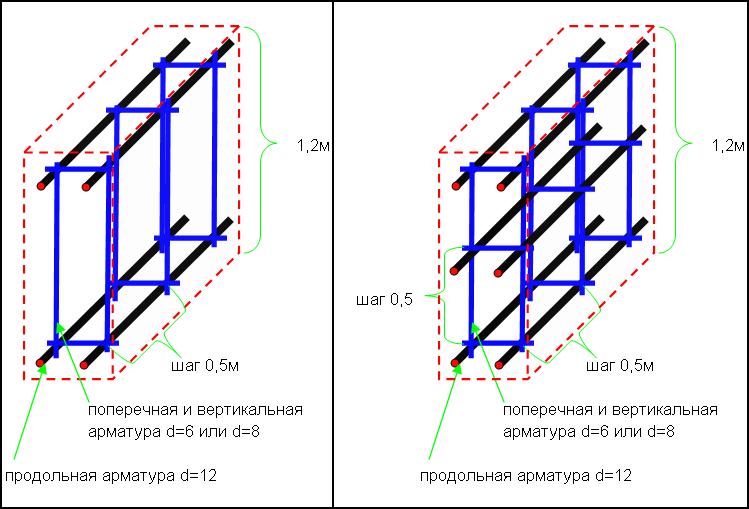

Установка стержней продольной арматуры мелкозаглубленного ленточного фундамента

главная — Фундаменты


Андрей Дачник
11 сентября, 2016

Глава из книги «Мелкозаглубленный ленточный фундамент»

Минимальное количество стрежней продольной арматуры в одном ряду

В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней арматуры в

поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень арматуры [пункт 8.3.7 СП 52-101-2003]. При этом устройство мелкозаглубленных ленточных фундаментов шириной менее 15 см не допускается [пункт 3.2.5.2 BS 8004:1986].

Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры мелкозаглубленного ленточного фундамента







Максимальное количество стержней арматуры в одном ряду в поперечном сечении монолитного мелкозаглубленного ленточного фундамента определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры. Это минимальное  расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.


 Минимальные расстояния между стрежнями продольной арматуры мелкозаглубленного ленточного фундамента определены в пункте 7.3.4 СНиП 52-01-2003  “Бетонные и железобетонные конструкции” и прокомментированы в пункте 5.9 пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003).


Минимальное расстояние между стержнями продольной арматуры мелкозаглубленного ленточного фундамента не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм — для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования мелкозаглубленного ленточного фундамента расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500 мм.

Например, для мелкозаглубленного ленточного фундамента шириной 300 мм с двумя рядами арматуры (верхним и нижним) максимальное количество стрежней арматуры диаметром 16 мм может составить не больше 6 стрежней в верхнем ряду с интервалом 30 мм и 7 стержней в нижнем ряду с интервалом 25 мм.  При этом в верхнем ряду должен быть исключен один стрежень для обеспечения промежутка в 60 мм для прохождения наконечника глубинного вибратора.


Максимальное расстояние между стрежнями


Расстояние между стержнями продольной рабочей арматуры принимается с учетом типа железобетонного элемента (колонна, балка, плита, стена), ширины и высоты сечения элемента.


Таблица. Максимально допустимые расстояния между стрежнями арматуры (Таблица приведена по данным пункта 8.3.6 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.)








Условия использования арматуры

Наибольшие расстояния между стержнями продольной арматуры

Примечания

Железобетонные балки и плиты высотой поперечного сечения 15 см и менее

20 см



Железобетонные балки и плиты высотой поперечного сечения более 15 см

1,5 высоты сечения, но не более 40 см

Применяется меньшее из двух значений

Железобетонные колонны в направлении перпендикулярном плоскости изгиба

40 см



Железобетонные колонны в направлении  плоскости изгиба

50 см



Железобетонные стены: вертикальная арматура

Не более 2-х значений толщины стены и не более 40 см

Применяется меньшее из двух значений

Железобетонные стены: горизонтальная арматура

Не более 40 см



Таблица. Максимальный шаг установки между стрежнями поперечной арматуры (Таблица приведена по данным пункта 8.3.11-8.3.13 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.)







Условия использования арматуры

Шаг установки поперечной арматуры (хомутов)

Примечания

Железобетонные элементы, в которых поперечная сила по расчету не может быть воспринята только бетоном

Шаг не более половины высоты сечения и не более 30 см

Применяется меньшее из двух значений

Балки высотой менее 15 см, где поперечная сила воспринимается только бетоном

Поперечное армирование не требуется



Балки высотой более 15 см, где поперечная сила воспринимается только бетоном (лента ростверка, лента МЗЛФ)

Шаг не более ¾ высоты сечения и не более 50 см



Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры

Не более 15 диаметров сжатой продольной арматуры и не более 50  см

Поперечная арматура устанавливается с целью предотвращения выпучивания продольной арматуры.

Применяется меньшее из двух значений.

То же при площади сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента

Не более 10 диаметров сжатой продольной арматуры и не более 30 см

Применяется меньшее из двух значений.

При этом  максимальное расстояние между стержнями  должно быть не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение возможности появления трещин в бетоне между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм  [пункт 7. 3.6  СНиП 52-01-2003].


Конструкция хомутов (поперечных стержней) во внецентренно сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы — на расстоянии не более 40 см по ширине грани. При ширине грани не более 40 см и числе продольных стержней у этой грани не более 4 допускается охват всех продольных стержней одним хомутом.



Закладываемые проходные элементы мелкозаглубленный ленточный фундамент

Размер любого проходного элемента через бетон не может быть больше 1/3 ширины фундаментной ленты. Минимальный диаметр проходного элемента – 5 см. Проходные элементы не могут быть расположены ближе друг к другу, чем через промежуток равный 3 своим диаметрам [раздел 6.3 ACI 318-08].

Шаг арматуры в бетонных балках и плитах

🕑 Время чтения: 1 минута

Минимальный и максимальный шаг арматуры в бетонных элементах конструкции, таких как балки и плиты, требуется в соответствии со стандартными нормами. Минимальное расстояние между армирующими элементами основано на максимальном размере заполнителей, чтобы можно было правильно укладывать и уплотнять бетон. Максимальное расстояние между арматурами, основанное на глубине балок и плит, для обеспечения адекватной поддержки изгибающего момента и силы сдвига в расчете.

Содержание:

  • Шаг арматуры в бетонных балках и плитах
  • 1. Минимальное расстояние между растянутыми стержнями
  • 2. Максимальное расстояние между растянутыми стержнями
  • 3. Минимальные и максимальные требования к арматуре

Шаг арматуры в бетонных балках и плитах

1. Минимальное расстояние между растянутыми стержнями

Минимальное расстояние по горизонтали между двумя параллельными основными стержнями должно быть равно диаметру большего стержня или максимальному размеру крупного заполнителя плюс 5 мм. Однако, если уплотнение выполняется игольчатым вибратором, расстояние может быть дополнительно уменьшено до двух третей от номинального максимального размера крупного заполнителя.
Минимальное расстояние по вертикали между двумя основными стержнями должно быть

  • 15 мм,
  • Две трети номинального размера крупного заполнителя или
  • Максимальный размер полосы или большее значение.

2. Максимальное расстояние между стержнями при растяжении

Обычно эти интервалы будут такими, как указано ниже:

    1. Для балок эти расстояния составляют 300 мм, 180 мм и 150 мм для марок основной арматуры Fe 250, Fe 415 и Fe 500 соответственно.
    2. Для плит
      • (i) Максимальное расстояние между двумя параллельными основными арматурными стержнями должно составлять 3 или 300 мм или меньше, и
      • (ii) Максимальное расстояние между двумя второстепенными параллельными стержнями должно составлять 5 или 450 мм или меньшее из этих значений.

Рис. Шаг арматуры в балках

3. Минимальные и максимальные требования к арматуре в элементах

0010

  • Максимальное усилие на растяжение в балках не должно превышать 0,04 bD.
  • Максимальная площадь сжатой арматуры не должна превышать 0,04 bD.
  • (d) Должна быть предусмотрена балка глубиной более 750 мм с усилением боковой поверхности 0,1 % от площади поперечного сечения. Эта арматура должна быть равномерно распределена по двум сторонам на расстоянии, не превышающем 300 или толщину стенки, или в зависимости от того, что меньше.

    • Подробнее о Направляющая арматуры

    Поделиться этой статьей

    • Facebook

    Рекомендуемый шаг между арматурой в бетонных конструкциях

    Требования к рекомендуемому минимальному расстоянию между арматурными стержнями в бетонных конструкциях

    Требования к минимальному расстоянию между арматурными стержнями приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции . Основные положения. Обновленная редакция СНиП 52-01-2003. (п. 10.3 СП 63.13330.2018) [Строительные нормы РФ]

    Для чего необходимо обеспечить минимальное расстояние между стержнями в железобетонной конструкции:

    • обеспечение совместной работы арматуры с бетоном;
    • качественное изготовление конструкций (укладка и уплотнение бетонной смеси)

    Согласно п. 10.3.5 (СП 63.13330.2012, СП 63.13330.2018) минимальное расстояние между стержнями арматуры должно быть:

    1. Не менее наибольшего диаметра стержня!

    2. При горизонтальном или наклонном расположении стержней в один или два ряда при бетонировании:

    • для нижней арматуры не менее 25 мм;
    • для верхней арматуры не менее 30 мм;

    3. При горизонтальном или наклонном расположении стержней более чем в два ряда при бетонировании:

    • по нижней арматуре не менее 50 мм (кроме стержней двух нижних рядов).

    4. С вертикальным положением стержней при бетонировании.

    • не менее 50 мм;

    5. В стесненных условиях допускается расположение стержней группами – балками (без зазора между ними).

    При этом расстояния в свету между балками также должны быть не менее приведенного диаметра стержня, эквивалентного по площади поперечного сечения арматурной балке, принимаемого равным по формуле:

    • d si диаметр одного арматурного стержня в балке,
    • n — количество арматурных стержней в балке.

    Требования к рекомендуемому максимальному расстоянию между арматурными стержнями в бетонных конструкциях

    Требования к максимальному расстоянию между арматурными стержнями приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Обновленная редакция СНиП 52-01-2003.

    Для продольной арматуры

    В соответствии с п. п. 10.3.8 – 10.3.10 СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

    1. в железобетонных балках и плит:

    • не более 200 мм — при высоте поперечного сечения h≤150 мм;
    • не более 400 мм или 1,5 ч — при высоте поперечного сечения h > 150 мм;

    2. в железобетонных колоннах:

    • не более 400 мм — в направлении, перпендикулярном плоскости изгиба;
    • не более 500 мм – в направлении плоскости изгиба.

    3. В железобетонных стенах:

    • не более 400 и не более 2т (t — толщина стенки) — между стержнями вертикальной арматуры;
    • не более 400 – между стержнями горизонтальной арматуры.

    Важные указания!

    • В балках и ребрах шириной более 150 мм количество продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух.
    • В балках и ребрах с шириной элемента 150 мм и менее допускается установка одного продольного стержня в поперечном сечении.
    • В балках стержни продольной рабочей арматуры площадью поперечного сечения не менее 1/2 площади поперечного сечения стержней в пролете и не менее двух стержней должны быть выведены на опору .
    • В плитах стержни продольной рабочей арматуры должны подводиться к опоре на 1 м ширины плиты площадью поперечного сечения не менее 1/3 площади поперечного сечения стержней на 1 м ширины плиты в пролете.

    Для поперечной арматуры

    В соответствии с п. 10.3.11-10.3.20-СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

    Поперечная арматура устанавливается на всех поверхностях железобетонных элементов, возле которых размещена продольная арматура.

    Устанавливается с целью восприятия усилий, а также ограничения развития трещин, удержания продольных стержней в проектном положении и предохранения их от бокового выпучивания в любом направлении.

    Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов (колонн, стоек и др. ) принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

    Диаметр поперечной арматуры в вязаных каркасах гнутых элементов (балки, ригели и др.) принимают не менее 6 мм.

    В сварных каркасах диаметр поперечной арматуры должен быть не менее диаметра, установленного из условий сварки при наибольшем диаметре продольной арматуры.
    Максимальное расстояние для поперечной арматуры:

    • не более 0,5 h0 и не более 300 мм — в железобетонных элементах, в которых поперечная сила не может восприниматься бетоном только бетоном.
    • не более 0,75 h0 и не более 500 мм — в балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, в участках элемента, где поперечная сила рассчитывается только по бетону.
    • не может быть установлен — в сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм в местах элемента, где действует перерезывающая сила рассчитывается только по бетону.
    • не более 15d и не более 500 мм — во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии сжимающей продольной арматуры, необходимой по расчету для предотвращения потери устойчивости продольной арматуры (d — диаметр сжатая продольная арматура).

    Важные указания!

    • При площади поперечного сечения сжатой продольной арматуры, устанавливаемой на одной из граней элемента, более 1,5%, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.
    • Конструкция хомутов (поперечных стержней) во внецентренно-сжатых линейных элементах должна быть такой, чтобы продольные стержни (хотя бы через один) располагались в местах изгибов, а эти изгибы — на расстоянии не более 400 мм по ширине лица. При ширине забоя не более 400 мм и числе продольных стержней на этом забое не более четырех допускается охват всех продольных стержней одним хомутом.
    • В элементах, подверженных крутящим моментам, поперечная арматура (хомуты) должна образовывать замкнутый контур.
    • Поперечная арматура в плитах в зоне пробивки в направлении, перпендикулярном сторонам расчетного контура, устанавливается с шагом не более 1/ 3h 0 и не более 300 мм . Стержни, ближайшие к контуру грузового отсека, располагаются не ближе 1/3h 0 и не дальше 1/2h 0 от этой схемы. При этом ширина зоны установки поперечной арматуры (от контура грузовой площадки) должна быть не менее 1/3h 0 . Допускается увеличение шага поперечной арматуры до 1/2h 0 . При этом следует учитывать наиболее неблагоприятное расположение разрывной пирамиды и в расчете учитывать только арматурные стержни, пересекающие разрывную пирамиду.
    • Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.
